Отопительная система является одной из самых важных для жизнеобеспечения любого здания, особенно если речь идёт о жилых помещениях. В частных домах всё чаще встречаются системы автономного типа , а вот в многоквартирных домах ещё не ушли от центрального отопления .
Именно в подвалах многоэтажных домов возможно увидеть элеваторный узел отопления и, собственно, понять специфику его работы и то, какие возможности даёт его использование.
1.1 Принцип и схема работы узла
Теплоноситель подаётся к дому по трубам. Трубопровода всего два:
- Подающий. Его основная функция подавать горячую воду в дом.
- Обратный. Он, в свою очередь, отводит остывший, отдавший своё тепло, теплоноситель обратно в котельную.
Когда вода (теплоноситель) подходит в подвал здания, её ожидает три пути в зависимости от того, какой температуры она будет. В нашей стране существуют три основных тепловых режима:
- до 95 °С;
- до 130 °С;
- до 150 °С.
Когда вода нагрета до 95 °С, то в данном случает она сразу распределяется по системе отопления . Если же она превышает эту отметку, её необходимо охладить (этого требуют санитарные нормы). И в данном случае в дело «вступает» элеваторный узел отопления.
Охлаждение происходит за счёт смешивания в элеваторе горячей воды из подающей трубы и остывшей из обратной. Таким образом, элеваторный узел работает сразу как два устройства:
- Как смеситель.
- В качестве циркуляционного насоса.
Перегретая вода попадает в сопло элеватора, в то время, как в зону разряжения попадает вода из обратного трубопровода. Затем эти два потока оказываются в смешивающей камере, где, исходя из названия, происходит смешивание. И вот уже смешанная вода попадает к потребителю.
Помимо того, что использовать такое устройство значит применить наиболее простой и экономный способ охладить теплоноситель, при этом элеватор может ещё и повысить общую эффективность всей системы.
Кроме всего прочего, именно за счёт элеваторного узла мы имеем возможность экономить. Забирая из тепловой сети определённое небольшое количество воды, разбавляем её водой из обратного трубопровода, за тепло которой уже заплатили, и производим повторную «отправку» в квартиры.
1.2 Составляющие элеваторного узла системы отопления
Устройство имеет достаточно несложную конструкцию. Выделяют три основные составляющие устройства:
- сопло;
- струйный элеватор;
- камера разряжения.
Также существует такое понятие как «обвязка». Это специальная запорная арматура , контрольные термометры и манометры. Именно эти компоненты и составляют элеваторный узел отопления.
С функциональной точки зрения элеватор является смешивающим устройством, в который вода поступает, проходя через ряд фильтров. Эти фильтры находятся сразу после задвижки (входной) и очищают теплоноситель (воду) от грязи. По этой причине их часто называют грязевиками. Сама оболочка элеватора стальная.
2 Достоинства и недостатки подобного узла
Элеватор как и любая другая система имеет определённые сильные и слабые стороны.
Большое распространение такого элемента тепловой системы приобрело благодаря целому ряду достоинств, среди них:
- простота схемы устройства;
- минимальное обслуживание системы;
- долговечность устройства;
- доступная цена;
- независимость от электрического тока;
- коэффициент смешения не зависит от гидро-теплового режима внешней среды;
- наличие дополнительной функции: узел может выполнить роль циркуляционного насоса .
Недостатками данной технологии являются:
- отсутствие возможности проведения регулировки температуры теплоносителя на выходе;
- достаточно трудоёмкая процедура расчёта диаметра насадки-конуса, а также размеров камеры смешения.
У элеватора есть также небольшой нюанс, который касается установки – перепад давления между подающей линией и обратной должен находится в пределах 0,8-2 атм.
2.1 Схема подключения элеваторного узла к отопительной системе
Системы отопления и горячего водоснабжения (ГВС) являются в некоторой степени взаимосвязанными. Как говорилось выше, для отопительной системы необходима температура воды до 95°С, а в ГВС –на уровне 60-65 °С. Поэтому здесь также требуется использование элеваторного узла.
Что это такое - элеваторный узел системы отопления, четко осознает далеко не каждый потребитель. В отечественных климатических условиях сложно представить себе жилище без источника обогрева. Рассматриваемая система позволяет оптимизировать отопление, в отличие от печного аналога, которое не могло обогреть пол, по причине существенного ухода теплого воздуха вверх. Попробуем разобраться с тонкостями элеваторного оборудования и его преимуществами.
Общие сведения
Поскольку техническое развитие не стоит на месте, специалисты сконструировали водяную систему отопления. Здесь уместно задать вопрос: "А что это такое элеваторный узел системы отопления?". Он представляет собой конструкцию, позволяющую обогреть воздух в помещении, независимо от высоты потолков и общей площади комнат.
В частном доме владельцы чаще всего используют тип индивидуального отопления. В квартирах, как правило, эксплуатируется центральная система. Далее рассмотрим, что собой представляет элеваторный блок, какие функции он выполняет.
узел системы отопления?
Рассматриваемый агрегат представляет собой устройство, входящее в узел отопления, которое выполняет опции струйного либо инжекционного насоса. Главная задача подобной модификации - увеличение давления внутри работающей конструкции обогрева. Проще говоря, элеваторная система прокачивает теплоноситель по системе, одновременно повышая его объем.
Понять, что это такое элеваторный узел системы отопления, поможет следующий пример:
- При подаче из основного водопровода поставляется порядка 5 кубических метров жидкости для теплоносителя.
- В рабочую систему уже поступает в два раза больше материала.
- Увеличение подачи и объема связаны преимущественно с обычными физическими законами.
- Прежде всего, учитывайте, что элеватор в тепловой системе - это подсоединение к центральным где эксплуатируется главная ТЭЦ под давлением или в котельной.
Принцип работы
Работа элеваторного узла системы отопления заключается в подаче воды, которая движется по трубопроводу. В зимний период температура жидкости может достигать 150 градусов по Цельсию. Несмотря на то, что градус кипения составляет 100 градусов, дополнительную роль в работе системы играет один из законов физики. При рассматриваемой температуре вода начинает кипеть только в случае нахождения в открытом резервуаре без подачи дополнительного давления. Поскольку в трубопроводе имеется дополнительная нагрузка, жидкость активнее циркулирует при помощи насосного оборудования. В связи с этим кипение не происходит даже при превышении критических значений.
Особенности

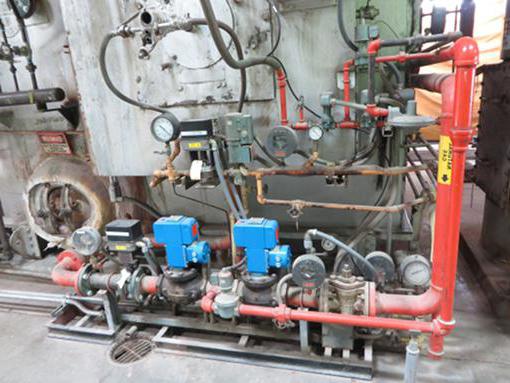

Элеваторный узел системы отопления, фото которого представлено ниже, при температуре в 150 градусов не может работать эффективно. На это имеется ряд предпосылок:
- Чугун очень не любит термических перепадов. Если в квартире используются радиаторы из такого материала, в этом случае он подвержены деформации и выходу из строя. Поломка может дойти до степени полного разрушения батареи.
- Чрезмерная температура также активно нагревает металлические радиаторы, вследствие чего можно получить ожоги.
- Современная обвязка приспособлений выполняется из пластика, который максимально выдерживает 90 градусов. При 150 градусах - он начнет просто плавиться.
- Чтобы остудит основной очаг, как раз и используется элеватор.
Предназначение
Назначение элеваторного узла в системе отопления направлено на понижение температуры жидкости, используемой в конструкции. В жилище после прохождения данного узла попадает теплоноситель нормальной температуры. Как выяснилось, элеваторы необходимы для того, чтобы понижать температуру воды для систем отопления.
Сам процесс производится достаточно просто. Приспособление включает в себя рабочую камеру, где смешивается горячая вода и жидкость, поступающая из обратного контура. Такое решение дает возможность получать достаточное количество теплоносителя без чрезмерного расхода воды.
Обслуживание
Далее рассмотрим особенности обслуживания элеваторного узла системы отопления. Что это такое, рассмотрено выше. В процессе эксплуатации системы возникают определенные потери температур жидкости. При этом необходимо учитывать, что подача воды осуществляется через сопло с уменьшенным диаметром, в отличие от размеров трубопровода горячей воды. Увеличение скорости движения жидкости обеспечивается давлением, что дает возможность обеспечить теплоносителем все стояки. Такая конструкция гарантирует равномерный обогрев комнат, независимо от наличия или отсутствия распределительного блока.
Номера элеваторных узлов системы отопления требуют правильного обслуживания. Некоторые работники просто снимают сопло и устанавливают заслонки из металла, отвечающие за ручную регулировку скорости подачи воды. Это не самый худший вариант, гораздо проблематичнее эксплуатировать систему без них.
В подобной ситуации жилища в непосредственной близости от системы будут получать излишнее количество тепла, даже в самый сильный мороз жильцам придется проветривать квартиру. А в помещениях, размещенных вдалеке от развязки, напротив, будет холодно. Людям придется использовать дополнительные источники обогрева. На самом деле, виной всему является неправильное обслуживание системы.
Эксплуатация
Принцип работы элеваторного узла системы отопления более понятен при изучении схемы. Она дает возможность понять, что конструкция выполняет опцию сразу двух приспособлений: насоса циркуляционного типа и смесителя.
Конфигурация устройства максимально проста, но довольно эффективна. Система отличается приемлемой ценой, не требует подключения Для эффективной работы необходимо соблюдать определенные правила, а именно:
- В части прямого и обратного оборота следует поддерживать давление порядка 0,9-2,0 Бар.
- Температурный режим выходной жидкости не поддается регулировке.
- Все детали приспособления должны точно подгоняться, что требует проведения соответствующих расчетов.
Невзирая на некоторые сложности эксплуатации, элеваторный узел системы отопления, размеры которого требуют правильной корректировки, достаточно популярен в коммунальной отрасли и отличается высоким показателем эффективности. На итоговые результаты работы конструкции абсолютно не влияют перепады тепловых и гидравлических параметров. Блок не нуждается в постоянном наблюдении, а его регулировка осуществляется правильным подбором размера сопла.
Основные неисправности
Чаще всего в рассматриваемом узле поломки случаются по причине выхода из строя самого устройства. Это может быть связано с изменением диаметра сопла или его засорения. Кроме того, может деформироваться арматура, грязевики либо сбиться настройки регуляторных элементов.
Заметить неисправность несложно. Главным признаком поломки является наличие перепадов температур до подключения к системе и после нее. В случае значительного различия показателей, можно смело говорить о нарушениях в работе блока. Если разница параметров не очень существенная, проблема, скорее всего, заключается в засорении сопла. Для ремонта лучше воспользоваться услугами специалистов, поскольку самостоятельное вмешательство может привести к ухудшению ситуации.
Прочие неполадки
Чтобы устранить засорение сопла, оно снимается механическим путем и тщательно прочищается при помощи ветоши и щетки. Если диаметр этого элемента изменяется вследствие наличия ржавчины, работа отопительной системы будет нарушена. При этом помещения в нижней части многоэтажного дома будут перегреваться, а верхние квартиры - испытывать недостаток тепла. Проблема решается единственным путем - заменой сопла.
Манометры отопительной системы монтируются перед грязевиком и за ним. Если приборы показывают значительный перепад давления, это свидетельствует о засорении грязеочистительного элемента. Неисправность устраняется путем удаления загрязнений через спусковые краны, размещенные в нижней части узла. В случае невозможности решить проблему данным способом, грязевик разбирается и чистится.
В завершение
Система отопления жилища с простейшей элеваторной системой - не самая совершенная конструкция. Такой узел сложно поддается регулировке, часто требует разборки и замены сопла инжекторного типа. Оптимальным вариантом считается установка с возможностью автоматической корректировки элементов, дающих возможность смешивать теплоноситель в конкретном диапазоне.
Если в отопительной системе установлен элеватор, означает, что она подключена к централизованным отопительным сетям, с движущейся по трубопроводу горячей водой под давлением из большой или теплоэлектроцентрали. Не смотря на то, что воды сто градусов, в системе она может достигать ста пятидесяти градусов. До такой высокой температуры можно довести воду в открытой емкости, без какого либо давления. Но в трубопроводе вода не закипает, потому что движется под давлением, которое создается работой подающих насосов. Настолько горячую воду подавать в квартиры нельзя по ряду причин.
Причины охлаждения воды
Во-первых, если в квартирах установлены чугунные радиаторы, которые не любят больших перепадов температур, они могут выйти из строя. Из-за хрупкости чугуна может произойти течь или разрыв радиатора. Во-вторых, от разогретых до такой температуры радиаторов можно получить ожог от прямого прикосновения к отопительным приборам. В-третьих, в настоящее время для обвязки отопительных приборов часто используются пластиковые трубы. Они выдерживают температуру не более девяносто градусов и могут расплавиться от высокой температуры. Поэтому теплоноситель необходимо остудить.
Процесс охлаждения воды
Для понижения температуры воды в трубопроводе до необходимых параметров служит элеватор. Итак, вода подается в отопительную систему квартир охлажденной.
Процесс охлаждения достаточно не сложный. Подающий теплоноситель из котельной, по которому горячая вода поступает к дому, смешивается с теплоносителем из обратной системы этого же дома, по которому уже остывшая вода возвращается в котельную. Таким образом, получается необходимый объем теплоносителя установленной температуры, при этом не тратится большое количества горячей воды.
Теплоноситель подается через сопло, которое значительно меньше диаметра трубы, подающей горячую воду в дом. В сопле за счет давления внутри трубопровода очень высокая скорость, поэтому происходит быстрое распределение теплоносителя по стоякам. В результате этого происходит равномерное распределение тепла в квартирах. Независимо от близкого или далекого месторасположения квартир от распределительного узла температура во всех будет одинаковой.
Для обеспечения элеватору стабильности в работе устанавливаются грязеуловители, сетчато-магнитные фильтры для очищения воды, для того чтобы батареи и трубы не забивались. Преимущества элеваторов заключается в стабильности их работы. Они просты и надежны в эксплуатации, они не зависимы от электрического питания и устойчивы к резким перепадам температур.
В статье рассказывается о том, что такое элеватор, как устроена работа зернового элеватора и какие еще значения носит это слово.
Техника
Наверное, наиболее важной растительной культурой является разновидность злаковых. А особенно пшеница, ячмень и рожь. Возделывать и выращивать их стали еще наши предки десятки тысяч лет назад. Они быстро поняли, что заниматься их разведением самим куда выгоднее и продуктивнее, чем довольствоваться редкими находками дикой пшеницы и прочего. Именно так и появилось первое земледелие.
Оставались важнейшим пищевым ресурсом на протяжении всей человеческой истории. Но постепенно, с ростом числа населения и началом эпохи индустриализации, потребовались новые методы ее сбора, обработки и хранения. И наиболее распространенные технические комплексы, которые этим и занимаются, называются элеваторами. Правда, это слово имеет еще несколько значений, но обо всем по порядку. Так что такое элеватор? Об этом мы и поговорим.
Определение
Если заглянуть в энциклопедию, то станет ясно, что элеватор - это специальное технологическое сооружение, призванное служить для хранения больших партий различного зерна, первичной обработки или доведения до определенного кондиционного состояния. Проще говоря, это механизированное силосного типа. Так что теперь мы знаем, что такое элеватор. Но рассмотрим устройство подобных комплексов более подробно.
Устройство
Чаще всего подобные комплексы включают в себя силосные корпуса, специальные устройства для погрузки-выгрузки (которые также называются элеваторами, но устроены чуть иначе) рабочие здания, цеха по просушке зерна и прочее. Отдельно стоит упомянуть силосные емкости впечатляющего объема - от 11 до 48 тысяч тонн. Но в отличие от где происходит хранение ботвы или травы для животных, зерновые элеваторы оборудованы устройствами дезинфекции самого хранимого зерна, хорошей вентиляцией, одним словом, всем тем, что позволит сохранить его товарный вид.
В настоящее время все подобные комплексы помимо устройств хранения и обслуживания обладают также пунктами автомобильной или железнодорожной выгрузки и погрузки. Проще говоря, сейчас этим занимается автоматика, специальный конвейер, который также называется элеватором и служит для беспрерывной погрузки грузов сыпучего или мелкокускового вида в вертикальной или наклонной поверхности. Так что мы разобрались, что такое элеватор.
История
Первые элеваторы начали появляться в середине-конце XIX века. Именно тогда технологи стали разрабатывать более продуктивные методы хранения и первичной обработки зерна (просушки, очистки от мусора, насекомых и прочее). Связано это было с тем, что в связи с постоянно растущим населением земли зерна, как и других продуктов, требовалось все больше, и использовать при его уборке и заготовке древние методы было нельзя, а работа элеватора ускоряла уборку зерна. Правда, на первых подобных комплексах сама погрузка осуществлялась вручную. Нечто похожее можно увидеть в некоторых старых фильмах, где рабочие бросают зерно на подвижную ленту лопатами. Теперь мы знаем, что такое элеватор.
Стоимость
По усредненным подсчетам стоимость зернового элеватора составляется из расчета 200$ на тонну сырья при всех иных затратах. Проще говоря, цена «под ключ» сильно разнится и напрямую зависит от того, сколько зерна сможет хранить и обработать комплекс. Зерновые элеваторы также могут быт оборудованы различным вспомогательным оборудованием по желанию заказчика. Естественно, тогда цена сильно увеличивается.
Иные значения
В каждом языке, который является живым, и на нем активно общаются люди, есть такие слова, которые имеют сразу несколько значений. И обычно чем они старше, тем больше действий или вещей ими обозначаются. И слово «элеватор» - одно из них. Его зерновую разновидность мы обсудили, теперь же рассмотрим иные значения.
Элеватором также называют специальный медицинский инструмент, который используется в челюстно-лицевой хирургии и стоматологии.
Этим словом в том числе называют многие автоматизированные устройства, назначение которых - беспрерывная погрузка какого-то груза в вертикальном или наклонном направлении. К примеру, артиллерийский элеватор на боевых кораблях обеспечивает подачу снарядов к пушкам. А на авианосцах - это специальное подъемное устройство, которое транспортирует самолеты к взлетной палубе.
Но чаще всего при упоминании этого слова, конечно же, имеют в виду комплекс хранения зерна. А более старшее поколение прекрасно помнит те времена, когда в годы СССР студенты и школьники привлекались к общественной работе на таком зерновом хранилище, как элеватор. Фото их почти всегда демонстрируют большие силосные емкости или погрузочную лету, по которой двигается зерно.
И доведения его до кондиционного состояния. Элеватор представляет собой высокомеханизированное зернохранилище силосного типа.
Описание

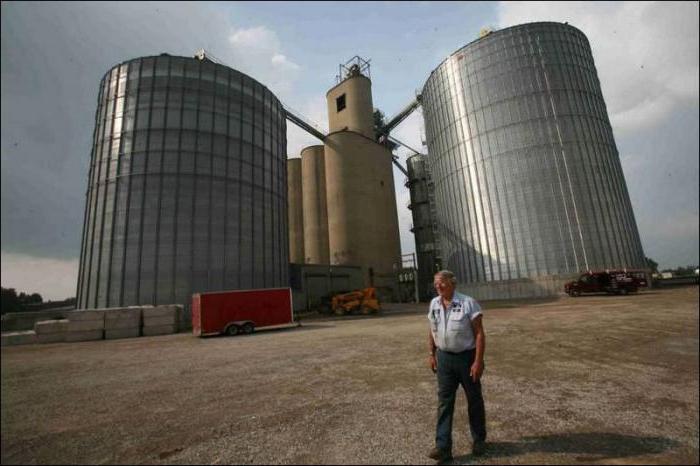

Элеваторы представляют собой комплекс сооружений, в состав которых могут входить: рабочее здание, силосные корпуса , устройства для погрузки и выгрузки зерна, зерносушилки и др. На территориях действующих предприятий строят элеваторы с полным или сокращенным комплексом сооружений. Широко распространено строительство силосных корпусов, привязываемых к рабочим зданиям действующих элеваторов. Силосные железобетонные корпуса (ёмкости) вместимостью от 11,2 до 48,0 тыс. тонн компонуют из силосов двух типов: квадратных сборной конструкции размером 3х3 по осям стен и круглых монолитных диаметром 6 и 9 метров или сборных диаметром 6 метров, высота обычно 30 метров. Квадратные силосы располагают по ширине в шесть,восемь и двенадцать рядов, а круглые - в три, четыре и шесть рядов. Металлические силосы вместимостью 2,55 и 3,0 тыс. тонн, диаметром 18 метров, высотой 11,9 и 15 метров, располагают последовательно в один ряд (по 2...4 силоса). Силоса сблокированны с рабочим зданием, где размещено основное технологическое и транспортное оборудование. Зерно из приёмных бункеров поднимают транспортёрами или вертикальными подъемниками (нориями) на верх рабочего здания, взвешивают, очищают от примесей, сушат в зерносушилках и направляют по верхнему конвейеру на надсилосные транспортёры, которые сбрасывают его в силосы. Выгружают зерно на нижние конвейеры (их устанавливают в подсилосном этаже) через отверстия с воронками в днищах силосов. Часть силосов оборудуют установками для дезинфекции зерна и активного вентилирования. Температуру зерна измеряют термоподвесками, устанавливаемыми на разных уровнях.

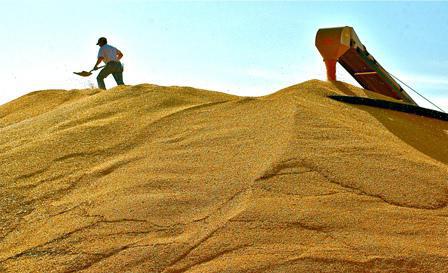

Сейчас как правило, элеватор обладает пунктами автоприема, ж/д приема, авто- и ж/д погрузки. А раньше были не редки случаи, когда непосредственное поступление зерна в сам элеватор осуществлялось с помощью ручного труда. В этом случае люди лопатами с поверхности земли или из кузова автомобиля закидывают зерно на приемный транспортер, который как снегоуборочная машина поднимает зерно и ссыпает его в маршрутные сети элеватора. Первый силосный элеватор построен в США (г. Дулут) в , в России (Нижний Новгород) - в 1887 году .
В зависимости от назначения элеваторы подразделяют на:
- хлебоприёмные или заготовительные (принимают зерно от хозяйств, очищают от примесей, сушат и отгружают потребителю; ёмкость 15-100 тыс. т);
- производственные (сооружают при мельницах, крупяных, комбикормовых , крахмалопаточных заводах и. т. п.; 10-150 тыс. т);
- базисные (предназначены для длительного хранения зерна, принимаемого с ж/д транспорта и отгружаемого в ж/д вагоны; 100-150 тыс. т);
- перевалочные и портовые (строят в местах перевалок зерна с одного вида транспорта на другой - на крупных ж/д станциях, в морских портах; 50-100 тыс. т).
За рубежом распространены также элеваторы с силосами из металла (сталь, алюминий), большего диаметра (до 30 м) и высоты (до 60 м), прямоугольными в плане. В России распространены рабочие башни элеватора высотой 53-60 метров, а силосные корпуса высотой 43 метра.
Источники
- Кулаковский А. Б., Федосеев В. В. Элеваторы СССР. - М ., 1966.
- Новое в строительстве зернохранилищ и предприятий системы заготовок. - М ., 1972.
Фотогалерея
