Защита от гидравлического удара. Что такое гидравлический удар? Причины гидравлического удара в трубах. Причины образования гидроудара

Бывают случаи, когда в трубопроводах резко подскакивает давление. Такое явление называют гидравлическим ударом, оно возникает после повышения скорости подачи воды с большим напором.

Трубы в такой момент начинают издавать звук, напоминающий скрежет.

Скачок давления может происходить в сторону уменьшения или увеличения. В первом случае наблюдается отрицательный вид гидроудара.

Он может произойти резкого слива через открытую заслонку или после резкой остановки насоса. А второй случай может возникнуть после запуска насоса или перекрытия воды в трубопроводе.

Для систем водоснабжения и отопления представляет опасность второй вариант гидравлического удара. Его последствия могут стать разрушительными для труб и всей системы, могут выйти из строя насос и теплообменник.

Наименее защищены от такого удара трубопроводы с диаметром труб до 100 мм и разводкой на большие расстояния. При малой длине труб в системе ощутимого эффекта от гидроудара не будет.

Причины появления

Он может возникнуть если:

• пришлось внепланово отключить насос;
• забыли перед включением системы первый раз стравить воздух;
• запорные краны были резко перекрыты.

Последний случай чаще всего становится причиной возникновения гидроудара. Старые смесители были только винтовые, и в процессе открытия вода поступала постепенно.

Сейчас часто используют шаровые краны, а они могут способствовать резкому изменению давления в трубопроводе.

Последствия возникновения

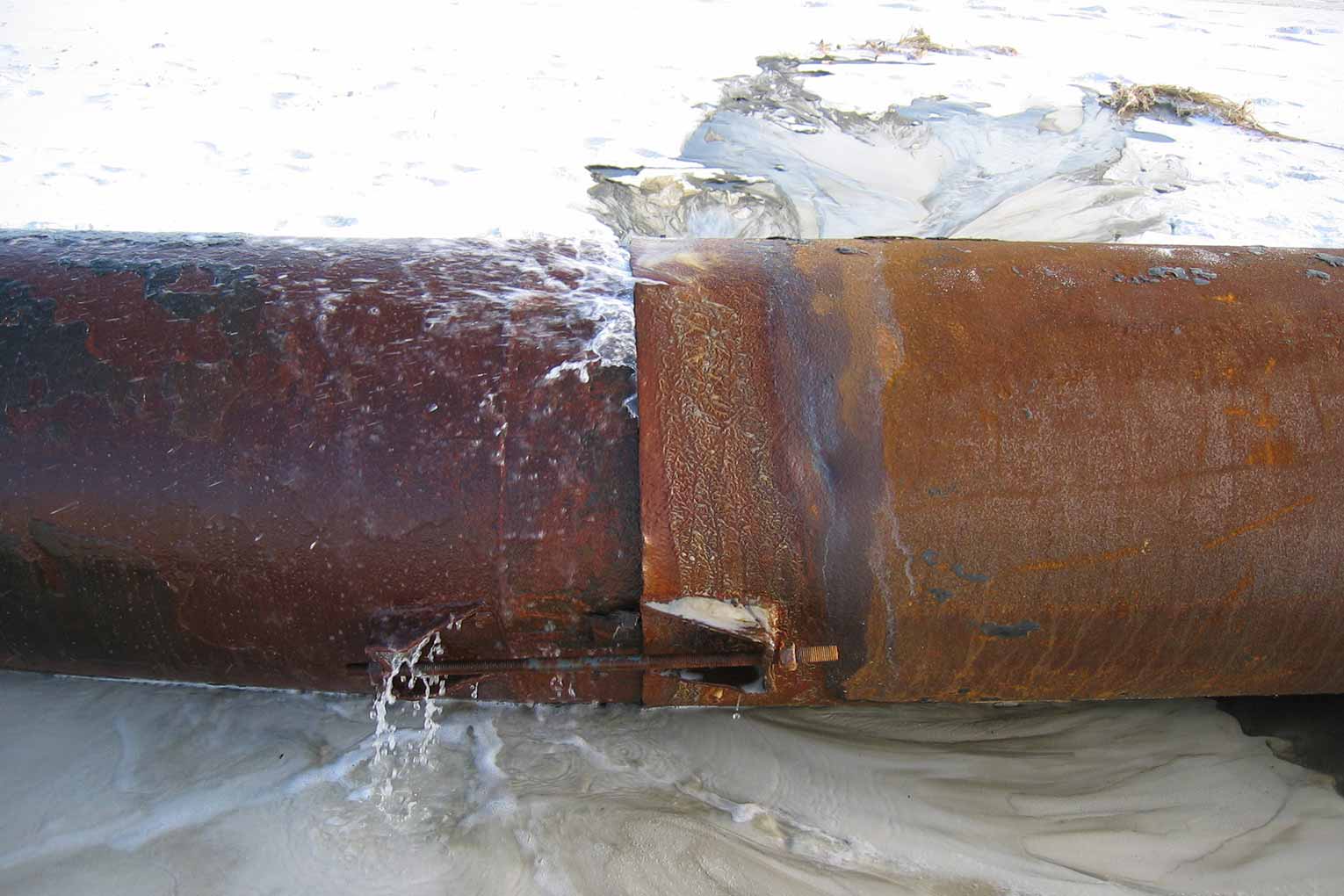

Последствия такого явления могут быть самыми разными. Наиболее вероятны:

• разгерметизация труб;
• прорыв в трубе;
• выход из строя насоса, котла и других элементов системы;
• получение увечий людьми, которые находились в непосредственной близости в момент нарушения работы системы;
• намокание мебели и других деревянных предметов, которые в результате придут в негодность.

Особую опасность несет в себе угроза жизни людей. Поэтому о защите системы от гидравлического удара нужно позаботиться своевременно.

Способы защиты

Зная о причинах возникновения гидравлического удара можно предпринять защитные меры заранее и следовать необходимым правилам эксплуатации систем водоснабжения. Сила гидроудара на прямую будет зависеть от скорости подачи воды или другого теплоносителя.

Исходя из этого нужно при установке системы отопления правильно учесть все соединения труб. В этих местах чаще всего и возникают гидроудары.

Нужно избегать длинных участков прокладки труб, тогда в них не будут возникать воздушные пробки, которые мешают потокам жидкости. Профессионалам такие нюансы хорошо известны, и они учтут их при проектировании новых систем.

Для уже существующих систем можно воспользоваться несколькими советами. Один из самых простых - использование компенсаторов. Они погасят гидроудар в случае его возникновения.

Их устанавливают в некоторых местах внутреннего трубопровода. Поможет предотвратить гидроудар и установка мономера, по его показания помогут отследить перепады давления.

Использование в системе центробежного насоса позволит производить плавный запуск и регулировать потоки воды в автоматическом режиме.

Ну и при закрытии смесителей нужно помнить о плавном перекрытии воды.

Фото гидроудара в системе водоснабжения

В трубопроводах представляет собой возникающий мгновенно скачок давления. Перепад связан с резким изменением в скорости движения водного потока. Далее подробнее узнаем, как возникает гидравлический удар в трубопроводах.

Основное заблуждение

Ошибочно считается гидравлическим ударом результат заполнения жидкостью надпоршневого пространства в двигателе соответствующей конфигурации (поршневом). Вследствие этого поршень не доходит до мертвой точки и начинает сжатие воды. Это, в свою очередь, приводит к поломке двигателя. В частности, к излому штока либо шатуна, обрыву шпилек в головке цилиндра, разрывам прокладок.

Классификация

В соответствии с направлением скачка давления гидравлический удар может быть:

В соответствии со временем распространения волны и периодом перекрытия задвижки (либо прочей запорной арматуры), в течение которого образовался гидравлический удар в трубах, его разделяют на:

• Прямой (полный).
• Непрямой (неполный).

В первом случае фронт образовавшейся волны двигается в сторону, обратную первоначальному направлению водяного потока. Дальнейшее движение будет зависеть от элементов трубопровода, которые располагаются до закрытой задвижки. Вполне вероятно, что фронт волны пройдет неоднократно прямое и обратное направление. При неполном гидравлическом ударе поток не только может начать двигаться в другую сторону, но и частично пройти далее через задвижку, если она закрыта не до конца.

Последствия

Самым опасным считается положительный гидравлический удар в системе отопления либо водоснабжения. При слишком высоком скачке давления может повредиться магистраль. В частности, на трубах возникают продольные трещины, что приводит впоследствии к расколу, нарушению герметичности в запорной арматуре. Из-за этих сбоев начинает выходить из строя водопроводное оборудование: теплообменники, насосы. В связи с этим гидравлический удар необходимо предотвращать либо снижать его силу. становится максимальным в процессе торможения потока при переходе всей кинетической энергии в работу по растяжению стенок магистрали и сжатия столба жидкости.

Исследования

Экспериментально и теоретически изучал явление в 1899 г. Исследователем были выявлены причины гидравлического удара. Явление связано с тем, что в процессе закрытия магистрали, по которой идет поток жидкости, либо при ее быстром закрытии (при присоединении тупикового канала с источником гидравлической энергии), формируется резкое изменение давления и скорости воды. Оно не одновременно по всему трубопроводу. Если в данном случае произвести определенные измерения, то можно выявить, что изменение скорости происходит по направлению и величине, а давления - как в сторону снижения, так и увеличения относительно исходного. Все это означает, что в магистрали имеет место колебательный процесс. Он характеризуется периодическим понижением и повышением давления. Весь этот процесс отличается быстротечностью и обуславливается упругими деформациями самой жидкости и стенок трубы. Жуковским было доказано, что скорость, с которой осуществляется распространение волны, находится в прямой пропорциональной зависимости от сжимаемости воды. Также значение имеет величина деформации стенок трубы. Она определяется модулем упругости материала. Скорость волны зависит и от диаметра трубопровода. Резкий скачок давления не может возникнуть в магистрали, наполненной газом, поскольку он достаточно легко сжимается.

Ход процесса

В автономной системе водяного снабжения, например загородного дома, для создания давления в магистрали может использоваться скважинный насос. возникает при внезапном прекращении потребления жидкости - при перекрытии крана. Водяной поток, совершавший движение по магистрали, неспособен останавливаться мгновенно. Столб жидкости по инерции врезается в водопроводный "тупик", который образовался при закрытии крана. От гидравлического удара реле в данном случае не спасает. Оно только лишь реагирует на скачок, отключая насос после того, как будет перекрыт кран, а давление превысит максимальное значение. Выключение, как и остановка водяного потока, не осуществляется мгновенно.

Примеры

Можно рассмотреть трубопровод с постоянным напором и движением жидкости, имеющим постоянный характер, в котором был резко закрыт клапан или внезапно перекрыта задвижка. В скважинной системе водоснабжения, как правило, гидравлический удар возникает в случае, когда обратный затворный элемент располагается выше, чем статический уровень воды (на 9 метров и более), либо имеет утечку, в то время как находящийся выше следующий клапан удерживает давление. И в том, и в другом случае имеет место частичное разряжение. В следующем пуске насоса протекающая с высокой скоростью вода будет заполнять вакуум. Жидкость соударяется с закрытым обратным клапаном и потоком над ним, провоцируя скачок давления. В результате происходит гидроудар. Он способствует не только образованию трещин и разрушению соединений. При возникновении скачка давления повреждается насос или электродвигатель (а иногда и оба элемента сразу). Такое явление может возникнуть в системах объемного гидравлического привода, когда применяется золотниковый распределитель. При перекрытии золотником одного из каналов нагнетания жидкости возникают процессы, описанные выше.

Защита от гидравлических ударов

Сила скачка будет зависеть от скорости потока до и после перекрытия магистрали. Чем интенсивнее движение, тем сильнее удар при внезапной остановке. Скорость самого потока будет зависеть от диаметра магистрали. Чем больше сечение, тем слабее движение жидкости. Из этого можно сделать вывод о том, что использование крупных трубопроводов снижает вероятность гидроудара или ослабляет его. Еще один способ заключается в увеличении продолжительности перекрытия водопровода либо включения насоса. Для осуществления постепенного перекрытия трубы используются запорные элементы вентильного типа. Специально для насосов применяются комплекты по плавному пуску. Они позволяют не только избежать гидроудара в процессе включения, но и существенно увеличивают эксплуатационный срок насоса.

Компенсаторы

Третий вариант защиты предполагает применение демпферного устройства. Оно представляет собой мембранный расширительный бак, который способен "гасить" возникающие скачки давления. Компенсаторы гидравлического удара работают по определенному принципу. Он заключается в том, что в процессе увеличения давления происходит перемещение поршня жидкостью и сжатие упругого элемента (пружины или воздуха). В результате ударный процесс трансформируется в колебательный. Благодаря рассеиванию энергии последний затухает достаточно быстро без существенного повышения давления. Компенсатор применяют в линии наполнения. Его заряжают сжатым воздухом при давлении 0,8-1,0 МПа. Расчет производится приближенно, в соответствии с условиями поглощения энергии движущего столба воды от наполнительного бака или аккумулятора до компенсатора.

В пределах квартиры и частного дома нередко слышны посторонние стуки и похожие на них звуки, которые идут от системы водоснабжения или отопления. Большинство людей считают, что это временная неприятность и этому способствует чужеродный предмет, случайно попавший в трубы. Но чаще всего виновником выступает гидроудар. Он может повлечь за собой серьезные повреждения водопроводного оборудования и вызвать трещины в трубопроводе.

Что такое гидроудар в системе отопления?

В зависимости от направления скачка гидроудар подразделяют на два вида:

• Отрицательный . Происходит в результате падения давления. Оно может стать результатом открытия специальной заслонки или выключения насоса.
• Положительный . Появляется после включения насоса или резкого перекрытия трубопровода.

Причины образования гидроудара

• Поломка или незапланированное отключение насоса;
• Резкое закрывание запорных кранов;
• Перед запуском воды в системе не стравили воздух. Для этих целей обязательно должны быть предусмотрены специальные краны.

Последствия гидравлического удара

• Изменение структуры трубопроводного материала;
• Потеря герметичности труб;
• Прорыв системы, особенно это опасно в квартирах – можно залить соседей;
• Поломка отопительных и водяных агрегатов (насосов, обогревателей, расширительных баков, котлов);
• Получение травм и ожогов человеком, если он будет находиться поблизости во время поломки деталей системы;
• Намокание мебели. Она распухнет и вряд ли вернется в прежний вид.

Самым опасным из всех вышеперечисленных уронов будет угроза жизни человека. Чтобы избежать столь плачевных последствий, необходимо заранее продумать защиту от гидравлического удара.

Как предупредить гидроудары?

Сила гидравлического удара прямо пропорциональна скорости потока теплоносителя или воды. Чем он сильнее, тем гидроудар принесет больше разрушений, поэтому очень важно еще в самом начале закладки водоснабжения или при разводке отопления исключить множественные аварийные стыковки:

• Соединение разных по диаметру труб. Их стык со временем может выступать главным препятствием при движении воды по трубопроводу. Гидроудары в таких соединениях возникают чаще всего.
• Большая протяженность труб. Чем они длиннее, тем больше вероятность появления внутри них воздушных пробок, ведущих к препятствиям потока жидкости.

Защитить его помогут следующие меры:

Трубопровод отопления и водоснабжения часто издает странные звуки, но на них не всегда обращают внимание. Щелчки, стуки, хлюпанье – все это признаки гидравлического удара. А что такое гидроудар в системе водоснабжения причины и последствия явления – об этом стоит поговорить подробнее. И еще узнать меры предупреждения неприятности.

Гидроударом называется кратковременное мощное повышение давления жидкости, которая циркулирует в трубах. Давление увеличивается из-за изменения скорости течения.

Знак изменения давления влияет на тип гидроудара:

• положительный – при котором давление повышается вследствие резкого закрытия задвижки или включения насосного агрегата;
• отрицательный – при котором давление увеличивается из-за остановки насоса.

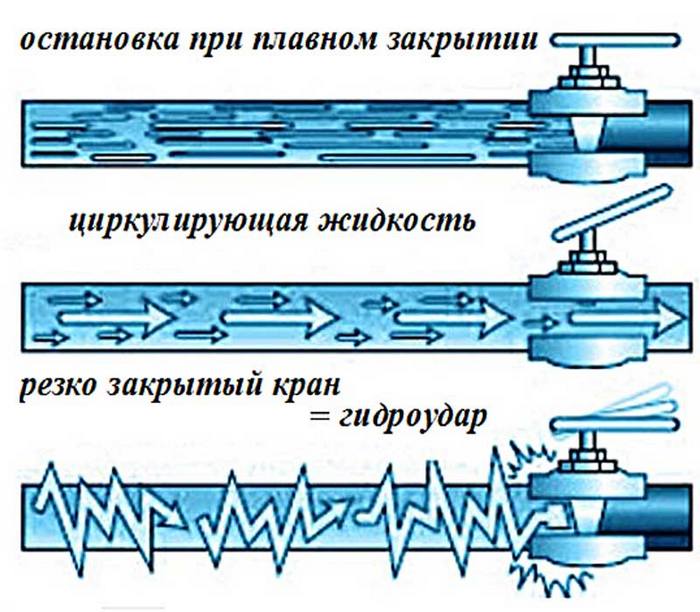

По законам физики, даже при резком закрывании крана, вода продолжает движение. Останавливается только поток, ближайший к вентилю, остальные слои продолжают течь. Столкновение остановившегося и движущегося слоев и вызывает повышение давления. Если представить, что перед движущейся толпой резко закрыли вход, то первые ряды уже остановились – следующие на них натыкаются, продолжая идти, получается давка. Вода действует также, отчего возникает гидравлический удар.

Давление повышается в моментальном режиме, уровень возрастает на несколько десятков атмосфер. Последствий избежать не удастся.

Теория гидроудара

Возникновение явления возможно только по причине отсутствия компенсации перепадов давления. Скачок в одном месте вызывает распространение силы по всей протяженности трубопровода. Если в системе есть слабая точка, материал может деформироваться или разрушается полностью, образуется дыра в системе.

Впервые эффект был обнаружен в конце XIX века российским ученым Н.Е. Жуковским. Он же вывел формулу, по которой следует рассчитывать период времени, необходимый для закрывания крана, чтобы избежать неприятных последствий. Формула выглядит так: Dp = p(u0-u1), где:

• Dp – увеличение давления в Н/м2;
• p – плотность жидкости в кг/м3;
• u0, u1 – средние показатели скорости воды в трубопроводе до и после закрывания кранов.

Чтобы знать, как доказать гидроудар в системе водоснабжения, необходимо знать диаметр и материал трубы, а также степень сжимаемости воды. Все расчеты проводятся после установления параметра плотности воды. Она различается по количеству растворенных солей. Определение скорости распространения гидравлического удара производится по формуле c = 2L/T, где:

• c – обозначение скорости ударной волны;
• L – длина трубопровода;
• T – время.

Простота формулы позволяет быстро выявить скорость распространения удара, который, по сути, является волной с колебаниями заданной частоты. А теперь о том, как выяснить колебания за единицу времени.

Для этого пригодится формула M = 2L/a, где:

• M – продолжительность цикла колебаний;
• L – длина трубопровода;
• a – скорость волны в м/с.

Упростить все расчеты позволит знание показателей скорости ударной волны при ударе для труб из самых популярных материалов:

• сталь = 900-1300 м/с;
• чугун = 1000-1200 м/с;
• пластик = 300-500 м/с.

Теперь нужно подставить значения в формулу и просчитать частоту колебаний гидроудара на участке водопровода заданной длины. Теория гидроудара поможет быстро доказать возникновение явления и предупредить возможные риски, планируя строительство дома или замену водопроводной, отопительной системы.

Причины возникновения гидроудара

Самая главная причина – резкое закрытие запорной арматуры. Если вода течет тонкой струйкой, риск минимальный, но при резких открываниях/закрываниях крана, опасность максимально повышается.

Почему еще происходит гидроудар в системе водоснабжения:

1. При резких включениях мощных насосов. Возникает при нестабильности электроснабжения объектов, оснащенных мощными насосными станциями.
2. При наличии воздушных пробок в системе водоснабжения, отопления. Поэтому прежде, чем подключать в эксплуатацию замкнутые системы с жидким носителем, следует предварительно согнать воздух.

Сегодня гидроудары считаются самыми распространенными факторами выхода из строя систем водоснабжения. Связано это с появлением новой запорной арматуры, не требующей долгих поворотов вентиля (крана) для открывания/закрывания воды.

Стоит знать! Особенно опасно перекрывать мощные струи воды – даже при исправной системе водопроводов, это рано или поздно приведет к гидроудару.

Возможные последствия гидроудара и его опасность

Распознать признаки явления можно по посторонним звукам в системе: щелчки, стуки, схлопывания. Также помогут визуальные признаки: подтекающие краны, смесители, обжимные фитинги-соединители с резиновыми прокладками.

Когда система водоснабжения подвергается частым гидроударам даже слабой силы, прокладки, уплотнители выдавливаются первыми. Нарушение герметичности системы может привести к появлению очагов деформации и разрыву труб.

В результате повышения давления нарушается подача воды. Но это не единственная неприятность. Если гидроудар привел к полному разрыву трубы, например, в многоквартирном доме, все строение остается без воды. Поток жидкости портит имущество владельцев квартиры, затапливаются соседи нижних этажей. В итоге – работы по ремонту и восстановлению нескольких объектов жилья.

Гидроудар в системе горячего водоснабжения грозит кроме окончательной порчи имущества, ожогами. Опасность грозит при разгерметизации системы отопления, где носитель поддерживает температуру +70С и постоянно находится под давлением. Разрыв батареи или трубопровода в зимний отопительный сезон выведет из строя систему. Морозы доделают разрушительное дело – трубопровод придется менять.

Методы борьбы и предотвращения гидроударов в системе

Скачки давления в системах вызывают до 60% всех аварий на трубопроводе. Особой опасности подвергаются старые и длинные трубопроводы. Изношенные системы имеют много слабых точек, где минимальный скачок давления воды спровоцирует разрыв. И еще один факт – чем длиннее и прямее труба, тем сильнее будет гидроудар. Связано это с тем, что в длинных трубах помещается больше воды, а значит, масса носителя велика и способна вызвать сильнейший перепад давления.

Совет! Если частный дом оснащен шаровыми кранами, соблазн быстрого включения-выключения велик. Одно движение поворота и кран закрыт. Делать этого категорически нельзя. Результат резкой остановки жидкости скоро проявится в выдавливании резиновых уплотнителей, а затем в разрыве системы.

А есть ли защита от гидроудара в системе водоснабжения квартиры, частного строения? Да. Первая и главная – не испытывать систему на прочность резкими переключениями давления. Разберем еще несколько вариантов, как избежать гидроударов в системе водоснабжения.

Плавное закрытие крана

Самый простой способ предупредить неприятность. Закрывать вентиль нужно плавно, без рывков. Если запорная арматура тугая, допустимо перемещать рукоятку небольшими рывками. Действие применительно как к бытовым, так и промышленным кранам.

Гидроудар при закрытии все равно будет, но один мощный разбивается на несколько маломощных. Энергия воздействия на трубопровод при однократном резком движении разбивается на несколько небольших, при этом перепады давления успевают компенсироваться, за счет чего снижается опасность выхода системы из строя.

Амортизирующие устройства

Для защиты трубопроводов с термостатами применяются амортизаторы. Это эластичные части трубы, которыми заменяется жесткая деталь перед точкой монтажа клапана термостата. Материал для амортизирующего устройства: каучук с высокими качествами термостойкости или же армированный пластик. Свойство растягиваться и принимать на себя силу повышенного давления помогает избежать гидроудар.

Принцип простой: при повышении давления мягкая часть трубы расширяется в диаметре, работая как гаситель, таким образом давление перед закрытым клапаном снижается. Чтобы предупредить гидроудар, хватает отрезка трубы 20-30 см, если система очень длинная, эластичный амортизирующий элемент можно увеличить до 40 см.

Шунтирование

Потребуется ручная доработка термоклапанов. Пригодится знание конструктивных особенностей, иначе элемент можно повредить Шунт – это тонкая трубочка диаметра 0,2-0,4 мм, которую вставляют в клапан в направлении движения жидкости. Шунт не влияет на функциональность системы при работе, но при скачках давления стравливает его в трубопровод за клапаном.

Совет! Шунтирование поможет, если стоит задача, как убрать гидроудар в системе водоснабжения новых трубопроводов. Ветхие трубы с коррозией не шунтируют, ржавчина быстро забивает отверстие. В этом случае вместо установки трубочки хватает высверленного отверстия нужного диаметра.

Защитные термостаты

Это специальные приборы, которые дополнительно снабжены защитой от гидроударов. Выглядит защита как пружина, смонтированная в точке соединения клапана и термоголовки. Свойство защиты описывается в технической документации.

Принцип работы простой – при скачках давления пружина растягивается, что мешает клапану плотно закрыться. Избыточное давление сбрасывается также в участок трубы за клапаном. При нормализации давления, клапан закрывается.

Совет! Монтаж термостатов, имеющих защиту от гидроударов, должен производиться в направлении, указанном стрелкой на корпусе.

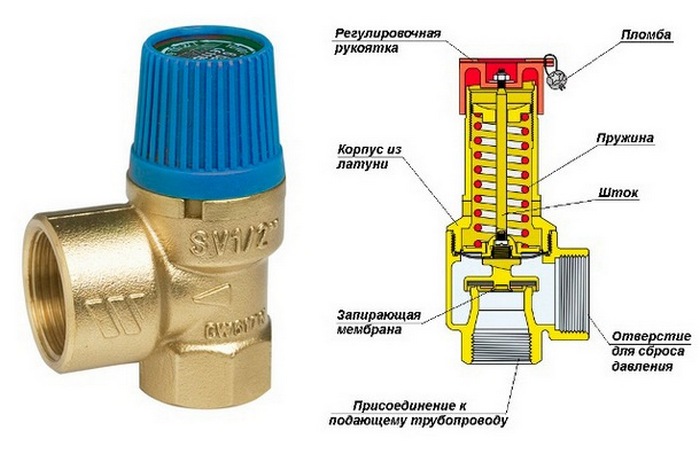

Предохранительные клапаны

Простой предохранительный клапан от гидроудара работает по системе сброса давления. Ставится предохранительный клапан в зонах, наиболее подверженных опасности гидроудара. Приборы могут работать как самостоятельно, так и принимать команды контроллера.

В последнем случае контроллер должен управлять всей работой системы и иметь данные о давлении на всей протяженности трубопровода. При повышении уровня давления в зоне установки клапана, устройство открывается и сбрасывает излишки воды наружу. Как только давление снижается, клапан закрывается и принимает исходное положение.

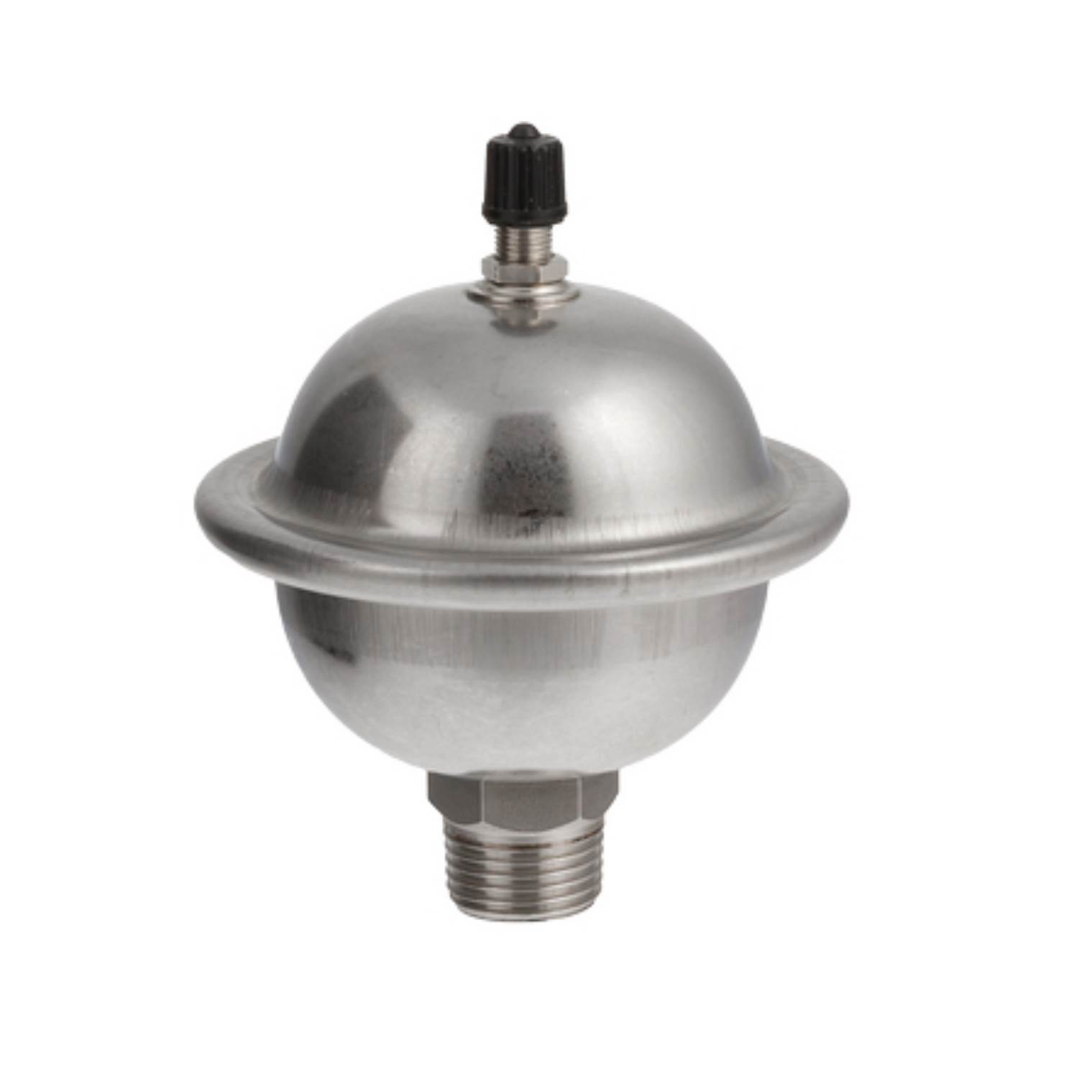

Компенсаторы

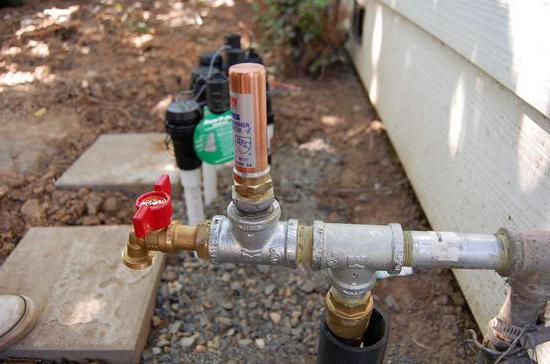

Применяется компенсатор гидроударов во внутренних системах водоснабжения, отопления. Прибор выглядит как резервуар, разделенный на две части мембраной из резины, каучука. Нижняя часть соединяется с водопроводом, поэтому там постоянно находится вода. В верхней – воздух под давлением. Если компенсатор является элементом отопительной системы, то монтируется в зоны высокого риска появления гидроударов.

Принцип работы: при увеличении давления жидкий носитель давит мембрану аккумулятора, воздух сжимается, мембрана смещается. Увеличение объема резервуара способствует компенсации избыточного давления. Как только скачок устраняется, мембрана принимает исходное положение.

Приборы автоматического регулирования

Применяются агрегаты в системах, оснащенных насосами. Чем мощнее стоит насос, тем сильнее будет гидроудар. Уровень повышения давления определяется скоростью двигателя, при подаче напряжения электропривод запускается мгновенно. Единственная возможность избежать гидроудара, сделать наращивание оборотов плавным. Применение приборов автоматического регулирования позволяет воздействовать на частотные преобразователи и устройства плавного запуска.

Изменение частоты, как и постепенный запуск двигателя в работу, минимизирует риск возникновения гидроударов. Частотные преобразователи к тому же регулируют производительность насоса с поддержанием оптимального режима работы оборудования.

Зная, что такое гидроудар, последствия явления, и как устранить неприятность, нелишним будет модернизировать трубопровод или хотя бы избегать резкого закрывания вентилей, кранов. Приборы стоят недорого, служат долго и продлят срок эксплуатации всей системы водопровода, отопления.

Гидроудар - кратковременный скачок давления в системе, наполненной жидкостью. Подобное явление происходит, если поток жидкости неожиданно сталкивается с возникающим на его пути препятствием. Это случается, когда, к примеру, резко перекрывается запорная арматура, либо внезапно останавливается нагнетательный насос.

После столкновения с преградой поток воды продолжает инерционное течение с прежней скоростью, однако происходит нагнетание новых слоев потока, уплотняющих уже столкнувшиеся с препятствием слои. От этого стремительно возрастает давление в трубах, которые расширяются и могут прорваться в любой момент. Возникновению проблемы могут предшествовать посторонние шумы, щелчки и стуки в трубах, а также характерное гудение.

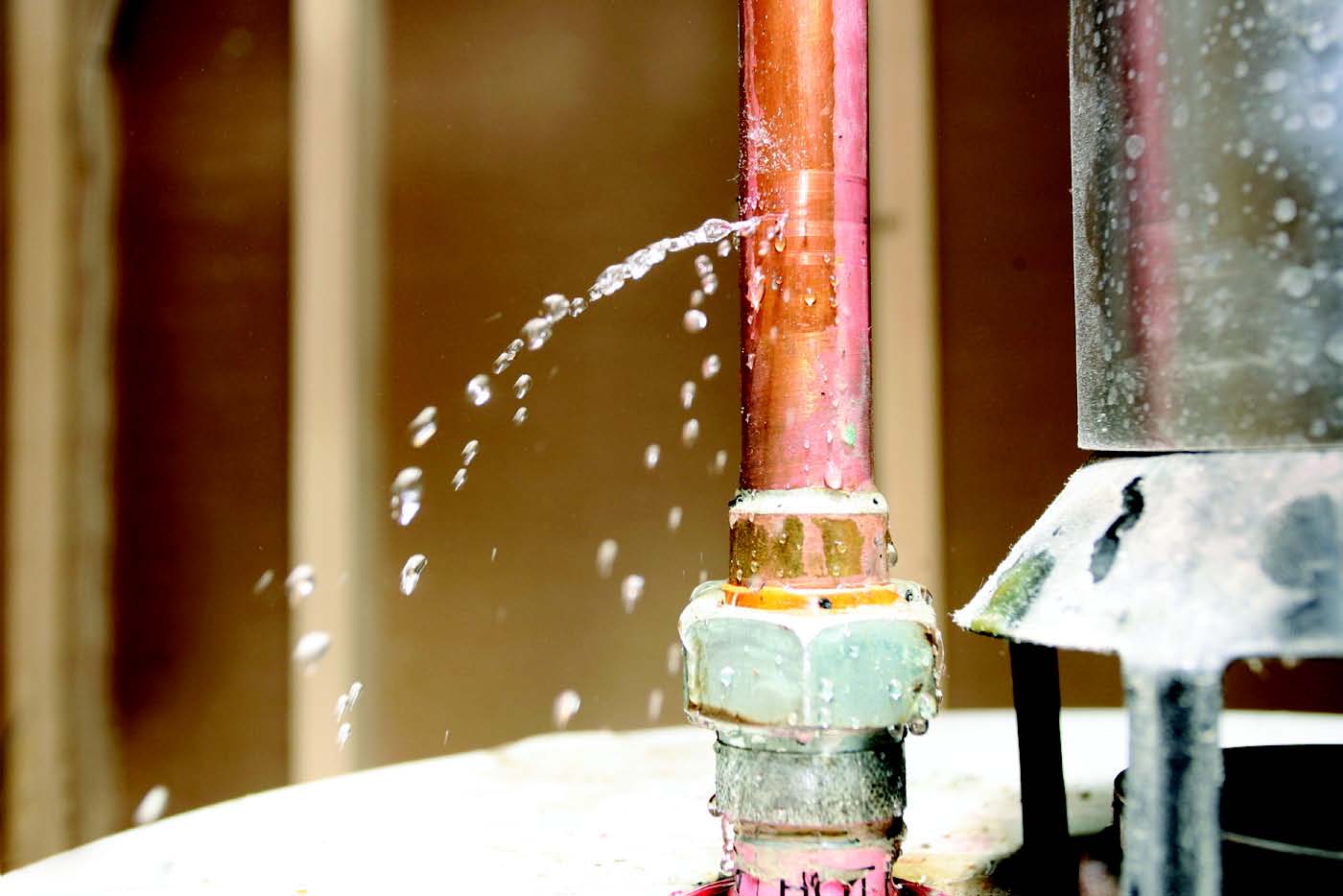

Если труба все же лопается, создается крайне опасная аварийная ситуация, от которой могут пострадать:

• оборудование (трубопроводы и отопительные приборы);
• имущество (затапливается помещение, портятся мебель и другие вещи);
• люди, находящиеся в квартире (разрыв системы теплоснабжения грозит серьезными термическими ожогами).

Причины возникновения гидроудара

В новых системах отопления и водоснабжения вероятность повышения давления и возникновения гидроудара крайне мала. Это объясняется тем, что факторы, приводящие к этому явлению, формируются постепенно. Одним из них становится засорение труб твердыми частицами, которые представляют собой содержащиеся в воде химические вещества, подвергшиеся минерализации, а также грязь и ржавчину. Другим видом препятствия на пути воды становится скопление воздуха, возникающее из-за перебоев с подачей электроэнергии, нарушения работы циркуляционного насоса или ошибок при монтаже компонентов системы.

Давление в замкнутом контуре может возрастать из-за повышенного нагнетания жидкости, которое происходит, если подключенный к системе насос работает на слишком больших оборотах. Также при монтаже отопительных и водопроводных систем нередко применяют трубы разного диаметра. Подобная технология допустима, но требует приведения «разнокалиберных» компонентов к «общему знаменателю» при помощи специальных переходников, а также защиты системных стыков специальным термостатным клапаном.

Гидроудар чаще возникает в тех системах, где вместо классических задвижек и вентилей используют шаровые краны, не отличающиеся плавностью хода. Любое неаккуратное перекрытие воды может привести к значительным колебаниям давления, поэтому данную операцию (например, во время ремонта или замены комплектующих) следует проводить под руководством специалистов в области сантехники и инженерии.

Основные способы защиты от гидроудара

Для уменьшения избыточного давления в трубопроводах и его нейтрализации необходимо соблюдать ряд особых мер. Наиболее простым способом защиты системы от гидроудара становится ее плавное перекрытие. Данный момент всегда указывается в нормативных документах. Перед установкой трубопровода клапана системы плавно закрываются. Во время отладочных работ производится их постепенно открытие, позволяющее стабилизировать давление и обеспечить постоянную скорость потока.

Следующим моментом становится использование специализированных автоматических устройств. В качестве них выступают насосы, настроенные на плавную коррекцию статического давления в трубопроводе. Эти приборы способны автоматически изменять число рабочих оборотов, отслеживая любые колебания в системе, либо оснащаются блоками управления с табло, посредством которых пользователь имеет возможность самостоятельно отрегулировать силу и скорость потока.

Комплексная модернизация системы

Максимальная стабилизация системы (например, в домах со старыми и ненадежными водопроводными и отопительными системами) требует установки оборудования, эффективно нейтрализующего избыточное давление в трубах. Сюда можно отнести следующие виды устройств:

1. Компенсаторы и амортизаторы. В качестве амортизаторов выступают мощные гидроаккумуляторы, способные собирать лишнюю жидкость, устраняя негативные последствия ее скопления. Компенсирующим устройством становится гидроаккумулятор, устанавливаемый по направлению движения воды на участках отопительного контура, где наблюдается наивысшая вероятность колебаний давления в системе. Внешне гидроаккумуляторы выглядят как стальные колбы объемом до 30 литров, состоящие из двух секций, которые разделены каучуковой либо резиновой мембраной.
2. Защитный диафрагменный клапан. Данное устройство размещается на отводе трубопровода для выпуска жидкости при избытке давления. В настоящее время большинство радиаторов отопительных систем комплектуются этим приспособлением. Обычно клапан задействуется при помощи контроллера либо определенного устройства быстрого реагирования. Последнее срабатывает в случае превышения безопасного уровня давления, защищая систему от гидроудара. При опасном всплеске давления клапан полностью открывается, а когда оно понижается до нормального уровня, происходит медленное закрытие регулятора.
3. Термостат с максимальной защитой. Это особый предохранитель, отслеживающий давление в системе и приостанавливающий ее работу до момента достижения показателем критической отметки. Прибор имеет пружинный механизм, размещенный между клапаном и термоголовкой. Система срабатывает при обнаружении избыточного давления и не позволяет клапану полностью закрываться. Данные приспособления устанавливаются строго по указанному на корпусе направлению.

Профилактика систем водоснабжения и отопления

Вместе со строгим соблюдением правил эксплуатации водопроводных систем необходимо 1-2 раза в год проводить особые профилактические мероприятия. Обслуживание оборудования помогает избежать не только гидроудара, но и других деструктивных процессов, приводящих водопровод в неудовлетворительное техническое состояние.

Постоянный поток воды вызывает неизбежные вибрации трубопровода, незначительно изменяя давление в системе. Это необязательно приведет к гидроудару, однако будет способствовать образованию микротрещин в структуре металлической оболочки труб. Если же впоследствии гидроудар все же возникнет, труба может лопнуть именно в местах микротрещин. Особое внимание нужно уделять участкам повышенного внутреннего напряжения, к которым относятся изгибы, механические соединения и сварочные швы.

Профилактика включает в себя следующие мероприятия:

• проверка состояния группы защитных устройств (предохранительного клапана, манометра и воздухоотводчика);
• проверка давления и его корректировка за мембраной расширительного бака;
• проверка степени износа комплектующих и тестирование системы на наличие возможных утечек;
• проверка положения запорно-регулирующих вентилей на течь;
• проверка внешнего вида и функциональности фильтров, задерживающих песок, накипь и мелкие частицы ржавчины с прочисткой и промывкой элементов при необходимости.

Все эти меры предосторожности вполне реализуемы в домашних условиях без привлечения специалистов. Если же в процессе профилактики были обнаружены существенные изъяны тех или иных компонентов, наблюдается течь, либо слышны посторонние шумы, необходимо как можно скорее обратиться в специализированные службы для более тщательного анализа всей системы и ее возможного ремонта.
