Как припаять штекеры к экранированному аудио кабелю?

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на https://сайт/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано

Самые интересные ролики на Youtube

Комплектующие.

Для изготовления кабеля понадобится отрезок двупроводного экранированного кабеля и два разъёма: ОНЦ-ВГ и Jack 3,5mm.

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://сайт/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).

Так соединяются контакты разъёмов с кабелем при подключении выхода компьютера к линейному входу усилителя низкой частоты.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва.

Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком.

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Заметим, что многие производители мобильных устройств могут использовать нестандартные разъемы, эту тему мы рассмотрим в финале статьи.

Перечень необходимого оборудования для ремонта

Для работы нам потребуется:

не сильно мощный паяльник, достаточно 25 Вт. В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Поэтому, если у вас нет его — купите (цена от $3), в быту он всегда пригодится;
канифоль и припой;
новый разъем (проверьте, чтобы он был однотипным с тем, который заменяем).

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

некачественная пайка, необходимо тщательно проверить ее;
проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

обрезаем провод рядом с основанием наушника;
разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
удаляем изоляцию с провода и производим его зачистку и лужение;
если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Нестандартные разъемы

Мы упоминали уже, что многие производители выпускают устройства, где вход на гарнитуре отличается от стандартного. Например, некоторые модели Нокиа (Nokia), Самсунг (Samsung), Эриксон (Ericsson) и т.д. Также часто встречаются гарнитуры, где вместо стандартного штекера, например, WH-205, используется USB разъем.

Что касается технологии ремонта таких наушников, то она практически не отличается от обычной. Единственным исключением может быть поиск оригинального штекера для той или иной модели телефона. Но, учитывая возросшее количество «левых» производителей оригинальных запчастей, купить такой разъем несложно.

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

При желании подобный переходник можно распаять самостоятельно, но учитывая низкую стоимость китайских изделий, в этом нет особой необходимости.

Как видите, правильно паять наушники несложно, все что необходимо для этого – аккуратность и навыки работы с паяльником. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Здравствуйте.

На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств. И казалось бы, все просто - подключил к аудио-выходу устройство и оно должно работать.

Но не всегда так все легко… Дело в том, что разъемы на разных устройствах - разные (хотя иногда и очень похожи между собой)! В подавляющем большинстве устройств используются разъемы: jack, mini-jack и micro-jack (jack в переводе с английского, означает «гнездо»). Вот о них и хочу сказать несколько слов в данной статье.

Разъем mini-Jack (диаметр 3,5 мм)

Рис. 1. mini-jack

Почему я начал с мини-джек? Просто это самый популярный разъем, который только можно встретить в современной технике. Встречается в:

- наушниках (причем, как со встроенным микрофоном, так и без оного);
- микрофонах (любительских);
- различных плеерах и телефонах;
- колонках для компьютеров и ноутбуков и т.д.

Разъем Jack (диаметр 6,3 мм)

Встречается намного реже чем mini-Jack, но тем не менее достаточно распространен в некоторых устройствах (больше, конечно, в профессиональных устройствах, чем в любительских). К примеру:

микрофоны и наушники (профессиональные);
бас-гитары, электрогитары и пр.;
звуковые карты для профессионалов и пр. аудио устройства.

Разъем micro-Jack (диаметр 2,5мм)

Самый маленький разъем из перечисленных. Его диаметр всего 2,5 мм и применяется он в самой портативной технике: телефонах и плеерах. Правда, в последнее время, даже в них стали использовать mini-jack, дабы повысить совместимость тех же наушников с ПК и ноутбуками.

Моно и стерео

Рис. 4. 2 контакта - Моно; 3 контакта - стерео

Обратите так же внимание на то, что разъемы jack могут быть как моно, так и стерео (см. рис. 4). В некоторых случаях это может доставлять кучу проблем…

Для большинства пользователей будет достаточно следующего:

моно - это значит для одного источник звука (подключить можно только моно колонку);
стерео - для нескольких источников звука (например, левую и правую колонки, или наушники. Подключить можно как моно, так и стерео колонки);
квадро - практически то же самое, что и стерео, только добавляются еще два источника звука.

Гарнитурный разъем в ноутбуках для подключения наушников с микрофоном

В современных ноутбуках все чаще встречается гарнитурный разъем: очень удобно для подключения наушников с микрофоном (нет лишнего провода). Кстати, на корпусе устройства, он обычно так и обозначается: рисунок наушников с микрофоном (см. рис. 5: слева - выходы для микрофона (розовый) и для наушников (зеленый), справа - гарнитурный разъем).

Кстати, на штекере для подключения к такому разъему должно быть 4 контакта (как на рис. 6). Более подробно об этом я рассказывал в своей предыдущей статье:

Рис. 6. Штекер для подключения к гарнитурному разъему

Как подключить колонки, микрофон или наушники к компьютеру

Если у вас самая обычная звуковая карта на компьютере - то все достаточно просто. На задней стенке ПК у вас должно быть 3 выхода, как на рис. 7 (по крайней мере):

Microphone (микрофон) - помечается розовым цветом. Нужен для подключения микрофона.
Line-in (синий) - используется, например, для записи звука с какого-нибудь устройства;
Line-out (зеленый) - это выход для наушников или колонок.

Проблемы чаще всего бывают в случаях, когда у вас, например, гарнитурные наушники с микрофоном и на компьютере нет такого выхода… В этом случае есть десятки различных переходников : есть, в том числе и переходник с гарнитурного разъема на обычные: Microphone и Line-out (см. рис. 8).

Так же довольно частая проблема - отсутствие звука (чаще всего после переустановки Windows). Проблема в большинстве случаев связана с отсутствием драйверов (либо установкой не тех драйверов). Рекомендую воспользоваться рекомендациями из этой статьи:

Так же, возможно, Вам будут интересны следующие статьи:

- подключение наушников и колонок к ноутбуку (ПК):
- посторонний звук в колонках и наушниках:
- тихий звук (как увеличить громкость):

Разъемный соединитель TRS (название образовано от английской аббревиатуры наконечник, кольцо, гильза) штыревого типа часто применяется в различных аудиоустройствах. Имеет несколько вариантов исполнения, 3,5-миллиметровый разъем (известный также как мини-джек) ориентирован преимущественно на наушники начального или среднего качества воспроизведения, а также может эксплуатироваться в микрофонных цепях, радиоприемниках, плеерах и различных мультимедийных гаджетах. Разъем данной разновидности довольно популярен также в мобильных телефонах.

Общий вид разъема 3.5 jack

Конструктивные особенности 3.5 jack

TRS имеет три контакта стандартизованных размеров, что позволяет воспроизводить стереофонические сигналы. На штыревой части вилки соединителя, диаметр которой составляет 3,5 мм, выполнено три контактные области, которые расположены последовательно друг за другом и отделяются изолирующими шайбами.

На головную часть наконечника и следующее за ним кольцо подаются сигналы левого и правого каналов стереофонического вещания, ближайшее к корпусу кольцо предназначено для подключения земли, общей для этих каналов. На торцевой части наконечника выполнена дополнительная проточка, которая придает ему хорошо узнаваемую характерную форму. Такое исполнение позволяет фиксировать вилку в рабочем состоянии за счет соответствующего исполнения подпружиненного контакта розеточной части соединителя.

Назначение контактов разъема 3.5 jack

Кабель для соединителя TRS

Самодельный соединительный шнур применяется в тех случаях, когда не хватает длины покупного изделия. Функции кабеля может выполнять практически любой двухпроводный кабель с экраном оплеточного типа. Для передачи сигналов хорошо подходят как витая пара, так и нескрученные провода.

Раскладка проводов кабеля по контактам и их подключение

Из-за небольшого количества рабочих контактов 3.5 jack распиновка не отличается большой сложностью Стандартная распайка изображена на нижеследующем рисунке.

Стандартная распайка 3.5 jack

3,5-миллиметровый джек TRS в ограниченном объеме находит применение в профессиональных устройствах, для которых характерно балансное подключение, используемое с целью улучшения качества. В этой ситуации немного меняется и принимает следующую форму:

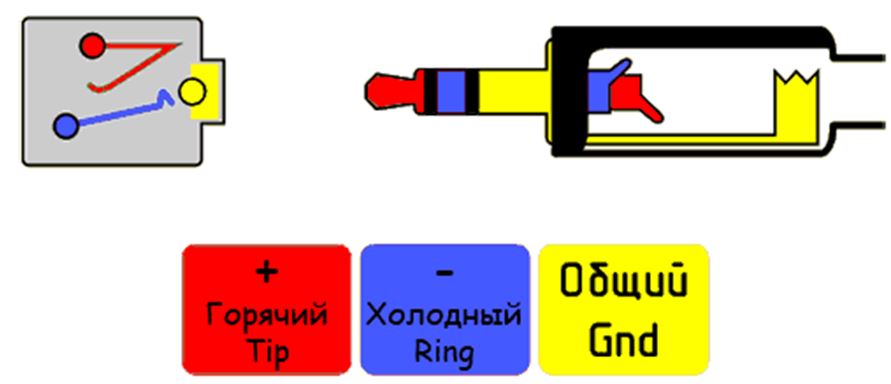

Балансная распайка 3.5 jack

В обоих случаях для подключения используется пайка. Ее выполнение облегчается наличием на канальных контактах кабельной стороны отверстий для ввода жил. Контакт заземления подключается под зажим. Жилы предварительно обслуживаются.

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка (распиновка) проводов, рассказывается в этой статье.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

бесцветный (медный) - общий провод;
красный - правый канал;
зелёный - левый канал;
синий- микрофон;
других цветов - панель управления (кнопки, или "качелька").

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников
, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
, Распиновка наушников

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Распайка проводов наушников

Самый распространённый штекер - это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

1 - левый канал;

2 - правый канал;

3 – общий.

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

Распайка проводов на таком штекере очень простая - ближайшее к кабелю контактное кольцо общий, оставшиеся - правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал - к концу штекера.

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

Распайка проводов в гарнитуре - наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов - от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Подключение гарнитуры к штекерам mikro- и miniUSB

В некоторых телефонах наушники подключаются не к штекеру 3,5, а к разъёму mikro- или miniUSB. При подключении к выводам таких штекеров также есть стандарт. Считаются они слева направо, если смотреть со стороны подключения проводов:

1. общий провод;

2. микрофон, а также кнопки управления;

3. правый канал;

4. левый канал;

5. не подключён.
