Изготовление фундамента по технологии тисэ. Фундамент тисэ: строим самостоятельно Деревянная опалубка для свай тисэ

Добрый вечер. Собираюсь строить дом и баню из рубленного дерева. Выбрал для дома свайно-ростверковый (по технологии ТИСЭ). Про баню чуть позже. К фундаменту решил подойти основательно.
Выбрал ТИСЭ, потому что деревянный дом, не очень тяжелый, грунт суглинок с высоким уровнем вод, ну и не хотелось лишние деньги зарывать в землю, да и к тому же дренаж не нужен, и водоснабжение, электричествто и канализацию без особых проблем можно провести и после возведения фундамента, т. к. не составит проблем прорыть между сваями.
Начнем с начала. Дом.
Деревянный дом 1 этажный с мансардой размером 9х9м с несущей одной стеной ровно по середине. Но у дома еще будет тамбур для входа размером 4,5х1,5м.
Посчитал вес дома. Максимальный вес дома с учетом самого фундамента, крыши и снежного покрова выходит 160 тонн. Умножил на коэффициент запаса 1,3, получилось 208 тонн.
Размеры тех свай, которые я нарисовал при самом худшем грунте выдерживают минимум 8,5 тонн.
У меня получилось 33 сваи. Т. е. получается, что данная конструкция должна выдержать 280 тонн.
Т. к. размеры дома основные 9х9, то я решил делать сваи через каждые 1,5м, т. е. 7 свай на одну сторону. Получилась очень равномерная нагрузка. Схема в приложении.
Ну и чертеж сваи сразу приложил.
Сами сваи и ростверк будут армироваться арматурой 12мм, 2+2 шт. Также арматура будет скрепляться хомутами арматурой 8мм через каждые 500мм.
Доски для опалубки собираюсь брать 25мм.
Ростверк делать на высотре 100мм от земли, на высоту 400мм и шириной 300мм. Под опалубку ростверка изначально хочу закидать песка, затем его раскидать, чтобы снова появился зазор 100 мм.
Далее я решил рассчитать объем необходимого цемента М250 для заливки данного фундамента
Чтобы расчитать объем сваи я ее разделил на 3 составляющие: 1) диаметр 250 мм, высота до расширения 1380мм.
V=ПR2h=3,14х0,13х0,13х1,38=0,073м3
2) диамтр расширения 600м, расчитаем объем половины шара
V=1\2х4\3хПR3=1\2х4\3х3,14х0,3х0,3х0,3=0,19м3
3) диаметр самой нижней части высотой 120 мм
V=ПR2h=3,14х0,13х0,13х0,12=0,006м3
Итого объем одной сваи Vсваи=0,19+0,0006+0,073=0,269=0,27м3
33 сваи х0,27 = 8,91м3
Теперь посчитаем объем ростверка: Vростверка=0,3х0,4х (9х3+8,1х2+4,5+1,2х2)= 6,01м3
Итого весь V=8,91+6,01=14,92=15м3.
Очень экономный фундамент выходит.
Буду постепенно дополнять информацией и выкладывать фото строительства.
Ну а пока прошу прокомментировать мой отчет, правильно ли я все посчитал, правильно ли рассчитал количество свай и расстояние между ними и есть ли какие-то особенности дополнительные которые нужно учесть.
К примеру чем же лучше обшить цоколь?
Нужно ли делать отмостку?
Как лучше сделать полы? Хочу чтобы на 1 этаже был водяной теплый пол.
Нужно ли уширить сверху ростверк, чтобы сразу положить лаги на фундамент?
Достаточно ли 10 см от уровня земли для деревянного дома?

Фундамент ТИСЭ — популярное в малоэтажном строительстве основание, пригодное для возведения каркасных домов и зданий из дерева (бруса и сруба), пенобетона и кирпича высотой в 1-3 этажа. Ключевым преимуществом данной технологии является возможность реализации всех этапов строительства своими руками, без привлечения спецтехники.

В данной статье рассмотрен фундамент по технологии ТИСЭ. Вы узнаете плюсы и минусы данного метода, конструктивные особенности и технологию расчета фундамента , а также получите детальную инструкцию по его строительству.

Конструктивные особенности фундамента ТИСЭ

Фундамент по технологии ТИСЭ изобрел советский инженер-конструктор Р. Н. Яковлев, который опубликовал свои наработки в книгах «Новый метод строительства — технология ТИСЭ» и «Универсальный фундамент ТИСЭ».

Фундамент ТИСЭ представляет собой свайно-ленточную конструкцию, состоящую из двух конструктивных элементов:

  • опорных свай;
  • ленточного ростверка.

Функциональная задача свай — передача нагрузки, исходящей от массы дома, на глубинный, высокоплотный пласт грунта. Сваи ТИСЭ имеют куполообразное расширение в нижней части, за счет которого достигается увеличение устойчивости и несущей способности опоры. Такое решение позволяет вести строительство тяжелых домов в условиях низкоплотного грунта, где обычные сваи будут давать усадку, приводящую к деформации стен здания.

Обустройство свай ведется посредством разработки на участке скважин (с помощью специального бура ТИСЭ-Ф) и их бетонирования смесью марки М200-М300. Опоры в обязательном порядке армируются продольным каркасом из горячекатаной арматуры диаметром 12-16 мм, при этом армокаркас свай связывается с каркасом ростверка, что обеспечивает максимальную жесткость и надежность фундамента.

Обвязка опор выполняется монолитным железобетонным ростверком ленточного типа. Ростверк выполняет соединение отдельно стоящих свай в единую конструкцию, что увеличивает их устойчивость к деформациям под воздействием опрокидывающих нагрузок. Также ростверк выступает в качестве опорной поверхности, на которой размещается цокольное перекрытие и возводятся стены кирпичного дома.

Преимущества и недостатки

Как заявляет изобретатель метода Р. Н. Яковлев, одним из основных плюсов данной технологии является ее экономичность. Автор приводит следующие расчеты: строительство ленточного фундамента сечением 70*40 см и длиной 30 м требует: 0.7*0.4*30 = 8.4 м 3 бетона, тогда как чтобы построить фундамент ТИСЭ из 20 свай длиной 1.2 м и диаметром 0.6 мм, обладающий аналогичной несущей способностью, требуется не более 2-ух кубометров бетона.

Рассмотрим плюсы, которыми обладает данный метод:

  • возможность строить фундамент ТИСЭ своими руками, без привлечения спецтехники;
  • минимальное количество земляных работ — нет нужды выравнивать площадку и разрабатывать траншею, как в случае с ленточным основанием;
  • автономность строительства — отсутствие потребности в электроэнергии, за исключением подачи питания на бетономешалку, которую можно подключить к генератору;
  • высокая устойчивость фундамента в пучинистых и подвижных грунтах, возможность строительства дома в условиях низкоплотной почвы;
  • долговечность — при соблюдении технологии строительства основание прослужит свыше 100 лет;
  • фундамент ТИСЭ универсален — он пригоден для возведения малоэтажных домов любого веса и конфигурации.

Метод ТИСЭ имеет многочисленные плюсы, однако свойственны ему и недостатки. Как свидетельствуют отзывы, процесс строительства сопровождается огромными трудозатратами, поскольку все работы выполняются вручную. Отметим сложность разработки скважин под сваи в условиях высокотвердых грунтов, бурить которые ручным инструментом крайне проблематично.

Дополнительные недостатки данного метода — невозможность обустройства цокольного этажа, и низкая устойчивость свай в болотистых и водонасыщенных грунтах. Однако, в целом плюсы данной технологии более весомы, чем минусы, и ее реализация в индивидуальном строительстве полностью оправдана.

Методика расчета

Расчет фундамента заключается в определении глубины заложения, количества и шага размещения опор. Используемые для разработки скважин буры ТИСЭ позволяют сформировать сваи диаметром 250, 500 и 600 мм, несущую способность каждого размера столбов мы приведем в таблицах внутри инструкции.

  1. Выполнить расчет общей массы возводимого здания. Для этого площадь отдельных конструктивных элементов дома — стен, крыши и перекрытий, умножается на удельный вес м 2 стройматериала, из которого они обустроены.


Глубина заложения столбов зависит от уровня промерзания почвы в вашем регионе. Воспользуйтесь нижеприведенной картой и определите ее величину. Скважины необходимо бурить так, чтобы опорная подошва столба размещалась ниже границы промерзания почвы на 20 см.

Осталось составить схему размещения опор в фундаменте — они должны обязательно присутствовать по углам дома и в местах пересечения стен, оставшееся количество столбов с равномерным шагом распределяется по периметру здания (оптимальное расстояние 2-2.5 м).

Фундамент ТИСЭ своими руками (видео)

Технология строительства фундамента ТИСЭ

Строительство начинается с разметки фундамента — с помощью арматурных кольев вам необходимо обозначить места бурения под сваи. Между кольями натягивается бечевка, которая указывает на контуры стен дома. Выполнив разметку необходимо проверить прямые углы с помощью метода египетского треугольника — на расстоянии 3 м от углового колышка на бечевке делается пометка, такая же пометка, но на расстоянии 4 м делается на перпендикулярной стороне. Далее замеряется диагональ — если она равна 5-ти метрам, значит угол правильный.

Сваи ТИСЭ своими руками делаются по следующей технологии:


Обвязывать фундамент ТИСЭ ростверком можно по истечению двух недель после заливки столбов, на протяжении которых они набирают проектную прочность. Опоры обвязываются ростверком сечением 40*40 см.

Технология монтажа ростверка:


На этом столбчатый фундамент с ростверком по технологии ТИСЭ можно считать готовым. Возводить стены дома можно по истечению 28-дневного периода набора конструкцией прочности.

На этот раз речь пойдёт об одном из наиболее технологичных и простых в устройстве видов оснований для построек с небольшим весом. Мы расскажем, в чём преимущества фундамента ТИСЭ перед другими типами, где его применение наиболее актуально, а главное — как выполнить работы своими руками.

Что такое ТИСЭ и в чём его особенность

Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

В структурном плане фундамент подобен свайному, но имеет меньшую глубину залегания за счёт расширителей в основании каждого столба. Благодаря гидрофобной оболочке бетонных свай исключается их насыщение влагой, то есть при пучении грунт не может порвать бетон — он попросту не примерзает к нему.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350

При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м 2 , позволяющую надёжно опереть на столб 4-5 тонн даже при строительстве фундамента в слабом и влажном суглинке.

Применение ТИСЭ и миф о цокольных этажах

Конечно, фундамент ТИСЭ — вовсе не панацея, но эту технологию можно по праву назвать наименее затратной для строительства в условиях, где без усиленного основания вообще ничего не построить. К неблагоприятным условиям можно отнести пучинистые и водонасыщенные грунты, регионы с глубиной промерзания более полутора метров и участки, близкие к водоёмам.

ТИСЭ, однако, практически бесполезен на плывунах и в скальном грунте. Но незаменим для быстрой постройки небольших хозяйственных зданий и дачных домов каркасного типа. Из-за небольшого веса такие постройки не требуют от фундамента высокой несущей способности.

Существует мнение, что столбчатые фундаменты исключают возможность строительства цоколя или подвального помещения под домом. В стандартном представлении — возможно так и есть, но ведь и столбчатые фундаменты, и ТИСЭ, как их частную разновидность, нередко используют для стабилизации плитных оснований и увеличения несущей способности цоколя за счёт дополнительного опирания на более заглубленные, а, следовательно, более плотные слои грунта.

И оголовки столбов, и ростверк (плита), располагаются на дне общего котлована ниже глубины промерзания. Такой фундамент будет оптимален для зданий на монолитных железобетонных каркасах, характеризующихся значительным весом.

Бурение скважин земляным плугом ТИСЭ-Ф

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2-3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон

Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.

Армирование и заливка

Если вы устраиваете фундамент при высоком УГВ, перед заливкой каждой скважины в неё нужно опускать погружной шламовый насос до полного удаления жидкости. В этом хорошо помогает 20 см зумпф под расширением, где скапливаются остатки воды.

Для армирования сваи используется пенальная конструкция из четырех продольных стержней 12 мм арматуры с поперечной перевязкой хомутами через 40-45 см. В плане армирующий каркас имеет квадратное сечение со стороной 180 мм. Для фиксации арматуры точно по центру сваи на стержни с интервалом в метр надевают дистанционные 35 мм кольца.

Заливка происходит следующим образом: на дно скважины высыпается ведро крупного гравия или дорожного щебня. Устанавливается на место армирующий каркас: если поверх столбов планируется бетонный ростверк, хвосты арматуры выпускают над опалубкой сваи на 30-40 см.

Для заливки используется бетон класса 20-25. Наиболее подходящим с точки зрения уплотнения массы можно назвать пескобетон или бетон на гранитном отсеве с соотношением цемента марки 400 к наполнителю как 1:3,5.

После заливки бетона его нужно уплотнить штыреванием, а затем несколько раз погрузить в скважину вибратор . Верхний торец столба подравнивается мастерком, выступающую арматуру нужно сразу отмыть от цемента. Полную прочность сваи набирают как и любой бетон — за 28 дней, но уже спустя 100 часов возможно начало возведения надстроек, а бетонный ростверк можно и вовсе отливать в один день со столбами.

Ручное изготовление свай — преимущества и недостатки

Фундаменты ТИСЭ не произвели революцию — наливные сваи с расширением внедрились в стройку гораздо раньше. И есть ряд обстоятельств, когда предпочтение нужно отдать стандартному методу устройства такого фундамента без хитрых буровых приспособлений.

В самом начале мы заметили, что предел прочности столба гораздо выше опорной способности грунта даже при наличии расширения. Эту разницу можно использовать с пользой, если устраивать расширение вручную, и правильно его армировать, что позволит увеличить шаг установки свай до 3-4 метров.

Под такие столбы копаются колодцы 100х100 см, дно заливается на 150 мм с закладкой решёток из 14 мм прутьев арматуры в два слоя и закладными для армирования сваи. После этого строится опалубка — квадратный столб с просветом внутри 200х200 мм, расходящийся трапецией из фанеры в 35 см от основания. Так появляется возможность соорудить пропорциональное по прочности расширение, правильно армировать и гидроизолировать бетон, устроить подсыпку вокруг столбов материалом, не подверженным пучению.

Альтернативный способ заливки по ПЭТ-трубам

В заключение приведём аналогичный вариант исполнения такого фундамента, в котором используются некондиционные ПЭТ или широкие ПНД трубы. Способ особенно хорош при наличии минимальной механизации — бензобура или КБМ от местных коммунальных служб.

Скважина диаметром 400 мм отрывается на 50 см ниже глубины промерзания, на дно заливается 30 см бетона по песчаной подсыпке. В схватившийся, но не застывший бетон вставляются и выравниваются по уровню пластиковые трубы, выполняющие впоследствии роль опалубки, гидроизоляции и обсадной гильзы, препятствующей примерзанию грунта.

Диаметр труб должен быть не менее 200 мм, для легких бытовых построек допустимо использование стандартных 110 мм труб при шаге свай не более 1,6 метра. Заливать столбы нужно пескобетоном, штыревать его и усаживать вибрацией, а после загнать внутрь 3-4 прута 12 мм арматуры во всю длину сваи, не беспокоясь о защитных слоях.

Затевая строительство собственного дома нельзя не учитывать особенности почвы в месте застройки. Существует такое понятие, как пучинистость грунта. Оно характеризует способность почвы менять объем при сезонных перепадах температуры. Показатели разнятся в зависимости от влажности грунта и разницы в температурах. Строительство обычного свайно-ленточного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты. А применение фундамента по ТИСЭ технологии позволяет избежать таких проблем. Столб с расширением внизу надежно укрепляется в грунте, и промерзающая земля не сможет оказать на него давления необходимой силы, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье речь пойдет о том, как сделать фундамент ТИСЭ своими руками.

Принцип выбора фундамента в зависимости от типа почвы

Мекозаглубленный фундамент (МЗФ) становится единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или сооружение дренажа невозможны в силу различных обстоятельств. С его возведением появляется другая проблема: в течение всего холодного сезона сила морозного пучения будет приподнимать фундамент. А весной, после прогрева почвы, основание будет возвращаться на место, но с незначительными сдвигами. Такое явление не считается особо деструктивным для домов из дерева, но каменным строениям подобные смещения строго противопоказаны.

  • Учитывая вышесказанное, мелкозаглубленный фундамент хорошо применять на песчаных почвах. А если и устраивать его на грунтах, склонных к пучению, то только в случае, если планируемое строение не отличается большими габаритами и весом. Не обойтись при этом без армирования стен и самого фундамента.
  • Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности почвы. Близкое залегание грунтовых вод и высокая степень пучения зимой не скажутся на прочностных характеристиках дома, возведенного на фундаменте этого типа.

Фундамент ТИСЭ

  • Индивидуальное строительство из любого материала требует качественного основания. Большинство существующих видов предполагают значительные денежные расходы, в то время как, бюджет зачастую бывает совершенно на них не рассчитан. Поэтому главными принципами стала цена (которая ниже аналогов в три-четыре раза) и безопасность для окружающей среды. При этом экономичность ничуть не сказалась на комфорте.
  • Датой «рождения» ленточного фундамента ТИСЭ можно считать 90-е годы XX в. Тогда был разработан бур, позволяющий создать углубление под сваи с нижним расширением, а все затраты при установке сводились к минимуму. Расширение у основания столба в разы увеличивает его несущую способность и повышает сопротивляемость к разрушительной силе промерзающего грунта. Дальнейшее развитие технологии было ознаменовано тем, что разработчик предложил приподнять ростверк, связывающий сваи, на расстояние 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых вспучившейся почвы.

Его надежность позволяет строить здания на разных типах грунта:

  • глина;
  • суглинок;
  • песчаные почвы;
  • супесь.

Определенное ограничение в его использовании накладывает только наличие на участке плывуна. Он не позволит создать качественную основу для закладывания свай.

Не играет роли и назначение постройки: дом, гараж, баня или сарай - для универсального фундамента ТИСЭ нет препятствий по этим параметрам, равно как и по используемому материалу. Строить можно из кирпича, пеноблоков, бруса - одинаковая устойчивость будет обеспечена в любом случае. Данная технология идеальна для малоэтажного частного строительства.

Свайный фундамент тисэ

  • У сваи есть одна особенность - расширение внизу, равное 60 см. С появлением бура, способного выполнить необходимое углубление в грунте, процесс монтажа перестал считаться сложным и трудоемким. Наоборот, быстрота возведения стала одним из достоинств фундамента ТИСЭ.
  • Называть такие сваи инновационной разработкой было бы ошибкой. Столбы под фундамент, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Сделав необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

Фундамент тисэ технология бурения

  • Проще всего работы проводятся в песчаных грунтах. Глина и суглинок жестче, и тяжелее поддаются бурению. Но и значительного расширения твердая почва не потребует.
  • Бурение происходит на требуемую глубину, но опорная часть сваи должна целиком располагаться ниже уровня промерзания. Определенные сложности может создать попавшийся на пути камень значительных размеров. Тогда бур будет не в состоянии его пройти. В этом случае придется заняться устранением препятствия вручную.
  • Когда уровень залегания грунтовых вод невысок, проделанную скважину требуется сразу же залить бетоном, чтобы предотвратить обрушение.

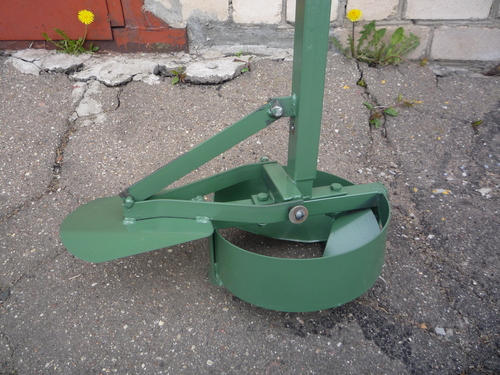

  • Сам бур имеет несложную конструкцию, но она позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
    • вертикальная стойка с ручками;
    • откидной нож с тягой;
    • емкость для сбора грунта и резцами, расположенными на дне, для вхождения в почву.
  • Оператор начинает процесс бурения, который на первом этапе не отличается от привычного, а по достижении нужного уровня глубины откидывается нож. Он благодаря тяге продолжает выбирать грунт, который в свою очередь собирается в емкость и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр шурфа в мм.

Как правильно выполняется армирование

Усиления потребуют как само столбчатое основание, так и ростверк.

Придание прочности сваям

  • Назначение этой процедуры - не допустить разрушения расширенного основания и самой опоры в процессе замерзания и вспучивания грунта. Для армирования берется арматура диаметром 10 - 12 мм, сформированная в П-образные пруты. Они сверху соединяются проволокой.
  • Перед тем, как монтировать арматуру, ее обязательно очищают от загрязнений, проявлений коррозии и краски (если таковая имеется). Эту процедуру выполняют с помощью металлической щетки. Нужна она для того, чтобы остатки старого покрытия и грязь не препятствовали сцеплению прутов и раствора.

  • Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие, чтобы он не имел полости. То есть, использование труб считается недопустимым, поскольку случайно попавшая внутрь нее жидкость во время морозов вызовет растрескивание арматуры, а следом и разрушение столба.
  • Когда проводится усиление самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

  • Диаметр применяемой для этой цели арматуры равен 10-14 мм. Это тот случай, когда больше не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он гораздо хуже включится в контакт с бетоном. Рассчитать количество прутьев можно в зависимости от их диаметра. Данные приведены в таблице.
  • Прут нарезается в длину таким образом, чтобы он не доставал пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы арматуры не требуют крепления между собой. Нарастить недостающий по длине прут достаточно просто: два куска просто кладутся внахлест.

Монтаж происходит следующим образом:

  • выполняется гидроизоляция опалубки;
  • на изоляционный слой с интервалом в 1 или 1,5 метра набрасываются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
  • на сформированные «лепешки» укладывается нижний слой арматуры;
  • производится заливка бетоном, немного не доходя до края опалубки;
  • на раствор укладывается второй слой арматуры;
  • заливка завершается до самого верха.

Бетонирование свай

Некоторые затруднения возникнут, если уровень грунтовых вод достаточно высок. Как уже упоминалось, такая особенность потребует заливки раствором сразу же после проведения работы по бурению. В случае, когда быстро это сделать не удалось, или вода успела заполнить скважину, ее придется откачивать насосом или вычерпывать.

Заливка будет происходить поэтапно:

  • армируется расширение;
  • заливается широкий элемент сваи;
  • укрепляется сам столб;
  • устанавливается «рубашка» из рубероида;
  • окончательное бетонирование сваи.

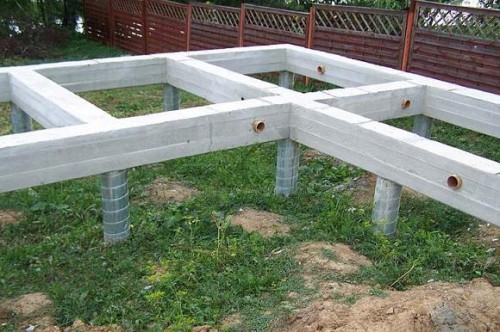

Монтаж ростверка ТИСЭ

Завершающим этапом при создании фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного застывания свай (спустя примерно 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичного - 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже упоминалось выше. Конструктивных различий между ним и привычным «вкопанным» вариантом нет. Разница заключается лишь в уровне заложения. Такое «подвешенное состояние» обеспечивает преимущества фундамента по следующим показателям:

  • экономия на материалах для гидроизоляции. Можно выполнить все работы, обойдясь при этом пятью-шестью рулонами рубероида обычной ценовой категории;
  • подъем над уровнем земли не позволит фундаменту разломиться на почвах склонных к сезонной пучинистости;
  • такой «зазор» создает идеально вентилируемое пространство - прекрасное профилактическое средство против плесени, сырости и размножения грибков;
  • объем земляных работ сводится к минимуму.

Если строение располагается на участке с большим уклоном, то элемент будет ступенчатого вида, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

  • Вначале площадь между сваями заполняется грунтом, шлаком или песком в уровень с бетонными основаниями. Ширина «насыпи» должна соответствовать толщине ленты фундамента с припуском на 200 мм. Все тщательно утрамбовывается. Поверх прокладывается рубероид или полиэтилен.

  • Опалубка выполняется с использованием кольев и обрезной доски. Материала потребуется немного больше, чем при сооружении опалубки по другой технологии, но данное условие нельзя считать существенным недостатком.
  • Желательно проводить процедуру цементирования в максимально сжатые сроки, не более двух дней. Предпочтительно все-таки уложиться с заливкой за день. Гладкого основания можно добиться, если застелить опалубку толем. Нельзя выполнять работы при отрицательных температурах.
  • Опалубка снимается на 22 день после заливки и из-под ростверка можно удалять насыпь. Балку можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем имеются планы по возведению стен по технологии ТИСЭ, то покрывается вся поверхность ростверка кроме той, которая непосредственно будет контактировать со стеной.

Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

Все действия укладываются в десять основных этапов

  • Потребуется разметить оси фундамента.
  • Обозначить места расположения свай.
  • Пробурить скважины.
  • Проложить гидроизоляцию стенок.
  • Установить заготовленные каркасы в скважины согласно технологии.
  • Произвести заливку столбов фундамента.
  • Наметить уровень будущего ростверка.
  • Смонтировать опалубку.
  • Создать гидроизоляционный слой стенок опалубки.
  • Выполнить армирование и заливку ростверка.

Фундамент тисэ видео

Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

Фундамент, изготовление которого проводилось по технологии ТИСЭ замечателен тем, что затраты на его строительство предельно минимальны.

Если Вы планируете возвести дом своими руками, то представленный фундамент будет наиболее приемлемым решением. Конструкция такого фундамента отличается простотой, а несущая способность будет на достаточно высоком уровне.

Такой ростверковый свайный фундамент, изготовленный своими руками, обеспечит высокий уровень прочности и надежности всей конструкции. Одно из преимуществ данной технологии – возможность создания фундамента даже теми людьми, которые имеют минимальные навыки строительства.

Особенности конструкции

Винтовые сваи ТИСЭ являются ключевым элементом столбчато-ленточной конструкции фундамента. Представленный свайный фундамент опирается на буронабивные сваи типа ТИСЭ, несущая способность которых зависит от того, как именно собирать всю конструкцию своими руками.

Ленточный ростверковый фундамент, в состав которого входят винтовые сваи ТИСЭ, оснащен армированными сваями, которые можно связать своими руками при помощи железобетонного ростверка.

Такие сваи ТИСЭ, как правило, отличаются высокой степенью прочности и имеют особую форму. Эти буронабивные изделия оснащены полусферическим расширением, благодаря технологии изготовления они обладают высокими прочностными характеристиками.

Эта особенность технологии позволяет значительно увеличить площадь опорной зоны. Из-за этого несущая способность фундамента увеличивается в несколько раз.

Представленный ленточный фундамент, созданный своими руками с помощью современной технологии, может без труда выдерживать уровень нагрузки не только каркасных строений, но и сооружений, построенных из камня. При этом несущая способность фундамента такова, что просадки практически не возникает.

О преимуществах технологии

Устройство фундамента подразумевает размещение на нем как легких каркасных, так и каменных домов. Стоит добавить, что фундамент на сваях ТИСЭ может конструироваться без ориентировки на уровень грунтовых вод.

Он может взводиться как на грунте, состоящем из мелкого песка, так и на плотных глиняных слоях. Для бурения отверстий под скважину используется бур.

Кроме того сваи ТИСЭ обеспечивают высокую степень сейсмоизоляции в тех районах, где наблюдается повышенный уровень сейсмологической активности.

Забивка свай возможна даже в условиях вечной мерзлоты, устройство изделий позволяет им сохранять свои свойства даже в экстремальных условиях.

Устройство такого фундамента отличается тем, что конструкция полностью поглощает все вибрации воздействующие на дом. очевидны:

  • Универсальность и применимость к строениям любого типа;
  • Возможность возведения на почвах, под которыми может быть любой уровень грунтовых вод;
  • Возможность возведения дома на пучинистых грунтах;
  • Использование в качестве сейсмоизоляционного материала;
  • Возможность произведения закладки на любой глубине вне зависимости от степени промерзания грунта.

Как изготовить бур ТИСЭ?

Основная сложность при проведении работ, связанных с формированием фундамента такого типа, заключена в формировании специального расширения, имеющего форму полусферы.

Необходимо специальное устройство – бур. Его без особых трудностей можно сделать из обычной дисковой пилы. Для этого она разрезается на две части, а затем приваривается к наконечнику под нужным углом наклона к горизонтальной поверхности.

В результате получается две режущих кромки, которые располагаются диаметрально противоположно. Бур снабжается накопителем, который имеет цилиндрическую форму.

Эта часть может быть выполнена из металла. Для того чтобы создать бур, можно применить отрезок водопроводной трубы с диаметром равным 25-30 см.

Бур будет производить разрезку кромок и земля будет с легкостью выводится на поверхность. Самый простой и не затратный способ, с помощью которого можно изготовить бур для свай ТИСЭ, основан на последовательном приваривании небольших кусков трубы, на протяжении всей длины буровой штанги.

По этим трубкам может двигаться металлический прут. К концу штанги приваривается петля, к которой прикрепляется полоска из металла.

Эта полоска впоследствии и будет выполнять функцию режущей кромки. К ее середине нужно приварить еще одну петлю, а к концу передвигающегося прута – третью.

На отрезке между второй и третьей петлей следует приварить металлический стержень. В том случае, когда пруток будет подниматься вверх, пластина, оснащенная лезвием, будет прислоняться к штанге и постепенно отклоняться в вертикальной плоскости.

Особенности монтажа фундамента и свай ТИСЭ

Для того чтобы правильно возвести фундамент, используя при этом сваи ТИСЭ, необходимо неукоснительно соблюдать ряд обязательных условий. Установка свай производится таким образом, что основание располагается ниже отметки промерзания грунта.

Все работы, связанные с расширением основания сваи производятся с ориентировкой на строительные нормативы, при этом обязательно выполняется обязательное армирование и последующая трамбовка слоев бетона, которым заливается конструкция.

Нужно учитывать, что расстояние от земли до ростверка должно быть равно 10-15 см. Вначале производится разметка контура. При проведении таких работ не обойтись без:

  • Колышков;
  • Реек;
  • Обносных досок;
  • Металлической рулетки;
  • Строительного пузырькового уровня.

Помимо этого следует соблюдать следующие правила:

  1. Равенство диагоналей прямоугольника.
  2. Принцип соотношения сторон 3:4:5.
  3. Теорему Пифагора.

Расширение и бурение скважины

В тех местах, где планируется производить бурение скважины, под сваи выкапываются ямки с глубиной в 8-12 сантиметров, после чего начинается процесс бурения.

Он производится с участием специального бура ТИСЭ. При этом уровень глубины регулируется с помощью штанги, а забор грунта и его последующее разрыхление проводится с помощью грунтоподъемника.

С целью оптимизации процесса бурения нужно подготовить пять-шесть скважин, после чего произвести их последовательное расширение.

Благодаря такой последовательности выполняемых действий время, необходимое для переоборудования бура существенно сократится.

Для того чтобы бурение происходило легко, вечером в скважину следует залить приблизительно 5 ведер воды. Утром это значительно облегчит процесс расширения.

При произведении бурения расширения нужно чтобы штанга постоянно вращалась. Для этого на нее надевается откидная лопатка и при помощи шпильки прикрепляется подъемнику грунта. Сама лопатка поднимается при помощи шнура, а ее опускание производится под действием собственного веса.

Армирование свай

В большинстве случаев применяют сваи буронабивного типа, также нередко включение винтовых и буроинъекционных железобетонных изделий.

При проведении армирования значительно увеличиваются прочностные характеристики изделий. После того, как арматурные прутья заливаются бетоном, образуются железобетонные сваи, наряду с этим повышается надежность всего сооружения.

Для создания бетонного раствора применяется цемент марки М300. Диаметр арматуры равен 10-12 миллиметрам, если планируется создать ленточный ростверк, то показатель диаметра должен быть увеличен.

Для формирования опалубки применяется рубероид. Армирование свай проводится с помощью решетчатых конструкций, где сечение имеет форму квадрата, круга, прямоугольника или многогранника.

Наряду с созданием основного каркаса нужно соорудить арматурный каркас, предназначенный для ростверка. После этого производится опускание в скважину рубероида с таким наклоном, чтобы он образовал трубу.

В эту трубу устанавливается заранее изготовленный арматурный каркас. Заливка бетонного раствора в скважину осуществляется в несколько этапов.

Сначала вливается небольшая часть всего раствора, затем нужно аккуратно опустить глубинный вибратор и уплотнить бетонный слой. Все вышеописанные действия повторяются некоторое количество раз.

Бетонирование ростверка

В фундаменте ТИСЭ ростверк используется для того, чтобы перевязывать сваи и равномерно распределять между ними уровень нагрузки.

Ввиду того, что грунт нигде не соприкасается с лентой, пучение фундамента исключается. После того, как производится заливка двух рядом стоящих свай, начинается бетонирование ленточного фундамента.

Опалубка монтируется с ориентировкой на технологию ТИСЭ. В установленной опалубке размещается гидроизоляция, которая изготавливается с применением полиэтиленовой пленки, рубероида или пергамина. Ростверк подвергается гидроизоляции для того, чтобы избежать пропитывания песка бетоном.

Нет похожих записей.
