Лидерное бурение под сваи подразумевает сверление скважины диаметром 80-90% от ширины опоры. В нее потом забивают стальной либо бетонный шпунт, преодолевая до 20% грунтового первоначального сопротивления. Точность и скорость монтажа значительно увеличивается.

В случае сильного промерзания земли зимой погружение сваи производится способом вдавливания. Наша компания производит лидерное бурение под сваи оперативно и качественно.

Предназначение технологии

Эта манипуляция осуществляется на подготовительной стадии перед монтажом свай. Название лидерное бурение скважин под сваи получило от английского слова «lead», означающее «направлять». Этой функцией наделен шурф, который регулирует балку во время ее погружения в почву.

Как правило, лидерное бурение буронабивных свай осуществляется в определенных ситуациях:

• монтаж фундамента на сверхплотной почве;
• необходимость в установке конструкции на скальных породах;
• требование вертикальности свай в сыпучей почве;
• погружений сверхдлинных балок.

В некоторых случаях данная технология позволяет минимизировать силовое воздействие на сваю при погружении. Свайное бурение поможет заглублять балку компактными и маломощными вибропогружателями.

Строительные манипуляции в городе связаны с многочисленными ограничениями. Одним из них является обеспечение высокой степени безопасности недвижимости, которые находятся близко к стройке. С данной точки зрения бурение свай под фундамент в Московской области лидерным методом дает возможность надежно погружать материал. При установке в шурф нет ударной волны, а потому отсутствуют повреждения у рядом стоящих зданиях.

Заглубляя балку, мы исключаем шум, а потому способ актуален для густонаселенных городов, таких как Москва. Вибропогружатели и буровые установки работают очень тихо.

Стадии работ при лидерном бурении

Предварительное бурение под сваи, цена которого приемлема у нас, заключается в следующих этапах:

• земляные манипуляции;
• разметка проектных осей;
• подбор оптимального оборудования, монтаж и проверка соосности;
• подготовка шурфа и проверка риска обвала стенки;
• погружение балки до необходимой отметки;
• проверка сваи.

Расстояние между лидерами обязательно соответствует нормативам, поскольку при маленьком промежутке присутствует риск осыпания стенок во время работы молота.

Расчет актуальной цены

Стоимость услуги бурения свай зависит от определенных факторов:

• длина балки;
• поперечное сечение будущего лидера;
• сложность грунта.

Дополнительными критериями формирования цен считаются класс оборудования, степень механизации процесса (машина для бурения свай либо ручной метод), выбранная технология и масштабность планируемых работ. Например, использование шнекового оборудования значит небольшое увеличение высотного уровня от земляной поверхности за счет подготовленной почвы. Занимаясь расчетом стоимости, мастера дополнительно вносят статью расходов - чистка котлована.

Преимущества сотрудничества со «СтройСпецТех»

Заказывая у нас услугу лидерного бурения, клиент получает массу плюсов:

• высокое качество - применяем инновационное оборудование и инструменты;
• опыт мастеров - позволяет нам выполнять заказы разной степени сложности точно в срок;
• квалификация - специалисты обладают огромным профессионализмом и знаниями в этой области;
• приемлемые цены - мы подбираем методику работы, исходя из индивидуальных особенностей объекта. Это гарантирует минимальные расходы на реализацию проекта.

Сотрудничество с нами будет выгодно для частных лиц и крупных предприятий.

Вы заинтересованы в услугах лидерного бурения под сваи в Москве и Московской области? Обратитесь к нашим специалистам - они решат вашу задачу за указанное время. Доступные цены на все услуги, существенная экономия времени, отсутствие забот при работе с документацией - вот лишь краткий список преимуществ, которые вы получите, обратившись к нам!

*У нас никогда не бывает некачественных проектов свайных фундаментов. Мы полностью отслеживаем и исполняем все проектные решения. Наша работа полностью соответствует требованиям свода правил проектирования и строительства, а также правилам проектирования фундаментов.

Стоимость работ

Что такое лидерное бурение?

Лидерное бурение – процесс изготовления подготовительной скважины, предназначенной для погружения стальной, бетонной или железобетонной сваи в случае сложных грунтов на строительной площадке. Например, промерзшие грунты, содержащие прослойки песка или крупнообломочного грунта большой толщины, обломки строительных конструкций или остатки ранее построенных зданий и т. п.

В слой песка толщиной 2 – 2,5 м почти невозможно забить сваю . Свая в песке опирается только своим нижним торцом, а боковые ее поверхности по песку только скользят. Т. е. при забивке получают только «сваю-столбик». Через некоторое время песок под этим «столбиком» теряет несущую способность и свая проседает. Лидерной скважиной проходят слой песка и часть грунта под ним. В результате погружаемая свая в грунте, расположенная ниже песчаной прослойки, получает сопротивление движению и от подошвы сваи, и от ее боковых поверхностей.

Если при геологических исследованиях стройплощадки обнаружено, что при погружении свай возможно попадание на крупные обломки строительных блоков или плит, то лучше провести бурение лидерных скважин, чем потом решать проблемы с разрушившимися сваями или со значительно изменившими свое вертикальное положение. Иногда такие сваи выходят за зону будущего ростверкового фундамента. В этом случае сваю нужно выдергивать или срубывать ту часть ее оголовка, которая не помещается.

Лидерное бурение скважин под сваи по СНиП, технология

В соответствии с разделом 11 СНиП 3.02.01-87, бурение лидерных скважин, подмыв свай и другие технологические приемы – это дополнительные меры, которые облегчают работы по погружению свай или шпунтов.

Лидерные скважины следует использовать:

В случаях, когда на строительной площадке для пробных погружаемых свай скорость вибропогружения менее 50 мм/мин или отказ (величина погружения после удара) свай не превышает 0,2 см;

Когда железобетонные сваи погружаются забивкой на расстоянии менее 5 м от стальных подземных трубопроводов, в которых давление перекачиваемой среды не более 2 МПа;

Когда оценка опасности вибрационных или ударных воздействий показала неприменимость этих методов погружения вблизи существующих зданий;

В случаях, когда в грунте не более 30% строительных крупнообломочных отходов;

В грунтах с пластично-мерзлым состоянием и/или с повышенным модулем деформации и т. п.

Лидерно бурение - видео

Принципы и способы лидерного бурения

Для лидерного бурения используются несколько принципиально разных способов бурения. Среди них наиболее распространены следующие:

А. Бурение шнековое . Является самым распространенным из применяемых в технологии бурения скважин. Используется при бурении несложных грунтов – песчаных, супесчаных, глинистых, мелкообломочных, щебнистых и т. п. Т. е. грунтов I – V категории по сложности бурения.

Его суть в том, что для бурения используется сплошной шнек, имеющий длину равную или большую глубины разбуриваемой скважины. Шнек состоит из центрального стержня, обычно изготавливаемого из высокопрочной трубы, поэтому полого по всей длине и спирально навитой реборды с шагом, не позволяющим грунту ссыпаться вниз, которая приварена к стержню двухсторонним сплошным швом. На нижнем конце шнека обычно с помощью шестигранного соединения крепится грунто-разрушающий инструмент. При вращении шнека грунт раздробляется и постепенно поднимается по шнеку. Часть грунта понятого шнеком выше уровня стройплощадки высыпается со шнека и ее нужно убирать от устья скважины. После достижения скважиной заданной глубины шнек, продолжая вращать, поднимают на поверхность, относят краном в сторону и освобождают от выбуренного грунта. Диаметр шнеков изменяется от 72 до 750 мм или даже больше.

Б. Бурение роторное. Способ используется в тех случаях, когда грунт имеет скальные прослойки, валуны или он крупнообломочный или засоренный обломками строительных конструкций,

В этом случае бурильный инструмент представляет собой стальную трубу высокой прочности, которая используется как обсадная колонна. Внутри помещается тоже полая штанга, на нижнем конце которой закрепляется буровое долото – двух или трех-лопастное, или истирающе-режущее, фрезерное, пикообразное и т. п.

Разрушенные породы вымываются потоком воды или глинистого раствора, который подается через полость в штанге и выполняет три основные функции:

Охлаждает буровое долото, защищая его от перегрева и разрушения;

Выносит на поверхность, т. е. на уровень строительной площадки разрушенные породы;

Если обсадная труба не используется, то глинистый раствор, просачиваясь в рыхлый грунт, укрепляет стенки скважины и гидравлическим давлением предохраняет их от обрушения в скважину.

Глинистый раствор может подаваться как через буровую штангу, так и через зазор между обсадной трубой и стенками скважины. В обоих случаях выходит он между обсадной трубой и буровой штангой.

В. Ударно-канатный. Способ старинный, но для скважин небольшого диаметра и глубины может использоваться.

Суть его в том, что в грунте делают небольшое углубление, в которое сбрасывают с высоты нескольких метров «буровой снаряд» – отрезок трубы с одной или двумя продольными прорезями в стенке. Труба втыкается в грунт, разрыхляет его и набирает во внутреннюю полость. Трубу опять поднимают и сбрасывают. После заполнения полости грунтом, трубу относят в сторону и через прорези освобождают от грунта. Если использовать обсадную трубу, то процесс идет быстрее и грунт не осыпается.

Лидерное бурение скважин под сваи - бурение, выполняемое перед погружением сваи. Целей у такого предварительного бурения может быть несколько: снижение динамической нагрузки, передаваемой при забивке сваи на близлежащие строения, снижение шума от работы дизель-молота, увеличение длины используемой сваи (при погружении в плотные грунты). Также лидерное бурение применяется в случае наличия в геологическом разрезе песчаной прослойки более 2 метров. Решение об устройстве лидерных скважин принимается проектировщиком на основании отчета об инженерно-геологических изысканиях, либо в процессе работ когда сваи не доходят до проектных отметок.

Диаметр шнека при лидерном бурении под сваи 300х300 принимается 250мм-300мм в зависимости от категории грунтов. Глубина бурения, обычно, на 0,5-1 метр меньше глубины погружения сваи. Также, например, для забивки 10-метровой сваи, при залегании метровой песчаной прослойки на глубине 5 метров, может быть назначено бурение на глубину 6-6,5 метров для снижения негативного эффекта песка при погружении свай.

Применяемое оборудование

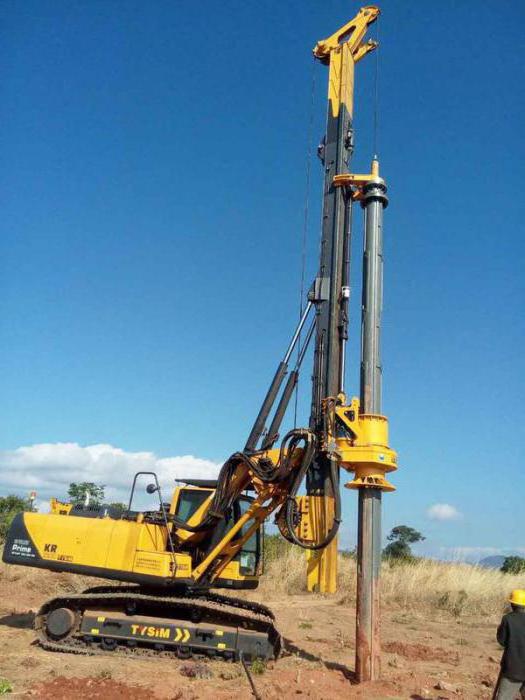

Бурение выполняется копровыми (сваебойными) установками с буровыми вращателями вместо свайных молотов, либо экскаваторами с гидробурами. Первые позволяют обеспечить практически идеальную вертикальность скважины за счет высокой мачты, а экскаваторы обеспечивают колоссальную производительность (до 80 скважин в смену и более). В отличие от гидробуров, вращатели на копрах имеют электропривод и потребляют достаточно большую мощность (до 100кВт). В случае, если заказчик не может обеспечить нас электроэнергией, мы используем свои генераторы.

• Гидравлические вращатели Hydra T8000 0 на экскаваторах
• Гидравлическая буровая установка Soilmec R-312HD
• Электрические вращатели СО-2 на копровых установках
• Гидравлические вращатели Delta на телескопических ямобурах

Стоит помнить, что при лидерном бурении, грунт, выбираемый шнеками из скважины увеличивает высотную отметку поверхности земли (котлована) на 10 и более сантиметров (в зависимости от глубины и диаметра бурения). В нашей практике бывало, что отметка котлована поднималась до полуметра. Этот грунт необходимо выбирать вручную т.к. забитые сваи мешают работе техники, поэтому целесообразно в таких случаях производить откопку котлована с определенным запасом.

Необходимо грамотно подходить к производству работ по бурению т.к. при забивке сваи, скважина, находящаяся в непосредственной близости часто осыпается из-за динамических нагрузок при работе молота.

В вертикальном положении на участках с плотным грунтом. Такой метод наиболее актуален в зимний период, ведь облегчает процесс забивания шпунта при закладке фундамента.

Популярность подобной технологии ежегодно увеличивается. Лидерное бурение позволяет не только уменьшить сопротивление грунта, но и погрузить конструкцию на большую глубину. Помимо этого, при выполнении работ снижается уровень шума и вибрации. Это одно из преимуществ метода.

Особенности

На стадии проектирования специалистами определяется метод закладки фундамента, а также уточняются требования к технологии и исполнителям.

Бурение лидерных скважин осуществляется только после проведения подготовительных работ. В первую очередь определяются размеры свай. Диаметр лидерных скважин должен быть на 3-5 сантиметров меньше, чем диаметр конструкции из железобетона.

Все работы должны проводиться в соответствии со СНиП. Лидерное осуществляется перед забиванием железобетонных конструкций в грунт. Такая технология применяется очень часто из-за снижения уровня вибрации и шума. Ведь сваи вбиваются в грунт быстро и без особых затруднений.

Диаметр шнека, который применяется при бурении скважин, зависит от того, какой грунт находится в основании. Глубина должна быть примерно на 1 метр меньше, чем глубина погружения сваи. Стоит отметить, что забивка железобетонных конструкций, а также предварительное бурение тщательно планируются многими специалистами. Это позволяет полностью соблюдать технологию и оптимально разместить сваи в каждом конкретном случае.

В каких ситуациях требуется такое бурение

Лидерное бурение скважин под сваи часто применяется при закладке фундаментов на основе свай. При этом конструкция может быть любого объема и различной сложности. Чаще всего подобный метод применяется в следующих случаях:

• Если в ходе проведения геологического обследования был выявлен слой уплотненного песка. При ударном закладывании такой грунт пройти практически невозможно. В результате этого осуществляется лидерное бурение под сваи.
• Если верхний почвенный слой плотный. При ударном методе закладывания свай может произойти разрушение железобетонной конструкции либо возникнуть ее деформация. Предварительное бурение позволяет без осложнений пройти проблемный слой грунта.
• Если работы проводятся на вечно замерзшей земле. Такой грунт является достаточно плотным. Во избежание проблем рекомендуется лидерное бурение.
• Если на участке преобладает каменистый грунт. Для забивной методики скальные породы являются непреодолимым барьером.
• Если сваи будут помещаться на значительную глубину. В таком случае может возникнуть отказ сваи. В результате этого выйти на нужный уровень не представляется возможным без бурения скважин.
• Если на участке, где осуществляется закладка фундамента, преобладает дисперсный грунт, обладающий минимальной плотностью. В этом случае особенно ценится направляющая функция бурения.

Применение

Такой метод закладки свай нередко применяется при обустройстве фундамента на участке, близко расположенном около строений. Подобный способ позволяет снизить уровень шума при проведении работ, а также уменьшить вибрации при забивании железобетонных конструкций. Лидерное бурение можно производить в густонаселенных районах, расположенных в черте города.

Такая технология позволяет значительно ускорить процесс закладки свайного фундамента. Такое бурение не нарушает целостности железобетонных конструкций. При этом технология позволяет достигнуть желаемой глубины, обеспечивая при этом быстрое прохождение опасных и проблемных участков на месте застройки.

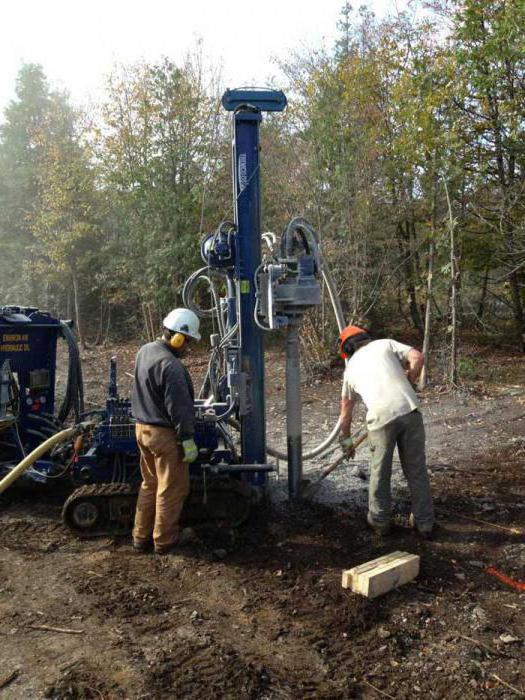

Как происходит бурение под сваи

Лидерное выполняется при помощи оснащенных буровыми вращателями. Они заменяют свайные молотки. Ключевым моментом при этом является соблюдение вертикальности. Только в этом случае можно качественно выполнить работу. Это обеспечивается буровыми вращателями.

При проведении работ требуется отбирание грунта. Выполняется манипуляция вручную. Если этого не сделать, то лишняя почва не позволит установить сваи. За счет убранного грунта отметка увеличивается примерно на 50 сантиметров.

Этапы работы

Процесс лидерного бурения и закладки свай можно разделить на несколько этапов:

• На участке отмечаются точками места, где будут забиваться сваи.
• Устанавливается специальное оборудование. Агрегаты монтируются в отмеченных местах.
• Техника подготавливается, проверяются показатели вертикальности.
• Производится бурение скважин при помощи специальных шурфов.
• Осуществляется забивание железобетонных конструкций в грунт.
• Проводится экспертиза каждой установленной сваи. Осуществляется их сдача представителю технического надзора.

При выполнении лидерного бурения могут применяться шнеки нескольких типов: непрерывной и составной конструкции. В первом случае создание скважины представляет собой безостановочный процесс. Это позволяет сэкономить время, а также обеспечивает высокое качество выполненных работ.

Преимущества технологии

Популярность лидерного бурения можно объяснить его преимуществами. Среди достоинств такой технологии выделяют:

• Возможность установить сваи на участке с различными типами грунта, а также с любыми техническими характеристиками.
• Технология позволяет значительно увеличить глубину закладки железобетонных конструкций.
• Соблюдение всех правил установки свай. Учитывается показатель вертикальности.
• Высокое качество проводимых работ.
• Снижение уровня вибрации для соседних строений при забивании свай.

Недостатки технологии

К недостаткам лидерного бурения стоит отнести:

• Ощутимые материальные затраты, возникающие при преодолении некоторых бюрократических препятствий.
• Привлечение специалистов, а также использование оборудования.

Несмотря на большое количество достоинств, технология имеет и еще один несущественный недостаток. Это цена проводимых работ. Стоимость лидерного бурения зависит от нескольких показателей. Прежде всего, это глубина закладки, а также вид грунта на участке. В среднем этот показатель составляет 300-1500 рублей за 1 метр.

В завершение

Технология лидерного бурения постоянно совершенствуется. Ведь такой метод применятся в тех местах, где невозможно обойтись без дополнительной обработки грунта. Такая технология актуальна при забивании железобетонных конструкций на проблемных участках. Специальное оборудование значительно облегает процесс закладки основания будущего фундамента. Главное, при выполнении работ соблюдать все рекомендации специалистов и следовать правилам.

Свайные фундаменты сейчас в тренде. Сфера их использования при строительстве зданий и сооружений различного назначения довольно широка. Но есть условия, при которых возведение таких фундаментов является обязательным. Такими являются: зона вечной мерзлоты, сейсмические районы, сложные грунты.

Существует много видов свайных оснований и технологий их обустройства. Сегодня речь пойдет о способе, который называют лидерным бурением скважин под сваи. Данная технология особенно эффективна при строительстве в условиях плотной застройки, в зимнее время года, а также на промерзлых и скалистых грунтах.

Что такое лидерная скважина

Свайный фундамент только тогда полностью выполняет свое функциональное назначение, когда каждая свая установлена строго вертикально. Такого положения очень сложно добиться при работе на слишком твердых грунтах. На выручку строителям пришли буровые установки. С их помощью сначала пробивается лидерная скважина, и это не что иное, как своеобразный сосуд для монтажа готовой сваи. Зависимо от используемого оборудования, существует три способа погружения стержней в скважину:

• вдавливание;
• забивание;
• вибропогружение.

От выбранного метода зависит диаметр лидерного ствола. Так, при забивке или вдавливании диаметральный размер отверстия должен быть на 5 см меньше диаметра сваи, в самой толстой ее части. Если предполагается применить вибрационный способ погружения, то разница в диаметрах принимается в пределах от одного до двух сантиметров.

Главное, чего удается добиться применением технологии бурения лидерных скважин под монтаж свай, - это:

• строгое соблюдение вертикальности расположения свай;
• значительное уменьшение действия ударной волны на близлежащие здания и сооружения;
• сокращение уровня шума;
• возможность использования стержней заданной длины.

Данный метод устройства оснований может использоваться в зимнее время года, при отрицательных температурах наружного воздуха. Это тоже важно, особенно при работе в районах крайнего севера.

Технология производства работ

Принятие решения в пользу устройства вертикальных лидерных скважин основывается на геологических изысканиях в районе строительной площадки. Выбор способа бурения, оборудования и размеры бура определяются по расчету и зависят от разновидности и габаритов свай. Порядок выполнения работ следующий:

1. Подготовка территории. Для строительства свайного фундамента не требуется тщательное выравнивание площадки и ее планировка. Достаточно удалить растительность, убрать мусор и подготовить удобные места для установки бурильной и забивной техники.
2. Разметка. Данная процедура должна выполняться точно в соответствии с проектом. Разметку удобно выполнять лазерным или обычным нивелиром. Можно пользоваться мерной рулеткой, подручными средствами, но это затянет процесс по времени. Найденные на местности точки расположения будущих скважин намечают колышками.
3. Согласно требованиям СНиП для лидерных скважин должен составляться проект производства работ, в котором назначается порядок бурения стволов и забивки свай. Этому порядку надо следовать неукоснительно, чтобы при обустройстве очередной сваи не происходило смещения или обрушения соседних скважин от ударных или вибрационных волн. Как правило, сразу все скважины не бурят.
4. В случае применения железобетонных или металлических свай глубина лидерных скважин сообразно СНиП делается меньше длины стержня на 2 - 2,5 м. Это нужно для того, чтобы острый конец сваи входил в грунт как можно плотнее.

Положительные и отрицательные стороны лидерного бурения

Данный способ устройства свайных оснований применяется не только для свай заводского изготовления. Его успешно используют для создания литых столбов. Только для этого бурение ствола выполняется на полную глубину заложения и проектный диаметр. Работать можно с применением обсадной трубы или без нее.

Кроме того, лидерные скважины позволяют при забивке свай создать полноценную опору, которая способна воспринимать нагрузки по возможному максимуму. К достоинствам метода можно отнести наибольшую точность погружения столба.

Данный способ позволяет обустраивать не только фундаменты, но также делать прочные ограждения вокруг строительной площадки. Помимо этого, лидерное бурение в условиях плотной застройки не создает больших проблем жителям и не наносит вред существующим строениям.

Основными минусами данного метода являются:

• необходимость получения множества разрешений и согласований для проведения работ;
• привлечение дорогостоящей техники, что оказывает значительное влияние на увеличение сметных расходов;
• такие работы могут выполнить только специалисты.

Однако эти недостатки с лихвой перекрываются положительными моментами. А практически полное отсутствие земляных работ и возможность выполнять строительство на ограниченной территории, делают лидерное бурение еще более привлекательным.
