Литье пушек. Делаем декоративную пушку Изготовление моделей старинных пушек

1.) 2-хъ фунт. пищаль. длиною отъ торели до конца дула 4 фута 6 1/4 дюймовъ; безъ цапфъ, дельфиновъ и винграда, съ поясами или фризами только у торели и у дула. На поверхности ея, совершенно гладкой, безъ всякаго, принятаго впоследствіи, разделенія на части: казенную, вертлюжную и дульную, вылита надпись: „По веленію Благовернаго и Христолюбиваго Великого Князя Ивана Васильевича, Государя всея Руси, сделана быстъ сія пищаль въ лето 6993 (1485) месяца Сентября 30, въ лето Господарьства его 23, лилъ Яковъ" (Рис. № 139 a). Пушка сія есть древнейшая изъ Россійскихъ, доныне известныхъ и, судя по времени, могла быть изъ числа вылитыхъ подъ наблюденiемъ упомянутаго выше Аристотеля (292).

2.) 1/4 пуд. гафуница, длиною отъ торели до конца дула 3 фут. и 2 дюйма; также какъ и предъидущая пищаль, безъ цапфъ, дельфиновъ и винграда, съ поясами или фризами въ пяти местахъ и съ разными, на поверхности, украшеніями, имеетъ на средней части надпись: „Іоанъ, Божiю милостiю Государь всея Росіи, въ лето 7050 (1542), делалъ Игнатей" (Рис. №139 b.) (293).

Рисунок - отсюда

4.) 68 фунт. пищаль Инброгъ, длиною отъ торели до конца дула 2 саж. и 3 фута; съ цапфами, дельфинами и поясами, съ выпуклымъ изображеніемъ единорога, вместо винграда, и съ надписью: „Iнброгъ". На казенной части находится надпись: „Божею милостію, повеленiемъ Государя Царя, Великого Князя Ивана Васильевича всея Руссiи, зделана сія пищаль Инброгъ въ лето 7085 (1577), делалъ Ондрей Чоховъ"; а на средней „Med guds Hielp af kon; Carl d XII tagit med stden Elbing d 3 Decemb. 1703", т. е. „съ Божіею помощію Королемъ Карломъ ХІІ взята въ городе Элбинге, 3 Декабря 1703" (Рис. №140 b). По всей вероятности. пушка сія была взята или, во времена междуцарствія, увезена Поляками изъ Россіи и уже въ 1703 году досталась во власть Шведовъ (295).

Рисунок - отсюда

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

11.) 21 пуд. можжира, или мортира времени Димитрія Самозванца, длиною 2 фута 3 дюйма; съ цапфами, поясами и надписями: „Божіею милостію, повеленіемъ Великого Государя и Великого Князя Димитрея Iвановича всея Великiя Россіи Самодержца, въ первое лета Государства его зделана бысть сія пушка, въ Царствующемъ Граде Москве въ лета: 7114 (1605), месяца Сентября въ 27 день, мастеръ Ондрей Чеховъ. Делалъ пушечной литецъ Проня Федоровъ" (Рис. № 146 ) (302).

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1 Рисунок - отсюда

13.) 3/4 фунт. пищаль, длиною отъ торели до конца дула, 4 фута и 8 дюйм.; съ цапфами, дельфинами, винградомъ и надписями: на дульной части— „ 174 (1666) году", а на казенной: „Лилъ ученикъ Яковъ Дубина. Длина 2 арш., ядромъ безъ четверти гривенки, весу 6 пудъ 20 гривенокъ" (Рис. №147 b) (304).

14.) 3/4 фунт. пищаль, длиною отъ торели до конца дула 2 фута; съ цапфами, дельфинами, винградомъ и литыми украшеніями около поясовъ. На поверхности находятся надписи: на средней части—„Пушка весомъ 5 пудъ 30 гривенокъ, ядромъ безъ четверти гривенки, длина 2 аршина"; а на казенной—„174 (1666) году, лилъ мастеръ Харитонъ Ивановъ" (Рис. №147 с) (305).

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

16.) 2 фунт. пищаль, длиною отъ торели до конца дула, 1 саж. 1 ф. 1/4 дюйма; съ цапфами, дельфинами, винградомъ и литыми украшеніями у края дула. На средней части находится надпись: „Лета 7180 (1672) вылита пищаль 2 гривенки ядромъ, въ ней весу 19 пудъ 10 гривенокъ, длина 3 аршина 7 вершковъ"; а на казенной—литое изображеніе двуглаваго орла и слова: „Лилъ мастеръ Якимъ Никифоровъ" (Рис. №148 b) (307).

17.) 2 фунт. пищаль, длиною отъ торели до конца дула 1 саж. 1 футъ и 1/4 дюйма; съ цапфами, дельфинами, винградомъ и литыми украшеніями у дульныхъ поясовъ. На средней части находится изображеніе двуглаваго орла, а на казенной надпись: ,Пищаль 2 гривенки ядромъ, длина 3 арш., 7 вершковъ, вней весу 22 пуда 25 гривенокъ, лилъ ученикъ Андрей Екимовъ, лета 7182 (1673)" (Рис. № 149 a) (308).
18.) 2 фунт. пищаль, длиною отъ торели до конца дула 1 саж. 1 фут. 1/4 дюйма; съ цапфами, дельфинами, винградомъ и литыми украшеніями у дульныхъ поясовъ. На средней части находится изображеніе двуглаваго орла, а на казенной надпись: „Пищаль 2 гривенки ядро, длина 3 аршина 7 вершковъ, вней весу 21 пудъ 30 гривенокъ. Лилъ Пантелей Яковлевъ, лета 7182 (1674)"" (Рис. №149 b) (309).

19.) 20 фунт. пищаль, длиною отъ торели до конца дула 4 фута; съ цапфами, дельфинами и винградомъ. Годъ, въ которомъ пушка сія отлита, не означенъ, но находящіеся на казенной части: Животворящій крестъ и имя литейщика — Тимофей (Рис. № 150 ). встречаемые на другихъ орудіяхъ времени Царя Алексея Михайловича, заставляютъ полагать, что и эта пушка принадлежитъ тому же царствованію, продолжавшемуся съ 1645 до 1676 года (310).

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

23.) 2 фунт. пищаль, длиною отъ торели до конца дула 1 саж. 1 футъ 1/4 дюйма; съ цапфами, дельфинами и винградомъ. На дульной части находятся литыя изображенія двуглаваго орла и льва, а на казенной—надпись: „Пищаль 2 гривенки ядро, длина 3 аршина 7 вершковъ, вней весу 23 пуда 20 гривенокъ. Лета 7187 лилъ Осипъ Ивановъ (1679) года" (Рис. №152 b) (313).

25.) 2 фунт. пищаль, длиною отъ торели до конца дула 1 саж. 1 фут. и 1/4 дюйма; съ цапфами, дельфинами, винградомъ и литыми украшеніями у дульныхъ поясовъ. На дульной части находятся изображенія двуглаваго орла и льва, а на казенной—надпись: „Пищаль 2 гривенки ядро, длина 3 аршина 7 вершковъ, вней весу 25 пудъ 5 гривенокъ, лета 7189 (1681), лилъ Евсей Даниловъ". (Рис. №153 b) (ЗІ5).

Иллюстрации из альбома Висковатова "Исторического описания одежды и вооружения Российских войск", 1899 г., т. 1. Рисунок - отсюда

Здравствуйте друзья!

Рад что многие разделяют мое увлечение изготовлением моделей старинных пушек. Многие интересовались чертежами по которым я строил свою первую пушку:

Про чертежи.
Я пошел дальше - проработал более тщательно чертежи и конструктивные особенности. Изменению подверглись все детали пушки, ствол, лафет, катки, рым-болты, гайки, шайбы, в комплекте чертежей появились клин для регулирования угла ствола и передний бампер.

Чертеж ствола.
Проработал профиль дульных колец - теперь они прочерчены более внятно и появилалась технология их точения с помощью фасонного резца. В прочем применение этой технологии было сразу очевидно.

Лафет или станок.
Щеки лафета на настоящих пушках были собраны из нескольких заготовок на шкантах и стянуты шпильками. Причем детали между собой сопрягаются через замковое соединение - теперь это есть в чертежах.

Катки.
В чертежах деталировки и выкройках для резки на станке с ЧПУ я привожу чертежи катков в двух вариантах исполнения. Первый вариант это привычный круглый профиль и второй вариант повторяющий оригинальную технологию изготовления - набор катка из сегментов четверти круга. Обращу ваше вниманию на расположение волокон древесины в сегменте! Волокна должны идти по хорде окружности а не радиально.

В комплекте документов появились выкройки деталей из металла. Это петли для крепления ствола и осей катков, фланцевые кольца катков, квадратные шайбы и квадратные гайки.

Так же в комплекте чертежи шаблонов для точной и удобной сборки лафета и подгонки деталей. И отдельный лист выкроек деталей подиума для модели.

Все чертежи доступны для свободного скачивания в фоматах ПДФ и CorelDraw. Если чертежи или другая информация вам оказалась полезна можете отметить это перечислив какую-то сумму на карту с номером 4276 8800 5917 3306.

В данный момент работаю над комплектом чертежей артилерийской пушки на декоративном лафете.

Если опыт со сбором средств окажется удачным то до конца января 2016 года думаю появятся и эти чертежи.

При изготовлении корабельных орудий на моделях судов далеко не последнюю роль играет их правильное оснащение. Искусно изготовленное орудие, просто приклеенное на палубе, будет выглядеть незаконченно, даже глаз непрофессионала заметит, что такая пушка при качке будет свободно раскатываться по палубе, а в шторм вообще превратится в смертоносный снаряд, угрожающий не только команде, но и кораблю. Это только наиболее очевидная сторона, вообще пушки имели зачастую довольно значительный вес, поэтому всевозможные тали были просто необходимы для перекатывания орудия, зарядки, и наведения его на цель. Попробуем разобраться с устройством различных дополнительных деталей орудий, талей и тросов применяющихся в различные времена в различных странах.
Орудие наводилось на цель при помощи простейших прицельных приспособлений - клина или винта, поднимающих или опускающих казенную часть орудия. Горизонтальная наводка осуществлялась путем поворота орудия при помощи рычагов. Дистанция стрельбы не превышала к середине XIX века 400-1000 м.

Рис.1 Конструкция корабельной пушки

1 - винград; 2 - запальное отверстие; 3 - запальная полка; 4 - пояс у казны; 5 - цапфы; 6 - дульный венок; легвант; 7 - дульный обод; 8 - дуло; 9 - обод ствольного пояса; 11 - обточка первого "усиления"; 12 - ось колес; 13 - колеса; 14 - железные нагели или шплинты; 15 - лафетная рама; 16 - боковые стенки-щеки; 17 - подушка лафета; 18 - накидка для цапфы; 19 - болты квадратного сечения; 20 - обухи для крепления пушечных талей; 21 - сквозное отверстие в лафете для прохода брюка; 22 - рымы для проводки брюка; 23 - подушка подъемного клина; 24 - подъемный клин

Готовое к стрельбе орудие фиксировалось клиньями. Порох поджигался фитилем через запальное отверстие. При стрельбе бомбой предварительно поджигался фитиль бомбы. После выстрела ствол орудия чистился банником - щеткой из бараньей шкуры. Весь процесс подготовки орудия к выстрелу вместе с наводкой на цель занимал 8-15 минут. Прислуга орудия зависела от его калибра и могла достигать 3-4 чел. у маленьких пушек или 15-18 чел. у больших орудий. Низкая скорострельность и точность стрельбы (судно постоянно раскачивалось на волнах) вынуждали устанавливать на судне как можно больше орудий и вести огонь залпами по одной цели. Вообще потопить деревянный корабль или фрегат такими средствами было очень сложно. Поэтому тактика артиллерийского боя сводилась к уничтожению мачт и парусов на вражеском судне. Затем, если враг не сдавался, его судно поджигалось брандскугелями и бомбами. Чтобы экипаж не мог потушить пожар, по верхней палубе вели огонь картечью. Рано или поздно огонь добирался до запасов пороха. Если же необходимо было захватить корабль противника, то на него высаживалась абордажная партия, которая в рукопашном бою уничтожала экипаж вражеского корабля.
В пушке различали следующие детали: внутреннюю часть трубы орудия - канал; переднюю часть - дуло; "усиления" - цилиндры, надетые на трубу; цилиндрические приливы, на которых орудие вращалось в вертикальной плоскости - цапфы; часть трубы от цапф до дула - ствол; заднюю часть орудия - казну или казенную часть; прилив к казне - винград; отверстие в трубе рядом с казной, в которое засыпали порох для воспламенения заряда, - запальное отверстие и т.д. Эти и прочие детали орудия показаны на рис.1, на котором можно видеть и соотношения отдельных деталей.
Лафеты, или "тележки", изготовляли из дуба. Они состояли из двух боковых стенок - щек, которые к задней части орудия понижались ступенчато по высоте. Между щеками крепили горизонтальную доску - раму, а к ней - оси колес. Колеса тоже выполняли из дуба и оковывали железом. В соответствии с поперечной погибью палубы диаметр передних колес был несколько больше, чем задних, поэтому на лафете орудие лежало горизонтально. В передней части рамы между щеками находился вертикальный брус - "подушка лафета". Ее верхняя часть имела полукруглый вырез для облегчения подъема ствола. В щеках были вырезаны два полукруглых гнезда для установки цапф орудия. Сверху цапфы удерживали железные накидки полукруглой формы. Отдельные детали лафета скрепляли между собой железными болтами со шплинтами. Дополнительно на лафетах установили рымы для крепления талей.
Старинные орудия на судах во время боя передвигали для зарядки и наводки, а в остальное время из-за качки их приходилось основательно крепить с помощью специального инвентаря.

Рис. 2. Пушечные и откатные тали, брюк.

1 - брюк (французский вариант); 2 - брюк (английский вариант); 3 - пушечные тали; 4 - откатные тали.

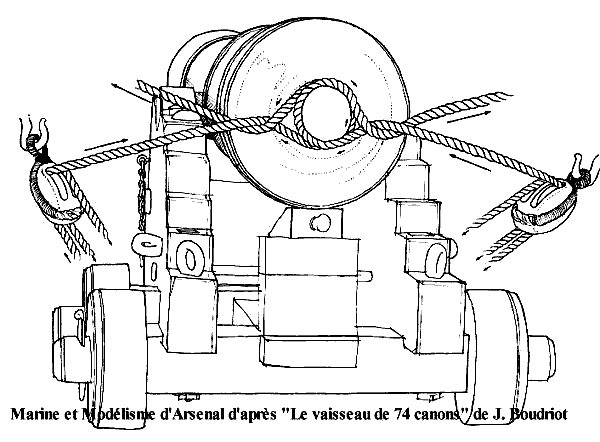

Брюк - это мощный трос, проходивший через боковые стенки лафета, концы которого крепили на рымах боковых сторон пушечных портов. Служил для удержания орудия при откате. На английских судах брюк проходил не через лафет, а через рымы на боковых стенках лафета.
Пушечные тали - состояли из двух блоков с гаками, которые крепили в рымах на щеках лафета и по бокам пушечных портов. С их помощью орудие подкатывали к порту и откатывали от него. Для этого двое талей заводили с двух сторон орудия (рис. 2).
Откатные тали - это один или двое талей, основанных так же, как и пушечные, и служивших для втягивания орудия внутрь судна. Обычно орудия закрепляли на судне при помощи тросов, во время боя их выдвигали из пушечных портов. Иногда это делали во время стоянки на якоре, для того, чтобы придать судну парадный вид.
Для закрепления орудия его втягивали внутрь судна и опускали казенную часть так, чтобы дуло касалось верхнего косяка порта. Брюк заводили под переднюю ось лафета, а ствол крепили тросом, который охватывал его и был закреплен на рыме в середине верхнего косяка.

Рис. 3. Орудие, закрепленное при помощи тросов.

1 - лафет; 2 - ствол; 3 - крепление дула; 4 - строп казенной части; 5 - брюк; 6 - пушечные тали; 7 - откатные тали; 8 - трос, стягивающий брюк и пушечные тали; 9 - трос крепления батареи; 10 - клинья.

Винград орудия тоже охватывали стропом, в огон которого заводили гак откатных талей. Второй гак талей крепили в рыме на косяке. Затем пушечные тали набивали и, обтянув их, прихватывали брюк при помощи тонкого конца. Для безопасности под колеса лафета подкладывали клинья, кроме того, все орудия одной батареи скрепляли друг с другом тросом, проходившим над нижней «ступенькой» лафета через рымы на палубе и гаки по бокам пушечных портов (рис. 3).
Одним из основных отличий в английской и французской схемах крепления орудия является проводка брюка. Пушки различного размера могли иметь различное количество талей. Например на более легких пушках вместо пары откатных талей зачастую использовали одни, закрепленные за рым стоящий по центру лафета (рис. 7). На российских судах применялась схема подобная английской. Вот как это описано в книге Глотова "Изъяснения к вооружению корабля":

Пушки на станках ставятся на деках в портах, прикрепляются к бортам талями и брюками (толстые смоленые веревки; делаются из вант-тросов, толщиною от 8 до 5 ½ дюймов, смотря по калибру пушки, а длиною в 2 ½ длины пушки; тали же из обыкновенных тросов толщиною 1/3 брюк. Брюки прикрепляются к рымам, утвержденным в бортах, и, проходя сквозь рымы в пушечном станке, удерживают собою при отдаче пушку и помогают в укреплении ея к борту), ломы и ганшпуги лежат под станками, банники, прибойники, пыжевники над пушками. Часть ядер и картечь кладется в сделанных с боков у пушек, так называемых кранцах (Кранцами называются сделанные из веревок кольца, оные служат для того, чтобы положенные в них ядра никуда не раскатывались), или среди палубы в прибитых планках, или кругом люков; часть ядер помещается в ящиках, сделанных в трюме вокруг льяла что около грот-мачты, где они дополняют тот вес, которым средина корабля паче других его частей должна быть обременена. Калибр пушек от нижнего дека кверху постепенно уменьшается и вообще соразмерно величине и крепости судна. На 74-пушечном корабле обыкновенно в нижнем деке ставят 36-фунтовыя, в верхнем 18, а на шканцах и баке 8-фунтовыя пушки. Вес всех сих пушек без станков и снарядов составляет почти 1/2 часть всего полного груза корабля. В мирное время отпускается на корабль на каждую пушку по 65 ядер по 10 друвгагелей (Drufhagel) с картечами и пороху на 56 боевых выстрелов, прибавляя несколько для мушкетной стрельбы; но во время войны сие количество увеличивается в полтора или в два раза. Артиллерийские припасы, как то: фитили, армяк, запасные колеса, оси, ломы, ганшпуги, банники, прибойники и прочее - помещаются в одной из кают около выхода носовой крют-камеры и в галерее, окружающей оную, и около хода к фонарю.

На рис. 3 показана одна из наиболее сложных схем крепления (шваротовки) орудий в походном положении. Существуют и более простые, но менее надежные приемы, которые также зачастую использовались. Простая одинарная швартовка рис. 4 вполне достаточна при спокойной погоде на море, и является наиболее легкой в выполнении. Ходовыми концами подкатных талей выполняют по одному обороту за виноград орудия и фиксируют их. За более подробным описанием этой и последующих схем пожалуйте на http://perso.wanadoo.fr/gerard.delacroix , к вашему вниманию оригиналы на французском.

Рис. 4. Простая одинарная швартовка.

Следующей по надежности, а также по сложности, была двойная швартовка, рис. 5. Концом подкатных талей выполняли несколько оборотов за виноград и крюк подкатных талей на борте, этим же концом перетягивали получившиеся петли у винограда и крепили.

Рис. 5. Двойная швартовка.

Швартовка орудия вдоль борта (рис.6) применялась в тех случаях, когда судно использовалось как транспортное, или на малых кораблях с низкой палубой, которая при сильных ветрах заливалась волной. Орудие располагали вдоль борта напротив порта и крепили через рымы на бортах и оси колес.

Рис. 6. Швартовка вдоль борта.

Корабельная артиллерия развивалась одновременно с сухопутной. Пушки были гладкоствольными, отливались они из чугуна и меди. Стреляли пушки с помощью черного дымного пороха сплошными чугунными ядрами. Заряжали орудия с дула, выстрел производили поджигая порох в затравочном отверстии. Стрельба велась только прямой наводкой. Калибр орудий в петровские времена был от двух до 30 фунтов (рис. 7)

Рис. 7. Типичное артиллерийское орудие петровских времен:
1 - лафет; 2 - цапфы ствола орудия; 3 - рым для откатных талей; 4 - стяжные болты

Рис. 8. Ствол орудия-единорога

Ствол единорога был длиннее ствола пехотной гаубицы, но короче ствола морской пушки. Из него можно было вести навесной и настильный огонь, используя при этом все виды снарядов: ядра, разрывные гранаты (бомбы), зажигательные снаряды и картечь Картечное действие единорога было во много раз сильнее картечного действия мортиры, а дальность стрельбы ядром и бомбой в два раза дальше, чем у мортиры такого же веса. Осадная артиллерия имела в своем распоряжении 24- и 18-фунтовые пушки, а также 1 -пудовые единороги. Единороги настолько хорошо зарекомендовали себя, что вскоре были приняты на вооружение в армиях многих западных государств. Продержались они вплоть до внедрения нарезной артиллерии (середина XIX в.).
С 1787 г. на флоте были введены пушки нового образца: 24- и 31-фунтовые карронады (рис. 9), а в начале XIX в. - 68- и 96-фунтовые. Это были небольшой длины крупнокалиберные пушки, стрельба из которых на близких дистанциях производила большие пробоины и разрушения корпуса вражеского корабля. Предназначались они для стрельбы на ближних дистанциях, и устанавливались преимущественно на верхней палубе - шканцах и баке. Лафет у карронад был несколько иного устройства - носовая часть лафета крепилась болтом к подушке, а кормовая имела леса, расположенные поперек лафета, что позволяло производить горизонтальную наводку. Для вертикальной наводки на лафете был приспособлен вертикальный винт, при помощи которого поднималась и опускалась задняя часть ствола. В те же годы чугун материал для отливки орудий стал заменяться бронзой.

Рис. 9. Карронада

Последним достижением русской гладкоствольной артиллерии были 68-фунтовые (214-мм) бомбические орудия, сыгравшие важную роль в Синопском сражении 1853 г. Испытания новой пушки производились в Николаеве в 1839 г., а с 1841 г., по настоянию Корнилова, ими начали вооружать корабли Черноморского флота. Первым кораблем, вооруженным 68-фунтовыми бомбическими орудиями, был 120-пушечный трехдечный линейный корабль "Двенадцать апостолов", спущенный на воду в 1841 г., а затем и однотипные с ним линейные корабли "Париж", "Великий князь Константин" и "Императрица Мария".
Бомбические орудия (рис. 10) отличались от так называемых длинных пушек тем, что их снаряды, имея одинаковую массу и такую же дальность полета снаряда, производили более значительные разрушения за счет того, что они были полыми и начинялись разрывным зарядом. Огневая мощь линейного корабля, вооружённого такими орудиями, возрастала втрое. Метко направленные бомбические снаряды производили страшные разрушения на вражеских судах, они пронизывали борта, сбивали мачты и опрокидывали вражеские орудия. Пробив борт корабля, они разрывав внутри его, сокрушая все вокруг и вызывая пожары. Через 15-20 мин после начала русской канонады в Синопском сражении большинство турецких кораблей уже пылали.

Рис. 10. Бомбическое орудие

Обыкновенные турецкие пушки того времени стреляли сплошными ядрами, не причинявшими противнику особого вреда. Так, например, в 1827 г. в победоносном морском сражении при Наварине русский флагманский корабль "Азов" получил 153 пробоины, в том числе 7 подводных. Это не помешало его командиру капитану 1 ранга М. П. Лазареву потопить турецкий флагманский корабль, 3 фрегата, корвет и заставить выброситься на берег неприятельский 80-пушечный корабль. А "Азов" вскоре был отремонтирован и продолжал свою славную службу в строю родного флота. Бомбические орудия очень скоро вытеснили пушки, стрелявшие сплошными чугунными ядрами.
К середине XIX в. гладкоствольная артиллерия достигла, высшего совершенства. По наружному виду пушки различаются в зависимости от того, на каком заводе и в какое время они отливались. Пушки более раннего периода имели украшения в виде фризов, поясов, украшенных затейливым литьем. Пушки более позднего изготовления не имели этих украшений. Калибр орудий к середине XIX в. достигал 32-36 фунтов, а бомбических 68-96 фунтов.
Ориентировочные размеры калибров некоторых орудий в метрической системе мер следующие: 3-фунтовые-61-мм, 6-фунтовые-95-мм, 8-фунтовые-104-мм, 12-фунтовые-110-мм, 16-фунтовые- 118-мм, 18-фунтовые-136-мм, 24-фунтовые- 150-мм, 30-фунтовые-164-мм, 36-фунтовые-172-мм, 68-фунтовые-214-мм.. Карронады делались 12-, 18-, 24-, 32-, 36-, 68- и 96-фунтовыми.

Орудийные порты - это почти квадратные отверстия, вырезанные в бортах корабля (рис. 11). Делались порты в носовой и кормовой частях корабля. В носовой части это так называемые порты погонных орудий, в кормовой - для орудий, используемых при защите от преследующего противника. В них ставили обыкновенно орудия, снятые с ближайших бортовых портов, размещенные на том же деке.

Рис. 11. Пушечные порты двухдечного линейного корабля конца XVIII;

1-гондек-порты; 2 - опердек-порты; 3 - шканечные полупорты: 4-грот-руслень 5 - нижние юферсы; 6 - вант-путенсы; 7 - бархоуты; 8 - бортовой трап

Крышки орудийных портов, которые наглухо закрывали их, изготовляли из толстых досок, обшитых поперечными, более тонкими досками (рис. 12).

Рис. 12. Крышки орудийных портов;

1-крышка порта; 2-украшение крышек портов инкрустацией; 3 - способ открывания и закрывания крышек портов.

Сверху крышки подвешивали на шарнирах. Открывали их изнутри, при помощи тросов, концы которых были заделаны в рымах на верхней стороне крышки, а закрывали с помощью другого троса, прикрепленного к рыму на внутренней стороне крышки. На верхней палубе в фальшборте орудийные порты делали без крышек и называли полупортами. В петровские времена внешнюю сторону крышек портов часто украшали инкрустацией в виде золоченого венка, вырезанного из дерева.
Размеры портов и расстояние между ними зависели от диаметра ядра. Так, ширина и высота портов составляли соответственного 6,5 и 6 диаметров ядра, а расстояние между осями портов - примерно 20-25 диаметров ядра. Расстояния между портами диктовали нижние (самые крупнокалиберные) орудия, а остальные порты прорезались в шахматном порядке.
Расстояние между всеми нижними портами, плюс расстояние от крайних портов к носу и корме определяло длину батарейной палубы, а последняя - длину корабля и соответственно все остальные его размеры. Отсюда иногда в литературе встречается термин "длина корабля по гондеку".

Теперь от истории и теории, для наглядности перейдем к примерам и фотографиям различных орудий, а так как можно выделить две основные схемы установки талей орудий – английскую и французскую, сначала Англия:

Последняя картинка неплохой пример, установки именно на модели. Исходя из масштаба модели можно некоторые элементы не выполнять, также, как и с такелажем, излишняя перегруженность модели будет только минусом. Но в любом случае оставлять орудие без оснастки, я полагаю, некрасиво. Как минимум стоит выполнить брюк, независимо от масштаба модели, хотя бы по более простой схеме без рымов на французский манер.

Дмитрий Лучин

В статье использованы выдержки из книг Курти «Постройка моделей судов»,
Глотова "Изъяснения к вооружению корабля"
а также материалы сайтов
http://perso.wanadoo.fr/gerard.delacroix
http://www.grinda.navy.ru

С литьем пушек возросла социальная и общественная роль литейщика. Произошло это после изобретения пороха и появления огнестрельного оружия.

Порох, на основании ряда исследований, был изобретен в Китае в IX в. и уже в X в. применялся для огнестрельного оружия. Арабы использовали его в конце XIII—начале XIV вв., они же завезли его в Европу в XIV в. через Испанию. В 20—40-х годах XIV в. первые образцы огнестрельного оружия появились в Италии, Франции, Германии, Англии. Наиболее раннее из известных упоминаний о применении артиллерии на Руси относится к 1382 г. (оборона Москвы от орд хана Тохтамыша).

Первые орудия представляли собой гладкоствольные трубки с глухой казенной частью, в которой имелось затравочное отверстие. Заряжали их с дульной части. Такая конструкция просуществовала почти до второй половины XIX в.

Орудийный ствол изначально получали при помощи сварки свинцом откованных железных полос, скрепленных затем медными обручами. Отдельно изготавливали казенную часть. Такая техника была пригодна для изготовления лишь орудий небольшого размера и не могла обеспечить их надежную эксплуатацию.

С этих позиций цельнолитая пушка даже из бронзы была предпочтительнее. При этом значительно ускорился и упростился процесс производства, появилась возможность более точно воспроизводить калибр орудия, улучшать его конструкцию. К конструкционным улучшениеям следут отнести цапфы, позволявшие более просто менять угол наклона орудия при стрельбе, скобы на стволе — для его удобной переноски, простейшие прицельные приспособления (мушка и прорезь).

Первые шаги развития артиллерии на Западе и в Московском государстве характеризовались тем, что каждый литейный мастер создавал свой особый тип пушки, назначал по своему усмотрению длину, толщину и прочие размеры изделия. До появления общих требований к орудиям 30 был распространен обычай украшать пушки орнаментами, надписями, отличительными скульптурами, от которых они часто получали свое название: «Аспид», «Лев», «Барс», «Гамаюн» и т.п. (рис. 159). В этом, как и в других отличиях, проявлялось своеобразное соперничество между литейщиками. Характерно, что старейшая из дошедших до наших дней русских литых пушек (1492 г.) не имеет цапф и скоб, но ее дуло и торец украшены орнаментом. Богато украшались вначале и появившиеся позже лафеты (рис. 160). Так что пушки также можно причислить к разряду художественных отливок прикладного назначения.

Техника литья к моменту появления огнестрельного оружия получила достаточное развитие, этому способствовало изготовление крупных колоколов. С технологической точки зрения, как пишет Н. Н. Рубцов , форма пушки представляет собой упрощенную форму колокола. Вследствие этого освоение производства пушек не представляло слишком серьезных затруднений для колокольных мастеров. Например, такие известные мастера-литейщики, как А. Чохов, Моторины, отливали и колокола, и пушки. На старинных гравюрах, где показаны литейные мастерские, можно увидеть одновременно изображение колоколов и пушек.

Литейщики достаточно быстро поняли, что хорошо звучащая, но хрупкая «колокольная бронза» мало подходит для изготовления пушек. Традиционная пушечная бронза содержит в два раза меньше олова, чем колокольная, что делает ее существенно пластичнее, т.е. более пригодной для эксплуатации при ударных нагрузках.

Хотя, к сожалению, и для военных целей, но именно массовое литье пушек положило начало созданию первых крупных литейных предприятий. Уже в царствование Ивана Грозного приглашенный из Италии знаменитый архитектор, инженер и артиллерист А. Фиорованти расширяет в Москве литейные мастерские и создает на их базе пушечнолитейное предприятие «Пушечную избу» (1478 г.). Вскоре на р. Неглинной, в районе Пушечной улицы, где сейчас находится здание «Детского мира», был построен завод — знаменитый «Пушечный двор», проработавший несколько столетий («Пушечная изба» сгорела через 10 лет после постройки).

При создании полковой артиллерии упорядочивается технологический процесс, разрабатываются основные элементы классификации пушек. Их стали делить на группы в зависимости от величины ядра, заряжаемого в них. В 1540 г. в Нюрнберге была разработана таблица калибров с указанием диаметров каменных и чугунных ядер. Например, в России трехфунтовая пушка имела калибр 2,8 дюйма (70 мм); двенадцатифунтовая — 4,7 дюйма (120 мм) и т.д.

Формовка пушек, установившаяся в XIV в. — так называемая «медленная формовка», по аналогии с производством колоколов, использовалась сравнительно долго. В ее основу был положен древний способ изготовления колоколов по шаблону с горизонтальной осью вращения (по Теофилу).

В первую очередь готовили глиняную модель корпуса пушки. На деревянный круглый или граненый сердечник слегка конической формы накладывали соломенный жгут, повторяя приблизительно наружные очертания ствола пушки (рис. 161, б). Далее формовщик руками наносил слои глины, предварительно просушивая предыдущий слой на воздухе. Первые слои состояли из жирной влажной глины, смешанной с молотым кирпичом, последние — из тонко размолотой жирной глины, смешанной с волосом (шерстью) и конским навозом. Излишек глины срезали шаблоном, повторяющим конфигурацию наружной поверхности ствола (рис. 161, в).

На полученную глиняную модель прибивали деревянные модели цапф, закрепляли модели ручек и украшений (рис. 161, г, рис. 162). Последние изготавливали из смеси воска, сала и толченого древесного угля в специальных гипсовых формах (рис. 163).

После получения модели переходили к изготовлению кожуха формы. Для этого модели пушек смазывали разделительным составом, состоящим из сала с растительным маслом. Затем наносили насколько слоев влажной смеси, аналогичной той, которую использовали в последних слоях модели. Каждый слой просушивали на воздухе. И далее па них наносили слои из густой глины до тех пор, пока не получали кожух толщиной от 175 до 300 мм (в зависимости от величины пушки). Затем извлекали модели цапф, а образовавшиеся отверстия заделывали глиной. Сверху на кожух для прочности накладывали железные обручи, продольные полосы (рис. 161, д) и снова железные обручи (рис. 161, е). Места пересечения поперечных и продольных бандажей скрепляли проволокой. После этого форму просушивали на козлах, разжигая под ней огонь (рис. 161, е, рис. 164). Высушенную форму снимали с козел, выбивали из модели сердечник, который тянул за собой соломенный жгут, вследствие чего его можно было легко извлечь из модели, разматывая жгут.

Форму с оставшейся в ней глиняной рубашкой модели ставили вертикально в яму на железные подкладки и разводили огонь внутри ствола, чтобы растопить разделительный слой между кожухом (формой) и рубашкой модели, а также выплавить восковые модели ручек и украшений.

Оставшаяся глиняная рубашка модели от прогрева становилась хрупкой и ее легко можно было удалить. Чтобы облегчить удаление рубашки, особенно из формы пушек малых калибров, на ней при изготовлении модели вырезали по винтовой линии пазик глубиной до соломенного жгута, затем пазик заливали канифолью или смолой. Таким образом, после удаления (разрушения) глиняной модели оставалась литейная форма для ствола пушки с отпечатками на внутренней поверхности всех украшений, надписей и т.п.

30 Первоначальное использование орудий — городская артиллерия для зашиты городов и осадная — для их взятия. При этом, не требовалось большой подвижности орудий. Позже появилась полевая артиллерия (малый наряд), перемещаемая на лафетах конной гягой, а затем моторизованная.
