Плиты перекрытия из газобетона. Перекрытие в газобетонном доме Перекрытия из ячеистого бетона

В современном строительстве применяются различные типы перекрытий, которые отличаются не только по технологии укладки, но и по материалу. Сегодня все большую популярность приобретает такой материал, как газобетон, который используется как для кладки стен, так и для обустройства межэтажных конструкций.

Преимущества использования газобетона

Газобетонные перекрытия, созданные своими руками, от подобных конструкций из других материалов отличают следующие характеристики:

• Высокий уровень прочности . Они выдерживают нагрузку в 300-600 кг/м2;
• Небольшой вес до 750 кг;
• Точные геометрические параметры ;
• Система крепления, обеспечивающая максимальную подгонку ;
• Легкость и простота монтажа ;
• Легкость транспортировки ;
• Большой эксплуатационный период ;
• Экологическая безопасность . В состав таких блоков входит цемент, известь, кремний, алюминий – материалы абсолютно не опасные для человека;
• Стойкость к воздействиям окружающей среды .

Виды перекрытий из газобетона

Существуют следующие виды подобных конструкций из легкого ячеистого материала:

• Армированные;
• Монолитное перекрытие на газобетон с напряженной или ненапряженной арматурой;
• Сборно-монолитные конструкции, состоящие из таких частей, как сборные перекрытия из газобетона, которое сверху усиливается при помощи армированного бетона.

Сборно-монолитное перекрытие

Стандартные изделия для сооружения перекрытий такого типа изготавливают на заводах ЖБИ, наделяя их следующими габаритными размерами:

1. Длина – не более 6 м;
2. Ширина – не более 1,8 м;
3. Толщина – 30 см.

Расчетная нагрузка на такие поверхности составляет около 600 кг/м2 и выше. Для монтажа данного типа изделий необходима сила 2-3 строителей и помощь подъемного крана.

Обратите внимание!
Для удобства подъема плит при помощи грузоподъемного оборудования на их поверхности предусмотрены стальные петли.

Для обеспечения уплотнения соединения соседних плит с высоким уровнем прочности швы в боковых гранях каждого изделия используется пазо-гребневая система. Используемый при установке затяжной хомут поможет максимально уплотнить соединения.

Обратите внимание!
Для того чтобы не повредить углы или боковые грани плит в процессе транспортировки желательно использовать мягкие погрузочные пояса.

Отличительной чертой сборно-монолитных перекрытий является их конструкция, состоящая из стандартных Т-образных блоков из газобетона, которые устанавливаются на железобетонные армированные балки.

Армированный каркас для создания подобной конструкции носит наименование «Тригон» и состоит из следующих элементов:

1. Два стальных арматурных стержня, располагающихся вдоль плоской бетонной части с заглублением в ее поверхность;
2. Третий армирующий продольный стержень устанавливается на высоте 20 см от нижней плоскости бетонного основания;
3. Два нижних армирующих стержня и верхний связываются при помощи поперечных соединений, образующих треугольники.

Снизу арматура данной конструкции укрывается слоем бетона не менее 3,5-5 см толщиной. Данной толщины достаточно для обеспечения необходимого уровня теплоустойчивости в течение оговоренного нормативной документацией времени.

Такое каркасное исполнение предупреждает возможность прогиба конструкции даже в условиях превышения номинальной нагрузки в 1,5 раза.

Инструкция по изготовлению тригона оговаривает использование стержней следующих диаметров:

• Нижние 2 стержня диаметром 12 мм;
• Верхний стержень диаметром 8 мм;
• Продольные стержни диаметром 16 мм;

К основным характеристикам данной балки можно отнести:

• Длина – 7 м;
• Ширина и высота — 20 см;
• Вес – 17 кг 1 погонный метр конструкции;
• Максимальный вес 12 кг;

Совет. Если в процессе создания перекрытия подобное изделие будет необходимо укоротить или просверлить в нем отверстие следует воспользоваться такими методами, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне.

Особенности монтажа конструкции

Для того чтобы произвести укладку газобетонной армированной плиты понадобится использование подъемной техники и помощь двух монтажников и крановщика.

Совет. Для того чтобы поверхность получилась максимально качественной следует предварительно опорные стены выверить по уровню.

Процесс укладывания таких изделий, как плиты перекрытия из газобетона содержит в себе следующие особенности и нюансы:

1. Сооружая межкомнатные перегородки, следует делать их на 10 мм ниже уровня расположения перекрытия;

Совет. Данное требование необходимо исполнять в обязательном порядке.
В противном случае газобетонные плиты перекрытия будут подвержены дополнительным нагрузкам, что повлечет за собой возникновение трещин на поверхности.
Некоторые практики предполагают возможность подпилить перегородку на месте, но этот процесс в разы усложнит процесс монтажа.

1. Глубина опирания плит на несущие элементы конструкции должна составлять 1,25 мм и более;
2. Укладка изделий осуществляется мягкими стропами;
3. Если используются плиты с системой крепления паз-гребень, то по завершении монтажных работ следует укрепить перекрытие хомутом, который обеспечит качество подгонки;
4. Перед укладкой панелей, стены предварительно обрабатываются раствором;
5. В тех областях конструкции, где не планируется наличие перекрытия (лестницы, подъем коммуникаций и т.д.) устанавливаются металлоконструкции;
6. Швы, образовавшиеся между единицами материала, обрабатываются бетонным раствором;

На фото — процесс бетонирования швов

1. По периметру конструкции связывается арматурный каркас из стального прута в два уровня;
2. Опалубочные блоки устанавливаются на бетонный раствор;
3. Образовавшийся в итоге .

Итогом производства подобных строительных работ станет перекрытие, собранное из плит, образующих монолит с равномерным распределением нагрузки по всей поверхности.

Цена перекрытия для здания, создаваемого из газобетонных плит, напрямую зависит не только от качества, выбранного вами строительного материала, но и от площади межэтажного пространства и, конечно же, от количества этажей.

Перекрытия для стен из газобетона

Очень многих, решившиеся на строительство дома из газобетонных блоков, волнует вопрос о том, можно ли на газобетон класть плиты перекрытия?

Конечно же можно, только данный процесс должен соблюдать некоторые условия:

• Толщина стен из ячеистого материла должна быть не меньше 30 см;
• Опирание плиты перекрытия на газобетон должно составить 20 см;
• По всему периметру стен здания должен быть сооружен железобетонный пояс толщиной, соизмеримой с толщиной стены и высотой в 25 см;
• Бетонный пояс обязательно должен быть армированным.

Обратите внимание!
Данный пояс позволит грамотно распределить нагрузку, оказываемую на плиты перекрытия для газобетона, исключая точечного давления на ячеистые блоки, результатом которого может стать деформация или разрушение конструкции.

В заключение

Перекрытие, созданное из газобетонных блоков, это качественная, надежная и долговечная конструкция. Газобетон – материал легкий, поэтому укладка такого перекрытия не вызовет абсолютно никаких трудностей. Надежная система соединения блоков позволит увеличить и сократить затраты на отделку потолочной поверхности, т.к. потолки и так будут идеально ровными.

А видео в этой статье позволит вам узнать еще больше о том, как можно создать перекрытия из такого современного строительного материала, как газобетон.

На сегодняшний день газобетон – это очень популярный строительный материал, причем газобетонный пеноблок используется не только для дома, но и для возведения стен.

Газобетон сегодня самый популярный строительный материал, причем из него строят не только стены, но и возводят межэтажные перекрытия.

Газобетонные плиты изготавливаются из легкого , усилены арматурной сеткой, а для удобства монтажа в них предусмотрена система гребень-паз.

Многие производители позиционируют перекрытия из газобетона как универсальный строительный материал, то есть подходящий как для строительства частных жилых домов, так и для административных и промышленных зданий. Но наиболее часто газобетонные пеноблоки используют именно для жилых домов, причем как для устройства , так и для плоских и двускатных крыш. Как правило, при использовании перекрытий из газобетона возводят дома не выше трех этажей.

Виды газобетонных плит

Газобетонный пеноблок по типу производства разделяют на два вида: автоклавный и неавтоклавный. Чем они отличаются друг от друга?

Неавтоклавный газобетон по цене и качеству значительно предпочтительнее автоклавного.

1. В процессе эксплуатации перекрытия из ячеистого газобетона автоклавного производства сразу после установки начинают «стареть», а «сырые» со временем только твердеют (этот процесс может происходить в течение 10 лет). Но и эта разница сглаживается, ведь практически всегда происходит штукатурка и отделка как внутренних помещений, так и внешних стен дома.
2. Существенна разница в технологии производства: при изготовлении автоклавного вяжущим компонентом выступает известь, затвердение материала происходит под воздействием давления и температуры. Говоря простым языком, этот процесс больше всего похож на дозревание дрожжевого теста. В подготовленную форму заливается бетонно-песчаная смесь, вводятся дополнительные химические реагенты и емкость закрывают. Под воздействием температуры происходит процесс «поднятия» бетонной подушки и затвердение. В неавтоклавном ячеистом газобетоне вяжущим элементом выступает цемент, и процесс отвердения происходит естественным путем. В смесь вводят взбитые в пену химические вещества, благодаря которым и образуются пузырьки газа.
3. Еще одно отличие – в структуре этих материалов. Газобетонный пеноблок автоклавного твердения имеет очень равномерное распределение пузырьков газа, в то время как в неавтоклавном газобетоне количество пузырьков увеличивается ближе к верхней поверхности плиты, так как в процессе отвердения газ стремится вверх.

Преимущества использования

Преимущества использования газобетонных блоков в том, что они имеют точные размеры, это позволяет уложить идеально ровный потолок.

1. Газобетонный пеноблок имеет очень точные размеры, вплоть до сантиметров. Это позволяет уложить максимально ровный потолок и существенно сэкономить на отделочных работах. Единственный нюанс: стены под перекрытие также должны быть выгнаны максимально ровно. Если все-таки имеется неровность стен дома под перекрытие, газобетон можно легко «подпилить» с помощью крупной наждачной бумаги.
2. Установка перекрытий производится легко и быстро. Легкость заключается в простоте монтажа благодаря пазогребенной системе. Также не нужно большое количество тяжелой строительной техники. Вам понадобится кран и бригада из трех монтажников: одного стропальщика внизу и двух человек для монтажа вверху. Строповка производится мягкими стропами, а укладка и стяжка – хомутом. Через несколько часов готово первое , по которому можно ходить и где можно размещать материалы для монтажа следующего этажа дома.
3. Перекрытие из газобетона для частного дома имеет прекрасные технические показатели: прочность (имеется в виду равномерно распределенная нагрузка) от 600 кг/кв.м (этот показатель зависит от марки цемента); высокий класс огнестойкости; прекрасная тепло- и шумоизоляция. Газобетонные блоки и перекрытия выдерживают внутреннюю влажность помещений от 60%, а при дополнительной влагоизоляции наружных стен – до 75%. Данный материал экологически безопасен, то есть не выделяет вредных веществ и испарений, не имеет запаха.
4. Также к преимуществам можно отнести и легкость данного материала, что позволит уменьшить нагрузку на несущие стены дома.
5. Газобетонные перекрытия можно выдвигать за наружные габариты внешних стен дома, то есть легко сооружать балконные основания без термических мостиков. Ширина таких балконов может достигать до 150 см.

Недостатки установки и эксплуатации

1. Пеноблок – достаточно дорогое удовольствие по сравнению с другими строительными материалами, и только вам решать, стоит ли оно того. Но, с другой стороны, можно легко подсчитать экономию на отделочных работах и на стоимости монтажа.
2. Помните, что перекрытия из ячеистого газобетона – это пористый материал, что означает высокую паро- и влагопроницаемость. Без должной гидроизоляции пеноблок будет вбирать в себя влагу из окружающей среды, как губка. Так что при выборе штукатурки выбирайте ту, которая обладает хорошими паро- и влагозащитными свойствами.

Секреты экономии

Транспортировка газоблоков происходит в обратном порядке, так чтобы сверху находилась первая по счету плита.

Оговорите с поставщиком последовательность комплектации плит. Погрузка должна быть в обратном порядке, так чтобы сверху находилась первая по счету плита. Тогда вам не придется перед установкой ничего перекладывать – налицо экономия времени.

Синхронизируйте заказ строительного крана с поставкой от производителя пеноблоков. Тогда вы получите возможность в один день установить в подвальное помещение дома отопительные котлы или другое оборудование и сразу приступить к монтажу потолков. Таким образом вы одним вызовом подъемного крана делаете две серьезные строительные операции.

Тонкости выбора

Не поленитесь потребовать от производителя все необходимые сертификаты на газобетонные блоки.

Обязательно требуйте сертификаты на газобетонные перкрытия от производителей: это убережет вас от некачественной продукции, тем более что в последнее время появляется все больше кустарных цехов по производству данного типа строительных материалов . Ведь пеноблок – очень лакомый кусок в силу своей дороговизны и популярности. Не экономьте на себе и не ленитесь потребовать документацию у поставщика.

В стандартный пакет документов входит сертификат качества и гигиенический сертификат (по экологической безопасности). По действующему законодательству на сегодняшний день сертификат пожарной безопасности на газобетонные материалы не обязателен, но у добросовестного производителя и такой может быть. К сертификационной документации могут прилагаться акты и заключения лабораторных исследований прочностных и эксплуатационных характеристик.

Обратите особое внимание на то, чтобы арматурная конструкция, заложенная в пеноблок, была обработана специальными антикоррозионным покрытием, особенно это относится к . Это связано с тем, что свободная известь, добавляемая в состав бетонной смеси для ячеистого газобетона, очень способствует коррозии металла.

Преимущества домов из блоков газобетона — в сжатых сроках строительства. Это способствует быстрому домостроению, в том числе частному. Выбор перекрытия первого этажа дома из газобетона зависит от многих факторов: назначения, этажности дома, возможности использования специальной техники, стоимости работ, уровня профессионализма строителей и знания конструкционных особенностей материалов. Надежность и долговечность здания во многом зависят от правильности решения этого вопроса.

Требования к перекрытию для дома из газобетона

Дом из газобетона строят не выше трех этажей, так как ячеистая структура блоков обладает меньшей прочностью на сжатие в сравнении с обычным бетоном. Перекрытие в таких постройках должно быть подобрано с учетом:

• собственной тяжести и этажных стен, или расчетов по нагрузке веса;
• прочности и оптимальной жесткости;
• достаточной степени звукоизоляции;
• фактора пожаробезопасности.

Возникающее усилие на несущие стены перераспределяет именно перекрытие. Рекомендуется под любые его виды делать армирующий пояс , усиливающий пространственную жесткость здания и дающий защиту от продавливания хрупкого газобетона.

Верхний срез несущих стен должен быть строго горизонтальным, при выявлении дефекта устранение возможно стиранием блоков из газобетона для выравнивания.

Разновидности перекрытий

От способа выполнения и конструкционного материала зависит выбранное перекрытие. Наибольшее применение получили следующие модификации:

• плитная;
• сборно-монолитная;
• монолитная;
• на основе деревянных или металлических балок.

Другие виды перекрытия: кессонное, кирпичное, шатровое, – конструктивно сложные и дорогие, в строительстве малоэтажных домов из газоблоков не применяются.

Плитное перекрытие

Сборка перекрытия первого этажа производится на объекте строительства из железобетонных плит или из газобетона. Определяет выбор между ними принципиальное различие по весу. Такое возведение по срокам является самым быстрым и не связано с сейсмической активностью региона. Количество плит зависит от величин объекта и типовых размеров, заданных на заводском производстве. Главное, чтобы пролет между стенами был меньше перекрытия на 30 см для опорной установки по 15 см с каждой стороны и соответствовал нормативам по максимальному расстоянию:

• 6 метров – гладким плитам;
• 9 метров – с ребристым верхом.

Толщина подбирается с учетом потенциальной нагрузки, так как перекрытие является своеобразным диском жесткости. Дому из газобетона в два этажа достаточна высота от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

Плиты укладываются строго по несущим стенам первого этажа одного уровня. Возведение внутренних перегородок производится позже. Перед установкой перекрытия на верхний ряд блоков из газобетона надстраивается распределительная кирпичная подушка толщиной в один кирпич. После закрепления прочности на слой цементного раствора с помощью крана заносятся плиты.

Преимущества и недостатки перекрытия из газабетона

Преимущества перекрытия из газобетона или железобетонными плитами:

• быстрый монтаж в сжатые сроки;
• долговечность и надежность;
• высокая несущая способность, от 600 до 800 кг/кв.м;
• отличная тепло- и шумоизоляция за счет внутренних пустот;
• заводское изготовление отличается качественной обработкой материалов;
• доступная цена.

К недостаткам относят:

• необходимость специальной подъемной техники;
• наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
• ограничение выбора плит по размерам;
• ограничения в применении при криволинейности несущих стен;
• опыт монтажных работ.

Для сцепления плит применяют песчано-цементный раствор или закладывают минеральную вату, укрепляющие теплоизоляцию дома из газобетона.

Сборно-монолитное перекрытие

Технология не требует особой техники по причине конструкции, допускающей не самые тяжелые элементы для перекрытия первого этажа.

Процесс монтажа состоит в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок помещаются керамзито- или полистиролбетонные блоки. Образуется опалубка, на которую сверху помещается арматурная сетка. Конструкция заливается бетоном и требует времени для полного высыхания.

Утепление производится с помощью керамзита, пенополистирола, базальтовой ваты высокой плотности или другими теплоизоляционными материалами.

Плюсы и минусы конструкции

Преимущества конструкции проявляются:

• в проведении монтажа без спецтехники;
• отличных звуко- и пароизоляции;
• прочности сборно-монолитного состава.

Но строительные нормы, к сожалению, не включают сведения и рекомендации по данному типу перекрытия. Поэтому его применение допускается в домах из газоблоков не более 2 этажей.

Монолитное перекрытие

Такая модификация готовится на площадке под строительство дома. Процесс достаточно сложный и трудоемкий, но незаменимый при нестандартных формах здания. Ровная поверхность в итоге и отсутствие работ по заделке швов привлекает к выбору этого типа перекрытия.

В начале процесса требуется установка опалубки под формирование монолитной плиты. Исходя из финансовых возможностей и наличия времени, можно купить готовую инвентарную опалубку или сделать ее самим из листовых материалов или досок на месте монтажа.

Бетон для заливки перекрытия готовится по классической схеме: на три доли песка одна цемента. Добавление щебня или гравия по усмотрению. Первый слой бетона не должен превышать одну треть перекрытия, на него размещается арматурный каркас. Затем по принципу пирога делается вторая заливка и укладка арматурной сетки. После третьей заливки бетона общая толщина перекрытия составляет 15-20 см.

Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газобетонных блоков это значимые параметры. Когда бетон достигнет примерно 80% прочности, это происходит на 3-4 сутки, опалубку можно демонтировать.

Для уменьшения толщины перекрытия и общего конструктивного веса изготавливают ребристую монолитную плиту, включающую в себя балки и тонкие бетонные слои. Давление в этом случае перераспределяется не на стены из газобетона, а на балки.

Требуется значительно больше времени на устройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Такой вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

Монолитное перекрытие не допускает самостоятельного изготовления бетона в малогабаритных мешалках. Раствор должен заказываться в параметрах и объеме для единовременной заливки поверхности в организации, гарантирующей качество продукции.

Плюсы и минусы монолитного перекрытия

Преимущества:

• большая несущая способность;
• варианты нестандартных конфигураций с геометрическими сложностями;
• применение в случае значительных пролетов между стенами свыше 6 м.

Недостатки:

• большие временные затраты на набор прочностных характеристик бетона;
• обязательный расчет нагрузок на сооружение;
• высокая цена перекрытия;
• применение техники: миксеры и бетононасосы;
• обширная подготовительная работа;
• строгое соблюдение технологии приготовления раствора;
• ограничение работ в зависимости от температурного режима.

Перекрытия из балок

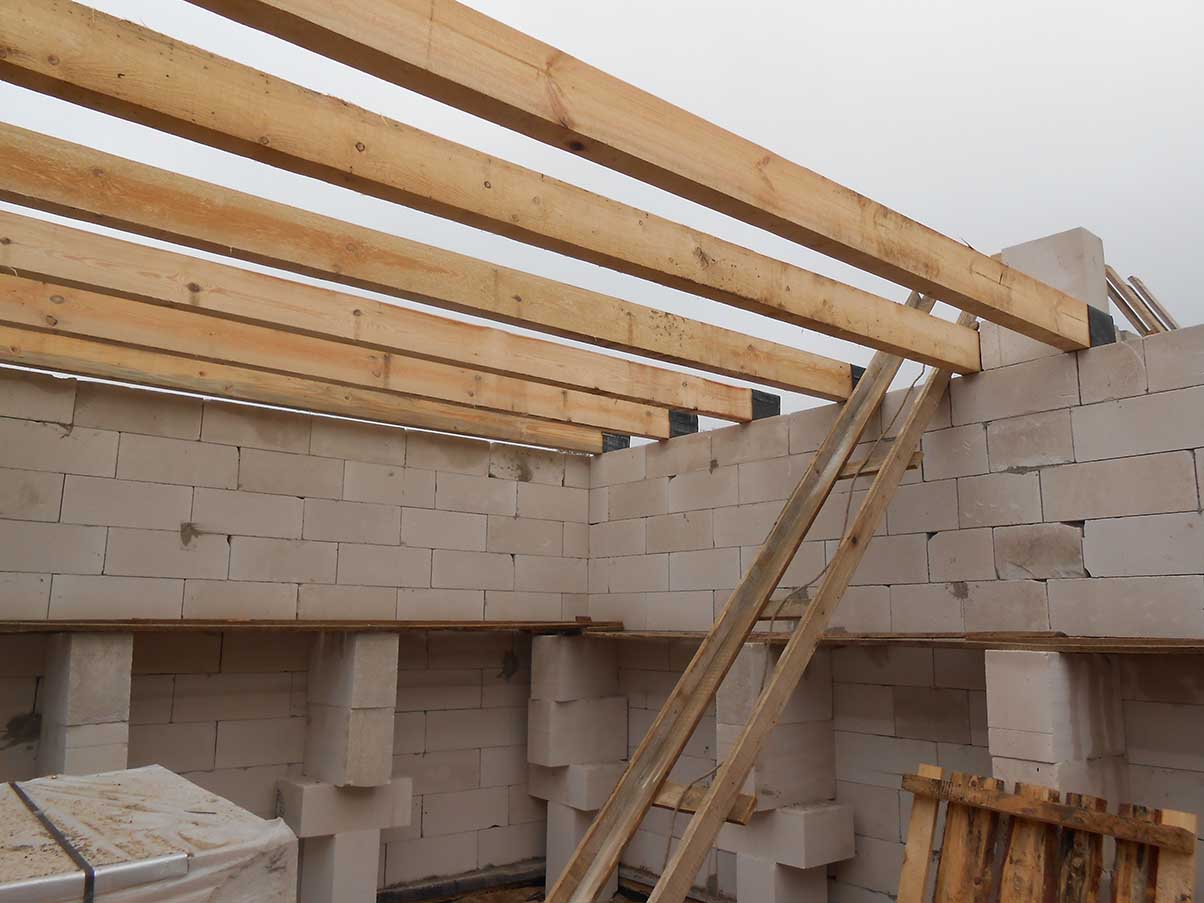

Перекрытия в доме из газоблоков могут быть выполнены с применением металлических или деревянных балок .

Первый вариант отличается невысокой ценой и популярен для монтажа межэтажной конструкции. Второй, аналогичный по технологии возведения, очень дорогостоящий по причине цены на изделия металлопроката и необходимости техники для установки тяжелых балок.

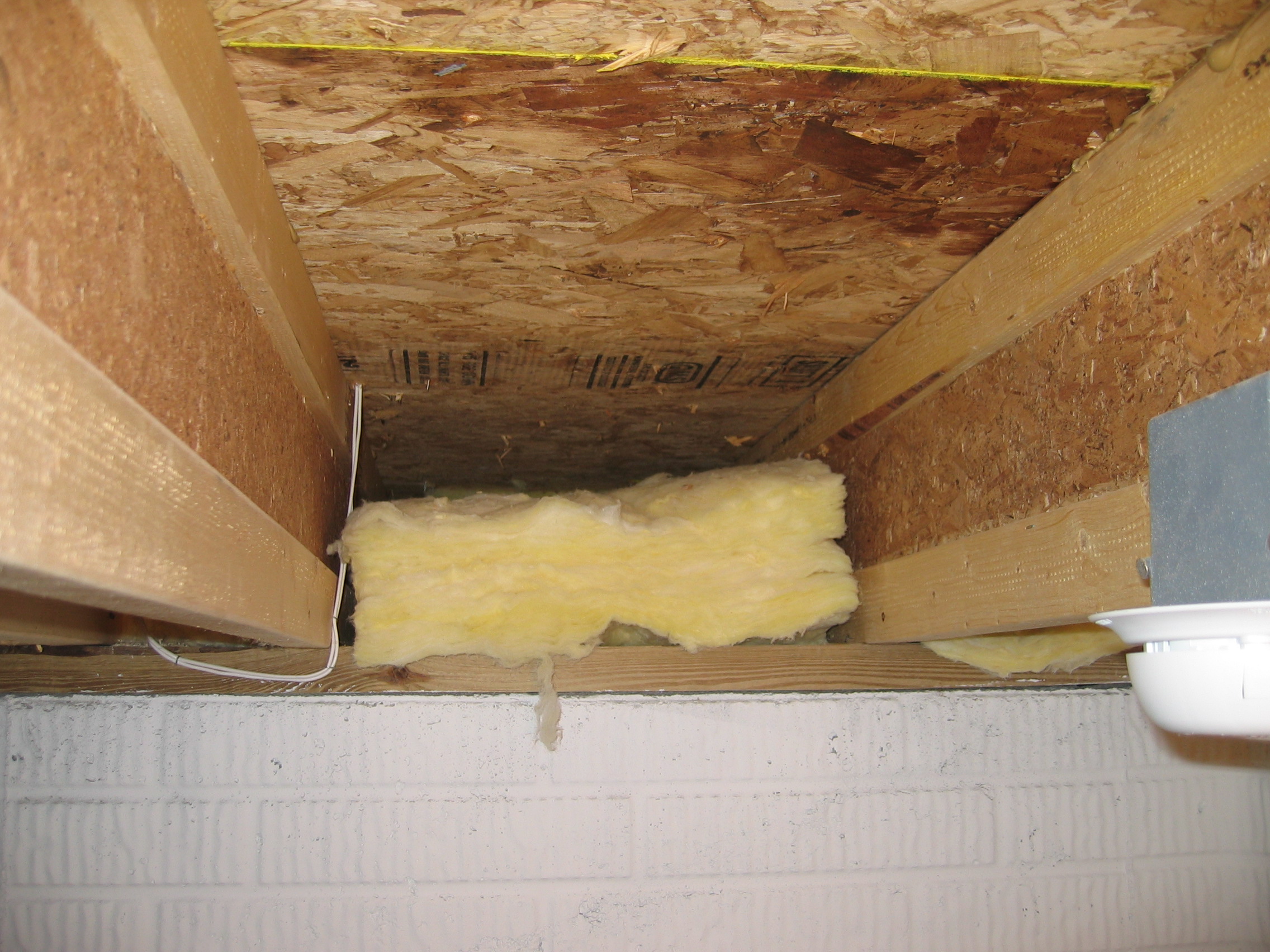

Между деревянными брусьями помещается теплоизолирующий материал. На балки с обеих сторон устанавливается обрешетка, которая, с одной стороны, служит основой для чернового пола, а с другой, – потолочной поверхности.

Следует отметить, что деревянные брусья должны быть обработаны огне- и биозащитными пропитками, а металлические балки перекрытия подлежат обязательной антикоррозийной обработке. Для предотвращения проникновения влаги от бетона к балкам нужен слой гидроизоляции.

Балочное перекрытие дома из газоблоков имеет значительно меньшие показатели несущей способности, поэтому применение рекомендуется в зданиях с небольшой площадью и расстоянием между стенами до 6 м. Особенно это значимо для районов с сейсмической активностью свыше 7 баллов.

Преимущества и недостатки

Положительные свойства балочной технологии:

• доступность монтажных работ с металлическими балками и при деревянных перекрытиях;
• невысокая себестоимость.

Недостатки:

• применение только в двухэтажных домах;
• меньший срок эксплуатации в сравнении с бетонированными перекрытиями;
• наличие ограничений по причине горючести материалов.

В газобетонном доме можно устанавливать любое перекрытие при условии точного выполненного расчета нагрузки на несущие стены. Оптимальная нагрузка для небольших строений в 2-3 этажа — при монтаже плит из газобетона. Вес, размеры плит, средняя цена и технологические особенности возведения перекрытий плитами из газобетона делают такой выбор доступным в массовом домостроении.

Газобетон - это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если в газобетонном доме выполнять именно по . Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

К достоинствам деревянных перекрытий можно отнести:

• легкий вес;
• большой ассортимент древесины;
• низкая стоимость;
• простой и быстрый монтаж;
• экологичность;
• гибкость в конфигурации.

Важно!

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

К недостаткам следует отнести:

• легковоспламеняемость;
• необходимость в обработке антисептическими и антипиреновыми средствами.

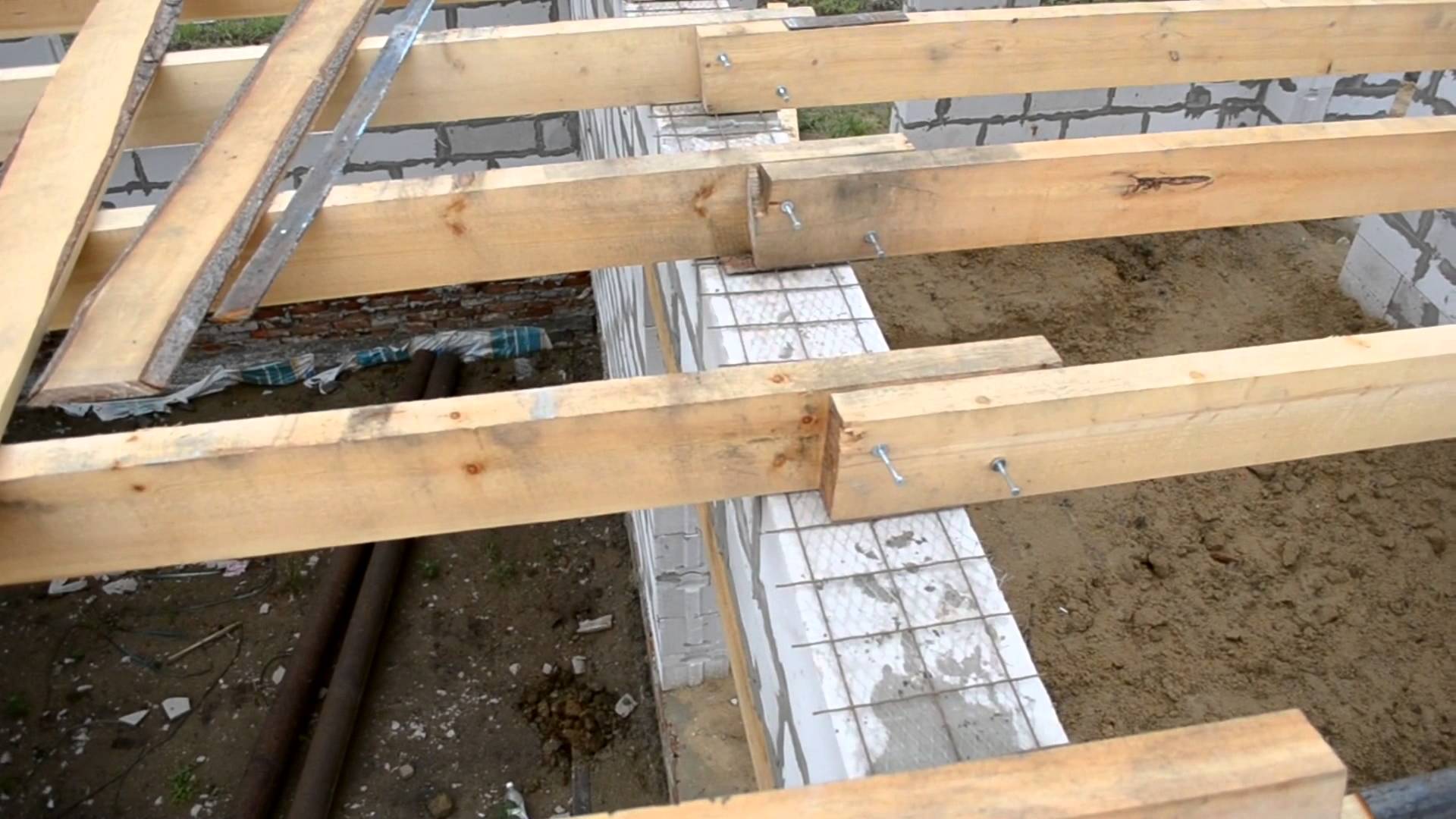

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Существует три типа перекрытий:

• балочное;
• ребристое;
• балочно-ребристое.

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки. Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой. В качестве звукоизоляции устилается минеральная вата.

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Высота и сечение бруса для перекрытия зависят от:

• частоты шага;
• толщины балки;
• размера нагрузки на несущие перекрытия;
• типа древесины балки.

Важно!

Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см. При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство. Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса. При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

• битумных средств, праймера;
• рулонного рубероида, битума или толи;
• жидкого гидроизола на битумной основе;
• линокром.

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами. Очень важно места стыка выполнять над опорой.

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

• несущие брусья;
• лаги, утеплитель, звукоизоляция, пароизоляция;
• черновой дощатый настил;
• облицовочное напольное покрытие.

Особенность технологии монтажа деревянных перекрытий

Первым шагом возведения деревянного перекрытия дома всегда является расчет элементов конструкции.

1. Монтаж необходимо начинать по наиболее короткой стене комнаты.
2. Шаг настила часто равен 1 метру и зачастую зависит от сечения бруса перекрытия. Чем меньше сечение – тем меньше шаг.

Совет!

Лучше использовать брус с большим сечением и редким шагом установки, чем устанавливать частокол из слабого материала.

1. Тщательно выставляется первый брус при помощи уровня. Его поверхность должна быть идеально ровная.
2. Брус должен выдерживать нагрузки до 400 килограмм на 1 квадратный метр всей площади.
3. Наиболее приемлемым размером несущей перекладины является соотношение 1,5 части высоты к 1 части ширины.

Вторым шагом является подготовка к монтажу.

На этапе возведения стен необходимо предусмотреть места крепления для балок будущего перекрытия с параметрами:

• шаг расположения перекладины – 1 метр;
• глубина бруса – 30 см;
• ширина балки – 30 см.

После монтажа балки торцевые стороны обрабатываются гидроизолирующими и утепляющими материалами, при этом, воздушное пространство не заливается никакими дополнительными материалами, а остается свободным.

Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:

1. Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
2. Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
3. Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
4. Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
5. После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
6. Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
7. Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
8. Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
9. Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

В домах из газобетона не лишним будет обустроить монолитный газобетонный пояс для укладки балок перекрытия. Он создается при помощи специальных газобетонных блоков, позволяющих равномерно распределять нагрузку на несущие стены. Именно благодаря распределению нагрузки плиты газобетона не растрескиваются.

Важно!

Зона соприкосновения дерева и каменного материала приводит к образованию конденсата и последующему гниению деревянных материалов. Именно поэтому очень важно избегать прямого примыкания древесины к бетону и металлу. Обязательно следует прокладывать гидроизоляционный материал.

Монтаж деревянных балок перекрытия

Невысокая прочность газобетона подразумевает обустройство опорной подушки. Расчет нагрузок и правильный подбор материалов с учетом небольшой толщины стен значительно уменьшает вероятность облицовки наружного узла, но в то же время, позволяет произвести качественное утепление пенящимися составами.

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

• Потребность использования дополнительной техники для установки;
• Цена материалов, а также установки;
• Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

• Сборно-монолитные конструкции;
• Установка стандартной монолитной плиты;
• Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м?.

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.

Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.

Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

• Двутавровые балки;
• Специальные трубы, имеющие квадратное сечение;
• Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

Монолитное перекрытие

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м?. Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.

При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

• Сначала по краям блоков устанавливается опалубка;
• Дальше в неё укладывается арматура, а также проводится её перевязка;
• После этого проводится заливка бетона и ожидание его застывания;
• В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

• Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
• Расстояние между опорами делается 1 м;
• Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
• Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

• После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
• В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

• Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
• Скрепление прутьев осуществляется в шахматном порядке;
• Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
• Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
• Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

• Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

• Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
• Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

• Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
• Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
• Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.
