Собрать коллектор для теплого пола из полипропилена. Подключение коллектора теплого пола. Модификации коллекторных узлов

Теплый водяной пол является хорошей альтернативой или дополнением к радиаторному отоплению частного дома. Систему можно устанавливать как в одно помещение, так и для всего здания. В обоих случаях она должна быть автономной и обеспечивать надежную работу отопительных контуров с теплоносителем. Для решения этой задачи должен быть установлен коллектор для теплого пола своими руками, который собирается из составляющих элементов. Коллектор и теплые полы неразрывно связаны.

Главной функцией устройства является заданное распределение теплоносителя по всем контурам. Оно может быть как равномерным, так и избирательным.

Система водяного пола обычно содержит несколько контуров раздачи теплоносителя по трубам. Каждый из них имеет отдельный вход и выход, связанные с коллектором. Он состоит из двух гребенок: из одной – горячая вода подается в , а в другой – ее обратные потоки, отдавшие часть тепла, соединяются вместе и возвращаются на подогрев.

Подготовка теплоносителя заключается в смешивании горячей и холодной воды для получения необходимой температуры. На теплый пол не нужен большой нагрев теплоносителя. Если в радиаторах температура составляет 70-95°С, то для теплого пола она не превышает 30-55°С. Ходить босиком по горячей керамической плитке невозможно, а остальные покрытия от высокой температуры коробятся.

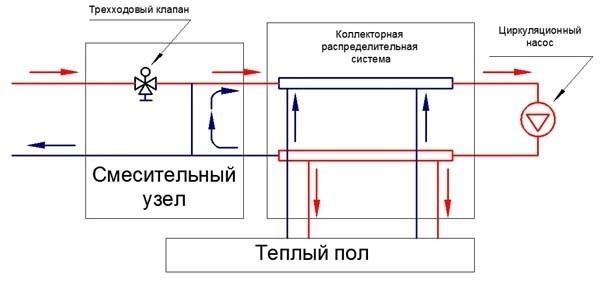

В коллекторе применяется смесительный узел, представляющий собой насос с трубопроводами, обеспечивающий смешивание прямого потока с обратным и получение из них одного с определенной температурой. Лучшим способом является последовательное смешивание (рис.ниже), где достигается самая высокая производительность.


Красными стрелками обозначен поток горячего теплоносителя, синими – охлажденного. Температура смеси перед верхней гребенкой регулируется термостатическим клапаном.

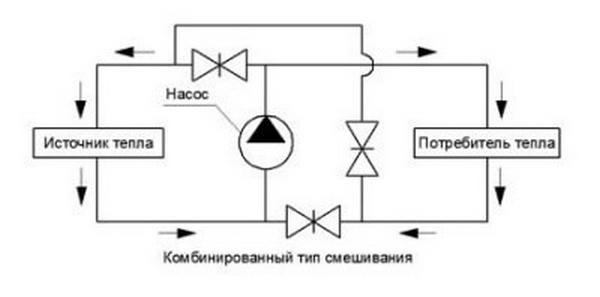

Смеситель также применяется в системах, где теплый пол объединен с отоплением радиаторами. Соотношение порций горячего и охлажденного теплоносителя поддерживается клапанами при контроле температуры датчиками тепла, давления и погоды. Естественная циркуляция уже мало где применяется, и к коллекторам подключаются насосы, поддерживающие давление в системе.

В простых системах не производится смешивание теплоносителя. Он подается циркуляционным насосом, установленным в обратном трубопроводе.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.


В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции. При покупке на это следует обратить внимание. Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Чтобы собрать коллектор самостоятельно, нужны следующие элементы:

  • двух,- или трехходовой клапан;
  • запорные и балансировочные клапаны. При изменении температуры теплоносителя клапан изменяет проходное сечение, регулируя расход жидкости;
  • датчики давления и температуры;
  • циркуляционный насос;
  • воздухоотводчик (ручной или автоматический);
  • элементы для монтажа: фитинги, тройники, переходники, разъемные соединительные муфты и др.

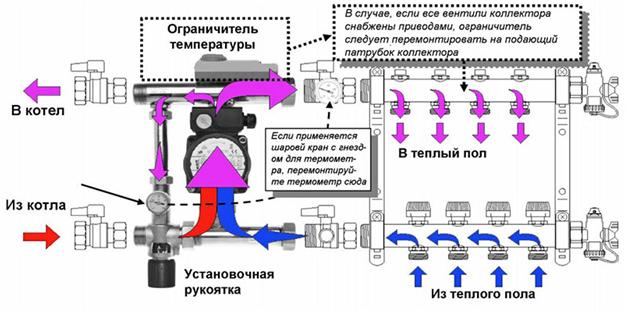

Коллектор, изображенный на рис. ниже, дает возможность подключать несколько контуров, число которых зависит от суммарной площади помещений.


Трубы подключаются фитингами с конусной затяжкой и снабжены запорными вентилями.

Создание проекта отопления

Проект представляет собой схему расположения ответвлений и их подключения к коллектору. При этом необходимо учитывать большое количество факторов, от которых зависит работоспособность и удобство эксплуатации системы:

  • количество контуров;
  • тип и характеристики источника тепла;
  • описание дополнительных источников энергии, которые предполагается установить позднее (котлы, работающие на другом топливе, солнечные батареи и др.);
  • описание работы основного и дополнительного оборудования (датчики, измерительные приборы, клапаны, расширительные баки и др.);
  • определение параметров каждого прибора на линиях нагнетания и обратной подачи теплоносителя;
  • ввод труб от котлов располагается на торцах горизонтальных гребенок, а контуров отопления – сверху и снизу.

Сборка коллектора из комплектующих

Коллектор продается в виде разобранного комплекта. Собрать его несложно, если предварительно ознакомиться с инструкцией. Сборка большинства устройств производится в следующей последовательности:

  • Трубы вынимают из упаковки и соединяют между собой секции.
  • Гребенки крепят к кронштейнам.
  • Монтируют запорную арматуру, приборы контроля, элементы соединения и заглушки.
  • Собранный коллектор крепится на стене.
  • Подключаются циркуляционный насос и клапан.
  • К узлу подключаются трубы от котла и контуров отопления.

Важно! Сборка коллектора, его подключение к трубам и настройка производятся до заливки стяжки. Проверяется работа приборов управления и регулировка режимов работы. Все контуры должны работать.

Материалы

Моделей коллекторов на рынке много и их выбор в большой степени зависит от схемы отопления. Они работают с теплоносителями при разном уровне нагрева. Поэтому к материалу предъявляются высокие требования. Большой прочностью обладают устройства из нержавеющей стали и латуни. В простых схемах отопления можно использовать изделия из пластика, которые у ведущих производителей делаются на высоком уровне.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.


Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.


Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Если теплый пол служит основным обогревателем дома, температуру теплоносителя в котле можно поддерживать пониженной, что снижает нагрузку на все оборудование.

Видео

Коллектор – это важнейшая составляющая системы теплого пола. С его помощью регулируется температура в помещениях, обеспечивается экономное потребление энергии и долгосрочная эксплуатация сети отопления. Поэтому к выбору прибора и его установке своими руками следует отнестись со всей ответственностью.


Устройство водяного теплого пола невозможно без установки специального устройства – коллектора. Его можно соорудить самостоятельно при помощи подручных средств. Но более эффективно произвести монтаж готовой коллекторной группы, которая продается в полном сборе со всеми комплектующими элементами.

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

  • циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

  • узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

  • распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

  • воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;


  • метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

Разновидности

Коллекторная группа для устройства теплого пола может быть с двумя или тремя ходовыми смесительными клапанами. Каждый тип имеет свои преимущества и недостатки.

Коллекторной группы систем отопления и теплого пола Luxor

Устройство с 2-мя ходовыми питающими клапанами

Двухклапанный коллекторный узел отличается следующими особенностями:

  • холодный и горячий теплоноситель смешивается постоянно. Это предотвращает перегрев прибора и продлевает его срок службы;
  • изменение температуры происходит плавно, поскольку 2-ходовые клапаны имеют небольшую пропускную способность;
  • не применяются в небольших помещениях, площадь которых меньше 200 кв. м.

Устройство с 3-мя ходовыми смесительными клапанами

Трехклапанный коллекторный узел представляет собой конструкцию со следующими характеристиками:


Преимущества использования коллекторов в составе напольного отопления

Устройства, которые устанавливаются в сборе со всеми дополнительными элементами, позволяют получить следующие преимущества:

  • экономия энергии по сравнению с традиционными отопительными системами (в среднем на 30-50%);
  • высокая безопасность из-за отсутствия элементов открытого типа, которые могут стать источником возникновения пожароопасной ситуации;
  • длительность эксплуатации коллекторной группы составляет несколько десятков лет. Периодической замене подлежат только трубопроводы;
  • обеспечиваются оптимальные параметры микроклимата в отапливаемом помещении.

Установка устройства

Коллектор для теплого водяного пола монтируется по следующей схеме:

  • Необходимо установить рамку под прибор. Она монтируется прямо на стену в горизонтальном положении или в специально подготовленную нишу. При выборе места для установки следует ориентироваться на наличие свободного доступа к устройству для подсоединения необходимого количества трубопроводов. Также часто для монтажа прибора применяется специальный шкаф. В таком виде устройство сможет вписаться в любое помещение.
  • Подключение к котлу отопления. Подача теплоносителя в систему происходит снизу, а обратка размещается сверху. Также перед рамкой нужно установить шаровые отсекающие. За кранами осуществляется монтаж циркуляционного насоса.
  • Происходит установка пропускного клапана. Он должен оснащаться ограничителем температуры. За этим узлом происходит установка распределительной гребенки.
  • Осуществляется разводка трубопроводов к теплому полу. Элементы, по которым теплоноситель будет поступать в систему, размещают сверху. Трубопроводы от напольного отопления монтируют уже снизу.
  • Если предполагается установка устройства своими руками, необходимо присоединить к распределительной гребенке запорные краны, которые оснащены терморегулятором. Когда монтируется готовый комплект, делать этого не нужно.
  • Подключение коллектора к системе отопления осуществляется при помощи компрессионных фитингов. Данный элемент состоит из зажимного кольца, опорной втулки и промежуточной гайки.
  • Опрессовка коллектора. После монтажа всех конструктивных элементов необходимо проверить, насколько полученная система герметична. Для этого агрегат подключают к циркуляционному насосу. С его помощью происходит нагнетания давления в системе. В таком виде водяной контур оставляют на сутки. По истечении этого времени проверяют давление. Если оно не изменилось, значит, установка произошла успешно.

    • Габариты встраиваемого в стену шкафа для коллекторного узла

    • толщина коллекторного ящика должна соответствовать габаритами узла;
    • нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
    • ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.

    Если использовать готовую коллекторную группу, можно значительно упростить монтаж данного устройства. Его очень легко установить самостоятельно без помощи специалистов.

    Видео: Коллектор для теплого пола Valtec

Популярная в последнее время система отопления зданий с использованием теплого пола требует внимания в проектировании, подборе комплектующих и устройстве. Для изготовления требуется большее количество комплектующих и изделий, чем для системы с радиаторами. Это связано с многими факторами, но основным является необходимость грамотного распределения теплоносителя по веткам и контроля его нагрева.

Одним из обязательных узлов является распределительный коллектор (гребенка) к которому подключаются трубы, проходящие в полу. Он выполняет несколько функций и без них устройство теплого пола проблематично. Несмотря на то, что коллекторная группа для теплого пола изготавливается многими производителями и поставляется на рынок во многих модификациях, часто возникает желание сэкономить и создать ее самостоятельно.

Как проходит этот процесс, из чего можно самостоятельно собрать распределительный коллектор и какие материалы для этого используются? Попробуем ответить на эти вопросы.

Коллектор для теплого пола используется в нагревательных системах с такими целями:

  • распределение потоков;
  • контроль температуры.

Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).

Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.

Типы коллекторов

Кроме материала и технических характеристик коллекторы разнятся по типу регуляции. Они бывают как вовсе без регуляции, так с использованием расходомеров, ручной запорной арматуры и автоматических устройств.

Без регуляции

Коллектор для теплого пола без регуляции позволяет создать дешевый вариант распределительной системы. В нем не применяют никаких регулирующих устройств, а потоки теплоносителя распределяются в зависимости от гидравлических характеристик системы. Несмотря на стоимость такой вариант не стоит применять, так как он не удобен в эксплуатации и может создавать трудности в дальнейшем.

С ручной регуляцией

Установить такой вариант коллектора стремятся в основном те, кто пытается сэкономить на оборудовании. Это не всегда плохо. Экономия позволяет направить финансовые средства в то место, где они более необходимы. Какие плюсы и минусы такого варианта?

Коллектор с ручной регуляцией имеет право на жизнь и может выполнять свою функцию в поддержании необходимого количества теплоносителя в каждой ветке. В таком случае температура теплоносителя регулируется в смесительном узле, а количество его для каждой петли устанавливается ручной настройкой один раз. Далее система работает самостоятельно. Хорошо себя зарекомендовали латунные коллекторы такого типа.

Особенно актуален такой вариант при устройстве теплого пола как дополнительного комфортного элемента в системе отопления. Когда основной подогрев осуществляется радиаторами, или другими устройствами, а теплые полы лишь создают дополнительный уют. Для основной системы отопления в виде теплого пола лучше предусмотреть более серьезную автоматизацию.

Одним из вариантов регуляции потоков теплоносителя на каждую ветку, отходящую от коллектора, является использование балансировочного расходомера. Этот элемент дает возможность регулировать поток теплоносителя и визуально его контролировать.

Устройство состоит из штока с фланцем, который позволяет контролировать условный проход в трубопроводе. В его состав входит окошко с градуированием, по которому можно визуально определить конкретный расход теплоносителя через наблюдаемую ветку. Подстройка проводится регулировочным кольцом под колпачком. Подсоединение его коллектору проводится с помощью резьбы.

Коллектор с расходомерами очень часто используется в современных системах из-за своей невысокой стоимости и хороших эксплуатационных характеристик.

С автоматической регуляцией

В последнее время часто устанавливают тёплые полы, в которых устанавливается коллекторы с автоматической регуляцией. Для этого используют сервоприводы на каждую петлю. Они в комплексе с термодатчиками теплого водяного пола позволяют регулировать поток теплоносителя в каждой ветке в зависимость показаний термодатчика.

Для этого устанавливается необходимый проход сечения. Такие системы дороже чем варианты без регуляции или с ручной, но довольно гибки и позволяют получить комфортные условия проживания. Не стоит забывать, что автоматические системы требуют грамотной регуляции, без которой они не будут показывать свой полный функционал.

Из чего можно сделать коллектор

Поставляемые на рынок стандартные коллекторы для теплого пола изготовляются из разных материалов: это и полипропилен, и сталь, и различные сплавы. Наибольшее распространение получили металлические элементы из-за своего качества, прочности и надежности.

Выпускаются отдельные гребенки с различным количеством отводов из полипропилена, которые можно компоновать друг с другом и создавать коллекторы разного размера. Это же относится и к латунными элементам.

Если стоит задача установки коллектора для теплого пола не из заводских элементов, можно использовать куски труб, тройники и другие элементы сети теплоснабжения. Подойдут стальные трубы большого диаметра, в которые врезаются патрубки для подключения трубопроводов. Также существуют варианты использования полипропиленовых тройников, которые соединяются между собой с использованием обрезков труб. В результате этого действия получается гребенка нужного размера и характеристик.

Изготовление коллектора своими руками

Если вы решили собрать самодельный коллектор для теплого пола, вы должны обладать некоторым опытом и пониманием конструкции отопительных систем. В первую очередь необходимо обязательно ознакомиться с принципом работы и задачей коллекторов после чего провести грамотный расчет и непосредственно изготовление.

Расчет

Схема коллектора теплого пола подбирается исходя из особенностей конкретной системы. В первую очередь необходимо провести расчет и подобрать сечения трубопроводов. Перед изготовлением необходимо:

  • По заранее разработанной схеме определить из каких веток будет состоять система теплого пола и их характеристики.
  • Рассчитать все параметры работы системы: температуру горячей воды, которая подводится к коллектору, расход теплоносителя через все ветки теплого пола, расположение участков.
  • Важно выяснить наличие и количество других отопительных приборов, кроме тех, которые будут подключаться к распределительному коллектору.
  • Выбрать систему регуляции и контроля, которая будет использоваться в распределительном коллекторе.
  • Необходимо определиться с местом расположения коллектора, так как от этого зависит его конструкция и расположение отводящих патрубков. Выполнение этого пункта позволяет провести подключение коллектора теплого пола оптимально.

Для создания хорошего распределительного коллектора, который позволит грамотно контролировать тёплые полы в доме, важно особое внимание уделить подбору всех комплектующих и деталей. Они должны быть рассчитаны на работу в таких системах.

Для того чтобы выбранный коллектор качественно выполнял свою функцию и не создавал дополнительного гидравлического сопротивления для движения потока и шума, следует руководствоваться при подборе таким правилом: диаметр распределительного коллектора нужно выбирать таким образом, чтобы площадь его сечения была равна или более площади сечения всех трубопроводов, которые подсоединяются к устройству. Это же относится и к сборному коллектору.

То есть, например, если к коллектору подключены 4 трубопровода внутренним диаметром d=20 мм, то площадь поперечного сечения коллектора должна быть: S = 4(πd²/4) = 1256 мм². То есть диаметр трубы для коллектора составит не менее 40 мм. Это правило для оборудования тепловых сетей описано в частности в таком нормативном документе: СТО РАО ЕЭС России «Тепловые пункты тепловых сетей».

Комплектующие

При выборе комплекта входящих в коллектор элементов нужно ориентироваться на такие изделия:

  1. Гребенка, которая представляет из себя кусок трубы с врезанными в не нее отводами для подключения трубопровода теплого пола. Их можно приобрести отдельно, сварить из металла или спаять из полипропиленовых элементов. Для коллектора который стоит на подаче обязательно наличие регулирующего вентиля на каждом контуре.
  2. Воздухоотводчик, который подключается в верхней части изделия для сброса собравшегося в системе воздуха.
  3. Кронштейны, которые позволяют качественно провести монтаж коллектора теплого пола на строительную конструкцию. Их можно выбрать среди стандартных или изготовить самостоятельно.
  4. Сливной кран, благодаря которому возможно провести удаление теплоносителя из системы.
  5. Тройники и соединительные элементы.
  6. Крепления для подключения металлопластиковых или полиэтиленовых трубопроводов теплого пола.

Это стандартный набор элементов подходит для коллекторов из разных материалов.

Непосредственно коллекторный узел для теплого пола кроме самого коллектора включает большое количество дополнительных элементов, которые позволяют регулировать и контролировать систему. В него входит трёхходовой или двухходовой клапан, насос, запорная и регулирующая арматура. Схема подключения коллектора в каждых вариантах зависит от типа выбранного оборудования.

Сборка

Само изготовление коллектора ничем не отличается от работы с элементами отопительной сети. Если используется полипропилен, все комплектующие паяются с соблюдением герметичности, подключаются краны и другие элементы. Необходимо следить за расположением патрубков, чтобы их удобно было подключать.

При установке коллектора для теплого пола изготовленном из стальных труб необходимо обладать навыком в сварке. Для работы берется стальная труба большого диаметра круглого или квадратного сечения. Из трубы нарезаются отрезки нужной длины для частей коллектора. Отрезки трубы завариваются с двух сторон с соблюдением герметичности, после чего к ним приваривают круглые стальные патрубки, к которым могут подключаться трубопроводы. Для установки приборов учета и регуляции в патрубках должны быть подготовлены места для устройства спуска воздуха и других комплектующих. Для защиты от коррозии такой коллектор требует покраски.

Перед сборкой важно оценить все риски и возможную экономию, после чего приступать к работе. Не стоит рассматривать коллектор как самостоятельную систему: он является важной частью смесительного узла, а если возникла идея собрать его самостоятельно, стоит обратить внимание и на возможность самостоятельного изготовления всего узла. Для этого важно подобрать грамотно все комплектующие, трехходовые клапаны, насос и запорно-регулирующей арматуру. Нужно соблюдать все требования монтажа отопительного оборудования.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Систему теплого водяного пола можно считать удачной альтернативой привычному радиаторному отоплению или же хорошим дополнением к ней. Она может быть рассчитана как на все здание, так и только на одно помещение. В любом случае, это будет автономная система, требующая определенной подготовки поступающего в отопительный контур теплоносителя.

Именно эту роль выполняет коллектор для теплого водяного пола. Это достаточно сложное устройство, выполняющее сразу несколько функций. Как оно работает и правильно подключается? Попробуем разобраться.

Теплый водяной пол представляет собой самостоятельную систему отопления, которая обязательно должна стыковаться с основной. Для этого используется коллектор или несколько таких устройств, если уложено несколько обогревательных контуров. Простейший коллектор представляет собой отрезок трубы, к которому подключаются другие трубы.

Коллектор для теплого водяного пола – достаточно сложное устройство, предназначенное для направления и регулирования потоков теплоносителя

Один конец устройства соединяется с обратной или напорной (подающей) трубой, это зависит от назначения коллектора. К дополнительным же выводам подключаются отопительные трубы водяного пола.

Такие системы на практике встречаются достаточно редко, их сменили более сложные конструкции. Сегодня коллектор для теплого пола представляет собой технологический узел, включающий в себя несколько элементов. Его основной функцией является направление и регулирование потоков теплоносителя.

Отопительный прибор способен разогреть теплоноситель до 75-90С. Это нормально для радиаторов, но недопустимо для теплого пола. Если в его трубы поступит теплоноситель с такой температурой, человеку будет крайне некомфортно находиться в помещении. Кроме того, напольное покрытие может быть испорчено.

Именно поэтому и устанавливается коллектор, который выравнивает температуру обратного и прямого потоков, контролирует рабочие параметры системы при помощи датчиков и обеспечивает равномерный разогрев каждого из участков труб. Для максимально эффективной работы распределительный коллектор оснащается такими функциональными элементами:

  • обратная и подающая гребенки;
  • трех или двухходовые клапаны;
  • циркуляционный насос;
  • расходомеры;
  • термостатические клапаны.

Устройство функционирует следующим образом. Две гребенки связаны между собой и соединены в общий коллекторный блок. Обратный и подающий поток смешиваются в особом смесительном узле, так же происходит и регулировка температуры теплоносителя.

В зависимости от предназначения и количества отапливаемых контуров схема коллектора может менять. Общий вариант сборки оборудования представлен на рисунке

К гребенкам подключается насосная группа, которая обеспечивает циркуляцию жидкости по трубопроводам. После того, как термодатчик сообщает о том, что в отапливаемом помещении достигнута заданная температура, клапаны автоматически перекрывают поступление горячей воды в подающую линию системы.

Смесительные клапаны

В зависимости от желаемого результата может существовать множество схем подключения. В любой из них обязательно используются смесительные клапаны. Устройства предназначены для смешивания охлажденной и горячей жидкостей. Первая поступает из отопительного контура, вторая – из котла.

Управлять системой можно в ручном или в автоматическом режиме, что потребует дополнительного монтажа управляющего устройства или сервопривода. Существует два вида смесительных клапанов.

Двухходовые элементы

Такие устройства иногда еще называют питающими клапанами. Их основное отличие от стандартных вентилей заключается в возможности пропускать жидкость только в одном направлении. В случае ошибочной обратной установки двухходовой клапан будет работать некорректно и быстро выйдет из строя.

В роли запорного элемента для него может использоваться шар либо шток специальной конструкции. Таким образом, регулировки проводятся или поворотом шара вокруг своей оси, или движениями штока. Для осуществления таких движений используются пневматические или электрические приводы, подключенные к датчикам.

Двухходовой смесительный клапан пропускает жидкость только в одну сторону, увеличивая или уменьшая по мере необходимости количество разогретого теплоносителя. При этом его пропускная способность невелика, поэтому регулировки происходят очень плавно

Самый распространенный вариант – термостатическая головка, оснащенная жидкостным датчиком. Он осуществляет постоянный контроль над температурой поступающего в отопительный контур теплоносителя. В зависимости от его показаний головка закрывает или открывает клапан, в результате чего прекращается или возобновляется подача разогретого теплоносителя, движущегося от отопительного прибора.

Таким образом из обратки жидкость подается постоянно, а от котла – только по мере необходимости. Ее количество и регулируется двухходовым клапаном.

Принцип действия устройства объясняет главное достоинство коллектора, оснащенного питающим клапаном. Теплый пол с таким коллектором никогда не перегревается, что существенно продлевает срок его эксплуатации. Малая пропускная способность двухходового клапана обуславливает плавную регулировку температуры теплоносителя, резкие скачки здесь просто невозможны.

Питающие клапаны отличаются простотой в обслуживании и установке, а также надежностью в работе. Они очень часто включаются в схему коллекторов, однако имеют ограничения в использовании. Двухходовые клапаны не рекомендуется монтировать в системах, работающих в помещениях площадью свыше 200 кв. м.

Трехходовые устройства

Трехходовый элемент устроен иначе. Он совмещает в себе функции балансировочного байпасного крана и перепускного питающего клапана. Элемент представляет собой корпус с одним выходным и двумя входными отверстиями. Для регулировок используется либо вращающийся вокруг оси шар, либо двигающийся по вертикали шток.

Особенность трехходового клапана заключается в том, что регулирующий элемент не осуществляет полное перекрытие, а перераспределяет поступающие потоки жидкостей, чем производит их смешивание.

Трехходовой смесительный клапан, в отличие от двухходового, никогда полностью не перекрывает поступающие в него потоки. Он только перераспределяет их, посредством чего и производится смешивание

Регулирование температуры производится в автоматическом режиме, для чего клапан оснащается системой привода, которая снимает информацию с различных датчиков. Чаще всего трехходовые устройства оборудуются сервоприводами, которые управляются погодозависимыми контроллерами или термостатическими элементами.

Сервопривод приводит в действие запорный элемент, который устанавливается в нужное положение для получения необходимого соотношения количества горячего теплоносителя и обратки.

Погодозависимые датчики необходимы для изменения мощности системы теплого пола в зависимости от погоды. К примеру, при резком похолодании комната будет остывать намного быстрее, соответственно отопительной системе будет намного сложнее справляться со своей работой.

Чтобы упростить ей задачу необходимо увеличить расход теплоносителя и его температуру. К числу недостатков трехходовых клапанов относится их большая пропускная способность. В таких условиях даже небольшое смещение в регулировке клапана неизбежно приведет к существенному изменению температуры теплоносителя в контуре.

Еще один недостаток – возможность резких температурных скачков теплоносителя. Вполне вероятно, что клапан, сработавший по сигналу от термостата, впустит в систему теплого пола теплоноситель, разогретый до 95С. Такие скачки недопустимы для отопительного контура, который может не выдержать избыточного давления и лопнуть.

Трехходовые клапаны используются для коллекторов, установленных в помещениях площадью свыше 200С и для систем с множеством контуров. Кроме того, они незаменимы для конструкций, оснащенных погодозависимыми контролерами, которые определяют требуемую температуру пола с учетом внешних условий.

Принцип работы коллектора для теплого пола схематически представлен на этом рисунке

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

  • Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
  • Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
  • Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде. В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности.

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

  • медь;
  • сталь;
  • латунь;
  • полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

  • количество отопительных контуров, их протяженность и пропускающая способность;
  • максимальное давление;
  • возможность добавления веток;
  • наличие элементов, осуществляющих автоматический контроль работы устройства;
  • количество потребляемой электроэнергии;
  • внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности.

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

  • вид финишного напольного покрытия;
  • площадь комнаты с планом расстановки крупной мебели и бытовой техники;
  • диаметр и материал труб;
  • мощность отопительного котла;
  • тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

На рисунке представлена схема сборки коллектора. Так комплектует оборудование завод-производитель

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

  • Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
  • Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
  • Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
  • Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
  • Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
  • Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Коллектор для теплого пола лучше всего смонтировать в специально предназначенном для этого шкафу, который можно “утопить” в стене или просто закрепить на ней

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Многие домашние мастера принимают решение о самостоятельном монтаже теплого пола. Одной из основных деталей такой системы является коллектор. Чтобы теплый пол эффективно и надежно работал, во время проведения монтажа системы, надо правильно установить все ее составляющие, в том числе и коллектор.

Коллектор является одним из основных узлов, входящих в состав теплого пола, который обеспечивает подключение всех греющих контуров в единую систему. При подаче горячей воды от котла, ее температура может быть очень высокой, а это недопустимо для теплого пола, поэтому вместе с коллектором устанавливают смесительный узел, который обеспечивает температуру воды около 40-45 градусов.

Основная задача коллектора и элементов, которые на нем установлены – подготовка и подача воды заданной температуры в греющие контуры.

Коллектор представляет собой две горизонтальные трубки, которые подключаются к подающей и обратной магистрали. Изготовить их можно из полипропилена (спаяв нужные фитинги) либо использовать латунь, нержавеющую сталь.

На подающей трубке есть термостатические клапаны, а на обратке установлены датчики протока. При помощи термостатов можно регулировать температуру в каждом нагревательном контуре.

Датчики протока позволяют визуально контролировать протекающую по ним жидкость, и с их помощью проводится гидравлическая балансировка системы.

Если вы приобретаете дешевый коллектор для теплого пола, то в нем может не быть датчиков протока.

Кроме описанных деталей, коллектор снабжается манометром и термометром , они позволяют контролировать температуру и давление в системе. Есть кран для спуска воздуха, элементы крепления к стене или к коллекторному шкафу. Часто производители продают полностью готовый комплект, где кроме коллектора, есть насос и двух или трехходовой клапан.

Устройство коллектора и схемы его подключения

Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:

  • безопасность , исключается возможность подачи очень горячей воды в систему;
  • возможность управлять температурой в каждом отдельном контуре , а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
  • можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
  • есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.
Коллектор водяного теплого пола состоит из системы труб, которые собраны в определенном порядке, что позволяет объединять несколько водяных потоков в один.

Применяется несколько способов соединения труб:

  • параллельное;
  • последовательное;
  • смешанное.

Если используется параллельная система , то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.

Наиболее производительной является последовательная система . Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.

Назначение клапанов

Двухходовой клапан может пропускать воду только в одном направлении, но его пропускная способность низкая. Главным его преимуществом является плавная подача теплоносителя. Современные модели имеют сервопривод, что позволяет точно регулировать пропускное отверстие, делается это при помощи двигателя и датчика положения клапана.

Двухходовые клапаны имеют небольшую пропускную способность, поэтому их можно использовать в помещениях, площадь которых не превышает 200 м2.


Трехходовой клапан может смешивать и разделять потоки воды, поэтому его еще называют смесительным. В нем есть три патрубка, по одному вода поступает от котла, по другому она подается в систему, а по третьему поступает обратка и она снова смешивается с горячей водой. Такие элементы устанавливают в автономных системах отопления на выходе из коллектора.

Во время эксплуатации теплого пола происходит засорение клапана и для удобства его замены, используют разъемную соединительную муфту.

Самостоятельное проведение монтажа коллектора

Для выполнения работ по проведению монтажа, вам понадобится следующее:

  • коллектор со всеми необходимыми элементами;
  • коллекторный шкаф, если монтаж проводится не в котельной, а в помещении;
  • гаечные ключи;
  • отвертки;
  • подмотка с пастой.

Если вы приобрели коллектор, то провести сборку и монтаж своими руками сможет любой домашний мастер. На трубках для подачи горячей воды и обратки уже установлены клапаны и датчики расхода, вам необходимо только соединить их вместе, так как обычно коллектор продается разделенный на несколько ответвлений.

После этого, трубки крепят на кронштейны, и теперь коллектор составляет единый узел. На следующем этапе сборки, устанавливают приборы контроля, заглушки и другие имеющиеся элементы.

Чтобы правильно собрать коллектор, следуйте инструкции, которая разработана производителем и обязательно входит в комплект указанного оборудования.

После сборки, необходимо прикрепить коллектор к стене, и только после этого, можно устанавливать клапан и насос. Если их установить раньше, то при монтаже готового узла на стену, будут трудности.

Монтаж насоса и клапана проводится в соответствии с той схемой, которую вы выбрали, после чего они через магистрали подключаются к котлу , а греющие трубы подключаются к отводам. Если коллектор установлен не в котельной, а в жилом помещении, то лучше его монтаж проводить в коллекторный шкаф.

Во время монтажа, в тех случаях, когда это необходимо, обязательно используйте подмотку резьбы. Чтобы понять, когда это нужно, посмотрите на наличие уплотнительного кольца, если оно есть, то подмотка не проводится, в других случаях ее надо обязательно использовать.

Сначала проводится сборка без подмотки, проверяется, чтобы детали нормально стыковались между собой, потом все разбирают и проводят монтаж с подмоткой, а в накидные гайки обязательно вставляют резиновые прокладки.

Во время сборки коллектора обращайте вникание на расположение выходов: те, что предназначены для труб, направлены вниз, а воздухоотводчики направлены вверх.

Чтобы правильно и качественно провести монтаж коллектора и произвести подключение к системе теплого пола, надо придерживаться следующих советов:

  • при выборе указанного оборудования, учитывайте размеры помещения, его назначение и свой бюджет;
  • для маленького помещения, достаточно простого и дешевого пластикового коллектора;
  • большую эффективность будет иметь оборудование, в состав которого входит циркуляционный насос, но и стоимость его больше;
  • коллекторный шкаф надо устанавливать так, чтобы он обеспечивал удобное подключение труб и не создавал дискомфорта в помещении;
  • лучше приобретать готовый коллекторный набор, в составе которого уже есть все необходимое оборудование;
  • если соединяемые элементы имеют различные диаметры, то надо использовать фитинги-переходники;
  • самым простым и дешевым будет коллектор из запорных клапанов, но он не имеет возможности настройки, а использование регулировочных клапанов, позволяет выставлять температуру в каждом отдельном контуре.
  • так как площади комнат разные, то происходит неравномерный их нагрев, и что бы настроить коллектора теплого пола, используются клапаны регулировки.

Вывод

Хотя сразу вам может показаться, что коллекторный узел имеет сложную конструкцию и его невозможно установить самостоятельного, но это не так. Покупая такое оборудование, обязательно изучайте инструкцию, следуя которой, вы сможете все монтажные работы выполнить своими руками.

Полезное видео

Монтаж теплого пола с коллектором на видео ниже:

Вконтакте
