Как построить навес для машины своими руками на даче. Навес под машину: размеры, конструкция,проекты и фото примеры Сборный самодельный навес под автомобиль

Парковка автомобиля – большая проблема человека, живущего в крупном городе, однако и в частном доме вы можете столкнуться с некоторыми проблемами, например, если вы не хотите оставлять автомобиль под палящим солнцем или градом, но денег на гараж у вас нет. В таком случае вы можете прибегнуть к дешёвому способу защиты автомобиля от внешних воздействий – навесу. Сделать такой навес достаточно просто, а с затратами на него справится каждый. В данной статье мы подробно разберём, как сделать навес для машины своими руками, чтобы получить надёжную и привлекательную защиту для своего автомобиля.

Размер навеса для машины

Для удачного строительства в первую очередь необходимо составить план будущей постройки. Для этого вы можете использовать чертежи готовых навесов под машину, либо подготовить их самостоятельно.

В обоих случаях самый сложный этап – это определение размеров навеса. Дело в том, что габариты различных автомобилей могут существенно отличаться, а делать универсальный навес попросту не рационально, поэтому размеры навеса определяются в зависимости от авто.

Определяем размеры:

• Оптимальная высота для любого автомобиля за исключением грузового транспорта составляет 2,5 метра;
• Ширина навеса должна быть больше ширины автомобиля по крайней мере на 1м: запас в полметра позволит легко припарковаться;
• Длину навеса также можно делать с запасом в метр, однако для защиты от косого дождя и снега лучше сделать запас побольше.

Делая навес для нескольких машин, следуйте той же инструкции, однако не забывайте про расстояние между машинами, которое также можно сделать равным 1 м. Определять длину в таком случае необходимо по самому длинному автомобилю.

Материалы для каркаса

Чаще всего частники строят для автомобиля навес из бруса, т.к. это относительно недорогой и надёжный материал, однако для свода лучше использовать трубы круглого или прямоугольного сечения. Из труб можно сделать и сами опоры.

Материалом для постройки колонн может также послужить кирпич или камень. Обычно колонны из такого материала получаются очень массивными, поэтому не стоит прибегать к ним на маленьких участках. Также стоит понимать, что это не универсальный материал, поэтому следите за тем, чтобы каменные колонны вписывались в дизайн вашего дома.

Если кирпич или камень отлично подходят под стилистику вашего дома, но вы не хотите делать колонны слишком крупными, то можете использовать сразу два вышеприведённых варианта, сделав основание из камня, а верх – из древесины.

Металл и дерево нуждаются в дополнительной обработке перед их использованием. Дерево необходимо пропитать антипиреном и антисептиком, что значительно продлит срок службы навеса, а также защитит его от пожара.

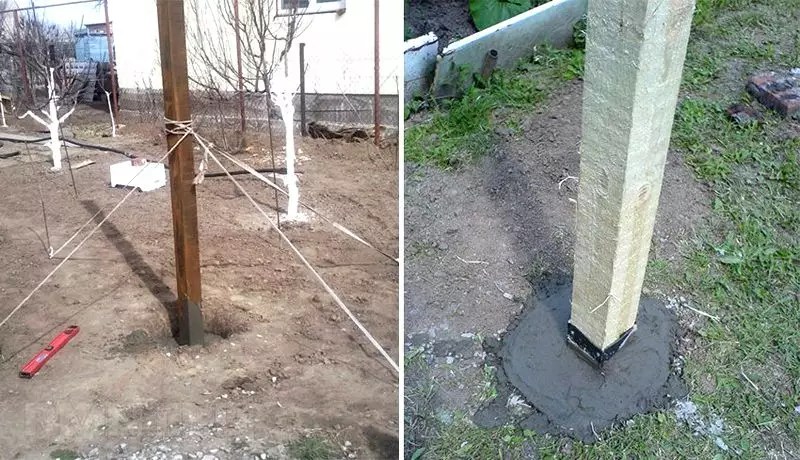

Брус можно закрепить двумя способами. Самый эффективный, но трудоёмкий – крепление на шпильки к бетонным столбикам, залитым в грунт. Так вы избежите быстрого гниения древесины в земле, а также образования различных перекосов.

Второй способ гораздо проще, но менее надёжен. Деревянные столбики можно попросту закопать в грунт, однако в таком случае необходимо использовать специальные пропитки, предназначенные для защиты древесины в грунте. Здесь можно сэкономить и использовать отработку, вымочив в ней концы бруса в течение пары дней.

Используя металлический профиль, зачистите его от ржавчины и покройте грунтовкой. После сварки обработайте швы специальным составом и покрасьте в два слоя.

Виды кровли

Чаще всего для навеса используется односкатная крыша, т.к. она не требует больших финансовых и временных затрат. Делая односкатный навес для автомобиля своими руками, лучше пристраивать его к дому: так вы дополнительно сэкономите на нескольких колоннах, которые замените стеной дома.

Отдельно стоящие навесы также делают с односкатной крышей, однако это гораздо сложнее предыдущего варианта. Делая односкатную кровлю, не забывайте про её уклон. В регионах с частыми осадками рекомендуется 8-10°. Нижний уровень ската должен быть расположен с южной стороны, чтобы было больше тени, однако этим правилом можно пренебречь. Южный просвет навеса рекомендуется зашить или засадить высокими растениями.

Также часто для навеса используют сводчатую крышу. Для организации такой кровли рекомендуем использовать поликарбонат. Навес из поликарбоната для автомобиля выглядит эстетично, и вполне выполняет свои функции. Благодаря его гладкой поверхности, осадки будут легко сходить с крыши, а лёгкий вес и гибкость позволят без труда его установить.

Навес с двускатной крышей – один из самых редких вариантов. Конструкция сложна, а конечный результат ничем не превосходит односкатную или сводчатую крышу. Если вы всё же решились делать двускатную крышу, используйте металл, т.к. он позволит сделать конструкцию заметно проще. Таким же образом можно сделать навес для дров своими руками , который будет удобным и привлекательным.

Выбор кровельного материала

Выбрать материал для крыши довольно легко: если вы пристраиваете навес к дому, то его крышу стоит делать из того же материала. Обрешётка для навеса делается так же, как и для дома. Под мягкие материалы, например, ондулин, делайте сплошную обрешётку, а под жёсткие – разреженную. Можно сделать навес к дому из металлопрофиля своими руками , что позволит уменьшить затраты. Размер шага между досками обычно указывается производителем кровельного материала.

Строить навес для машины также можно с применением поликарбоната, о котором мы говорили выше. Выбирая такой материал, следите, чтобы он был многокамерным: не менее двух рядов ячеек и трёх рядом пластика, чтобы в жаркие дни он защищал автомобиль от нагрева.

Также огромную роль играет степень поглощения света. Чтобы сохранить прохладу под навесом, выбирайте тёмные материалы с сильным поглощением света.

Чем выложить площадку под навес для автомобиля

Делая навес для машины, вам также необходимо сделать площадку под ним. Самый дешёвый и простой в исполнении вариант – засыпать её щебнем. Для этого просто снимите дёрн, вкопайте бордюр, после чего насыпьте щебень и утрамбуйте. Так вы добьётесь жёсткой площадки, в которой не образуются колеи.

Второй вариант – это укладка брусчатки и тротуарной плитки под навес. В результате вы получите прочное и красивое покрытие, однако на него придётся потратить круглую сумму денег, а также много времени и сил.

Порядок работ:

1. Выкопайте котлован глубиной в 20-25 см;
2. На дно насыпьте щебень и тщательно утрамбуйте (для этого можно использовать трамбовочную плиту);
3. На щебень рекомендуется постелить слой геотекстиля, который предотвратит проникание песка в щебень, снизив тем самым шанс просадки основания под колёсами автомобиля;
4. На щебень или геотекстиль насыпьте слой песка и тщательно утрамбуйте;
5. В песок уложите тротуарную плитку или её аналоги.

Последний вариант – это заливка бетоном. Такая площадка менее привлекательна, чем второй вариант и более надёжна, чем первый. По цене и временным затратам бетонная заливка обойдётся намного дешевле тротуарной плитки.

Делается она следующим образом:

1. Подготовьте основание из щебня, как в предыдущем варианте;
2. Сделайте опалубку и уложите на щебень деревянные доски на расстоянии в 1м;
3. Сделайте из проволоки толщиной в 3-4 мм сетку с клеткой 10 на 10 см;
4. Уложите сетку между досок и залейте бетоном не ниже М 250 марки.

Не забывайте про уклон, если вам нужен сток воды. Толщина бетонного слоя должна быть не меньше 7 см, но и делать больше 10 см смысла нет.

Как собрать пристроенный к дому навес для авто - чертежи

Сделать чертежи навесов для автомобилей своими руками довольно просто: возьмите размеры своего случая и подгоните под готовый шаблон. На этом чертёж будет готов, однако не каждый сможет правильно собрать конструкцию, чтобы она прослужила долгие годы, поэтому предлагаем вам подробную инструкцию сборки пристроенного к дому навеса:

1. Выкопайте ямы ниже уровня промерзания грунта (обычно 1.5 м будет предостаточно), шаг между столбами навеса делайте около 2 м;
2. В ямы уложите гидроизоляционную гильзу, а также каркас из 10 мм прута с приваренными закладными;
3. Залейте гильзы бетоном;
4. Отшлифуйте и пропитайте брус;
5. Когда бетон застынет, начинайте собирать каркас навеса для автомобиля: установите по уровню столбы и верхнюю обвязку;
6. Прикрепите опорную доску к стене дома так, чтобы получить скат в 8-10°;
7. Подготовьте балки (доска 50 на 200 мм): спилите под наклон углы, а также сделайте пазы под размер бруса;
8. Крепите балки с шагом в 40 см к опорной доске U-образными креплениями, а к брусу прибивайте наискосок либо используйте уголки;
9. Дальше соберите обрешётку. Если используете мягкий кровельный материал, делайте её из ОСБ; если используете твёрдые материалы, используйте доску с шагом, подходящим под купленный материал;
10. Уложите кровельный материал.

На этом сборка навеса для авто из бруса закончена, как видите, сделать это довольно просто.

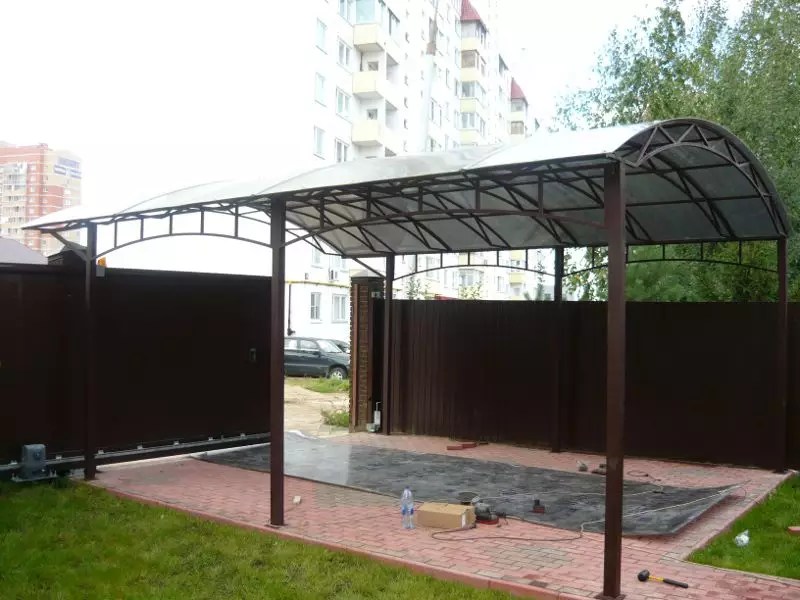

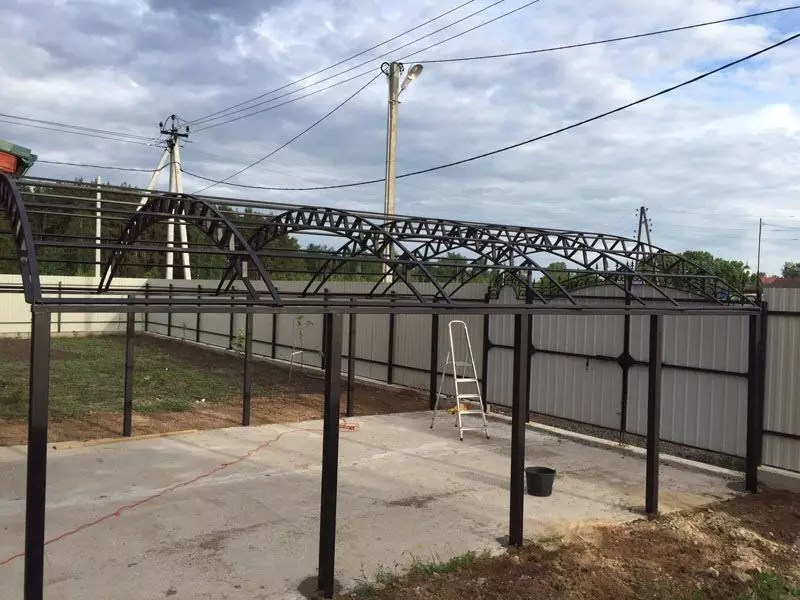

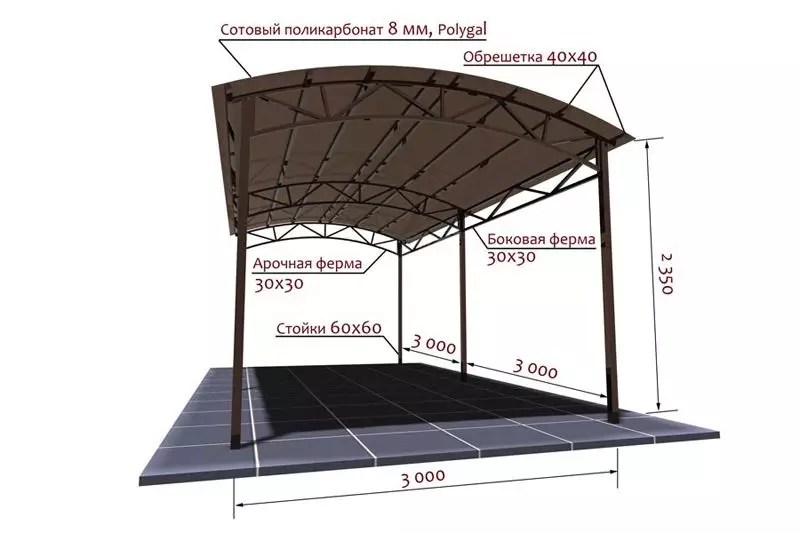

Сборка навеса из поликарбоната своими руками

Как говорилось выше, каркасные навесы для машин часто делают с применением поликарбоната, поэтому разберём и этот вариант подробно. Также в данном случае будем использовать не брус, а металлические трубы.

Инструкция:

1. Как и в предыдущем варианте, выкопайте ямы до уровня промерзания грунта, установите гидроизоляционную капсулу и металлический профиль по уровню;
2. Залейте капсулу бетоном и дайте просохнуть, будьте внимательны и не допускайте изменения вертикали профиля, рекомендуем закреплять его к вбитым рядом арматурам;
3. Приварите верхнюю обвязку;

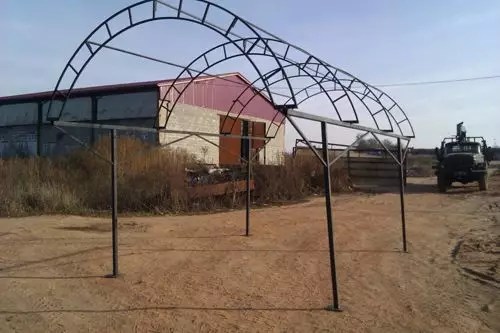

4. Изогните на трубогибе профиль, чтобы получить необходимый радиус – подъём в высшей точке;
5. Соберите ферму, приварив прямую трубу к концам изогнутой и усилив конструкцию поперечными трубами;
6. Приварите готовые фермы, сохраняя диагональ и вертикаль;
7. Сделайте обрешётку: приварите к фермам профильные трубы с размерами 50 на 25 мм с шагом в 1 м;
8. Закрепите поликарбонат шурупами со специальными термошайбами, два листа соединяйте специальным профилем;
9. Установите заглушки на края поликарбоната, чтобы внутри не скапливалась пыль, мошки, а также влага, которые в последствии приведут к образованию плесени.

Заключение

Теперь вы знаете, как сделать своими руками навес для машины из бруса и металлического профиля. Не забывайте, что надёжность любой постройки зависит не только от качества проделанной работы, но и от качества исходных материалов, поэтому не брать цемент низкого качества, гниющий брус, а также дешёвые пропитки для него.

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

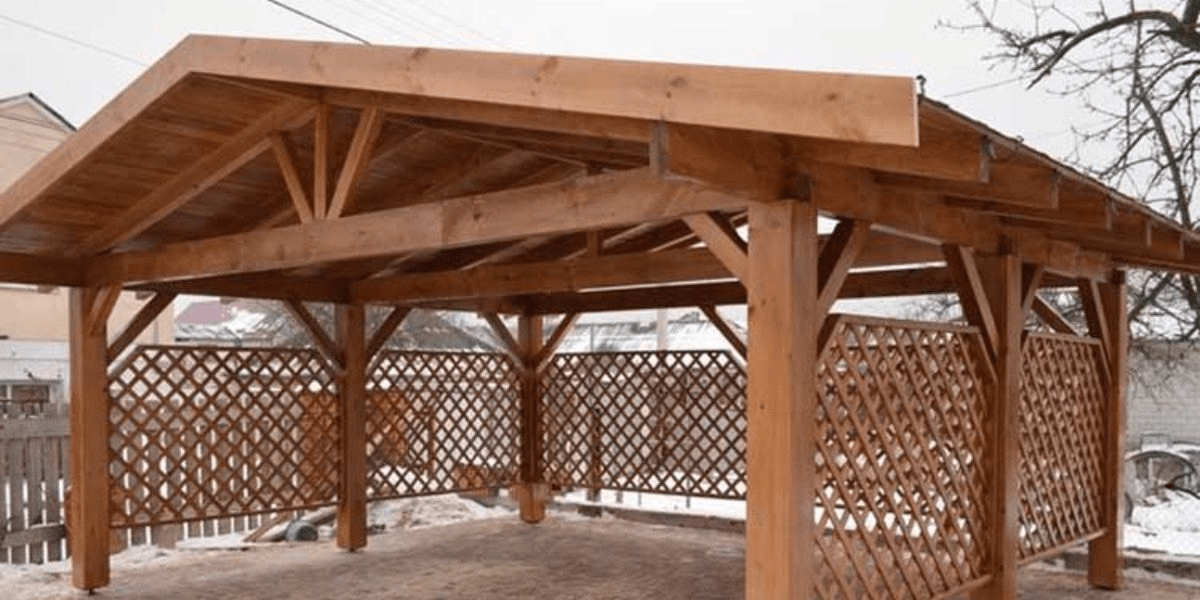

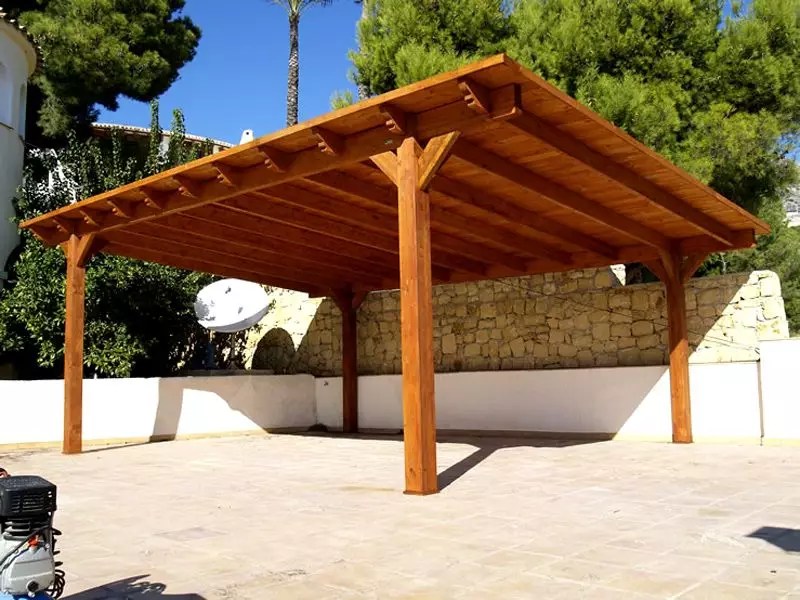

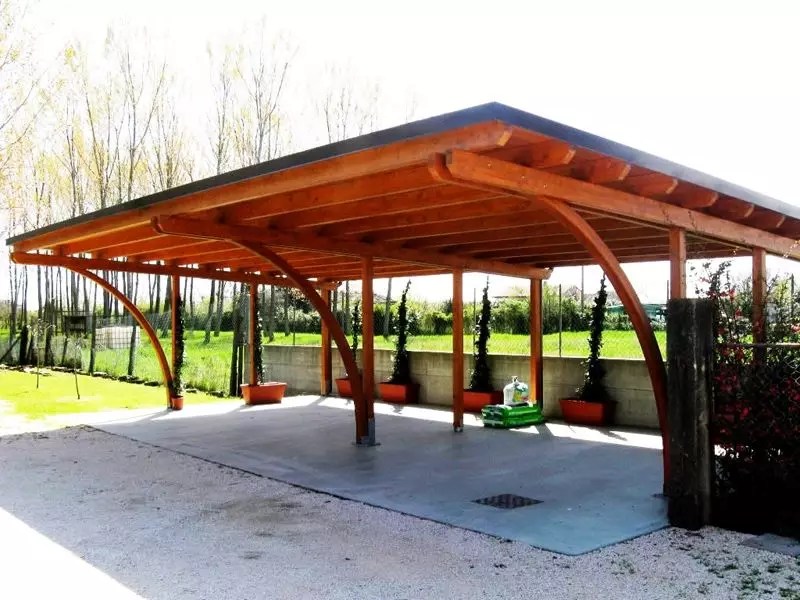

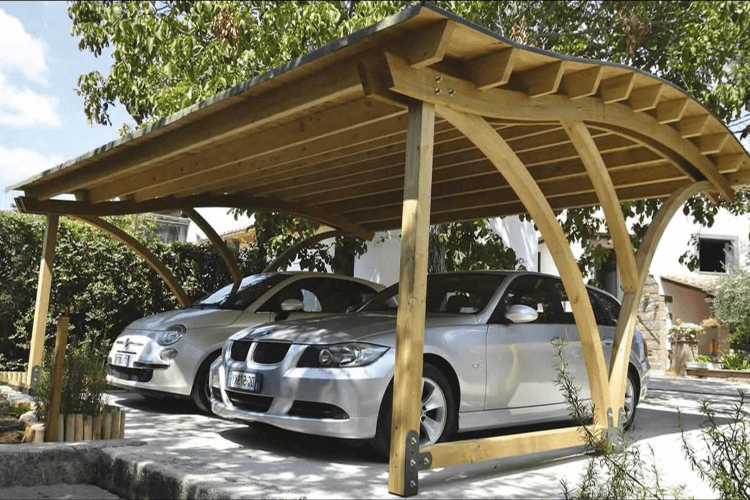

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

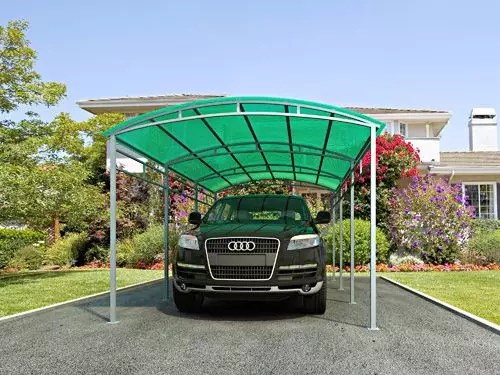

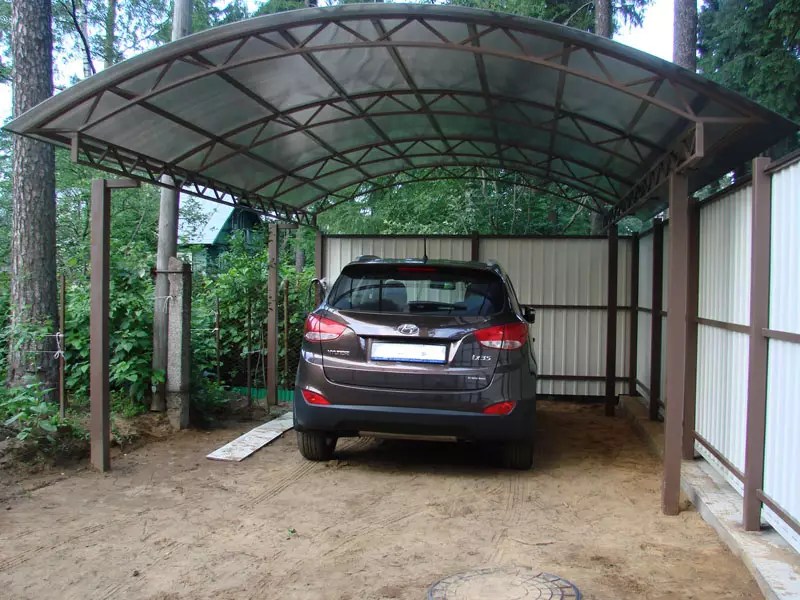

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

• Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

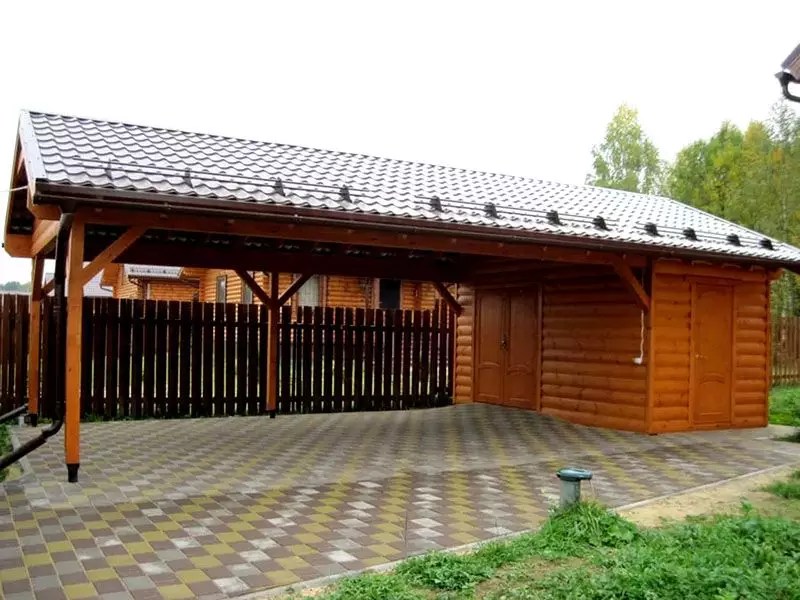

Навес для машины, фото комбинированной постройки из дерева и камня

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25 о, но окончательный наклон зависит от выбора кровельного материала.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

• профлист;
• рубероид;
• мягкая черепица;
• металлочерепица;
• ондулин;
• шифер;
• поликарбонат;
• тент.

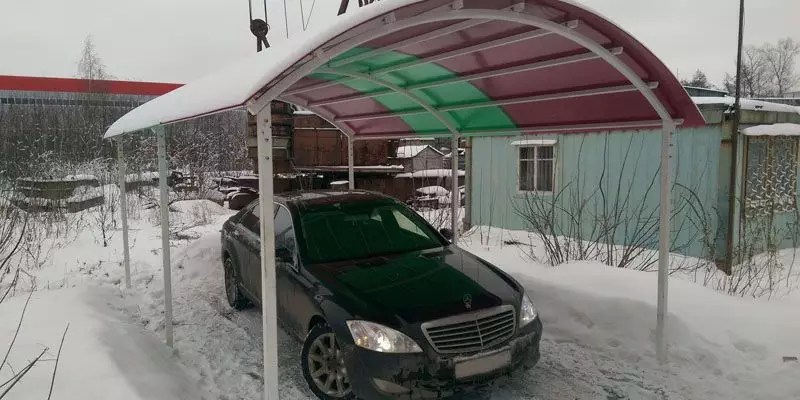

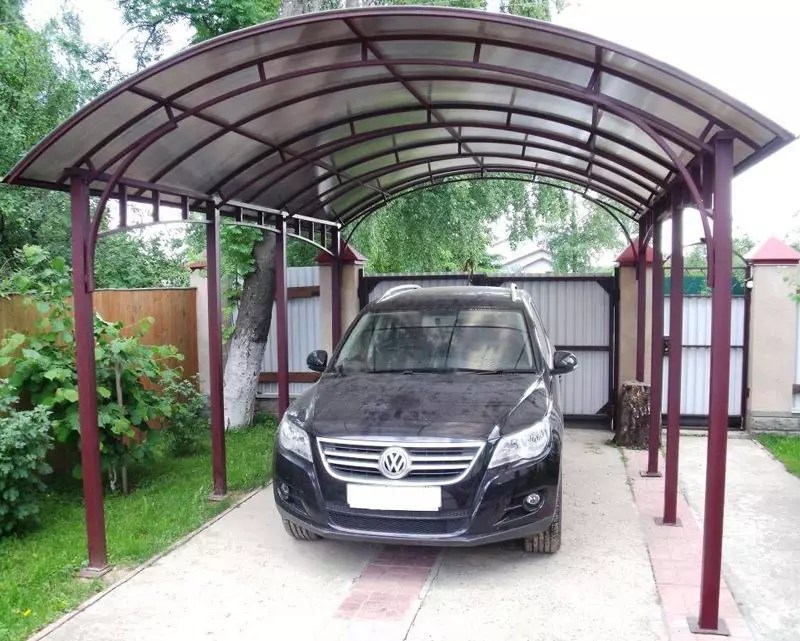

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

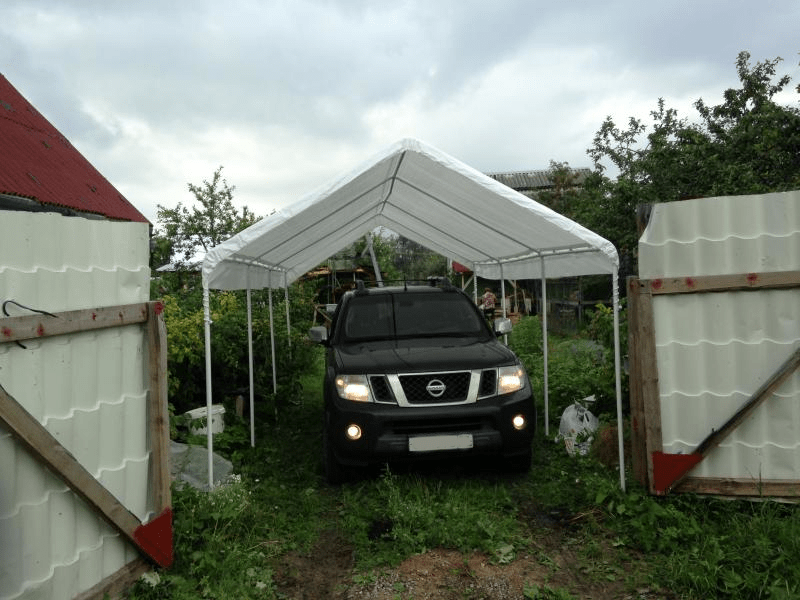

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

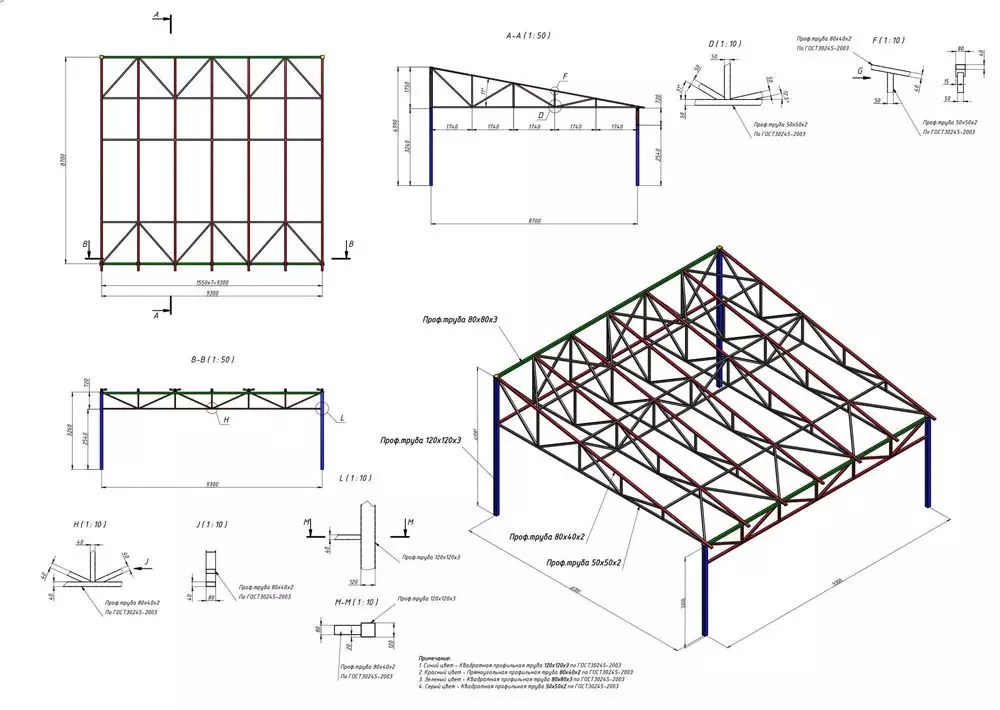

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

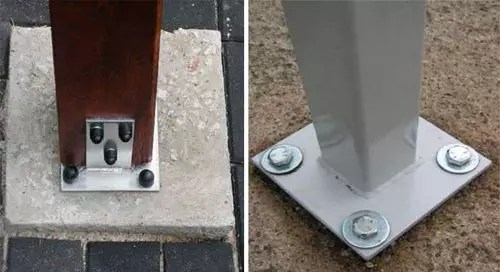

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

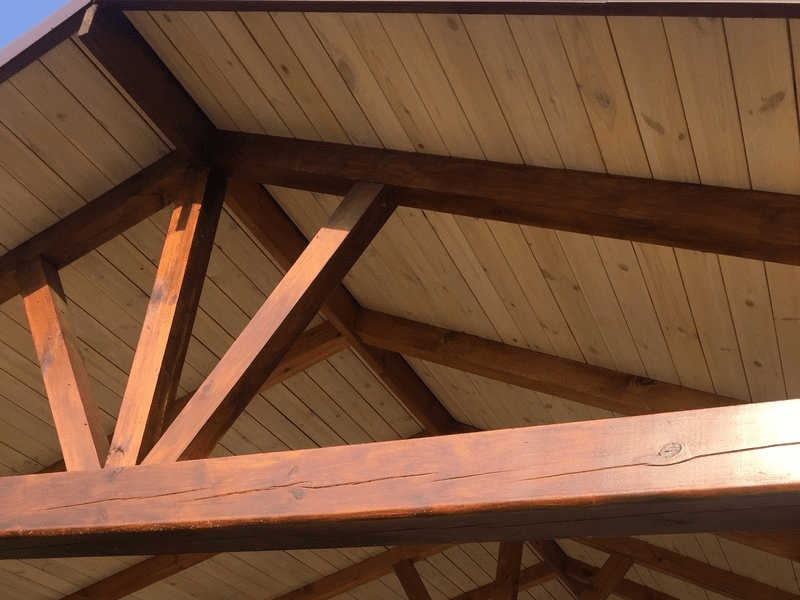

Вариант простой стропильной системы, которую легко изготовить своими руками

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

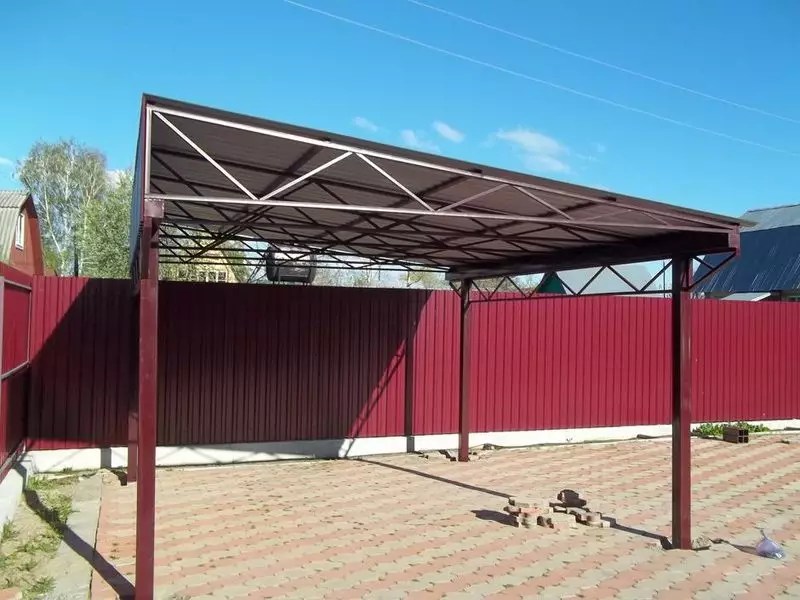

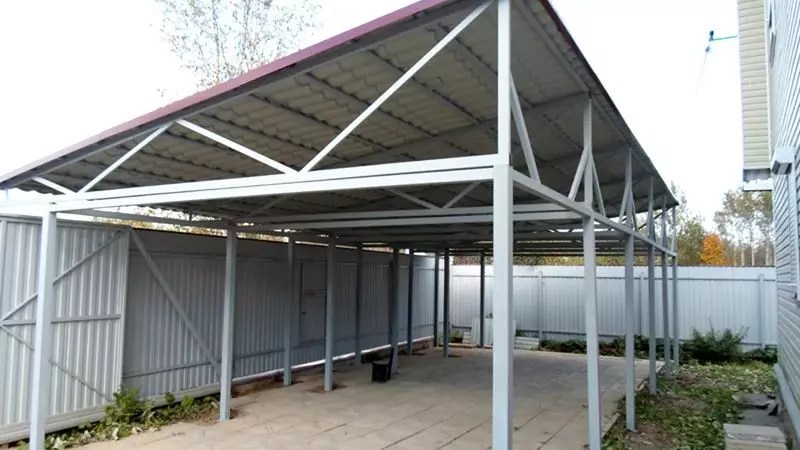

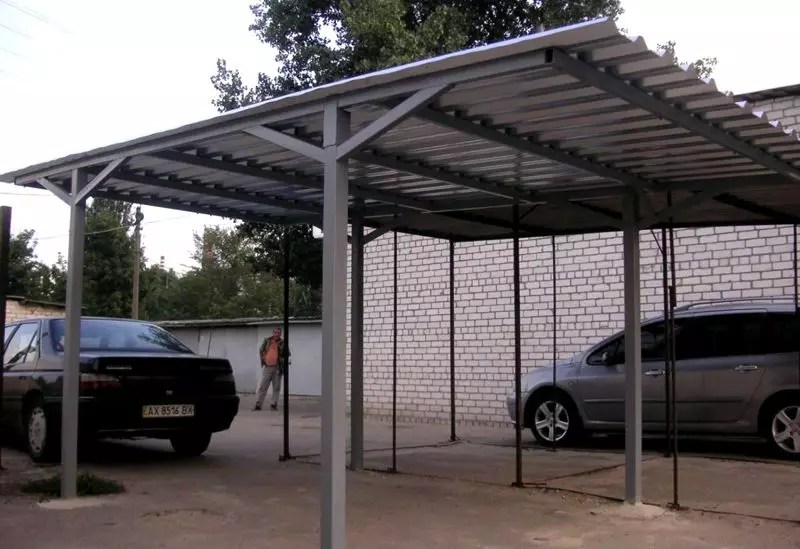

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

Практически не один современный двор не обходится без удобного или навеса. Простое сооружение служит надежной защитой от атмосферных явлений и защищает ваш автомобиль от солнца, раннего гниения и появления коррозии. А вы хотели бы сделать навес на дачу для машины? На самом деле подобная конструкция не требует много денежных затрат и усилий. Ее вполне можно сделать своими руками. Давайте разберемся, как построить простой гараж или функциональный навес, который будет надежно защищать ваше авто. А также выясним, какие материалы можно использовать для такого строительства.

Давайте сначала разберемся, почему лучше сделать навес для машины на дачу. Прежде всего, когда над машиной нет прикрытия, то дождевые капли могут проникать внутрь корпуса, что со временем спровоцирует появление . Кроме того, град может оставить вмятины на поверхности машины, а пыль забьется во все щели. При этом солнечные лучи могут выжечь обивку на сидениях.

Дачный навес довольно легкий, но его вполне достаточно, чтобы прикрывать авто, которое не постоянно находится на даче. Конструкцию под машину можно соорудить очень быстро. При этом постройка может делаться из профильной трубы, из ондулина или из досок, а более простые варианты из ткани.

Также можно приобрести готовый вариант от производителя, например, складной или сборный. Можно сделать варианты из приемлемых по цене материалов. Как выглядят разные навесы для авто вы можете посмотреть на фото.

навес для машины

Если вы решили соорудить такую конструкцию под авто самостоятельно, то вам нужно знать о таких особенностях:

• прежде чем приступить к работе, нужно выполнить подготовительные работы, включающие проекты и чертежи. При этом нужно учесть объем необходимого материала, а также допустимые нагрузки, размеры, стоимость и расположение;

• после составления примерной сметы нужно приобрести необходимые материалы. Также учтите и расход дополнительных материалов, которые могут понадобиться;
• важно определиться, где будет стоять конструкция. А также, какой должна быть ее высота в зависимости от габаритов автомобиля. Подготовительные работы включают подготовку основания и выравнивание площадки. При этом необходимо учитывать уклон территории, проседание и залегание подземных вод;

• самый сложный этап – это строительство конструкции. Выполняется установка каркаса, строительство и накрытие.

Можно сделать красивый навес с воротами. Также подобное устройство может быть одной часть с с хозблоком или дополнять сарай. Вы можете соорудить консольный вариант конструкции, а для простого сооружения может применяться обычная .

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

• балочно-опорный , когда она из сторон удерживается на брусе, а вторая на опорах;
• консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
• консольный вариант рекомендуется для небольших конструкций.

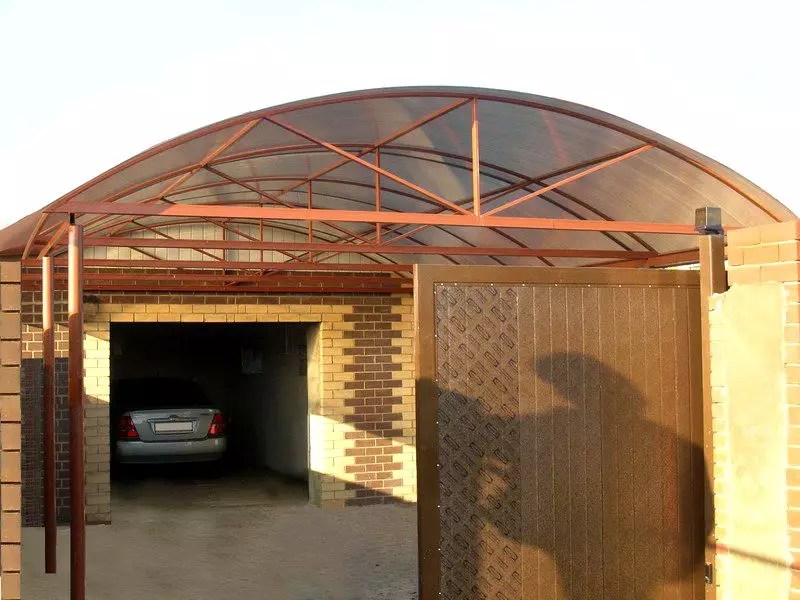

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед . Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с .

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также . А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

• открытые имеют общую стену с гаражом;

• закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес - что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

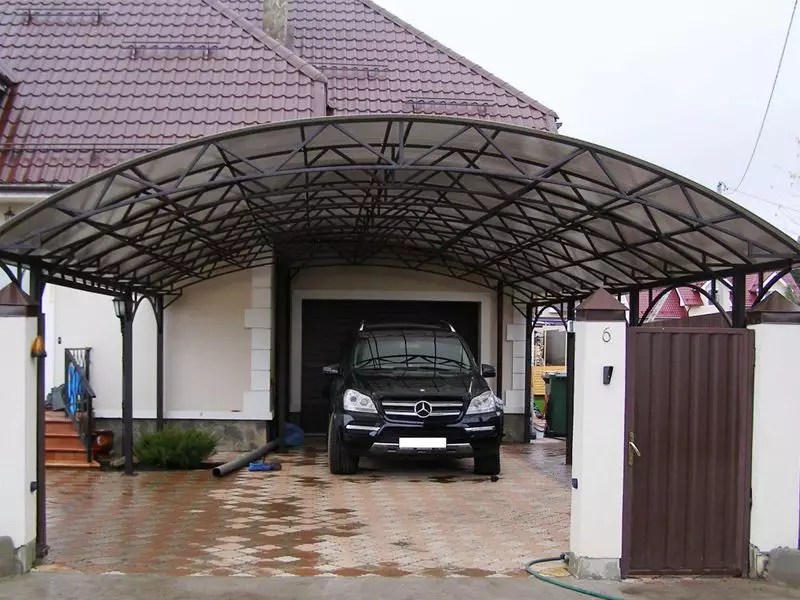

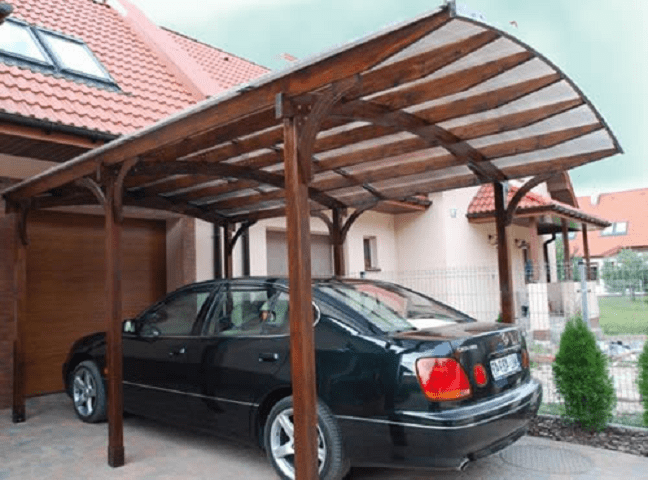

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из или камня, а также заливают цементными опорами.

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса. Особое внимание стоит уделить основанию. Можно выбрать такой материал:

• древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

• стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

• комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

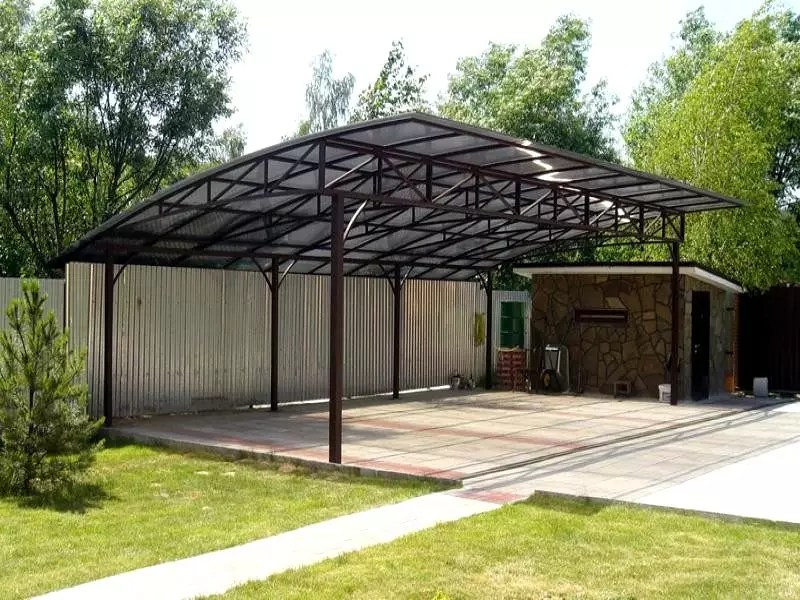

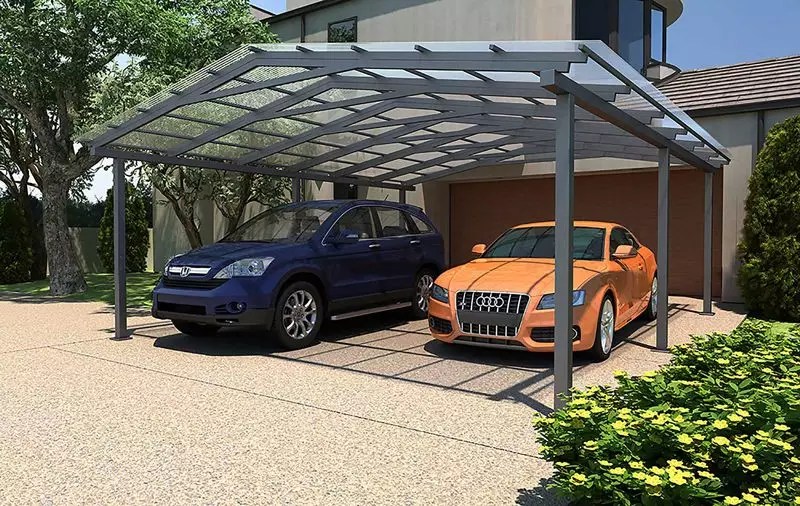

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

навес для машины

Чем покрыть навес для машины

При выборе навеса следует ориентироваться на общий архитектурный стиль других построек. При этом важно определиться с материалами. Важным моментом является накрытие. От вида кровли зависит и выбор материала. Часто применяются такие варианты:

• односкатный вариант является самым простым в установке. Он рекомендуется для конструирования отдельно стоящих построек;

• двухскатные конструкции также применяются для автономных сооружений и для тентовых построек;

• для пристроенных и отдельных навесов используются арочные кровли .

Для сооружения конструкций с двускатной крышей или с односкатной крышей используются такие материалы, как металлочерепица, шифер, профнастил, ондулин или поликарбонат. Чтобы сделать арочные сооружения используется рулонный металл и поликарбонат.

Самый простой вариант представляет односкатная кровля. В этом случае наклон ската составляет примерно 25 градусов. Для скатных конструкций замечательно подходит жесткий листовой материал.

Навесы из поликарбоната для машин

Из поликарбоната можно соорудить прочные конструкции на две машины или для одной. Подобный материал имеет множество преимуществ, например, доступные цены. Поликарбонат можно разместить над любым навесом под машину. При этом простые конструкции на дачу можно легко выполнить своими руками.

Решая, как сделать сооружение необходимо учитывать и материал изготовления каркаса, а также важна толщина поликарбоната. На фото можно посмотреть, как выглядят подобные конструкции из такого материала на 2 машины или на одну.

Поликарбонат кладут на каркасную конструкцию и закрепляют с помощью специальных . Используя данный материал, можно соорудить гараж с навесом над машиной.

Навес для машины из профнастила

Навес под машину из профлиста является одним из самых популярных. Такое покрытие можно легко выполнить своими руками. Кроме того, подобная конструкция имеет небольшой вес. Ее можно прочно закрепить на каркасе, что обеспечит ее устойчивость при сильных порывах ветра.

Такой материал можно применить и в качестве тентового укрытия. Как выглядит навес из профнастила можно посмотреть на фото.

Перед работой нужно сделать хотя – бы самые простые чертежи. Установка достаточно проста. Независимо от варианта конструкции нужно листы профнастила класть снизу вверх. Сначала крепится первая деталь, а ее край прикручивается саморезами. Также можно воспользоваться фиксаторами с резиновой прокладкой. После этого устанавливается другой лист внахлест. В местах стыка прикручиваются еще два самореза.

Навес для машины из металлочерепицы

На фото вы можете посмотреть варианты из металлочерепицы. Имея под руками чертежи, вы можете сделать простые конструкции своими руками. Если кровля для основного здания делается из такого материала, то можно сделать пристроенный навес под одной крышей. В этом случае можно сделать полностью закрытую конструкцию для установки автомобиля.

Если применяется односкатная крыша для автономного навеса, то можно стены поставить на прочном основании из плитки, цемента или бетона. Часто разные производители предлагают конструкции под ключ. При этом цена зависит от размеров строения и применяемых материалов.

Материалы каркасного навеса для автомобиля

При возведении навеса важно выбрать правильный материал для каркасной системы. Выбранный вариант будет зависеть от того, автономная конструкция или к ней примыкает дом или .

Навесы из дерева

Деревянный навес быстро строится и его можно соорудить своими руками. Конструкция из бруса может прослужить долгие годы, если ее обработать специальными защитными составами. Каркас из древесины для машины может быть прикрыт поликарбонатом, шифером, черепицей или ондулином.

К бюджетным материалам на дачу относятся деревянные бруски. Они характеризуются высоким эксплуатационным сроком. Чтобы материал прослужил долгие годы, его следует обработать антисептическими препаратами.

Навес на деревянном каркасе обладает такими преимуществами по сравнению с металлическими конструкциями:

• экологичность и безопасность материала;
• небольшой вес конструкции;
• простота обработки и монтажа;
• небольшая стоимость.

Решая, как сделать прикрытие для автомобилей, нужно учитывать, что они бывают стационарные. Также проект для дачи может выглядеть, как пристройка к дому. Существуют разные способы, как установить деревянные столбы. Чтобы увеличить их устойчивость опоры нужно дополнительно бетонировать. Односкатный навес может применяться, как дополнение к существующему строению. Установка подобных конструкций требует определенные чертежи. Один край конструкции опирается на стену здания, а второй – на стойки.

Автономные сооружения для авто опираются на четыре стойки. На фото представлены разные варианты подобных конструкций. Если предполагается установка нескольких машин, то и количество опорных элементов увеличивается.

При возведении деревянных конструкций вам помогут некоторые правила:

• возведение опор необходимо выполнять из оцилиндрованного или профилированного . Для возведения стропильной системы понадобятся бруски небольшого диаметра;
• кровельный материал необходимо подбирать с учетом наклона ската и устройства стропильной конструкции. Поликарбонат рекомендуется для настилов различной конфигурации. Профнастил можно применить для односкатных двускатных кровель. Для мягкой черепицы нужна сплошная обрешетка;
• покрытие должно иметь определенный наклон в 5-10 градусов.

Как правило, навесы, пристроенные к зданию, выполняются во всю длину смежной стены. Средняя высота конструкции из дерева должна быть около 2-2,5 метра.

Навес для машины из металла

Можно сделать функциональный и надежный металлический навес своими руками. Чаще всего для укрытия применяется швеллер, уголок, а также обычная или профильная труба. Монтаж можно выполнить из облегченных материалов, на которые укладывается тент или ондулин. Для капитальных каркасных систем можно использовать еврошифер или металлочерепицу.

Красивые идеи на дачу вы можете посмотреть на фото. Металлические элементы являются достаточно надежными и могут прослужить долгие годы. Можно использовать и готовые решения, например, разборные или сборные. Они чаще всего бывают стандартных размеров.

Чтобы самостоятельно соорудить металлические конструкции, необходимы чертежи. Установку можно выполнить из металлических уголков, швеллеров и труб.

Пользуются популярностью и кованые сооружения. Такие постройки относятся к дорогостоящим, и для их возведения требуются специалисты. Чтобы сделать качественную конструкцию нужно учесть размеры машины, установку каркасной системы и материалы покрытия. При сочетании всех этих характеристик можно соорудить качественную постройку.

Навес для автомобиля своими руками

Как построить качественный навес зависит от множества факторов. Сначала нужно очертить периметр будущей площадки. Чтобы пристройка под машину была прочной, нужно залить фундамент под опоры и сделать бетонирование столбов. Навес для авто на даче своими руками можно соорудить на свайно-винтовом или на ленточном. Чтобы возвести фундамент под столбы, понадобится песок, цемент, щебень, опорные элементы, лопата и бетономешалка.

Если вы не знаете, как сделать фундамент, то вам помогут чертежи. Сначала необходимо снять дерн и прокопать углубление по всему периметру будущего сооружения. Как установить столбы для навеса зависит от используемого материала. Под опоры выкапываются ямы. Это работу можно проделать буром. Затем устанавливаются стойки и заливаются цементным составом с добавлением щебня. После этого необходимо залить канаву, по всему периметру на уровне земли. Если вы хотите знать, как правильно устанавливать укрытие для машины на даче, то, запомните, что нужно дать отстояться фундаменту пару недель.

Пристройка предполагает монтаж качественной площадки. При этом ее нужно засыпать щебнем и уложить .

При подборе материала учитывайте дизайн сооружение возле дома и само здание. Если все выполнено из бруса, то превосходный вариант строительство из досок. Если весь дачный ансамбль возведен с помощью профнастила, то и остальные конструкции делаются из такого же материала.

Кровля для авто из поликарбоната способна пропускать солнечный свет, что придает легкость всему строению. При этом для постройки во дворе можно применять поликарбонат различной толщины и разнообразной цветовой палитрой. Для покрытия применяются разные кровельные материалы.

Строим конструкцию по проекту, в котором учитываем форму кровли (односкатный, двухскатный или куполообразный вариант), а также высоту сооружения и ветровые и снеговые нагрузки. Это особенно важно, если навес, пристроенный к дому.

В таблице можно посмотреть важные моменты строительного процесса.​

Изображение	Важные этапы	Описание
	Создание металлического каркаса	Металлический каркас можно сварить. Для этого пригодится профилированная труба, сварочный агрегат и болгарка.
	Возведение деревянного каркаса	Простой вариант из бруса. Для этого понадобятся болты и гайки, ножовка, ключ под размер болта и брус. Все элементы обрабатываются антисептическими составами.
	Установка опор	Места расположения колышков отмеряются с помощью колышков и шпагата. Ямки для стоек нужно выкапывать на глубину до 50 см. В нижней части рекомендуется приварить кусочки арматуры для большей стойкости. Опорные детали помещаются в углубления и заливаются бетоном.
	Монтаж кровельных элементов	По всему периметру каркаса нужно выполнить обвязку сверху и снизу. Перед сваркой детали можно закрепить струбцинами. Необходимо изготовить большое количество уголков, а затем прикрепить их на каркасе. Потом эти элементы закрепляются стяжками. В этом случае они будут выполнять функции обрешетки и ребер жесткости.
	Завершающие работы	Металл покройте двумя слоями антикоррозийной краски, а дерево антисептиком. Поверх уголков укладывается кровельный материал, который закрепляется на каркасе.
	Чем выложить напольное покрытие под навесом	Бюджетный вариант предполагает использование рулонного газона или засеянной травы. Также можно применить гравийную крошку, клинкерный кирпич или тротуарную плитку.

На фото можно посмотреть, как выглядит постройка из подручных материалов. А также на видео ниже можно посмотреть пошаговый монтаж такой конструкции.

Если вы хотите дешево построить навес для двора, можно сделать конструкции из ткани или из баннера. Решая, как можно возвести постройку, рассмотрите разные варианты и проекты. Можно посмотреть и садовый вариант навесов. Как самому соорудить конструкцию в саду или во дворе можно посмотреть в пошаговом мастер классе.

При возведении конструкций помните такие правила:

• лучшее расстояние между опорами – 1,15 метра, а длина конструкции подбирается в зависимости от количества автомобилей;
• выбирая высоту, не забудьте, что нужно учитывать габариты машины с багажником;
• опоры можно выполнить из бруса, бетона или кирпича;
• к самым недорогим, прочным и долговечным материалам относится поликарбонат и профнастил.

Навес можно декорировать деревянными решетками, а также красивыми коваными элементами. Для украшения легких построек можно использовать , виноградную лозу и плетистые растения.

Статья

Чего только не придумывают и изобретают автолюбители для хранения автомобиля во дворе усадьбы, от переделки сарая до обустройства каркасного гаража, хотя решение проблемы явно лежит на поверхности – проще и дешевле построить деревянный навес для машины. На сегодня это наиболее безопасный и доступный способ хранения техники. Деревянный навес для авто может не уступать, а кое в чем и превосходить «теплый» бокс.

Плюсы и минусы навесов из дерева для автомобиля

Понятно, в плане прочности и долговечности деревянная конструкция уступает металлу или кирпичной кладке, и это является наиболее значимым недостатком подобных решений. Но его легко исправить и большей частью компенсировать при условии использования современных технологий защиты. Поэтому правильный выбор конструкции и специальная обработка могут сделать навесы из дерева для автомобилей не менее долговечными.

Если перечислять положительные стороны, то их окажется намного больше:

• Навес для авто из дерева обойдется дешевле металлического, даже с учетом затрат на дополнительную обработку древесины общая смета строительства составит 30-35% от стоимости сварной конструкции;
• Большую часть работ вполне по силам выполнить собственными силами. Деревянные детали проще обрабатывать и устанавливать на каркас, раскраивать, резать, сверлить, собирать в готовую конструкцию;
• Есть реальная возможность сделать автонавес из дерева красивым, теплым и удобным.

Пускай даже это постройка для дачи или загородного дома, но внешний вид красивого навеса наверняка улучшит внешний вид усадьбы.

К сведению! Если верить статистике, то большая часть автолюбителей предпочитает именно деревянные навесы. Они легче стальных, не требуют столь массивного основания для фундамента и не создают дождь из капель конденсата ранним осенним утром.

Деревянный навес под хранение автомобиля вполне реально переоборудовать под место временного места хранения вещей и сельхозтехники, а можно просто использовать для вечерних посиделок на даче.

Виды деревянных навесов для автомобилей

Понятно, что каждый владелец машины предпочитает выбирать тот вид и конструкцию автонавеса, который, по его мнению, удобнее всего в повседневном пользовании и не требует кардинального перепланирования площадки перед домом.

Требования к навесу для хранения машины

Но все же правильный подбор защитной конструкции для машины и расположение его на участке остается главной проблемой строительства. Выбор деревянного навеса для машины на дачу должен учитывать дополнительные факторы. Ведь это не беседка, и не крытая терраса для отдыха, и условия для хранения машины отличаются от тех, которые требуются для комфортного времяпрепровождения.

Конструкция автонавеса из дерева должна удовлетворять трем главным условиям:

• Площадка под защитный навес должна строиться с небольшим сливным уклоном, с желобами для отведения воды. Под машиной не должно оставаться луж, даже после самых сильных дождей, при этом сходящая вода не должна попадать на деревянные стойки навеса;
• Капли воды, стекающие со скатов, не должны попадать на машину. Скаты навеса должны быть достаточно большими, чтобы потоком ветра не забрасывало влагу с кровли под крышу и на облицовку машины;
• Деревянный навес должен таким образом располагаться на участке, чтобы пространство под крышей постоянно продувалось небольшим ветерком.

Последнее требование наиболее важно для обеспечения сохранности машины, поэтому деревянные навесы нельзя строить в глухих углах участка, обсаживать кустарником или, того хуже, облицовывать прозрачным пластиком, сетками и решетками из рейки.

К сведению! Иногда владельцы авто ставят навесы на деревянных конструкциях с кровлей из поликарбоната. В данном случае можно использовать только сотовые марки с функцией защиты от ультрафиолета, иначе дерево, как и резиновые детали автомобиля, быстро выйдет из строя.

Те приемы, которые используются для оборудования беседок и террас, в навесах для хранения машины не применяются. Для хранения авто важно отсутствие влаги под крышей, сухость и хорошая вентиляция, что влияет и на долговечность деревянной конструкции крыши. Чем лучше продувается и вентилируется дерево каркаса автомобильного навеса, тем долговечнее получится постройка.

Виды навесов для автомобиля

Традиционно подбор подходящего варианта начинается с оценки уже реализованных проектов деревянных навесов для автомобилей. Таким образом, можно почерпнуть полезные идеи в конструировании каркаса для машины, это проще, чем планировать и разрабатывать схему с нуля.

Для хранения машины лучше всего подходят несколько видов навесных конструкций:

• Классический двухскатный вариант с металлическими, деревянными или каменными опорами;
• Арочные дуговые крыши из прозрачного поликарбоната на деревянных стойках, усиленные поперечными балками;
• Плоские навесы на моностойках, такие схемы используются в качестве пристроек к дому или хозяйственному блоку на территории участка.

В каждом конкретном случае приходится разбираться и анализировать конструкцию, чтобы понять, чем интересен тот или иной вариант хранения машины.

Фото деревянных навесов для машины (подобрать фото)

Основным преимуществом использования древесины является ее универсальность. Неважно, какой именно будет выбран проект для навеса, благодаря деревянному каркасу он всегда будет смотреться весьма презентабельно.

Можно построить плоскую крышу на деревянной моноопоре, получится необычно и интересно, правда, для машины не очень удобно.

Для любителей необычного дизайна кровлю вполне реально выполнить на деревянных криволинейных балках с дуговыми подкосами.

Удачно выглядит парковочное место для машины с деревянным навесом в стиле шале.

Для любителей классики подойдет стоянка для машины под арочными поликарбонатными крышами на деревянных дугах. Несмотря на внешнюю простоту, построить такой вариант навеса непросто, но защищает машину он идеально.

Машина защищена от дождя, снега и порывов ветра, а удачное расположение на участке обеспечит надежный выезд даже при больших сугробах.

Как сделать навес для машины своими руками из дерева

Для дачного хранения авто, как правило, выбирают относительно несложный и одновременно практичный вариант кровли. Если в том, как сделаны опоры, можно импровизировать и придумывать свои схемы, то в части деревянного каркаса кровли все-таки лучше использовать готовый проект навеса для автомобиля из дерева, чем считать своими руками.

Проект навеса для автомобиля из дерева

Крыша, нависающая над машиной, должна быть прочной, так как ей придется выдерживать достаточно массивный слой снега, и одновременно надежной. Риск повреждения автомашины не так страшен, как угроза здоровью водителя и пассажиров. Поэтому лучшим вариантом будет заказать у специалистов готовый чертеж двухскатного навеса для автомобиля из дерева, или использовать размеры и материалы, приведенные на схемах и фото ниже.

В проекте используется двухскатная кровля на одиннадцати парах стропил с покрытием из ондулина или металлочерепицы. В отличие от плоских и односкатных деревянных навесов, этот двухскатный вариант не боится порывов ветра и сильных снегопадов, а значит, автонавес можно располагать в удобном для заезда машины месте.

Кроме того, мощная стропильная система и наличие подкосов, поддерживающих верхнюю обвязку стоек, делает деревянный каркас настолько жестким, что на балках перекрытия можно хранить инструмент для обслуживания и мойки машины.

Подготовка к строительству деревянного навеса для автомобиля

Для постройки защитного автонавеса можно использовать практически любой участок придомовой территории, но лучше всего выбрать место с подветренной стороны от дома. Таким образом, выхлопные газы и запахи от машины не будут мешать жильцам и гостям.

Вторым важным условием будет планирование схода дождевой воды. Понятно, что можно уложить асфальт или тротуарную плитку, но чаще всего для хранения машины на даче используют гравийную отсыпку поверхности, и грязи меньше, луж под деревянным навесом не будет.

Для изготовления деревянного остова крыши потребуется:

• Брус сечением 100х100 мм для изготовления деревянных опор и обвязки несущих балок крыши;
• Доска – пятидесятка для изготовления стропил подкосов;
• Фанера или ОСБ, если фронтоны крыши будут зашиваться «глухим» способом.

Тонколистовую фанеру – десятку нужно будет использовать для обустройства сплошной обрешетки крыши. Кроме того, потребуется садовый бур, пила, молоток, гвозди и разметочный инструмент.

Так как деревянный каркас строится из бруса и рейки, материалы нужно будет купить загодя, просушить и обработать защитными пропитками.

Закладка фундамента

Для подготовки первым делом срезают дерн и плодородный слой почвы на глубину не менее 20 см. Впоследствии, по окончании работ, пятки деревянных стоек навеса обрабатывают гудроном, на дно площадки застилают геотекстиль и засыпают слоем песка и щебенки.

После уборки потребуется разметить и пробить скважины для бетонирования деревянных брусов под стойки навеса. Для правильного нанесения точек установки бруса используют приспособление, называемое скамейкой или обноской, как на схеме.

По разметочным шнурам определяют места для стоек и сверлят скважины на глубину не менее 80-90 см. Установленные деревянные опоры временно укрепляют подкосами и бетонируют.

Возведение деревянного каркаса

Сборка каркаса начинается с подрезки оголовков деревянных опор, на торцы деревянных стоек укладываются брусы горизонтальной обвязки крыши и пришиваются подкосы из доски-пятидесятки.

Далее собираются пары стропил, лучше всего это сделать на шаблоне из металла или остатков деревянных реек. Как правило, высоту навеса над машиной выбирают так, чтобы от крыши до горизонтальной балки оставалось не менее 40 см.

Сборка каркаса крыши потребует пары лестниц и, может, даже пары разборных лесов. Поэтому будет правильным загодя привезти на дачу машиной весь необходимый инструмент, так как оставлять деревянный навес в полусобранном состоянии нельзя.

Монтаж кровли

Укладку кровельного покрытия выполняют с лестницы. После сборки стропил на балки нашивают фанеру, и можно укладывать покрытие. Если деревянный навес кроется битумной черепицей, то фанеру нужно будет пропитать праймером и застелить подкладочный ковер.

Металлошифер или металлочерепицу нужно укладывать на обрешетку с подкладкой из гидроизоляции, иначе машину будет регулярно заливать конденсатом.

В устройстве деревянной конструкции с навесом для хранения машины можно сделать фронтоны крыши полностью закрытыми. Обычно к такому решению прибегают для того, чтобы избежать забросов дождевой воды через фронтон. Вроде бы все правильно, но в таком случае под деревянным навесом при работе двигателя машины образуется облако из выхлопных газов.

Со временем подкрышная поверхность кровли начинает ржаветь, а деревянные детали могут растрескиваться из-за конденсата. Чтобы избежать застоя, можно сделать на кровле продухи и вентиляционные окна.

Заключение

Деревянный навес для машины в самом простом исполнении строится бригадой из трех человек за три дня. Можно ускорить процесс, если большую часть деталей вырезать в столярной мастерской, перевезти на дачу и установить за пару выходных дней, как только будет готов фундамент.

Конечно, иметь гараж – это очень хорошо, но, во-первых, для него не всегда есть место, а, во-вторых, иногда нет смысла загонять туда автомобиль, если вы через полчаса опять хотите им воспользоваться. В таких случаях выручает навес для машины, который защитит ее от дождя и позволит оставить технику в дворе. Конструкция такого типа обычно делается из металла, бруса или бревен (опорная часть), а кровля – из поликарбоната, профнастила (металлочерепицы), ондулина или шифера.

Чтобы сделать навес для автомобиля своими руками, следует ясно представлять самому себе, какой будет готовая конструкция, а для этого, как минимум, нужен самый простой эскиз. В зависимости от проекта, выбираются инструменты и материалы. В данном случае будет рассматриваться двускатный навес с деревянным каркасом.

Двускатный навес для авто в частном секторе

Инструменты для постройки своими руками

Для таких работ удобно использовать дисковую пилу

Учитывая тот факт, что навес под машину будет сооружаться из деревянного бруса и металла (профнастила), потребуются инструменты:

• для разделки деревянных профилей можно использовать ножовку, но, конечно, лучше, если это будет стационарная либо ручная дисковая пила (циркулярка) или, в крайнем случае, электрический лобзик;
• профнастил раскраивают угловой шлифовальной машиной (болгаркой) с обрезным диском по металлу;
• для сборки удобнее всего использовать аккумуляторную дрель (шуруповерт) с соответствующими насадками;
• заклепочник;
• штыковая и совковая лопата, чтобы спланировать грунт или вырыть ямки под фундамент;
• водяной (лазерный) и/или обычный уровень;
• метрическая рулетка, строительный уголок и карандаш.

Материалы и крепежные элементы для строительства

Профнастил с разной конфигурацией для крыши

Чтобы сделать такой навес для машины своими руками, понадобятся следующие материалы:

• этот проект подразумевает навес для авто из металла, поэтому здесь будет использоваться профнастил;
• конек металлический;
• брус 100×100 мм для стоек и верхней обвязки;
• рейки 50×50 мм для обустройства стропильной системы;
• доска 100×50 мм (как вариант);
• доска для обрешетки (обрезная или необрезная) 20×100 мм или 25×100 мм;
• саморезы по дереву и саморезы для кровли с пресс-шайбой;
• алюминиевые заклепки;
• крепеж для деревянных профилей;
• песок и цемент для бетонирования основания;
• антисептик, лакокрасочные материалы.

Чтобы построить надежныйнавес для авто, в первую очередь, следует выбрать подходящее для него место. Здесь учитываются такие факторы, как отсутствие или наличие уклона на участке, удобство подъезда и, конечно, свободная площадь, которую можно выделить для данной конструкции.

Подготовка площадки и сооружение фундамента

Эскиз основания конструкции навеса

Когда выбрана подходящая площадка для строительства, на которой поместится ваш автомобиль, по имеющейся свободной площади можно составить план постройки или просто набросать эскиз на листке бумаги. На изображении вверху периметр готовой конструкции имеет 3×6 м – это довольно просторная стоянка, но если участок не позволяет выделить такую территорию, то ее можно сделать меньше.

Так можно вычислить прямой угол

Для того чтобы перенести план или эскиз на грунт, нужно вычислить прямой угол – это нужно не только для красоты – симметричное основание позволит сделать ровную крышу, где свесы будут одинаковой ширины. Для этого в любой угловой точке будущего навеса для машины вбивают колышек и от него растягивают шнур на 4 м, и противоположный конец тоже фиксируют колышком – это отрезок BC.

Другой шнур растягивают от точки B на 3 м до точки A и отводят ее от точки C ровно на 5 м. Если все размеры были точно соблюдены, то полученный угол ABC будет равен 90ᵒ, то есть, будет прямым. По нему делают обноску и рассчитывают остальные углы прямоугольника. Когда колышки забиты в четырех углах, замеряйте диагонали – разница между ними не должна превышать 5 мм – чем точнее диагонали, тем проще будет оборудовать кровлю.

Бетонная площадка, залитая на уклоне

Так как построить навес для машины можно только с площадкой для стоянки, то эту площадку тоже можно отнести к подготовительному процессу. Гораздо удобнее делать каркас и кровлю, если под ногами залито бетонное основание, которое, к тому же, будет ориентиром для установки стоек. При необходимости плоскость следует выровнять, как это сделано на верхнем фото.

Все брусья и рейки перед монтажом лучше всего обработать антисептиком – это нужно даже в том случае, если они впоследствии будут покрыты лакокрасочными материалами. Антисептик защитит древесину не только от сырости и микроорганизмов, но и от древоточцев с мелкими грызунами.

Монтаж брусьев-стоек для каркаса

Крепление деревянного бруса к бетонному основанию

К бетону стойки можно закрепить стальными уголками, прикрутив их к полу и к брусу с двух сторон, но лучше для этой цели использовать специальный крепеж, как на верхнем изображении. Он представляет собой кронштейн с анкером посредине – анкер крепится в бетоне, а уши консоли удерживают деревянный профиль. В продаже есть регулируемые кронштейны, которые позволяют поднимать стойку выше, но для такой конструкции – это лишнее.

Если предполагается заливать пол для стоянки после возведения каркаса или даже после его перекрытия, то для стоек необходимо будет сделать основание в виде столбчатого фундамента. Такой вариант больше подойдет, если стойки будут из трубчатого или прямоугольного профиля – их можно залить бетоном – вертикальные элементы здесь устанавливаются вместе с основанием.

Если площадка залита по уровню, то все стойки можно сразу отрезать по одной длине, но, если на полу есть уклон для стока воды, лучше всего выровнять брус по верхам после его установки. Для этого нужно зафиксировать крепежом все стойки и, начиная от самой нижней, перенести метки водяным уровнем на все профили. Если есть ручная дисковая пила, то отрезать лишнее очень просто.

Монтаж двускатной стропильной системы

После выравнивания можно приступать к монтажу верхней обвязки – для этого используют аналогичный брус сечением 100×100мм – желательно, чтобы он был без стыков, хотя вполне допустимо. Фиксацию этого профиля осуществляют при помощи крепежных элементов в виде усиленных стальных уголков и полос (можно соединять только саморезами, но так стык не будет иметь должной прочности). В процессе установки обвязки проверяйте диагонали.

Варианты двускатных стропильных систем

На верхнем изображении показано, как сделать навес для машины с двумя скатами – это разные варианты сборки стропильной системы – можно использовать любой из них. Обратите внимание – стропильные ноги дополнительно укрепляются стойками, подкосами, стяжками и ригелями. На крыше зимой будет снег, и в любое время года ее будет штурмовать ветер, поэтому, у конструкции должен быть запас прочности.

При сборке стропильной системы здесь необязательно ставить мауэрлат – с его функциями в таком строении превосходно справится верхняя обвязка – брус 100×100 мм. Соединять стропильные ноги между собой лучше всего на земле – соберите сразу все ноги, чтобы они были одинаковыми, и после этого смонтируйте их на каркасе.

Готовый каркас для двускатного навеса

Площадка имеет 3 м в ширину, значит, длина стропильной ноги будет не более 2 м с учетом высоты излома кровли. Поэтому, если в верхней части соединения будет ригель, а внизу затяжка, то для треугольника достаточно будет рейки сечением 50×50 мм, только шаг между ними не более полуметра. В том случае, если зимы в регионе снежные, для стропил лучше использовать профиль 100×50 мм – так крыша выдержит гораздо больше нагрузки.

Ригели, стяжки и ноги между собой соединяют саморезами и металлическими пластинами в виде накладок. Стропильные секции к обвязке (мауэрлату) фиксируют при помощи усиленных металлических уголков. После установки всех стропил их соединяют коньковой балкой (в данном случае, это рейка 50×50 мм) и проверяют уровнем, а верх ниткой или шнуром. Сверху гвоздями или саморезами крепят обрешетку из обрезной или необрезной доски.

Укладка кровли из профнастила

Принцип крепления профнастила к обрешетке

В данном случае возводимый своими руками деревянный навес для автомобиля закрывается профнастилом и, учитывая общую ширину крыши 3 м, на каждый скат достаточно полтора листа по 120 мм. Получается, что один ряд будет состоять из половинок – лучше расположить его внизу, резаным краем кверху, чтобы срез перекрывался верхним рядом. Также можно резаный край спрятать под коньком.

Профнастил укладывается внахлест и, если перекрытие будет на две волны, то защита от протечки значительно увеличится. Но, вне зависимости от того, на сколько волн сделан напуск, его желательно скрепить алюминиевыми заклепками – так стык получается более плотным. Саморезы нужно вкручивать в желоб – здесь температурное расширение минимально, а отверстие уплотнится пресс-шайбой с резиновой прокладкой.

Монтаж конька с уплотнителем

Конек крепится такими же саморезами с пресс-шайбой или алюминиевыми заклепками через верхнюю гофрупрофнастила на расстоянии не более 30 см. Даже если конек широкий (200×200 мм), при ветреной погоде дождевые брызги могут задуваться внутрь по ложбинам. Это, конечно, некритично, так как, сооружая навес для машины своими руками, вы не строите жилое помещение. Но таких мелких протечек можно избежать, если подложить специальный волновой уплотнитель.

Другие варианты каркаса и кровли

Металлический каркас и кровля из поликарбоната

На верхнем фото навес для автомобиля своими руками сделан из трубчатого металлического профиля и поликарбоната. Принцип обустройства такой конструкции остается неизменным, но для ее монтажа понадобится сварка для сборки каркаса. Кроме того, накрывать крышу профнастилом или металлочерепицей гораздо проще, нежели поликарбонатом, так как не нужно стыковать листы профилем. Хотя кому-то этот вариант может показаться более заманчивым в смысле дизайна.

А на этом фото навес для авто сделан изогнутым, но односкатным – такой вариант подходит именно для поликарбоната – листы можно гнуть. Также крышу можно сделать арочного типа, но в таком случае понадобится соответствующая стропильная система в виде аркады. Трудовых и финансовых затрат, конечно, будет гораздо больше, чем с одним или двумя скатами.

Дешевле всего сделать односкатный навес из шифера, как на этой фотографии, но срок его эксплуатации, конечно, будет на порядок меньше, так как шифер под влиянием влаги и перепадов температуры трескается и его придется менять. Из этого материала при необходимости можно сделать и двускатную крышу, но качество от этого не улучшится, просто нагрузка на стропильную систему будет меньше.

Сделать навес для машины своими руками несложно, но при этом не следует забывать, что такое сооружение претерпевает большие ветровые нагрузки в виду своей открытости. Поэтому кровельный материал, каким бы он ни был, должен быть закреплен очень прочно. Не менее устойчивым должен быть и весь каркас.

Видео: навес для автомобиля
