Многие из нас хотят сделать камин на даче своими руками, однако не у каждого имеется опыт и навыки сборки такой отопительной установки. Однако даже в такой ситуации вы сможете справиться с поставленной задачей и выполнить сборку небольшого камина или печи.

В данной статье вы сможете узнать всю самую актуальную и полезную информацию о выборе материалов, ознакомиться простой пошаговой инструкцией и сложить печь камин для дачи своими руками.

Выбор подходящих материалов

Пред тем как установить печь камин своими руками для дачи, рекомендуем ознакомиться с критериями выбора подходящих материалов в данной таблице:

Интересно знать: для возведения небольшого камина, в среднем вам понадобится порядка 300-400 кирпичей и около 4-5 мешков (100-120 килограмм) шамотной сухой смеси.

Если вы хотите узнать подробней о выборе каждого материала и дополнительных элементов, рекомендуем также просмотреть видео в этой статье.

Основные правила расположения

Перед тем как камин на даче сделать, вы можете ознакомиться с основными правилами по его установке и рекомендациями, используемыми в работе профессионалами:

• Обратите внимание не только на желаемое расположение отопительной установки, но и на основные части и элементы самого дома (несущие стены, перегородки, перекрытия, стропила, напольное и настенное покрытие);
• со всеми подробными замерами. После чего совместите с имеющимся у вас планом или чертежом дома и посмотрите, возможна ли беспрепятственная установка агрегата в выбранном месте. Особое внимание уделите не только первому, но и второму этажу при его наличии;
• Перед тем как сделать на даче камин, внесите все необходимые корректировки;
• Не располагайте около печи легковоспламеняющуюся мебель, текстиль и другие предметы;
• Окружающее пространство, в том числе напольное и настенное должна быть дополнительно изолированно жаропрочными материалами;
• Камин не рекомендуется располагать около дверных и оконных проёмов, так как в результате их использования может возникнуть сквозняк, что негативно скажется на работе отопительного агрегата и может привести к образованию искр и их попадания на легко воспламеняющиеся предметы.

Угловые и пристенные конструкции могут устанавливаться в деревянном доме

Расстояние от очага до различных легко воспламеняющихся покрытий

Возводим фундамент

Если вы не знаете, как на даче сделать камин своими руками, первое что вам нужно сделать после подсчёта, закупки материалов, инструмента, правильного выбора места и расположения – это возведение фундамента.

В данном случае мы воспользуемся одним из самых простых способов, с которым вы гарантированно сможете справиться, даже не имея должного опыта и навыков работы.

Инструкция: возведение фундамента без опалубки:

1. На первом этапе необходимо выкопать неглубокий котлован;
2. Утрамбуйте его внутреннюю часть и засыпьте песок;
3. Сверху необходимо уложить рубероид в два слоя и гидроизоляцию, которая защитит фундамент и позволит ему оставаться целостным даже в условиях повышенной влажности;

Совет: если в помещении или в подпольном пространстве наблюдается очень высокий уровень влажности, дополнительно следует выполнить монтаж дренажной канавы, в которую засыпается щебень.

1. Для укладки такого фундамента допускается использования простого полнотелого кирпича имеющего небольшие сколы и единичные повреждения;
2. Для сцепления используется цемент, а каждый пятый ряд дополнительно укрепляется и фиксируется армированной сеткой;
3. В конечном итоге фундамент должен заканчиваться ниже уровня пола на один кирпич;
4. На последнем этапе нам понадобится битумная гидроизоляция, которой устилается конструкция в несколько слоёв.

Подробней ознакомиться со сборкой дополнительного фундамента вы можете в представленных фото.

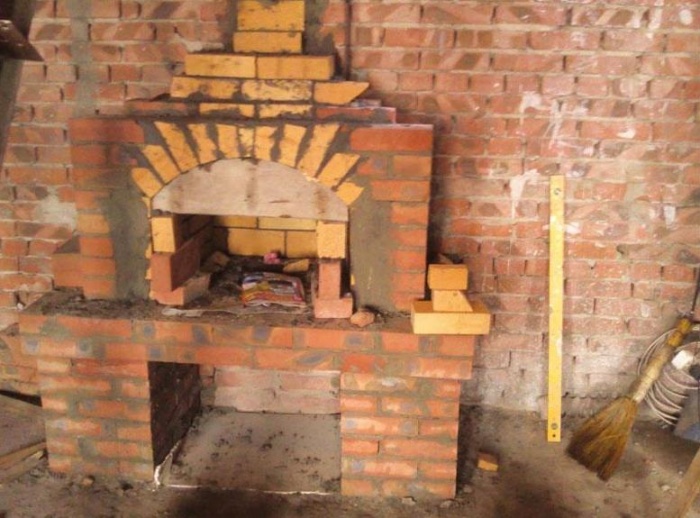

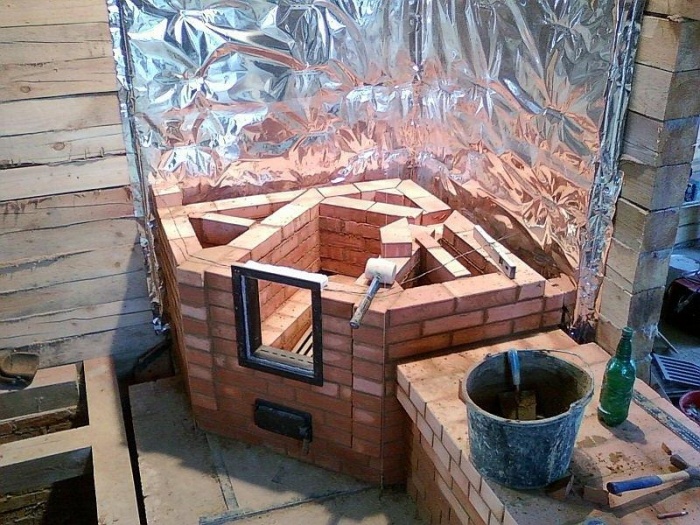

Технологический процесс выполнения кладочных работ

После всех подготовительных и обязательных работ, вы сможете узнать, как самому сделать камин на даче. Для этого можно воспользоваться следующим пошаговым руководством:

1. На первом этапе выполняется калибровка кирпичей. Отберите те, которые имеют небольшие и частичные повреждения сколы. Они могут использоваться для того, чтобы уложить под;
2. Перед тем как укладывать кирпич на раствор, уложите его в два-три ряда на сухую и произведите нумерацию;
3. Первые три ряда – это под будущего отопительного агрегата. Важно чтобы данные ряды были уложены идеально ровно, без перекосов. Для соблюдения точности используйте строительный уровень или отвес;
4. Соблюдайте толщину каждого ряда, для этого можно воспользоваться рейками и укладывать их на кирпичи с внешнего края. Толщина реек должна составлять около пяти миллиметров;

1. С четвёртого ряда выкладываем стенки и при необходимости для резки кирпичей пользуемся болгаркой;
2. С пятого по одиннадцатый ряд собирает стенки отопительной установки, вплоть до двенадцатого ряда;
3. На двенадцатом ряду используем предварительного подготовленные стальные полоски, которые укладываются прямо на опоре. Они необходимы для фиксации топочного свода и зуба камина. Тринадцатый ряд полностью закладывает стальные полосы.

Важно: следите за тем, чтобы стальные полосы не прогибались и не деформировались. Для этого вы можете использовать дополнительную подпорку в виде доски.

1. На четырнадцатом, пятнадцатом и шестнадцатом рядах укладываются следующие элементы: само перекрытие и дымосборник;
2. На семнадцатом ряду вам понадобится снова уложить полоску, изготовленную из стали. Она будет служить опорой для полки камина ;

Важно: для правильного функционирования, камин должен иметь соответствующую форму и периодически сужаться-расширяться. Так, в тринадцатом ряду происходит сужение, после чего конструкция постепенно расширяется. В двадцать четвёртом ряду печь снова уходит на сужение и постепенное расширение. Таким образом, дымовые массы будут выходить в дымоход, а не в помещение.

1. На двадцать пятом ряду необходимо перекрыть дымовой канал, а на двадцать шестом монтируется заслонка. После чего выкладываем дымоходную трубу, которая аналогично некоторым участкам камина должна постепенно сужаться;
2. С тридцать первого по тридцать третий ряды, необходимо окончательно перекрыть каналы дымохода. Укладывается дымовая труба определённой высоты с чередованием тридцать четвёртого и тридцать пятого ряда (смотри схему).

Важно: для обеспечения максимальной пожаробезопасности, необходимо произвести обязательную теплоизоляцию дымохода. Для этого используется базальтовая вата. Каждый элемент конструкции должен находиться максимально удалённо от деревянных настенных покрытий, на расстоянии порядка 30 сантиметров.

Теперь вы знаете, как сделать самому камин на даче и всё что вам осталось сделать перед началом его эксплуатации – это оставить его для полного высыхания на 4-6 дней.

Камин на даче своими руками собранный по вышеописанной схеме, имеет небольшие габаритные размеры и максимально упрощенную кладку. Однако, это не делает его менее эффективным и мощным. Такой отопительный агрегат может использоваться в качестве основного источника отопления в вашем дачном доме и не займёт много места!

Каждый хозяин мечтает создать стильный очаг на своей даче или в загородном доме. И это не удивительно. Ведь камин, кроме того, что является символом комфорта и уюта еще и согревает помещение. Камин на даче можно сделать своими руками, но для этого нужно обладать некоторыми знаниями и умениями. Также следует учесть количество финансовых средств, которые вы готовы потратить на строительство камина. Определитесь, какой тип камина вам наиболее подойдет: пристенный, угловой, встроенный или отдельно стоящий.

Пристенный камин можно возводить в уже построенной даче. В таком случае дымоход можно пристроить к несущей фасадной стене, которая к тому же должна быть пожароустойчивой.

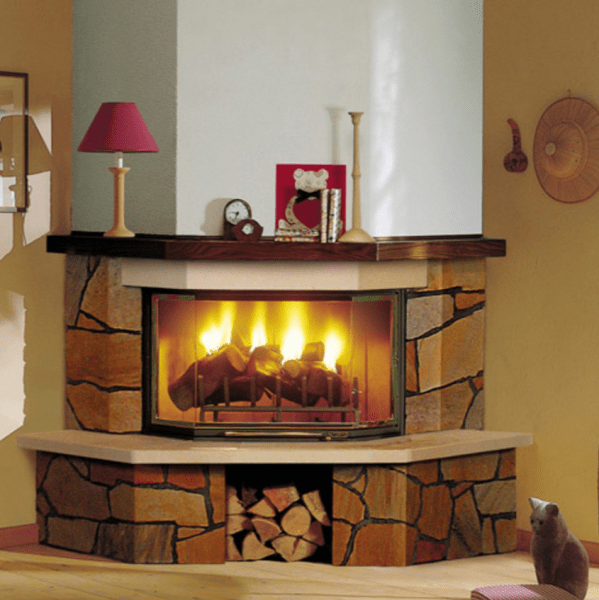

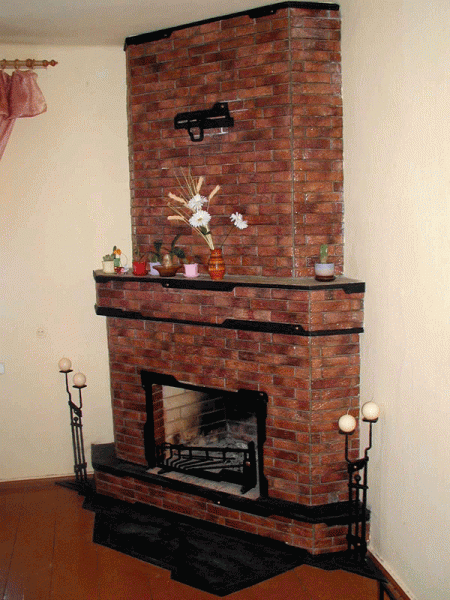

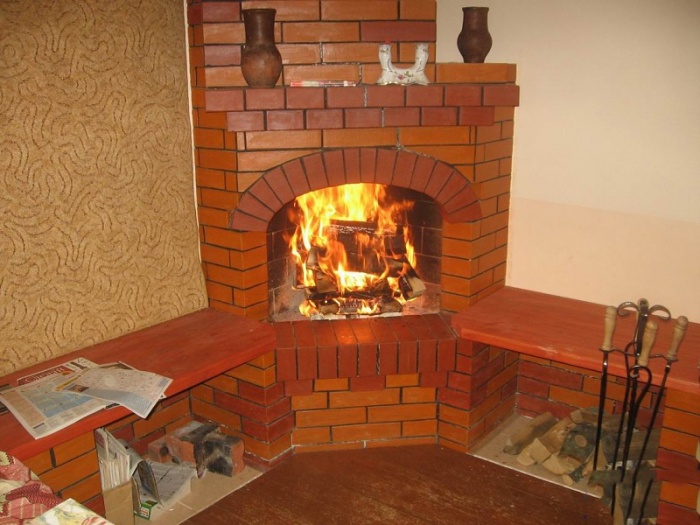

Угловые камины считаются самыми красивыми и эффектными. Дымоход у таких каминов прокладывают в одной из стен.

Встроенные камины полностью встраиваются в колонну или в стену. Камины такого вида рекомендуется возводить во время строительства дома.

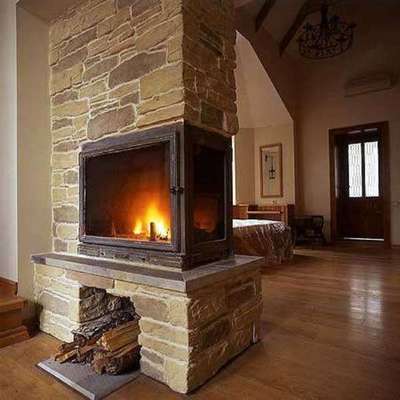

Очень красивы отдельно стоящие или островные камины. Но они занимают много места и сложные в исполнении.

Кроме того вы можно построить и камин-барбекю, который является отдельным сооружением. Такой камин может стать ярким элементом ландшафтного дизайна вашего участка.

Если вы решили построить внутренний камин, то рекомендуется располагать его возле капитальной стены здания в помещениях, площадью не менее 15-20 кв.м. Не следует размещать камин в коридоре или на сквозняке.

Позаботьтесь о том, чтобы в комнате, в которой планируете установить камин, основание пола было выполнено из пожароустойчивых материалов. Особенно обратите внимание на пожарную безопасность здания, если ваша дача или загородный дом сделаны из дерева.

Если вы решили построить камин своими руками, то вам будут необходимы красный кирпич, глина, песок, щебень, цемент, бутовый камень и другие строительные материалы. Причем на кирпиче экономить не следует. Он должен быть высокого качества, без изъянов и специально предназначен для печей.

Вы можете сами подобрать материал для декора для своего камина. Для облицовки используют мрамор, гранит, обожженный кирпич, мозаику, термостойкий витраж. Также камин можно декорировать с помощью кованых элементов, керамической плиткой и даже прошедшим специальную обработку деревом.

Тщательно отнеситесь к выбору аксессуаров, необходимых для обслуживания камина. Они обязательно должны быть надежными, качественными и удобными.

Если вы будете последовательно исполнять этапы возведения, учитывая все технологические требования, то камин станет настоящим украшением вашего дома и очагом тепла и уюта.

Чтобы пикник на загородном участке поздней осенью вспоминать с теплом, следует заранее выбрать и установить камин для дачи. Конечно, он не решит глобально проблему отопления всего жилья, но быстро прогреет одну комнату. А языки пламени, потрескивание дров и запах смолы создадут подходящую атмосферу для релаксации. Если идти по пути наименьшего сопротивления, можно приобрести готовый отопительный прибор, модельный ряд которых удовлетворит самого взыскательного потребителя. Умельцам, которые привыкли окружать себя эксклюзивными и самобытными вещами, предлагается информация, как построить своими руками камин на даче.

Предназначение камина

Открытый огонь всегда действовал на человека завораживающе, поэтому даже после изобретения разнообразных систем отопления, душа тяготеет к истокам. Говорить о полноценном отоплении дачи за счет камина не приходится, ввиду его низкой производительности. Принцип обогрева основан на энергии, излучаемой от раскаленных стенок очага. Пока горят дрова - камин выполняет свою функцию, но стоит им потухнуть, и процесс моментально прекратится.

Стремление стать обладателем камина на даче базируется на желании создать уютную домашнюю атмосферу. И только на втором плане стоит задача обогрева. Его преимущество перед печью или другими приборами - способность после розжига моментально запустить процесс производства тепла. Это спасет отдыхающих, пока не начнет функционировать основная система отопления. Но в качестве постоянного средства обогрева дачи он не рассматривается.

Внимание! Задумываясь об обустройстве дачи домашним очагом, стоит учесть требования пожарной безопасности. Разделом 3 ППБ 01-03 запрещено использование в жилом помещении открытого пламени. Соответственно привычная открытая топка очага на даче противоречит законодательным нормам. Исправить ситуацию поможет установка жаропрочного стекла, которая оградит помещение от риска возникновения пожара.

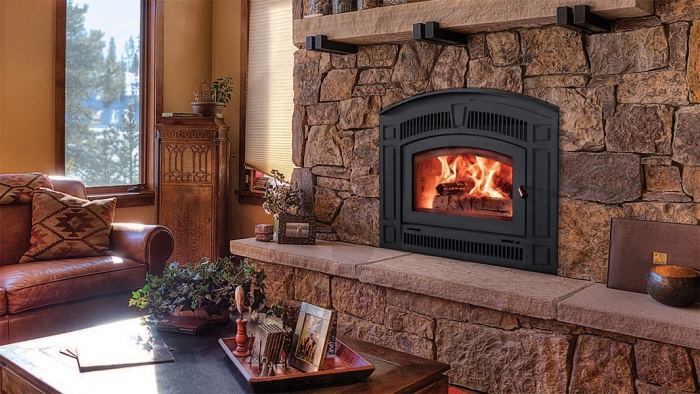

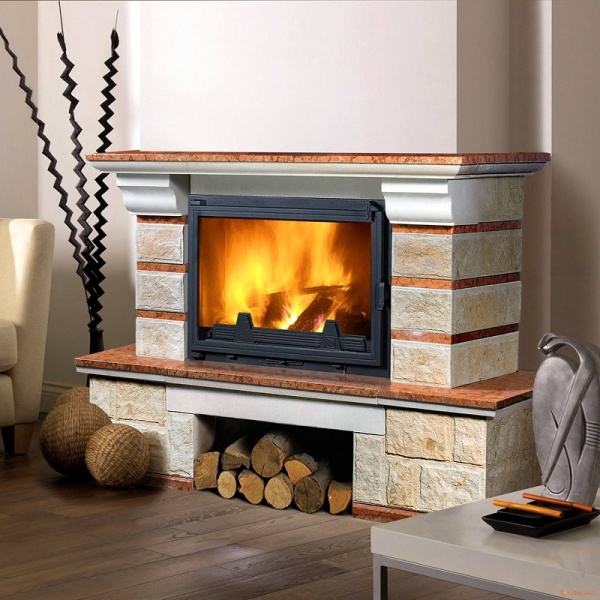

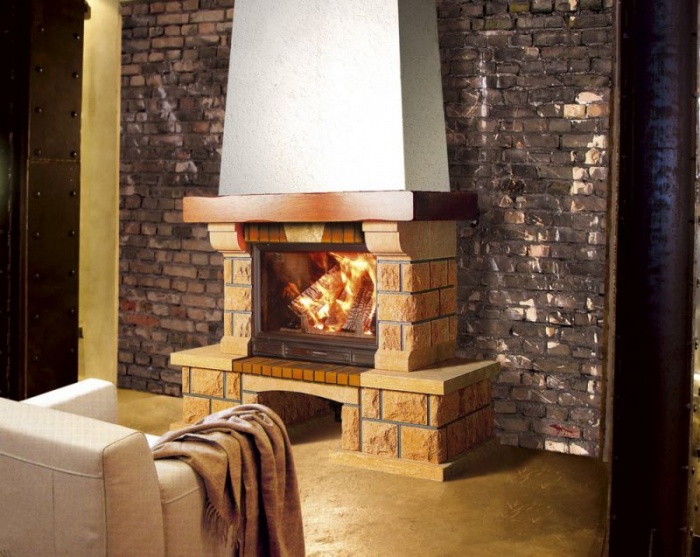

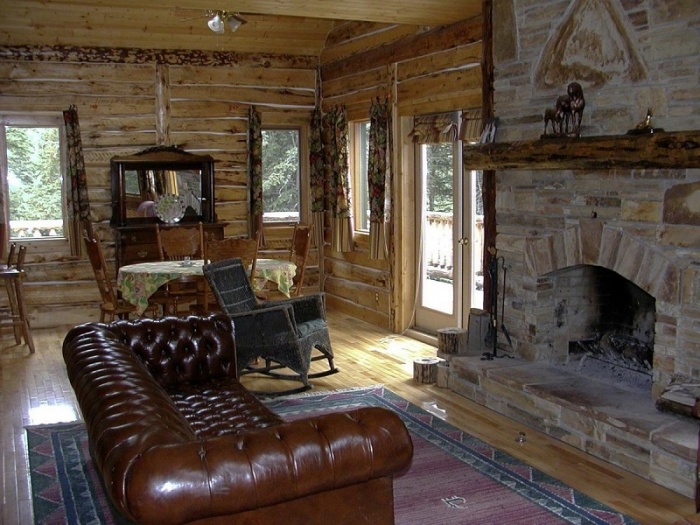

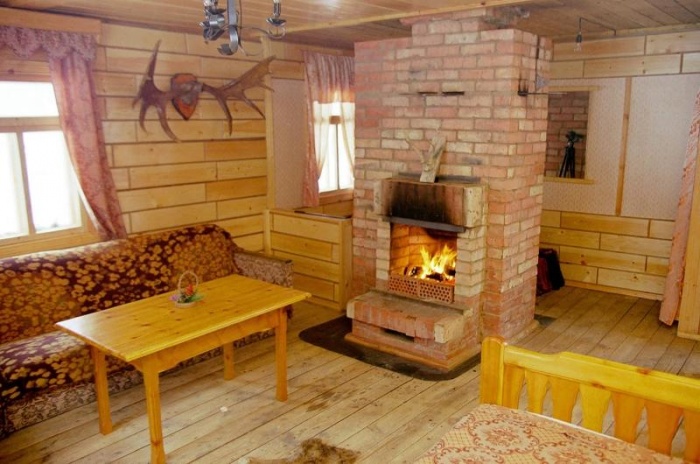

Примеры каминов на даче своими руками представлены на фото:

Многообразие конструкционных решений

Простое и эффективное решение обустройства дачи - приобрести готовый камин. Благо выбор огромен.

Вид топлива

Для начала стоит расставить приоритеты: камин - это декоративный элемент интерьера или важная часть отопительной системы дачи. В зависимости от возлагаемых задач, выбирают вид топлива. Существуют следующие разновидности оборудования:

• Традиционные. В классическом понимании камин должен работать на дровах и угле. Производители предлагают приборы с закрытыми, открытыми или полузакрытыми топками. Каждый вариант по-своему хорош. Камины для дачи с закрытой топкой обладают большей производительностью. Открытый портал выглядит более эффектно.
• Газовые. Камины на газу более просты в эксплуатации, но теряют привлекательность в плане эстетического наслаждения. Требуется наличие газовой магистрали, иногда для работы на даче используют баллоны.
• Электрические. Могут играть исключительно декоративную роль или полноценно обогревать комнату дачи. Многочисленные дополнительные функции позволяют автоматически регулировать температуру, имитировать звуки потрескивания дров и даже источать аромат смолы.

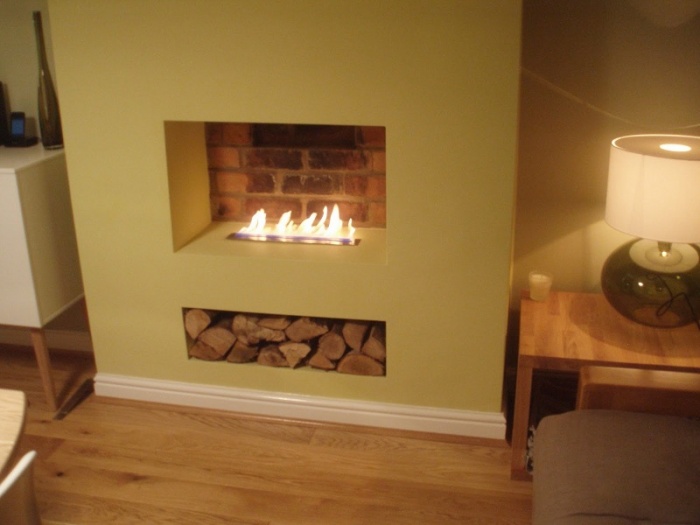

• Биокамины. Применяются исключительно в эстетических целях, тепло практически не излучают.

Наиболее сложны в обустройстве и эксплуатации традиционные очаги отопления. Возведение фундамента, проектирование дымохода, согласование технической документации и многие другие нюансы осложняют процесс обустройства дачи камином. Вентиляционный ход требуется и для газовых приборов. Наибольшей эффективностью характеризуются электрические камины. Минимум трудностей по монтажу и эффектный вид огня будет обеспечен.

Форма портала и стиль дизайна

Форма портала и материал обрамления зачастую свидетельствуют о стиле, который выбран для оформления интерьера дачи. Существует несколько конфигураций, которые используют для отопительных приборов, независимо от вида топлива:

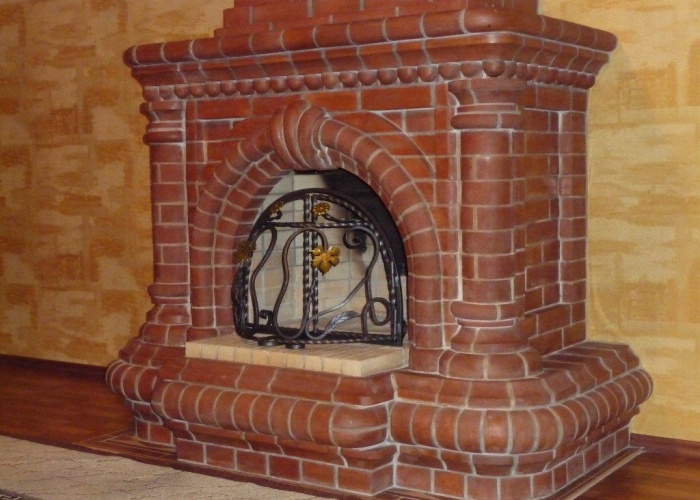

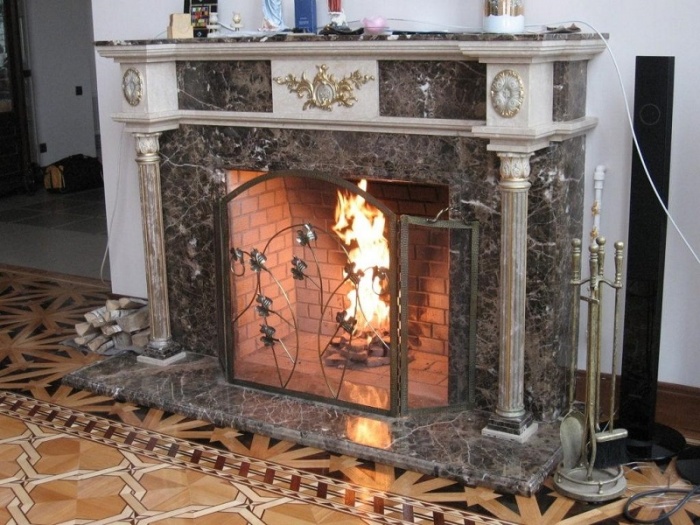

Образцы различных конфигураций камина для дачи приведены на фото:

Способ монтажа

Если речь идет о классическом камине на дровах, то обустройство идет исключительно на полу. О правилах определения места будет отдельный раздел. При выборе электрического прибора или биокамина, которые обладают легким весом, возможности монтажа значительно расширяются. Допустимые варианты:

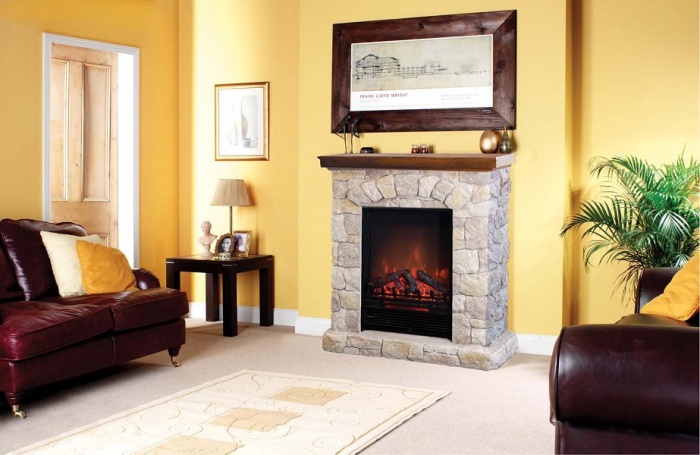

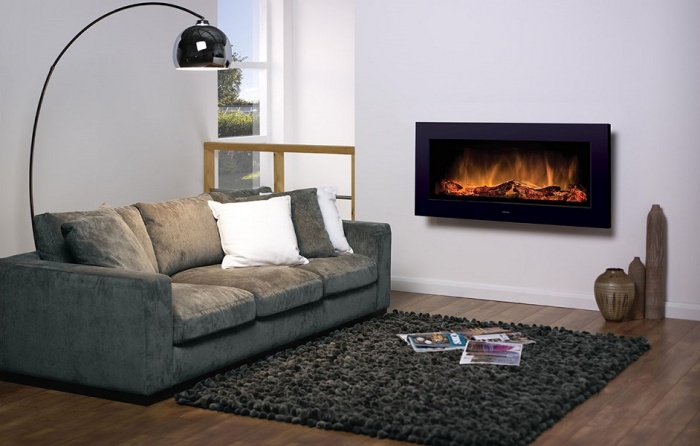

• Настенный. Узкий электрокамин может просто висеть на стене дачи или быть вмонтирован в поверхность.
• Напольный. Обычно для большей эстетичности применяют один из подходящих материалов облицовки портала - камень, дерево, гипсокартон, металл.

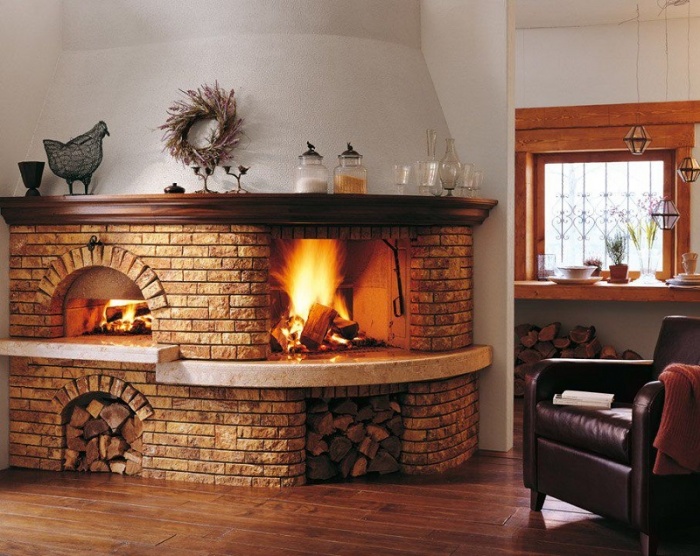

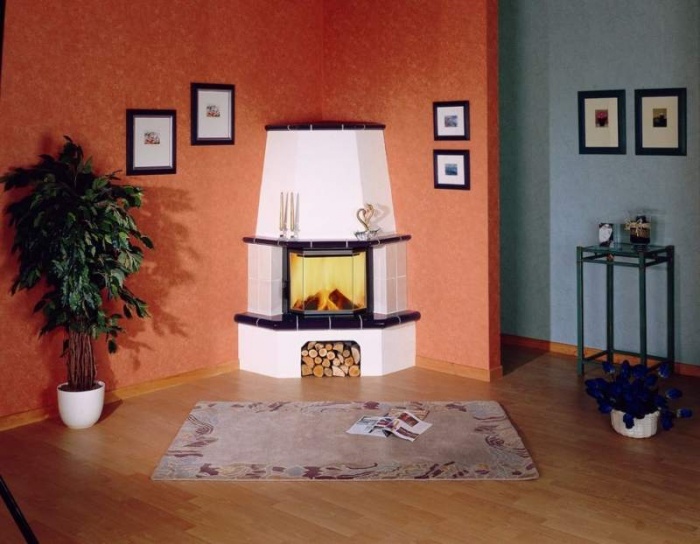

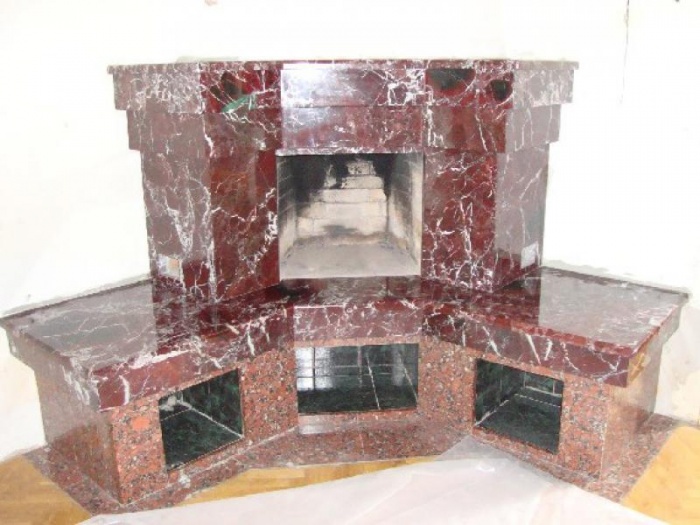

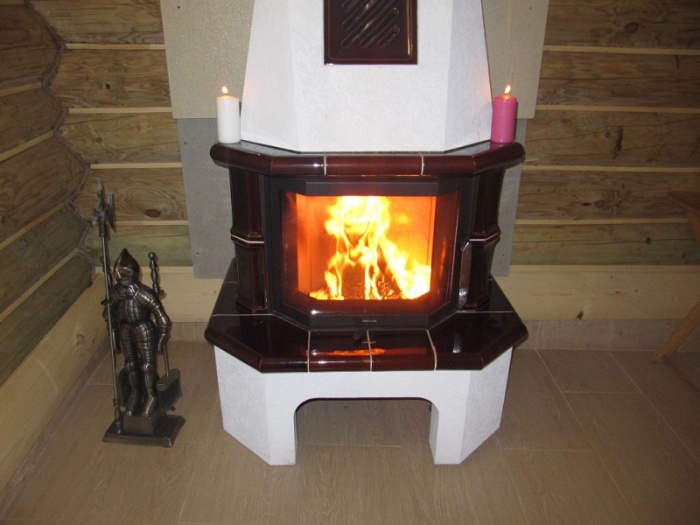

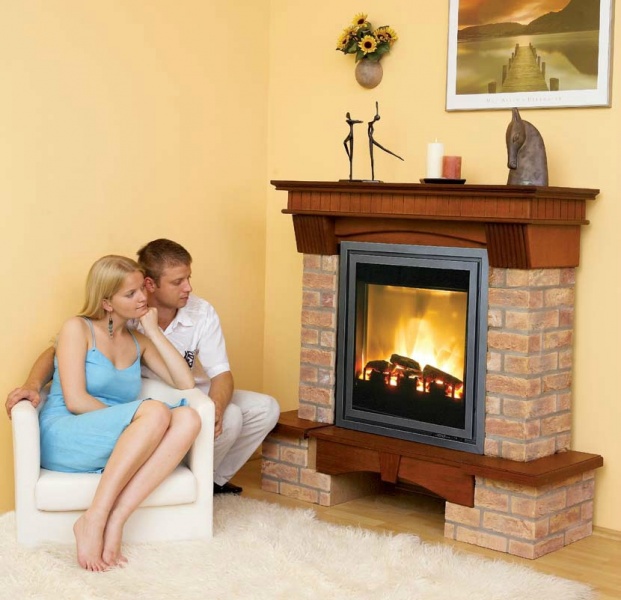

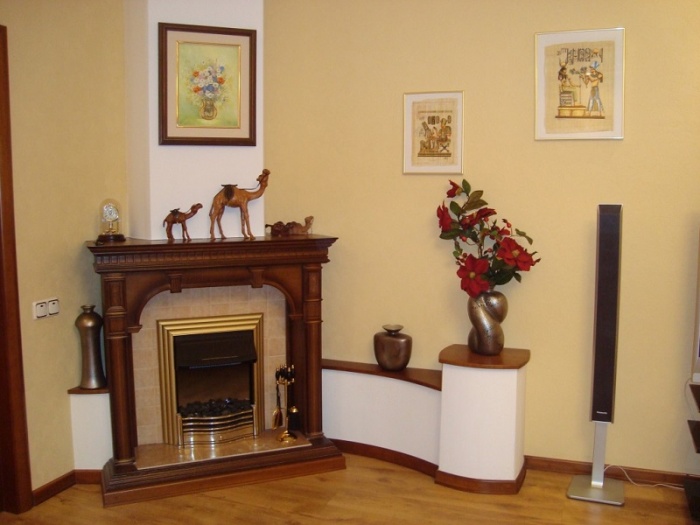

• Угловой. Расположенный во внутреннем углу камин подходит для малогабаритных помещений дачи. При обустройстве просторного помещения, чрезвычайно эффектно смотрится искусственный очаг, обрамляющий наружный угол.
• Настольный. Подобный прибор не подходит для обогрева дачи, а применяется только в декоративных целях.

Если для обустройства классического очага на дровах требуется мощный фундамент, то при оформлении дачи электрическим камином следует позаботиться о качественной электропроводке и проведении отдельной линии.

Определяем место

Эффективность теплоотдачи камина в некоторой степени зависит от грамотно подобранного места. Условия правильного обустройства очага:

• Отсутствие сквозняков. Поэтому обустройство камина напротив двери и окон нежелательно.
• Возведение возле внутренней стены. Если построить камин на даче возле наружной стены, значительная часть выделяемого тепла «поглотит» улица.
• Качественное утепление дачи сохранит энергию, которую выделяет отопительный прибор.
• Для полноценного горения дров в очаге требуется помещение площадью не менее 20 м 2 , иначе пламя «захлебнется» от нехватки воздуха. При обустройстве камина в более маленькой комнате, требуется дополнительный приток воздуха.
• Вблизи очага не должно быть легковоспламеняющихся предметов интерьера.

Совет! Идеальным для обустройства считается место вдоль несущей стены или в углу на пересечении двух несущих поверхностей.

Нюансы проектирования

Для обустройства камина на даче своими руками пригодится пошаговая инструкция. Первоначальный этап любого строительства - составление проекта. Очень важно определиться с правильными размерами камина на дровах. Чрезмерно большой очаг провоцирует появление сквозняков, при обустройстве маленького портала отопительный прибор не справится с функцией обогрева. Имеет значение и пропорциональное соотношение между габаритами камина и площадью комнаты на даче, выделенной под обустройство очага.

Строительная документация выдвигает следующие требования при обустройстве камина:

• Глубина фундамента под очагом порядка полутора метров. Причем он не должен быть связан с фундаментом дома. Это исключит деформацию основной опорной конструкции в случае просадки фундамента под очагом.
• Предтопочная площадка выступает по бокам на 0,2-0,3 м, длину выбирают не менее 1,5 м.
• Обустройство отрицательного угла наклона стенок топки обеспечит более эффективное отражение теплового излучения.
• Пропорция между площадью пода топливника и всем порталом составляет 7:10.
• Минимальное сечение поддувала внутри 200 см 2 .
• Высота портала очага вдвое превышает глубину топки.

Составление проекта камина для дачи ведется в соответствии с требованиями следующих нормативных документов:

• СНиП 2.04.05-86, которые регламентирует вопросы обустройства отопления и вентиляции.
• ГОСТ 9817-82, описывающий технические условия эксплуатации приборов, работающих на твердом топливе.
• Уже упомянутые ранее ППБ 01-03.

Соблюдение условий обустройства станет залогом безопасной эксплуатации на даче камина.

Этапы строительства

Обустройство на даче очага идет в несколько этапов:

• подготовка материалов и инструментов;
• возведение фундамента;
• непосредственное строительство камина;
• обустройство дымохода.

Не менее важно грамотно начать эксплуатацию отопительного прибора на дровах.

Расходные материалы

Для начала требуется произвести расчет потребности в соответствии с проектом обустройства. В идеале, возведение камина ведется одновременно со строительством дома на даче. Но так бывает не всегда.

Возможные варианты:

• Керамический обожженный кирпич предназначается для основной конструкции очага.
• Шамотный огнеупорный кирпич предназначается для топливника.
• Кладка непосредственно очага ведется с применением раствора из глины и воды с добавлением кварцевого песка.
• Обустройство на даче фундамента под очагом происходит классическим способом на основе раствора из цемента.
• Для облицовки фасада пригодится искусственный или натуральный камень, керамическая плитка. Если интерьер дачи нуждается в высоко декоративной отделке, при обустройстве портала камина применяют мраморную плитку или изразцы.

Гармоничная картина интерьера получится, если облицовочный материал очага использовать на близлежащих поверхностях комнаты.

Обустройство дымохода

Дымоход - важнейшая часть камина. От его правильного обустройства в прямом смысле зависит жизнь обитателей дачи. Следующие рекомендации помогут при обустройстве очага своими руками:

• Кладка дымовых каналов ведется полнотелым красным кирпичом марки М100 и выше.
• Минимальная толщина швов - 10 мм, при обустройстве камина обязательно следят за их плотностью.
• Обустройство дымохода ведется вертикально без уступов.
• Приемлемая толщина стенок дымового канала - от 120 мм и выше.
• При обустройстве прямоугольного дымохода внутренние размеры составляют не менее 14х27 см. Выбор для камина на даче сэндвич дымохода отталкивается от показателей внутреннего диаметра 20 см.

Важно! Внешняя поверхность дымохода на чердаке штукатурится в целях теплоизоляции. Поблизости исключают присутствие легковоспламеняющихся предметов, включая стропильную систему.

Премудрости эксплуатации

При обустройстве на даче камина следует соблюдать условия эксплуатации. В первую очередь требуется проводить профилактические мероприятия по обслуживанию. В чем они заключаются? Перед началом эксплуатации после длительного перерыва следует прочистить дымовой канал. При регулярном пользовании очагом на даче процедуру повторяют с периодичностью 1 раз через два месяца.

Непосредственно после обустройства нового камина первую топку проводят не ранее, чем через месяц. Далее организуют кратковременное протапливание очага в течение получаса с небольшим количеством дров на протяжении 10 дней. Для этих целей подойдут мелкие дрова и щепки. При желании получить на даче приятный аромат, в камин добавляют дрова от можжевельника или вишни.

Обустройство на даче камина своими руками - дело хлопотное и ответственное. Отклонение от технологии может нанести серьезный урон здоровью и сохранности имущества. Поэтому столь важно соблюдение требований на всех этапах обустройства очага. Облегчить задачу способны готовые камины, которые представлены в торговой сети в широком ассортименте.

В загородных домах зачастую живут не постоянно (особенно зимой), поэтому существует определённая проблема с обогревом. Но в этом хорошим подспорьем будет мини-камин для дачного домика, которым можно быстро поднять температуру в одной комнате, пока от основной системы отопления нагреется всё строение.

Мы рассмотрим некоторые конструкции таких приборов, а также увидим видео в этой статье, которое обозначит тему наглядно.

Камины

Примечание. Существует ошибочное мнение, что камин не способен обогреть весь дом, но на самом деле это не так.
Несмотря на то, что тепловой эффект в значительной степени обусловлен инфракрасным нагревом, то есть, от нагрева окружающих топку предметов — закрытая топка позволяет установить водяную рубашку или просто работать с эффектом обычной варочной печи.

Стили

• П-образная форма встроенного портала и открытая топка говорят о том, что перед вами классический стиль отопительной конструкции . Хотя в последнее время топку всё чаще делают закрытой — так повышается КПД при сжигании топлива.
  Задвижка или дверца, регулирующая приток воздуха в топочное отделение может сделать его меньше, следовательно, скорость выброса горячих газов в дымоход тоже будет меньше, сохраняя тем самым тепло в помещении. Для отделки классических образцов чаще всего используется мрамор, но это также может быть керамическая плитка, сталь, чугун и даже дерево.

• Не так уж давно, начиная со второй половины XX века, в моду начали входить стили «модерн» и «хай-тек» — которые, по сути, сложно отличить друг от друга, так как и в одном и в другом случае присущ минимализм, что делает такие отопительные приборы удобными для загородного дома небольших размеров . Чаще всего, в качестве строительного материала здесь применяется металл (сталь или чугун), а само сооружение монтируется в стену или специально обустроенную для этой цели тумбу.

• В конце XX-го начале XXI-го века возник такой архитектурный стиль, как бионика, у которого, по сути, отсутствуют прямые линии и углы — все формы обтекаемы и максимально приближены к естественным природным условиям . Каждый из таких каминов, по сути, является произведением искусства, поэтому их цена достаточно высока и нет смысла монтировать такой отопитель в редко посещаемом помещении.

• Электрические отопители такого типа принципиально отличаются от дровяных и угольных каминов, которым нужен дымоход . Здесь обогрев происходит за счёт слабого нагнетания горячего воздуха вентилятором, либо с помощью инфракрасного излучения.
  Зато здесь есть возможность оформления портала практически под любой из вышеперечисленных стилей, к тому же вы видите картинку горения дров или углей, которая создаёт ощущение пользования естественным топливом. Даже в том случае, если ваш дом не электрифицирован — аренда дизель генератора для дачи решит такую проблему.

Претворяем желаемое в действительное

Примечание. Можно обратить внимание на то, что никакая инструкция не обязывает вас делать камин, как исключительно отопительный прибор — наличие варочной поверхности позволит вам приготовить еду и вскипятить чайник, что очень удобно для загородного дома.

Прежде всего, следует отметить, что маленькие камины для дачи в любом случае должны выполнять свои обогревательные функции. А это означает, что такое устройство должно занимать, как минимум, 1/50 часть площади всей комнаты.

Представьте себе, что общая площадь будет равна 20м 2 , следовательно, отопительный прибор такого типа должен занимать 20/50=0,4м 2 . Высота такого сооружения будет зависеть от высоты потолков, архитектурного стиля, а также от ваших собственных предпочтений.

Примечание. В том случае, если вы решили обустроить камин с открытой топкой и прямым дымоходом (без чердачного лежака и тяговых колодцев), вы получает дополнительное средство естественной вентиляции помещения.

Допустим, что нам нужно построить камин на ранее оговоренной площади в 20м 2 , следовательно, его ширина может быть в пределах 70-80 см., а высота 55-65 см при глубине топливника 35-37 см, задняя стенка будет иметь 35 см высоты и порядка 50 см ширины.

Если у дымохода гладкие стенки, то его сечение для помещения 20м 2 можно делать 14×27 см и 27×27 см с шероховатыми стенками. В тех случаях, если площадь превышает 20м 2 , но не более 25м 2 , то и при гладких, и при шероховатых стенках дымохода его сечение должно составлять 27×27 см.

Как вы понимаете, тяга должна быть регулируемой, поэтому, при вам понадобится печная решётка, задвижка или шибер. Но прежде чем приступить к монтажу отопителя, вам в обязательном порядке нужно сделать пол, даже если это дачные дома из блок-контейнеров — на полу не должно быть легковозгораемых или легкоплавких материалов.

Как вариант, для защиты такого рода укладывается настил из шамотного кирпича или просто стелется лист оцинкованной жести.

Вне зависимости от того, будет ли камин на пьедестале или на ровной плоскости пола, огнеупорная часть основания должна выступать как минимум на 1/3 топливника вместе со стенками. Например, при глубине топливника 36 см плюс стены, получится порядка 50 см, значит, выступ должен быть не менее 18-20 см от наружной стороны дверцы.

При подсчёте кирпича обязательно учитывайте слой, который пойдёт на основание, следовательно, количество шамота будет определяться основанием и высотой топливника. На остальную часть конструкции вам понадобится обыкновенный рядовой или декоративный (лицевой) кирпич.

Как правило, кладку начинают с задней стенки (после обустройства поддона) и делают её в два слоя — внутренний из шамота, а внешний — из рядового кирпича, то есть воздвигаем кладку от портального основания до основания дымохода. Для того чтобы создать тепловой угол отражения по направлению к полу, заднюю стенку делают с плавным уклоном, примерно, в 20⁰, так вы направите тепловой поток на топливное зеркало.

После этого выкладывается само топливное зеркало или поддон, который поднимется на 15-20 см выше основания. Далее кладёте дымосборник («дымовой зуб») в форме пирамиды, где будет камера для сбора и очистки сажи.

Не забываем про печную задвижку, которая должна находиться либо в конструкции дымохода, либо несколько ниже, но в любом случае над «дымовым зубом». При такой конструкции с внешней стороны дымохода образуется полка, которую можно использовать, как в декоративных, так и в хозяйственных целях.

Заключение

Сложить на даче камин своими руками вы сможете, даже не имея большого опыта в печном строительстве, так как здесь вам не придётся вкладывать сложную систему тяговых колодцев, без которых не обходятся . В крайнем случае, можно приобрести электрокамин небольших размеров, который избавит вас не только от строительных работ, но и от мусора, который непременно сопровождает монтаж такого устройства.

Что предпочесть для установки на даче: камин или печь? Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

• Печи массивны, и потому им требуется усиленный фундамент.
• Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
• Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
• Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
• Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

Печь-камин

Такая конструкция - комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

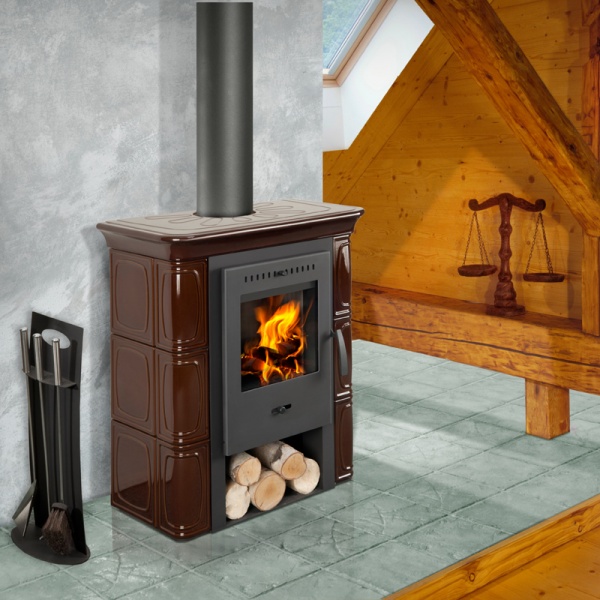

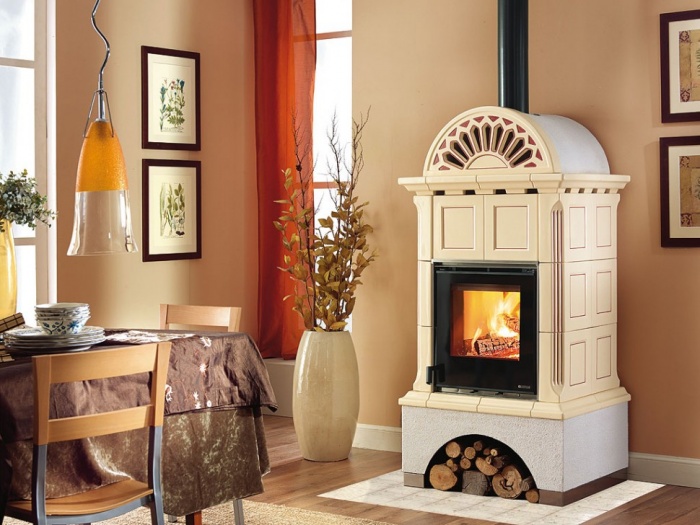

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) - сооружаются на фундамент с глубиной порядка 0,5–0,7 м . В строительстве каминов разделяют два типа фундамента:

• Заливной фундамент , в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
• Кирпичный фундамент , который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

Дымоход

Основные моменты:

1. Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной - в полтора или два кирпича. Нормальное сечение трубы - 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см .
2. Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
3. От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты - 5–7 метров . Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
4. Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
5. Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. ). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15% .

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Материалы для постройки камина

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность - однократная топка в течение суток.

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м , отопительные щитки - 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м . Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см . Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся - поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм , оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. ).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих - порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

Подключение камина-печки к дымоходу

Последовательность выполнения работ своими руками :

1. Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным . Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
2. После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
3. Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
4. После этого соединяется дымоход и дымоотводная труба печи . Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

Обратите внимание:

• Фундамент печной кладки выкладывается очень тщательно.
• Печь должна быть оснащена закрывающимся топливником.
• Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
• Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
• По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
• Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.
