Прочность фундамента из бутового камня и его возведение. Как сделать бутовый, бутобетонный фундамент своими руками Фундамент из бута своими руками

Исторически, бутовый фундамент – старейшее основание, до сих пор популярное для строительства 1 – 2 этажных зданий. Здания, построенные в античности на фундаменте из бута, стоят и сейчас. Срок службы фундамента из камня сейчас оценивается не менее 150 лет. Такие основания наиболее устойчивы к промерзанию и воздействию грунтовых вод. А природный камень – красивый и экологически чистый материал.

Бывают ленточные бутовые фундаменты и столбчатые

Чтобы принять решение, рассмотрим бутовый фундамент и учтем все «за» и «против». Помня, что фундамент – важнейшая часть здания, приступим.

К плюсам оснований из бута можно отнести:

• Долговечность. Природный камень долговечнее бетона, и срок службы бутового фундамента, обычно, больше 150 лет;
• Экологическая чистота;
• Водостойкость бутобетонного фундамента выше, чем у железобетонного;
• Кладка из крупного природного камня имеет привлекательный вид.

Важно знать о минусах. К минусам бутового фундамента можно отнести:

• Относительно высокая цена бута, при его приобретении;
• Кладка камня – более долгий процесс, чем заливка железобетонного основания;
• Необходимы навыки кладки природного камня.

Учтите, что крупный бут может весить больше 10 кг. Работа с камнями весом более 30 кг не рекомендуется

Бутовый камень, какой выбрать?

Бут – это не какой-то определенный тип каменной породы. Бутовый камень это рваный или окатанный природный камень размером от больше щебня до крупных камней, чей вес может превышать 30 кг.

Природный камень в строительстве используется разных пород: легких, тяжелых осадочных или вулканических.

Прочность бута

В зависимости от породы, прочность колеблется от 2 МПа до 30 МПа.

Морозостойкость

Морозостойкость бута оценивается количеством циклов последовательной заморозки, при этом камень не должен крошиться и потерять в весе не более 5%. Этот параметр моделирует количество холодных сезонов для бута без разрушения.

Допустимым является 15 и более циклов.

Качества цементной смеси (по прочности и морозостойкости) должно соответствовать выбранному камню

Лещадность

Характеристика, определяющая форму зерен в камне. Различается 5 групп, в зависимости от содержания пластинчатых зерен от 10% (1 группа) до 35-50% (5 группа).

Лещадность влияет на прочность (1 группа прочнее прочих), и несколько увеличивает трудоемкость работ с таким камнем.

Радиоактивность

Горные породы могут быть опасно радиоактивны.

В строительстве допускаются 2 группы пород по радиоактивности:

• До 370 Бк/кг – допускается для строительства жилых зданий, а также строительства внутри населенных пунктов;
• Свыше 370 Бк/кг – не допускается для строительства жилых зданий, а также строительства внутри населенных пунктов (такой материал можно использовать только для промышленных сооружений).

Различают бутовый камень по форме

Выбирая бут для основания нужно определиться не только с типом породы, но и формой.

От формы зависит:

• удобство кладки, которая влияет на время работ;
• внешний вид;
• расход цементной смеси.

Округлый бут

Камень, который добыт в прибойной зоне, в местах ледников сегодняшних или времен ледникового периода.

Такой камень имеет скругленную, окатанную форму. Такой бут для фундамента подходит плохо.

Постелистый бут

Бут, две стороны которого приближаются к параллельным называют постелистым. Получается что-то вроде неровного природного кирпича (если смотреть некритически). Толщина не менее 70 мм.

В отличии от округлого, постелистый бут наиболее удобен для кладки, так же он допускает сухую кладку (без раствора).

Породы из которых получается постелистый бут:

• Песчаники
• Известняки
• Слоистые породы камня

Промышленный бут

Природный камень, добывается с помощью взрывных работ. После сортировки на фракции поступает в реализацию. Имеет «рваную» форму

Не кондиция

Камень должен быть чистый, не крошится и при ударе молотком не рассыпаться.

Звонкий звук при ударе молотком – хорошо!

Бутовый ленточный фундамент своими руками

Предлагаем изучить, как построить бутовый фундамент для дома своими руками. Вы сможете как серьезно сэкономить, проводя работы самостоятельно, так контролировать работы по возведению бутового фундамента, понимая процесс.

Расчет

Для расчета нужно собрать:

• Вес надфундаментного строения (стены, окна, пол, потолок, крыша, инженерные сети);
• Максимальная полезная нагрузка (отделка, мебель, жильцы, вода в водопроводе и отоплении);

Так же требуется определить параметры грунта на участке.

• Тип грунта;
• Глубину промерзания;
• Высоту грунтовых вод.

Допустим:

• вес приходящийся на фундамент 50 000 кг;
• размер строения в плане 4 х 3 м;
• без подвала;
• расположен рядом с Тверью;
• грунт – суглинок (сопротивление грунта 1,5 кгс/см2;

• грунтовые воды ниже 3м;
• Глубина промерзания 1,4 м.

Расчет тела фундамента

Площадь опоры фундамента:

50 000 / 1,5 *1,3 = 43 333 см2 или 4,33 м2 (1,3 – коэффициент запаса прочности)

минимальная ширина бутового ленточного фундамента – 40 см. При необходимости увеличьте площадь опоры фундамента

Периметр строения – 14 м.

При толщине фундамента 40 см, площадь опоры фундамента будет:

14 * 0,4 = 5,6 м2

Глубина фундамента должна быть больше чем уровень промерзания на 20 см.

Глубина промерзания различных грунтов по регионам, м

Высоту цоколя фундамента (высота над уровнем земли) рекомендуется принимать 40 см или на 20 см выше снежного покрова (смотря что больше). В нашем расчете мы примем 40 см.

Объем фундамента:

5,6 * (1,4 + 0,2 + 0,4) = 11,2 м3

На 1 м3 фундамента нужно 1 м3 бута и 0,35 – 0,5 м3 цементно-песчаного раствора для кладки.

11,2 м3 бута

3,9 – 5,6 м3 раствора

Расчет материала для подушки по бутовый фундамент

Учтите, что ширина канавы под ленту фундамента должна быть больше на 60 см со стороны, где будет перемещаться каменщик, и 30 см – с противоположной (при условии, что ширина фундамента позволит работать с одной стороны).

Песчаная подушка, прежде всего, нужна для выравнивания дна котлована и для распределения нагрузки на грунт равномерно.

Толщина песчаной подушки – 20 см (минимум).

Для снижения трудозатрат укладывать фундамент будем в траншею шириной:

0,4 + 0,3 + 0,6 = 1,3 м

Объем песчаной подушки будет:

1,3 * 0,2 * 2 * (4 + 3) = 3,64 м3

С учетом запаса (в том числе и на выравнивание) 30%:

3,64 * 1,3 = 4,7 м3

Подготовительные работы

• Разметка фундамента;
• Копка котлована;
• Выравнивание дна котлована;
• Укладка песчаной подушки (подготовки);
• Помыть и отсортировать природный камень:

В первую очередь надо отмыть камень от грязи и проверить хорош ли он (камень не должен распадаться от удара молотка, не должен слоиться).

Если найдутся камни больше 30 кг (или того веса, что вы для себя определили комфортным для кладки), нужно их разбить.

В первую попадут мелкие камни. Ими мы заполним пустоты в кладке между крупными камнями.

Во вторую группу попадут камни удобные для выкладки углов и примыканий. Эти камни отличает более крупный размер и относительно правильная форма.

Третья группа – все остальные камни.

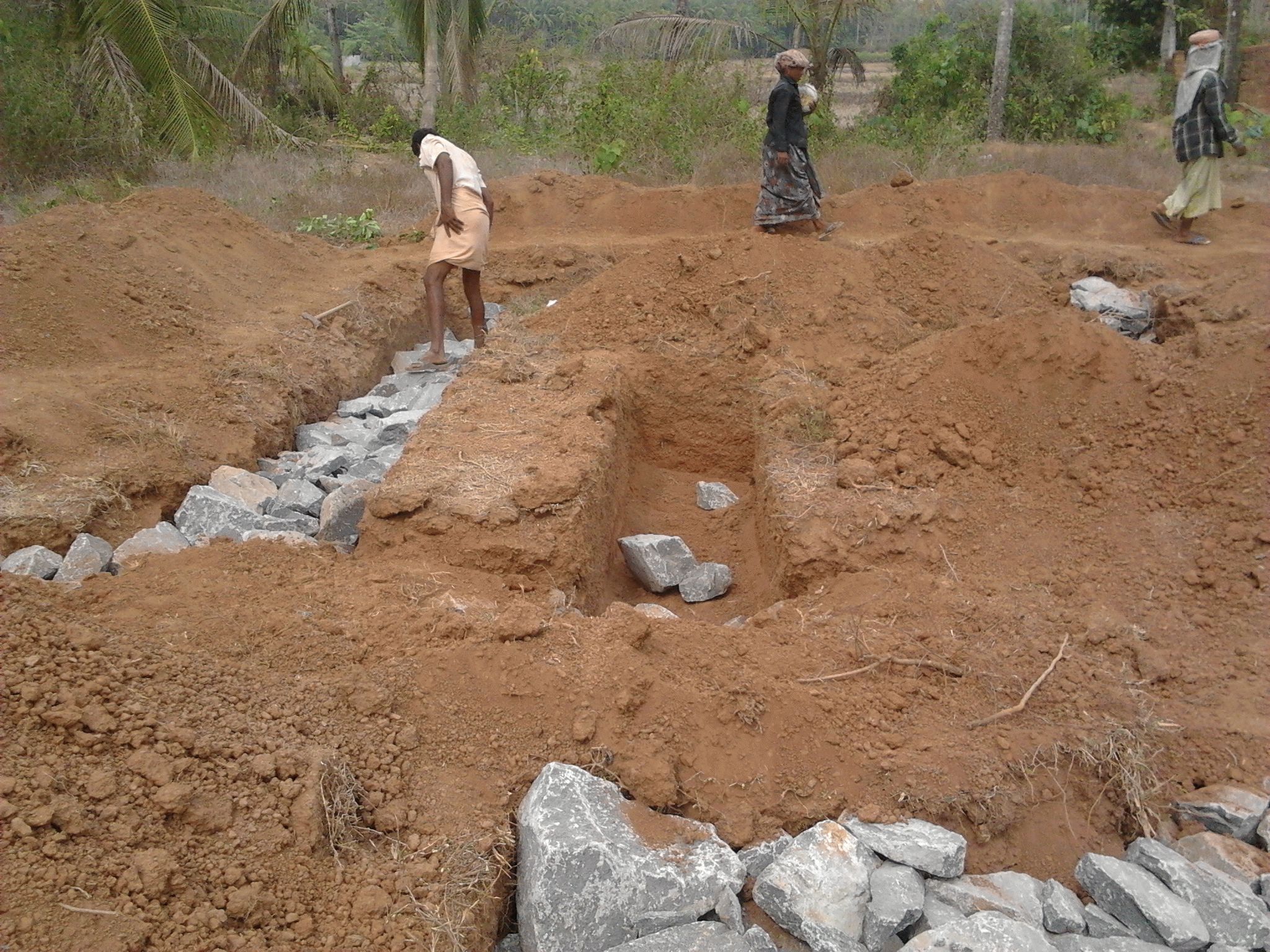

Кладка бута

Теперь время переходить укладке камня. Обратите внимания что за исключением первого слоя камни укладываются на раствор.

Это важно: камни не должны соприкасаться. Между камнями в ряду оставляем зазор 3 – 5 см.

Перед укладкой камень должен быть мокрым.

камень, уложенный вдоль фундамента, называется ложком, а поперек – тычком

Есть три технологии бутовой кладки: «под лопатку», «под залив», «под скобу».

Под лопатку

Бутовый камень неровный, и ряды из него также сделать ровными не получится. Но нужно стараться чтоб последующий ряд как бы компенсировал неровности предыдущего и все ряды были относительно параллельны.

• Первым укладывается тычковый ряд на подушку без раствора, камни трамбуются, пустоты между крупными камнями заполняются мелкими или щебнем;
• Укладывается слой бетона (цементно-песчаная смесь в пропорции 1:3, цемент марок М400 или М500), бетон должен полностью покрывать камни;
• Укладывается ложковый слой;
• Продолжайте чередовать тычковый и ложковый слои на бетонном растворе до достижения проектной высоты фундамента;
• Для выравнивания горизонтальной поверхности фундамента используйте более густой бетон.

соблюдайте перевязку швов!

Под залив

Этот тип кладки производится без подбора камня, без перевязки пустот.

• Бут укладывается рядами;
• Заливается раствором (цементно-песчаная смесь 1:3 из цемента М400, М 500) и трамбуется (рекомендуется использовать виброуплотнители раствора);
• Повторять до достижения расчетной высоты.

Данный метод требует опалубку. Размер бута не столь важен. Бутовый фундамент, сделанный по технологии «под залив», имеет пониженную прочность.

Под скобу

Метод почти не отличающийся от «под лопатку», кроме выравнивания камне по высоте по мерной скобе (что дало название методу кладки). Это уменьшает трудоемкость кладки, но увеличивает трудоемкость подготовительных работ.

После набора 50% прочности, можно переходить в последующим работам.

При среднесуточной температуре 20 ° бетон набирает 50% прочность за трое суток

Фундамент из бута надежный и эстетичный, срок его службы – не менее 150 лет, при этом верхний предел не ограничен. Ведь до наших дней дошли постройки, выполненные по той же технологии, еще несколько веков назад. При возведении своими руками наиболее важно выбрать качественные камни, правильно их сортировать и соблюдать руководство.

Бут – камни с неровными краями разных размеров и формы, полученные путем естественного разрушения горных пород (песчаника, доломита, ракушечника) или взрывных работ. Средний размер фрагментов – 30-50 см в диаметре, вес – от 25 до 45 кг.

Виды по форме:

• рваный – все края фрагмента неровные, острые;
• постелистый – одна из сторон булыжника более гладкая и ровная;
• плитняковый – плоские, произвольной формы с ровными противоположными сторонами.

Эта классификация условна, так как камень просто сортируется исходя из той формы, какую создала природа или грубое механическое воздействие, специальной обработки не производят. Особенно крупные булыжники иногда раскалывают на части.

Из этих камней делают основания под любые постройки, укрепляя практически хаотичную кладку цементным раствором. В таком сооружении около 90 % бута. Булыжники размещают рядами в траншею и скрепляют бетоном. Удобнее использовать постелистый и плитняковый типы. Высокое основание укрепляют армирующим поясом. Бутобетонный фундамент подходит для любых построек высотой в несколько этажей, возведения цоколя, хозяйственных строений, бань. Из него можно сделать ленточную и столбчатую конструкцию.

Один из важнейших критериев выбора этого материала – доступность. В регионах с горной местностью купить камень проще всего, а доставка в отдаленные пункты может стоить очень дорого. Также необходимо подобрать булыжник с высоким уровнем прочности – от удара молотком он не должен рассыпаться, а только издавать звонкий звук. Недопустимы растрескивания и расслоения.

Плюсы и минусы бута

Ни один столбчатый или ленточный фундамент не будет надежным и качественным, если при его закладке не учесть преимущества и недостатки используемых материалов.

• Эстетичный внешний вид. Возвышающаяся над землей часть выглядит как каменная кладка, придавая зданию презентабельность. В дополнительной отделке не нуждается.
• Экологическая безопасность.
• Выдерживает перепады температур и воздействие влаги.
• При соблюдении технологии сезонные движения почвы не страшны.
• Долговечность исчисляется сотнями лет.
• Большая несущая способность позволяет возводить крупные по площади и этажности строения из тяжелых изделий.
• Не подвержен грибку и плесени и поражениям насекомых.

Возведение бутобетонного фундамента – далеко не простой процесс, требующий времени и физических усилий. Это связано с особенностями материала и технологией:

• Камни имеют разную форму и размер, чтобы уложить их наиболее плотно, потребуется сортировка и тщательный подбор элементов.
• Бутовое основание необходимо заглублять ниже уровня промерзания почвы на 20 см, поэтому нужно копать глубокую траншею и поэтапно закладывать ряды булыжников.
• Строительство в регионах, отдаленных от места залегания камня, обходится намного дороже за счет доставки материала.
• Все работы приходится выполнять своими руками, так как привлечение спецтехники невозможно.
• Бетонирование выполняется поэтапно, поэтому замешивать приходится несколько порций цементной смеси.

Если нет возможности выполнить работы своими силами, придется привлекать бригаду монтажников. Кладка профессионалами стоит намного дороже, чем сооружение других видов оснований.

Пошаговая инструкция заложения фундамента из бута

Следует составить план расположения ленты или столбов, рассортировать камни по фракции и форме. Наиболее ровные и крупные стоит оставить на углы. Изучить строение и тип почвы, установить места прохождения грунтовых вод и уровень промерзания – это необходимо для определения оптимальной глубины. Чаще всего достаточно 1,5-1,8 м, в местности с суровым климатом и подвижным грунтом заглубляют на 2 м. Стенки траншеи не рекомендуется использовать в качестве опалубки, так как они будут осыпаться, деформироваться и заберут много влаги из сырого бетона. Поэтому ширина рва при толщине ленты 0,5-0,6 м должна быть не менее 2,5 м. Этого достаточно для монтажа опалубки с двух сторон.

Технология предусматривает два способа:

1. Бутовый. Кладка камня рядами на раствор аналогично кирпичной. При этом методе большая часть объема – бут. Для реализации нужно отобрать наиболее ровные плоские фрагменты разного размера и стараться располагать их на одном уровне.
2. Бутобетонный фундамент. Бетонирование с бутом, он занимает меньший объем и служит армировкой, расположен менее упорядоченно. Булыжники отбирают средней фракции до 30 см.

Следует готовить раствор из марки цемента не ниже М400. Чтобы улучшить пластичность, рекомендуется добавить жидкое мыло или моющее средство для посуды. Соотношение основных компонентов классическое – 1 часть цемента на 3 части песка. При возведении бутобетонного фундамента можно ввести мелкофракционный щебень. Консистенция должна быть такой, чтобы смесь хорошо проникала во все пустоты, но сильно не растекалась.

Потребуется набор инструментов: кувалда, молоток, строительный уровень, лопата, бечевка, мастерок. Для заполнения пустот желательно приготовить мелкий щебень или гальку.

Подготовительные работы

Подготовка участка под ленточный фундамент или бутовые столбы заключается в расчистке площадки от мусора, выкорчевывании пней, кустов и деревьев. Если рельеф неровный, его исправляют путем снятия верхнего слоя или поднимают кладку на разную высоту над уровнем земли.

Далее размечаются линии и определяется глубина траншеи. При большом объеме землеройные работы лучше выполнять с применением экскаватора. На дно рва засыпают песок слоем 15 см и утрамбовывают – он послужит подушкой. Специфика дальнейших этапов зависит от типа основания.

Монтаж опалубки

Опалубку делают съемную и несъемную из брусков и досок или щитов. Так как дерево впитывает влагу, потребуется гидроизоляция из плотной пленки или рубероида – ее крепят на стенках каркаса и размещают на дно.

Устанавливают постепенно для удобства работы. После монтажа одного слоя часть досок перемещают выше. Для бетонированного основания каркас ставят сразу на всю высоту и не снимают его по окончании работ.

Способ 1: укладка бута.

Потребуется тщательная сортировка по толщине. Общие принципы заключаются в том, чтобы делать перевязку как в случае с кирпичом, наиболее крупные и ровные куски располагать в углах, допускается использование в некоторых местах больших булыжников, которые перекроют сразу два ряда. Слои камня размещают попеременно короткой и длинной стороной.

Инструкция для ленточного фундамента:

• На дно опалубки залить бетон толщиной 3-5 см.
• В два угла траншеи уложить крупные булыжники и установить маяк из бечевки – это послужит уровнем для первого ряда.
• Уложить наиболее плоские элементы в два слоя, заполнить образовавшиеся пустоты мелкой щебенкой.
• Залить следующую порцию.
• Каждый последующий ряд бутово-ленточного основания укладывается до того, как схватится цемент, положение камней можно корректировать в процессе.

Когда работы завершены и фундамент просох, опалубку снимают, засыпают ров песком или грунтом, гидроизолируют верхнюю часть, делают отмосток.

Способ 2: бетонирование с бутом.

Раствор занимает больше пространства, а камни сортируются только по размеру. Заливать следует за один раз, чтобы не было расслоения.

Инструкция:

• На дне траншеи сделать подушку из песка и щебня, утрамбовать.
• Залить 20-30 см смеси.
• Уложить первый слой бута и утопить его в ЦПС на ⅔. Камни не должны касаться стенок опалубки, чтобы они полностью погрузились в раствор.
• Удалить при помощи виброоборудования или прутка воздушные полости и пузырьки.
• Слой, возвышающийся над землей, или последние 50 см выполняются с применением армировки и без булыжников.

Опалубку до уровня земли не снимают, щиты демонтируют только над ней. Верхнюю часть прокладывают гидроизоляцией, оборудуют отмосток.

Бутовый фундамент – это основание, которое строится из крупных неровных кусков постелистого и плитнякового камня, разного типа булыжника (гранит, базальт, диорит, доломит, песчаник, ракушечник, известняк и т.д.). Такой тип фундамента является одним из самых давних, срок службы конструкции составляет более 150 лет.

Современные застройщики выбирают камень из-за его прекрасных характеристик прочности, стойкости к воде и промерзаниям, экологичности. Создать бутовый фундамент своими руками несложно, но нужно тщательно изучить технологию и все нюансы. Тут важно правильно подобрать строительный материал, учесть особенности почвы, определиться с видом основания, выполнить верные расчеты.

Стандартного типа строят высотой 1.6 метра сверху с армопоясом. При условии создания качественной песчаной подушки и дренажа либо строительства более прочного армопояса высоту самого основания можно уменьшить.

Обычно бутовый фундамент закладывают ниже границы промерзания грунта, с использованием . Над землей основание возвышается хотя бы на 30 сантиметров, а далее уже выполняют цоколь.

Виды фундамента из бутового камня

Прежде, чем строить фундамент из бутового камня своими руками, нужно выбрать вид основания, который соответствует требованиям и обеспечит будущему зданию нужные параметры и свойства.

Основные виды бутового основания:

1. Ленточного типа – используется чаще всего, актуально для зданий с несколькими этажами, подвалом, построенных из любых строительных материалов (тяжелых в том числе)
2. Столбчатого типа – больше подходит для деревянных одноэтажных зданий: обычно бутовые столбы монтируют под углами стен, в стыках наружных и внутренних стен

Основание из бута: плюсы и минусы

Стоит заметить, рассматривая фундамент бутовый ленточный, что это наиболее оптимальный вариант выполнения основания для самых разных домов. Для начала нужно изучить основные преимущества и недостатки конструкции.

Ленточный фундамент из булыжников – плюсы:

• Прекрасные показатели прочности – любые горные породы по показателю износостойкости дадут фору другим строительным материалам
• Стойкость ко влаге – камень, из которого строится фундамент, в природе постоянно испытывает влияние влаги и воды, но сохраняет свои свойства и физические характеристики
• Экологичность – чем не могут похвастать многие виды других строительных материалов (особенно современных)
• Длительный срок эксплуатации, равный примерно 150 годам

Основание из булыжников – минусы:

• Основание из бутового камня создается долго – чтобы выложить ряд кладки, придется потратить немало времени
• В случае необходимости привлечения работников их услуги обойдутся недешево с учетом типа работ
• Бут стоит дорого – около 1500 руб./т
• До начала строительных работ обязательно нужно выполнить корректные расчеты

Особенности работы с бутовым основанием

Создавая бутовые фундаменты, нужно помнить об определенных нюансах. Так, первый слой бута выкладывают из камня только правильной формы, булыжники корректируют стамеской и молотком. Ленточное основание с бутом монтируют с усилением по углам из камней правильной формы. Поэтому количество булыжников с параллельными гранями изначально нужно закупить большое.

Если основание кладется раствором из цемента и щебенки, кладка обязательно должна выполняться слоями: каждый слой камня проливается цементной прослойкой, шаги желательно делать параллельными. Когда закладывается фундамент ленточный комбинированный (одновременно с бутом используются блоки или кирпич), нельзя игнорировать необходимость армирования проволокой сечением 12 миллиметров.

В процессе проектирования фундамента обязательно нужно точно рассчитать и продумать расположение вентиляционных каналов, правильно их смонтировать.

Ленточный фундамент из бута: устройство и расчет

Глубину закладки основания рассчитывают с учетом максимальных минусовых показателей и особенностей рельефа территории. Чем ниже температура зимой, тем сильнее и глубже промерзает почва, тем, соответственно, глубже нужно закладывать бутовый фундамент.

Для одноэтажного дома из легких материалов (каркасные, деревянные дома) достаточно закладывать основание на глубину в 50 сантиметров, для 2-3-этажных зданий – до 1 метра, тяжеловесные постройки требуют фундамента глубиной 1.5-2 метра.

Ленточный фундамент делают на 20 сантиметров шире внешней стены и на 50 сантиметров шире стены внутренней. В соответствии с периметром будущего здания, шириной стен, глубиной закладки рассчитывают нужный объем камня. Если основание строят на сухой почве, глиняный раствор замешивают в пропорции 1:5, для влажного грунта понадобится цементно-глиняная смесь, приготовленная в пропорции 1:1:9 (цемент: глина: песок).

Как сделать бутовое основание своими руками

Изучая бутовый ленточный фундамент (что это такое, для чего нужен и как делать), многие сомневаются, что все работы можно выполнить самостоятельно, но это вполне реально. Главное – все изучить и продумать.

Основные этапы закладки бутового фундамента:

• Рытье траншеи
• Засыпка подушки на дно траншеи из нескольких слоев – песок, щебень, слой гидроизоляции
• Монтаж опалубки
• Укладка бутового камня на подушку с последующей заливкой раствором

Обычно бутовое основание упрочняют буроинъекционными сваями, которые вставляют в пробуренные предварительно отверстия и потом заливают раствором. Скважины нужно вставлять под углом, равным 45 градусам.

Выбор булыжников для основания

Камни для бутового фундамента выбирают некрупные, без грязи и трещин (чтобы обеспечить хорошую адгезию материала с раствором). До начала закладки камни увлажняют, что обеспечит усиление адгезии и защитит раствор от потери влаги.

Желательно проверять камни на прочность ударом молотка – подходящие для закладки булыжники издают чистый и звонкий звук.

В монтаже бутового фундамента используют камни:

• Промышленные – обычно камень выпускают в специальных комплексах для производства щебня, используют в процессе укрепления гидротехнических конструкций или железнодорожных полотен.
• Круглые – формируются природным путем.
• Постелистые – неправильной формы, могут использоваться для фундамента или декора цоколя, при реализации ландшафтного дизайна.

Земляные работы

Территория, на которой будет закладываться фундамент, тщательно очищается от мусора и всего, что может помешать выполнению работ. Потом исследуется грунт на предмет определения глубины пролегания грунтовых вод. С площадки удаляют почвенный мягкий слой, тщательно наносят разметку. В соответствии с разметкой роют траншею, в нее укладывают подушку из песка, щебня, гидроизолятора.

Выкладывание первого слоя бутового камня в траншею

После засыпки подушки устанавливают опалубку для будущего фундамента, заливают стартовый раствор, призванный защитить всю конструкцию от выдавливания бута, разрыва кладки. Раствору дают высохнуть и лишь после этого кладут первый слой камня.

Желательно начинать кладку с крупного бута, обладающего параллельными гранями. Первый слой обычно кладут вдоль траншеи, расстояние между камнями должно составлять не более 5 сантиметров. Сверху на первый слой заливают цементный раствор (отпрессованный обязательно), следя за тем, чтобы он надежно заполнял все щели. В зависимости от высоты камней, слой цементного раствора может составлять 15-25 сантиметров.

Выкладывание новых слоев

Укладка второго слоя бутового фундамента осуществляется по перевязочному принципу. Ряды делают параллельными и ровными. Второй ряд кладется поперек траншеи, потом третий – вдоль и так дальше. Чтобы выложить внешнюю часть фундамента (ростверк), используют лишь идеально ровные булыжники. Кладут ростверк по тому же принципу, что и остальные слои толщиной максимум 30 сантиметров.

Если кладется цоколь из бутового камня на ленточном фундаменте, камни подбираются красивые и подходящие, так как в будущем штукатурить или отделывать другим способом цоколь не потребуется – камень и так смотрится хорошо.

Пытаясь разобраться с тем, что такое бутовый фундамент и как его класть, стоит прислушаться и к советам опытных мастеров. Несколько практических рекомендаций позволят избежать распространенных ошибок и значительно облегчить весь процесс.

О чем нужно помнить:

• До начала работ нужно все тщательно просчитать и продумать, закупить материалы – что значит, фундамент ленточный бутовый монтируется лишь тогда, когда все уже на объекте аккуратно сложено, а не едет из строительного магазина.
• Благодаря обустройству пологих откосов под фундамент удастся создать более комфортную рабочую площадь для его заливки, так как это ускорит подачу к объекту породы и цементного раствора.
• Если на участке есть крутые склоны и это создает некоторые неудобства, стоит смонтировать деревянные подмостки.
• До выполнения заливки нужно заранее рассчитать и разметить места, где планируется прокладывать систему вентиляции, разнообразные коммуникации, чтобы потом все сделать проще и быстрее.
• В боковых частях траншеи небольшой глубины нужно расположить емкости с цементно-песчаным составом, между ними можно выполнять заготовки из булыжников нужного размера.
• Бут по фракциям желательно отсортировать заранее – до того, как начнутся работы, в процессе изучения типа основания «бутовый фундамент» (что это такое, как правильно выполнять и из каких материалов). Продольные камни с ровными краями могут стать опорой всего фундамента и здания, поэтому их обязательно нужно аккуратно вдавливать в дно траншеи и параллельно контролировать, чтобы булыжники не качались, были установлены вдоль траншеи (никак не поперек).

Создать бутовый фундамент для дома своими руками совсем несложно, если выполнить правильные расчеты и следовать технологии укладки. Самое главное в процессе выполнения основания – обеспечить ему должную прочность, поэтому не стоит экономить средства на материалах и время на работе с камнем. Тщательный разбор булыжников на фракции, выбор лишь качественных и способных создать правильную конструкцию, соблюдение всех правил – гарантия того, что фундамент прослужит минимум 150 лет.

При строительстве массивных домов требуется особопрочный добротный фундамент. Подобную прочность может обеспечить бут – массивные куски камня скальных пород. При возведении из него фундамента можно существенно снизить и материальные затраты – ведь стоимость этого материала минимальна.

Виды бутовой кладки

Высокопрочные фундаменты из этого камня широко используется и в современном строительстве. Существует несколько видов такой кладки:
«под лопатку» : горизонтальными рядами, при этом все камни подбираются по размеру;
«под заливку» : без выкладывания рядов и подбора камней, бут просто засыпается слоями, при этом каждый слой заливается раствором; однако запас прочности такого фундамента небольшой, поэтому подобный способ применяется лишь на плотных непроседающих грунтах;
«под скобу» : в фундаменте не используется, таким образом возводят лишь перегородки и столбы; разновидность метода «под лопатку», камни в этом случае подбираются точно по шаблону;
с виброуплотнением : камни спрессовывают до тех пор, пока раствор не перестает проникать в кладку, этот метод повышает прочность будущего фундамента до 25-40%.

а) «под лопатку»; б) «скобу»; в) заливка в опалубку; г) кладка враспор

Так как камень скальных пород не впитывает воду, практически не разрушается в воде и не расслаивается, фундамент из него способен прослужить долго. В строительстве лучше использовать высокопрочный камень из диорита, гранита или базальта с высокой несущей способностью (как минимум 100 кг/см2). Бут из рыхлого песчаника или известняка на влажных почвах использовать не рекомендуется.

Выкладка бута

Схема глубины промерзания почвы в РФ

2. Для ослабления напряжения и защиты от просадки на пучинистых почвах фундамент делают чуть скошенным, в форме трапеции , широкой частью вниз. Зазор между скосами такой трапеции в дальнейшем заполняется грунтом или песком и утрамбовывается.

Фундамент в форме трапеции для пучинистых почв

3. Минимальная ширина фундамента при укладке бута должна составлять не менее 50 см. При использовании крупного бута-плитняка допускается уменьшение его ширины до 30 см.
4. На дне фундамента устраивается «подушка » – пролитый водой и тщательно утрамбованный слой из песка и щебня глубиной 12-25 см.
5. Для приготовления раствора используют цемент марок М-400-500 и сухой песок без примесей глины. Вначале тщательно перемешиваются сухие компоненты (цемент и песок), а лишь затем добавляют воду. Слишком жидкий раствор будет сцепляться плохо. Однако он должен быть достаточно подвижным и свободно проникать между камнями.

6. Точно рассчитать количество требуемого раствора сложно. Так как эта цифра зависит от величины (фракции) бута и подгонки камней друг к другу, она может колебаться.
7. При укладке под «лопатку» в углах фундамента и через каждые 4-5 м на раствор выкладывают маячные камни . Для контроля горизонтальности кладки с обеих сторон от них туго натягиваются причалки (бечевки). Следующий ряд также начинают с маячковых камней.
8. В предварительно подготовленную опалубку насухо, без раствора выкладывают первый ряд бута. Все камни укладываются плоской стороной вниз. Раствор добавляется лишь после засыпки пустот щебенкой и утрамбовки.
9. Для фундамента лучше использовать бут-плитняк (камень плоской формы) без трещин и расслоений марки прочности не менее 100 . Перед началом работ его очищают от грязи и смачивают водой .
10. После закладки камней их следует прижать как можно плотней друг к другу (осадить). Делается это молотком-кулачком (инструментом, имеющим округлую форму головки).

Молоток-кулачок

11. Укладка любого ряда начинают с верст (боковых граней стены). Затем выкладывают забутку (внутренний слой, место между двумя верстами).
12. При правильной укладке арматуру использовать не требуется. При желании нижний и верхний ряд можно обвязать армопоясом по 4 прутка.
13. Камни подбирают по размеру так, чтобы высота всего ряда по всей длине фундамента была одинаковой. Допускается докладывание 1-2 тонких камней со связкой их цементным раствором и тщательной подгонкой. Крупные камни могут занимать 2 ряда.

Кладка из бута

14. При закладке рекомендуется использовать камни до 30 кг. Более массивный бут разбивают (плинтуют) с помощью большой кувалды и колуна. Скалывать молотком-кулачком следует и слишком острые углы так, чтобы форма камня была ближе к прямоугольнику.
15. Укладка ведется строго горизонтальными рядами (высота каждого из них 25 см) так, чтобы свободное пространство между камнями было минимальным. Камни при этом вдавливаются в бетон на 1/2 или более высоты.
16. Одним из важных моментов является выкладка углов . Она ведется методом перевязки так, чтобы каждый вертикальный шов был перекрыт верхним камнем.

Выкладка углов

Укладка рядов

Важно! Соприкосновение камней друг с другом без упрочения цементным раствором не допускается.

17. Камни с короткими сторонами называют тычковыми . Бут с длинными сторонами – ложковым . Их кладут попеременно. Вначале ряд тычковых, а затем ложковых камней.

Перевязка швов а) в рядовой кладке; б) в стыке стен; 1 – тычковый; 2 – ложковый бут

Важно! Камни должны располагаться так, чтобы швы не располагались над швами.

18. Образовавшиеся пустоты засыпаются щебенкой с последующим трамбованием.
19. Каждый последующий ряд заливают раствором высотой 3-4 см. Укладка производится на незастывшую бетонную смесь. Чтобы она не успела схватиться, следует уложить бут в течение 1,5 часов после его заливки. В жаркое время года для предохранения от пересыхания кладку лучше периодически смачивать холодной водой или закрывать ее щитами, рубероидом или пленкой.
20. После прохождения каждого ряда бетон уплотняется и выравнивается.

Важно! Перерывы в работе допускаются лишь после утапливания всех камней в бетонную смесь и уплотнения.

21. По окончании работ для равномерного просыхания фундамента его укрывают пленкой или рубероидом и просушивают в таком состоянии 2-4 недели. Можно дополнительно покрыть его лаком или битумом.
22. После полного затвердения бетона и снятия опалубки фундамент проверяют на наличие дефектов . Для этого с помощью стальной щетки и зубила с него счищаются все проблемные места и заделывают их вновь раствором, состоящим из цемента и песка (1:2), а после схватывания затирают.
23. При длительных перерывах в работе кладка очищается от цементной пленки и увлажняется. Для увеличения сцепления на застывшем растворе лучше сделать топором или зубилом насечки.

Готовый фундамент из бута

Самый востребованный строительный материал на сегодня это бут, представляющий собой части природных пород. Он бывает искусственный и натуральный. Фундамент из бутового камня является крепким основанием, главный компонент которого – бут. Готовая конструкция на 9 из 10 частей состоит из него.

Эти камни бывают различных форм, размеров и массы, но самыми используемым на стройке остается плиточный бут, с гладкими и ровными сторонами. Его намного проще уложить в какую либо из конструкций.

Бутовый фундамент возводится аналогично кирпичным стенам – составные части укладываются одна на другую и укрепляются при помощи бетона.

Недостатки и преимущества

Решение заложить под дом фундамент из бута должно быть принято только после рассмотрения всех характеристик этого материала, а также взвешивания всех «за» и «против». Это мотивировано тем, что возвести такое основание не так просто. Во-первых, это займет некоторое время, во-вторых – необходимо очень тщательно провести замеры, а в-третьих, сам подбор и распределение камней по участку фундамента довольно хлопотное дело.

Фундамент с бутовым камнем обычно широко применим, когда необходимо построить высокую несущую конструкцию. И это не случайно, основа такого рода имеет ряд положительных характеристик:

• экологически чистый материал;
• прочность, надежность, а также гарантия долговечности;
• природная водостойкость;
• привлекательный вид, который не требует дополнительной облицовки.

Но вместе с тем, есть в ней и минусы. Самыми ярко выраженными считаются:

• довольно высокая цена натурального материала;
• сложности, возникающие при возведении конструкций из бута;
• большие затраты по времени;
• непростые расчеты, которые делают перед началом стройки.

Положительной особенностью бутового фундамента является возможность скомбинировать разные материалы. К примеру, чтобы сделать конструкцию чуть дешевле, можно для основы, находящейся в земле взять бут, а сверху – кирпич. При этом следует помнить, что технология укладки у этих материалов разная и ее нужно обязательно придерживаться.

Правила укладки бута

Добывают бут посредством специального рода взрывов. Для работ с фундаментом следует отобрать те элементы, у которых есть две плоские стороны. Кладка фундамента из бутового камня выполняется с применением раствора цемента принципом «под лопатку». Толщина шва между каждым из камней должна быть не меньше полутора сантиметров. Больше делать не рекомендуется, поскольку бут осядет, а само строение разрушится.

Камни перед закладкой необходимо почистить от разного рода загрязнений и немного намочить. Швы с минимальными размерами, а также прочность перевязки деталей фундамента будут способствовать задействованию фрагментов с разными размерами.

Вся работа по укладке бутового фундамента выполняется своими руками. Снизу и по углам обычно располагают самые большие камни. За их счет добиваются устойчивости конструкции. Это порой бывает очень сложно, поскольку иногда нужно перевернуть бут не один раз, прежде чем найдется самый оптимальный вариант его расположения.

Чтобы увеличить несущую способность фундамента данного типа, под первый ряд камня заливают раствор цементной смеси. Та область, где бут будет отсутствовать, засыпается небольшими камешками. В последствие их можно будет использовать в качестве клиньев.

Все последующие ряды кладки выполняются с использованием более густого раствора. Здесь уже используют камни толщиной не больше чем 30 сантиметров. Все элементы бутового фундамента укладываются так, что они с максимальной плотностью располагаются друг к другу и расход бетона при этом минимальный. Верхний ряд кладки должен перекрыть вертикальные швы нижнего ряда.

Расширить бутовую основу можно обустроив уступы, состоящие не менее чем из двух рядов. Связующие детали будущей конструкции должны быть правильно «перевязаны» верхней кладкой. И помните, что в некоторых местах недопустима чрезмерная нагрузка, поскольку за этим может последовать сдвиг камней и полное разрушение уложенных слоев.

Облицовка бутового фундамента

Если ваш дом или другое помещение имеет подвал, то фундамент из бута, в месте его расположения нужно обложить облицовочным кирпичом. Выполняют работу по обкладыванию в одно время с возведением фундамента. Каждые 4 или 6 рядов перевязываются друг с другом тычками.

Как результат вы получите облицовочную поверхность, ряды которой полностью совпадут с горизонтальным швом несущего сооружения. Кирпичная основа должна иметь толщину больше, чем 75 сантиметров. А бут укладывают в ряды высотой около 25 сантиметров. Также необходимо заливать строительным раствором все пустоты, которые образовались в процессе укладки.

Работа над ленточным основанием из бута

Чтобы сделать ленточный фундамент из бутового камня необходимо подобрать подходящий участок. Зачастую такой вид основы под строение используют в местах со сложными почвами, которые склонны к вспучиванию. Перед тем как приступить к основной работе, нужно исследовать место застройки и изучить гидрогеологическую особенность местности. Нужно обратить внимание в первую очередь на уровень залегания грунтовых вод, почвенную влажность, а также глубину, на которую промерзает земля. И только потом можно рыть траншею.

Предварительно необходимо разметить участок, используя обычную рулетку либо же деревянные колышки и бечевку. Ров можно вырыть самостоятельно при помощи лопаты или же приобщить к работе экскаватор.

От размеров каменных глыб напрямую зависит, каким будет фундамент. Стены траншеи должны быть шире бута на несколько сантиметров, поскольку укладывать камень впритык специалисты не рекомендуют. А глубина рва должна быть не меньше метра.

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

1. Делается разметка участка.
2. Роются траншеи, и устанавливается опалубка.
3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Некоторые хитрости в возведении бутовой основы

Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:

Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов. Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.

Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.

Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».

Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.

После подготовительных работ ряды заливают бетонной смесью. Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.

Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты. Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.
