Прибор для измерения электрического тока. Реферат приборы для измерения электрических величин. Ремонт электронных приборов

В жизни современного человека повсеместно используются различные электронные устройства и электрическое оборудование. Вместе с этим широкую распространенность и востребованность получили электроизмерительные приборы, без которых просто невозможно обеспечить нормальное функционирование любой системы.

Необходимость контроля большего количества параметров, характеризующих качество и определяющие безопасность эксплуатации электрооборудования, обуславливает широкий выбор и разнообразие электроизмерительных приборов: от простейших индикаторов до специализированных регистраторов отдельных параметров, интеллектуальные измерители и многофункциональные системы дистанционного контроля.


Типы электроизмерительных приборов

Классификация электроизмерительных приборов производится по назначению, принципу действия, измеряемым параметрам, исполнению, функциональности, способу представления результатов измерений и другим признакам.

Приборы индикаторного типа – это простые и эффективные инструменты, с помощью которых вы можете не только выявить наличие напряжения переменного и постоянного тока, но и повысить безопасность выполнения работ.

Для определения численных величин электрических параметров ранее преимущественно использовались системы электроизмерительных приборов электромагнитного, магнитоэлектрического, индукционного, электродинамического типа, которые оснащались стрелочным индикатором. В настоящее время наибольшее распространение получили цифровые измерительные приборы, отличающиеся повышенной точностью, чувствительностью, компактностью и широким диапазоном измерений. Впрочем, аналоговые приборы по-прежнему используются в качестве учебных инструментов или там, где применение цифровой техники нежелательно.

В ходе диагностики и наладки различного оборудования будет полезен комбинированный электроизмерительный прибор или мультиметр, основным достоинством которого является универсальность и многофункциональность. Автоматические тестеры с процессорным управлением, представляющие собой многофункциональные приборы типа "всё в одном", обеспечивают возможность выполнения в автоматическом режиме целого комплекса проверок электрических агрегатов и систем при минимальных трудозатратах.

Осциллографы, с помощью которых вы можете визуально фиксировать форму сигнала, используются не только для наладки электронных устройств, но и для отслеживания наличия искажений и помех.

Наибольшую производительность и наибольшую функциональность обеспечивают измерительные системы, которые регистрируют одновременно несколько разнообразных электрических параметров. Преимуществом "интеллектуальных" электроизмерительных приборов является то, что помимо фиксации результатов измерений, они могут самостоятельно производить их анализ.

Выбирая, какие электроизмерительные приборы купить, следует учитывать, что для контроля качества, гарантийного обслуживания, наладки медицинского оборудования и проверки устройств безопасности, официальных исследований с документированием получаемых результатов могут использоваться только те модели, которые внесены в Государственный реестр средств измерений.

Выбрать и купить электроизмерительный прибор в Москве вы можете в магазине или на сайте РУСГЕОКОМ. Мы также осуществляем доставку в другие регионы.

Класс устройств, которые применяются для измерения электрических величин, называются электроизмерительными приборами. Наиболее известные из них - амперметры, вольтметры и омметры.

Сфера применения

Электроизмерительный прибор является необходимым устройством в связи, энергетике, промышленности, на транспорте, в медицине и научных исследованиях. Применяется это устройство и в быту, например для учета потребленной электроэнергии.
А если применить специальные преобразователи величин неэлектрических в электрические, то диапазон применения электроизмерительных приборов становится значительно шире.

Один из существенных признаков систематизации подобных устройств - воспроизводимая или измеряемая физическая величина. Согласно ему приборы подразделяются:

На измеряющие силу электрического тока - амперметры,

Измеряющие электрическое напряжение - вольтметры,

Измеряющие электрическое сопротивление - омметры,

Измеряющие частоту колебаний электротока - частотомеры,

Измеряющие различные величины - мультиметры или авометры, тестеры,

Для воспроизведения указанных сопротивлений - магазины сопротивлений,

Измеряющие мощность электрического тока - варметры и ваттметры,

Измеряющие потребление электрической энергии - электросчетчики и пр.

Другие признаки систематизации

Существуют и другие признаки, по которым классифицируют такой вид устройств, как электроизмерительный прибор. Это может быть:

1. Назначение: меры, измерительные приборы и преобразователи, измерительные системы и установки, прочие вспомогательные устройства.

2. Система предоставления полученного результата: регистрирующие (графическое изображение на фотопленке или бумаге либо в виде компьютерного файла) или показывающие.

3. Способ измерения: приборы сравнения или непосредственной оценки.

4. Способ использования и конструктивные особенности: переносные, щитовые (закрепляются на специальной панели или щите), стационарные.

По принципу действия классификация электроизмерительных приборов выглядит следующим образом:

  • электромеханические, которые, в свою очередь, подразделяются:

На электромагнитные,

Магнитоэлектрические,

Электростатические,

Индукционные,

Электродинамические,

Магнитодинамические,

Ферродинамические;

  • электронные;
  • электрохимические;
  • термоэлектрические.

Система обозначений

За рубежом заводы-изготовители устанавливают свои обозначения на выпускаемых измерительных устройствах. В России и некоторых бывших республиках Советского Союза традиционна унифицированная система знаков. Основана она на принципе работы конкретного прибора. Основные электроизмерительные приборы в обозначении всегда имеют прописную букву русского алфавита, которая указывает на принцип действия устройства. А также число, которое обозначает условный номер модели. Иногда можно встретить прописную букву М, которая обозначает, что прибор модернизированный или К (контактный). Есть и другие, обозначения. Например, Д (электродинамические приборы), Н (самопишущие приборы), Р (меры, устройства, измеряющие параметры элементов электросетей, измерительные преобразователи), И (индукционные приборы), Л (логометры) и пр.

Показатели точности

Одна из главных характеристик прибора для электроизмерений - класс точности. Их существует несколько. А определяется он по зависимости от допустимого предела погрешности, вызванной конструктивными особенностями отдельно взятого устройства.

Точность электроизмерительных приборов не может быть равна погрешности относительной или абсолютной. Последняя не является определителем точности, а относительная имеет зависимость от значения величины, подвергшейся изменению, то есть для различных участков шкалы будет иметь разные значения.

Поэтому для характеристики точности электроприбора применяется приведенная погрешность (ɣ). Определяется она отношением погрешности абсолютной конкретного прибора (∆x) к максимуму (или пределу) измеряемой величины (x пр). Полученная величина, выраженная в процентах, и будет классом точности конкретного прибора:

- ɣ = ∆x / x пр * 100%.

Любой электроизмерительный прибор на шкале обязательно имеет указание на класс точности. Согласно ГОСТу он может быть 0,05, 0,1, 0,2, 0,5, 1,0, 1,5, 2,5 и 4,0. На этом основании приборы можно классифицировать следующим образом:

Класс точности 0,05 и 0,1 - образцовые, использующиеся для поверки точных приборов (например, лабораторных);

Класс точности 0,2 и 0,5 - лабораторные, используются в лабораториях для производства измерений и поверки технических приборов;

Класс точности 1,0, 1,5, 2,5 и 4,0 - технические, применяются для технических измерений.

Электроизмерительные приборы: принцип действия

Работа большей части электроизмерительных приборов основана на магнитоэлектрическом эффекте. Электроны, двигаясь по проводнику электрической цепи, образуют вокруг себя магнитное поле. В нем и перемещается стрелка измеряющего устройства, реагируя на силу окружающего поля. Чем магнитное поле слабее, тем меньше отклонение стрелки и наоборот.

Если в непосредственной близости от проводника, через который не протекает электрический ток, подвешена стрелка, то реагировать она может только на магнитное поле Земли. Но если через проводник пропустить ток, стрелка будет уже реагировать на магнитное поле электрического тока. Таким образом, механическое отклонение стрелки провоцируют электроны, двигаясь через проводник. И следовательно, чем больше электрический ток, тем сильнее образованное им поле и тем дальше от начального положения отклоняется стрелка. Этот незатейливый принцип является основополагающим для большинства электроизмерительных приборов.

Один электроизмерительный прибор отличается от другого не измерительным отклонением стрелки (приборов с цифровым индикатором это не касается), а внутренними цепями и способами создания электромагнитного поля. Как известно, для движения в электрической сети электронов необходима нагрузка. Поэтому это движение имеет некоторые различия в омметрах, вольтметрах и амперметрах, имеющих измерительные клещи. Приборы с такими захватами «вытягивают» магнитное поле из пластинок, их образующих. В вольтметре для получения магнитного поля применяется резистор, который получает нагрузку при подаче на цепь напряжения. Омметр имеет индивидуальный источник питания и использует устройство, которое подвергает измерению, для образования магнитного поля.

Описанные выше приборы проводят измерения одинаковым способом, притом что подача нагрузки и источники питания у них разные.

Измерительное смещение стрелки, провоцируемое магнитным полем движущихся электронов, указывает на какое-либо деление шкалы. Их обычно несколько, и у каждой свой предел измерения напряжения, сопротивления и тока. На некоторых приборах для удобства пользователя продуман селекторный переключатель.

Как работают цифровые измерители

Цифровые электроизмерительные приборы имеют высокий класс точности (погрешность варьируется от 0,1 до 1,0 %) и широкий предел измерений. Они быстродейственны и могут совместно работать с электронно-вычислительными машинами, что позволяет передавать результаты измерений без каких-либо искажений на различные расстояния.

Эти устройства считаются приборами сравнения и непосредственной оценки. Их работа основана на принципе перевода измеряемой величины в код, благодаря чему пользователь имеет цифровое представление информации. Ещё какие электроизмерительные приборы относятся к цифровым? Это устройства, которые, измеряя непрерывную электрическую величину, автоматически конвертируют её в дискретную, кодируют и выдают результат в цифровой форме, удобной для считывания пользователем.

Устройства, расположенные в одном корпусе

Это приборы, которые для неодновременного измерения нескольких величин используют один механизм для измерения. Или же они имеют несколько преобразователей с общим для всех отсчетным устройством (шкалой). Она градуируется в единицах измеряемых величин. Чаще всего комбинированные электроизмерительные приборы совмещают в себе устройства, измеряющие силу постоянного или переменного тока и электрического напряжения (ампервольтметры); сопротивления, силы постоянного и переменного тока, напряжение (авометры или ампервольтомметры). А также существуют универсальные цифровые электроизмерительные приборы, которые измеряют напряжение постоянного и переменного тока, индуктивность и количество импульсов.

Примером такого устройства может служить новая разработка "Актаком ADS-4031".Прибор от компании "Актаком" гармонично сочетает в себе функциональный генератор, цифровой осциллограф, частотомер, RLC-метр и цифровой мультиметр. Кроме основных пяти совмещенных устройств, осциллографический тестер благодаря дополнительным приспособлениям может использоваться для ряда других измерительных задач.

Производство и разработка электроизмерительных приборов

На территории России работают и активно продвигают на рынок свою продукцию как новые предприятия, так и заводы, ведущие свою историю со времен СССР. Рассмотрим их более подробно.

ОАО «Электроприбор»

Один из таких долгожителей - Чебоксарский завод электроизмерительных приборов. Сегодня он называется ОАО «Электроприбор». Его цеха выпускают аналоговые и цифровые электроизмерительные устройства и шунты. В прайсах завода - амперметры, вольтметры, ватт- и варметры, многофункциональные устройства для измерений. А также измерительные преобразователи напряжения, тока, частоты и мощности. В современных реалиях завод принял к производству линейку вспомогательных изделий - шунтов, которые способны расширять диапазон измерения по напряжению и току. Выпускает «Электроприбор» трансформаторы и добавочные сопротивления.

Пользуются большим спросом приборы с электронными преобразователями, измеряющими частоту реактивной или активной мощности, а также ее коэффициент. Не менее популярны индикаторы, приборы для оснащения специализированных учебных кабинетов, различные цифровые приборы и комплектующие. В конце прошлого века предприятие получило сертификат, подтверждающий систему менеджмента качества ИСО 9001, соответствующую международному стандарту.

Чебоксарский завод более 55 лет занимает лидерские позиции среди производителей электроизмерительных приборов.

ОАО «НИИ Электромера»

65 лет назад, согласно Постановлению Совета министров СССР, был образован ВНИИЭП - Всесоюзный научно-исследовательский институт электроизмерительных приборов. Кроме научно-исследовательских работ по разработке новейших образцов техники здесь изготавливали небольшие серии высокоточных, уникальных приборов.
Разрабатывая системы электроизмерительных приборов, предназначенных для автоматизации экспериментов и промиспытаний сложной техники, институт создал измерительно-управляющие комплексы.

В конце прошлого столетия ВНИИЭП преобразован в ОАО «НИИ Электромера».

ООО «Белтехприбор»

Одно из современных предприятий - ООО «Белтехприбор». Здесь постоянно расширяют номенклатуру выпускаемой продукции. Сегодня контрольно-измерительные приборы и низковольтное оборудование поставляется на отечественные предприятия машиностроительного, электромеханического, топливно-энергетического и нефтеперерабатывающего профиля.


Перечислять электроизмерительные приборы можно довольно долго, однако им дается и одно обобщающее определение. Это класс устройств, которые, так или иначе, измеряют различные электрические величины. Стоит заметить, что в эту группу входят не только те инструменты, которые направлены непосредственно на измерение величин, но и такие, которые могут выполнять и дополнительные функции, наряду с измерением. А также те, чьей основной задачей не является само измерение, но она выполняется в комплексе со всей работой прибора.


Рассматриваемые приборы имеют широчайший спектр применения. Сюда входит и медицина, и научные исследования, и промышленность, и транспорт , и энергетика , и связь, и многие другие сферы. Используем мы и представителей электроизмерителей в быту, чтобы вести учет потребляемой нами электроэнергии. А с тех пор, как изобрели специальные датчики , которые преображают любой вид энергии в электрическую, применение таких приборов возросло до вселенских масштабов.

Классификация приборов.

Классификация электрических приборов достаточно объемна, но можно выделить некоторые устройства:

  • амперметры;
  • омметры;
  • вольтметры ;
  • мультиметры (это комбинированные приборы, могут содержать в себе несколько преображений энергии);
  • ваттметры;
  • частотометры;
  • счетчики.

Эти приборы разделяются по виду показываемой или воспроизводимой величины. И такая классификация наиболее существенна. Однако разделяют устройства и с помощью других признаков:

  • по способу информирования человека, который с ними работает;
  • по способу приборного применения;
  • по способу измерения, например, один инструмент только показывает ту или иную величину, а второй – сравнивает ее с другой;
  • по действию, или его принципу;
  • по конструкции, могут быть изготовлены в качестве щитов, а могут быть стационарными и переносными.

Однако наиболее понятно будет рассмотреть какой-либо определенный прибор конкретно.

Малогабаритные трансформаторы .

На примере нагрузочных трансформаторов Н-12 можно рассмотреть электроприборы. Нагрузочные трансформаторы Н-12 имеют свои особенности. Нагрузочные трансформаторы Н-12 нашли свое назначение в испытаниях распределителей тока на автоматических выключателях, а также на релейных защитах.

При этом сила первичного тока не должна превышать 12 кА, в то время, когда их проверяют или налаживают. Это устройство имеет самую оптимальную конструкцию. В ней удалось совместить минимизацию сетевой нагрузки и удобство, которое заключается в легкости и компактности. Нагрузочные трансформаторы Н-12 могут работать, как в комплектации с другими устройствами, но только из серии «Сатурн», так и в режиме автономности. При работе в комплекте, рассматриваемое устройство обеспечивает заданную длительность работы и регулировку тока самого трансформатора. В качестве еще одного плюса можно отметить работоспособность прибора с последовательным и параллельным напряжением. Когда нагрузочный трансформатор Н-12 работает в комплекте, он обеспечивает:

  • даже при больших токах малую сетевую нагрузку;
  • безопасность для рабочего , которая получается вследствие разделения цепей – первичной и вторичной;
  • исключение износа или же подгорания всех контактов, с которыми соприкасается или работает;
  • широчайший диапазон силы тока, она может доходить до нескольких тысяч;
  • маленькие габариты и удобства в транспортировки к нужному месту.

В комплекте с устройством идут токопровода длиною в 0,7 миллиметров и сечением в 240 квадратных миллиметров.

Проверка автоматических выключателей и устройства для этого.

Устройства для проверки автоматических выключателей предназначаются для контроля работоспособности выключателей автоматического режима, в профилактических целях. Такую проверку надо проводить своевременно и периодически, в противном случае, ее отсутствие может повлечь за собой неприятные и негативные последствия. Такие устройства работают только с цепями переменного тока. Особенностью устройств для проверки автоматических выключателей является то, что прогрузка этих выключателей происходит на переменном токе с синусоидальным характером. Этот факт гарантирует пользователям достоверность контроля.

Рассматриваемая аппаратура работает в двух режимах: длительный и кратковременный. В обоих этих режимах, заданное токовое значение устанавливается вручную. Работник устройства последовательно увеличивает ток от его начального показателя до того, который необходим или задан. Среди плюсов устройства для проверки автоматических выключателей можно выделить то, что доступна погрузка каждого полюса в отдельности при работе с любым автоматическим выключателем.

Электроизмерительные приборы востребованы и представлены в большом разнообразии. Они применяются в промышленности, транспортной сфере и других областях деятельности. Устройства имеют особую систему обозначения и имеют классификацию по ряду признаков, которую необходимо знать перед применением приборов.

Конструкция и области применения измерительных приборов

Для измерения различных показателей электрического тока используют специальные приборы. Такие устройства разнообразны и классифицируются по нескольким критериям, что позволяет выбрать оптимальный вариант. Все варианты образуют отдельный класс, называющийся электроизмерительные приборы.

Электроизмерительные приборы многообразны, так как необходимы в разных сферах деятельности

Многие варианты приборов обязательно предполагают наличие дисплея, на котором отображается информация. Также в конструкции присутствуют переключатель или кнопка управления прибором. Разъёмы для подключения кабелей, корпус, кнопка включения/отключения тоже являются элементами электроизмерительных приборов.

Дисплей или циферблат всегда присутствуют на приборах измерения электротока

Устройства разного типа применяют в следующих сферах деятельности:

  • медицина;
  • связь и энергетика;
  • научные исследования;
  • бытовые условия;
  • транспортная промышленность;
  • производство любого типа.

Простые или сложные модели приборов позволяют измерить силу тока и другие показатели электроэнергии. Для бытовых условий применяют простой вариант - счётчик электроэнергии, а в промышленности используются более сложные и профессиональные устройства. Таким образом, для электроизмерительных приспособлений каждого типа характерно определённое назначение.

Принцип работы

Большинство электроизмерительных устройств имеют принцип действия, основанный на том, что электроны двигаются по проводнику электроцепи и создают вокруг себя магнитное поле. Стрелка измерительного приспособления перемещается в этом поле, реагируя на его параметры. Чем ниже показатели магнитной зоны, тем меньше отклонения стрелки.

Шкала и стрелка присутствуют на многих приборах и визуализируют особенности электрического тока

При этом все приборы электроизмерительного типа по принципу действия разделяются на следующие виды:

  • магнитоэлектрические, в которых ток пропускается через особую рамку в виде нескольких витков изолированной проволоки. Она размещена между полюсами постоянного магнита, поля их взаимодейству­ют. Рамка и сидящая на одной с ней оси стрелка перемещаются на определённый угол, который пропорционален напряжению или току. Эти приспособления предоставляют точные данные, но без дополнительных устройств используются для определения небольших значений и лишь тока постоянного типа;
  • в электродинамических устройствах магнитное поле, в котором вращается рамка, получается не благодаря постоянному магниту, а с помощью катушки с током. У этих приборов имеются две катушки: неподвижная и подвижная (рамка, жёстко соединённая со стрелкой). Устройства оптимальны для измерения постоянного и непостоянного вариантов тока;
  • работа тепловых моделей осуществляется в результате нагревания током и удлинения проводников. Приборы используются как для постоянного, так и для тока переменного типа;
  • действие электростатических устройств основано на взаимной силе притяжения пластин. Это осуществляется в результате воздействия на них напряжения.

Видео: принцип работы измерительных приборов

Варианты классификации приборов измерения тока

Все устройства, служащие для определения параметров электрического тока, классифицируются по нескольким признакам. В зависимости от сферы и цели применения подбирают нужный вариант.

Дисплей может быть цифровым или в виде стрелки и шкалы

Виды конструкций

Классификация устройств по типу конструкции предполагает разделение приборов по внешним данным, форме, корпусу, типу дисплея или шкалы. В результате можно выделить несколько вариантов. Одним из них являются щитовые модели, которые представляют собой объёмный щит с кнопками управления и информационным табло.

Цифровые приборы имеют дисплей, отображающий максимально точный результат измерений

Стационарные не подлежат частому перемещению и устанавливаются для контроля параметров энергии в определённой зоне. В отличие от них более мобильны переносные варианты, которые позволяют провести работы в разных местах без необходимости перемещения массивного оборудования.

Классификация по роду измеряемой величины

Все электроизмерительные устройства классифицируются в зависимости от того, какую величину позволяют определить. Это необходимо для всестороннего изучения показателей напряжения, что важно в разных сферах деятельности. В результате классификации по роду определяемой величины можно выделить следующие виды оборудования:

  • амперметры необходимы для измерения тока;
  • омметры служат для определения сопротивлений;
  • ваттметры позволяют узнать мощность;
  • счётчики используют для учёта энергии;
  • частотомеры нужны для определения частот тока переменного типа;
  • угол сдвига фаз измеряют фазометры;
  • узнать малые величины помогают гальванометры;
  • осциллографы определяют часто меняющиеся показатели.

Осциллограф имеет сложную конструкцию, помогающую получить точный результат

Каждый прибор имеет определённое назначение, но многие из них имеют схожий принцип работы. Оборудование может быть разного размера, а производители представляют широкий выбор вариантов.

Разделение по роду тока

Электрический ток может быть нескольких видов и в зависимости от этого подбирают приборы для его измерения. В результате такого подхода можно выделить изделия, предназначенные для измерения и используемые лишь в цепях постоянного тока. Существуют варианты, которые применяют только в цепях с переменным электричеством. Более универсальны модели, подходящие для работы с обеими цепями.

Способы отображения информации

Существует два варианта: цифровые и аналоговые. Под цифровыми устройствами подразумевают приборы, осуществляющие в процессе измерения автоматическое преобразование определяемой величины в дискретную. При этом величина является непрерывной, а полученный результат отображается на цифровом дисплее или регистрируется цифропечатающим оборудованием.

Цифровой дисплей характеризуется чёткостью отображения

Главное преимущество цифровых моделей по сравнению с иными вариантами заключается в том, что полученный результат измерений может быть преобразован математически или физически без повышения погрешности. Одним из представителей такого вида приборов является цифровой вольтметр. Востребованы также амперметры, фазометры, частотомеры.

Аналоговые варианты часто оснащены шкалой и стрелкой. Оборудование характеризуется тем, что при измерении показатель входного сигнала преобразуется в показатель выходного импульса. Результат показывает стрелка, направленная на градуированную шкалу, имеющую определённый предел.

Шкала со стрелкой имеет определённый диапазон измерений

Три блока являются составляющими аналоговой конструкции: блок сравнения, первичный преобразователь, устройство ввода информации. Элементы соединены в систему и взаимосвязаны друг с другом.

Иные варианты систематизации

Электроизмерительные устройства широко используются и классифицируют не только по вышеперечисленным критериям, но и по другим особенностям. Часто разделение осуществляется по следующим параметрам:

  • назначение, то есть оборудование может быть вспомогательным, для измерений, бытового или профессионального применения;
  • система выдачи итогового результата, в зависимости от чего изделия могут быть регистрирующими или с выводом информации на экран;
  • способ измерения. Оборудование может быть использовано для сравнения или оценки показателей.

Обозначения приборов

Производители при маркировке изделий указывают определённые обозначения, которые отражают информацию о принципе действия оборудования. Прописная буква в маркировке указывает на тип работы устройства. Основными являются следующие варианты:

  • «М» или «К» означают, что прибор модернизированный или контактный;
  • «Д» - электродинамическое устройство;
  • «Н» означает, что конструкция самопишущая;
  • «Р» указывает на преобразователи измерительного типа;
  • индукционные устройства обозначаются буквой «И»;
  • «Л» - это логометры.

Разнообразные приборы имеют множество вариантов классификации

При выборе конкретного устройства учитывают обозначения в маркировке. Перед первым использованием нового оборудования требуется его настройка, выполняющаяся согласно инструкции.

Класс точности электроизмерительных устройств

Помимо иных характеристик, важное значение имеет и класс точности, который отражает особенности прибора. Точность зависит от допустимой предельной погрешности, которая может возникнуть в результате конструктивных особенностей конкретного оборудования. Выделяют по ГОСТу такие классы точности, как: 4,0 и 0,05; 0,1 и 0,2, а также 0,5 и 1,0, 1,5 и 2,5. Класс не превышает относительной погрешности устройства, определяющейся по формуле: - ɣ = ∆x / xпр * 100%. При этом ɣ - приведённая погрешность, ∆x - абсолютная погрешность, а xпр является измеряемым параметром.

Видео: классификация электроизмерительного оборудования

Оборудование для измерения разных показателей электротока представлено множеством моделей и типов. Выбор правильного устройства является залогом точных измерений и эффективной работы приборов.

Электронные измерительные приборы обладают повышенным быстродействием, высокой чувствительностью и достаточно широким частотным диапазоном. Применяются они для измерения определенных электрических величин - напряжения, тока, сопротивления и других параметров.

Данные приборы делят на аналоговые и цифровые модели. Отличаются эти модели друг от друга тем, что у них разная форма воспроизведения информации - с помощью цифрового монитора или стрелочки. На сегодняшний день наибольшей популярностью пользуются электронные цифровые измерительные приборы, поскольку механические варианты проигрывают в правильности отображаемой информации. Впрочем, доступная стоимость многих склоняет к покупке именно механических приборов.

Указатели напряжения и индикаторы

Используются для определения наличия или отсутствия тока в сети для электроприборов, мощность которых не более 1000 В. Принцип действия - преобразование электрических сигналов в световые сигналы. На приборе имеется шкала и светоиндикатор, при помощи которых можно просто понять, есть ли в сети напряжение. Если свечение отсутствует, то это говорит об ее обрыве или отсутствии. Также индикаторами можно измерять фазы тока переменного и полярность тока постоянного.

Вольтметр, амперметр, омметр

Используется электронный прибор для измерения силы тока, напряжения, мощности, сопротивления, емкости, индуктивности и т. д. Они могут сочетать в себе преобразователи из измеряемой величины в напряжение постоянное, то есть силу тока, также могут сочетать в себе магнитоэлектрический аппарат и отличаться высокой чувствительностью, широким диапазоном частот и небольшим потреблением мощности.

Через делитель на выход усилителя подводится определяемое напряжение, а напряжение выхода после усилителя вычисляется магнитоэлектрическим аппаратом. Главная погрешность данного вольтметра - 0,5…1,0 процентов.

Вольтметр переменного тока - это электронный прибор, предназначенный для измерения и преобразования переменного напряжения в постоянное напряжение. Вольтметры делят в зависимости от измеряемого переменного напряжения: средних квадратичных значений, средних выпрямительных значений и амплитудных значений.

Омметр не выпускается в виде отдельного прибора, его функции выполняет электронный вольтметр. Омметр оснащен преобразователем, который представляет собой усилитель, окруженный обратной отрицательной связью измеряемым и образцовым резисторами. Следовательно, напряжение, измеряемое электронным вольтметром, пропорционально сопротивлению определяемого резистора. Такая схема пользуется большой популярностью для измерений сопротивления от 10 до 1000 МОм.

Частотомер и осциллограф

Частотомер применяет принцип заряда и разряда конденсатора и сочетается с аналоговым выходным механизмом, предназначенным для определения средней величины силы, протекающей через конденсатор во время его периодической перезарядки относительно определяемой частоты.

Для того, чтобы исследовать поведение сигналов во времени, применяется электронный осциллограф, дающий возможность для непосредственного наблюдения или записывания формы непериодических и периодических сигналов. За счет того, что в осциллографе подвижная часть делается электронным лугом, он практически без инерции и может использоваться для измерения величин с частотой до нескольких сотен мегагерц и непериодических операций, длительность которых достигает доли микросекунд.

Еще эти приборы для измерения тока и напряжения обладают большим входным сопротивлением и высокой чувствительностью. Однако, они обладают и недостатками, а именно невысокой точностью измерения (погрешность 10 процентов), конструктивной и электрической сложностью, высокой стоимостью. Более того, если сравнивать осциллограф с другими электронными измерительными приборами, то он самый сложный в эксплуатации и нуждается в определенной квалификации персонала.

Осциллограф получил широкое распространение благодаря измерениям фазы и частоты электрических колебаний. Кроме того, есть возможность исследовать колебания различных форм.

Как правило, этот прибор используют для непродолжительного измерения тока без разрыва цепи. Благодаря тому, что от определяемой линии подается ток на катушку, есть возможность не разрывать цепь в период работы - это и является первостепенным принципом работы этого электронного прибора. Токоизмерительные клещи могут быть аналоговыми или цифровыми. Основные функции, которые они выполняют: измерения переменного напряжения, постоянного напряжения, сопротивления, переменного тока, температуры.

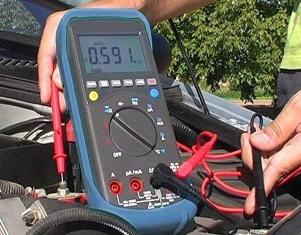

Это прибор, который сочетает в себе практически все приборы, предназначенные для измерения тока и напряжени», а также других параметров. В нем могут быть и амперметр, и вольтметр, и омметр и подобные электронные приборы. За счет своего простого исполнения и положительных свойств данные мультиметры очень известны уже на протяжении многих лет. Мультиметры бывают различной степени точности, от чего напрямую зависит их стоимость, поэтому перед выбором этого электроизмерительного прибора необходимо определиться с задачами, которые он будет выполнять.

Ремонт электронных приборов

За счет того, что конструкции измерительных приборов разнообразны, описать все процессы разборки и сборки очень трудно. Однако, большинство процессов являются общими для любой конструкции приборов.

Однородные ремонтные процессы могут выполняться специалистами разных квалификаций. Приборы класса 1 - 1,5 - 2,5 - 4 должны ремонтироваться мастерами, квалификация которых имеет 4-6 разряд. Сложные и специальные приборы должны ремонтировать электромеханики 7-8 разряда.

Вообще, процессы разборки и сборки электроизмерительных приборов являются ответственными процессами, поэтому их необходимо выполнять аккуратно и тщательно. В случае небрежной разборки могут портиться отдельные детали, которые будут вести к добавлению новых неисправностей. Перед тем, как начинать разборку, следует продумать общий порядок проведения операций.

Полную разборку электронного прибора выполняют при капитальном ремонте, который связан с перемоткой катушек, рамок, сопротивлений, производством или заменой разрушенных и сгоревших частей. Она предусматривает разделение всех частей прибора между собой.

Когда выполняется средний ремонт, производят неполную разборку всех частей прибора, а ограничиваются лишь выниманием подвижной части, сменой подпятников, дозаправкой кернов, восстановлением подвижной части, регулировкой и подгонкой показаний механизма. Переградуировку во время среднего ремонта следует выполнять лишь в том случае, когда шкала потускнела и загрязнилась. В остальных случаях шкалу следует сохранить с прежними отметками. Показателем качественного среднего ремонта является производство прибора с прежней шкалой.

Для выполнения разборки и сборки приборов потребуются часовые пинцеты, отвертки, малые электрические паяльники, часовые кусачки, овалогубцы, плоскогубцы, специально сделанные ключи и т. д.

После полного ремонта прибора его проверяют, свободно ли движется подвижная часть, осматривается внутренняя часть, и производятся записи показаний отремонтированного и образцового аппарата во время измерений определяемой величины от нуля до максимума и обратно.
