Подключение электрики в доме. Правильная и удобная установка розеток в квартире. Система защитного отключения и автоматический выключатель

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола - вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там .

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели - на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка - для современных смарт-телевизоров обязательная опция.

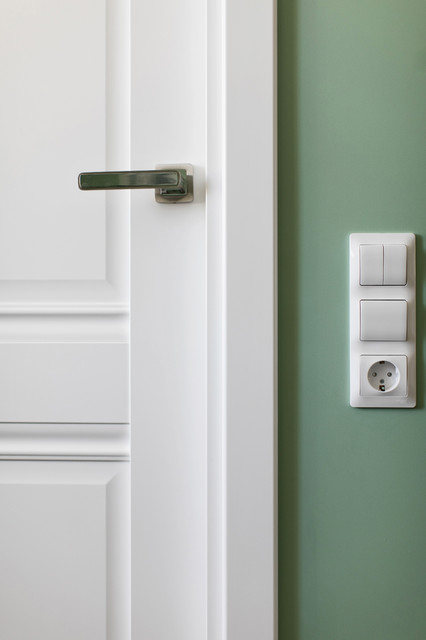

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери - 10 см.

2. В ТВ-зоне

Телевизор - обязательная вещь для многих в гостиной. В нужно несколько розеток. Средняя высота расположения - 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения - от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

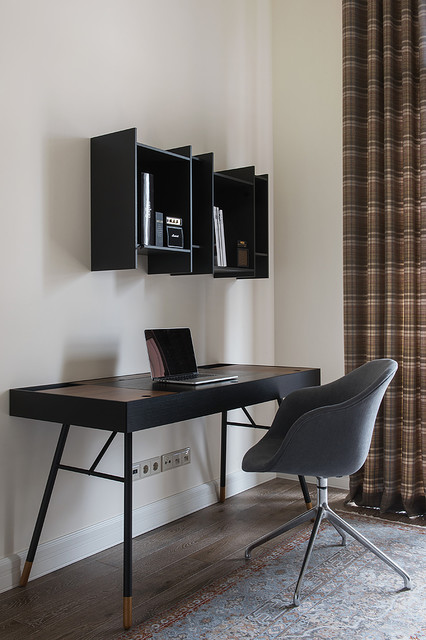

4. У рабочего стола

Нередко гостиная является еще и . В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу - вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь - размещайте его с той же стороны, где находится ручка.

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

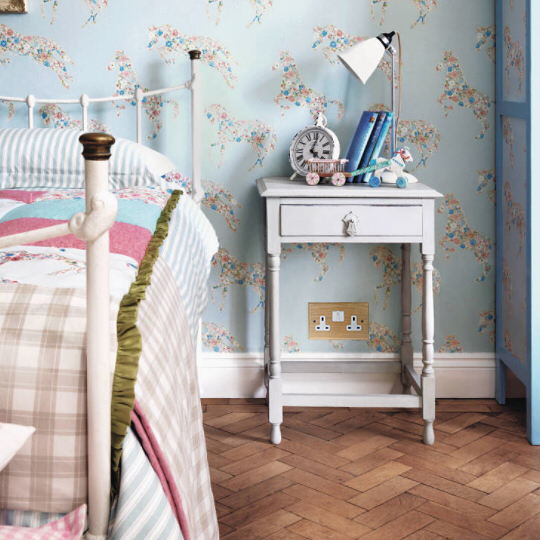

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом - там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить - над столешницей или внизу - вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком - без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол - правила будут те же, что для гостиной и детской. Если хотите повесить телевизор - тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель - средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от : споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: , фен; опционально: водонагреватель и . Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора . Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Современная квартира проектируется так, что каждая комната отличается своей функциональностью. Исходя из этого, в каждом помещении используется различное количество электроприборов. Поэтому, когда составляется план или схема расположения электрических точек, необходимо учитывать множество нюансов. В этой статье мы расскажем читателям сайта , как расположить розетки в квартире правильно и что не менее важно — безопасно.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, вы можете из нашей статьи.

Правила размещения

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется , то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения ().

Современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду, либо вышла из строя посудомойка или стиральная машина и с нее побежала вода. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре .

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, . Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также это руководство можно применить и к использованию в квартире. Сразу отмечу, что конкретно мое решение тех или иных узлов является оптимальным балансом между функциональностью и ценой, но без ущерба безопасности!

Я надеюсь нет необходимости пересказывать полный курс физики и объяснять что такое переменный электрический ток. Также опустим моменты, как этот электрический ток появился на электростанции и через повышающий трансформатор попал в линию электропередачи. Замечу лишь тот важный нюанс, что вся система электроснабжения в России является трехфазной. Однофазное напряжение 220 вольт в вашей розетке это лишь фазное напряжение на одной из трех фаз. А линейное напряжение будет составлять 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «перекос фаз», которое тем не менее актуально исключительно при старой проводке, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трём проводам приходит высокое напряжение 10 кВ. Дальше расходится 4 провода (3 фазных и один нулевой проводник) по СНТ. На фото вы видите современный трансформатор и отводы в виде СИП провода. В настоящий момент воздушные линии в нашем СНТ проходят модернизацию.

3. При однофазном вводе к каждому потребителю подключается два проводника: фазный и нулевой. На фото вы можете видеть старые алюминиевые провода на ближайшей к дому опоре. Отвод в дом уже сделан с помощью провода СИП. Особое внимание на тот факт, что все опоры воздушной линии должны иметь повторное заземление нулевого проводника (правое верхнее фото). Нужно это для того, чтобы исключить аварийные ситуации, как например «обрыв нуля». При этом следует с особым вниманием отнестись к своему собственному заземлению при отсутствии повторных заземлений на промежуточных опорах, иначе в аварийной ситуации ваше собственное заземление может оказаться единственным для всего поселка.

4. Ближе к делу. Последний участок воздушной линии от ближайшего столба до здания протягивается проводом СИП, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, он алюминиевый с сечением 16 мм². Для удобства монтажа и прокладки в месте анкерного крепления с помощью специальных зажимов (провод СИП подразумевает монтаж линии под напряжением, на специальных зажимах гайка не находится под напряжением, а также имеет срывную резьбу, гарантирующую необходимое усилие затягивания) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают в вводной щиток. В щитке у нас стоит вводной двухполюсный автомат и ограничитель перенапряжений (обязательно на конечной опоре при воздушном вводе), которое защитит сеть при попадании молнии в фазный проводник воздушной линии. Подключается он перед автоматом к фазному проводнику. Здесь же в щитке происходит подключение заземления строго ДО вводного автомата. Мы рассматриваем схему заземления TN-C-S, так как система ТТ все-таки создана для мобильных зданий, а не постоянных строений и у нее есть свои особенности по требованиям к безопасности. Недостатков у системы TN-C-S при правильном монтаже нет. Даже если углубляться в эту тему, если вы сделаете ТТ, то это будет только ваш конечный участок, в то время как вся воздушная линия от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной по 2 метра вбиваются кувалдой в землю и свариваются между с собой в форме треугольника. До стены дома идет стальная полоса шириной 40 мм. Последний метр до щитка делается с помощью медного проводника сечением не менее 16 мм². Занижать сечение категорически нельзя, в случае какой-либо аварии на линии ваше заземление может стать единственным для всей линии/улицы/квартала. Коммутация в щитке такова. Совмещенный PEN (Protected Earth + Neutral) проводник с воздушной линии разделяется на двух шинах на N и PE. После этого коммутируется вводной автомат, рядом с ним ограничитель перенапряжений. С автомата силовая линия идет на электрический счетчик. Непосредственно в дом уходит трехжильный медный провод с сечением каждой жилы 6 мм². Фазный и нулевой проводник идут со счетчика, заземляющий с соответствующей шины.

6. Переходим к внутренней проводке дома. Повторюсь, что при проектировании электрической сети использовался принцип разумной достаточности. Конечно можно было сделать в 2 раза больше розеток и на столько же увеличить количество силовых линий, но я считаю что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты - распределительные коробки, желтые круги - лампы. Синим обозначена проводка в стяжке, красным - в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех включенных одновременно ламп не дотягивает и до 300 ватт). Освещение запитано от силовой линии на конкретную комнату, не вижу практической необходимости в разделении, к тому же это существенно увеличивает объем монтажных работ. На схеме отмечены все существующие в доме потребители. Если есть вопросы - спрашивайте.

7. Итак, приступим. Это временная электрика на период строительных работ. Переходим к прокладке силовых линий. Всего их 10 шт. Часть из них пойдет по стенам, часть в полу в гофре.

8. Начнём с напольных силовых линий. Используем кабель NYM сечением 3х2,5 мм² в гофре (серая гофра не горит вообще, черная не поддерживает горение и имеет защиту от ультрафиолета - в стяжке особо не принципиально что использовать, найти прочную серую не так просто, а мягкую я бы затоптал пока велись подготовительные работы). Часто задаваемый вопрос - почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но NYM имеет преимущество в виде тройной изоляции, в то время как и имеет недостаток - не стойкая к ультрафиолету оболочка. Поэтому для открытой проводки ВВГ предпочтительнее. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглый ВВГ тоже существует, но найти его в наличии крайне затруднительно). В гофру диаметром 16 мм круглый NYM протягивается элементарно, что крайне удобно. На память стоит задокументировать трассы прокладки линий по полу, хотя нигде кроме дверных порогов нет даже теоретической вероятности, что вам потребуется что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто превосходный материал для обработки - штробить стены можно хоть обыкновенной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Провод в стенах из НЕГОРЮЧИХ оснований прокладывается в том виде, в каком он есть. Никакие гофры не требуются. Всё внимание на трассы. Силовые линии прокладываются только под прямыми углами. Основная линия идет вдоль пола на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО. Диагональная прокладка запрещена и опасна риском попасть в провод, например при вбивании гвоздя в стену (а так вы точно знаете что нельзя вбивать гвозди ровно под розетками и над выключателями). К стене кабель крепится с помощью пластиковых круглых скоб (сверлится два отверстия, вставляется скоба).

10. Напольная стяжка залита. Вопрос на каком этапе прокладывать кабель по стене - исключительно из ваших личных предпочтений. Кто-то сначала штукатурит стены, потом делает штробу, прокладывает кабель и заделывает штробу обратно. Я предпочитаю делать проводку до оштукатуривания стен. Этот способ может показаться неудобным т.к. потребуется повышенное внимание во время штукатурных работ к точкам с монтажными коробками (надо их чем-то заткнуть, а потом расковырять). Обратите внимание на левый угол - все коммутации на проходных линиях розеток сделаны не в подрозетниках, а в отдельных распределительных коробках.

11. Повторюсь с типом проводов. NYM идеальный и универсальный кабель. Сечение выбирается в соответствии с нагрузкой. Обычно используют кабель 3х2,5 мм². Для мощных потребителей, типа электрической варочной панели может потребоваться провод с сечением жил 4 мм². Для линий освещения, где в моём случае используются светодиоды (максимальное энергопотребление в самой большой комнате 80 ватт) я использую кабель ПУНП 2х1,5 мм² (заземление в осветительной сети не нужно, его некуда подключать). Вообще, нормативы запрещают применять ПУНП по причине того, что технические условия допускают занижать сечение жил до 30% по сравнению с нормативами, а при повальной экономии везде и во всём это может являться причиной пожара из-за превышения допустимой нагрузки. В моём случае, моя максимальная нагрузка более чем в 30 раз меньше, чем способен безопасно пропустить кабель с сечением 1,5 мм². Поэтому большее сечение не требуется, а для монтажа осветительной линии этот кабель удобнее всего. Да, имейте ввиду, что для стационарной проводки используют только жесткий кабель с моножилой. Подрозетники и распределительные коробки монтируются в стену на строительный гипс (алебастр), как самый быстросохнущий раствор.

12. Теперь непосредственно этап сборки и монтажа силовых линий. Потребуется несколько удобных инструментов. Самый верхний используется для обжимки наконечников многожильных кабелей, например ПВ3 (в настоящее время заменяется ПуГВ), которые применяются при сборке электрического щитка. Средний инструмент полезен для быстрой зачистки оболочки кабеля NYM - зажал, провернул, потянул. Внизу простой инструмент для зачистки конечных жил, не совсем удобный, но для разовой работы более, чем достаточно.

13. Еще обязательно иметь такую вещь, как индикаторная отвертка. Их есть две разновидности. Оригинальный прибор с неоновой лампочкой без источника питания способен определять только фазное напряжение. Это же простой китайский прибор с источником питания имеет более расширенный функционал и позволяет определять не только фазу (важно! для определения фазы нельзя касаться пальцами колпачка отвертки), но и целостность линии, а также место обрыва проводника. Справа первоначальная заготовка для электрического щитка. При коммутации важно распределить все таким образом, чтобы было интуитивно понятно где что находится.

14. Сразу отмечу нюанс, к которому обязательно докопаются «специалисты» - нулевой проводник должен быть синего цвета, а у меня он черного так как в нашей дереве под названием Москва никогда нет ничего в наличии в тот момент, когда мне это нужно (поскольку щиток заведомо однофазный, явной катастрофы и ошибки спутать ноль со второй фазой здесь нет). Для коммутации в электрическом щитке я использую провод ПВ3 (можно брать современный ПуГВ) сечением 6 мм². Также к нему понадобятся специальные наконечники НШВИ (наконечник штыревой втулочный изолированный), они нужны для того, чтобы собрать воедино многожильный провод перед коммутацией под винт (жилы расползутся - может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для соединения ряда автоматических выключателей.

15. Коммутация в распределительных коробках выглядит следующим образом. Используются клеммы WAGO 2273 (слева) на проводниках с сечением 3х1,5 мм² (почему и зачем - далее) и WAGO 222 (справа) на проводниках с сечением 3х2,5 мм². Обязательно всегда соблюдать цветовую маркировку проводников. WAGO 222 серии пожалуй оптимальный вариант, если нет желания возится с пайкой и опрессовкой.

16. Монтаж розеток и выключателей. Мне очень нравится продукция Schneider Electric, серия Unica. Выключатели по современным нормам надо включать вниз. Включение вверх это старая школа еще со времен рубильников, включение которых вверх было обусловлено их конструкцией. Выключатели серии Unica включаются вниз, это их штатное положение.

17. Коммутация двойных розеток стоящих рядом следующая. Силовой провод приходит на клеммы одной розетки, а затем делается ответвление на соседнюю. Правила хорошего тона предписывают при монтаже розеток подключать фазный проводник справа.

18. Возвращаемся к электрическому щитку. Сразу хочу обратить внимание - всегда берите щиток с очень большим запасом, лишним точно не будет. Я вроде по минимуму всё сделал, а практически все 36 позиций (3 ряда по 12 позиций) оказались заняты. Обязательно оставляйте запас проводов силовых линий равные минимум полуторной высоте щитка. Справа можно видеть первую версию коммутации, а по сути это момент когда дом был переключен с временной электрической схемы на постоянную. В процессе появилась парочка потребителей и схема была немного доработана.

Итак, подробно рассказываю что, как и зачем. Поехали!

Несколько слов о компонентах щитка.

Автоматический выключатель или же просто автомат. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электрической проводки. Следовательно содержит два расцепителя - электромагнитный и тепловой, соответственно. Первый срабатывает в случае короткого замыкания на линии, время срабатывания определяется время-токовой характеристикой, которая в любом случае в несколько раз выше действующего номинала автомата. Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электрической проводки. Именно в соответствии с сечением кабеля и используемых розеток выбирается номинал автомата. Самая популярная ошибка поставить на силовую линию с проводом 2,5 мм² автомат на 25А из расчета, что кабель выдержит. Нет - нельзя. И причина кроется в розетках. Обычные розетки рассчитаны на ток до 16А. Поэтому именно таким должен быть номинал автомата. Да и вообще в целом лучше перестраховаться и уменьшить номинал автомата, тк именно он сможет защитить проводку от перегрева или, что еще хуже - пожара.

УЗО это защитное устройство, которое фиксирует ток утечки. Простейшее механическое устройство представляющее собой дифференциальный трансформатор тока. Если объяснять на пальцах, то количество тока, которое «пришло» по фазному проводнику должно ровняться количеству тока, которое «ушло» по нулевому проводнику. Если «ушло» меньше, чем «пришло» - есть утечка, срабатывает защита. При наличии заземления УЗО сработает как только на корпусе прибора появится опасное напряжение, если заземления нет - УЗО сработает как только до корпуса дотронется человек (его немного ударит током). Из этого следует, что УЗО нужно использовать всегда, а наличие заземления лишь повышает уровень безопасности. При этом категорически нельзя делать в квартире самодельное заземление при его отсутствии, последствия могут быть очень печальные. Про УЗО стоит отметить, что его само нужно защищать от тока короткого замыкания, поэтому после него в линии должен быть автомат(ы) с меньшим номиналом, чем само УЗО. Номинал же самого УЗО подразумевает на какой максимальный ток оно рассчитано, лучше ориентироваться на 20-30% запас от постоянной нагрузки. Простейший способ проверить работоспособность УЗО и правильность заземления - замкнуть в розетке нулевой и заземляющий проводники. УЗО должно моментально отключиться.

Подводя итог: автоматический выключатель защищает проводку и оборудование, УЗО - защищает человека. Еще существуют дифавтоматы (здесь и ранее я пользуюсь сложившейся в нашей стране терминологией, хотя она не совсем точна), устройство которое совмещает в себе функции автомата и УЗО.

Теперь переходим к щитку:

Начинаем с левого верхнего угла. Сюда приходит кабель 3х6 мм² с уличного щитка. Вводное УЗО с током утечки 300 мА. В народе называется «противопожарным». Используется в комплексе с УЗО на меньший ток утечки во-первых для обеспечения селективности при отключении (в первую очередь выбьет «младшее» УЗО), во-вторых для повышения отказоустойчивости. Следом за ним стоит счётчик ABB C11 используемый мной исключительно для технического учета электроэнергии (докладывать вам цифры потребления воздушного теплового насоса и не бегать для этого к уличному щитку). После него стоит два двухполюсных автомата выполняющих также роль рубильников. Левый, с номиналом на 40А используется для обесточивания всей электрической системы дома за исключением воздушного теплового насоса. Правый, соответственно управляет воздушным тепловым насосом). Правее находится терморегулятор антиоблединительной системы (20 метров греющего кабеля в желобе и водостоках) и три автомата: для нее и двух линий уличных розеток (которые в свою очередь запитаны от одного УЗО из следующего ряда).

Второй ряд. В левом углу находится общая заземляющая шина для всех линий. Обратите внимание на коммутацию. Не стоит прокладывать провода за рейками, лучше проводить их максимально открыто. Далее у нас идет линейка УЗО в количество 6 шт, по которым равномерно разделены все потребители в доме. Ток утечки всех УЗО 30 мА, хотя в идеале для санузла стоит использовать УЗО с током утечки на 10 мА.

Третий ряд. Конечные автоматы потребителей по линиям. Слева, справа и снизу располагаются соответствующие нулевые шины отходящие от конкретного УЗО для каждой линии. Они должны быть отдельными, иначе смысла разделения УЗО по отдельным линиям не будет. Автоматы объединены в группы по типам нагрузки.

Как выбирать номинальный ток автомата? Как мы уяснили выше, номинал автомата выбирается исходя из сечения проводника (медный проводник сечением 2,5 мм² выдерживает 25А долговременной нагрузки) и коммутационных устройств (бытовые розетки рассчитаны на ток до 16А). Перевести амперы в ватты все знают как - умножить на напряжение (220 вольт).

20. Крупным планом нижний ряд автоматов. Одножильные кабели коммутируются напрямую под винты, многожильные нужно сначала опрессовать наконечником. Много необоснованных претензий «специалистов» к продукции IEK и очень зря. Это отличный вариант по соотношению цена/качество. Их делают в Китае, России и Турции. И свою функцию они выполняют не хуже «расово-верных» ABB и Legrand. Не верите? Спросите реальных электриков, а не шарлатанов, впаривающих что подороже. Вся Москва после недавней модернизации электрифицирована на автоматике ИЕК, разумеется в миллионных масштабах количественная статистика отказов будет выше, чем в случае иных брендов, которых используется в жилом фонде на несколько порядков меньше. Что плохого может произойти с ИЕКом? А ничего, что может причинить вред человеку. УЗО или автомат после срабатывания просто не включатся обратно и потребуют замены. Вот и все.

21. Собранный щиток в сборе.

22. И раскладка по линиям с подписями. Просто и функционально. Цветом выделены группы по линиям. Если произойдет авария, например на линии с насосом, то отключится только она, а электроснабжение всего дома не пострадает. Многим может показаться избыточным такое количество УЗО. Действительно, достаточный минимум это одно вводное УЗО на весь объект с током утечки на 30 мА. Запомните - УЗО должно быть всегда. Даже если у вас в квартире не модернизированный ввод и используется подключение по TN-C с двумя проводами. Да у вас нет отдельного заземления, да УЗО не отработает ситуацию утечки фазы на корпус прибора без «помощи» человека. Но УЗО защитит человека.

23. Ну и финальные виды розеток в помещениях. Напомню, что на розеточных линиях автомат не должен превышать номинал в 16А (у меня, например линия в спальню сделана кабелем NYM 3x1,5 мм² (я не вижу необходимости включать там нагрузку более 2 кВт), и следовательно автомат на этой линии имеет номинал по току 10А.

24. И про освещение пара слов. Везде в доме стоят недорогие светильники под патрон GU10. Из светодиодных ламп я для тестов заказал несколько моделей из китая, а также взял «российский китай» под брендами Camelion и Woltra. При цене последних около 230 рублей за лампу - честно скажу, что покупать что либо из китая бессмысленно. Все образцы по цене менее 150 рублей за штуку имеют серьезный разброс по цветовой температуре, не говоря о слишком низком (Ra<70) индексе цветопередачи.

Все, что касается электрических сетей подробно и понятно описано в ПУЭ (Правила устройства электроустановок) . Там есть некоторые разногласия между главами, но в целом все верно.

Есть вопросы? Спрашивайте!
Нужна помощь по электромонтажным работам? Обращайтесь!

Партнеры строительства:

В данном тексте речь пойдёт о том, как оборудовать электропроводку в доме своими руками, а так же будут рассмотрены схемы и разводки. Некоторое время назад нагрузка на электросети городов и сёл была незначительной, но в современном мире нагрузка на электросети стала значительно выше.

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

Главное учтите такие детали , как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют и указываете на нём места, где будут выключатели, розетки, и т.п.

На данном этапе очень важно создать схему, где будут указаны места расположения приборов.

Следующим этапом будет указание мест прокладки проводов в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений :

• Последовательный;
• Параллельный;
• Смешанный.

Более экономный вариант считается смешанный.

Для облегчения своей работы делают распределение нагрузки. Например:

• комнат, коридора и кухни;
• Освещение и туалета;
• Розетки в комнатах и коридорах;
• Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал. Для того чтобы упростить прокладку проводки, ее монтаж производят подили в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

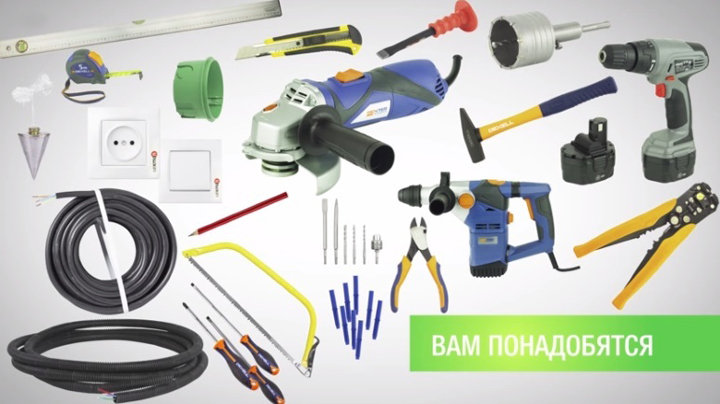

При работе вам понадобятся следующие инструменты:

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают специальные канавки их делают с помощью
