Наверняка, у каждого из нас, хотя бы раз в жизни, возникали вопросы о том, что такое ток, напряжение тока , заряд и др. Все это составляющие одного большого физического понятия - электричество. Давайте, на простейших примерах, попробуем изучить основные закономерности электрических явлений.
Что такое электричество.
Электричество - это совокупность физических явлений, связанных с возникновением, накоплением, взаимодействием и переносом электрического заряда . По мнению большинства историков науки, первые электрические явления были открыты древнегреческим философом Фалесом в седьмом веке до нашей эры. Фалес наблюдал действие статического электричества: притяжение к натертому шерстью янтарю легких предметов и частичек. Чтобы повторить этот опыт самостоятельно вам необходимо потереть о шерстяную или хлопковую ткань любой пластиковый предмет (например, ручку или линейку) и поднести его к мелконарезанным кусочкам бумаги.
Первой серьезной научной работой, в которой описаны исследования электрических явлений стал трактат английского ученого Уильяма Гилберта «О магните, магнитных телах и большом магните - Земле» изданный в 1600 г. В этой работе автор описал результаты своих опытов с магнитами и наэлектризованными телами. Здесь же впервые упоминается термин электричество.
Исследования У. Гилберта дали серьезный толчок развитию науки об электричестве и магнетизме: за период с начала 17 до конца 19 века было проведено большое количество экспериментов и сформулированы основные законы, описывающие электромагнитные явления. А в 1897 году английский физик Джозеф Томсон открыл электрон - элементарную заряженную частицу, которая определяет электрические и магнитные свойства вещества. Электрон (на древнегреческом языке электрон - это янтарь) имеет отрицательный заряд примерно равный 1,602*10-19 Кл (Кулона) и массу равную 9,109*10-31 кг. Благодаря электронам и другим заряженным частицам происходят электрические и магнитные процессы в веществах.
Что такое напряжение.
Различают постоянный и переменный электрические токи. Если заряженные частицы постоянно движутся в одном направлении, то в цепи - постоянный ток и, соответственно, постоянное напряжение тока . Если направление движения частиц периодически меняется (они перемещаются то в одном, то в другом направлении), то это - переменный ток и возникает он, соответственно, при наличии переменного напряжения (т. е. когда разность потенциалов меняет свою полярность). Для переменного тока характерно периодическое изменение величины силы тока: она принимает то максимальное, то минимальное значения. Эти значения силы тока являются амплитудными, или пиковыми. Частота изменения полярности напряжения может быть разной. Например, в нашей стране эта частота равна 50 Герц (т. е. напряжение меняет свою полярность 50 раз в секунду), а в США частота переменного тока - 60 Гц (Герц).
Всем привет, на связи с вами снова Владимир Васильев. Новогодние празднования подходят к концу, а значить надо готовиться к рабочим будням, с чем вас дорогие друзья и поздравляю! Хех, только не надо расстраиваться и впадать в депрессию, нужно мыслить позитивно.
Так вот в эти новогодние праздники я как-то размышлял о аудитории моего блога: «Кто он? Кто тот посетитель моего блога, что каждый день заходит почитать мои посты?». Может быть это прошаренный спец зашел из любопытства почитать что я тут накалякал? А может это какой -нибудь доктор радиотехнических наук зашел посмотреть как спаять схему мультивибратора? 🙂
Знаете все это маловероятно, потому как для прошаренного специалиста все это уже пройденный этап и скорее всего все уже не так интересно и они сами с усами. Им может быть интересно лишь из праздного любопытства, мне конечно очень приятно и я жду каждого с распростертыми объятьями.
Так что я пришел к выводу, что основной контингент моего блога да и большинства радиолюбительских сайтов это новички и любители рыскающие по интернету в поисках полезной информации. Так какого лешего, у меня ее так мало? Будет в скором временя поболее так что не пропустите!
Я вспоминаю себя, когда я искал в интернете какую-нибудь простенькую схемку чтобы с чего-нибудь начать, но постоянно что-то не подходило, что-то казалось заумным. Мне не хватало азов, таких, чтобы можно было по принципу от простого к сложному начать разбираться в интересующей меня теме.
Кстати первая книга которая мне действительно помогла, от прочтения которой действительно начало приходить понимание — это была книга «Искусство схемотехники» П. Хоровица, У. Хилла. Я писал про нее в , там и книжку можно скачать. Так вот, если вы новичок то обязательно ее скачайте и пусть она станет вашей настольной книгой.
Что такое напряжение и ток?
Кстати действительно что же такое электрический ток и напряжение? Я думаю, что никто на самом деле и не знает, ведь чтобы это знать это надо хотябы видеть. Кто может видеть ток, бегущий по проводам?
Да никто, человечество еще не достигло таких технологий, чтобы воочию наблюдать движения электрических зарядов. Все что мы видим в учебниках и научных трудах это некая абстракция созданная в результате многочисленных наблюдений.
Ну ладно об этом можно много рассуждать… Так давайте попробуем разобраться, что такое электрический ток и напряжение. Я не буду писать определения, определения не дают самого понимания сути. Если интересно, возьмите любой учебник по физике.
Так как мы его не видим электрического тока и всех процессов протекающих в проводнике, тогда попробуем создать аналогию.
И традиционно электрический ток текущий в проводнике сравнивают с водой бегущей по трубам. В нашей аналогии вода это электрический ток. Вода бежит по трубам с определенной скоростью, скорость это сила тока, измеряемая в амперах. Ну трубы это само собой проводник.
Хорошо, электрический ток мы себе представили, но а что такое напряжение? Сейчас помозгуем.
Вода в трубе, в отсутствии каких-либо сил (сила тяжести, давления) теч не будет, она будет покоиться как и любая другая жижа вылитая на пол. Так вот эта сила или точнее сказать энергия в нашей водопроводной аналогии и будет тем самым напряжением.
Но что происходит с водой бегущей из резервуара расположенного высоко над землей? Вода устремляется бурным потоком из резервуара к поверхности земли, гонимая силами тяготения. И чем выше от земли расположен резервуар тем с большей скоростью вытекает вода из шланга. Понимаете о чем я говорю?
Чем выше резервуар, тем больше сила (читай напряжение) воздействующая на воду. И тем больше скорость водного потока (читай сила тока). Теперь становится понятно и в голове начинает создаваться красочная картинка.
Понятие потенциала, разности потенциалов
С понятием напряжения электрического тока тесно связано понятие «потенциал» , или «разность потенциалов». Хорошо, обратимся снова к нашей водопроводной аналогии.
Наш резервуар находится на возвышенности что позволяет воде беспрепятственно стекать по трубе вниз. Так как бак с водой на высоте, то и потенциал этой точки будет более высоким или более положительным чем тот что находится на уровне земли. Видите что получается?
У нас появилось две точки имеющие разные потенциалы, точнее разную величину потенциала.
Получается, для того чтобы электрический ток мог бежать по проводу, потенциалы не должны быть равны. Ток бежит от точки с большим потенциалом к точки с меньшим потенциалом.
Помните такое выражение, что ток бежит от плюса к минусу. Так вот это все тоже самое. Плюс это более положительный потенциал а минус более отрицательный.
Кстати а хотите вопрос на засыпку? Что произойдет с током, если величины потенциалов будет периодически меняться местами?
Тогда мы будем наблюдать то как электрический ток меняет свое направление на противоположное каждый раз как потенциалы поменяются. Это получится уже переменный ток. Но его мы пока рассматривать не будем, дабы в голове сформировалось ясное понимание процессов.
Измерение напряжения

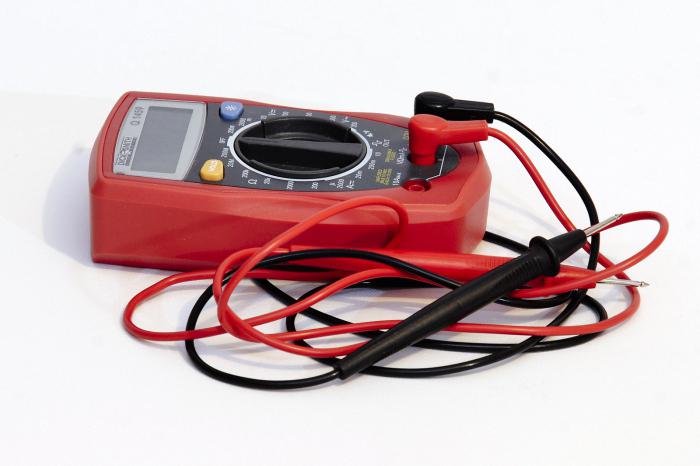

Для замера напряжение используется прибор вольтметр, хотя сейчас наиболее популярны мультиметры. Мультиметр это такой комбинированный прибор имеющий в себе много чего. О нем я писал и рассказывал как им пользоваться.
Вольтметр это как раз тот прибор который измеряет разность потенциалов между двумя точками. Напряжение (разность потенциалов) в любой точке схемы обычно измеряется относительно НОЛЯ или ЗЕМЛИ или МАССЫ или МИНУСА батарейки. Не важно главное это должна быть точка имеющая наименьший потенциал во всей схеме.
Итак чтобы измерить напряжение постоянного тока между двумя точками, делаем следующее. Черный (минусовой) щуп вольтметра втыкается в ту точку, где предположительно мы можем наблюдать точку с меньшим потенциалом (НОЛЬ). Красный щуп (плюсовой) втыкаем в точку, потенциал которой нам интересен.
И результатом измерения будет числовое значение разности потенциалов, или другими словами напряжение.
Измерение тока
В отличие от напряжения, которое замеряется в двух точках, величина тока замеряется в одной точке. Так как сила тока (или говорят просто ток) по нашей аналогии есть скорость течения воды, то эту скорость нужно замерять только в одной точке.
Нам нужно распилить водопровод и вставить в разрыв некий счетчик, который будет подсчитывать литры и минуты. Както так.
Аналогично если вернемся в реальный мир нашей электрической модели, то получим тоже самое. Чтобы замерить величину электрического тока, нам нужно подключить в разрыв электрической цепи нехитрый прибор — амперметр. Амперметр также входит в состав мультиметра. Вы также можете почитать в .
Щупы мультиметра нужно переставить в режим измерения тока. Затем перекусываем наш проводник, и подключаем обрывки провода к мультиметру и вуаля — на экране мультиметра будет показана величина тока.
Ну что дорогие друзья, я думаю что мы не теряли время даром. Ознакомившись с нашими водопроводными моделями в голове начал складываться пазл, начало формироваться понимание.
Ну чтож попробуем проверить его на законе Ома.
- I — ток измеряемый в Амперах (А);
- U-напряжение измеряемое в Вольтах (В);
- R-сопротивление измеряемое в Омах (Ом)
Ом нам говорил, что Электрический ток прямо пропорционален напряжению и обратно пропорционален сопротивлению.
Про сопротивление я сегодня не говорил, но я думаю что вы поняли. Сопротивление электрическому току оказывается материалом проводника. В нашей водопроводной системе сопротивление току воды оказывают ржавые трубы, забитые ржавчиной и прочей какой. 🙂
Таким образом закон Ома работает во всей своей красе что для водопроводной системы, что для электрической. Может быть мне податься в сантехники, уж очень много схожего. 🙂
Чем выше задран резервуар с водой, тем быстрее по трубам будет теч вода. Но если трубы загажены то скорость будет меньше. Чем больше сопротивление воде тем медленнее она будет теч. Если засор, то вода вообще может встать.
Ну и для электричества. Величина тока зависит прямо пропорционально от величины напряжения (разности потенциалов), и обратно пропорционально зависит от сопротивления.
Чем выше напряжение тем больше величина тока, но чем больше сопротивление тем меньше величина тока. Напряжение может быть очень большим, но ток может не теч из-за обрыва. А обрыв это все равно, что если вместо металлического проводника мы подключили проводник из воздуха, а воздух обладает просто гигантским сопротивлением. Вот ток и остановится.
Чтоже дорогие друзья, вот и подходит время закругляться, вроде все что хотел сказать в этой статье я сказал. Если остаются какие-либо вопросы спрашивайте в комментариях. Дальше будет больше, планирую написать череду обучающих материалов, так что не пропустите…
Желаю вам удачи, успехов и до новых встреч!
С н/п Владимир Васильев.
P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!
Конструктор ЗНАТОК 320-Znat «320 схем» — это инструмент, который позволит получить знания в области электроники и электротехники а также достичь понимания процессов происходящих в проводниках.
Конструктор представляет собой набор полноценных радиодеталей имеющих спец. конструктив, позволяющий их монтаж без помощи паяльника. Радиокомпоненты монтируются на специальную плату — основание, что позволяет в конечном итоге получить вполне функциональные радиоконструкции.
Используя этот конструктор можно собрать до 320 различных схем, для построения которых есть развернутое и красочное руководство. А если подключить фантазию в этот творческий процесс то можно получить бесчисленное количество различных радиоконструкций и научиться анализировать их работу. Этот опыт я считаю очень важен и для многих он может оказаться бесценным.
Вот несколько примеров того, что Вы можете сделать благодаря этому конструктору:
Летающий пропеллер;
Лампа,включаемая хлопком в ладоши или струей воздуха;
Управляемые звуки звездных войн, пожарной машины или скорой помощи;
Музыкальный вентилятор;
Электрическое световое ружье;
Изучение азбуки Морзе;
Детектор лжи;
Автоматический уличный фонарь;
Мегафон;
Радиостанция;
Электронный метроном;
Радиоприемники, в том числе FM диапазона;
Устройство, напоминающее о наступлении темноты или рассвета;
Сигнализация о том, что ребенок мокрый;
Защитная сигнализация;
Музыкальный дверной замок;
Лампы при параллельном и последовательном соединении;
Резистор как ограничитель тока;
Заряд и разряд конденсатора;
Тестер электропроводимости;
Усилительный эффект транзистора;
Схема Дарлингтона.
P.S. У нас тут есть своеобразный жлобометр — жадный не заметит соцкнопки, а щедрый делится с друзьями. 🙂
Напряжение - известная величина, используемая во всех световых и аккумуляторных источниках. Что оно собой представляет, какие разновидности существуют, чем измеряют напряжение, в каких единицах измеряется электрическое напряжение и многое другое далее.
Напряжением называется электрическая движущая сила, которая призвана толкать свободные виды электронов от одного атома к другому в определенном направлении. Обязательное требование для протекания зарядов это наличие цепи с замкнутым контуром, который создает условия, для того чтобы их передвигать. Если имеется обрыв электроцепи, то процесс направленного перемещения частиц прекращается.
Обратите внимание! Стоит отметить, что единица напряжения электрической цепи зависит от того, какой проводник имеет материал, как подключена нагрузка, какая есть температура.
Что это такое
Разновидности
Бывает двух видов: постоянным и переменным. Первое есть в электростатических видах цепей и тех, которые имеют постоянный ток. Переменный встречается там, где есть синусоидальная энергия. Важно, что синусоидальная энергия делится на действующее, мгновенное со средневыпрямленным. Единица измерения напряжения электрического тока вольт.
Стоит также отметить, что величина энергии между фазами называется линейной фазой, а показатель тока земли и фаз - фазным. Подобное правило используется во всех воздушных линиях. На территории Российской Федерации в электрической бытовой сети стандартное - 380 вольт, а фазное - 220 вольт.
Основные разновидности
Постоянное напряжение
Постоянным называется разность между электрическими потенциалами, при которой остается такой же величина с перепадами полярности на протяжении конкретного периода. Главным преимуществом постоянной энергии является тот факт, что отсутствует реактивная мощность. Это означает, что вся мощность, которая вырабатывается при помощи генератора, потребляется нагрузкой за исключением проводных потерь. Течет по всему проводниковому сечению.
Что касается недостатков, есть сложность повышения со снижением энергии, то есть в моменте преобразования ее из-за конструкции преобразователей и отсутствия мощных полупроводниковых ключей. К тому же сложно развязывается высокая и низкая энергия.
Обратите внимание! Используется постоянная энергия в электронных схемах, гальванических элементах, аккумуляторах, электролизных установках, сварочных инструментах, инверторных преобразователях и многих других приборах.
Постоянный ток
Переменное напряжение
Переменным называется ток, изменяющийся по величине и направлению периодически, но при этом сохраняющий свое направление в электроцепи неизменно. Нередко его называют синусоидальным. Одно направление, в котором движется энергия, называется положительным, а другое - отрицательным. Поэтому получающаяся величина называется положительной и отрицательной. Такой показатель является алгебраической величиной. В ответ на вопрос, как называется единица измерения напряжения, необходимо отметить, что это вольт. Значение его определяется по направлению. Максимальное значение - амплитуда. Бывает он:
- двухфазным;
Двухфазный
- трехфазным;
Трехфазный
- многофазным.
Многофазный

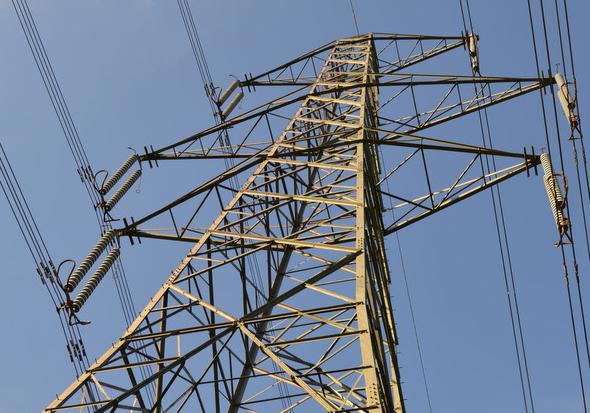

Используется активно в промышленности, на электрической станции, на трансформаторной подстанции и передается в каждый дом при помощи линий электрических передач. Больше всего используется три фазы для подключения. Подобная электрификация распространена на многих железных дорогах.
Обратите внимание! Стоит отметить, что имеются также некоторые виды двухсистемных электровозов, которые работают во многих случаях на переменном показателе.
Переменный ток
Единицы измерения
Измеряется напряженье в вольтах. Обозначается В или Вольт. Одно значение выражено в разности нескольких точек на электрическом поле. Значение 220 вольт говорит о том, что электрическое поле призвано тратить энергию, чтобы протаскивать заряды через всю электрическую цепь с нагрузкой.
Измерительные приборы
Чтобы измерить силу, используется стрелочный или аналоговый, цифровой или электронный вольтметр. Благодаря этим приборам можно измерять и контролировать характеристики сигналов. Также сделать измерения можно осциллографами. Они работают благодаря тому, что энергия отклоняется электронным лучом и поступает на прибор, выдающий показатель переменной величины.
Вольтметр как основной прибор измерения
Напряжение это физическая величина, показывающая размер тока в цепи и оборудовании в вольтах. Ток бывает постоянным и переменным. Отличие в том, что первое понятие обозначает, что ток постоянно меняет свою полярность и протекает в сети переменно. Во втором же случае ток проходит по электроцепи без перерывов. Измеряется вольтметром.
Одной из физических величин, которая была введена для характеристики действия электрического поля, является напряжение. Электрическое поле, оказывая силовое воздействие на заряженные частицы, приводит их в движение, создает электрический ток. При перемещении зарядов совершается работа, что приводит к изменению энергии.
В каких единицах измеряют напряжение
Отношение работы, совершаемой произвольным электрическим полем при перемещении положительного заряда из одной точки поля в другую, к величине заряда называется напряжением между этими точками:
$ U = { A\over q } $ (1)
U — напряжение,
A — работа, Дж,
q — заряд, Кл.
Значит работа электрического поля при перемещении заряда равняется произведению напряжения U между точками на заряд q :
$ A = { q*U } $ (2)
Рис. 1. Работа электрического поля по перемещению зарядов.
При величине заряда равной 1 Кл будет выполняться равенство $ U = A $.
Единица измерения напряжения называется вольт. В кратком написании пишется с заглавной буквы В. Свое название единица получила в честь итальянского ученого Алессандро Вольта (1745-1827г.г.), внесшего значительный вклад в понимание природы электрических явлений.
Из соображений размерности величин и формулы (1) следует, что:
$$ [В] = { [Дж]\over } $$
Таким образом, единица напряжения (1 Вольт) — это такое напряжение на участке цепи или на концах проводника, при котором совершается работа по передвижению электрического заряда величиной 1 Кл (1 кулон) равная 1 Дж (1 Джоулю).
Кратные единицы измерения напряжения
Реальные значения измеряемых напряжений могут быть в десятки тысяч раз как больше, так и меньше одного вольта. Поэтому для удобства записи (фиксации) дополнительно были введены следующие кратные и дольные единицы:
- 1 нановольт — 1 нВ=10 -9 В;
- 1 микровольт — 1 мкВ=10 -6 В;
- 1 милливольт — 1 мВ=10 -3 В;
- 1 киловольт — 1 кВ=10 3 В;
- 1 мегавольт — 1 МВ=10 6 В.
Необходимо помнить, что высокое напряжение представляет большую опасность для здоровья человека. Безопасным значением для человеческого организма считается напряжение 42 В в нормальных условиях и 12 В в условиях с повышенной опасностью (влажность, металлические полы, большая температура).
Как измеряют напряжение
Напряжение измеряется с помощью прибора называемого вольтметром. Различные модели вольтметров могут внешне отличаться друг от друга, но общим для них является принцип работы, основанный на электромагнитном действии тока. Латинская буква V используется для обозначения прибора на электрических схемах и на измерительных шкалах вольтметров.
Рис. 2. Обозначение вольтметра и схема включения вольтметра для измерения напряжения.
При проведении измерений необходимо учитывать следующие моменты:
- Вольтметры для измерения постоянного напряжения отличаются от вольтметров, предназначенных для измерений переменного напряжения. У вольтметров для измерения постоянных напряжений на измерительной шкале должен присутствовать знак “—”, а для переменного напряжения знак “~”. В последнее время часто используется обозначение с помощью аббревиатур из букв английского алфавита AC/DC (Alternative Current — переменный ток, Direct Current — постоянный ток);
- Клеммы вольтметров для постоянного напряжение помечены знаками “+” и “—” или выделены цветом (плюс — красный, минус — синий). При измерениях полярность следует соблюдать, иначе индикаторная стрелка отклонится в другую сторону;
- Вольтметр всегда подключается параллельно к участку цепи, где производятся измерения;
- Рекомендуется вначале провести монтаж всех элементов электрической цепи, а вольтметр подключать в самом конце.
Рис. 3. Примеры различных вольтметров
Все измерительные приборы не должны влиять на результат измерения, то есть должны иметь минимальную измерительную погрешность. Чтобы соответствовать этому требованию, вольтметры имеют очень большое входное сопротивление, поэтому ток, текущий через них, намного меньше тока на измеряемом участке цепи. Тогда падение напряжения на вольтметре становится не существенным.
Что мы узнали?
Итак, мы узнали что напряжение — это физическая величина, равная работе по перемещению заряда 1 Кл в электрическом поле. Напряжение измеряется в единицах, которые называются вольтами. Для измерения напряжения используются вольтметры.
Тест по теме
Оценка доклада
Средняя оценка: 4.5 . Всего получено оценок: 60.
Возможно, ли представить свою жизнь без электричества? Современный человек плотно окружил себя бытовыми приборами, помогающими в жизни. Мы уже не можем представить себя и свою жизнь без умных домашних помощников.
В технике все чаще переходят на использование электроэнергии. Даже транспорт постепенно переводится на электродвигатели, что позволяет уменьшить существенный вред, наносимый природе.
Сегодня мы попытаемся дать ответ на следующие вопросы:
- Что такое электрический ток?
- Что такое электрическое напряжение?
- Как определить напряжение?
- В чем измеряется напряжение?
Что такое ток?
На заре изучения электричества его получали трением одного тела о другое. Больший запас заряда можно было получить во время грозы, используя естественный разряд - молнию. Известно, что этот способ стоил жизни ученику М. В. Ломоносова - Рихтеру.
Сам заряд использовать сложно и нерационально. Необходимо получить его направленное движение - электрический ток. Свойства тока:
- нагревание проводника;
- химическое действие;
- механическое действие;
- магнитное действие.
Их используют в быту и технике. Необходимым условием существования тока считают наличие свободных электрических зарядов и замкнутого проводника.
История вопроса
В 1792 году известный итальянский физик, физиолог и изобретатель заинтересовался выводами соотечественника Луиджи Гальвани о природе импульсов тока в органах животных. Длительное наблюдение за поведением лапок лягушек, закрепленных на металлических крючках, позволило ему сделать вывод, что источником электричества является не живой организм, а контакт разнородных металлов. Именно это обстоятельство способствует протеканию электричества, а реакция нервных окончаний - только физиологическое действие тока.
Уникальное открытие привело к созданию первого в мире источника получившего название «Вольтов столб». Разнородные металлы (Вольта утверждал, что они должны быть удалены друг от друга в ряду химических элементов) прокладываются бумагой, пропитанной жидким «проводником второго рода».
Этот прибор стал первым источником постоянного напряжения. Единица измерения электрического напряжения увековечила имя Алессандро Вольта.
Источник постоянного тока
Основной элемент электрической цепи - источник тока. Его назначение - создавать электрическое поле, под действием которого свободные заряженные частицы (электроны, ионы) приходят в направленное движение. Накапливаемые на отдельных элементах источника заряды (их называют полюсами) имеют различные знаки. Сам заряд перераспределяется внутри источника под действием сил неэлектрической природы (механических, химических, магнитных, тепловых и так далее). Электрическое поле, созданное полюсами вне источника тока, производит работу по передвижению заряда в замкнутом проводнике. О необходимости замкнутой цепи для создания постоянного тока говорил еще Алессандро Вольта.
Поскольку в источниках под действием сил неэлектрической природы происходит движение заряда, значит, можно утверждать, что эти силы совершают работу. Назовем их сторонними. Отношение работы сторонних сил по переносу заряда внутри источника тока к величине заряда называют электродвижущей силой.
Математическая запись этого соотношения:
- Ε = А ст: q,
где Е - электродвижущая сила (ЭДС), А ст - работа сторонних сил, q - заряд, переносимый сторонними силами в источнике.
ЭДС характеризует способность источника создавать ток, но основной характеристикой источника иногда считают электрическое напряжение (разность потенциалов).
Напряжение
Отношение работы поля по передвижению заряда в проводнике к величине заряда получило название электрического напряжения.
Чтобы его определить, нужно величину работы поля разделить на величину заряда. Пусть A - работа, совершенная электрическим полем источника тока по перемещению заряда q. U - Математическая запись соответствующей формулы:
- U = A: q.
Как любая физическая величина, напряжение имеет единицу измерения. В чем измеряется напряжение? По фамилии изобретателя первого в мире источника постоянного тока Алессандро Вольта этой величине дали собственную единицу измерения. В системе интернациональной напряжение измеряется в вольтах (В).
Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл.
- В = Дж/Кл = Н.м/(А.с) = кг.м/(А.с 3).
В основных единицах системы СИ единица измерения электрического напряжения:
- кг.м/(А.с 3).
Необходимая величина
Почему недостаточно, характеризуя ток, вводить понятие силы тока? Проведем мысленный эксперимент. Возьмем две различные лампы: обыкновенную бытовую лампу и лампу от карманного фонарика. При подключении их к разным источникам тока (городской сети и батарейке) можно получить абсолютно одинаковое значение силы тока. При этом бытовая лампа дает больше света, то есть работа тока в ней значительно больше.
Разные источники тока имеют различное напряжение. Поэтому эта величина крайне необходима.
Полезная аналогия
Понимание физического смысла электрического напряжения приходит, если вникнуть в интересную аналогию. В жидкость перетекает из трубки в трубку, если в них существует разность давлений. Ток жидкости прекращается в случае равенства давлений.
Если ток жидкости сопоставить с течением электрического заряда, то разность давлений столбов жидкости играет ту же роль, что и разность потенциалов в источнике тока.
Пока внутри источника тока происходят процессы, сопровождающие перераспределение заряда на полюсах, он способен создавать ток в проводнике. Напряжение электрического тока измеряется в вольтах, разность давлений имеет единицу измерения - паскаль.
Переменный ток
Электрический ток, периодически меняющий свое направление, называется переменным. Создается он источником переменного напряжения. Чаще всего это генератор. Попробуем пояснить: в чем измеряется напряжение переменного тока?
Сам принцип генерации тока основан на явлении электромагнитной индукции. Вращение замкнутого контура в магнитном поле приводит к появлению разности потенциалов в проводнике. измеряется в вольтах и в случае меняющегося тока.
Можно ли утверждать, что напряжение не меняется? Очевидно, что вследствие изменения угла между плоскостью контура и нормалью к нему, создаваемое напряжение изменяется с течением времени. Его значение растет от нуля до некоторого максимального значения, затем падает вновь до нуля. Говорить об определенной величине не приходится. Вводят так называемое действующее значение напряжения:
- U д = U: √2.
Каким прибором измеряется напряжение?
Прибор для измерения электрического напряжения - вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.
Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.
В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.
Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на силу тока в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.
Таблица напряжений
Практическое применение вольтметра
Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.
Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.
Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:
- Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
- Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
- В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная - к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
- Все подключения делают исключительно к обесточенной цепи.
Вредно для здоровья
Действие электрического тока может оказаться небезопасным для человека. Считается безвредным напряжение менее 24 В.
Действие тока под напряжением городской сети (220 В) достаточно ощутимо. Прикосновение к оголенным контактам сопровождается существенным «ударом тока».
Напряжение во время грозы пропускает столь высокий ток через тело человека, что грозит ему летальным исходом. Не стоит рисковать своей жизнью и здоровьем.
