Электрический теплый пол варианты. Какой теплый пол электро выбрать. Плюсами ЭТП являются

Выбирая систему для организации основного или дополнительного отопления своего дома, владельцы помещений задаются вопросом: «Как выбрать теплые электрические полы?». Узнать ответ на него помогут простые советы и подробные отзывы о производителях.

Напольные системы обогрева набирают все большую популярность. Из вспомогательного решения для повышения комфортабельности квартир они превратились в полноценный источник отопления для загородной недвижимости. Греющие элементы каждый год модернизируются и совершенствуются. Производители предлагают заказчикам все больше различных мощных отопительных решений, сориентироваться при выборе которых все сложнее. Как же подобрать оптимальную для ваших нужд отопительную конструкцию?

Преимущества электрических теплых полов

• Универсальность конструкции. Возможность использования в жилых и нежилых зданиях в качестве как вспомогательного, так и основного источника отопления.
• Не портят . Все конструктивные элементы скрыты от посторонних глаз, не нарушают целостности и эстетики интерьера.
• Точность регулировки температур. С помощью термостата можно регулировать температуру в помещении с точностью до 0,1 градуса.
• Простота монтажа. Некоторые виды систем можно установить самостоятельно, не прибегая к помощи специалистов.
• Долговечность. При соблюдении правил эксплуатации электрические системы обогрева прослужат не одно десятилетие.

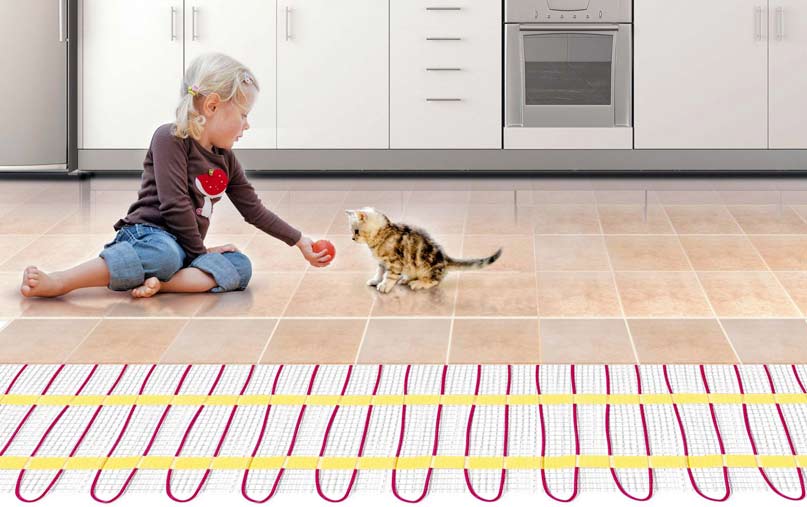

Электрический теплый пол: система, отличающаяся долговечностью

• Равномерный нагрев. Тепло на поверхности распределяется равномерно, что позволяет полноценно прогреть помещение.
• Возможность частичного ремонта. В случае выхода теплого пола из строя можно заменить лишь поврежденный участок, не затрагивая целостность других элементов конструкции.
• Отсутствие дополнительного оборудования. В отличии от водяного пола, для которого потребуется установка котла, для электрического пола не потребуется никаких вспомогательных приборов.
• Безопасность применения. Температура нагревательного элемента не превышает комфортных и безопасных для человека пределов, что исключает вероятность ожогов.

Виды электрических полов в зависимости от типа нагревательного элемента

По типу используемого нагревательного элемента различают следующие виды электрических напольных систем:

• Пленочная. Базовым нагревательным элементом служит пленочный слой. Монтаж такой конструкции требует минимум усилий – пленка укладывается под любое современное напольное покрытие, заливка цементной стяжкой не требуется. Подходит для использования под ламинат, паркет, линолеум. Важно лишь соблюдать температурный режим, рекомендуемый производителем, для каждого отделочного материала. Популярностью пользуются 2 варианта исполнения теплого пола:

1. Углеродная пленка. Лавсановая пленка, между двумя слоями которой проложена сетка из резистивного материала. Выпускается в готовых рулонах, которые можно разрезать на подходящие по размеру полотна. Излучают тепло, преимущественно состоящее из волн инфракрасного диапазона. Такие обогреватели согревают помещение и благотворно воздействуют на весь организм человека, оздоравливая его. Недостатки системы – ее высокая стоимость и вероятность перегрева в зонах с установленной мебелью и техникой.
2. Биметаллические нагреватели. Конструкция из 2 слоев – сплава алюминия и сплава меди. Также излучают волны инфракрасного диапазона и выпускаются в виде разделенных на небольшие секции рулонов. Подходят для обустройства полов плавающего типа, не монтируются в слой плиточной смеси или цемента.

• Нагревательные маты. Нагревательный мат – это уложенный змейкой на сетке из капрона тонкий кабель. Готовые изделия комплектуются термостатом и полностью готовы к укладке. Полотно легко режется на куски подходящих размеров, что позволяет использовать систему в помещениях любой формы и площади. Организовать теплый пол из матов можно на любой стадии строительства, даже когда уровень пола уже выведен, нагревающие элементы очень тонкие и не требуют нанесения слоя цемента.

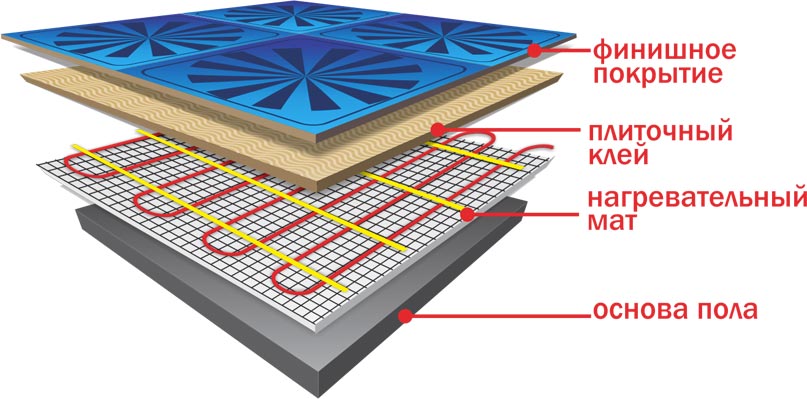

Схема монтажа нагревательных матов теплого пола: с укладкой справится даже новичок

Монтировать конструкцию предельно просто – с задачей справится даже неопытный специалист. Мат можно уложить непосредственно под ламинат «на сухую» или под плитку, предварительно нанеся на нее тонкий слой специального клея. К недостаткам систем относят их довольно высокую стоимость и возможность использования исключительно в качестве дополнительного, не основного, источника отопления.

• Кабельная. Основой конструкции служит одно- или двужильный кабель. Он укладывается змейкой на металлическую основу монтажной конструкции и покрывается слоем цементной стяжки. Отличается более низкой стоимостью по сравнению с нагревательными матами. Кабель укладывают с разным шагом, обеспечивая поддержку определенной температуры даже в холодных помещениях.

Обустройство системы из кабеля стандартной толщины требует обязательного слоя стяжки, не менее 3 см, поэтому такие полы дольше разогреваются. Тонкий кабель не требует обустройства цементного слоя, сочетает преимущества отопительных матов и кабельных систем. Необходим профессиональный и внимательный подход к монтажу.

Совет. Выбирая подходящую систему с учетом критерия стоимости, рассчитывайте не только цену самого пола, но и затраты на его монтаж и заливку строительной стяжки (если конструкция этого требует).

Кабельная конструкция теплого пола: решение со множеством преимуществ, но требовательное к монтажу

Как правильно выбрать теплый электрический пол

Чтобы определиться с подходящей для вашего дома системой теплого пола, оцените следующие критерии выбора:

1. Энергопотребление. Каждый из типов элементов электрических полов преобразует электрическую энергию в тепловую с весьма высоким КПД, практически один к одному. Однако, несмотря на заявленную производителем эффективность, следует учитывать и степень утепления вашего помещения. В домах с тонкими холодными стенами потери тепла будут весьма значительны, поэтому расход энергии растет пропорционально увеличению количества циклов включения/выключения. В этом случае стоит выбрать наиболее дорогие и мощные системы, которые окупят себя в процессе эксплуатации.
2. Назначение. Для стандартных комнат утепленных зданий со стяжкой подойдут кабельные полы, для ванных предпочтительнее использовать стержневые системы обогрева. В помещениях, где стяжку заливать не планируют, целесообразно установить пленочные полы.
3. Надежность и долговечность. Самыми долговечными признаны кабельные системы, ведущие производители гарантируют до 20 лет бесперебойной их эксплуатации. Стержневые и пленочные полы еще недостаточно протестированы, так как являются относительно новыми продуктами на строительном рынке.
4. Стоимость. Не стоит выбирать самое дешевое решение, ведь вы покупаете систему на долгие годы. В случае ее выхода из строя придется нарушить целостность напольного покрытия, тратиться на строительные материалы и замену вышедших из строя нагревательных элементов. Лучше сразу довериться проверенным производителям. Популярностью пользуются полы марок REHAU, DEVI, CALEO, UNIMAT и демократичные по ценам решения от Теплолюкс.

Выбирать теплый пол следует ориентируясь на тип помещения, производителя и энергопотребление устройства

Выше были приведены основные важные нюансы, на которые следует обратить внимание при покупке теплого пола. Разумеется, бывают индивидуальные случаи, однако, чаще всего, перечисленных характеристик достаточно, чтобы соответствующее им покрытие служило долгие годы.

Совет. Приобретая системы от проверенных производителей вы получаете не только гарантию качества, но и возможность воспользоваться сервисным ремонтом и обслуживанием.

Современные напольные системы обогрева могут полностью заменить привычные стояки и батареи. Со временем появляются все более мощные и простые в монтаже конструкции, которые меняют привычные представления об организации отопления в квартире и доме.

Видео: Как выбрать электрический теплый пол

Надежность системы «теплый пол», безопасность, прогрев напольного покрытия не только в комнатах, но и в ванной, на кухне сделают вашу жизнь в квартире, благоустроенной во всех отношениях, поговорим какой же лучшие электрический пол выбрать и как это сделать, и чем он лучше водяного, рассмотрим плюсы и минусы каждого вида и рейтинг лучших производителей.

Сегодня мы познакомим вас с системой «теплый пол». Мы подробно расскажем, какие бывают теплые полы,водяные и электрические, познакомим с преимуществами и недостатками каждого из их видов, сравним их. Мы рассмотрим рейтинг лучших производителей электрического теплого пола, посоветуем, как его выбрать.

Особенности «водяного теплого пола»

В отличие от системы «водяной пол» электрические полы вы включаете в любое время, когда вам это необходимо, выставляя с помощью терморегулятора необходимую температуру.

Независимость теплых электрических полов от центрального отопления является важным их качеством: вы можете включать систему в действие и в то время, когда в других квартирах холодно, и отопление еще не включено.

Электрические полы можно отремонтировать только в месте неисправности, а демонтировать их в данном случае не нужно.

Сравнение видов теплых электрических полов

По типу нагревательного элемента электрические полы делятся на:

Кабельные системы

Греющий кабель представляет собой провод с токопроводящей жилой. Она обладает большим сопротивлением. Благодаря этому из нее выделяется тепло при прохождении тока. Греющий кабель делится на одножильный, двужильный и саморегулирующийся.

Одножильный кабельный провод.

Характеристика одножильной нагревательной системы зависит от производителя. Максимальная мощность 20 вт. Они выпускаются разной длины и удельной мощности. Их применяют, как для основного, так и для дополнительного отопления. Особенностью применения кабеля считается то, что его укладывают в специальную стяжку, выполняемую поверх существующего пола. При этом полы поднимаются на 3см. При монтаже оба конца сходятся в одной точке и подключаются к сети. В этом трудность укладки кабеля.

Двужильный греющий кабель

Двужильный греющий кабель похож на одножильный: он металлический, покрыт изоляцией и экраном. Разница в том, что данный греющий кабель состоит не из одной, а из двух токопроводящих жил, соединенных между собой на одном из концов. Его преимуществом является отсутствие необходимости тянуть другой конец провода в точку подключения. Монтаж системы значительно упрощен. Двужильный кабельный провод наряду с изоляцией каждой жилы имеет изоляцию всего кабеля и армирующую оплетку.

Саморегулирующийся кабель

В саморегулирующемся кабеле роль жил выполняет полупроводник. Он регулирует подачу тепла в окружающую среду. Нагревательный элемент сам меняет сопротивление и уровень нагрева в зависимости от температуры жилища. Данный кабель экономит электроэнергию, но он недолговечен. Важным достоинством саморегулирующегося кабеля является независимость его работы от правильности монтажа. Если даже витки расположены очень близко друг к другу, он не перегорает.

Технология укладки кабельной системы

Перед монтажом кабельного пола на основную стяжку накладывается слой теплоизоляции. Затем на него размещается кабель. Между витками должно быть определенное расстояние. Термодатчик располагается также на полу, рядом с кабелем. Он необходим для контроля температуры. Кабель закрепляется с помощью монтажной ленты и шурупов. Контакты подводятся к терморегулятору. Затем кабель заливается тонким слоем стяжки. Когда стяжка высохнет, можно укладывать напольное покрытие. После этого кабель нужно подсоединить к терморегулятору, который подключается к системе энергообеспечения.

Нагревательный мат

Нагревательные маты представляют собой греющий кабель на полимерной сетке. Нагревающий кабель расположен на сетке с шагом 9см. Ширина мата в основном полметра, а длина зависит от модели. Они работают от электросети.

Нагревательный мат контролируется с помощью терморегулятора, который может задавать необходимую температуру, мощность и время его работы.

Нагревательные маты бывают одножильные и двужильные. Для нагревательных матов применяется кабель малого диаметра, поэтому его можно монтировать в клей под плиткой. Экран из алюмолавсановой ленты делает нагревательный мат безопасным для здоровья людей: он предохраняет от удара электрическим током.

При выборе нагревательного мата следует учесть площадь обогрева. Нагревательный элемент укорачивать нельзя. Удобнее всего взять мат с одним проводом питания, чем с двумя. Терморегулятор мата бывает простым и программируемым. Простой регулирует температуру обогрева. Программируемый устанавливает время, когда он включается и выключается. Такой терморегулятор экономит электроэнергию, потому что включается только тогда, когда жильцы дома.

Монтаж матового пола

Нагревательный мат просто раскатывается на поверхности. У некоторых моделей есть клеящий слой. Нагревательный мат используют тогда, когда невозможно поднять уровень пола. Так, для обычного кабеля необходимо устройство полноценной стяжки толщиной 30-50мм, а для нагревательного мата достаточно размещение в клее толщиной 8-10мм.

Перед монтажом следует начертить чертеж расположения нагревательного мата, терморегулятора, чтобы впоследствии при ремонте напольного покрытия не повредить кабель.

Сначала нужно выбрать место на стене для терморегулятора. Для этого штробится стена. В нее размещается терморегулятор.

Нагревательный мат не требует крепежных элементов. Во время раскатывания его достаточно закрепить в нескольких местах клеем. Сверху нагревательных матов сажают на клей напольное покрытие, при чем его слой должен быть не менее 1см. Таким образом, термоматы оказываются в клеевом слое. После монтажа нагревательные маты подключаются к терморегулятору.

Инфракрасные пленочные системы

Это новый тип полов.

Инфракрасная пленка представляет собой многослойную конструкцию, состоящую из следующих элементов:

Преимущества инфракрасной пленки

Инфракрасные пленочные системы имеют ряд достоинств:

При механическом повреждении пленка может загореться.

Технология укладки инфракрасного теплого пола

Уложить пленку можно и своими руками, лишь подключение к сети доверить электрику.

Нагревательные инфракрасные стержни

Это надежная инновационная система. Соединенные между собой карбоновые стержни подключены к термостату и сети. Большую часть энергии стержневой пол выделяет в виде инфракрасного излучения. Этим он похож на инфракрасную пленку. Нагревательным элементом в нем служит углеродный стержень. Средняя рабочая температура такого пола-50-60 градусов.

Стержневая система теплого пола –это мат, состоящий из двух медных проводников. Они запаяны в полимерную оболочку. Между ними находятся стержни из композитного материала. Объединяет стержни в один элемент медный многожильный проводник. Основной элемент стержневого пола является карбон.

Стержневые полы экологичны и безопасны, долговечны. Срок эксплуатации высок: около 50 лет, потому что саморегулируемая система предохраняет излучатели от перегрева.

Данный способ прогревания полов экономит электроэнергию. Может использоваться при повышенной влажности. Если один излучатель выйдет из строя, то система будет работать.

Недостатки стержневого пола

1. Стержневой пол дорого стоит. Его стоимость значительно выше стоимости инфракрасной пленки.
2. Трудоемкость монтажа стержневого пола заключается в укладке мокрым способом в стяжку или плиточный клей.
3. При ремонтных работах системы сложен демонтаж: необходимо разбивать стяжку.
4. У стержневого пола сложное электрическое подключение. Оно подвластно только высококвалифицированным специалистам.

Монтаж стержневого пола.

Принципы выбора системы «теплый пол»

Вопрос: «Как выбрать электрические теплые полы?» встает перед каждым хозяином квартиры, решившим благоустроить свою жилплощадь данной системой. Прежде всего нужно определить, будет он основной системой обогрева или дополнительной.

Если вы предпочитаете использовать систему в качестве основного обогрева помещения, то и мощность ее должна быть соответствующей 120,0–140,0 Вт/м². Если теплые полы будут дополнительным источником тепла в квартире, то мощность может быть ниже всего 80,0–100,0 Вт/м².

При расчете пола обратите внимание на то, что система должна занимать не менее 70% площади квартиры. Только тогда она будет эффективной.

Перед его укладкой следует предусмотреть, смогут ли электрические сети квартиры выдержать нагрузку при ее работе с максимальной мощностью.

После того, как определились, какова будет мощность электрического пола, важно выбрать вид теплого пола. Под стяжку можно использовать кабельный и стержневой мат, в ванную комнату и кухню целесообразнее уложить нагревательный мат. Под напольное покрытие без стяжки используйте инфракрасную пленку.

Стяжка помогает сохранить тепло при отключении питания. Поэтому кабельный пол долго не остынет, в то время как инфракрасная пленка мгновенно потеряет тепло. Использовать инфракрасную пленку в суровом климате не рекомендуется.

Кабельный и инфракрасный пол надежны, с высоким сроком службы. Если появились повреждения в инфракрасных полах, то возможно заменить лишь секцию, в то время как при выходе из строя кабельного пола нужно менять всю систему.

Рейтинг лучших производителей теплых электрических полов

ENERGY CABLE – является лучшим производителем греющего кабеля. Это британский производитель. Кабельный пол можно укладывать под плитку, линолеум, ламинат.

Радует соотношение цены и качества, простой монтаж.

ТЕПЛОЛЮКС ELITE – российская компания, импортирующая свой товар за рубеж.

Длина двужильного кабеля составляет 23м.

Качество продукции высокое.

DEVI PIPEHEAT – электрические теплые полы, являются лучшими на мировом рынке. Они оснащены системой саморегуляции. Отзывы об изделии положительные и говорят о высокой надежности продукта. Производитель разработал многофункциональный вид электрического теплого пола. Саморегуляция устройства, мощность пленки 50-230 Вт/м2, возможность укладывать инфракрасные полы в любом помещении-достоинства изделия данного производителя.

WARMSTAD – российский производитель стержневого пола, который характеризуется безопасностью, экологичностью, высоким качеством продукции, небольшой ценой.

ELECTROLUX – израильский производитель стержневых полов. Высокое качество, большая площадь, мощность соответствуют цене изделия.

Продукция данного производителя пользуется спросом среди потребителей.

Предоставленные нами сведения о теплых электрических полах: их видах, технологии устройства, принципе выбора помогут вам найти лучшую систему обогрева напольного покрытия. Установив систему теплых электрических полов, вы будете наслаждаться комфортом и уютом в своей квартире.

Ощущение ровного и приятного тепла, которое дает теплый пол электрический, обеспечивает комфорт в помещении. Но подобный вид отопления стал популярным не только по этой причине. Современные интеллектуальные системы управления позволяют рационально использовать электричество и делают этот способ обогрева экономически выгодным.

Виды теплого пола электрического

В зависимости от типа нагревательного элемента, электрические полы бывают следующих разновидностей:

• традиционные кабельные;
• инновационные пленочные;
• стержневые.

Кабельные модели могут поставляться в продажу в виде простого мотка, секций, а также матов, выполненных из специальной эластичной сетки. В последнем варианте используется более тонкий кабель, чем в остальных моделях.

Электрический кабельный пол бывает только конвекционным, а пленочные и стержневые модели работают по принципу инфракрасных обогревателей.

Каждая из разновидностей имеет свои особенности укладки и ограничения по использованию. Если вы решили обустроить электрический теплый пол, характеристики его выбирайте, исходя из того, какой способ монтажа возможен в помещении.

Кабельный электрический пол

Использование для обогрева кабеля уже стало классикой. Для изготовления теплых полов применяют как резистивные, так и более сложные саморегулирующиеся модели. Резистивный кабель может быть одно- или двухжильным, причем второй вариант из-за своих конструктивных особенностей используется для электрического обогрева пола гораздо чаще.

Дело в том, что следствием работы системы является электромагнитное излучение, а применение двухжильного кабеля позволяет несколько уменьшить его интенсивность. Саморегулирующиеся модели устроены намного сложнее обычного нагревательного кабеля. Они способны определять участки, на которых произошел перегрев и снижать, а то и вовсе отключать питание.

Основные правила монтажа кабельных теплых полов

В целом технология монтажа электрического теплого пола примерно одинакова вне зависимости от того, какая именно его разновидность используется. На примере укладки обычного греющего кабеля мы рассмотри основные этапы этого процесса. Особенности и нюансы, которые характеризуют процесс монтажа других моделей, будут рассмотрены в соответствующих главах.

Обустройство любой разновидности электрических полов начинается с выбора места для установки терморегулятора. В стене штрабят выемку для прибора и проводов, которые будут питать систему. В нее же будет уложен проводник для подключения датчика.

После этого готовят поверхность пола. На выровненную и очищенную от мусора плоскость укладывают теплоизоляционный материал. Нагревательные секции располагают сверху и закрепляют монтажной ленты.

Кстати, с использованием кабеля дает возможность выбирать расстояние между элементами в зависимости от того, какая интенсивность нагрева требуется. Например, вдоль холодной наружной стены секции можно укладывать с меньшим шагом, чем в более защищенных частях помещения.

Важно: Следите, чтобы нагревательные жилы не пересекались при монтаже!

После того как укладка завершена, выполняются все соединения электрических проводов. Затем устанавливается внутренний датчик. Его необходимо поместить внутрь гофрированной трубки. Это защитит прибор от повреждений. Трубку с датчиком и подсоединенным проводом размещают между нагревательным кабелем. Осталось протестировать систему на работоспособность. Если сопротивление секций и датчика соответствует данным, указанным в техническом паспорте, то можно приступать к заливке цементно-песочной стяжки.

По прошествии трех суток укладывают финишное покрытие. Теплый пол подключают только после того, как стяжка высохнет окончательно – не ранее, чем через 28 дней. Вы можете самостоятельно оборудовать теплый электрический пол, монтаж - видео которого представлено ниже, не является очень сложным процессом. Главное – следовать инструкциям, которые даются в данном ролике. Но если в процессе просмотра выяснится, что вы не обладаете какими-то навыками или у вас отсутствует необходимые инструменты, то воспользуйтесь услугами специализированной фирмы.

Нагревательные маты – вариант теплого пола под плитку

Теплые маты являются разновидностью традиционного кабельного пола. Нагревательный элемент у них одинаковый – кабель, но при изготовлении матов используются модели с меньшим сечением. Кроме того, такой пол продается в готовом виде – он закреплен на эластичной стекловолоконной сетке. Чаще всего маты используют для обогрева пола, выложенного керамической плиткой.

Нижняя сторона сетки обычно покрыта клеящим составом, который позволяет почти мгновенно зафиксировать конструкцию. Поэтому монтаж теплого пола электрического в данном случае обходится без использования монтажной ленты. После того как нагревательные маты разложены и закреплены, выполняются необходимые соединения и тестирование системы. Затем поверхность заливают раствором для крепления керамической плитки и укладывают финишное покрытие.

Инфракрасные электрические полы

Инфракрасный пол с карбоновыми нагревательными стержнями постепенно становится сильным конкурентом для других разновидностей электрических систем напольного обогрева. Только довольно высокая цена ограничивает пока его повсеместное применение. Это – самый полезный для здоровья способ поддерживать в доме комфортную температуру. Те, кто уже установили стержневой теплый пол, отзывы о нем дают в большинстве своем положительные.

Такой пол можно укладывать даже под поверхность, заставленную мебелью, а также спокойно передвигать ее в процесс эксплуатации. Карбоновые стержни не боятся перегрева потому, что обладают функцией саморегулирования. Карбоновый мат рассчитан на монтаж с использованием стяжки или клея. Он подходит для укладки керамической плитки, но также его можно использовать под другие покрытия.

Для повышения эффективности системы на поверхности пола сначала располагают подложку из теплоотражающей пленки. Для надежности сцепления клея или стяжки с черновым полом в изоляции делают специальные отверстия. Укладка электрического теплого пола осуществляется равномерно по всей поверхности. При необходимости маты разрезаются в тех местах, где находится соединительный провод, на куски нужного размера. После завершения монтажных и проверочных работ, поверхность покрывается тонким слоем цементно-песочной стяжки или клея.

Проще всего выполнить монтаж теплого электро пола пленочной конструкции. Для него не требуется проведения предварительных мероприятий по обустройству поверхности. Такой пол укладывают на теплоотражающую подложку, а сверху стелют выбранное покрытие.

Управление электрическим полом

Система не только подключается к питанию через терморегулятор, но и управляется с его помощью. Это устройство отслеживает уровень нагрева полов и воздуха, считывая показания внутренних и внешних датчиков. Внутренние датчики являются основными, их устанавливают при монтаже теплого пола электрического в стяжку или под покрытие. Вспомогательные датчики регистрируют температуру воздуха. Они обычно располагаются на стене.

Самый простой термостат способен поддерживать в помещении определенную температуру: в случае превышения определенных параметров он просто отключает питание и дает системе возможность остыть. Программируемый терморегулятор для электрического теплого пола работает по более сложной схеме. Его использование позволяет владельцам задавать желаемый алгоритм обогрева помещения.

Некоторые модели имеют набор стандартных программ, учитывающих время суток, выходные или рабочие дни.

Они самостоятельно включат питание перед приходом хозяев и отключат его на то время, пока дома никого нет. На данный момент уже существуют терморегуляторы, которые управляются дистанционно, через интернет или мобильный телефон. Это позволяет владельцам квартиры скорректировать программу в том случае, если изменились планы.

Конечно, за термостат с искусственным интеллектом придется заплатить в несколько раз больше, чем за простую модель. Но расходы окупятся за счет того, что эксплуатация теплого пола электрического будет более рациональной, а потребление энергии – экономным.

Электрический теплый пол: основная и дополнительная система отопления

Использовать электро теплый пол в качестве основной системы обогрева можно только в том случае, если тщательно проведена теплоизоляция помещения. Но даже при соблюдении данного условия такой метод отопления больше подходит для районов с теплыми зимами. В более суровых условиях он будет не очень эффективным и весьма затратным.

Для поддержки комфортного уровня температуры только за счет теплого пола его площадь должна иметь довольно большие размеры – как минимум две трети от всей площади помещения.

Соответственно, если в комнате много мебели, то система не будет выполнять свою задачу в полной мере. Кроме того, потребуется удельная мощность не менее 150 Вт.

Чаще всего монтажом теплых полов занимаются не самостоятельно, а приглашают для этого определенных специалистов. Для того, чтобы проконтролировать качество исполнения, необходимо обладать минимально критичными познаниями в этой области.

Что же вам нужно знать?

В самую первую очередь определитесь с типом теплых полов. Они могут быть двух видов:

Где использовать какие и почему?

Теплые полы как основной и дополнительный вид обогрева чаще всего применяют:

• в загородном коттедже или даче

• в квартире многоэтажного дома

В частном доме, вы сам себе хозяин и вольны выбирать любой тип, вариант и любую схему отопления. Здесь запретов нет. А вот в квартире уже появляются нюансы и ограничения.

Выбор теплого пола в квартире многоэтажного дома

В квартире его можно взять из двух источников:

Система радиаторного отопления неудобна двумя факторами:

Соответственно ваши теплые полы будут большую часть года простаивать.

Во-первых, он не дешевый. А во-вторых, занимает в комнате существенное пространство.

Теоретически подключиться можно, но необходимо обеспечить достаточно низкую температуру для теплых полов. Прямое соединение будет сопровождаться температурой в 70 градусов и выше, а это просто перегреет напольное покрытие.

Второй вариант ГВС – еще хуже. Так как не санкционированный отбор тепла из систем горячего водоснабжения запрещен.

Вы не сможете ни в каких инстанциях легально оформить ваше подключение. А при выявлении подобного факта при проверке, запросто нарветесь на штраф. Плюс заставят за свой счет все демонтировать.

Поэтому водяные теплые полы в многоквартирном доме большинство грамотных специалистов монтировать не рекомендуют:

• от систем отопления неудобно

• от ГВС нельзя

Можно конечно придумать и автономную емкость с водой, однако не забывайте, что правилами запрещено размещать ”мокрые зоны” над жилыми помещениями соседей. А водяной теплый пол как раз таки и будет считаться такой зоной. Если только вы не проживаете на первом этаже.

Остается только вариант с электрическими теплыми полами.

А вот если у вас частный дом, то здесь уже выбор более богатый. Можно остановиться как на электрическом отоплении, так и на водяном. Но что же лучше выбрать?

2 фактора выбора теплых полов

Многие до сих пор в такой ситуации делают свой выбор в пользу водяных теплых полов. Объясняется это тем, что люди боятся влияния электромагнитного излучения на организм, которое якобы оказывают электрические теплые полы.

Тем временем, все производители уже давно обязаны иметь сертификаты и бумаги подтверждающие безопасность их изделий. А все греющие кабели делают экранированными.

Если же учесть сколько вокруг нас всяких WiFi, GSM и прочих сетей, то эл.полы не самое большое зло. Однако большинство это не убеждает в их правоте.

По их мнению, для ванной может быть это еще и сгодится, а вот если это основное отопление во всех комнатах, то любые головные боли или болезни будут автоматически записываться насчет электрических теплых полов.

Водяные же теплые полы абсолютно безвредны.

Ну и второй важный момент – это абсолютная ремонтопригодность водяных полов в любом месте. Причем сделать такой ремонт можно самостоятельно, в домашних условиях.

В случае повреждения греющего кабеля электрического мата, вам придется либо сдирать всю плитку и менять его целиком, либо вызывать специалистов с оборудованием для прожига, и поиска места КЗ тепловизором, с последующей установкой муфт.

Причем поиск некоторых аварий, даже у них может вызвать определенные неразрешимые трудности.

Поэтому безопасность и ремонтопригодность, те два фактора, которые склоняют для многих выбор в пользу водяных теплых полов в качестве основного источника отопления. Электрический же вариант, остается только как дополнительный источник тепла.

А вот факторы которые могут отпугнуть от водяных теплых полов:

Нужен котел, смесительный узел, коллектор и многое другое, без чего легко обходится электрический обогрев.

• постоянные ревизионные работы

Замена воды, накипь на тэнах, поломки насоса, течи из некачественных труб. Короче говоря, многие монтажники на водяных полах зарабатывают в разы больше, и не только при их укладке, но и при дальнейшем обслуживании.

Естественно им выгодно убеждать своих клиентов о вреде электричества и теплых полах на их основе.

Лично ваш выбор должен зависеть от двух переменных:

• бюджета на монтаж и необходимое последующее обслуживание

Если проблем с этим нет, то вперед в магазин за водяными полами.

• отсутствие предрассудков и вера в современные технологии

Если это про вас, то электрический теплый пол, именно то, что вам нужно.

Электрические теплые полы

Две самые популярные их разновидности:

Инфракрасная пленка

На что нужно обратить внимание при выборе инфракрасной пленки?

Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.

В первую очередь смотрите на контакты. Они должны быть припаянными.

Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.

Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.

Под плитку она не подойдет. Зато идеально подходит:

• под ковролин

• линолеум

Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.

Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.

Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.

Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.

Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.

Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:

Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно .

Водяные полы

Пирог с водяными полами в идеале должен выглядеть следующим образом:

• на эту поверхность монтируются трубы с теплоносителем

• затем в пироге идет клеевой слой и плитка или другое покрытие

Примерная толщина всей плиты – 130-140мм. При таком условии все тепло будет расходоваться именно на вашу комнату, а не уходить вниз.

Ошибки и правила при монтаже теплого пола

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

Ничего из этого не должно попасть в вашу стяжку.

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

Системы «теплый пол», предназначенные для основного или вспомогательного отопления жилых помещений в квартирах или частных домах, перестали быть некоей «диковинкой». Они в полной мере доказали свою состоятельность, прочно заняли определенную позицию среди отопительного оборудования, находят все больше сторонников.

Существует две основных категории «теплых полов». Первые из них, водяные, представляют собой контур труб, размещённых в толще пола, по которым циркулирует теплоноситель из системы отопления. Подобная схема достаточно эффективна, но довольно сложна в исполнении, требует масштабных работ, очень точной отладки, приобретения дорогостоящего оборудования, а в ряде случаев – и согласовательных процедур с управляющими компаниями. Поэтому многие хозяева жилья отдают предпочтение электрическому подогреву полов. Хлопот по его монтажу тоже немало, но все же объемы работ и первоначальных затрат — несопоставимы с водяным. Однако, следует помнить, что электрический подогрев может осуществляться по-разному. Поэтому, если есть желание установить дома такой тип отопления, прежде нужно разобраться, как выбрать со знанием дела.

В зависимости от типа обогревательного элемента можно подразделить электрические «теплые полы» на два типа – резистивные и инфракрасные. Существует и более предметное разделение, уже по конструктивным особенностям систем – об этом будет сказано несколько ниже.

А для начала нужно разобраться, чем же хороши подобные «теплые полы», и какая мощность будет востребована для электрического подогрева помещений таким способом.

Достоинства электрических систем «теплых полов »

Во-первых , почему именно подогрев пола создает наиболее комфортные условия для проживания в квартире?

Все дело в том, что именно при такой передаче энергии происходит самое оптимальное распределение тепла в объеме помещения. Для примера, сравним, как проходит этот процесс в комнате с привычными радиаторами, и с подогреваемой поверхностью пола:

Для начала взглянем на левую часть рисунка. Распределение температуры в помещении чрезвычайно неравномерное, причем и по высоте, и по отношению к установленным батареям отопления. Непосредственно у – пиковые температуры, достигающие значений в 60 градусов и выше, то есть даже представляющие определенную опасность в план вероятности получения ожога. Далее, температура воздуха снижается за счет конвекционных потоков, но в области потолка всегда остается повышенной, порядка 25 – 30 градусов, тогда как на уровне пола эти значения минимальны – 18 и даже меньше градусов. Если добавить ко всему этому очень неприятные горизонтальные воздушные потоки, которые сродни сквознякам, то становится понятно, что подобная схема распределения тепла очень далека от оптимальной.

Иное дело, когда подогревается поверхность пола (на рисунке справа). Передача тепловой энергии проходит внизу, а затем нагретый воздух поднимается вверх вертикально, постепенно остывая по мере увеличения высоты. Таким образом, у поверхности пола температуры порядка 25 – 27 градусов, а на уровне головы стоящего человека – около 18. Именно такой микроклимат считается самым комфортным для людей – как не вспомнить старую мудрость «держи ноги в тепле, а голову в холоде». Горизонтальных конвекционных потоков или нет вообще , или же они сведены до минимума и не причиняют никаких неудобств.

Мало того, с помощью «теплых полов» можно выполнить зонированный обогрев, акцентировав его на определенных участках, в так называемых зонах повышенного комфорта, например, в традиционных местах отдыха или детских игр. И наоборот, в некоторых областях, где нагрев не столь важен, можно при монтаже системы сделать его гораздо менее интенсивным, создав «разрежение» при укладке обогревательных элементов. Таким образом, система отличается повышенной гибкостью.

Итак, с главным достоинством теплых полов ясность есть. Теперь подробнее о том, почему многие выбирают именно электрические системы.

• Электрические схемы «теплых полов» — универсальны, тогда как установка водяного подогрева пола в многоэтажном доме может быть попросту запрещена.
• Никаких согласительных процедур, составления отдельных проектов, наличия аппаратуры сопряжения с существующими коммуникациями – не требуется. Расчет производится лишь по реально потреблённой электроэнергии, обычным порядком.
• Водяной пол – это всегда массивная бетонная стяжка, которая и увеличивает нагрузки на перекрытия, и заметно уменьшает высоту потолков в помещении. При электрических системах подогрева стяжка будет тоньше, а при некоторых разновидностях «теплых полов» стяжка и вовсе не нужна.
• Монтаж электрического «теплого пола» намного проще, занимает гораздо меньше времени.
• Электрический обогрев полов при правильном монтаже и отладке в – намного безопаснее водяного. Вероятности аварии с прорывом воды и залитием нижних соседей нет в принципе.

• Электрический теплый пол легко поддаётся самым точным, вплоть до одного градуса, регулировкам. Он может быть включен в систему «умного дома», может быть запрограммирован на наиболее экономное использование электроэнергии с учетом льготных ночных или воскресных тарифов, с минимальным потреблением энергии в период ежедневного отсутствия хозяев с выходом на оптимальный режим нагрева ко времени их прихода и т.п .
• Электрические «тёплые полы» критикуют за неэкономичность в плане расхода энергии и дороговизну оплаты коммунальных счетов. С этим можно поспорить – если система рассчитана, смонтирована и отрегулирована правильно, эксплуатируется «с умом», а в самой квартире хозяевами было уделено серьезное внимание проблемам термоизоляции, то платежи за потребленную энергию по самом оптимальном микроклимате дома всегда будут в пределах разумного.

Какая мощность нагрева понадобится

Какой бы тип электрического подогрева поверхности пола ни был избран, перед приобретением комплекта необходимых элементов и расходных материалов производится обязательный расчет создаваемой системы. Алгоритмы расчета по конкретным моделям могут несколько различаться, но все же общий для всех параметр – минимально необходимая мощность нагрева.

Зависит этот показатель от целого ряда критериев:

• На это влияют климатические особенности конкретного региона, то есть средние показатели зимних отрицательных температур.
• Важное значение имеет ориентированность здания и конкретного помещения по сторонам света, а также относительно сложившейся в данной местности «розы ветров».
• Конструкция самого строения – материал, примененный для возведения стен, их толщина, степень термоизолированности , материал кровли, полов и т.п .
• Полнота и качество проведенных утеплительных работ, в том числе на стенах, цоколе здания, полах. Учитывается, какие установлены окна и двери и насколько велики их термоизоляционные качества.
• Важным критерием является конкретное предназначение помещения, в котором планируется установка системы подогрева пола.
• Наконец, учитывается и конечная температура, которую желают видеть хозяева жилья, устанавливая «тёплый пол» в качестве дополнительного или основного типа отопления.

Система расчета – достаточно сложна и громоздка, и это, как правило, удел специалистов теплотехников. Однако, стоят услуги специалистов — достаточно недешево , и поэтому можно попробовать подсчитать параметры «теплого пола» и самостоятельно, воспользовавшись специальными программами, которые доступны в интернете.

У них обычно – достаточно понятный интуитивно интерфейс, и останется лишь по запросам ввести ряд данных о параметрах своего жилища, чтобы программа произвела необходимые расчеты .

Ну а для тех, кто не любит загружать свою голову подробными расчетами , можно привести усредненные значения, которые будут актуальны для средней полосы России, при условии, что в доме или квартире проведены качественные утеплительные работы, установлены двойные стеклопакеты. (К слову, при несоблюдении этих требований нечего и думать об , так как деньги гарантированно будут улетать в буквальном смысле слова – на ветер).

Следующий важный момент – необходимость термоизоляционного слоя под нагревательными элементами «тёплого пола». Бытует мнение, что такая мера является обязательной только для полов на первых этажах зданий, под которыми нет отапливаемых помещений. В определённой степени - это может показаться справедливым, однако, если разобраться подробнее, то необходимость такой термоизоляции становится очевидной.

На схеме изображены два помещения: под №1 – то, в котором устанавливается система электрического подогрева пола, а под №2 – то, что расположено этажом ниже. Между ними обязательно находится мощное перекрытие №3.

Система электрического подогрева (№4) передает тепловую энергию не только вверх, на лицевое покрытие пола (№5) но и вниз. Если представить, что термоизоляционный слой (№6) не уложен, то огромное количество электроэнергии будет т ратиться впустую, на на грев бетонного перекрытия. Теплоемкость у этой массивной конструкции огромна, и плюс к этому она опирается на капитальные стены, которые также «оттягивают» терло на себя. При этом даже не столь большое значение будет иметь то, какая температура воздуха в нижнем помещении, так как температура самого перекрытия в любом случае будет меньше, и количество тепловых потерь (показаны красными стрелками) будет весьма значительным.

Задача термоизоляционного слоя (№6)– не столько оградить перекрытие от поверхности пола, сколько снизить абсолютно не нужные теплопотери на на грев бетонного массива вниз. Толщина же может быть различной – вот она зависит и от вида электрического подогрева, и от степени утепленности помещения. Например, для некоторых видов «теплых полов» обязательно потребуется достаточно толстая прослойка из пенополистирола, а для других – достаточно подложки из вспененного полиэтилена с обязательны отражающим слоем.

Ниже на диаграмме представлена зависимость количества теплопотерь от толщины утеплительного слоя. По оси ординат в процентах указаны потери от общей тепловой мощности, вырабатываемой системами нагрева. Абсциссы – это толщина утеплительного слоя (в миллиметрах) на основе обычного пенополистирола.

Расчеты проведены для помещения с качественно исполненной термоизоляцией стен, окон, дверей, потолка. Но даже в этом случае отсутствие термоизоляции на полу ведет к потере почти третьей части общего количества тепловой энергии! А вот даже незначительный слой утеплителя сразу же снижает ненужный расход.

Интересная особенность – повышение толщины термоизоляционного слоя позволяет снизить теплопотери практически втрое. Но полностью устранить этот негативный эффект вс е же не получается. И вот значение толщины пенополистирола или пенополиуретана в 35 — 40 мм становится, по сути, оптимальным – дальнейшее ее наращивание, в принципе, не дает видимого результата (потери стабилизируются на уровне 8 – 9 % ). А это означает, что более толстый слой приведет лишь к перестающему быть оправданным уменьшению высоты помещения.

Основные принципы укладки электрических «теплых полов »

При планировании системы электрического и составлении предварительных схем и чертежей ее монтажа обязательно учитываются несколько важных правил: В частности, укладка нагревательных элементов никогда не приводится «в сплошную ».

• Они не должны размещаться под стационарными предметами мебели. Нагрев поверхности пола обязательно предполагает постоянный теплообмен с воздухом в помещении. Если этого эффекта нет, то неминуем перегрев кабельной части с вполне вероятным выходом ее из строя. Кроме того, излишний нагрев в реден и для мебели – деревянные или композитные детали будут рассыхаться и трескаться. Да и с экономической точки зрения – зачем тратить энергию на на грев участков пола, которые никаким образом не принимают участие в общем теплообмене?

• Отступы от стен или стационарных элементов мебели должны планироваться примерно в 50 мм. В местах, где проходят отопительные магистрали (стояки) или же установлены иные нагревательные приборы, этот, интервал должен быть увеличен минимум до 100 мм.
• Обычно считается, что отопление по принципу «теплый пол» будет эффективным в том случае, если площадь покрытия нагревательными контурами составит не менее 70% от общей площади помещения.
• Целесообразно все предварительные расчеты и «прикидки» перенести на графическую схему, сначала в черновом, а затем и в окончательном варианте – это поможет не ошибиться при расчетах необходимого количества оборудования, станет руководящим документом при проведении монтажных работ. Удобнее всего выполнять подобный чертеж на миллиметровой бумаге, с обязательным соблюдением масштаба.
• Обязательно сразу определяется оптимальное место для расположения блока управления (термостата) и термодатчика. Обычно сам блок размещают на высоте примерно 500 мм от пола в том месте, где к нему будет обеспечен беспрепятственный доступ для визуального контроля и мануального управления, и куда удобнее всего будет провести и проводку питания, и контакты самих обогревательных элементов.
• При планировании размещения кабельной части «теплого пола» на поверхности, обязательно учитывается то, что ни при каких обстоятельствах обогревательные провода не могут пересекаться.
• Остальные параметры укладки уже будут являться специфическими особенностями различных схем электрического подогрева.

Теперь, когда с теорией в общих чертах покончено, перейдём к рассмотрению практических вопросов – выбору конкретного вида электрического «теплого пола».

Электрические «тёплые полы» резистивного принципа действия

Резистивный принцип действия означает нагрев металлических проводов при протекании через них электрического тока за счет подобранного сопротивления металлических проводников. Технологически этот принцип исполнен в виде нагревательных кабелей или специальных матов.

Кабели для системы «теплого пола »

Кабели выпускаются тоже в достаточно широком разнообразии. Их можно разделить на резистивные одножильные , двужильные и полупроводниковые с эффектом саморегуляции нагрева.

• Одножильные кабели – самые простые по устройству и самые недорогие по своей стоимости. По большому счету – это обыкновенная длинная «спираль в изоляции», подобно той, что используется во многих обогревательных или бытовых приборах.

Единственная жила выступает и в качестве проводника, и в качестве нагревательного элемента.

Медная оплетка является лишь экраном, подсоединенным к заземляющему проводнику, для того, чтобы минимизировать возможные электромагнитные излучения от кабеля.

С обеих сторон к такому кабелю через соединительные муфты подсоединены монтажные проводники (их еще называют в обиходе «холодными концами»). Очевидно главное неудобство такого кабеля – оба его конца должны сойтись в одной точке, чтобы быть подключёнными к клеммам блока управления – термостата.

Как правило, подобные кабели реализуются в магазинах комплектами строго определенной длины и, соответственно, мощности нагрева. Эти параметры обязательно должны быть указаны в паспорте изделия.

• Двужильные кабеля с точки зрения планирования и прокладки системы «теплый пол» — намного удобнее.

В одном кабеле заключены два проводника. Один из них может использоваться для нагрева, а второй – лишь для замыкания цепи. Есть модели, у которых и оба провода в равной мере выполняют обе функции.

Кабель всегда завершается оконечной муфтой, в которой организовано контактное соединение обоих проводников. «Холодный конец» у двужильного кабеля один – это намного упрощает составление схемы выкладки «теплого пола», так как появляется больше свободы в размещении витков – нет нужды тянуть к термостату второй конец. Для примера – сравните два варианта, представленных на рисунке:

При абсолютно равной площади обогрева схема укладки двужильного кабеля (справа) намного проще. На схеме цифрами показаны:

1 – обогревающий кабель;

2 – «холодные концы»;

3 – соединительные муфты:

4 – кабель термодатчика;

5 – термодатчик;

6 – оконечная муфта.

И в том, и в другом случае использование греющего кабеля, как правило, предусматривает его заливку бетонной стяжкой толщиной от 30 до 50 мм – она, помимо функции выравнивания поверхности пола, будет играть роль мощного аккумулятора тепла. Общая схема будет выглядеть примерно так:

1 – плита потолочного перекрытия;

2 – слой гидроизоляции;

3 – слой термоизолятора . Про материалы и необходимую толщину подробнее было рассказано выше.

4 – Выравнивающая стяжка поверх термоизолятора , толщиной до 30 мм. В ряде случаев, например, при использовании плит экструдированного пенополистирола повышенной плотности, обходятся и без нее .

6 – обогревательный кабель, закрепленный на монтажной ленте (5).

7 – финишная стяжка, толщиной от 30 до 50 мм, которая станет основанием для декоративной отделки пола (8) и весьма емким аккумулятором тепла.

Иногда можно встретить рекомендации по возможной укладке кабельного теплого пола и без стяжки – под настеленным деревянным полом. Однако, это, скорее, является исключением из правил. Кроме того, эффективность такого нагрева все же значительно ниже, чем с использованием стяжки.

1 – термоизоляция (пенополистирол, пенополиуретан или минеральная вата).

2 – плотная алюминиевая фольга, играющая роль отражателя тепла.

3 – металлическая сетка, к которой подвязаны петли нагревательного кабеля (4).

5 – термодатчик, размещенный в гофрированной трубке и подключенные к блоку терморегуляции (8 )

6 – прорези в лагах для пропуска кабеля

7 – финишное напольное покрытие (как правило, деревянный массив).

• Теперь надо разобраться с вопросом, сколько же потребуется обогревательного кабеля для комнаты, и с каких шагом его укладывать на полу.

Исходными данными для расчета являются площадь комнаты, на которой будет проводиться выкладка (общая , за вычетом участков, где размещение кабеля запрещено), и необходимая мощность обогрева на квадратный метр пл ощади (указана в таблице, приведенной выше).

Первым шагом определяется требуемая длина кабеля:

L = S × Р s /Р k

— S – площадь, на которой будет производиться раскладка кабеля. Ее несложно вычислить на вычерченной графической схеме.

— Р s – удельная мощность электрического нагрева на единицу площади (м²), требуемая для эффективного отопления помещения (см. таблицу).

— Р k – удельная мощность конкретной модели нагревательного кабеля – она обязательно указывается в его технической документации.

Теперь несложно определиться с тем, какое межвитковое расстояние должно соблюдаться при укладке кабеля:

Н = S × 100/ L

— Н – интервал между соседними проводниками (межвитковое расстояние) в сантиметрах.

— S – площадь, то же самое значение что и в первой формуле.

— L – определенная ранее длина обогревательного кабеля.

Калькуляторы для расчета длина нагревательного кабеля и шага укладки

Упомянутые формулы введены в предлагаемый читателю калькулятор. Введите значения, и сразу получите требуемую длину обогревательного кабеля.
