Как правильно закрепить тетиву лестницы. Инструкция по изготовлению тетивы для лестницы своими руками. Конструкция лестницы на тетивах

Такие элементы, как тетивы лестниц являются одними из основных, а потому, при самостоятельном проектировании и монтаже, необходимо ознакомиться с правилами их обустройства в первую очередь. Чтобы разобраться в этом вопросе, недостаточно рассмотреть только суть понятия, необходимо разобрать виды конструкций и саму технологию изготовления своими руками.

Виды лестниц

Итак, что же такое тетива лестницы? По своей сути это боковой элемент конструкции, который удерживает ступени и служит своеобразным ограничителем.

В том или ином виде, тетива используется практически во всех моделях лестниц.

Тетива лестницы является опорой для крепления ступеней

Можно выделить следующие виды лестниц на тетиве:

• Приставные. Это самая простая лестница, которая используется в хозяйстве, особенно на дачных участках. Она состоит всего из двух элементов: боковые тетивы и поперечные перекладины, выполняющие роль ступеней. Сделать такую модель своими руками очень просто. Более совершенным видом является стремянка, имеющая дополнительные опоры.
• Складные чердачные . Такие лестницы состоят из нескольких секций. Тетива в этом случае складывается. Для соединения частей могут использоваться каретки, петли и другие подобные крепежи.
• Маршевые. Это разновидность лестниц в наиболее привычном для нас представлении. Такая конструкция при наличии именно тетив, имеет боковые планки или балки, которые удерживают ступени и формируют марш.
• Винтовые . В этом случае рассматриваемый элемент либо вообще отсутствует, либо же располагается с наружной стороны. Очень эффектно выгладит деревянная тетива. Увы, сделать её самостоятельно очень непросто, так как выгнуть таким образом древесину весьма сложно и дорого.

Также можно выделить разные типы лестниц на тетиве в зависимости от способа присоединения к ней ступеней. Этот вопрос следует рассмотреть более подробно.

Разновидности лестниц в зависимости от конструктивных особенностей

Способы крепления ступеней

Именно способы крепления ступеней лестницы на тетиве являются определяющим критерием при составлении классификации подобных элементов. Несмотря на то, что со стороны подобные лестницы выглядят однообразно и незамысловато, на самом деле существует масса вариантов их конструирования.

Чтобы разобраться в том, как сделать своими руками оптимальный вариант тетивы для лестницы, стоит рассмотреть базовые способы монтажа ступеней:

• Врезные. Это стандартный прием присоединения проступей и подступенков к несущей конструкции. В этом случае в тетиве с внутренней стороны прорезается углубление, куда в дальнейшем забивается ступень. Для открытых моделей достаточно одного паза на шаг, а для подступенков обустраивается гребенчатый шаблон. Удобнее всего прорезать пазы ручным фрезером. В качестве альтернативы можно использовать молоток и стамеску, но на это уйдет гораздо больше времени. Когда ступени будут зафиксированы на одной тетиве, с другого края набивается второй элемент.
• Задвижные. В этом случае ступени не просто вставляются в заготовленные пазы, а задвигаются внутрь. Это возможно благодаря тому, что вырезанное углубление имеет открытый выход наружу. Именно в таких конструкциях проступи можно извлечь без полной разборки лестницы.
• Использование уголков. Также можно оборудовать крепление с использованием вспомогательных элементов. Чтобы обойтись без вырезания пазов, можно закрепить на боковины металлические уголки, на которые в дальнейшем будут накладываться проступи.

Варианты крепления ступеней к тетиве

Кроме того, чтобы сделать своими руками прочную и надежную лестницу на тетивах, боковые элементы нужно скрепить между собой с помощью стержней – используйте металлический тяж на гайках или же деревянный на клиньях или болтах. Тяжи располагаются по краям и в центральной части лестницы и предотвращают раздвигание боковин при оказании на них нагрузки при ходьбе по ступеням.

Косоур как разновидность тетивы

Если говорить о маршевых лестницах, здесь очень часто встречаются несколько другие элементы. Ступени не просто врезаются в боковые планки, а укладываются на зубчатые опоры. Эти гребни называются косоуры и они являются разновидностью лестниц на тетиве.

В отличие от обычных тетив, для косоуров характерно наличие гребенчатых выступов. Чтобы сделать их своими руками, необходимо выпилить в планке выступы согласно схеме проекта под расположение каждой проступи. Можно также набить на прямую планку треугольник, то есть именно сам зуб. Такие конструкции имеют свои преимущества в плане большей простоты изготовления, так как не нужно вырезать специальные пазы.

Для некоторых людей использование гребенчатого косоура является более предпочтительным ввиду его декоративного внешнего вида.

Косоуры используются как более простая альтернатива лестничной тетивы

Изготовление своими руками

Так как же сделать лестницу на тетивах своими руками? Для того чтобы украсить свой дом такой конструкцией, для начала нужно определить её высоту, количество и габариты ступеней. Если в приставных лестницах достаточно взять две балки и врезать в них перекладины методом «шип-паз», в полноценных конструкциях объем работ является более значительным.

Чтобы сделать тетиву для лестницы, можно взять деревянную планку подходящей толщины. Для выпиливания пазов рекомендуется использовать шаблон. На нем отмечаются гребни на основании снятия параметров с проступей и подступенков. При этом делается небольшой отступ от края.

Для выпиливания пазов в тетиве используются шаблоны

Для того чтобы вырезать пазы своими руками, перенесите отметки с шаблона на заготовку и обработайте древесину фрезером с насадкой нужного диаметра. Затем внутреннюю тетиву фиксируют на месте строительства лестницы и присоединяют элементы ступеней. В конце они прижимаются со второй стороны другой тетивой и плотно подбиваются. Для надежности можно использовать гвозди и клей. Чтобы лестница не разъехалась не забудьте установить тяжи из расчета один элемент на 4-5 ступеней.

На самом деле, сконструировать подобную лестницу не так уж и сложно. Перед началом эксплуатации убедитесь в прочности соединений и при необходимости установите дополнительные вертикальные опоры. Для этой цели можно использовать деревянные балки, металлические трубки или подвесы, крепящиеся к потолочному перекрытию. Ограждения можно монтировать как на тетиву, так и на сами ступени. Первый вариант более предпочтительный в эстетическом плане.

Лестницы на тетивах часто устанавливаются в многоуровневых квартирах и в частных домах. Эта традиционная лестничная конструкция отличается от других вариантов высоким уровнем надежности, и, в некоторых случаях, привлекательным внешним видом. Для опытных мастеров монтаж лестницы на тетивах не представляет никакой проблемы.

Но, при самостоятельном выполнении работы, понадобится фото или видео инструкция по установке, позволяющая минимизировать количество вопросов, возникающих во время монтажа. Кроме этого, следует заранее изучить все особенности крепления и разметки, а также основные правила их обустройства. Рассматривайте не только суть понятия, но и существующие виды конструкций, а также возможные технологии их самостоятельного изготовления.

Виды лестниц

Тетивы – боковые элементы лестничной конструкции, удерживающие ступени и выполняющие роль ограничителей. Стоит отметить, что в разном виде тетива присутствуют практически во всех конструкциях.

Разнообразие моделей:

1. Приставная. Самый простой вариант из всех возможных. Чаще всего используется на дачных участках. Она включает в себя всего несколько элементов: поперечные перекладины (ступеньки) и боковые тетива. Любой человек может сделать такую лестницу своими руками. Помочь в этом может видео инструкция, записанная опытными мастерами.
2. Складная чердачная. Эта модель состоит из двух секций. В этом случае тетива складываются. В качестве соединительных элементов применяются петли, каретки и другие крепежные элементы.
3. Винтовая. Одна из самых сложных конструкций. Тетива располагаются с наружной стороны. Очень эффектно смотрятся такие модели, выполненные из дерева.
4. Маршевая. Самая распространенная конструкция. Тетива в этом случае формируют марш и удерживают ступени.

Варианты крепления ступеней

Со стороны может показаться, что лестницы на тетивах смотрятся однообразно и незамысловато. Но, это далеко не так. Существует огромное количество вариантов их конструирования.

Для того, чтобы подобрать оптимальный вариант установки, следует изучить возможные способы монтажа ступенек:

1. Задвижные ступени не просто вставляются в заранее проделанные пазы, а аккуратно задвигаются в них. Вырезанное углубление должно иметь не только вход для ступенек, но и выход наружу. В данных конструкциях проступи можно демонтировать, не разбирая всю конструкцию лестницы.
2. Врезные ступени – стандартный прием соединения проступей и подступенков. В тетиве заранее вырезается отверстие, в которое потом забивается ступень. Для того, чтобы проделать пазы, следует использовать ручной фрезер. Если нет фрезера, то можно взять стамеску и молоток. Но, такой способ требует много времени. После того, как ступени будут закреплены на одной тетиве, следует набить второй элемент с другого края.
3. Применение уголков. Этот способ подразумевает под собой применение дополнительных элементов. Для того, чтобы не тратить время на вырезание уголков, можно к боковинам прикрепить уголки из металла. Именно на эти дополнительные элементы в дальнейшем будут крепиться проступи.

Тетива для лестницы: особенности крепления и разметки

Если планируется строить лестницу с врезными ступеньками, то пазы делаются с внутренней стороны. Их глубина должна находиться в пределах от 1,5 до 2 сантиметров. После этого в пазы аккуратно вставляются подступенки и проступи. Работая самостоятельно, помните, что тетива должна иметь вырезы с ровными краями и одинаковой глубиной.

Внимательно относитесь к разметке взаимного расположения пазов на двух опорных балках. Если она будет неровной, то в дальнейшем может произойти непредвиденное перекашивание лестничной конструкции.

Специалисты рекомендуют в таких случаях изготавливать специальные шаблоны, вырезанные из тонкого листа фанеры. Для того, чтобы тетива не превратилась в косоур, направляющие следует крепить на расстоянии 50-ти миллиметров от заранее отмеченной линии.

Разметка для пазов происходит следующим образом. На внутренней стороне балки наносятся продольные линии. От краев балки они должны отступать на 50 миллиметров. Если возникнет такая необходимость, то данное расстояние может быть уменьшено до 30 миллиметров. Далее готовый шаблон аккуратно перемещается по краю с помощью направляющих. Карандашом помечается расположение ступенек.

Помните, что при нанесении разметки на тетиву одной лестничной конструкции, расположение пазов должно быть полностью зеркальным.

Нижняя и верхняя части опорных балок должны полностью совпадать с уровнями полов. А вот вертикальным будет это совпадение или горизонтальным, напрямую зависит от типа конструкции.

Специалисты, знающие все особенности крепления и разметки, не советуют быстро отпиливать лишние концы. Вполне возможно, что они понадобятся для врезки в специальную опорную балку во время окончательного монтажа.

Для того, чтобы получить надежную и очень прочную лестницу на тетивах, крепление боковых элементов лучше всего выполнять при помощи стержней. Это может быть деревянный тяж на болтах или клиньях, а также металлический тяж на гайках. Устанавливаются тяжи с двух краев лестницы и в ее центральной части. Эти элементы позволяют избежать нежелательного раздвигания боковин, которое происходит в случае ходьбы по ступеням и при высокой нагрузке на них.

Инструкция по установке своими руками

Определите высоту конструкции, ее габариты и количество ступенек. Для того, чтобы у вас получилась тетива, возьмите деревянную палку требуемой толщины. Как отмечалось выше, выпиливание пазов следует выполнять с помощью шаблонов.

При самостоятельном вырезании пазов следует скопировать отметки с шаблона на заготовку. Древесина обрабатывается специальным фрезером с насадкой требуемого диаметра.

После этого зафиксируйте на месте строительства внутреннюю тетиву и соедините все элементы ступенек. Когда работа будет закончена, со второй стороны элементы ступенек прижмите другой тетивой и аккуратно подбейте. С помощью клея и гвоздей можно сделать конструкцию более прочной и надежной в использовании.

Установив тяжи, можно предотвратить нежелательное расшатывание лестничной конструкции. Тяжи монтируются из расчета один на 5 ступенек.

В заключение стоит отметить, что сконструировать тетива для лестницы своими руками не так уж и сложно, как может показаться на первый взгляд. Перед тем, как использовать лестничную конструкцию по назначению, следует убедиться в прочности креплений.

Если есть необходимость, то можно установить дополнительные вертикальные опорные элементы. Для этой цели подойдут трубки из металла или балки из дерева. Интересно смотрятся модели лестниц, которые с помощью подвесов монтируются к потолочным перекрытиям.

Что касается ограждений, то их можно устанавливать как на тетиву, так и на сами ступеньки. Здесь все зависит от ваших эстетических предпочтений. Если вы не уверенны, что справитесь с работой самостоятельно, даже при помощи видео инструкции, то лучше обратитесь к специалистам. В компании "Лестницы Мастер" работают мастера, которые выполнят все поставленные перед ними задачи не только быстро, но и качественно. Такая тетива для лестницы гарантировано будет надежной, прочной и эстетически привлекательной.

В загородных домах лестница, в основании которой лежит тетива, считается классическим исполнением конструкции. Внешний вид такого подъема или спуска отличается надежностью и долгим сроком эксплуатации, привлекательностью из-за конструктивных особенностей тетивы.

Самый простой способ обустройства лестницы в доме – купить готовый проект, в котором может быть больцевая система крепления или косоур, деревянный или металлический каркас. При желании сделать устройство на свой вкус, владелец может выполнить подъем самостоятельно.

Одним из важнейших нюансов изготовления является шаблон для фрезеровки тетивы лестницы своими руками. С его помощью крепление ступеней во внутренние пазы будет надежным и незаметным снаружи.

Лестница с тетивой

Тетива в конструкции является главной несущей балкой. Опорный элемент такого типа используется парно, но допустимо одну из сторон конструкции крепить больцами к стене, а вторую фиксировать на тетиве. Тетива имеет внутренние пазы, в которые вставляют ступени с подступенками или без них.

Вариантов крепления ступенек может быть несколько, но для всех нужны специальные пазы, сделать которые можно, используя фрезерование. По сравнению с косоуром в основе конструкции, тетива смотрится более массивно, но считается самой безопасной.

Громоздкость может придать закрытый тип ступеней, когда делается подступенок, но в таком случае ощущение комфорта и безопасности у владельца выше. Подобная сплошная модель будет стоить дороже, поскольку материал задействован в большем количестве.

Особенности проектирования тетивной лестницы

Специалисты рекомендуют избегать крутого подъема при обустройстве тетивы. Расчет параметров конструкции должен учитывать высоту потолка, при их низком расположении нужна лестница облегченная. Для этого могут использоваться больцы, фиксирующие одну стороны к стене. Тетива для лестницы из дерева или металла требует большого количества свободных квадратных метров.

В тетиве находятся пазы для фиксации ступеней. Их расположение внутри балки позволяет сделать крепление незаметным, но из-за расположения проступей со временем появляется скрип или прогиб. Рекомендуется использоваться износоустойчивый материал для ступенек, а пазы обрабатывать клеем против шума. Лестница изнашивается в первую очередь в ступеньках, которые принимают наиболее частые нагрузки.

Сделать тетиву своими руками можно в домашних условиях и без помощи мастеров. Для этого в балках, каждая из которых опорный элемент, делается несколько пазов в 2 см глубиной. Чтобы не было расхождения ступеней, пазы должны быть точно зеркальными и ровными.

Добиться такой точности, чтобы не дрогнула рука, можно с использованием заготовки. Шаблон для фрезеровки тетивы лестницы своими руками готовится быстро, но со строгим соблюдением последовательности действий.

Шаблон можно сделать самостоятельно, для этого к листу фанеры прибивают планки. Фрезеровка предполагает отступ от края на 5 см, в противном случае тетива станет косоуром и лестница будет не так надежна. Пазы в балке делаются ручным фрезером, который сделает их аккуратно и быстро.

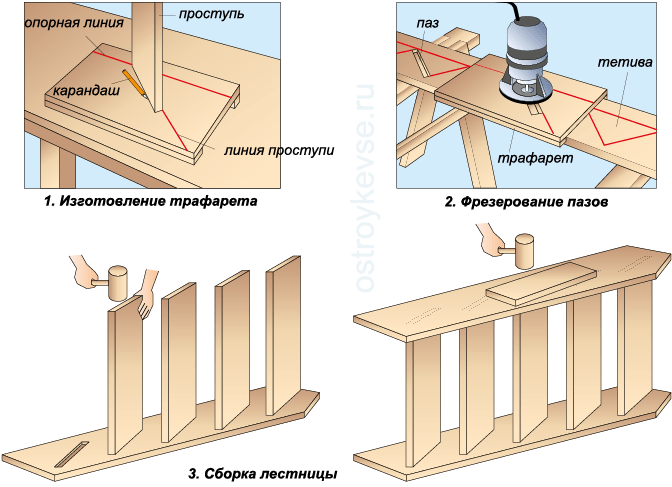

Изготовление тетивы по шаблону

Фрезерование проходит в следующей последовательности:

1. К листу фанеры крепят два бруска, которые будут параллельны тетивной кромке. Нужно обращать внимание на расстояние между брусками. Проверочной величиной является тетива по ширине;
2. Для проведения опорной линии шаблон кладут на заготовку. Балочная и опорная линия должны совпасть. Для фиксации трафарета используется небольшой груз или рука;
3. Шаблон для ступеней освобождается от рейки и укладывается на трафарет, по которому будет вестись фрезеровка. Уровень должен совпасть опорными линиями;
4. Пунктиром наносят места проступей;
5. Ступень двигается к трафарету так, чтобы край касался проступной линии, делается черта маркером.

После этого выполняется фрезеровка пазов. Можно использовать лобзик или дрель. Лестница кладется на козлы, поверх крепя шаблон. Фрезерование выполняется после совмещения линий.

Делаем шаблон своими руками

Выполнить свой шаблон достаточно легко, чтобы не искать готовый в магазинах. Необходимо выбрать диаметр фрезы для пазов и размер копировального кольца в ручном фрезере. В большинстве инструментов эти параметры стандартны – фреза в 16 мм и кольцо в 21 мм. Фрезеровка будет по шаблону в 2,5 мм, добавляется небольшой припуск на разметку.

Для того чтобы кольцо было точным, его необходимо обкатать, прижимая одной стороной к трафарету. Такое фрезерование позволит добиться точности выполнения. Изготавливается шаблон, по которому будет вестись фрезеровка паза тетивы. В нем указывается ступень и свой размер подступенка, после чего выполняют крепление струбцинами к тетиве. Выполняется фрезерование на нужную глубину, после чего паз для крепления ступеней готов.

Шаблон можно купить готовый, что позволит перенести на него размеры и фрезеровочные пазы лестницы без полной разметки. В нем есть несколько упоров и Г-образные струбцины, которые удерживают лестничный каркас и позволяют точно сделать отверстия. Готовый трафарет дает возможность работы с прямыми углами в местах стыковки подступенка со ступенью. Для работы на стойке с другой стороны шаблон переворачивается и снова готов к применению.

Шаблон для фрезеровки тетивы лестницы

Использование готового универсального трафарета позволяет легко и точно варьировать размеры для разных лестничных конструкций. Это может быть удобно для мастеров, которые занимаются изготовлением и монтажом лестниц под заказ.

Проступи в таком шаблоне меняются по толщине от 18 мм до 55, при этом фреза может быть диметром от 15, а кольцо копировального типа – от 27мм. В некоторых случаях производители поставляют в комплекте фрезы нужного размера.

Основные принципы построения лестницы на тетивах не отличаются от построения лестницы на косоурах. Лестничные проемы, опирания тетив на нижнюю и верхнюю балки, строятся по тем же принципам, что и в лестницах на косоурах. Главное отличие этих лестниц в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски (косоуры) сверху, а в лестницах на тетивах ступени находятся между досок (тетив). Под действием вертикальной нагрузки на ступень проступь прогибается вниз и выпрямляется после снятия нагрузки, при этом на ее концах возникает распор. Чтобы тетивы не «расползлись» в стороны, их обычно соединяют металлическим прутком диаметром 8–12 мм с резьбой на концах и гайками. Либо используют тяжи других конструкций (рис.41).

Рис. 41. Лестница на деревянных тетивах с врезными ступенями

Наиболее распространенная конструкция - лестница с врезными ступенями. При ее изготовлении в тетиве выполняют вырезы - пазы глубиной 15–20 мм, в которые вставляют проступи и подступёнки. Для плотного прилегания проступи, пазы тетивы делают с ровными плоскостями и одинаковой глубины.

Во избежание перекашивания конструкции особое внимание следует уделить точности разметки пазов. Для разметки используется шаблон, практически аналогичный шаблону для косоуров, изготовленный из листа фанеры. С разницей лишь в том, что деревянные планки в этом случае прибиваются с отступом в 50 мм. Если отступ не делать тетива будет прорезана до самой кромки доски и превращена в косоур. Размер отступа величина не принципиальная, его можно сделать 40, 30 или 20 мм. В процессе разметки помните, что тетивы являются не одинаковыми деталями, а зеркальным отображением друг друга.

Разметка проступей и подступёнков осуществляется перемещением шаблона вдоль кромки тетивы. Для этого вдоль длинной кромки тетивы наносят опорную линию на расстоянии от кромки доски 50 мм (или на выбранном расстоянии). При перемещении шаблона по тетиве карандашом отмечается линия ступеней, вершины которой должны лежать на опорной линии тетивы. На концах тетивы продленная линия разметки проступи будет соответствовать уровню пола, а с другого конца перпендикуляр к вершине линии подступёнка будет соответствовать уровню пола второго этажа или междуэтажной площадки. Эти концы иногда советуют сразу отпилить, но все-таки лучше примерить тетиву по месту и вполне вероятно, что концы тетив будут использованы для врезки в перекрытия.

Пазы для проступей можно изготовить ручным инструментом, однако лучше воспользоваться ручной фрезерной машиной. Из какого бы материала ни была изготовлена тетива, из цельной доски или модифицированной (клееной) древесины, в любом случае пазы под ступени придется выбирать наискосок к направлению волокон. Для выполнения качественного паза удобнее воспользоваться электроинструментом и фрезеровать тетивы по фанерному трафарету. Для изготовления трафарета прибейте два бруска к прямоугольному куску фанеры параллельно кромкам тетивы так, чтобы расстояние между ними было равно ширине тетивы. Положите трафарет на тетиву и нанесите на нем опорную линию. Снимите рейки с шаблона ступени и положите его на трафарет для пазов так, чтобы совпали опорные линии. Проведите линии, соответствующие сторонам ступени. Поставьте проступь на трафарет к линии проступи и обведите ее. При необходимости расширьте размер отверстия на расстояние, равное расстоянию между фрезой и круглым фланцем фрезерной машины (рис. 42).

С помощью дрели и лобзика сделайте в трафарете увеличенное отверстие для проступи. Положите тетиву на козлы и установите трафарет на тетиве. Совместите линию первой проступи с линией проступи трафарета и временно прибейте трафарет к тетиве. Пройдите тетиву фрезой на глубину 15–20 мм в два–три прохода. В завершение работы обработайте углы пазов долотом.

Перед сборкой лестницы торец ступени и паз промазывают клеем. Разновидностей клеев для деревянных поверхностей существует достаточно много. Нет необходимости описывать какой-либо из них, инструкция по применению клея предлагается вместе с ним. В случаях, если пазы тетивы испорчены и ступени заходят в них недостаточно плотно, применяется метод расклинивания ступеней в пазах либо ступени укрепляются штырями, шпильками, болтами, шурупами и т.д.

При устройстве соединения на клиньях нужно пазы тетивы расширить с уклоном к задней части, чтобы они получили форму трапеций. Проступь, вставленная в пазы, расклинивается снизу деревянными клиньями, которые прижимают ее к верхней стороне выемки (рис. 43). Нередко для увеличения надежности соединения проступь дополнительно прикрепляют к тетиве шурупами, которые ввинчиваются с наружной стороны тетивы. Головки шурупов заглубляют в древесину тетивы и зашпаклевывают либо шурупы вкручивают глубоко в тетиву, отверстия заклеивают деревянными пробками и зашлифовывают.

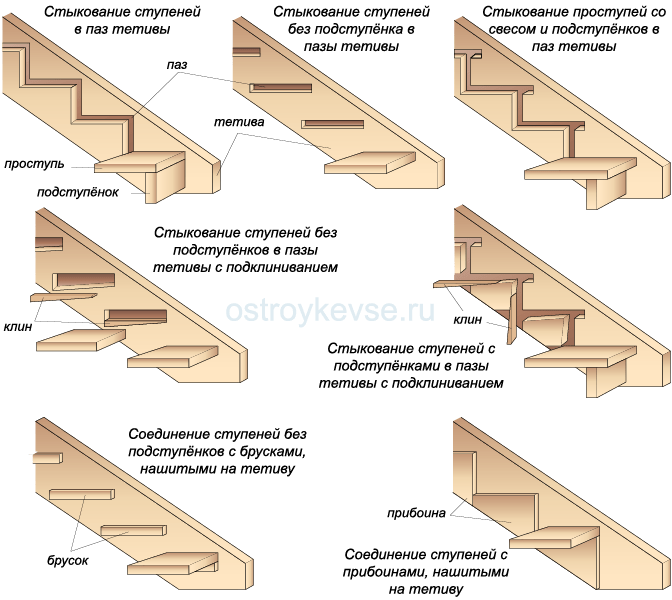

Возможны и другие способы крепления ступеней к тетивам. Проступи крепят к ним с помощью брусков квадратного и треугольного сечения, с помощью прибоин либо на стальных крепежных элементах. В этих случаях тетивы лестницы должны быть выполнены из строганных досок, быть гладкими, без пазов. К ним с внутренней стороны крепятся шурупами короткие бруски или прибоины. Ступени крепятся непосредственно к ним.

Скрепление проступи и подступёнка между собой производят несколькими методами (рис. 38), аналогичными соединениям лестниц по косоурам.

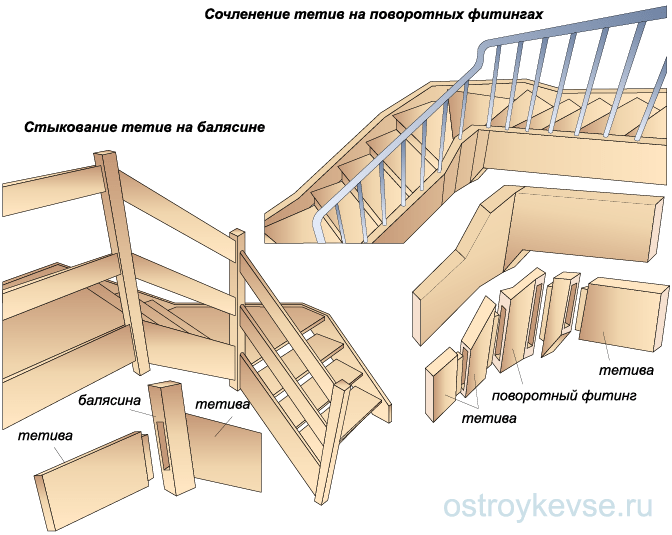

При устройстве поворотов лестницы на тетивах, не имеющих междуэтажных площадок, можно воспользоваться приемом, описанным для лестницы на косоурах, то есть использовать центральную опорную стойку или стыковать тетивы на балясинах ограждения (рис. 44), либо использовать вставные поворотные фитинги.

Стыкование тетив лестницы на балясинах - красивое и изящное конструкторское решение, которое дает прочное и надежное соединение. В этой конструкции лестницы напряжения, возникающие на тетивах (в нижнем поясе лестницы), переносятся на ограждения (в верхний пояс лестницы). Иными словами, на нагрузку, возникающую при использовании лестницы, работает вся лестница: тетивы, балясины и ограждение. Получается единая жесткая пространственная система.

Сочленение тетив на поворотных фитингах более сложное в исполнении, позволяющее не ограничивать проектирование лестницы одним видом ограждения. По сути, этот узел представляет собой усеченный вариант сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой стыковались тетивы в предыдущем варианте, здесь заменяется короткими кусками тетив. К этим узлам предъявляют повышенные требования к качеству врезок и материала тетив.

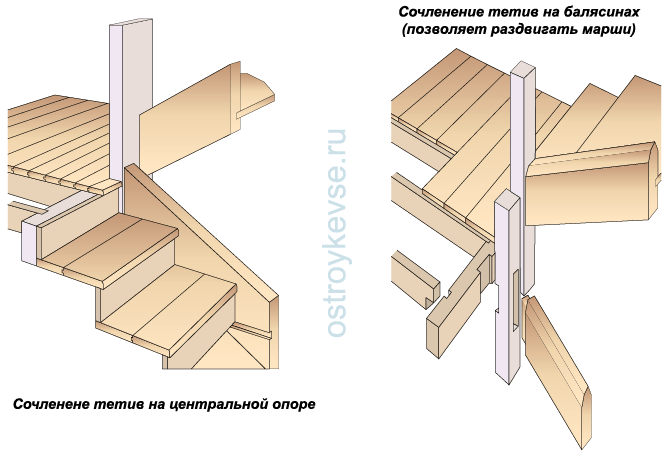

Укрепление тетив двухмаршевых лестниц (рис. 45) достигается аналогичными приемами:
- на площадочную балку крепится центральная опорная балясина, в которую врубаются внутренние тетивы восходящего и нисходящего маршей либо тетивы укрепляются болтами к боковым ее граням, пристенные тетивы прибиваются к стене;
- на площадочную балку крепятся две стойки уменьшенного сечения, в одну из них врезается шипом тетива восходящего марша, а в другую - нисходящего.
Лестничные площадки, чаще всего, изготавливаются из дощатого пятидесятимиллиметрового настила (преимущественно шпунтованного), уложенного поверх площадочных балок, а у стен лестничной клетки - поверх пришитых к ним брусков. Снизу по площадочным балкам делают подшивку.

Чаще всего для тетив применяется модифицированная древесина (клееные доски), а все врезки выполняются на клее. Нужно учесть, что узлы лестницы на деревянных соединениях - это скрип и постепенное расшатывание узлов. Поэтому, при недостатке опыта в столярных работах, для соединения тетив все-таки лучше использовать металлические стяжные изделия, которые могут зафиксировать узлы стыкований на весь срок эксплуатации лестницы. А для того чтобы лестница не рассыхалась, под лестницей или в непосредственной близости от нее желательно поместить большое растение с крупными листьями, которое будет повышать влажность воздуха, например, комнатную пальму.

Лестница, сооруженная на тетивах, является классическим случаем. Данные конструкции имеют высокий уровень прочности, отличаются респектабельностью. В данном случае особую роль играет тетива. Что это? Чтобы ответить на этот вопрос, мы подготовили данную статью.

Тетива – боковые несущие балки, имеющие пазы. В эти пазы вставляются ступени. Так получается лестница. Однако есть другой вид конструкции. В таком случае одну сторону пролета крепят на тетиву, а вторую при помощи болец к стене.

Кроме этого, встречаются лестницы на тетиве, у которых есть подступенники или нет. Если речь идет об открытой лестнице, у которой нет подступенников, то это достаточно легкая конструкция, которая полностью просматривается. В другом случае марш смотрится массивно, однако является более надежным. У человека не возникает чувства опасения, что он оступится и попадет ногой между двумя ступенями, что может привести к травме. Что касается цены на сплошную лесенку, то она будет выше. Фото таких лестниц можно увидеть в интернете.

Итак, мы вкратце рассмотрели, что такое тетива. Узнали, что это такое. Теперь перейдем к особенностям проектирования.

Особенности проектирования

Если Вы посмотрите фото или видео материалы о том, как делается лестница своими руками, то сможете выделить несколько особенностей. Основная особенность, бросающаяся в глаза – многообразие конструкций. Это могут быть лестницы прямые или поворотные, много- или одномаршевые, с забежными ступеньками или с оборудованными площадками. Но в любом случае, для лестниц необходимо выделять немало места.

Лестницы, в которых используется тетива, не рекомендуется ставить круто. При этом стоит учитывать высоту потолков. Если речь идет о помещении с низкими потолками, то целесообразно соорудить легкую конструкцию. Как вариант – вдоль стены, крепленную больцами. В случаях, когда у Вас есть много свободного пространства, лучше всего сделать лестницу на тетиве.

Ступеньки крепят к пазам, которые находятся на тетиве. Пазы располагаются на балке. Так как проступи не находятся на балке, спустя некоторое время могут начать издавать скрип или прогибаться. Если внимательно посмотреть фото, можно увидеть, из-за чего могут возникать неприятности.

Важно! Сделать установку своими руками ступеней в пазы намного труднее, чем провести укладку на косоуры. Это ведет к тому, что лестница будет дороже.

Конструкции их дерева с врезными ступеньками

Чаще всего используют именно данный способ. Тетива своими руками легко изготавливается. Для этого в каждой деревянной доске необходимо сделать пазы примерно на 2 см. При этом старайтесь сделать пазы одинаковой глубины с точностью до миллиметра и максимально ровными. В противном случае ступень начнет «ходить». Для ровной разметки расстояния используйте шаблон, который можно вырезать из куска фанеры.

Изготовление шаблона

Для того, чтобы сделать шаблон своими руками, необходимо прибить к заготовке из фанеры планочки. Отступ делать примерно в 5 сантиметров от каждого угла. Если Вы не станете «заморачиваться» этим, то рискуете прийти к тому, что тетива станет косоуром.

Важно! Если у Вас в проекте должна быть лестница, которая имеет две боковые тетивы, обращайте внимание на то, чтобы балки имели зеркальное соотношение во время прорезывания пазов.
