Как прокачать гидравлический домкрат, и остальные вопросы по обслуживанию подъемников. Ремонт гидравлического домкрата. Причины поломок и их ликвидация Не держит домкрат гидравлический подкатной 3т

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Гидравлический домкрат состоит из 3 составляющих:

Корпуса.
Поршня.
Рабочей жидкости.

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями - для поднятия автомобилей. Используется как узел в трубогибе или прессе.
Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

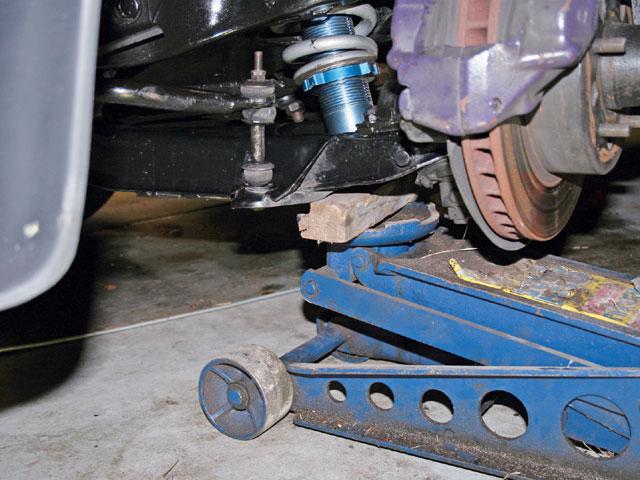

Подкатной вид

Внешне - это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

Крупные габариты и большой вес изделия.
Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали - для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие - как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

Необходимо слить масло. Для этого готовится специальная емкость.
Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

Запрещается подъем груза, превышающий допустимый.
Работа ведется плавно, без рывков.
Установку можно вести только на ровную поверхность.
Перед работой все подвижные соединения смазываются.
Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
Есть еще и , который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла . Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

Используя гаечные ключи, откручиваем крепежи;
Извлекаем клапан стравливания жидкости и поршень;
Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
Проверяем и меняем старую резинку в случае необходимости;
Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Как залить масло в домкрат - пошаговая схема

Шаг 1: Промывка механизма

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Шаг 2: Заливка масла

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения "слив". Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока "топливо" нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

В наши дни гидравлические домкраты нашли широчайшее применение, как оборудование необходимое для замены колес или для небольшого ремонта автомобиля в пути или в условиях гаража. Шиноремонтные мастерские и вовсе невозможно представить без подкатных домкратов. У каждого автовладельца в багажнике или инструментальном ящике обязательно имеется данный инструмент.

Гидродомкрат - это механизм, состоящий из нескольких подвижных элементов, систем гидравлики и транспортировки колес, и прочих деталей, и как любой механизм, он нуждается в своевременном обслуживании, и время от времени подлежит повреждениям ввиду неправильного использования, или возрастного износа.

Наибольшее применение в автомобильной отрасли нашли бутылочные гидравлические домкраты, подкатные гидродомкраты. Достаточно редко используются пневмогидродомкраты ввиду своей дороговизны и необходимости наличия компрессора.

Бутылочные домкраты наиболее просты конструктивно, отличаются малым весом, габаритами, низкой ценой, широким диапазоном развиваемых усилий, но обладают двумя существенными недостатками:1) большой высотой подхвата, что делает невозможным их использование для автомобилей с малым клиренсом; 2) отсутствием колес, что приводит к неудобству при установке под автомобиль. Чаще всего у данного вида домкратов встречаются неисправности клапанов, вентиля спуска, и уплотнительных манжет.

Подкатные гидродомкраты нашли широкое применение в шиномонтажах, гаражах, автосервисах, реже, у частных автовладельцев. Как правило, такие домкраты имеют внушительные габариты, что исключает их перевозку в багажнике, но очень удобны в эксплуатации в условиях мастерской на ровной поверхности. Они имеют колеса, что позволяет произвести установку практически в любое доступное место автомобиля. В таком домкрате часто ломаются колеса, выходят из строя гидравлические элементы, повреждаются различные механические детали.

Пневмогидродомкраты бывают как подкатного, так и бутылочного типа. Они унаследовали все преимущества, недостатки, и неисправности своих ручных прототипов, но имеют дополнительное устройство - пневмогидронасос, который исключает применение физических усилий для подъема автомобиля и облегчает данный процесс используя силу сжатого воздуха. Само-собой данный насос тоже периодически выходит из строя.

Ремонт домкратов состоит из трех этапов: диагностики, подбора или ремонта необходимых комплектующих и, монтажа деталей. Цена ремонта гидродомкратов зависит от типа поломки, цены ремкмплектов, разновидности самого домкрата.

Компания "Серво" осуществляет ремонт домкратов следующих производителей:

AE@T . Станкоимпорт. Tongrun . АРМАДА

Airline . Atis . KS Tools . Stayer

Matrix . Heuner . Brann . Tor

Ombra . Kraftwell . Toe Jack . Белавтокомплект

Nordberg . Bolk . OMA . OMAS

Stels . Forsage . ProTech . Unitraum

Wiederkraft . JTC . Rotary . Winntec

Зубр. Kraft . Skybear . Ton Floor Jacks

Aist . Titan . Torin . Trommelberg

Euro-lift . Werther . Skyway . Ktaftool

Hydraulic toe jack

Техносоюз. Сторм. Сорокин. RST

Другиой гидравлики неизвестных производителей

Во всех работах, где груз нужно поднять на незначительную высоту, используется гидравлический домкрат.

Чаще всего его можно увидеть в слесарных мастерских, на строительных площадках, в цехах по ремонту оборудования.

Но, как и в любом другом механизме, в его работе происходят сбои, и тогда ремонт неизбежен.

Агрегат работает на жидкости, поэтому основная неисправность такого подъемного механизма - это протекание масла. Из-за недостаточного количества масла в рабочую полость попадает воздух, что замедляет или делает невозможной работу подъемника.

Возникшие проблемы можно решить одним из трех способов:

обратиться в мастерскую;
выполнить ремонт гидравлического ;
выбросить старый механизм и купить новый.

Чаще всего выбирается самый простой и менее затратный способ - ремонт своими силами.

Для выяснения причины поломки домкрат необходимо разобрать. Старая жидкость сливается в специально подготовленную емкость. Далее надо извлечь поршни и обследовать их на предмет присутствия ржавчины.

Самая главная деталь в конструкции домкратов - это шток. Он проверяется на изогнутость. Если имеет место деформация, то с уверенностью можно констатировать - ремонт гидравлического домкрата невозможен.

Необходимо обследовать клапан, пропускающий масло. Он также может выйти из строя из-за механической деформации. В этом случае его заменяют на новый. Но чаще всего клапан просто грязный, шарик неплотно сидит в седле, поэтому и происходит утечка жидкости.

Разобрав домкрат, тщательно промойте все детали от остатков грязи и масла.

Отработанное масло обязательно сливается путем прокачки системы вертикальными движениями рычага.

Если имеются манжеты, прокладки и другие уплотнительные детали, их надо полностью поменять на новые. Для чего это делается? В любой ранее задействованной прокладке уже имеется дефект, пусть он и не виден, который обязательно проявится при повышении давления.

Заливается свежее масло. На этом ремонт гидравлического домкрата заканчивается.

Важно. Перед сборкой домкрата его необходимо удалит оставшийся воздух из системы. Если вы забудете это сделать, то упадет производительность механизма, или он совсем не будет работать.

Если у вас нет полной уверенности в том, что вам удастся провести качественный ремонт - отвезите устройство в мастерскую.

Ремонт гидравлических домкратов - дело хлопотное, поэтому только специально обученные люди выполнят ремонт качественно и с гарантией этого качества.

И в конце - совет для автолюбителей. Кто как не они чаще других пользуются домкратами. Значит, его нужно всегда иметь при себе. Какой домкрат выбрать?

Купить будет несложно, если применить следующий алгоритм:

определяем грузоподъемность;
подбираем предельную высоту подъема;
принимаем в расчет высоту подхвата;
выбираем тип привода;
выбираем марку.

Разобравшись во всех подробностях и тонкостях, вы выработаете правильное решение и легко подберете подходящий вариант.

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Ремонт гидравлического домкрата своими руками

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться "нападению" коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Используя гаечные ключи, откручиваем крепежи;
Извлекаем клапан стравливания жидкости и поршень;
Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
Проверяем и меняем старую резинку в случае необходимости;
Последний шаг – сборка инструмента в обратном порядке.

Заправляем инструмент – как залить масло в домкрат?

Как залить масло в домкрат - пошаговая схема

Шаг 1: Промывка механизма

Шаг 2: Заливка масла

Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
Заменять "топливо" желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в "полной боевой готовности" к работе;
Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно "отложить" на неопределенный срок, что не может не радовать!
