Из чего состоит гидравлический домкрат в быту. Домкраты. Подробнее о винтовых домкратах

• Существует легенда , что домкрат в древности использовался в военных действиях в качестве инструмента, которым ломали ворота в осаждённый город. По этой причине конструкция домкрата была засекречена. Если верить легенде, конструкция домкрата была продана (один из первых случаев шпионажа, который известен истории). По другой версии, бродячий художник написал портрет дворянина, который опирался на домкрат. После чего художник воспроизвел рисунок и передал (или продал) его враждующей стороне.
• Идея создания первого в мире автомобильного гидравлического подъёмника родилась случайно. Её автор - Питер Лунати , занимавшийся ремонтом автомобилей, во время посещения парикмахерской увидел, как мастер легко зафиксировал кресло на нужной высоте. Не прошло и года, как в 1925 году Лунати изготовил автомобильный платформенный подъёмник с центральной гидравлической стойкой, запитывающийся от гидроагрегата с ручным насосом .

См. также

Напишите отзыв о статье "Домкрат"

Отрывок, характеризующий Домкрат

Точное позиционирование габаритных деталей по высоте, техническое обслуживание автомобилей с необходимостью подъема его кузова, узлов и агрегатов над опорной поверхностью требуют наличия специально разработанного для этих целей механизма под названием домкрат.

Это устройство знакомо каждому автолюбителю.

Кроме того, большинство его разновидностей можно встретить в сервисных центрах и шиномонтажках.

Основное назначение домкрата – подъем опирающегося на него груза на небольшую высоту.

Работа механизма наиболее показательна в гидравлических моделях, где в основе лежит принцип сообщающихся сосудов и реализуется закон Паскаля.

Все виды домкратов объединяет одно свойство – использование при работе рычага в том или ином виде.

Для гидравлических моделей это, соответственно, гидравлический рычаг.

По своей сути домкрат – технически несложный механизм.

От других грузоподъемных устройств он отличается мобильностью и тем, что располагается непосредственно под грузом, а при работе не требует вспомогательных устройств, например, цепей или канатов.

Используется преимущественно:

• В строительстве, например, при подъеме частей сооружения, больших блоков.
• При ремонте автомобилей. Незаменим при выполнении шиномонтажа, где его используют для приподнимания кузова автомобиля, что позволяет освободить колесо от веса транспортного средства.

• Как подъемник для перемещения, монтажа габаритных деталей и оборудования на опоры.

Каждый из видов домкратов имеет уникальную конструкцию, и создан под выполнение конкретных задач.

Устройство и характеристики

Классический гидравлический домкрат состоит из следующих элементов:

• Опорное основание – подошва корпуса.

Кроме того, в конструкции предусматривается наличие нескольких клапанов:

• Клапан накачки – отвечает за перемещение жидкости из резервной емкости в рабочий цилиндр, блокируя ее обратное движение.
• Предохранительный клапан – предотвращает перегрузку домкрата. Работает, как перепускной клапан в гидросистеме.

Материал

Тут все зависит от конструкции и грузоподъемности домкрата.

Подкатные модели для легковых автомобилей зачастую алюминиевые, в то время как для грузовых гидравлических вариантов используется закаленная сталь и чугун.

Материал и его толщина напрямую влияют на грузоподъемность механизма в целом.

Размеры, вес и грузоподъемность домкратов

Грузоподъемность домкрата – его основная характеристика, которая определяется конструкцией.

Как правило, чем больше размеры этого механизма, тем большая его грузоподъемность.

Так бутылочная гидравлическая модель с грузоподъемностью 2 тонны при своей небольшой высоте (в среднем 150 — 180 мм) весит 2 – 3 кг.

В это же время рассчитанный на эту же грузоподъемность реечный длинный вариант может иметь высоту до 1 метра и более, а его вес составляет около 10 — 15 кг.

Все упирается в конструкцию и назначение изделия.

Наиболее грузоподъемные среди домкратов – гидравлические, где отдельные модели способны поднимать и удерживать вес до 100 тонн.

Винтовые же обладают наименьшей грузоподъемностью – до 1 тонны.

Еще одна характеристика, которая обязательно учитывается при выборе – высота подъема домкрата.

Представляет она собой максимальное расстояние между верхней точкой подхвата и опорой изделия.

Является суммой следующих характеристик:

• Высота подхвата – наименьшее расстояние между верхней точкой подхвата и опорой основания. Проводя параллель с автомобилем – его клиренс.
• Рабочий ход штока – наибольшее расстояние между верхним и нижним положением домкрата (по вертикали).

Ход штока напрямую определяет высоту, на которую возможно осуществить подъем груза относительно первоначальной точки расположения.

Виды домкратов и их цена

По принципу работы различают следующие основные виды домкратов:

Механический

Технически простое подъемное устройство, которым в большинстве случаев комплектуются легковые автомобили. В основе работы лежит приложение механического усилия по перемещению рабочего механизма, например, винтовой шпильки.

Гидравлический

Работает посредством перекачивания в рабочую полость жидкости, например, гидравлического масла или тормозной жидкости. Одноклапанные модели оборудуются исключительно клапаном, препятствующем обратному оттоку жидкости, а двухклапанные варианты дополнительно оснащаются перепускным страховочным клапаном, который предотвращает повреждение самого домкрата в случае превышения допустимой нагрузки.

Пневматический

Подъемный механизм приводится в действие накачиванием в его полость воздуха.

Некоторые модели способны работать от выхлопных газов автомобиля (подключаются к выхлопной трубе), промышленный же воздушный вариант требует наличия производительного компрессорного оборудования.

Электрический

Это больше не вид домкрата, а способ приведения в действие рабочего механизма. Иными словами, даже механические модели, где механическое усилие прикладывает вал электродвигателя, можно считать электрическими. Некоторые модели могут работать от автомобильного прикуривателя.

Электрогидравлический

Гидравлика приводится в действие электроприводом. Яркий пример предыдущего пункта. Некоторые модели оснащаются в дополнение и ручным приводом.

Пневмогидравлический

Гидравлика приводится в действие воздушным компрессором.

По конструкции выделяются следующие типы домкратов:

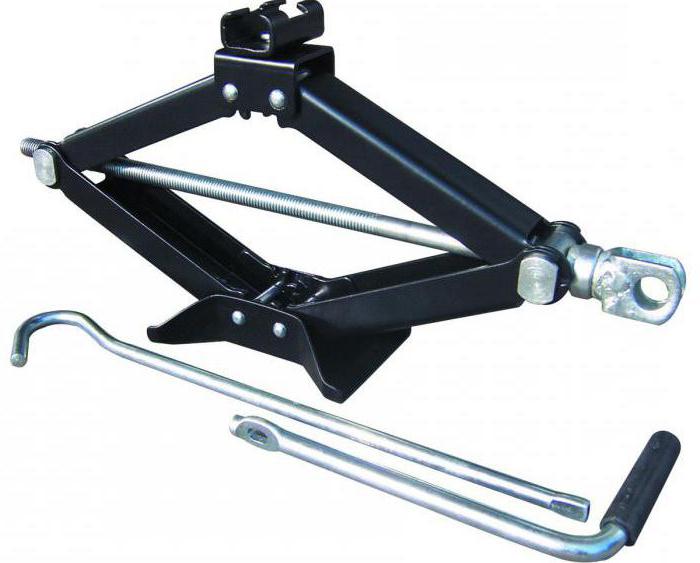

Ромбический

Инструмент пантографного типа – чистая механика.

Подъемная часть напоминает формой ромб, где каждая сторона подвижно соединяется с соседней.

Боковые противоположные углы смыкаются вращением шпильки, из-за чего верхний и нижний углы расходятся.

Другие названия — трапециевидный домкрат, трапеция.

Цена – от 600 руб.

Таблетка

Гидравлическая часть в виде низкопрофильного цилиндра, подключается к отдельному гидроприводу.

Стоимость начинается с отметки 3,5 тыс. рублей, и зависит от грузоподъемности.

Реечный

В основе лежит зубчатая рейка, по которой движется подъемный механизм. Еще один представитель механики. Цена – от 3 тыс. рублей.

Клиновой

Приводом может выступать механика или гидравлика.

Другое название – разжимной клин.

Стоимость – в районе 10 тыс. рублей и выше.

Бутылочный

Получил название из-за конструкции с резко выделяющимся основным рабочим цилиндром. В основе работы преимущественно гидравлический принцип.

Такой домкрат часто называют телескопическим, так как шток в исходном положении спрятан в цилиндр, буквально, как колена у телескопической удочки.

Бывает одноштоковый и двухштоковый.

Последний вариант носит еще одно название – двухплунжерный, и примечателен он тем, что ход его штока вдвое превышает этот показатель у аналогичной одноштоковой модели.

Иногда встречаются трехштоковые версии.

Цена – от 500 рублей.

Рычажной

В основе конструкции рейка, которая выдвигается посредством качающегося приводного рычага.

Стоимость – 3 тыс. рублей и выше.

Винтовой

Вращение винта преобразуется в поступательное движение подъемной площадки.

Тянущий

Используют в работе тянущее усилие. Для подъема грузов подвешиваются к прочной опоре.

Используются также для стягивания металлоконструкций, частей корпуса судов. Некоторые модели имеют крюк или другой механизм для фиксации груза, установленный прямо на шток. Цепной вариант предполагает крепление крюка (крюков) к штоку за проушину посредством прочных цепей. Стоимость не редко доходит до 100 тыс. рублей и более.

Подкатный

Классическое исполнение – установленный на станину с колесиками поднимающийся рычаг, оборудованный упорной пятой. Приводится в движение горизонтальным гидравлическим цилиндром.

Такая конструкция получила название “лягушка”.

Еще один вариант – ножничный, где механизм складывается в корпус — станину, подобно ножницам.

В продаже встречаются модели с переключателем режимов подъема и опускания.

Подобный передвижной домкрат используют для работы с автомобилями, бывает коротко-, средне- и длиннобазный, а подбирается в зависимости от глубины расположения пятаков транспортного средства, в которые и упирается подхват при подъеме.

Стоимость – от 1 тыс. рублей.

Домкрат «Сельсона»

Представитель пневматики.

Это своеобразная подушка с резинокордной оболочкой, которая при подаче воздуха увеличивается по высоте.

Подобный надувной домкрат стоит достаточно дорого — в районе 30 – 35 тыс. рублей.

По назначению , наиболее популярны следующие домкраты:

Автомобильный . Применяется при ремонте машин, в шиномонтаже.

Кабельный . Грузоподъемный механизм особой конструкции, предназначенный для подъема кабельных барабанов.

. Для подъема товарных и пассажирских вагонов, а также локомотивов.

Путевой. Для подъема отдельных элементов, а также собранной конструкции рельсо-шпальной решетки.

Винтовой вариант, используемый при строительстве деревянных домов и построек из сруба.

Для мебели. Технически простое изделие в виде рычага, при помощи которого элементы мебели слегка отрываются от пола, а в образованный просвет вставляются так называемые транспортные платформы, входящие в комплект.

Подобные наборы созданы для самостоятельной транспортировки мебели.

Специализированные домкраты

Следующие инструменты используют в основном при ремонте автомобилей:

Опрокидыватель авто

Предназначен для подъема автомобиля с боку, с упором на противоположные установке механизма колеса.

Ремонтная подставка

Также известная, как автомобильная стойка – устройство выполняющее страховочную функцию для дополнительного удержания, поднятого другими устройствами, авто. Подставка опорная под автомобиль предотвращает его падение, жестко фиксируясь на заданной высоте. Для подъема грузов не предназначе

Трансмиссионная стойка домкрат

Используется для установки и демонтажа КПП автомобиля.

Такой трансмиссионный вариант – оборудование специфическое и узконаправленное.

Ямный

Вспомогательный механизм для вывешивания осей авто на яме или ножничном подъемнике. Другое название — канавный домкрат.

По конструктивным особенностям различают:

• Двухступенчатый с двумя подхватами, расположенными на разной высоте. Такой двухуровневый механизм бутылочного типа комбинирует в себе классический и низкоподхватный домкрат, описанный ниже.

• С низкой лапой — имеет минимальную высоту подхвата, вплоть до 20 и менее миллиметров. Характерная особенность – выступающая в сторону подхватная лапа, которая подцепляет груз под его нижний край. Отсюда еще одно название — зацепной домкрат.
• Низкопрофильный – для поднятия авто с небольшим клиренсом.

Исключительно условно домкраты можно разделить на:

• Бытовые – относительно дешевые модели, предназначенные для подъема грузов с небольшим весом, в частности – легковых автомобилей. Это так называемые гаражные домкраты – недорогие механизмы, позволяющие производить самостоятельный ремонт транспортных средств в домашних условиях, включая замену колес. В общем речь идет о бюджетных изделиях.
• Профессиональные – гидравлические усиленные конструкции, предназначенные для быстрого подъема легких и тяжелых грузов. Используются в современных сервисных центрах, ремонтных мастерских и даже на промышленных предприятиях. Сюда входят и узкоспециализированные модели.

Аксессуары

К домкрату в свободной продаже можно найти различные аксессуары, например, резиновую накладку на подхват, опору и адаптер.

Последний представляет собой две опорные площадки, закрепленные на планке, которая, в свою очередь, устанавливается на штоке.

Это своеобразный домкратный “разветвитель”.

Преимущества и недостатки разных домкратов

У каждого типа домкратов есть плюсы и минусы, которые и определяют целесообразность их использования в конкретных ситуациях:

• Реечные – подходят для работы с низко расположенными грузами, но неустойчивы, имеют небольшую площадь опоры, а также неудобные габариты. Для подъема автомобиля, последний должен иметь специальные выемки в днище.
• Ромбические винтовые – компактные в сложенном состоянии, надежные, устойчивые. Но для них характерна небольшая высота подъема.

• Гидравлические – устойчивые, компактные и удобные, обеспечивают быстрый и легкий подъем груза. Кроме того, обладают большим показателем КПД, имеют высокий показатель грузоподъемности. Но требуют регулярного техобслуживания, имеют непродолжительный срок службы, и не способны поднимать груз на большую высоту.
• Пневматические – простые в эксплуатации, устойчивые на любом грунте. Одновременно подушки легко повреждаются о режущие или острые предметы. При использовании сжатого воздуха требуют отдельного компрессора.

Выбор домкрата следует производить исходя из того, какие именно задачи планируете решать с помощью этого инструмента.

Домкрат - это механизм, в качестве основной функции которого выступает поднятие и фиксация грузов на высоте. В роли отличия данного устройства от других подъемных механизмов по типу кранов и лебедок можно выделить возможность расположения оборудования снизу, а не сверху, что исключает необходимость использования вспомогательных канатов, цепей и сооружений.

Основные виды домкратов

Сегодня существует несколько разновидностей домкратов, среди них:

• винтовые;
• реечные;
• гидравлические;
• пневматические.

Первые применяются для ремонтных работ, когда есть необходимость установить груз сверху или снизу. При этом может использоваться вращающаяся пята или лапа. Грузоподъемность таких устройств обычно не превышает 15 тонн. Агрегаты состоят из цилиндра, внутрь которого помещается несколько или один подъемный винт. Он может выдвигаться или задвигаться, что зависит от направления вращения зубчатой гайки.

Рассматривая виды домкратов, фото которых представлены в статье, следует выделить их основные преимущества. Например, винтовое устройство обладает наибольшей надежностью при эксплуатации, что объясняется тем, что груз укрепляется резьбой, а при подъеме гайка вращается вхолостую. Важными плюсами можно назвать ещё и устойчивость, а также прочность, работать такие механизмы способны без дополнительных подставок.

Рассматривая винтовые домкраты, виды этого оборудования вы должны изучить прежде всего. Среди прочих необходимо выделить комбинированные рычажно-винтовые устройства, которые обладают важным преимуществом, выраженным в низкой стоимости, внушительной высоте подъема, незначительной массе и компактных размерах. Следует упомянуть еще и о недостатках данной разновидности винтовых домкратов, среди которых - плохая устойчивость, а также приводная рукоятка, которая не отличается удобством при эксплуатации.

Подробнее о рычажно-винтовых домкратах

Основные виды домкратов для автомобилей включают рычажно-винтовые устройства, которые считаются наиболее функциональными и используются для подъема грузов до 1 тонны. Среди достоинств незначительный вес, высокий рабочий ход и низкая стартовая высота.

Однако внушительной жесткостью эти конструкции похвастать не могут, как и устойчивостью. Если необходимо поднять груз, масса которого достигает 2 тонн, то следует предпочесть ромбическую разновидность, в комплекте которой 4 рычага, соединенных между собой с помощью шарниров. Они расположены по форме ромба, что и дало название устройству.

Подробнее о винтовых домкратах

Основным минусом пневматических домкратов выступает внушительная стоимость, на которую влияет дорогостоящая технология изготовления, сложность конструкции, а также небольшие партии промышленного выпуска. Рассматривая такие домкраты, виды и конструкция которых должны быть вами изучены перед покупкой, следует упомянуть, что подобные устройства могут оказаться небезопасными при заглушенном двигателе. Что касается грузоподъемности, то она определяется давлением в пневмоприводе.

Характеристики стоечных домкратов механического типа

Рассматривая виды домкратов для автомобилей, стоит выделить стоечные механические устройства, в конструкции которых имеются винты, способные осуществлять подъем грузов до 3 тонн. Такие конструкции имеют высокую жесткость и отличную устойчивость, а вот среди изъянов серьезный внушительный вес и небольшая высота подъема.

Подкатной домкрат и его основные разновидности

Рассматривая виды следует выделить переносные, стационарные и передвижные устройства. Данные механизмы могут обладать разной конструкцией, но по устройству подразделяются на реечные, винтовые и гидравлические. Последняя разновидность считается наиболее востребованной и больше известна, чем классическая подкатная.

Подходят такие устройства как для частного автомобилиста, так и для шиномонтажных мастерских. Однако для работы оборудования необходимо обеспечить ровное твердое покрытие, которое требуется для перемещения. По виду такие виды автомобильных домкратов представляют собой тележку, которая перемещается с помощью колесиков, изготовленных из стали. Весит конструкция достаточно много, а цена довольно высока. Не подойдут такие домкраты для транспортировки в автомобиле. Это обусловлено тем, что в условиях дороги вы не сможете воспользоваться устройством, однако мастерские иногда не могут обойтись без такого оборудования.

По высоте подкатные механизмы не столь высоки, но устойчивы, последнее качество обеспечивается площадкой, которая выступает в качестве опоры. В конструкцию входит подъемное устройство, насос и поршень. Всё это позволяет оборудованию работать с грузом, обладающим внушительным весом. Используя его, вы сможете поднять машину, чтобы заменить колеса. В устройстве имеется еще и основной ролью которого выступает фиксация груза на любой высоте. В продаже можно встретить механизмы с дополнительными захватами, которые расширяют возможности домкрата. Специалисты советуют уметь отличать псевдогидравлические модели от подкатного гидравлического оборудования.

Особенности использования подкатных устройств

Если, рассмотрев все виды домкратов для легковых автомобилей, вы выбрали подкатное оборудование, то должны ближе ознакомиться с особенностями и правилами его использования. Если есть необходимость поднять ту часть автомобиля, где находится колесо, то устройство для начала необходимо установить на ровную поверхность, в противном случае не избежать неприятных последствий. Если механизм сдвинется, то машина сорвется, и такое нарушение правил приведёт к травмам.

Можно поинтересоваться перед началом работ, на какой груз рассчитано устройство. Если норма груза будет превышена, то механизм, как и автомобиль, может оказаться повреждён. Для обслуживания и ремонта легкового автомобиля можно подобрать механизм, грузоподъемность которого составляет 2 тонны или меньше. Если же речь идет о более мощном транспорте, то потребуется подкатное оборудование на 5 тонн.

Автомобиль, предназначенный для проведения технического обслуживания, необходимо зафиксировать. Для колес в этом случае используются стопорные башмаки. Эта фиксация исключит сдвигание кузова с места. Механизмы позволят лишь поднять автомобиль, однако пока машина установлена на них, ремонтных или других работ осуществлять нельзя. Как только транспорт удастся поднять на нужную высоту, механизмы следует убрать, для этого используются страховочные подставки.

Заключение

Перед приобретением той или иной разновидности домкрата необходимо узнать о массе своего автомобиля. Это позволит исключить возможность приобретения устройства с неправильной грузоподъемностью. Этот параметр должен подбираться с небольшим запасом.

Необходимо помнить о том, что мощные механизмы имеют более внушительные размеры и массу, поэтому для их транспортировки и хранения понадобится некоторое количество свободного пространства. Специалисты все чаще в последнее время рекомендуют приобретать товары отечественного производства, ведь, по сравнению с иностранными, они не сильно отличаются по функциональности, а вот стоят гораздо дешевле. Да и сервисные центры импортных устройств отыскать в своем городе будет довольно сложно, если вы не живете в мегаполисе. Как показывает практика, отечественные домкраты более ремонтопригодны, исправить неполадку при ее возникновении вы сможете самостоятельно, не прибегая к посторонней помощи.

Гидравлические домкраты от своих механических собратьев в первую очередь отличаются величиной физических усилий, прилагаемых человеком, для выполнения одинаковой работы. Так вот, при работе с гидравликой, эти усилия в разы меньше, даже если их привод работает от мускульной силы человека.

Возможности гидравлических домкратов разительно отличаются от возможностей, как механических, так и пневматических собратьев. Основные особенности:

• грузоподъемность от 1,5 до 200 тонн (в отдельных случаях – до 1000 тонн);
• высокий КПД – приближается к 80%;
• небольшое рабочее усилие;
• плавность хода;
• высокая жесткость конструкции.

К недостаткам большинства гидродомкратов можно отнести изначально большую высоту большинства приборов и необходимость технического обслуживания в процессе эксплуатации.

Устройство и принцип работы гидравлического домкрата мы рассмотрим на примере самого распространенного их типа – бутылочного плунжерного гидравлического домкрата. Они бывают на разную подъемную мощность -3 т, 5т, 10т и.т.д.

Все достаточно просто: в цилиндре находится поршень и либо в отдельном резервуаре, либо в том же цилиндре над поршнем находится гидравлическое масло – рабочая жидкость домкрата.

В действие гидродомкрат приводит плунжер – маленький насос, нагнетающий через перепускной клапан масло в полость под поршнем. За счет разницы диаметров плунжера и цилиндра домкрата минимизируется прилагаемое усилие. Закачанная под поршень жидкость выталкивает его, производя подъем находящегося над ним груза.

Опускание домкрата выполняется путем медленного стравливания гидравлического масла из-под поршня в верхнюю часть цилиндра или в резервуар.

В этом и заключается принцип действия всех гидравлических домкратов.

Другое дело, что не все они снабжены плунжерным насосом, и в роли плунжера может выступать как отдельный ручной прибор, подключаемый к домкрату, так и гидростанция

И теперь самое время более детально рассмотреть разновидности гидродомкратов, места и способы их применения.

Разновидности гидродомкратов, их достоинства и недостатки

Первые из упомянутых, наиболее распространенные и известные – домкраты бутылочного типа, их часто (по наиболее классическому применению) называют автомобильными гидродомкратами.

Их линейка у большинства производителей начинается от полуторатонных и достигает 15 – 20-тонных модификаций. Они просты по конструкции, компактны в укладке и неприхотливы в обслуживании, они способны долгие годы верой и правдой прослужить рачительному автовладельцу.

Собственно, техническое обслуживание, в большинстве случаев, сводится к проверке уровня масла, его доливке при необходимости, и периодической холостой прогонке домкрата, чтобы во время работы могли смазаться все его детали, сработать пружинки и провернуться шарики перепускного клапана, что предупредит их залипание из-за редкой эксплуатации и не приведет к неработоспособности устройства в критической ситуации.

Как раз из-за возможности утечки масла, хранить бутылочные гидродомкраты лучше все же в вертикальном положении.

Ремонт таких домкратов производится крайне редко, но если домкрат работает на износ – к примеру, на станции техобслуживания или на другом производстве, то он чаще всего сводится к замене манжет поршня и плунжера, резиновых уплотнителей, реже – пружин и шариков перепускного клапана.

Достоинства бутылочного гидравлического домкрата:

• компактность;
• устойчивость;
• долговечность;
• малое прилагаемое усилие;
• универсальность использования – кроме автотранспорта такие домкраты используются в строительстве, на жд транспорте, в качестве силового узла для трубогибов и труборезов;
• простота ремонта.

Именно такие домкраты являются основными и практически безальтернативными на грузовом автотранспорте.

К их недостаткам относят:

• большую начальную высоту;
• незначительную высоту подъема;
• невозможность работы в невертикальном положении.

Сейчас автомобильные гидродомкраты выпускаются в удобной компактной упаковке, делающей их укладку и хранение в автомобиле, особенно при дальних поездках, весьма удобной и аккуратной, предотвращающей порчу вещей, перевозимых в багажном отделении возможным попаданием масла.

Кстати, форма ящичков и расположение ручек прозрачно намекает на вертикальное хранение домкратов бутылочного типа. А вот подкатной гидравлический домкрат лишен этих недостатков, правда он и подороже, и менее компактен, но в качестве именно автомобильного домкрата не уступает бутылочному, а в некоторых случаях и превосходит его, в частности:

• при работе на площадках, имеющих уклон;
• имеет значительно меньшую высоту подхвата;
• проще передвигается и устанавливается под автомобилем благодаря колесам;
• обладает большей высотой подъема (от 300 до 400 мм).

Еще одна, на наш взгляд, интересная модель автомобильного домкрата создана на соединении двух видов этого устройства: ромбического винтового и гидравлического. Это, безусловно, домкрат гидравлический, но его усилие при помощи рычагов передается на ромбическое подъемное устройство, обладающее неоспоримыми преимуществами:

• низкой высотой подхвата;
• отсутствием отклонений в вертикальной плоскости при подъеме;
• большой высотой подъема.

Мы будем не правы, если не упомянем о некоторых менее известных, но от этого не менее полезных представителях гидродомкратов.

Выбор гидравлического домкрата для своих целей

Кроме чисто автомобильных, или вернее будет сказать: преимущественно автомобильных, существуют другие гидравлические домкраты, которые не только выталкивают поршень, но и втягивают его.

Причем, могут это делать как с одной стороны, так и с двух. Эти, и подобные им, домкраты наиболее активно используются при кузовном ремонте автомобилей или на подобных производствах.

Они, как правило, не имеют своего плунжера и используются с внешним маслонагнетающим устройством: либо ручным, либо электрическим.

То же внешнее устройство нужно и гидравлическим домкратам со ступенчатой высотой подъема или же с фиксацией гайкой.

Это специфические домкраты, чаще используемые на производстве, но в условиях автомастерской, занятой в т.ч. ремонтом грузовой техники, они могут стать незаменимыми помощниками, учитывая их:

• исключительную надежность и долговечность;
• высокую (значительно большую, чем у бутылочных гидродомкратов) грузоподъемность;
• отсутствие необходимости дополнительной фиксации груза;
• отсутствие необходимости в приложении человеческих усилий при подъеме вообще.

Остается в этом разделе упомянуть еще об одном несколько специфическом и не особо знакомом большинству пользователей, виде гидродомкрата – гидропневматическом домкрате.

Собственно, зачастую он имеет и плунжер для чисто механической работы, но снабжен еще и пневматическим приводом для перекачивания масла. Использовать его удобно либо в гараже, снабженном компрессором, либо на автомобиле, оборудованном этим же устройством.

Кроме того, наши китайские друзья уже предлагают приставку к обычному бутылочному гидродомкрату, превращающую его в гидропневматический.

Как вы видите, и сферы применения гидравлических домкратов и выбор вариантов их исполнения более чем широки. Поэтому напоследок об одной из наиболее часто встречающихся самоделок с использованием гидродомкрата – прессе.

Несложные в техническом плане и простые для самостоятельного изготовления приспособления помогут превратить ваш гидравлический домкрат в очень полезную в домашнем хозяйстве установку. В гараже она поможет вам запрессовать и выпрессовать подшипники и сайлент-блоки, в домашней мастерской – склеить деревянные бруски в прочное полотно и переплести старую, но очень ценную книгу.

Ей под силу даже выдавить сок из фруктов из вашего сада при наличии соответствующих емкостей.

Могут быть и другие конструктивные решения вашего домашнего пресса, но главным движителем выступает гидравлический домкрат. А еще нам кажется, что конструкция такого простенького трубогиба, может натолкнуть на очень продуктивные мысли вдумчивого читателя с инженерным складом ума.

А если такое произойдет, мы надеемся, вы поделитесь этим с подписчиками нашего сайта.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Домкра́т (от нидерл. Dommekracht ; нем. Daumkraft , Wagenwinde , Hebe -

winde ) – механизм для подъёма и опускания опирающее-

гося на него груза (конструкций и оборудования), на

небольшую высоту (200-500мм), а также для сдвига-

ния или передвижения груза на незначительные рас-

стояния, выверке конструкций при их установке.

Домкрат незаменим в тех случаях, когда нужно получить большое усилие, в основном используемое для поднятия грузов различных весовых категорий.

Интересные факты. Существует легенда, что домкрат в древности использовался в военных действиях в качестве инструмента, которым ломали ворота в осаждённый город. По этой причине конструкция домкрата была засекречена. Если верить легенде, конструкция домкрата была продана (один из первых случаев шпионажа, который известен истории). По другой версии, бродячий художник написал портрет дворянина, который опирался на домкрат. После чего художник воспроизвел рисунок и передал (или продал) его враждующей стороне.

Идея создания первого в мире автомобильного гидравлического подъёмника родилась случайно. Её автор - Питер Лунати , занимавшийся ремонтом автомобилей, во время посещения парикмахерской увидел, как мастер легко зафиксировал кресло на нужной высоте. Не прошло и года, как в 1925 году Лунати изготовил автомобильный платформенный подъёмник с центральной гидравлической стойкой, запитывающейся от гидроагрегата с ручным насосом.

Применение. Домкраты незаменимы:

▬ в быте автолюбителей и автомастерских,

▬ в работе складов и производств различных уровней.

▬ в строительном производстве домкраты используются:

▪ при выполнении вспомогательных работ, на основных

монтажных и ремонтных работах, когда надо поднять

груз массой 1000 т и более на небольшую высоту,

обычно до 0,6÷0,6м ;

▪ также для перемещения грузов по горизонтали и вы-

верке конструкций при их установке;

▪ домкрат может быть также составной частью строи-

тельных машин и приспособлений.

Достоинства домкратов:

Имеют небольшой вес и легко переносятся с места на место;

Домкраты испытывают не реже одного раз в год.

Классификация домкратов . Домкраты различают:

а). По назначению :

●- выверочные - для небольших перемещений оборудования (10-

40мм ) в проектное положение, которые выпол-

няются обычно винтовыми и реже гидравличе-

● грузоподъемные - для значительных перемещений оборудо-

вания (50-350мм );

б). По конструктивному исполнению (в зависимости от специфи-

ки применения – те, где в основном упор дела-

ется на механику, и в которых применяются раз-

личные жидкости или сжатый воздух в качестве

подъемной силы):

● реечные ,

● винтовые ,

● гидравлические .

● пневматические ;

а б в г

Рис.15. Домкраты (по назначению):

а – реечный; б – винтовой; в – гидравлический; г – пневматический.

Наиболее распространены: винтовые, реечные и гидравлические домкраты.

в). По мобильности :

● стационарный,

● переносной,

● передвижной.

б в

Рис.16. Домкраты (по мобильности):

а – стационарный; б – переносной; в – передвижной.

Общепринятые характеристики домкратов :

- грузоподъемность - характеризует максимально возможный вес поднимае-

мого груза;

- высота подхвата - минимальное расстояние между опорной поверхностью

(землей, полом) и подхватом (опорной точкой домкрата)

в нижнем рабочем положении, соответственно - нижней

кромкой груза (в автомобильном разрезе это клиренс);

- высота подъема - максимальное расстояние от опорной поверхности до

подхвата в верхнем рабочем положении;

- рабочий ход - расстояние между нижним и верхним рабочим положением под-

- собственный вес - вес домкрата в рабочем состоянии;

Для некоторых видов домкратов актуальна так же характеристика передаточного числа - например, соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах.

От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса.

Общее устройство домкратов.
