Микросхема к 555 са 3 схема включения. Легендарный таймер NE555 – описание и применение микросхемы. Микросхема ULN2003

Каждый радиолюбитель не раз встречался с микросхемой NE555. Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На 555 таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов.

В данной статье детально ознакомимся с микросхемой NE555, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда. Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус.

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Особенности и недостатки

Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов. Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE555 сужается.

Таймеры, собранные на КМОП-транзисторах, лишены перечисленных недостатков и не нуждаются в монтаже внешних конденсаторов.

Основные параметры ИМС серии 555

Внутреннее устройство NE555 включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме. На входе расположен резистивный делитель напряжения, который формирует два опорных напряжения для прецизионных компараторов. Выходные контакты компараторов поступают на следующий блок – RS-триггер с внешним выводом для сброса, а затем на усилитель мощности. Последним узлом является транзистор с открытым коллектором, который может выполнять несколько функций, в зависимости от поставленной задачи.

Рекомендуемое напряжение питания для ИМС типа NA, NE, SA лежит в интервале от 4,5 до 16 вольт, а для SE может достигать 18В. При этом ток потребления при минимальном Uпит равен 2–5 мА, при максимальном Uпит – 10–15 мА. Некоторые ИМС 555 КМОП-серии потребляют не более 1 мА. Наибольший выходной ток импортной микросхемы может достигать значения в 200 мА. Для КР1006ВИ1 он не выше 100 мА.

Качество сборки и производитель сильно влияют на условия эксплуатации таймера. Например, диапазон рабочих температур NE555 составляет от 0 до 70°C, а SE555 от -55 до +125°C, что важно знать при конструировании устройств для работы в открытой окружающей среде. Более детально ознакомиться с электрическими параметрами, узнать типовые значения напряжения и тока на входах CONT, RESET, THRES, и TRIG можно в datasheet на ИМС серии XX555.

Расположение и назначение выводов

NE555 и её аналоги преимущественно выпускаются в восьмивыводном корпусе типа PDIP8, TSSOP или SOIC. Расположение выводов независимо от корпуса – стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 (для генератора одиночных импульсов) и GN (для мультивибраторов).

Общий (GND). Первый вывод относительно ключа. Подключается к минусу питания устройства.
Запуск (TRIG). Подача импульса низкого уровня на вход второго компаратора приводит к запуску и появлению на выходе сигнала высокого уровня, длительность которого зависит от номинала внешних элементов R и С. О возможных вариациях входного сигнала написано в разделе «Одновибратор».
Выход (OUT). Высокий уровень выходного сигнала равен (Uпит-1,5В), а низкий – около 0,25В. Переключение занимает около 0,1 мкс.
Сброс (RESET). Данный вход имеет наивысший приоритет и способен управлять работой таймера независимо от напряжения на остальных выводах. Для разрешения запуска необходимо, чтобы на нём присутствовал потенциал более 0,7 вольт. По этой причине его через резистор соединяют с питанием схемы. Появление импульса менее 0,7 вольт запрещает работу NE555.
Контроль (CTRL). Как видно из внутреннего устройства ИМС он напрямую соединен с делителем напряжения и в отсутствие внешнего воздействия выдаёт 2/3 Uпит. Подавая на CTRL управляющий сигнал, можно получить на выходе модулированный сигнал. В простых схемах он подключается к внешнему конденсатору.
Останов (THR). Является входом первого компаратора, появление на котором напряжения более 2/3Uпит останавливает работу триггера и переводит выход таймера в низкий уровень. При этом на выводе 2 должен отсутствовать запускающий сигнал, так как TRIG имеет приоритет перед THR (кроме КР1006ВИ1).
Разряд (DIS). Соединен напрямую с внутренним транзистором, который включен по схеме с общим коллектором. Обычно к переходу коллектор-эмиттер подключают времязадающий конденсатор, который разряжается, пока транзистор находится в открытом состоянии. Реже используется для наращивания нагрузочной способности таймера.
Питание (VCC). Подключается к плюсу источника питания 4,5–16В.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R 1 , R 2 и конденсатор С 1 . Время импульса (t 1), время паузы(t 2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t 1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7.

В datasheet на микросхемы часто оперируют величиной, обратной скважности - Duty cycle (D=1/S), которую отображают в процентах.

Схема работает следующим образом. В момент подачи питания конденсатор С 1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С 1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t 1), который продолжается до нижнего порогового значения 1/3 U ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R 1 – 200кОм-0,125Вт и электролитический конденсатор С 1 – 4,7мкФ-16В. R 2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С 2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

t=1,1*R 1 *C 1 =1,1*200000*0,0000047=1,03 c.

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

R=(U ВЫХ -U LED)/I LED ,

U ВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке.
С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Транзисторы SS8050, приведенные на схеме, можно заменить на КТ3102.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Читайте так же

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

Микросхемы

Микросхема (ИС – Интегральная Схема, ИМС – Интегральная Микросхема , чип или микрочип от английского Chip, Microchip) представляет собой целое устройство, содержащее в себе транзисторы, диоды, резисторы и другие, активные и пассивные элементы, общее число которых может достигать нескольких десятков, сотен, тысяч, десятков тысяч и более. Разновидностей микросхем достаточно много. Наиболее применяемые среди них – логические , операционные усилители , специализированные .

Большая часть микросхем помещена в пластмассовый корпус прямоугольной формы с гибкими пластинчатыми выводами (см. Рис. 1), расположенными вдоль обеих сторон корпуса. Сверху на корпусе есть условный ключ - круглая или иной формы метка, от которой ведется нумерация выводов. Если на микросхему смотреть сверху, то отсчитывать выводы нужно против движения часовой стрелки, а если снизу - то в направлении движения часовой стрелки. Микросхемы могут иметь любое количество выводов.

В отечественной электронике (впрочем, в зарубежной тоже) особой популярностью среди микросхем пользуются логические, построенные на основе биполярных транзисторов и резисторов. Их еще называют ТТЛ-микросхемами (ТТЛ – Транзисторно-Транзисторная Логика) . Название транзисторно-транзисторный возникло из-за того, что транзисторы используются как для выполнения логических функций, так и для усиления выходного сигнала. Весь их принцип работы построен на двух условных уровнях: низком или высоком или, что эквивалентно, состоянию логического 0 или логической 1. Так, для микросхем серии К155 за низкий уровень, соответствующий логическому 0, приняты напряжения от 0 до 0,4. В, то есть не более 0,4 В, а за высокий, соответствующий логической 1, – не менее 2,4 В и не более напряжения источника питания – 5 В, а для микросхем серии К176, рассчитанных на питание от источника, напряжением 9 В, соответственно 0,02. ..0,05 и 8,6. ..8,8 В.

Маркировка зарубежных ТТЛ-микросхем начинается с цифр 74 , например 7400. Условные графические обозначения основных элементов логических микросхем показаны на Рис. 2. Там же приведены таблицы истинности, дающие представление о логике действия этих элементов.

Символом логического элемента И служит знак “&” (союз “и” в английском языке) , стоящий внутри прямоугольника (см. Рис.2). Слева - два (или больше) входных вывода, справа - один выходной вывод. Логика действия этого элемента такова: напряжение высокого уровня на выходе появится лишь тогда, когда сигналы такого же уровня будут на всех его входах. Такой же вывод можно сделать, глядя на таблицу истинности, характеризующую электрическое состояние элемента И и логическую связь между его выходным и входными сигналами. Так, например, чтобы на выходе (Вых.) элемента было напряжение высокого уровня, что соответствует единичному (1) состоянию элемента, на обоих входах (Вх. 1 и Вх. 2) должны быть напряжения такого же уровня. Во всех других случаях элемент будет в нулевом (0) состоянии, то есть на его выходе будет действовать напряжение низкого уровня.
Условный символ логического элемента ИЛИ - цифра 1 в прямоугольнике. У него, как и у элемента И, может быть два и больше входов. Сигнал на выходе, соответствующий высокому уровню (логической 1) , появляется при подаче сигнала такого же уровня на вход 1 или на вход 2 или одновременно на все входы. Проверьте эти логические взаимосвязи выходного и входного сигналов этого элемента по его таблице истинности.
Условный символ элемента НЕ - тоже цифра 1 внутри прямоугольника. Но у него один вход и один выход. Небольшой кружок, которым начинается линия связи выходного сигнала, символизирует логическое отрицание “НЕ” на выходе элемента. На языке цифровой техники “НЕ” означает, что элемент НЕ является инвертором, то есть электронным “кирпичиком”, выходной сигнал которого по уровню противоположен входному. Другими словами: пока на его входе присутствует сигнал низкого уровня, на выходе будет сигнал высокого уровня, и наоборот. Об этом говорят и логические уровни в таблице истинности работы этого элемента.
Логический элемент И-НЕ является комбинацией элементов И и НЕ , поэтому на его условном графическом обозначении есть знак “& ” и небольшой кружок на линии выходного сигнала, символизирующий логическое отрицание. Выход один, а входов два и больше. Логика работы элемента такова: сигнал высокого уровня на выходе появляется лишь тогда, когда на всех входах будут сигналы низкого уровня. Если хотя бы на одном из входов будет сигнал низкого уровня, на выходе элемента И-НЕ будет сигнал высокого уровня, то есть он будет в единичном состоянии, а если на всех входах будет сигнал высокого уровня - в нулевом состоянии. Элемент И-НЕ может выполнять функцию элемента НЕ, то есть стать инвертором. Для этого надо лишь соединить вместе все его входы. Тогда при подаче на такой объединенный вход сигнала низкого уровня на выходе элемента будет сигнал высокого уровня, и наоборот. Это свойство элемента И-НЕ очень широко используется в цифровой технике.

Обозначение символов логических элементов (знаков “&” или “1”) применяется только в отечественной схемотехнике.

ТТЛ-микросхемы обеспечивают построение самых различных цифровых устройств, работающих на частотах до 80 МГц, однако их существенный недостаток – большая потребляемая мощность.
В ряде случаев, когда не нужно высокое быстродействие, а необходима минимальная потребляемая мощность, применяют КМОП-микросхемы , которые используются полевые транзисторы, а не биполярные. Сокращение КМОП (CMOS Complementary Metal-Oxide Semiconductor) расшифровывается как Комплементарный Металло-Оксидный Полупроводник. Основная особенность микросхем КМОП – ничтожное потребление тока в статическом режиме – 0,1…100 мкА. При работе на максимальной рабочей частоте потребляемая мощность увеличивается и приближается к потребляемой мощности наименее мощных микросхем ТТЛ. К КМОП-микросхемам относятся такие известные серии, как К176, К561, КР1561 и 564.

В классе аналоговых микросхем выделяют микросхемы с линейными характеристиками – линейные микросхемы , к которым относятся ОУ – Операционные Усилители . Наименование “операционный усилитель ” обусловлено тем, что, прежде всего такие усилители получили применение для выполнения операций суммирования сигналов, их дифференцирования, интегрирования, инвертирования и т.д. Аналоговые микросхемы выпускают, как правило, функционально незавершенными, что открывает широкий простор для радиолюбительского творчества.

Операционные усилители имеют два входа – инвертирующий и неинвертирующий. На схеме обозначаются минусом и плюсом соответственно (см. Рис.3). Подавая сигнал на вход плюс – на выходе получается неизменный, но усиленный сигнал. Подавая его на вход минус, на выходе получается перевернутый, но тоже усиленный сигнал.

При производстве радиоэлектронной продукции использование многофункциональных специализированных микросхем, требующих минимального количества внешних компонентов, позволяет значительно сократить время разработки конечного устройства и производственные затраты. К этой категории микросхем относятся чипы, которые предназначены для чего-то определенного. Например, существуют микросхемы усилителей мощности, стереоприемников, различных декодеров. Все они могут иметь совершенно разный вид. Если одна из таких микросхем имеет металлическую часть с отверстием, это означает, что ее нужно привинчивать к
радиатору.

Со специализированными микросхемами иметь дело куда приятнее, чем с массой транзисторов и резисторов. Если раньше для сборки радиоприемника необходимо было множество деталей, то теперь можно обойтись одной микросхемой.

Одно из основных предназначений микроконтроллеров - это управление относительно простыми устройствами и системами, что очевидно требует опроса датчиков и выдачи управляющих сигналов на исполнительные устройства. Зачастую имеющихся портов микроконтроллера для подобных целей может оказаться недостаточно. Одним из способов увеличения количества подключаемых внешних устройств может служить сдвиговый регистр SN74HC595N. Данная микросхема приобретена на Ru.aliexpress.com по 0,6$ за партию 10 штук.

Она позволяет, используя три порта микроконтроллера управлять 8 выходами , что немаловажно данный регистр позволяет осуществлять каскадное подключение, получая, таким образом, 16 и более цифровых выходов, управляемых все теми же тремя портами микроконтроллера. Конструктивно, это микросхема в корпусе DIP-16

Микросхема имеет 16 контактов, которые имеют следующее назначение: Vcc и GND питание +5В и общая шина, соответственно. DS - вход для данных, SHcp - вход синхронизации для записи состояния DS в память регистра, STcp - сигнал управления, по низкому уровню которого, данные из памяти регистра попадают в на информационные выходы Q0-Q7, Q7’ - выход для передачи данных на следующий регистр (необходим при совместной работе нескольких регистров), - управление включением/отключением выходов Q0-Q7, - обнуление регистра.

Для примера можно взять код от производителей аппаратной платформы Arduino, иллюстрирующий работу данного регистра . Данная программа последовательно выдает на выходы Q0-Q7 двоичное число от 00000000 до 11111111. На примере подключено только пять светодиодов, но в целом понятно, что данная программа представляет собой просто счетчик от 0 до 255.

Видео

В итоге имеем простой и дешевый способ увеличения количества , но за это приходится заплатить меньшим их быстродействием. Впрочем, для устройств вывода информации, типа семисегментных индикаторов и линейных светодиодных шкал, это не очень критично, так как скорость вывода информации все равно будет больше скорости восприятия ее органами чувств человека...

Я очень долго думал, как объяснить простыми человеческими словами, что же такое транзистор. Даже если рассказывать о транзисторе очень-очень поверхностно, мне придётся написать не менее пяти листов, используя заумные термины.

Потом меня осенило: ведь главная цель моего обзора – не дать академические знания (за ними пожалуйте в университет или хотя бы в Википедию), а научить начинающего радиолюбителя хотя бы отличать транзистор от конденсатора и резистора, чтобы успешно собрать свои первые конструкции (например, наборы Мастер Кит).

Поэтому лучше всего сказать так: транзисторы – это радиодетальки с тремя выводами, предназначенные для усиления и преобразования сигналов. Так они могут выглядеть в жизни:

Так обозначается транзистор на схеме:

У транзистора, как мы уже поняли, три вывода: база (B), коллектор (C), эмиттер (E).
На базу обычно подаётся входной сигнал, с коллектора - снимается усиленный сигнал, а эмиттер является общим проводом схемы. Конечно, это очень примитивное описание принципов работы транзистора, и вообще есть очень много нюансов, но мы уже договорились, что я не буду мучить вас чтением многостраничного труда.

На самой радиодетали выводы никак не маркированы. Какого-либо стандарта расположения выводов тоже нет. Так как же определить, где какой вывод?
Придётся воспользоваться справочной информацией: на каждый транзистор имеется так называемый даташит, или, иными словами, паспорт радиодетали. В даташите приводится вся информация по транзистору: максимально допустимые ток и напряжение, коэффициент усиления, расположение выводов и многое-многое другое. Даташиты проще всего искать в сети Интернет, также основные параметры транзисторов можно найти в радиолюбительской литературе.

Взаимозаменяемость транзисторов

Так как транзистор имеет гораздо более сложное устройство и больше значащих параметров, чем резистор, конденсатор или диод, подобрать допустимую замену отсутствующему компоненту непросто. Как минимум, у заменяемого транзистора должен быть такой же тип корпуса и цоколёвка (расположение выводов). Новый транзистор должен иметь такую же структуру: NPN или PNP. Кроме того, необходимо учитывать электрические параметры: допустимые токи, напряжения, в некоторых случаях – граничную частоту и т.п.
Иногда разработчик схемы делает этот труд за вас, предлагая возможные аналоги транзистора. В сети Интернет и в радиолюбительской литературе также имеются справочные таблицы с информацией о возможных аналогах транзисторов.
В наборы Мастер Кит также иногда вкладываются вместо оригинальных (временно отсутствующих на складе) транзисторов их аналоги, и такая замена не ухудшает качества работы готовой конструкции.

Установка транзистора на печатную плату

Вообще же, для успешной сборки набора Мастер Кит необязательно знать, где какой вывод у транзистора. Достаточно совместить «ключи» на транзисторе и на печатной плате – и выводы транзистора «автоматически» установятся так, как положено.

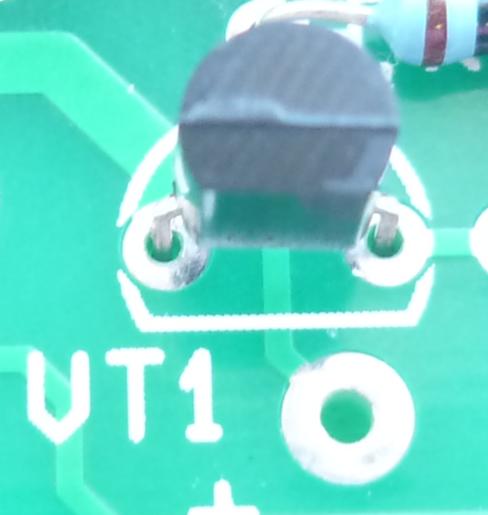

Посмотрите на рисунок. У транзистора есть «ключ» - при взгляде на него сверху явно видно, что корпус полукруглый. Такой же «ключ» имеется на печатной плате. Для корректной установки транзистора достаточно совместить «ключи» на транзисторе и на печатной плате:

Микросхема – это уже почти готовое устройство, или, образно говоря, электронный полуфабрикат.

Микросхема содержит в себе электронную схему, выполняющую определённую функцию: это может быть логическое устройство, преобразователь уровней, стабилизатор, усилитель. Внутри микросхемы размером с ноготь могут содержаться десятки (а иногда и сотни, миллионы и миллиарды) резисторов, диодов, транзисторов и конденсаторов.

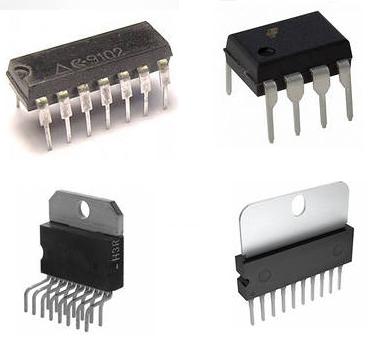

Микросхемы выпускаются в различных корпусах и имеют разное количество выводов. Вот некоторые примеры микросхем, с которыми может работать начинающий радиолюбитель:

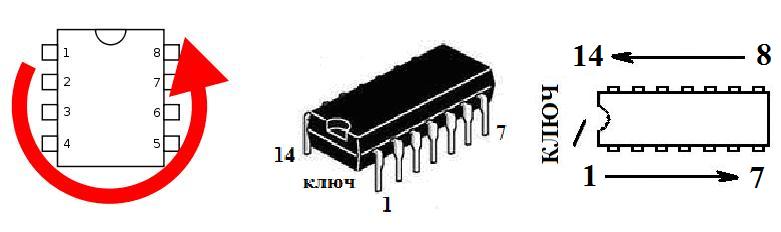

Цоколёвка микросхемы

Выводы нумеруются против часовой стрелки начиная с левого верхнего. Первый вывод определяется с помощью «ключа» - выемки на краю корпуса или точки в виде углубления.

Взаимозаменяемость микросхем

Микросхема – это узкоспецифическая готовая электронная схема, содержащая в себе огромное количество элементов, и в общем случае каждая микросхема уникальна.
Но всё же в некоторых случаях можно подобрать замену. Разные производители могут выпускать одинаковые микросхемы. Проблема только в том, что не существует никакой унификации в названии (иногда, но не обязательно, могут совпадать цифры наименований). Например, MA709CH, MC1709G, LM 1709L SN72710L, К153УД1А/Б - это одна и та же микросхема разных фирм-производителей.

В некоторых случаях в наборы Мастер Кит также могут входить аналоги микросхем. Это нормально, и не ухудшает характеристик готовой схемы.

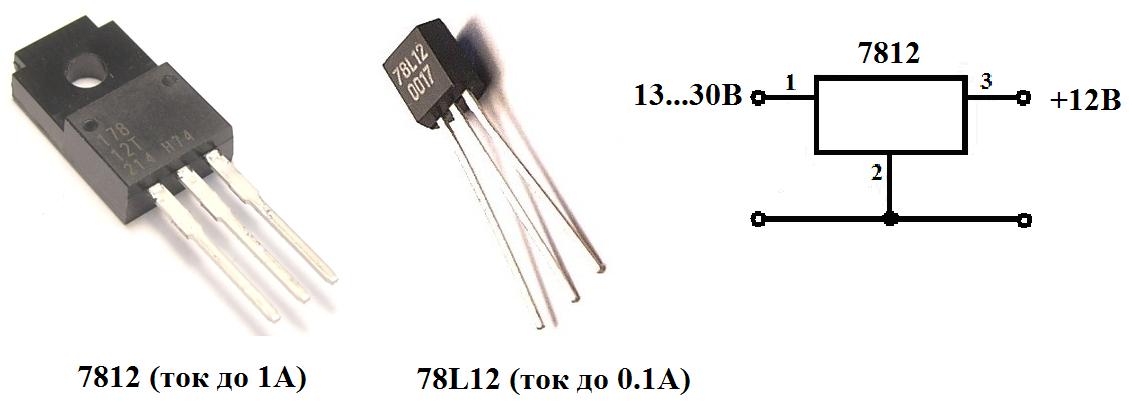

Микросхемы - стабилизаторы напряжения

Микросхемы стабилизаторов напряжения имеют три вывода, поэтому их легко можно перепутать с транзистором. Но в корпусе этого маленького компонента могут содержаться десятки транзисторов, резисторов и диодов. Например, на рисунке ниже представлена микросхема 78L05. Вы можете подавать на её вход напряжение от 5 до 30В, на выходе же микросхемы будет присутствовать неизменное напряжение 5В, при этом нагрузочная способность микросхемы – 100 мА. Подобный стабилизатор выпускается и в более мощной версии – до 1А нагрузочной способности, называется он 7805 и имеет более крупный корпус.

Установка микросхемы на печатную плату

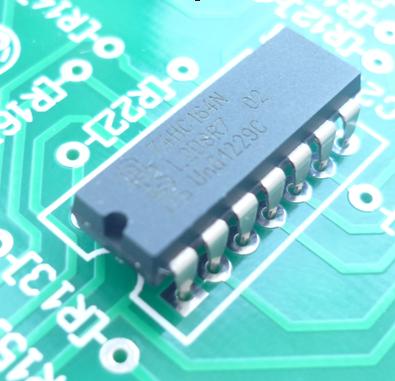

На микросхеме и на печатной плате имеются «ключи», и при установке микросхемы на плату обязательно требуется их совмещать, как показано на рисунке ниже:

Описание

Микросхема 74123 содержит два одновибратора с инверсными входами, прямым и инверсным выходами, входами сигнала сброса и возможностью перезапуска.

Работа схемы

Длительность выходного импульса микросхемы 74123 t зависит от постоянной времени R.C: t = 0,32С (R + 700 Ом). При этом сопротивление R может быть от 5 до 25 кОм, а емкость С - от 10 пФ и выше. Если в качестве конденсатора внешней RC-цепи служит электролитический конденсатор или для выполнения команды сброса применяется емкость С > 1 нФ, следует использовать диод с маркировкой в виде штриха. Тогда длительность выходного импульса можно определить по формуле t = 0,28С(R + 700 Ом).

Одновибратор 74123 включается отрицательным фронтом сигнала на входе А. При этом на вход В должно подаваться напряжение высокого уровня.

Вход В микросхемы 74123 включается перепадом входного сигнала с низкого уровня напряжения на высокий (положительный фронт), при этом на вход А должно подаваться напряжение низкого уровня.

Уже включенная микросхема 74123 может быть вновь запущена в любое время.

В нормальном режиме работы на вход сигнала стирания Clear подается напряжение высокого уровня. Если на этот вход подается напряжение низкого уровня, то включение схемы блокируется и на выходе Q устанавливается напряжение низкого уровня, а на выходе Q - высокого.

Кроме того, микросхемы 74123 можно запустить положительным фронтом импульса на входе сигнала сброса Clear .
