Отъезжающие ворота своими руками. Как сделать откатные ворота. Откатные ворота

Раздвижные ворота – это просто идеальный вариант для загородного дома или дачи. Они удобны, долговечны и надежны в эксплуатации. Сейчас на рынке стройматериалов есть очень большой ассортимент, который требуется для комплектующих для ворот, потому сделать раздвижные ворота можно запросто своими руками. Для этого нужен лишь чертеж, а чтобы полностью понять принцип работы и учитывать все особенности раздвижных ворот, можно посмотреть видео ролик или фото, где подробно показано, как сделать раздвижные ворота.

Описание и принцип работы

Еще относительно не так давно раздвижные ворота очень редко ставились и самым распространенным ограждением являлись простые распашные. Это объяснялось дорогой стоимостью комплектующих для раздвижных ворот. На сегодняшний день комплект фурнитуры для автоматических ворот стал гораздо доступней, и все больше владельцев домов интересуются, как своими руками установить эту конструкцию.

Раздвижные ворота для частного дома могут быть двух видов:

Консольные;
Рельсовые.

Последний вариант – это устаревшая разновидность, такие ворота зачастую можно увидеть на заводах. Наиболее популярен первый вариант, который сегодня распространен повсеместно. Эти ворота оборудованы дополнительной консолью, являющейся продолжением полотна. Консоль находится за забором, прилегающим к воротам, и спрятана за ним.

Принцип работы раздвижных ворот консольного вида следующий. К каркасу откатных ворот жестко приварена направляющая (она же консоль), за счет которой перемещается полотно. Направляющая передвигается по откатным тележкам, прикрепленным на фундаменте.

Каждая тележка оборудована 8-мью подшипниками с запрессованными металлическими или полимерными роликами. Откатные тележки находятся внутри направляющих, что защищает их дополнительно от атмосферных воздействий и продлевает время эксплуатации.

При нормальных условиях работа система раздвижных ворот обязана выдерживать не менее 60 тыс. циклов – это приблизительно 20 лет средней активности пользования.

К основным достоинствам раздвижных ворот откатного типа относятся:

можно управлять механическим способом или с помощью автоматики;
возможность прохода машин любой высоты (нет направляющих снизу и сверху проема);
простота установки (монтировать откатные ворота можно своими руками);
не нуждаются в дополнительном обслуживании.

Основной недостаток монтажа раздвижных ворот – использование довольно большой площади для их открывания. Зачастую из-за нехватки места люди отказываются от раздвижных в пользу распашных конструкций.

Комплектующие

Для установки раздвижных ворот своими руками нужно купить специальные комплектующие для монтажа раздвижной системы.

Комплектующие для консольных ворот обязаны в себя включать такие элементы:

Если планируется автоматика, то нужно дополнительно приобрести этот комплект , он состоит из таких элементов:

Зубчатая рейка (желательно выбрать оцинкованную рейку). Для больших (более 5 м.) и тяжелых ворот нужна зубчатая рейка толщиной не меньше 9 мм.
Редуктор.
Пульт ДУ.
Фото датчики или световые элементы – они синхронизируют поступление ИФ-луча между приемником и передатчиком, препятствуют закрыванию, когда в проеме расположен какой-то предмет.
Основание для монтажа.
Сигнальная лампа.

Автоматика, установленная из комплектующих итальянских и немецких изготовителей, является наиболее надежной и подходит для эксплуатации в различных климатических регионах.

При монтаже откатных ворот своими руками, надо предусмотреть возможность открывания в случае выхода из строя автоматики.

Изготовление раздвижных ворот

Рассмотрим более подробней, как установить консольные раздвижные ворота с обшивкой из профлиста.

Материалы и инструменты

Из инструментов будут необходимы:

Наиболее дорогие инструменты (болгарка, сварочный агрегат) необязательно приобретать, их можно взять в аренду – это будет экономически выгодней.

Для сооружения откатных ворот необходимо подготовить такие материалы:

профильные листы для облицовки;
профильная труба для сборки каркаса (65х44х2-3) и перемычек (45х25Х1-2);
герметик;
грунтовка и краска;
консольное оборудование;
швеллер 15-25 мм;
арматура диаметром 12-16 мм;
провода под автоматику (размер кабеля – расстояние от фундамента до электрического щитка);
крепеж облицовки (закрепки и саморезы).

Начало работы: подготовка места и разработка чертежа

Один из важнейших этапов установки раздвижных ворот своими руками – это составление чертежа с описанием всех размеров (длина, ширина, высота, место для отката и просветы). От размеров конструкции и материала рамы будет зависеть масса ворот и дальнейший выбор консольного набора.

Ширина проема обязана быть достаточной для нормального заезда автотранспорта. Помимо этого, необходимо учитывать и ширину улицы – в узких переулках лучше соорудить широкие ворота для нормального проезда автомобиля.

Чтобы определить, удобен ли проем, можно вставить в землю несколько колышек по ширине ворот и попытаться въехать во двор на автомобиле.

Размер проема определяет и место, которое требуется для отката полотна . Как правило, высота ворот учитывается на 10 см меньше непосредственно забора.

После создания чертежа можно начинать подготовку места для монтажа раздвижных ворот. Проем необходимо выровнять и почистить от грязи и мусора.

Отдельно необходимо подготовить место для порезки, сварки и покраски полотна и металлических труб. Для этой работы можно собрать и поставить несколько «козликов».

Закладка фундамента и сооружение опорных столбов

Установку раздвижных ворот необходимо начинать с монтажа опорных столбов. В качестве этого материала можно выбрать: бетонный или кирпичный столб, стальную трубу, дубовый брус, швеллер. Устанавливать опорный столб необходимо на глубину не меньше метра.

Этапы монтажа столба:

Сделать яму глубиной больше метра.
Выставить его по уровню.
Залить яму бетоном.

Для того чтобы бетон полностью застыл, потребуется примерно неделя. Потому, чтобы не терять впустую время, необходимо предварительно позаботиться о сооружении опорных столбов.

Закладка фундамента делается таким образом:

Верх швеллера обязан быть расположен в одном уровне с землей, образуя ровную площадку для проезда машины. Фундамент оставляем засыхать еще на одну неделю, а за это время пока делаем каркас ворот и облицовываем его профильными листами.

Сооружение каркаса

Согласно разработанному чертежу режем трубы для перемычек и для основной конструкции. Резать и вымерять металл необходимо очень внимательно, контролируя точность наклона углов перемычек.

Перед сваркой все части каркаса необходимо почистить металлической щеткой (снять с них окалину), обработать антикоррозийным веществом для металла и обезжирить растворителем.

Этапы сварки обрешетки и рамы:

Для упрощения работы можно соорудить стенд для сварки: забить в грунт колья и выложить перемычки.
На стенд укладываются трубы (поперечные и продольные рамы ворот), прихватываются точками, проверяется диагональ рамы, и провариваются соединения.
Укладываем обрешетку ворот, прихватываем и определяем ее ровность. Обрешетку привариваем небольшими швами (один сантиметр через каждые 0,5 см).
Соединения сварки зачищаем, обезжириваем и красим полностью каркас.

Установка рамы и облицовка

Делается в следующей последовательности:

После установки можно начинать монтаж автоматики. Вначале необходимо познакомиться с инструкцией к электрическому приводу, посмотреть видео и фото монтажа, поскольку различные автоматические системы имеют определенные различия и нюансы установки . Но есть правила, которые касаются без исключения всех моделей:

Раздвижные ворота своими руками обойдутся намного дешевле , нежели их заказать в специализированной компании. Но все-таки для их установки придется приобрести комплектующие и автоматическую систему. Помимо этого, необходимо быть готовым, что установка откатных ворот своими руками – процесс довольно трудоемкий, который требует точного расчета, некоторых навыков и знаний в строительстве.

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

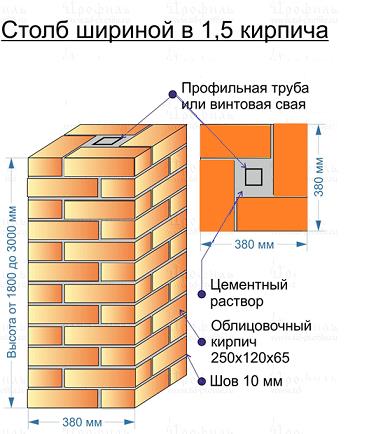

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

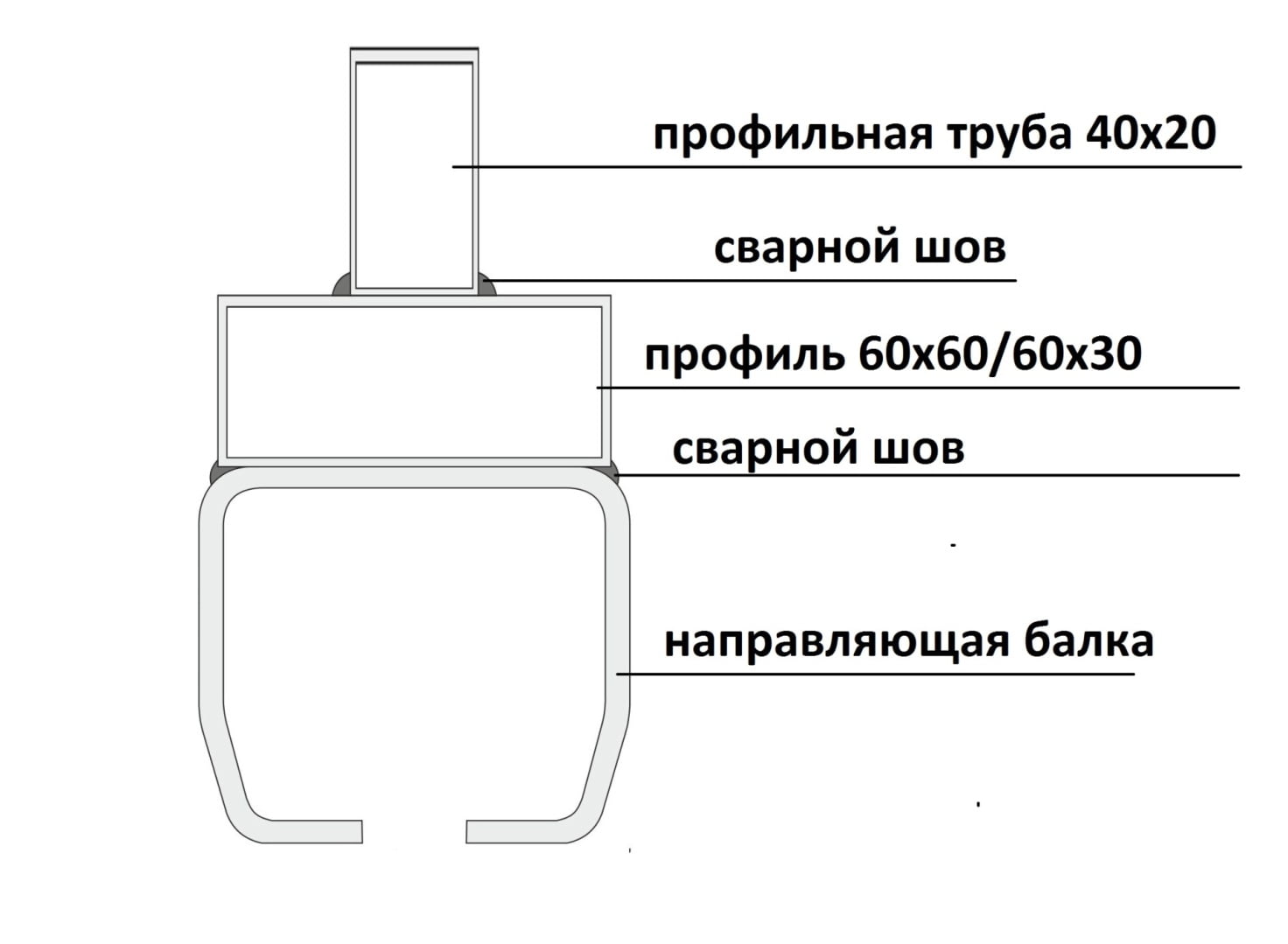

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

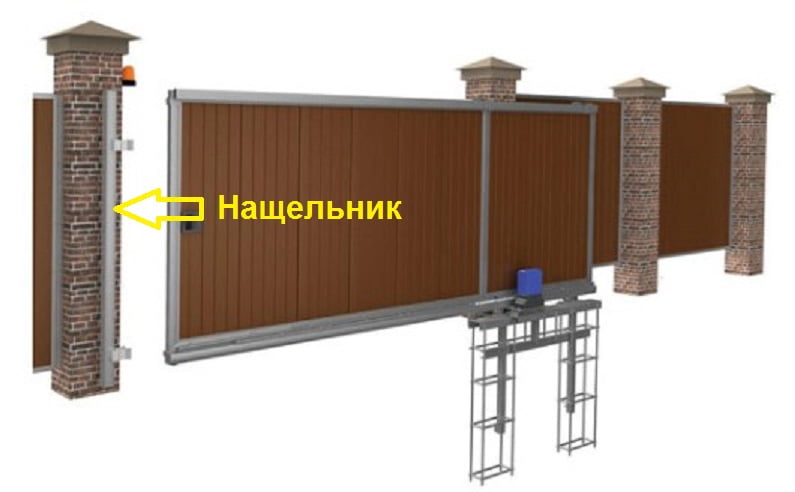

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
Нижний концевой ролик – подойдёт либо полимер, либо металл.
Нижний и верхний улавливатели.
Резиновые заглушки, желательно с гофрированной частью.
Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны (а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;

Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;

Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;

Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

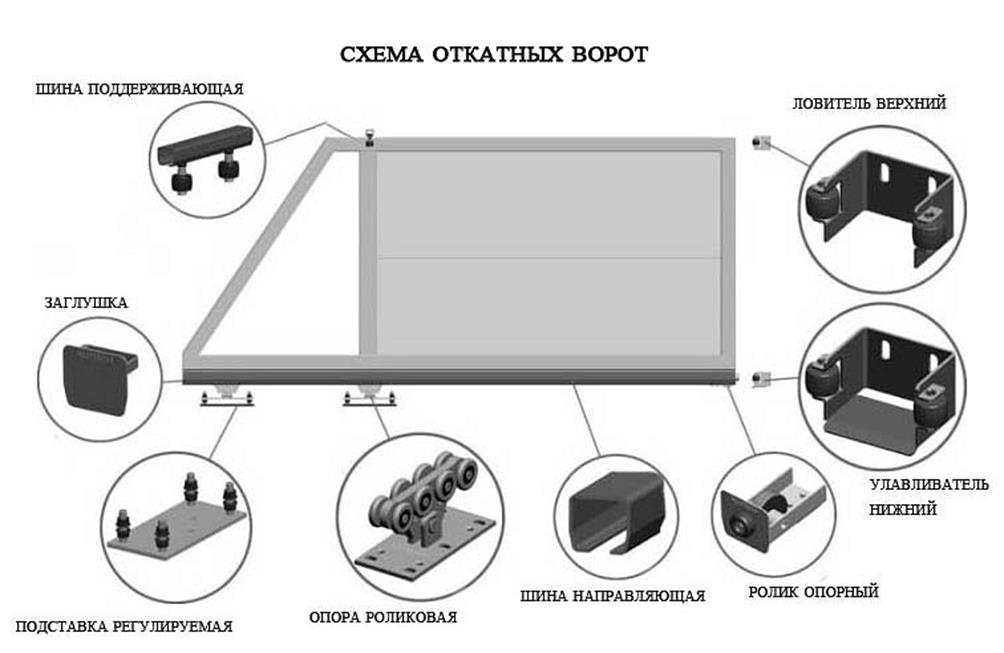

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)

регулировки высоты установки ворот относительно земли (в пределах 5 см)

возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и , включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «» . Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Возможно Вам будет также интересно:

Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать... Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод...

Калитка в воротах? Все «За» и «Против». Если попытаться перечислить все аргументы в пользу того, чтобы делать калитку, врезанную непосредственно в створ ворот...

самостоятельного строительства

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства:

Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
Существует возможность выбирать различную автоматику для ворот.

Недостатки:

В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
Для крепления консольной части и привода необходимо производить дополнительный фундамент.
Вдоль забора понадобится выделить достаточное пространство.

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Ширина ворот (L) будет равна:

ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Это значение определяется исходя из веса используемого материала:

Профнастил ~ равен 4 кг/м 2 .
Сталь, толщиной 2 мм ~ 17 кг/м 2 .

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Этот тип ворот имеет следующие элементы конструкции:

Направляющая балка. Принимает на себя весь их вес.
Тележка или роликовая опора. Их необходимо 2 шт.
Съемный концевой ролик. В закрытом состоянии он служит опорой.
Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
Кронштейн. Он важен для удержания створки от бокового качания.
Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

Combi Arialdo и Flatelli Comunello из Италии.
Ролтэк и Doorhan из России.
Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

Проводка электрики.
Установка ответного столба.
Монтаж автоматики.

Этапы возведения фундамента:

Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

Снимаете полотно с роликовой тележки.
Далее снимаете тележки с площадок.
К закладному элементу привариваете площадки.
К ним закрепляете роликовые тележки.
На роликовые опоры задвигаете полотно.
Закрываете ворота и гаечным ключом производите настройку их положения.

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла . Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики напрямую зависит от веса ворот:

Для проема в 4 м используется привод – 500–600 кг.
Для проема в 4–6 м используется привод – 600–1300 кг
Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Для проведения всех работ, вам потребуется иметь такой инструмент:

Инверторный сварочный материал. Такой агрегат не испортит металл.
Болгарка.
Воздушный компрессор для покраски.
Пассатижи.
Дрель.
Рулетка.
Уровень.
Клепатель.

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

Недостаточно хорошая подготовка фундамента.
Неправильный монтаж и крепеж всех комплектующих.
Неправильно подобранная масса ворот под несущую балку.
Если слышен скрип, то это свидетельство попадания песка в подшипники.
Нельзя допускать потеки краски.
Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.

Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

Механические;
Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

Рельсовые;
Подвесные;
Консольные.

Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа - является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

Одностворчатые;
Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

аппарат для сварки;
столярные струбцины;
болгарка с отрезными и шлифовальными дисками;
мерная лента или рулетка длиной от 7м;
мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

Чтобы изготовить надежные и прочные раздвижные ворота , которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм . Оптимальным вариантом является труба с прямоугольным сечением 60×40 .

Сварочные работы

Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
Чтобы внутренние углы рамы были прямые и имели ∠90° , сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.

Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
Сверху каркаса приваривается швеллер;
Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

Вес и тип конструкции створки;
Условие и частота эксплуатации ворот;
Рабочий интервал температур и мощность двигателя.

Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.
