Самодельный турник. Турник своими руками: инструкция по изготовлению домашнего снаряда. Турник в дверной проем

О влиянии занятий спортом на физическое здоровье известно давно.

Потому и растет количество фитнес-центров и спортивных площадок. К сожалению, не каждый может позволить себе регулярное посещение любого из таких сооружений.

У кого-то нет на это времени, у кого-то недостает средств. Часто даже приобретение обычной шведской стенки становится проблемой.

Вконтакте

Одноклассники

Спортивный уголок дома

Домашний спортивный уголок, сделанный своими руками, позволит сэкономить и время, и деньги. А турник в домашних условиях либо на дачном участке - реальный альтернативный вариант.

Среди всех известных спортивных снарядов он наиболее известен и доступен. Наличие такого гимнастического турника позволит несложными упражнениями накачать пресс, укрепить мышцы рук и спины.

Ведь занятия на таком тренажере способствуют формированию рельефа верхней части тела. Даже простой вис на турнике, когда расслаблены все мышцы спины, а позвоночник вытягивается, - и исправляется осанка у детей и взрослых.

Чтобы он не показался слишком сложным снарядом, достаточно предварительно сделать несколько общеукрепляющих упражнений, например, отжиманий от пола.

Два-три часа, а то и меньше, и по минимуму обустроен спортивный уголок - установлен простой турник. Преимущества очевидны:

  1. Во-первых, он потребует минимальных финансовых вложений.
  2. Во-вторых, нет нужды в особенных знаниях и умениях, тем более, что в интернете вы всегда найдете и чертежи, и подробную инструкцию по возведению этого спортивного снаряда.

Существует множество вариантов для изготовления турника, отличающихся друг от друга материалом, конструкцией и способами крепления.

Вам останется выбрать наиболее подходящий, приобрести все необходимые материалы, и, руководствуясь инструкцией, установить его. Конечно, очень важным является планировка помещения, вес спортсмена, наличие необходимых инструментов и материалов.

Делаем на даче

Если во дворе или на даче вдруг появится спортивная зона - это здорово! Но размеры участка диктуют свои условия для размещения такой площадки, считая ее объектом не самым важным.

Так что ей уделяют внимания гораздо меньше, чем хотелось бы. Первым делом место подбирается под дом и различные хозяйственные постройки, сад-огород, детскую площадку, зону для отдыха. Так незаметно вся площадь оказывается распределенной.

Но это совсем не означает, что свободного пятачка, где могут встать спортивные тренажеры, не найдется. И в этих условиях более всего окажется востребованным обычный турник на вертикальных стояках.

Чтобы установить металлическую перекладину, много места не нужно. Она может быть закреплена, где угодно. К тому же, использовать ее можно будет и для спортивных занятий, и для выбивания ковров.

Если позволит площадь, можно дополнить его баскетбольным кольцом, спортивной лестницей, брусьями или пусть будет только турник.

Что необходимо для самодельного снаряда

Как минимум, вам понадобится металлическая труба до 120 см в длину для роли перекладины.

Гимнастические стандарты требуют, чтобы в диаметре она равнялась 28 мм. Но вы не собираетесь на мировые чемпионаты, так что можете позволить себе трубу диаметром от 20 до 35 мм. К тому же, она должна быть гладкой и не особенно жесткой, чтобы не пораниться ладонями. Опорами могут стать деревянные столбы либо металлические трубы.

При наличии сварочного аппарата лучше соорудить металлический турник. Имейте в виду, что металлические опоры в сечении должны быть раза в три больше, чем диаметр у перекладины.

Заниматься на своем турнике должно быть удобно. Так, например, для роста в 170-180 см его высота должна достигать двух метров, и при этом до полуметра опоры будут уходить в землю.

Значительно облегчит процесс строительства чертеж, в котором отражены все параметры спортивного снаряда и учтена глубина вкапывания.

Рассмотрим особенности конструкции спортивного снаряда, в зависимости от материала изготовления:

  • Из металлических труб

Металлическую конструкцию лучше вначале заварить (это рекомендуется делать на земле), а лишь после этого устанавливать.

На высоте сваркой работать довольно опасно, особенно если вы не сварщик-профессионал, к тому же, это непросто. В последнюю очередь устанавливаете вертикальные стойки в лунки, подготовленные предварительно.

Обратите внимание: чем глубже снаряд вкопаете в землю, тем крепче он будет стоять.

Правда, тогда потребуются более длинные трубы и земляной бур, иначе отверстия требуемой глубины проделать вам будет сложно.

Если вкапываете на глубину меньше метра, забетонируйте его цементно-песчаным раствором (1:3). Чтобы зафиксировать опоры вертикально, рекомендуется подпирать их деревянными клинышками. А песок, засыпанный на 10-15 см под турником и утрамбованный, защитит от грязи после дождя.

Готовый снаряд должен оказаться чуть выше, чем ваш рост с вытянутыми вверх руками. Приступать к упражнениям на турнике следует лишь после того, как цемент схватится окончательно.

  • Из деревянных столбов

Вкапывать их нужно так же, как трубы из металла. Если есть металлические штыри, их тоже вбивают в землю.

К столбам скобами закрепляют перекладину. Либо в столбах просверливают по отверстию, перекладину в них вставляют, чтобы края оказались за опорами, делают дрелью на ней отверстия и закручивают шурупом с болтом.

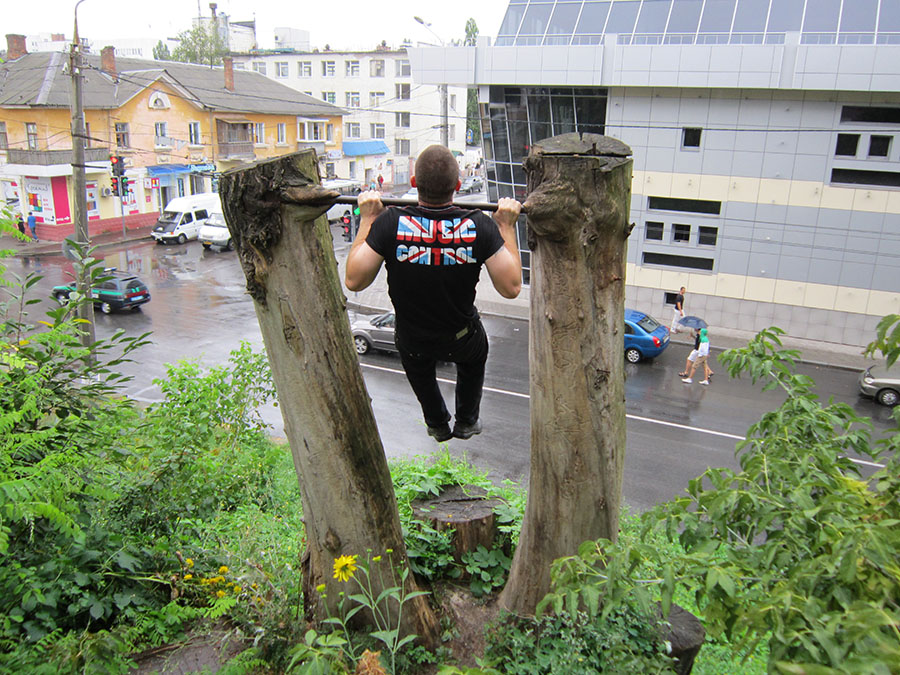

  • Между двух деревьев

Оказывается, возможно и такое. Тем более если на участке имеется два дерева, одно от другого совсем неподалеку. Вам остается найти подходящий кусок металлической трубы и закрепить его:

  1. Проще всего - вбить в деревья скобы.
  2. Другой способ — в каждое дерево загнать металлические штыри, на них посадить перекладину и ее закрепить проволокой.
  3. Трубу прибить гвоздями или прикрутить саморезами.

Какой бы вариант вы ни выбрали, он должен быть для вас наиболее приемлемым, а перекладина надежно прикреплена.

  • Возле одного дерева

Оно послужит одной опорой. Другую придется сделать самим. Деревянный столб, что вкопан в землю, отлично справится с этой ролью. И перекладина закрепляется также просто. Одна скоба вбивается в дерево, другая - в столб. Для надежного закрепления в металлической трубе делают отверстия, так прибить ее к дереву можно уже гораздо основательней.

Перекладина внутри дома

Когда возможность соорудить турник во дворе или на дачном участке отсутствует, установите его в своем доме.

Тогда никакая погода не помешает вам заниматься спортом.

Его основой может послужить обычная стальная труба. Турники делят на группы в зависимости от места установки.

Настенный (навесной)

Металлическую трубу следует нарезать на кусочки определенной длины. Сначала изготавливаете раму, для этого свариваете металл, а угловая шлифмашина обработает швы.

Две пары металлических отрезков пойдут на изготовление двух уголков, а к каждому следует прикрепить перекладину. Оба уголка затем привариваете к раме. Чтобы перекладину прикрепить к уголку, сначала проделываются отверстия на нижней планке, перекладина вставляется и свариваются места соприкосновения.

Останется в раме просверлить отверстия для крепежа и конструкцию можно вешать на стену. Бетонная плита и надежные крепления позволят вашему тренажеру выдерживать довольно большой вес. А перед установкой можете сначала покрасить конструкцию.

Совет: если вы обмотаете ручки своего турника изолентой, процесс подтягивания значительно облегчится. Кстати, такой турник можно соорудить даже на балконе.

Прежде чем приступить к изготовлению этого сложного настенного турника, составьте правильно чертежи. Вам будет гораздо удобнее работать.

В качестве примера, приведём чертеж брусьев, который можно сделать своими руками:

Преимущества настенного турника:

  • Он компактен и поместится даже в маленькой комнате;
  • Мобилен и с одинаковым эффектом расположится на любой высоте, какую позволит потолок в доме;
  • Мощная система крепления делает его очень надежным.

Недостатки настенного турника:

  • На нем не получится совершить перевороты и другие трюки, потому что штанга расположена слишком близко к стене;
  • Масса тела может служить ограничением.

В дверном проеме

Труба выбирается соответственно размерам выбранного прохода. Такой турник более всего подойдет для ребенка или подростка.

Для взрослого рост станет проблемой. Сложно сосредоточиться на занятиях, когда приходится постоянно поджимать ноги, чтобы выполнить простейшее упражнение.

Проще всего воспользоваться заготовкой стальной трубы и парочки брусков из дерева, а дальше по схеме:

  • на концах трубы делаются по два распила крестом глубиной до семи см, а по паре противоположных лепестков с каждого конца срезается;
  • в каждом из брусков нужно высверлить отверстия диаметром, как у трубы;
  • бруски надевают на трубу;
  • лепестки разогнуть, чтобы они к деревянной поверхности примыкали как можно плотнее;
  • отметить в проеме место монтажа;
  • на стене, брусках и лепестках трубы заготовить отверстия;
  • труба фиксируется в проеме по заготовленным отверстиям.

А вместо того, чтобы в брусках высверливать отверстия, на них выпиливают лобзиком полукруги по радиусу трубы, а затем зафиксировать в проеме посредством саморезов. Установите в них перекладину и тогда не придется в трубе нарезать лепестки. Теперь можно протестировать конструкцию и приступать к занятиям.

Преимущества турника в дверном проёме:

  • просто монтируется;
  • компактен и может быть смонтирован также между стен в коридоре;
  • безопасен;
  • килограммов 100 выдержит без проблем;
  • можно оснастить дополнительным оборудованием, типа качелей, гимнастических колец или боксерской груши.

Недостатки турника в дверном проёме:

  • высота установки ограничена проемом;
  • ограничения в движении, создаваемые стенами.

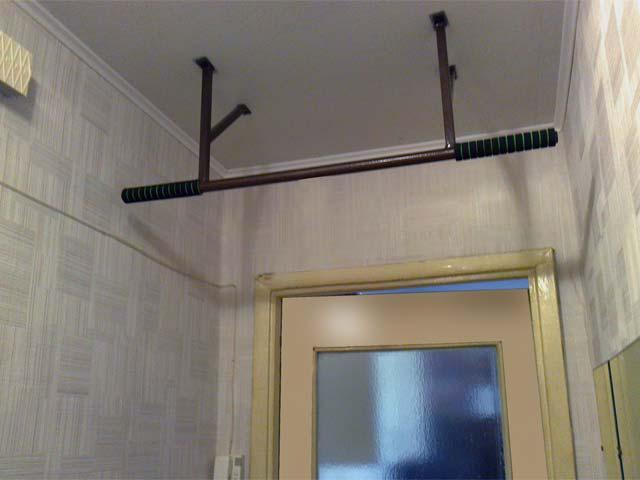

Потолочные

То, что крепят его к потолку, понятно уже из названия. А размещают сантиметрах в 30-ти от потолочной поверхности. Следует иметь в виду, что с гипсокартонными потолками об этой разновидности турника лучше забыть.

Можно выбрать вариант с разными захватами или регулируемый. Как обычно, потребуется металлическая толстостенная труба или черенок покрепче, три метра веревки, не менее 8 мм диаметром, два анкерных болта и карабины, .

Для начала определитесь, сколько опор будет у турника, одна или две (последний вариант, безусловно, надежней).

Если вы выбираете трубу, решите, как к ней будет крепиться веревка, понадобятся сквозные отверстия или воспользуетесь приваренными петлями. В деревянном черенке достаточно сделать маленькие углубления, и веревка не будет соскальзывать, но ее можно и прибить гвоздями.

Когда подготовительная часть завершилась, сверлите отверстия под анкеры, закрепляйте их, прицепляйте карабины и пропускайте через них веревку.

Преимущества потолочных турников в том, что специального места для него искать не придется. Крепите в любом месте, которое вам понравилось, и нет проблем. И места он занимает минимум.

Недостатки потолочных турников в их установке — это сложнее. И не дай бог, вы просверлите дыру к соседям, когда станете крепить его к потолку. К тому же, после него останутся не слишком эстетичные следы, непросто устраняемые.

Конечно, можно изготовить даже напольный турник его еще называют 3 в 1, для него потребуется надежное крепление к полу. А в квартире обеспечить такой крепеж вряд ли удастся, потому что норма несущей способности перекрытия в жилом помещении 250 кгс/кв. м при необходимых 400.

Вы найдете множество вариантов изготовления этого наиболее распространенного спортивного тренажера, даже с видео-инструкциями. Вам вполне по силам построить самодельный турник, от самого простого, распорного, складного или детского, до сложной многофункциональной конструкции.

Каждый человек, который уважает себя задумывается над тем, чтобы иметь физическую форму, а также поддерживать ее. Иногда бывает так, что не везде имеются турник и брусья поблизости, вот и приходиться выходить из ситуации придумывая свои приспособления для этого. В этой статье я расскажу, как автор сделал из легкодоступных материалов тренажер два в одном, который включает в себя турник и брусья и возможность установить его дома, что прибавляет этой идеи актуальности.

Для того, чтобы сделать такой тренажер, необходимы такие материалы, как:
* Труба диаметром 30мм.
* Профиль 30*30мм.
* Лист железа 5мм.
* Болгарка.
* Сварка.
* Дерматин.
* Поролон.
* Дощечка.
* Белая краска.

Вот и все детали, необходимые в сборке есть, поэтому приступим к изготовлению.

Шаг первый.
Первым, что необходимо сделать, это чертеж. Он даст точную картину самоделки и поможет в дальнейшей сборке, ведь наглядный пример куда лучше слов.

На чертеже размечены элементы по номерам для удобства и исключения перепутать детали.



Шаг второй.
Чертеж есть, теперь необходимо вооружиться болгаркой и распилить нужное количество заготовок труб и профилей различных по длине. При работе с болгаркой будьте осторожны и одевайте защитные очки и прочные перчатки.

Также понадобиться крепеж, который будет держать тренажер, чертеж крепления изображен на фото.

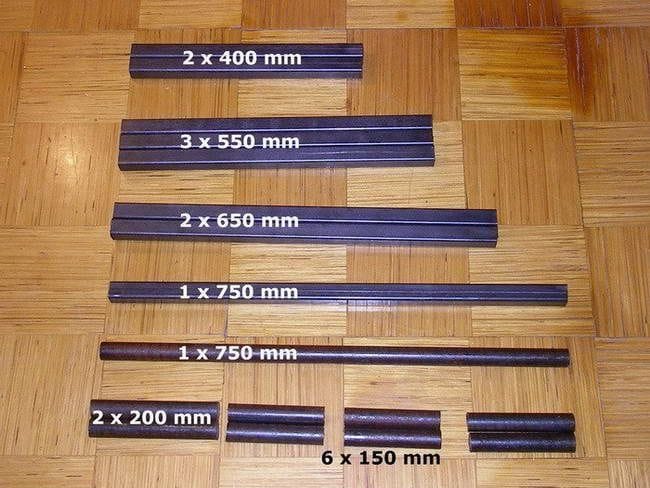

Размеры готовых составляющих указаны на фото.


Шаг третий.

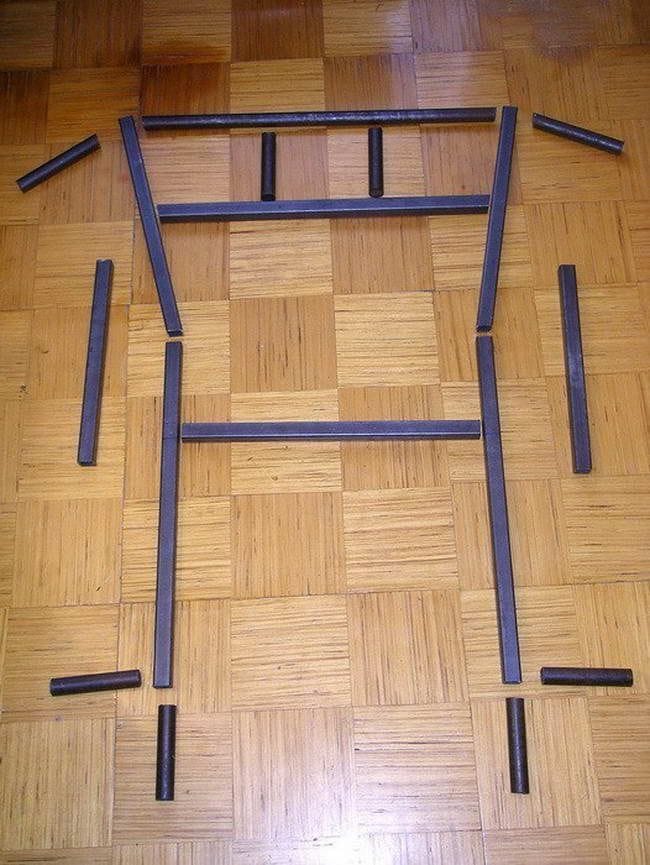

Беспощадно распилив цельные трубы и профиля на нужные отрезки заданной длины переходим к инструменту под названием сварка. Перед тем, как начать сваривать детали, их нужно разместить, как на фото в определенном порядке.


При сварке соблюдайте меры безопасности, одев сварочную маску и перчатки.

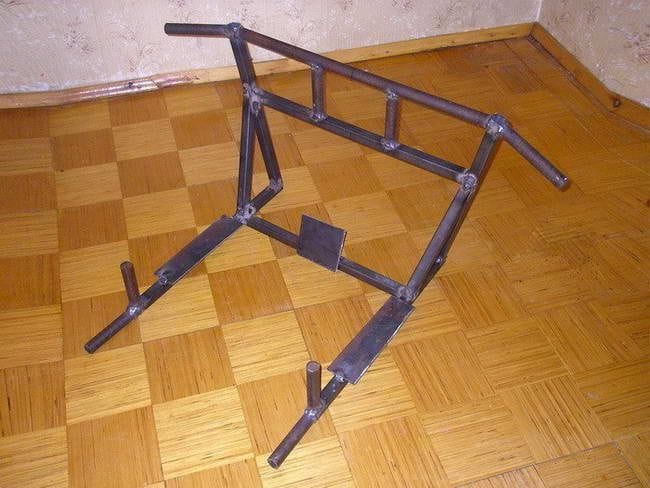

Готовый каркас выглядит так.


Шаг четвертый.
Использовать такой тренажер еще рано, нужно изготовить мягкие подушки, одна для спины и две для рук. На деревянных основаниях располагаем поролон и обтягиваем дерматином, это можно сделать при помощи мебельного степлера.

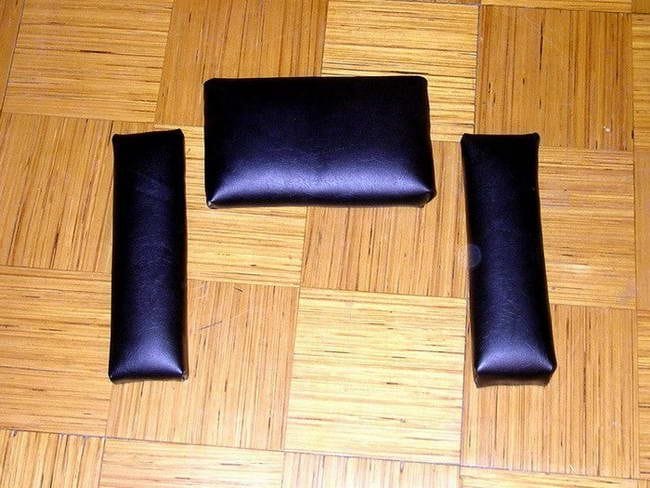

Так выглядят готовые мягкие подушки для тренажера.


Шаг пятый.
В завершении нужно обезопасить тренажер от коррозии, сделать это проще всего с помощью краски, цвет выбираем по вкусу и прикручиваем дощечки с мягкими подушками. После чего крепим самодельное крепление на стену и устанавливаем тренажер и проверяем).

Так самоделка выглядит в режиме брусьев.

На сегодняшний день все больше и больше людей хотят следить за своей физической формой, ходят на стадионы и в спортзалы. Некоторые предпочитают выполнять упражнения в домашних условиях, чтобы сэкономить время и средства. Для этого в квартире следует установить турник и заниматься на нем в любое удобное время. В продаже имеется множество моделей предназначенных для домашнего пользования, но все они стоят довольно дорого. Если при желании поддерживать хорошую форму вы не обладаете лишними средствами, то вполне возможно сделать и установить турник своими руками.

Виды домашних турников, их достоинства и недостатки

Правильный турник является очень эффективным спортивным снарядом. Регулярные занятия на нем благотворно влияют на многие группы мышц, способствуют появлению хорошей осанки, полезны для позвоночника. Прежде чем взяться за изготовление турника для дома необходимо подумать, какой именно вид является для вас наиболее подходящим:

  • Настенный турник. Из его названия становится ясно, что вешается он на свободную стену, закрепляется на ней посредством анкерных болтов.

  • Турник в дверной проем. Это турник в виде штанги устанавливаемый либо между двумя близкорасположенными стенами, либо в дверном проеме.

Обе описанные модели турников имеют свои достоинства и недостатки. Рассмотрим их подробнее.

Достоинства настенной модели:

  • малые габариты. Турник не займет большую площадь стены и разместится без труда даже в маленькой квартире;
  • данная модель может располагаться на любой удобной высоте, ограничить которую может лишь потолок квартиры;
  • он очень надежен благодаря своей системе крепления.

Недостатки настенной модели:

  • из-за того, что перекладина расположена близко к стене, невозможно выполнять трюки, перевороты;
  • существуют ограничения по весу.

Преимущества турника, устанавливаемого в проем:

  • простой монтаж;
  • занимает мало места, может расположиться не только в дверях, но и в коридоре между стенами;
  • грузоустойчивый, безопасный;
  • при необходимости на него вешают детскую качель, кольца для гимнастики, веревочную лестницу, боксерскую грушу.

Недостатки турника, устанавливаемого в проем:

  • закрепить его возможно только на той высоте, которую позволяет высота проема;
  • во время занятий движения могут ограничивать стены коридора или дверной проем;
  • позволяет выполнять только базовые упражнения.

Как изготовить и установить турник в проем дверей

Чтобы изготовить турник с нуля вам потребуются:

  • отрезок металлической трубы, превышающий длину проема на 40 мм;
  • дрель и сверла по металлу;
  • болгарка;
  • тиски.

Во время работ нужно быть предельно аккуратным, чтобы не нанести себе травму и не испортить инструмент следует соблюдать необходимую технику безопасности.

Действия нужно осуществлять в следующем порядке:

  • в первую очередь стоит решить, в какой проем лучше всего установить турник. Места крепления должны быть достаточно прочными, чтобы выдержать вес человека и не осыпаться;

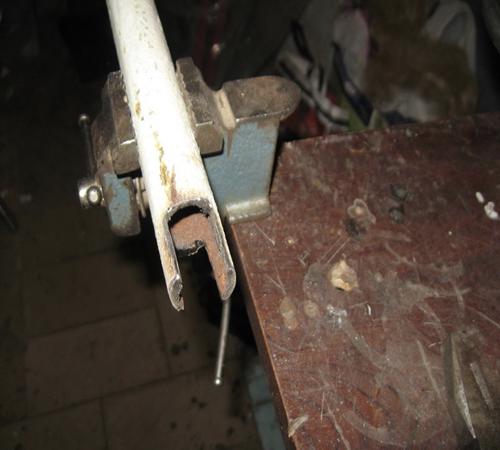

  • с одного конца металлической трубы на равном расстоянии друг от друга делаем четыре надреза глубиной 2,1-2,2 см. При этом должно получиться четыре одинаковых лепестка;

  • из них два, расположенные друг напротив друга, нужно срезать;

  • на каждом лепестке из оставшейся пары проделать дрелью одно отверстие диаметром 4-4,5 мм;

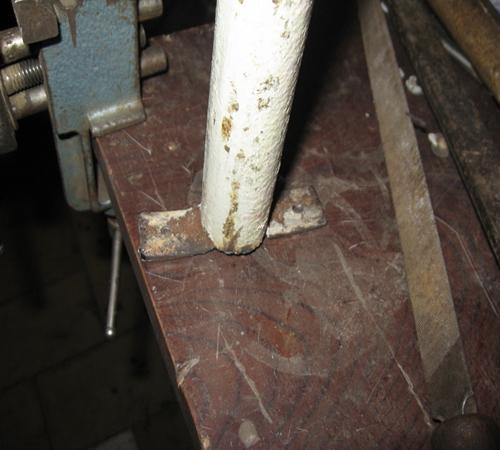

  • далее их следует отогнуть в сторону под прямым углом к трубе. Таким образом, мы получили будущие крепления турника;

  • теперь все те же действия необходимо произвести со вторым концом трубы;
  • после этого взяв напильник нужно зачистить трубу до блеска;

  • устанавливаем готовую штангу в проем при помощи шурупов, вкручивая их в отверстия на креплениях.

Если вы хотите установить турник между двумя стенами, тогда закрепить его лучше другим способом. Первый вариант крепления:

  • оба конца металлической трубы приварить к стальным уголкам;
  • в обеих стенах с помощью дрели или перфоратора проделать отверстия под крепежи друг напротив друга;
  • прикрутить трубу к стене за уголки, используя для этого семисантиметровые саморезы или дюбеля.

Второй вариант крепления:

  • отрезок стального стержня сгибаем дугой, на обоих его концах должна быть резьба;
  • конец трубы облокачиваем на стальной уголок с просверленными в нем отверстиями для крепления к стене и для фиксации трубы;
  • стержень, согнутый дугой, перебрасываем через трубу и оба конца продеваем в крепежные отверстия на уголке;
  • очень плотно накручиваем на них гайки.

Чтобы, устанавливая домашний турник между стенами, не испортить обои или другое покрытие, следует использовать прокладку из поролона или линолеума.

Как сделать турник на стену

Чтобы смастерить турник на стену кроме перечисленных выше инструментов потребуется еще молоток, отвертка и сварочный аппарат. Последний вовсе не обязательно приобретать по этому случаю. Достаточно взять его напрокат или попросить у владельцев соседних гаражей.

Проводить сварочные работы однозначно лучше на улице, т.к. во время сварки искры, летящие во все стороны, могут не только испортить мебель, обои и ковры, но даже вызвать возгорание. Так же совершенно ни к чему в комнате характерный неприятный запах, который потом будет очень долго выветриваться.

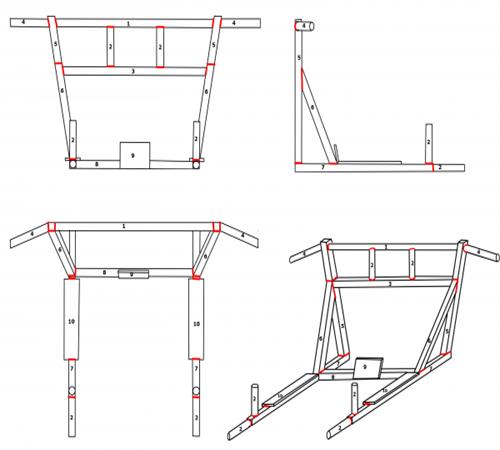

Чтобы изготовить настенный турник понадобится вот такой чертеж, на котором красным цветом отмечены места сварки:

Для изготовления составных частей будущего турника потребуются следующие материалы:

  • (1) металлическая труба диаметром 3 см и 75 см в длину - 1 шт.;
  • (2) металлическая труба диаметром 3 см и 15 см в длину - 6 шт.;
  • (3) профиль с квадратным сечением 3х3 см, длиной 70 см - 1 шт.;
  • (4) труба диаметром 3 см и 20 см в длину - 2 шт. Эти детали привариваются под двадцатиградусным углом;
  • (5) профиль с квадратным сечением 3х3 см, длиной 55 см - 2 шт.;
  • (6) профиль с квадратным сечением 3х3 см, длиной 40 см - 2 шт.;
  • (7) профиль с квадратным сечением 3х3 см, длиной 65 см - 2 шт.;
  • (8) профиль с квадратным сечением 3х3 см, длиной 55 см - 2 шт.;
  • (9) металлический лист 14х12 см, 5 мм в толщину. Его приваривают сзади, как показано на чертеже;
  • (10) металлический лист 30х70 см, 5 мм в толщину - 2 шт.

Цифрами, взятыми в скобки, эти детали отмечены на чертеже.

Необходимо приобрести профили и металл, и разрезать все при помощи болгарки, в соответствии с перечнем.

Готовый спортивный снаряд будет весить примерно 15 кг. Чтобы его в процессе эксплуатации не вывернуло из стены нужно использовать мощные крепежи. Это могут быть анкерные болты или большие дюбеля.

Для поддержания физической формы, не у всех есть возможность посещать спортзал, но упражнения можно делать и в домашних условиях. Для укрепления мускулатуры рук, спины и пресса можно сделать турник для дома. Конструкции есть разные - самые простые и посложнее.

Виды турников

Для поддержания спортивной формы желательно иметь дома спортивные снаряды. К самым простой из них относится турник. Это одна или несколько перекладин небольшого размера, которые позволяют тренировать мышцы рук, груди, пресса и спины. Надо только найти подходящий комплекс упражнений.

Один из простых вариантов

Для дома (квартиры)

В доме обычно найти место для турника проще. В квартире обычно это сделать посложнее, поэтому многие ищут варианты, которые занимают немного места, легко снимаются и устанавливаются: чтобы можно было хранить, скажем, в шкафу и вешать только на время занятий. Для использования в помещениях есть такие модели:

  • Настенные . Есть разных размеров и конструкций - от простой перекладины на уголках, до более сложных конструкций под разные хваты и разные группы мышц. Имеют общий тип крепления: мощные уголки, которые крепятся непосредственно к стене.
  • Угловые . Одна из разновидностей настенных. Разница понятна из названия - крепятся к двум смежным стенам, образующим угол.
  • В дверном проеме . Требует минимум времени для изготовления, да еще и может быть съемным. Есть в двух вариантах:
    • Устанавливается в дверном проеме. Это обычно просто одна перекладина. Более сложную конструкцию тут все равно не укрепишь.
    • Крепится над дверью. Чуть более сложная конструкция, позволяющая разнообразить занятия.

    Два небольших настенных турника: один для подтягивания, другой для жима и «уголка»

    Модель 3 в 1

    В дверном проеме или в узком коридоре

    Способы крепления съемного турника в дверном проеме

    Есть совсем простые уличные турники — две стойки с перекладиной, есть целые комплексы

    Универсальный вариант — со шведской стенкой и устройствами для прокачки всех групп мышц

    Мини-спортивный комплекс на заднем дворе

    А вообще, можно на наружной стене дома повесить настенный турник - вариант для летних тренировок.

    Выбор материалов

    Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

    Если стены позволяют, можно навешивать тяжелые конструкции

    Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше. Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины - из круглой.

    Как правило, диаметр перекладины турника лежит в пределах от 27 мм до 32 мм.

    Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

    Надежность — самое важное. И в конструкции и в крепеже

    Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы - из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом - краску в два–три слоя. Если есть возможность - нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

    Крепление тоже должно быть надежным

    Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки - их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

    Схемы и размеры

    Схемы турников - вот что важно. Важны диаметры труб, толщина стенок. Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

    Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

    Настенные модели

    Одни из самых удобных и функциональных - настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем простые. Начнем с тех, что посложнее.

    На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа - положение для проработки пресса, слева - для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

    Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

    Переворачивать турник не всегда удобно, поэтому придумана другая конструкция - с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

    Схема и размеры снятые с готового настенного турника

    Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример - на фото ниже.

    Это самодельный вариант, сделанный по фабричной модели

    Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция - одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

    Размеры — под небольшой рост

    Наддверные конструкции - одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

    Турники для двора

    Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей - чтобы могли и дети играть, и взрослые тренироваться.

    Турник для улицы: чертеж с размерами

    Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках. На что еще обратить внимание - на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

    Как сделать турник для квартиры своими руками - фотоотчет

    Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами. Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» - остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

    Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

    На схеме нет угловых упоров, они сделаны «на глаз». Угол - около 50°. Далее дело за малым - сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

    Получились две половины каркаса в виде буквы «Г» - их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

    Чтобы расстояние между стойками было одинаковым, используем рейки

    Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

    Оформление примыкания круглой и прямоугольной трубы

    Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее - толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

    Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

    Добавляем «держалки» для узкого хвата, сгибаем и можно красить

    На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

    Крюки для навешивания турника тоже сделали своими руками

    Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто - зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

    Перед тем как сделать турник, определитесь с местом где его будете вешать. Не все супруги спокойно примут такое новшество… Самодельный турник 3 в 1 на стене в двух рабочих положениях

    Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них - тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

    Делаем подушки под плечи

    По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана - ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

    Добавлена перекладина

    Самодельный домашний турник получился тяжеловатым - 19,8 кг, но в таком виде он более удобен.

    В заключение небольшое развлекательное видео-пранк «Дед наказывает турникменов». Будьте здоровы!

Для поддержания мышц спины и рук в хорошей физической форме не обязательно посещать тренажерный зал. Один из основных спортивных снарядов - турник - можно установить и дома, даже в небольшой квартире.

Конструктивно турник можно разделить по 2 критериям:

  1. По месту установки - в помещении или на улице.
  2. По функциональности - это будет только турник, или с ним будут совмещены другие снаряды.

Рассмотрим эти отличия подробнее.

Виды турников для помещения и для улицы

Если сделать турник нужно для квартиры (комнаты), доступны такие варианты:

  • Настенные - крепятся к «чистому» участку стены. Конструктивно сделаны в виде опорной части (которая крепится к стене болтами) и вынесенной от нее перекладины.
  • Настенные - над дверным проемом. Конструктивно то же, что и обычный настенный турник, только устанавливается над дверным проемом. Для пользователя удобнее тем, что ноги не будут упираться или цепляться за стену при подтягиваниях.
  • Угловые. Еще один настенный вариант. Турник монтируется на две смежные стены, образующие угол. Преимущество по сравнению с простой настенной конструкцией - такое изделие более надежно держится на стене.
  • Раздвижные, монтируются в дверной проем. Самостоятельно такое изделие сделать получится не у всех - в изготовлении оно сложнее. Еще один минус - некачественная конструкция может не выдержать большого веса. Преимущество - в простоте установки и быстром демонтаже.
  • Навесные между двумя стенами, расположенными близко друг к другу. Вешаются там, где от стены и до стены не более 1-1.5 метров.
  • Съемные между двумя стенами, расположенными близко друг к другу. Вариант предыдущего пункта. В этом случае сама перекладина не крепится к стенам. В них врезаются пазы, в которые можно поставить перекладину. После выполнения упражнений турник снимается, пазы остаются на стенах.
  • Навесные для шведской стенки (если в помещении она есть).
  • Потолочные. Крепятся к потолку.

Если турник нужно соорудить для улицы - доступны такие варианты:

  1. Перекладина между двумя деревьями (если на расстоянии до 2-2.5 м друг от друга растут 2 толстых дерева).
  2. П-образный отдельно стоящий турник.

Виды по функциональности

Самый простой вариант исполнения - обычная перекладина, прикрепленная к подходящей поверхности. На таком турнике можно просто подтягиваться.

Конструкцию можно модернизировать несколькими способами:

  • Добавив на перекладину несколько ручек, позволяющих браться разным хватом. Разный хват позволит по-другому распределять нагрузку на мышцы.
  • Добавив брусья.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

  1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей - не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник - будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
  2. Расходы по времени. В зависимости от модели - на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
  3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской - работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Список материалов и инструментов для изготовления турников

Список материалов будет зависеть от выбранного вида турника. Поэтому приведем общий перечень того, что может потребоваться - без конкретных размеров и количества:

  • 1 круглая труба длиной около 100-110 см - для перекладины.
  • 1 квадратная труба сечением 30-40 мм, длиной около 3-4 метров - для создания рамы. Ее нужно будет нарезать на несколько кусков (длина и количество кусков - будут зависеть от конструкции).
  • 4-8 анкеров.

Для обработки потребуется:

  • Сварочный аппарат.
  • Инструмент для резки металла (пила, болгарка).
  • Напильник (для обработки металла после резки).
  • Маркер и линейка.
  • Дрель (чтобы просверлить отверстия в турнике под крепежи).
  • Краска и кисточка (чтобы окрасить готовое изделие).

Как выбрать диаметр перекладины

Чтобы подобрать диаметр под размер руки, нужно измерить ширину ладони у основания пальцев и умножить полученное число (в сантиметрах) на 3.3. Результат нужно округлить в большую сторону, желательно до цифр 5 или 0.

К примеру, если ширина вашей ладони составляет 9 см, после умножения на 3.3 получается 29.7. Значит, диаметр перекладины должен быть 30-35 мм.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон - на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

  1. Расчетная нагрузка - для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
  2. 2.5 - фиксированный коэффициент.
  3. 130 - минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 - столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки - до 6.

Все показатели вверху - среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

  • Не менее 120 мм - для бетона.
  • Не менее 150 мм - для кирпича.
  • Не менее 180 мм - для бруса из прочных пород дерева.
  • Не менее 220 мм - для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

Как изготовить и установить турник

Поскольку способов создания каждым способом существует много - рассматривать будем только по одному, для примера.

Один из самых простых вариантов в плане реализации для узкого участка коридора. Понадобится:

  1. Круглая труба, диаметром в 20-30 мм. Длина равняется ширине дверного проема (или расстоянию между стенами), но при монтаже может потребоваться немного ее укоротить.
  2. Металлическая пластина толщиной в 3-5 мм, шириной - по ширине дверного добора.
  3. 2 деревянных бруска размером примерно 10×10×3 см - для «гнезда», в котором будет сидеть перекладина. Бруски можно заменить фанерой, полукруглой металлической пластиной (если турник будет съемным) или обрезком трубы (длиной в 3-5 см) такого диаметра, чтобы перекладину можно было в него вставить.

Процесс монтажа выглядит так:

  • Выбирается высота установки перекладины.
  • На металлические пластины крепятся гнезда. Если гнезда металлические - их приваривают к пластинам. Если деревянные - в дереве вырезается отверстие (круглое или полукруглое) для перекладины, а сама деревяшка крепится к стене поверх пластин.
  • Пластины врезаются в дверной добор на выбранной высоте.
  • Перекладина «примеряется» в гнезда и по необходимости подрезается. Подрезать ее обязательно нужно будет - как минимум потому, что несколько миллиметров заберут пластины по обеим сторонам.
  • Перекладина устанавливается в гнезда. Если гнезда полукруглые - ее можно будет легко снять. Если гнезда круглые - после установки перекладину можно будет снять только вместе с пластинами.

2 варианта для улицы

Для улицы есть 2 простых варианта:

  • Между 2 деревьев, если они растут на расстоянии не более 2-2.5 метров.
  • Возведение отдельно стоящего П-образного турника.

В первом случае перекладина врезается в дерево на 2 пластины, как описывалось выше. Если расстояние между деревьями более 1.7-2 метров - желательно добавить к перекладине 2 косых трубы к дереву (для дополнительной опоры).

При создании П-образного турника в землю вкапываются (в идеале - с бетонным основанием) 2 квадратные трубы размером около 7×7-10×10 см. Расстояние между опорными трубами - около 150 см. Между ними приваривается перекладина.

Отдельный турник для стены или потолка

Рассматривать будем самую простую конструкцию. Повесить ее можно как на стену, так и на потолок.

Примерные чертежи с размерами:

Для создания понадобится:

  • Круглая труба для перекладины, длиной 100-120 см. По желанию: можно загнуть крайние 15-20 см под небольшим углом к полу, а также приварить еще 2 короткие трубки (длиной 12-15 см, расстояние между трубками - около 18-25 см) перпендикулярно перекладине - для разного хвата.
  • 2 металлические пластины или уголка, 35×5 см.
  • 4 металлические квадратные трубы, 43×5 см. Вместо квадратной можно использовать трубу прямоугольного сечения такой же длины.

Если ваш вес больше 90 кг, для надежности между 2 пластинами можно приварить еще 2 пластины - чтобы из них получился прямоугольник. В длинных пластинах можно сделать дополнительные точки крепления.

Между собой все элементы скрепляются сваркой, собирая конструкцию по схеме выше.

Навесной - для шведской стенки

Если в помещении есть шведская стенка - можно изготовить турник, который будет вешаться на нее.

За основу можно взять конструкцию с чертежа выше, немного ее изменив. Пластины берутся большей длины (около 50-60 см), загибаются. Загнутый участок должен полностью «обхватывать» перекладину шведской стенки, с запасом как минимум в несколько сантиметров.
