Автомобильный стробоскоп простая схема для сборки своими руками. Как собрать стробоскоп для установки зажигания своими руками? Мощный стробоскоп своими руками

Со стробоскопом выставлять зажигание на карбюраторном моторе всегда намного удобнее, чем «на слух». Но ценники на подобную аппаратуру порой «кусаются», что толкает многих автомобилистов к альтернативным вариантам решения подобного вопроса, например путем изготовления стробоскопа своими руками.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

Во-первых, стоимость весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 - модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей - потребует 1700 р., ее более «продвинутый» собрат Focus F10 - 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Во сколько обойдется самодельный стробоскоп для регулировки зажигания

Исходя из вышеуказанных недостатков , выглядит уместным вывод о целесообразности изготовления подобного оборудования в домашних условиях. Тем более, что гораздо удобнее и дешевле его оснастить доступными светодиодами, которые стоят сущие копейки. Для таких целей, в качестве донора, вполне подойдет дешевая лазерная указка, карманный фонарик и т.д.

Точно так же не возникнет проблем с остальными комплектующими, а также инструментами. Общий бюджет затеи не должен составить больше 100-150 рублей.

Видеоурок по настройке зажигания стробоскопом

Как сделать стробоскоп своими руками

Вариантов исполнения «домашнего» стробоскопа может быть множество. Тем не менее, в целом все подобные проекты конструктивно схожи. Рассмотрим принцип сборки сего гаджета на следующем примере.

Необходимые детали:

• транзистор КТ315 (найти его можно в любой радиоаппаратуре былой эпохи, может иметь различные буквенные индексы);
• тиристор КУ112А (легко отыскать в импульсном блоке питания древних телевизоров);
• малогабаритные резисторы мощностью 0,125 Вт;
• дешевый (китайский) фонарик на диодах (количество диодов может быть разным, но лучше - от 6 до 10 штук);
• конденсатор C1 под напряжение от 16 Вольт;
• диод V2 - любой низкочастотный, например КД105 или Д9;
• малогабаритное реле (индекс BS-115-12A-DC12V или RWH-SH-112D, на 12 Ампер, катушка - 12 Вольт); впрочем, использовать можно и отечественные реле, например типа РЭС-10, с напряжением катушки 12 Вольт;
• провода питания необходимой длины (около 0,5-0,6 м) и зажимы типа «крокодил» для подключения стробоскопа к аккумуляторной батарее;
• экранированный провод до 0,5 м, кусок медного провода около 10 см.

Как все подключить, схема стробоскопа

Все основные детали прибора удобно разместить прямо в корпусе карманного фонарика или обычной фотоаппаратной вспышки. При этом через заднее отверстие фонарика (фотовспышки) проходят провода питания, на концах они имеют припаянные клеммы-крокодилы разных цветов или с маркировкой (чтобы не перепутать «плюс» и «минус»). В боковой стенке корпуса сверлится отверстие (если оно отсутствует) для прокладки через него экранированного провода к контакту X1. Оплетка данного кабеля на конце подлежит изоляции, к основной жиле необходимо припаять кусок медной проволоки длиной около 0,1 м - это датчик стробоскопа.

Работа стробоскопа для установки зажигания из фотовспышки или фонарика

Чтобы был выставлен правильно, необходимо исходить из того, что обычно смесь воспламеняют за пару градусов до момента прихода поршня в верхнюю точку такта. Данный угол и называется «углом опережения зажигания». С ростом оборотов коленвала УОЗ должен также расти по заданной кривой. В результате угол опережения выставляется на холостых оборотах и потом контролируется во всех диапазонах работы двигателя до 5000 об/мин.

При подключении стробоскопа нужно намотать его датчик (медный провод) прямо на оболочку высоковольтного провода первого цилиндра ДВС. Трех-четырех витков хватит. При этом фиксировать провод таким образом необходимо как можно ближе к свече - с целью минимизации влияния на работу стробоскопа соседних проводов. Для питания прибора его провода с «крокодилами» цепляются на выводы . Также придется для лучшей видимости метку маховика дополнительно обозначить белой точкой - краской или, например, канцелярским штрихом.

Установка УОЗ:

1. Запустите мотор и прогрейте его до рабочей температуры, оставив работать на холостых оборотах в пределах 600-800 об/мин.
2. Подключите провода питания стробоскопа.
3. Намотайте медный провод-датчик на бронепровод первого цилиндра.
4. Направьте фонарик, вспышку, лазер и т.п. на неподвижную метку (находится на корпусе ГРМ).
5. Затем отыщите так же подвижную точку на шкиве маховика.
6. При нарушении момента подвижная и статическая метки будут находиться относительно далеко друг от друга.
7. Путем вращения корпуса распределителя зажигания добейтесь совпадения меток и зафиксируйте трамблер в таком положении.
8. Далее нужно кратковременно поднять обороты, в результате чего метки снова разойдутся. Но это нормально. В таком режиме зажигание устанавливается более раннее. Для проверки этого показателя предусмотрена пара неподвижных меток - через 5 градусов опережения зажигания.
9. Для 3 тыс. об/мин УОЗ в случае двигателей ВАЗ - 15-17 градусов.
10. С целью проверки исправности свечи зажигания поочередно наматывайте медный провод на высоковольтные провода и смотрите, нет ли пропуска импульсов. Меньшая частота вспышек светодиодов укажет на пропуск зажигания, «пробивание» свечи на корпус.

• Новости
• Практикум

Российскому автопрому снова выделили миллиарды рублей

Премьер-министр России Дмитрий Медведев подписал постановление, которое предусматривает выделение 3,3 млрд рублей бюджетных средств для российских производителей автомобилей. Соответствующий документ размещен на сайте правительства. Отмечается, что бюджетные ассигнования были изначально предусмотрены федеральным бюджетом на 2016 год. В свою очередь, подписанное премьером постановление утверждает правила предоставления...

Дороги в России: не выдержали даже дети. Фото дня

В последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили исправить данную проблему самостоятельно, чтобы можно было кататься на велосипедах, передает портал «УК24». О реакции местной администрации на фотографию, которая уже стала настоящим хитом в сети, не сообщается. ...

Новый бортовой КамАЗ: с автоматом и подъемной осью (фото)

Новый бортовой магистральный грузовик - из флагманской серии 6520. Ноинка укомплектована кабиной от Mercedes-Benz Axor первого поколения, двигателем Daimler, автоматической коробкой передач ZF, и ведущим мостом Daimler. При этом последняя ось - подъемная (так называемый «ленивец»), что позволяет «значительно сократить затраты энергоресурсов и в конечном счёте...

Объявлены цены на спортивную версию седана Volkswagen Polo

Автомобиль, оснащенный 1,4-литровым 125-сильным мотором будет предлагаться по цене от 819 900 рублей за версию с 6-ступенчатой механической трансмиссией. Помимо 6-ступенчатой механики, покупателям будет доступна также версия, оснащенная 7-ступенчатым «роботом» DSG. За такой Volkswagen Polo GT попросят от 889 900 рублей. Как уже рассказывал «Авто Mail.Ru», от обычного седана...

У Ford Transit на двери не оказалось важной заглушки

Отзыв касается лишь 24 микроавтобусов Ford Transit, которые дилеры марки продали с ноября 2014-го по август 2016-го. Как сообщает сайт Росстандарта, на этих машинах сдвижная дверь оснащена так называемой «детской блокировкой», однако отверстие соответствующего механизма не было прикрыто заглушкой. Оказывается, это является нарушением действующего...

Владельцы Mercedes забудут, что такое проблемы с парковкой

По словам Цетше, которые приводит Autocar, в ближайшем будущем автомобили станут не просто транспортными средствами, а персональными помощниками, которые здорово упросят жизнь людям, перестав провоцировать стрессы. В частности, гендиректор Daimler заявил, что вскоре на автомобилях Mercedes появятся специальные датчики, которые «будут отслеживать параметры организма пассажиров и корректировать ситуацию...

Новый седан Kia назовут Стингером

Пять лет назад на Франкфуртском автосалоне Kia представила концептуальный седан Kia GT. Правда, сами корейцы называли его четырехдверным спорткупе и намекали, что этот автомобиль сможет стать более доступной альтернативой Mercedes-Benz CLS и Audi A7. И вот, пять лет спустя, концепт-кар Kia GT трансформировался в Kia Stinger. Судя по фото...

В новом календаре Pirelli снимется профессор МГУ

В съемках культового календаря приняли участие голливудские звёзды Кейт Уинслет, Ума Турман, Пенелопа Круз, Хелен Мирен, Леа Сейду, Робин Райт, а специально приглашенным гостем стала профессор МГУ Анастасия Игнатова, сообщает Mashable. Съемки календаря проходят в Берлине, Лондоне, Лос-Анджелесе и французском городке Ле Туке. Как...

Однако автоинспекция решила уже сегодня опубликовать на своем сайте новые экзаменационные билеты для категорий «А», «В», «М» и подкатегорий «А1», «В1». Напомним, что главное изменение, которое ждет кандидатов в водители с 1 сентября 2016 года, касается того, что теоретический экзамен станет сложнее (а следовательно, учить билеты надо внимательнее). Если сейчас...

В Германии улитки стали причиной аварии

Улитки во время массовой миграции ночью пересекали автобан неподалёку от немецкого города Падерборн. К раннему утру дорога не успела высохнуть от слизи моллюсков, что стало причиной аварии: автомобиль Trabant занесло на мокром асфальте, и он перевернулся. Как сообщает The Local, машина, которую немецкая пресса иронично именует «бриллиантом в короне немецкой...

Автомобили для настоящих мужчин

Какой автомобиль способен вызвать у мужчины чувство превосходства и гордости. На этот вопрос попытался дать ответ один из самых титулованных печатных изданий финансово-экономический журнал Forbes. Данное печатное издание пыталось определить самый мужской автомобиль по рейтингу их продаж. По мнению редакции, ...

КАК выбрать марку автомобиля, какую марку автомобиля выбрать.

Как выбрать марку автомобиля При выборе машины необходимо изучить все плюсы и минусы автомобиля. Поищите информацию на популярных сайтах автомобильной тематики, на которых делятся опытом владельцы машин, и тестируют новинки профессионалы. Собрав всю необходимую информацию, вы можете вынести решение в...

ВЫБИРАЕМ автомобиль: "европеец" или "японец", Покупка и продажа.

Выбираем автомобиль: «европеец» или «японец» Собираясь приобрести новый автомобиль, автолюбитель несомненно столкнется с вопросом о том, что же предпочесть: левый руль «японца» или правый – законный – «европейца». ...

Какой автомобиль купить новичку Когда долгожданные водительские права наконец-то получены, наступает самый приятный и волнительный момент — покупка автомобиля. Автопром наперебой предлагает покупателям самые навороченные новинки и неискушенному водителю очень сложно сделать правильный выбор. А ведь часто именно от первого...

На протяжении всей истории автомобилестроения конструкторы из общей массы серийных моделей всегда любили выделить несколько уникальных по характеристикам и возможностям. В нынешнее время такой подход к конструированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся, ...

Какой хэтчбэк Гольф-класса выбрать: Astra, i30, Civik или всё-таки Golf

Центральные фигуры Местные гаишники не показывают никакой реакции на новый «Гольф». По наблюдениям, им куда больше нравится броская «Хонда» (по всей видимости, редкая на Украине). К тому же традиционные пропорции «Фольксвагена» настолько удачно прячут обновленную кузовную платформу, что обывателю трудно...

Для чего служат рейтинги надёжности? Будем честными друг с другом, почти каждый автолюбитель часто думает: самая надежная машина – моя, и мне она не доставляет много хлопот различными поломками. Однако, это просто субъективное мнение каждого автовладельца. Приобретая автомобиль, мы в...

Какие машины самые безопасные

При принятии решения о приобретении автомобиля в первую очередь многие покупатели обращают внимание на эксплуатационные и технические свойства машины, ее дизайн и прочую атрибутику. При этом не все из них задумываются о безопасности будущего автомобиля. Безусловно, это печально, поскольку зачастую...

Шикарные автомобили звёзд

Машины знаменитостей должны соответствовать их звездному статусу. Приехать на чем-то скромном и общедоступном им попросту нельзя. Их средство передвижения должно соответствовать их популярности. Чем популярнее человек, тем изысканнее должен быть автомобиль. Звезды, популярные в мировом масштабе Начнем этот обзор со...

• Обсуждение
• Вконтакте

Наверняка многие из нас хотели бы иметь дома стробоскоп, чтобы украсить небольшую вечеринку и придать ей немного драйва. Как правило их делают на импульсных лампах, но к сожалению они довольно дорогие и имеют маленький ресурс.

Я решил заменить лампы на светодиоды, и с уверенностью скажу, что такой стробоскоп своими руками для дискотеки сможет изготовить даже начинающий радиолюбитель.

Сам стробоскоп собирается на 2-х печатных платах, на одной из них расположены светодиоды, а на второй - блок управления. Главной деталью в блоке управления является микросхема-таймер LM555.

Именно она генерирует импульсы, частота которых определяет то, как быстро будет мерцать стробоскоп, и регулируется переменным резистором. Я использовал 60 светодиодов, но можно использовать любое количество кратное трем (3, 6, 9 …).

В качестве блока питания подойдет любой источник от 6-ти до 12-ти вольт. У меня он работает от одной батарейки «Крона», но при желании можно подключить его к блоку питания 12 Вольт (для этого предусмотрен дополнительный разъем). В этом случае стробоскоп светит намного ярче.

Вот список радиодеталей, которые понадобятся при изготовлении стробоскопа:

• Сверхъяркие светодиоды (белые, 5 мм) - 60 шт;
• Микросхема-таймер 555;
• Полевик IRFZ44N;
• Переменный резистор 1 мОм;
• Резистор 5,6 Ом (2 Вт);
• Резистор 56 Ом;
• Резистор 10 кОм;
• Резистор 100 кОм;
• Конденсатор 1 мкФ x 50 В;
• Конденсатор 1000 мкФ x 16 В;
• Диод 1N4148;

Корпусные детали и прочая мелочевка:

• Пластиковый корпус 90×60×25 мм;
• Оргстекло 90×60 мм;
• Текстолит;
• Стойки М4×22 мм (мама-мама) - 4 шт;
• Стойки М4×10 мм (мама-папа) - 4 шт;
• Винты для стоек М3×8 мм;
• Батарейка «Крона» + ответный разъем для нее;
• Разъем питания (штыревой);
• Переключатель движковый (2 положения);

Схема и печатная плата были нарисованы в программе Eagle . Управляющая плата получилась небольшой, при желании её можно сделать еще меньше, используя SMD компоненты. Размеры платы со светодиодами - 87 на 57 мм.

(PDF, 62 Кб);
(PDF, 13 Кб);
(PDF, 48 Кб);
(PDF, 10 Кб);
(PDF, 47 Кб).

К сожалению я не делал фотографии в процессе пайки, но надеюсь что это не будет вам помехой. Вот несколько фотографий, на которых видно уже запаянные платы для стробоскопа.

После изготовления печатных плат и напайки на них радиоэлементов можно приступать к корпусированию.

Внутри корпуса пришлось срезать несколько пластиковых стоек, которые мешали.

Чтобы защитить светодиоды я использовал оргстекло, установив его на стойки (между оргстеклом и корпусом стробоскопа - 10 мм).

Теперь остается только вставить все разъемы, закрутить болты и стробоскоп своими руками для дискотеки готов!

Вот видео работы стробоскопа:

Примечание: Если вы захотите сделать цветной стробоскоп, можете использовать RGB светодиоды (что довольно дорого), либо вырезать различные светофильтры из цветного оргстекла.

Интерес современного автомобилиста не ограничивается вниманием к авто как средству перемещения. Во многом важен тот эффект и впечатление, которые можно произвести на всех участников движения. После повсеместного запрета на имитаторы мигалок правоохранителей и служебных авто, как-то неожиданно мода на стробоскоп на решетке и двойной сигнал стала набирать силу.

Большинство приведенных схем не предназначены для полной имитации сигналов служебных авто, это, скорее, чисто спортивный интерес. А кому и за что платить штрафы, решает каждый сам, исходя из своих возможностей.

Существует несколько простых способов организовать стробоскоп на авто, все зависит от количества сил и средств, которые позволительно потратить для постройки автомобильного стробоскопа. Чаще всего стараются получить максимально реалистичное мерцание ламп стробоскопа.

Проверено на практике несколько простых схем светодиодных стробоскопов для авто:

• по самой простой схеме с использованием двух реле 494.3787;
• на основе таймера 555 и схемы к561ие8;
• на микроконтроллере PIC12F675;
• на элементной базе транзисторах 315 серии.

К сведению! Самый безопасный и популярный способ - использовать мигающий эффект путем установки светодиодов в фары авто. Это красиво и стильно.

Собираем автомобильный стробоскоп своими руками

Самым простым способом построить надежную схему на авто будет использование парочки реле от системы индикации поворотов газели, стартерного реле и парочки подстроечных резисторов. Такую схему стробоскопа легко собрать своими руками, при этом не потребуется даже специальных знаний или навыков.

Указанная схема предусматривает подключение к системе дневных огней авто. При желании можно переключать подключенные дневные ходовые огни или мигалки стробоскопа. Преимуществом подобного подхода является отсутствие в схеме чувствительных к перегрузке электронных компонентов. Релюшки, даже в случае перегрузки электроцепи, в большинстве случаев останутся целыми, хотя могут привести к перегоранию предохранителей.

Для построения схемы стробоскопа требуется следующее.

1. Вначале разбираем корпус реле поворотов и аккуратно удаляем постоянный резистор белого цвета с многочисленными поперечными цветными полосками.
2. В переменном сопротивлении в 20-25 кОм подпаиваем средний электрод к одному из боковых.
3. Впаиваем переменное сопротивление вместо удаленного элемента таким образом, чтобы после обратной сборки поворотный шток переменного резистора можно было бы свободно вращать.
4. Собираем схему, аналогичную процедуру проводим со вторым реле.
5. Собираем изображенную на рисунке схему, и после подачи питающего напряжения поворотом управляющих штоков, подбираем и синхронизируем частоту мигания лампочек стробоскопа на авто.

Если использовать переменное сопротивление в 450 кОм, частота миганий будет значительно меньше, но для более точного подбора частоты мигания можно подобрать несколько разных сопротивлений и добиться необходимой частоты.

Построение схемы на основе микропроцессора

Наиболее «продвинутые» в основах микроэлектроники автолюбители считают, что самой эффективной будет схема стробоскопа на основе контроллера. На микроконтроллере PIC12F675 схема будет иметь возможность обеспечить импульсы тока до одного ампера с регулируемой длительностью.

Схема стробоскопа для авто проста в сборке своими руками. В качестве нагрузки чаще всего применяют пакет из светоэлементов, с возможностью изменять частоту мерцаний стробоскопа на светодиодах. Сам процессор управляет двумя мощными транзисторами КТ817 и может выдать семь различных комбинаций сигналов. Сама система достаточно распространена в промышленных схемах служебных мигалок, особенно для простых систем стробоскопов на решетке радиатора авто.

Самым неприятным в подключении подобных схем является высокая чувствительность любых микропроцессоров к превышению напряжения или возникновению режима короткого замыкания. Поэтому при сборке и пайке обязательным условием является использование хорошего заземления. Кроме того, в работе обязательно использование стабилизированного питания, обычно для этих целей используется схема на спаренном низковольтном стабилитроне.

При подключении схемы стробоскопа в цепь электропроводки авто необходимо предварительно полностью отключить питание от аккумуляторной батареи, запуск и испытание схемы категорически запрещается проводить при отсутствии нагрузки.

Полицейский стробоскоп своими руками на логическом счетчике

Для получения эффекта, сходного с мерцанием светодиодов в стробоскопе на служебных моторах правоохранителей, можно воспользоваться интересным вариантом на логическом счетчике 561 серии и 555 таймера. Схема получается несколько сложнее предыдущих разработок, но при наличии пары часиков свободного времени и умения паять, можно собрать небольшую самоделку на печатной плате.

В качестве нагрузки используются пакеты из светодиодов с общим потребляемым током не более 3А, при желании можно заменить маломощными галогенными лампами с общей потребляемой мощностью до 30 Вт.

Спецификой построения подобной схемы стробоскопа на светодиодах является интересная особенность формирования управляющего сигнала. Микросхема на 555 сборке выступает в роли источника управляющего сигнала, поступающего на вход счетчика. Не вдаваясь в особенности работы стробоскопа, можно только отметить, что схема зажигания и гашения светодиодов скопирована с стробоскопа полицейского авто.

Импульсы прямоугольной формы подаются на счетчик и суммируются. После определенного программируемого времени потенциал на управляющем контакте меняется с высокого на низкий.

Работает стробоскоп примерно так: каждый из пакетов светодиодов вспыхивает, дает некоторое запрограммированное количество вспышек и гаснет, далее сигнал передается следующему пакету светодиодов и так в циклическом режиме.

Важно! В качестве управляющих ключей в схеме стробоскопа использованы мощные КТ819 или биполярные КТ818, что позволяет управлять большими токами в нагрузке.

Для питания 555 микросхемы максимальное напряжение питания нельзя увеличивать более 18 Вольт, на больший диапазон работы стабилизатор не рассчитан, и сохраняет работоспособность схемы даже при падении напряжения до 5 В.

Как сделать стробоскоп своими руками на простых запчастях

Самым бюджетным способом построить стробоскоп на светодиодах своими руками будет не покупать кучу запчастей на радиорынке за пару тысяч, а попытаться использовать старые советские или китайские запчасти.

В качестве источника сигнала используем микруху 155 серии, можно АГ1. После подачи питания микросхема устанавливает на управляющем выводе положительный потенциал, и по мере зарядки конденсатора потенциал падает и открывает управляющий сигнал на КТ315. Емкость конденсатора определяет длину вспышки, при 0,1 мкФ это примерно составит 0,01 сек, что вполне достаточно для получения необходимого оптического эффекта.

На 6-й ноге 155 микросборки будет формироваться серия импульсов, сопряженная с импульсами системы зажигания. Они попадают на управляющие электроды двух транзисторов КТ 829. Далее транзистор открывается, и через нагрузку из светодиодов потечет значительный по величине ток.

Если схема стробоскопа потребляет более 60 Вт, для охлаждения транзисторов используйте штатные алюминиевые радиаторы.

Итог, или оформление светодиодов стробоскопа для авто

Для большинства любителей самодельных стробоскопов иногда важнее скрыть факт обладания самодельной светоиллюминацией, сходной с полицейской. Поэтому зачастую сам пакет лампочек или светодиодов выполняют съемным, чтобы легко установить на капот или крышу авто. Иногда для пущей маскировки сверху такого блока одевают легкосъемный пластиковый чехол, по внешнему виду сильно напоминающий фонарь такси.

Преимуществом подобного конструктивного решения является то, что приспособление стробоскопа легко снять и даже выбросить. Стробоскоп с одетым поверх пластиковым чехлом будет напоминать фонарь таксиста и не привлечет внимания полицейских на стоянке или при случайной остановке авто на дороге.

Вторым вариантом установки является монтаж пакета светодиодов стробоскопа в область радиаторной решетки авто или в полость лампы-фары. Это более дорогой и эффектный способ, так как потребует некоторой переделки оптики авто, и в случае конфликта с правоохранителями может стать основанием для помещения машины на штрафстоянку.

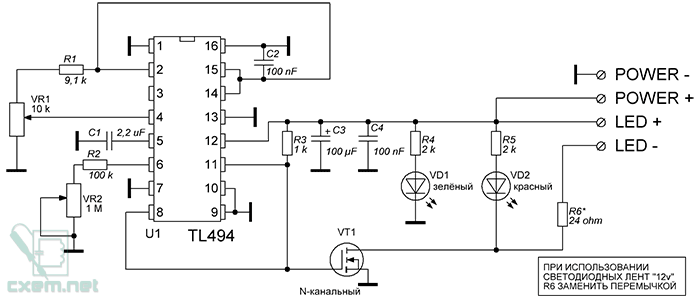

Ещё в детстве я собирал стробоскоп на импульсной газоразрядной лампе ИФК-120.

Когда схема заработала, радости было немерено... С тех пор прошло уже лет 10, и вот решил я, так сказать, вспомнить былое, но уже "в современном стиле". В современном стиле - это на светодиодах. Преимущества светодиодов налицо - не боятся вибрации, долговечны, безопасны, и т.д. При непрерывном свечении срок службы светодиода составляет в среднем 50 тысяч часов. Ну а в режиме кратковременного свечения срок службы многократно увеличивается, ведь у светодиодов есть ещё одно неоспоримое преимущество - абсолютно не боятся включений-выключений.
Схема стробоскопа простая "как три рубля", собирается на деталях "с помойки".

Для сборки схемы стробоскопа достаточно найти нерабочий ATX блок питания от компьютера. В большинстве таких блоков питания "сердцем" является микросхема TL494, широко распространенный ШИМ-драйвер. Также стоит отметить, что данная микросхема продается практически в любом радиомагазине за бесценок, на ней и собран девайс. Резисторы и конденсаторы можно взять с того же блока питания. Полевой транзистор я использовал с нерабочей материнской платы, там их имеется около 10 штук, подходит любой N-канальный мощный полевик, например, AP15N03GH или IRLZ44NS. Подстроечными резисторами настраивается частота вспышек (VR2) и длительность вспышек (VR1). Светодиод VD1 (зеленого цвета) индицирует наличие питания, светодиод VD2 (красного цвета) показывает напряжение на выходе схемы. Резистор R6 ограничивает ток через мощный светодиод, сопротивление этого резистора подбирается опытным путём, до достижения оптимального тока через светодиод, также этот резистор должен быть мощностью 2...5 ватт. Питание схемы может быть любым в диапазоне от 10 до 20 вольт, но при изменении питающего напряжения необходимо изменить сопротивление резистора R6, ограничивающего ток через мощный светодиод. Кроме светодиодов, можно подключать к схеме светодиодные ленты. При подключении к стробоскопу светодиодных лент, рассчитанных на питание напрямую от 12 вольт, вместо резистора R6 нужно установить перемычку, так как в составе лент уже имеются ограничительные резисторы, а также нужно запитать схему строго от 12 вольт. Если не хватает диапазона регулировки частоты вспышек, то нужно изменить номинал конденсатора C1. Увеличение ёмкости уменьшает частоту (вспышки происходят реже), уменьшение ёмкости увеличивает частоту (вспышки происходят чаще). При правильной сборке схема начинает работать сразу. Для проверки схемы нужно установить подстроечные резисторы VR1 и VR2 в среднее положение, и подать питание на схему. Я запитал схему от 12 вольт.

На печатной плате практически все SMD резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, полевой транзистор в корпусе DPAK, подстроечные резисторы VR1 и VR2 должны быть многооборотные. Конденсаторы C2, C4 - керамические. Конденсаторы C1, C3 - любого типа.
Так как светодиод должен работать в режиме стробоскопа (давать короткие вспышки), то длительность вспышек должна быть установлена почти на минимальную (подстроечным резистором VR1). Подстроечным резистором VR2 настраивается частота вспышек "по вкусу".

Я использовал светодиод OSRAM OSTAR SMT RTDUW S2W, установленный на процессорный радиатор от старого компьютера.

Данный светодиод содержит 4 кристалла, по 700 мА (2,5 Вт) каждый. Все кристаллы разных цветов: Красный, Зелёный, Синий, Белый.

Если задействовать сразу все 4 кристалла (соединить их последовательно), то получится белый свет. Именно так я и сделал. Сопротивление резистора R6 при питании 12 вольт у меня получилось 5 Ом. Резистор R6 ограничивает ток через светодиод, так как светодиод нужно питать стабильным током. Вместо токоограничивающего резистора R6 можно использовать микросхему LM317, включенную по схеме стабилизации тока (микросхема + внешний резистор). В режиме стробоскопа LM317 может эксплуатироваться без радиатора, так как основную часть времени светодиод не светится. При использовании устройства в режиме маяка необходимо установить LM317 на радиатор.

Привожу несколько примеров подключения различных светодиодов к плате стробоскопа:

Фото платы стробоскопа:

Вид со стороны дорожек. Плата получилась не очень, но сойдёт:

Расположение компонентов на плате:

Прилагаю видео стробоскопа в действии.

Список радиоэлементов

Правильность работы двигателя автомобиля зависит от того, как выставлено зажигание. Вызвано это тем, что горючая смесь, поступающая в камеру сгорания, должна полностью воспламеняться. Для установки зажигания используется стробоскоп, который можно изготовить своими руками, либо приобрести в специализированном магазине. О том, как просто сделать стробоскоп для установки зажигания своими руками пойдет речь ниже.

Назначение стробоскопа, детали, которые понадобятся для его изготовления

Стробоскоп для установки зажигания служит для того, чтобы автолюбитель смог настроить правильность и своевременность подачи электрического тока, который образует искру. Она служит для воспламенения зажигательной смеси в камере сгорания цилиндров бензиновых силовых агрегатов.

От своевременности ее подачи зависит правильность работы мотора, его мощность. Поэтому правильно выставленное зажигание необходимо для того чтобы хорошо работал силовой агрегат.

В специализированных магазинах это приспособление стоит от 1 000 рублей до 7 000. Поэтому в целях экономии средств лучше сделать самодельный стробоскоп для установки зажигания своими руками. На его сборку (делал самостоятельно), нужно будет потратить сумму до 500 рублей.

Вообще стробоскоп представляет из себя простейшую схему и конструкцию. В его основе лежит принцип воздействия искры на лед лампочки, которые можно взять из любого фонарика. Таким образом, легко выставить угол зажигания, которое будет идеально отвечать требованиям по своевременному и полному воспламенению топливной смеси.

Рассмотрим перечень деталей, которые понадобятся для того чтобы легко сделать самостоятельно стробоскоп:

• транзистор, имеющий маркировку КТ 315;
• тиристор, который имеет маркировку КУ 112 А;
• медные провода;
• фонарик на диодных лампочках (их должно быть не меньше 6 штук, можно больше);
• таймер, используется для некоторых самодельных стробоскопов;
• низкочастотный диод, имеющий маркировку V 2;
• резисторы, с силой 0.125 Вт;
• реле, которое имеет индекс RWH/SH-112D;
• шнур длиной в 1 метр для питания прибора;
• основа для сбора микросхемы, изготовленная из изолирующего специального материала;
• специальные клеммы (зажимы).

Вот какие составные части понадобятся для того чтобы осуществить монтаж стробоскопа своими руками. Их можно приобрести в специальных магазинах, либо на радиорынках.

Схема простейшего стробоскопа выглядит таким образом:

Важно запомнить, что для изготовления данного прибора лучше всего взять корпус простого диодного фонарика, либо из-под фотовспышки. Туда поместятся все детали, включая микросхему на которой будут находиться детали.

Сборка стробоскопа

Процесс сборки происходит в домашних условиях с помощью паяльника, в следующем алгоритме (за основу взят корпус осветительного фонарика):

• высверливание отверстия на задней стенке корпуса фонарика, это нужно для того, чтобы провести шнур питания;
• к концам шнура припаиваются специальные клеммы, главное не перепутать полярность (они берутся разного цвета);
• размещение датчика на правой или левой стороне корпуса;
• просверливание отверстия , оно делается в месте расположения датчика, в него вставляется (прокладывается шнур), который подсоединяется к контакту Х 1, указан на схеме;
• сбор микросхемы , это делается по вышеуказанной схеме, с помощью паяльника (если автолюбитель не силен в сборе таких схем, тогда ему нужно обратиться к специалисту в данной области);
• припаивание медной проволоки к основной жиле провода, она будет служить в качестве специального датчика стробоскопа;
• изоляция всех соединений специальной лентой.

Вот как сделать стробоскоп с помощью своих рук с наименьшими финансовыми затратами .

Важно запомнить, что такой прибор может использоваться не только для выставления зажигания, но и в качестве проверок свечей, настройки регулятора. Вот сколько полезных функций он может выполнять для автолюбителя.

Разновидности самодельных стробоскопов

Выше указана схема и алгоритм создания простейшего стробоскопа. Некоторые умельцы также рекомендуют изготовление таких приборов на основе таймера, либо светодиодов.

Рассмотрим, какая схема стробоскопа, куда входит таймер:

Эта конструкция более сложная, поэтому если автолюбителю кажется, что он не сможет собрать ее самостоятельно, лучше обратится к специалисту, приобретя все необходимые детали. Если нет таймера отечественного производства, его можно заменить на иностранный, который должен иметь маркировку NE 555. А диоды для такой схемы лучше использовать имеющие обозначение КД 521.

Интересно узнать, что изготовив такой прибор с таймером, на нем можно установить регулятор, переключая который он начнет работать как тахометр. При этом на его работу не повлияет даже слабый заряд аккумуляторной батареи.

Теперь рассмотрим схему, которая позволяет изготовить стробоскоп на светодиодах. Сразу нужно отметить, что они отличаются повышенной надежностью, его можно использовать даже при ярком дневном свете.

Схема такого стробоскопа следующая:

В основе всей схемы будет лежать микросхема имеющая маркировку 155 АГ 1, которая может запуститься импульсами, что имеют отрицательную полярность. Сопротивления, подходящие для нее R 1, R 2, R 3, резистор R 6. Сопротивления ограничивают амплитуду входящего сигнала, а емкость С 4 регулирует длительность сигнала, поступающего от мотора.

Настройка стробоскопа

После того, как данный прибор изготовлен, его нужно настроить. Происходит это таким образом:

• прогревается мотор, его нужно запустить, прогреть, а затем перевести в режим работы холостых оборотов;
• стробоскоп подключается клеммами к аккумуляторной батарее;
• медный провод (датчик) наматывается на жилу цилиндра;
• свет, который будет создаваться направляется на специальную точку обозначенную на корпусе;
• найти неподвижную плоскость (точку) на маховике мотора;
• вращать корпусом элемента зажигания для того, чтобы совпали две точки, после чего зафиксировать его в этом месте.

После проведения этих манипуляций прибор готов к выполнению своих функций. Такой порядок установки главное не нарушать.

Стробоскоп для настройки зажигания можно изготовить своими руками, купив для этого нужные детали. После этого он настраивается, и будет служить автолюбителю не хуже тех, которые продаются в магазинах. Помимо настройки зажигания, такие приборы, изготовленные с помощью таймера или светодиодных фонарей, могут выполнять другие полезные функции.
