Копчение мясных и рыбных продуктов, как способ придать им неповторимый вкус и аромат, а также провести консервацию для увеличения срока хранения, известно уже очень давно. Копченая рыба – дорогостоящий, и в тоже время очень полезный деликатес. Копченая курочка или сало богатые источники белка для организма. Многие сограждане, покупая эти деликатесные продукты в магазине, задумываются, а можно ли приготовить ароматную копченую рыбку или курочку своими силами.
С распространением интернета, информация о методах копчения, приспособлениях для этого и способах эти приспособления сделать из подручных материалов своими руками стала общедоступна. Немаловажную роль в распространении домашнего копчения сыграла и мода. Тренд употребления экологически чистых продуктов толкает людей на изобретения. Как бы сказал Ленин «творческая энергия масс» рождает все новые схемы домашних коптилен.
Собственно, в определении содержится смысл.
Холодное копчение – это процесс обработки продуктов дымом, температура которого не превышает 25 градусов Цельсия. Такой вид копчения занимает от 3 часов до нескольких дней, в зависимости от массы и вида продукта, температуры дыма.
Горячее копчение это аналогичная процедура, с той лишь разницей, что обработка сопровождается еще и термическим воздействием. Температура дыма при таком приготовлении составляет от 45 до 120 градусов Цельсия. Время, которое затрачивается на копчение горячим методом в разы меньше, 2-4 часа достаточно, но продукты холодного копчения хватятся дольше.
И тот и другой способы закоптить мясо, рыбу или курицу возможно форсировать с помощью электростатического поля высокого напряжения и ионизации дыма.
Приготовление мяса и рыбы на холодном дыму становится все более популярным среди любителей копченостей. Процесс холодного копчения можно относительно просто организовать собственными руками даже на балконе квартире. Процедура окуривания продуктов холодным дымом не требует особых технических знаний или кухонных премудростей, потребуется только сделать дымогенератор для копчения своими руками. Остальная часть оборудования для холодного копчения представляет собой обычную деревянную коробку или шкаф, в которой подвешенные на крюке или уложенные на сетке продукты просто окуриваются холодным или теплым дымом.
Как происходит процесс холодного копчения
Большинство людей воспринимают холодное копчение, как усовершенствованную разновидность классической обработки продуктов теплом и паром. На самом деле холодное окуривание является химическим способом обработки, поэтому такая схема ближе к глубокому вялению мясного и рыбного белка.
Основой подобной обработки является специальный прибор, дымогенератор для холодного копчения, который вырабатывает парогазовую смесь со специальными характеристиками:
- Поток дыма и газа насыщен парами химически активных веществ, альдегидами, кислотами, спиртами, угарным газом и влагой. Также присутствуют продукты разложения лигнина и целлюлозы в виде дегтевой воды и смол;
- Температура парогазового потока относительно невелика, не более 40 о С, поэтому термического «варения», подобно горячему копчению, в коптильне нет.
Получить стабильный поток газа с подобными характеристиками можно только одним способом — сделать дымогенератор для холодного копчения своими руками. Дым, попадая в коптильную камеру, насыщает поверхностные слои мяса или сала химически активными веществами, и все, продукт можно извлекать и отправлять на «отдых», под навес или в прохладное место, где нет мух, пыли, сквозняка и солнечного света. Еще примерно сутки идет процесс всасывания осевших продуктов разложения опилок в ткани мясопродуктов.
К сведению! Только через сутки можно приступать к дегустации и оценке, насколько удачно прошел процесс холодного копчения. До окончания созревания продукт может разочаровать истинных ценителей копченых колбас и рыбы.
Чтобы получать отличный букет запаха и внешнего вида копченых продуктов, необходимо не просто подобрать удачную конструкцию коптильни, лучше сделать дымогенератор своими руками. Как показывает практика, у настоящего кулинара процесс улучшения коптильни своими руками, по-хорошему, не завершается никогда, постоянно вносятся поправки, модификации и усовершенствования в конструкцию, поэтому важно знать устройство дымогенератора и уметь регулировать основные его параметры.

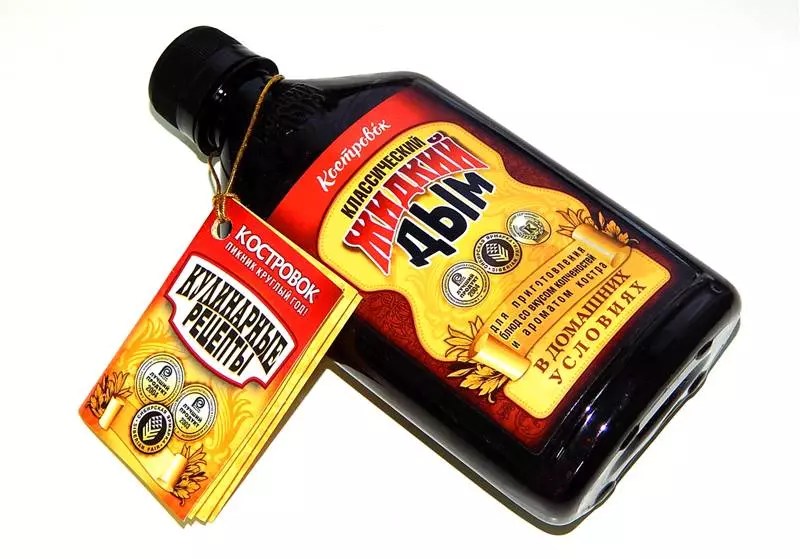

Эффекта холодного копчения можно добиться с помощью химических добавок, но вкус мяса, обработанного химикалиями, в корне отличается от продукта, прошедшего через поток дыма, поэтому проще сделать дымогенератор для коптильни холодного копчения своими руками, чем рисковать своим здоровьем и здоровьем своей семьи.
Типовое устройство и принцип работы дымогенератора
Существует две основные схемы дымогенератора - пиролизные и конструкции с внешним теплоподводом. Для дымогенератора с внешним подводом тепла потребуется нагреватель, не менее 1000Вт, толстостенный чугунный или стальной корпус и специальная система охлаждения дыма из медной трубы. В итоге конструкция получается более тяжелой и громоздкой, но качество холодного копчения на таком дымогенераторе в разы лучше, чем в пиролизной схеме.
Для эффективной работы такого генератора дыма нужно будет устанавливать систему охлаждения, циркуляции и схему управления нагревом, например, реостат или тиристорный регулятор нагрузки, что усложняет работу, но позволяет получить очень стабильные параметры дымового потока. По сути, это хай-тек в сфере холодного копчения.

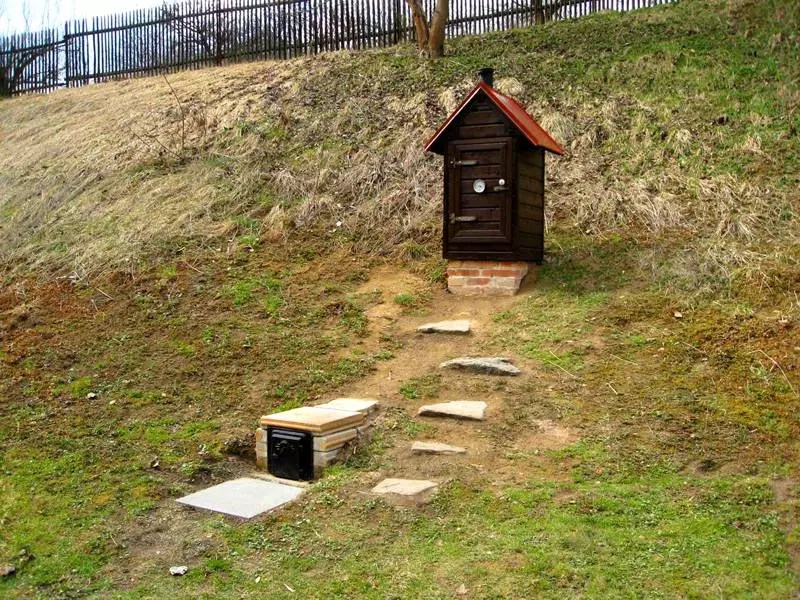

Оптимальное устройство установки для холодного копчения
Вот так устроена настоящая система холодного копчения.
Продукты находятся в камере холодного копчения. Поток дыма охлаждается в специальном теплообменнике до 30-35 о С, самое главное — освобождается от водяных паров и наиболее тяжелых компонентов парогазовой смеси, в камеру поступает подсушенная и насыщенная летучими веществами смесь. Мало того, смесь регулярно циркулирует по замкнутому контуру холодного копчения, отдавая избыток воды и насыщаясь новыми веществами. Что это дает?
Во-первых, благодаря наличию охладителя удаляется наиболее вонючая и вредная часть дыма — подсмольная вода и фенолы.
Во-вторых, поток газов движется вокруг рыбы или мяса с достаточно большой скоростью, а значит, удается избежать сразу двух возможных проблем - холодной закалки и характерной горечи копчения. Холодная закалка возникает в тех случаях, когда продукт из-за перепада температуры на улице или недостаточно хорошо очищенного дыма от влаги, в процессе холодного копчения покрывается тонким слоем воды, защищающим поверхность мяса от глубокого проникновения ценных компонентов дыма. В результате получается, что внешняя часть будет делаться перенасыщенной продуктами холодного копченая, а внутри продукт остается сырым.
Домашний вариант дымогенератора для камеры холодного копчения
В домашних условиях можно сделать обе, но большинство ленивых любителей продуктов холодного копчения предпочитают пиролизный тип генератора дыма по вполне объективным причинам:
- Простота конструкции, для сборки самых примитивных генераторов можно использовать даже консервные банки и водопроводную фурнитуру;
- Для работы пиролизной системы генерации дыма не требуется мощных нагревателей, достаточно 5-10 Вт для питания электровентилятора или компрессора;
- В потоке дымовых газов значительно больше активных веществ, ниже температура и стабильнее поток дыма.
Независимо от того, какие схемы и чертежи дымогенератора для холодного копчения своими руками вы используете, параметры дыма будут примерно одинаковыми. Различие будет касаться степени очистки дыма и удобства обслуживания устройства после использования по назначению.
Работу установки можно пояснить на приведенной ниже схеме дымогенератора.
Конструктивно газогенератор состоит из трех основных частей:
- Емкости из жаропрочного материала, чаще всего корпус делается из нержавеющей стали или плакированной алюминием чугунной трубы дымохода;
- Узла отбора горячих газов, образующихся вследствие разложения опилок при высокой температуре;
- Компрессора для подачи воздуха в дымогенератор и наддува продуктов разложения опилок вовнутрь шкафа для холодного копчения продуктов.
Мелкая буковая или вишневая щепа засыпается на дно корпуса дымогенератора. Для холодного копчения идеально подходят абрикос, вишня, яблоня. Хуже - ольха и бук, категорически нельзя использовать хвойные породы древесины, березу, осину, тополь и дерево, выросшее на берегу водоема с непроточной водой.
Это наиболее подходящее сырье для получения качественного холодного дыма. В нижней части корпуса имеется отверстие для подсоса воздуха. После розжига включается компрессор, который нагнетает воздух в две трубки. В данном случае одна трубка вставлена коаксиально внутрь другой трубы. Это устройство называется инжекторным насосом. При движении воздушного потока происходит подсасывание дыма, и внутри дымогенератора возникает разряжение. Часть воздуха через поддувало проникает внутрь корпуса дымогенератора и подпитывает процесс термического разложения опилок.
Теоретически процесс полностью автономен и не требует участия человека в процедуре холодного копчения. На самом деле, в отдельных случаях, опилки «цементируются» выделяющимися дымом и смолистыми парами, и часто приходится постукивать по корпусу, чтобы обрушить выгоревший свод топлива в дымогенераторе и продолжить процесс холодного копчения.
Наиболее популярные конструкции генератора холодного дыма
За редким исключением, в большинстве случаев свой, кустарно сделанный, дымогенератор дает возможность коптить продукты на приемлемом уровне качества. Поэтому проблем в том, как сделать дымогенератор, нет абсолютно никаких. Можно брать любую понравившуюся, проверенную на практике схему дымогенератора для холодного копчения, и строить ее в соответствии с рекомендациями разработчика.
В качестве примера классических дымогенераторов можно привести два варианта — с верхним отбором дыма и с забором газов непосредственно из зоны горения в нижней части корпуса.
Совет! Для корпуса генератора холодного дыма используйте только жаропрочные материалы, лучше всего подойдет жаровая труба дымохода из нержавейки диаметром 125 мм или 150 мм.
О том, насколько подходящим получается генератор холодного дыма из такого материала, можно узнать из видео:
Верхний вариант дымогенератора
Генератор холодного дыма с верхним отбором продуктов разложения представляет собой цилиндрический корпус нержавеющей стали, нижняя часть которого закрывается крышкой на винтах-барашках, в верхней холодной части установлен инжекторный узел, подключенный к воздушному компрессору. Главное — не столько точно придерживаться размеров и конструкционных особенностей дымогенератора, сколько сделать его управляемым или настраиваемым под конкретные условия холодного копчения. В данном случае чрезвычайно важно точно воспроизвести инжектор в верхней части устройства. Трубка дымохода может изготавливаться из меди или алюминия, любого металла с высокой теплопроводностью.
Для установки инжектора к корпусу приваривается муфта с внутренней резьбой. На трубку инжектора напрессовывается втулка с наружной резьбой, что позволяет вращением настраивать работу инжекторного узла.
В нижней части корпуса дымогенератора устанавливается сетка для золы, просверливается отверстие для розжига и подсоса воздуха в зону горения. Чтобы сделать генератор более эффективным, в конструкцию нужно добавить промежуточный узел между дымоходом и камерой холодного копчения, приведенный на схеме.
Такое решение позволит управлять не только расходом дыма, но и его температурой, соответственно, качество мяса или рыбы холодного копчения будет намного выше, а количество попавших в камеру с дымом фенолов уменьшится вдвое-втрое.
Схема дымогенератора с нижним отбором дымовых газов
Добиться дополнительной очистки дыма можно с помощью встроенной в корпус генератора медной трубы, именуемой лифтом парогазовой смеси. В этом случае конструкция дымогенератора выглядит следующим образом.
Корпус изготавливается сваркой из листового металла, в нижней части конструкции днище заваривается герметично, оставляется только резьбовое отверстие для розжига опилок, которое после запуска дымогенератора закрывается болтом. Опилки засыпаются по уровню на ¾ высоты корпуса генератора. Воздух подается от компрессора по вертикальной медной трубке, а продукты горения отводятся через боковой штуцер в верхней части корпуса. Дымогенератор может работать и в обратном порядке, если через дымовую трубу подавать воздух, то продукты горения и дым будут подыматься по медному лифту, охлаждаться и освобождаться от фенольной воды. Кроме того, опилки в дымогенераторе будут подсушиваться и разрыхляться дымом.
Компрессор для дымогенератора
Кроме инжектора и охладителя, третьим регулируемым узлом дымогенератора является компрессор. Чаще всего для этих целей используют переделанные маломощные кулеры от компьютера или даже аквариумные компрессоры. Наиболее удачным решением можно назвать вариант собранного компрессора для дымогенератора своими руками на основе пляжного 12-ти вольтового аппарата для накачки матрацев и надувных диванов, как на видео:
Совет! К стандартному устройству необходимо лишь добавить регулятор оборотов, и получается идеальный компрессор для дымогенератора. Все остальные варианты получаются либо слишком маломощными, либо громоздкими.
Заключение
Корпус дымогенератора нельзя изготавливать из любых крашеных или покрытых оловом емкостей, например, консервных банок или другой тары. Олово, свинец, припои, краска — все, что вступает в контакт с потоком дыма и разогретыми парами кислот и спиртов, рано или поздно переходит в летучую форму и оказывается внутри камеры холодного копчения. Кроме того, если в конструкции коптильни планируется применение электростатического поля, нужно будет очень тщательно очищать дым от смолы и воды.
Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.
Читайте в статье
Основные сведения
Обработка дымом используется сотни лет. Она , предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.
К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для . Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.
Особенности кулинарной обработки
На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.
Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.
Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.
К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.
Формулировка требований
Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:
- Устройство должно генерировать дым с высокой интенсивностью.
- Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
- Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
- Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
- Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.
Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.
дымогенератор для холодного копчения
Особенности устройства дымогенератора для холодного копчения своими руками
Простая конструкция состоит из следующих компонентов:
- Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
- Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
- Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру .
- Нагнетатель воздуха.
Каждый из способов монтажа обладает определенными преимуществами и недостатками:
- Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
- Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.
Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка
Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится , на котором можно раскладывать и фасовать продукты.
На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.
Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.
Ниже отмечены важные для потребителей особенности:
- Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
- Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
- Если сделать дно съемным, будет проще удалять золу.
- Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
- Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.
дымогенератор для холодного копчения
Важно! При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.
Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

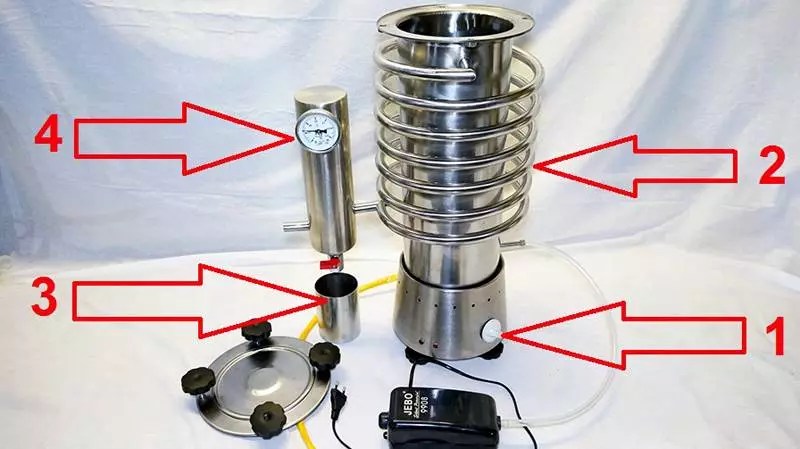

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый (4).
Важно! При установке змеевика в проточную воду охлаждение будет еще интенсивнее.
Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.
При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.
Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция
Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:
- Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
- Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.
- Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
- Верхняя крышка должна закрываться плотно.
- Все очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают и . Эти составы должны быть устойчивы к высоким температурам.
- После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.
Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.
Традиционное устройство коптильни холодным дымом
Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.
Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…
Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.
Простой дымогенератор для холодного копчения своими руками
Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.
На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.
Материалы
Для корпуса дымогенератора можно использовать:
- круглую трубу диаметром от 80-90 мм;
- профилированную трубу со стороной 80 мм и больше.
Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.
Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.
Дымогенератор холодного копчения — один из вариантов
Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.
Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.
Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.
Сборка
Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.
- На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
- Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.
- С другой стороны привариваем кусок трубы 3/4 дюйма.
- Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
- Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.
- Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.
- Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.
Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.
Как работает
В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.
Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.
Поджигают закладку снизу — через сетку
После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.
Модернизация
Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.
Регулируемая тяга
Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:
Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.
Зольник
Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.
Зольник — небольшая емкость по размерам чуть больше корпуса
Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).
Сбор конденсата
При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:
При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.
Простейший дымогенератор из электроплитки
Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».
Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.
В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.
Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.
Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.
Печка-дымогенератор для холодного копчения
Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.
От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.
Дымогенератор — отдельно стоящая печка
Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.
Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.
Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.
Видео по теме
Дымогенератор является любимой вещью тех, кто любит копчёную еду, ведь он даёт большой спектр вкусов одного и того же продукта копчения. Можно найти достаточно много разных вкусов одного, например, мяса, используя разные маринады и, что главное – использовать разные породы дерева.
Из чего состоит?
Основой для генератора дыма служит цилиндр или коробка, толщина их стенок может варьироваться. Существует два главных требования к корпусу: герметичность и достаточный объём. В качестве топлива обычно используют грушу, яблоню, ольху. Эти породы дают довольно хороший для копчения дым. Для получения наибольшего количества топлива его следует уплотнить и зажечь через дырку внизу самого корпуса. Через несколько минут устройство будет готово к работе.
Подача воздуха осуществляется с помощью какого-либо вентилятора или компрессора , который нужно правильно подсоединить. Часто можно увидеть в конструкции обычный насос для накачки надувной лодки или матраса, который также хорошо подойдёт в данной ситуации. Дым проникает быстрее с этим потоком в камеру с продуктом, так как этот поток буквально заталкивает дым в камеру.
Чаще всего применяется автоматика. Вполне можно сделать самодельный парогенератор своими руками. Для этого необходимо сделать чертежи, закупить все необходимые материалы и следовать рекомендациям специалистов.
Как работает?
Схема работы довольно простая. Дым буквально заталкивается в коптильню под напором поступаемого воздуха. Напор создаётся насосом или вентилятором в зависимости от подключённого устройства. Этот поток дыма и воздуха вытесняется из генератора прямо в шкаф. Можно встроить в шкаф термометр, который позволит следить за процессом.
О видах копчения
На сегодняшний день существует два типа копчения, разница между которыми весьма существенная.
- Горячее копчение с дымогенератором. Ключевым отличием, конечно же, является температура, при которой происходит процесс (от +45 до +100 градусов). Помимо температуры, продукт коптится меньше времени в сравнении с другим типом (от 40 минут до 2 часов, иногда процедура может затянуться до суток). Готовый продукт имеет приятный золотистый оттенок. Не менее важным отличием является сам продукт. При горячем копчении он получается мягкий и сочный. После того как мясо или рыба приготовится, оно не подлежит никаким процедурам после, можно употреблять сразу из коптильни.
- Холодное копчение. Оно проводится при более низкой температуре (+30 градусов). Процесс может занимать довольно длительное время, в некоторых случаях – до месяца. Чаще всего продукт коптится от трёх до пяти дней. Мясо или рыбу следует заранее подготовить, например, засолить. Ключевым отличием является то, что при таком способе мясо больше сушится, из-за чего оно не портится. Дым прекрасно дополняет продукцию своим запахом и придаёт некоторую долю пикантности. На выходе мясо или рыба имеет оттенок от светло-бежевого до коричневого. Пищу не рекомендуется употреблять сразу после копчения.
Говоря о технической части процесса, однозначное преимущество имеет горячее копчение, так как оно занимает в разы меньше времени и сил на подготовку сырья, а продукт можно есть сразу после приготовления. Несмотря на это, важным минусом такого способа является меньший срок годности в сравнении с другим типом (не больше недели при температуре от 0 до +5 градусов).
Конечно, плюсов у горячего копчения больше, чем у холодного , но существеннее являются всё же плюсы последнего. Холодное копчение сохраняет все витамины и микроэлементы, что связано с низкой температурой копчения, а также обеспечивает в два раза больший срок хранения. Отдельным преимуществом можно считать тот факт, что на протяжении двух недель полезность продукта никуда не девается. Хранить рекомендуется также в холодильнике при температуре от 0 до +5 градусов.
Нельзя выделить однозначно лучший способ копчения, так как каждый из них является в чём-то лучше, а в чём-то хуже. Нельзя приготовить мясо холодным копчением также быстро, как холодным, но не получится сделать такую же полезную рыбу, как и горячим.
Характеристики
Генератор обладает следующими техническими характеристиками:
- он работает от сети 220В;
- не стоит делать отсек для опилок слишком большим, следует рассчитать его размер на 2 килограмма топлива;
- мощность нагревательного элемента составляет 1 кВт. В сутки обычно генератор использует до 4 кВт, нагревается и автоматически отключается;
- объём камеры сгорания примерно равен одному кубическому метру.
Как собрать самостоятельно?
Процесс подготовки можно разделить на несколько стадий: подготовка камеры, подготовка генератора, соединение конструкции и её испытание.
Подготовка камеры
На самом деле в интернете можно найти достаточно много вариантов камер, поэтому важно обратить внимание на ключевые особенности.
- Камера должна быть герметичной, чтобы дым оставался внутри, это необходимо для копчения продукта.
- В камере должно быть место для продукта. Ключевым будет являться его наличие, а уж как это будет реализовано, зависит от фантазии.
- Она также должна содержать отверстие для поступления дыма из генератора.
- Следует отступить от 6 до 10 сантиметров от крышки и приварить дымоотводную трубку.

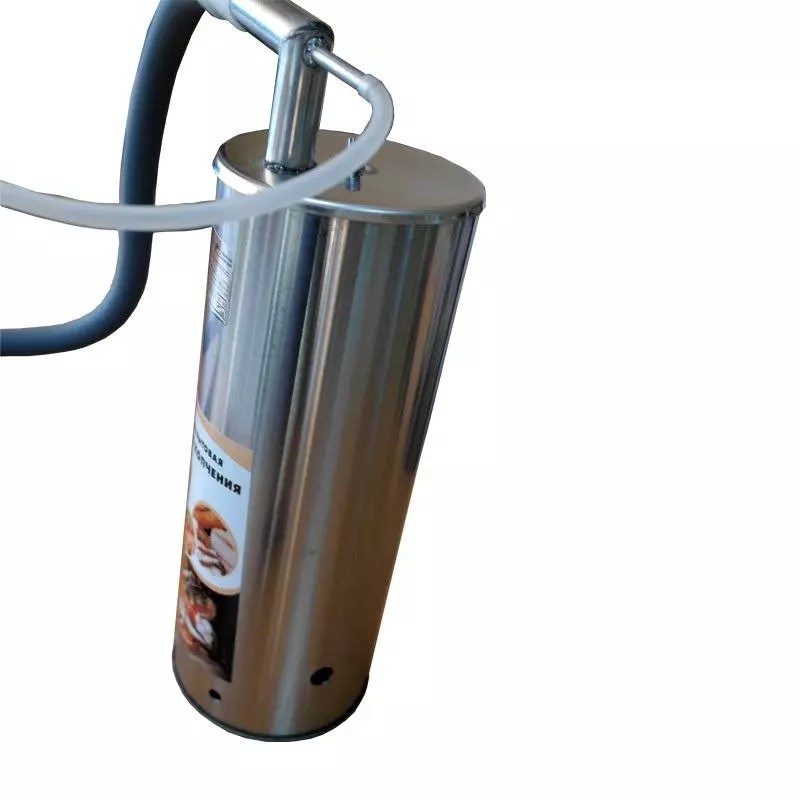

Подготовка генератора
Подготовка генератора включает следующие действия:
- для корпуса необходимо взять примерно 70 сантиметров трубы диаметром 10 см;
- на новом металлическом листе нужно нанести метки для разрезов под крышку и дно, стоит помнить о припусках для изготовления боковых бортов;
- над бортом необходимо сделать несколько отверстий диаметром меньше 10 мм, через которое происходит поступление кислорода и зажигается топливо;
- для устойчивости конструкции настоятельно рекомендуется приварить ножки высотой 15 сантиметров;
- не рекомендуется делать на верхней крышке дырки для вентиляции. Следует приварить бортики, чтобы она надёжно сидела, а для удобства открывания прибора следует врезать скобу;
- необходимо присоединить дымоотвода благодаря привариванию. Перед тем как приварить штуцер, нужно сделать на его наружном конце резьбу для тройника;
- осталось соединить штуцер с тройником.
Установка конструкции
Необходимо выполнить следующие действия для установки конструкции дымогенератора:
- устанавливать шкаф и генератор рекомендуется на несгораемую плоскую поверхность. Следует проверить инжектор, а также или подходящий у него размер;
- плотно забить топку топливом, используя опилки только лиственных пород, никакой хвои. Необходимо подготовить примерно 1 килограмм опилок, стружек или щепок. После того как всё пространство будет забито, следует плотно закрыть крышкой аппарат;
- нужно подсоединить к дымоходу коптильный шкаф, а к тройнику – насос;
- поджечь топливо;
- включить насос.
Подготовка
Изначально следует всё подготовить для работы. Условно этот момент можно разделить на несколько этапов.
- Подготовка топлива. Она заключается в выборе опилок или щепок. Крайне не рекомендуется использовать опилки сосновых пород дерева, так как при копчении продукт приобретёт горьковатый вкус. Стоит обратить внимание на такие варианты, как ольха, груша, яблоня, которые можно найти в продаже. От выбора топлива может отличаться цвет и запах продуктов. Нередко для пикантного аромата добавляют розмариновые веточки, скорлупу миндаля и другие травы с приятным запахом. Во время копчения можно использовать как влажные, так и сухие щепки, первые дают больше дыма, когда вторые являются классическим вариантом. Недостатком влажных щеп является большое количество гари, что компенсируется установкой специальной решётки или влажной тряпкой. Категорически не рекомендуется использовать крашеный материал или материал, покрытый лаками или другими химическими веществами.
- Подготовка оборудования. Нужно тщательно очистить камеру, дымоход и дымогенератор от следов предыдущего использования. Всегда нужно держать оборудование в чистоте. После очистки следует прогреть пустую конструкцию до температуры +200 градусов, после чего остудить до нужной температуры. Теперь можно засыпать продукты горения. Эксперты рекомендуют сначала насыпать от 2 до 6 столовых ложек, после чего следует следить за прогоранием и добавлять по мере необходимости.
- Подготовка продукта. Обычно для копчения используется мясо или рыба, но также можно коптить сало, сыры, грудинку, овощи и фрукты. Перед началом копчения мясо всё же необходимо засолить. Если при горячем копчении это является лишь рекомендацией, то при холодном – обязательным пунктом. Обычно солят от нескольких часов до нескольких суток. Вариаций столько, сколько и существует рецептов.
Копчение
За подготовкой следует не менее важная часть процесса, копчение. Главное – это нужно стараться не допустить перенасыщения дымом, не использовать слишком много щепок, поскольку излишки дыма должны выводиться через специальный дымоход. Следует подумать о том, как будут размещены продукты. Дым должен равномерно обволакивать всю партию. Стоит разложить мясо равномерно на решётке или повесить. Нужно установить под продуктом поддон для жира, в который он будет скапливаться. В дальнейшем можно изредка открывать шкаф для смазки мяса или рыбы маринадом.
При использовании парогенератора стоит учитывать следующие моменты:
- при сооружении домашнего дымогенератора, рекомендуется убедиться в том, что он не нарушает правила противопожарной безопасности;
- следует предусмотреть автоматическое отключение аппарата в случае возникновения каких-либо проблем;
- все элементы, способные к самовоспламенению, и различные провода нужно разместить как можно дальше от точек с высокой температурой;
- приоритет стоит сделать на металлическом материале с жаропрочным покрытием;
- устанавливать конструкцию можно только на устойчивую к возгоранию поверхность, например, на металлическую пластину, но ни в коем случае не на деревянный пол.
