Экономайзер электроэнергии — реально ли собрать схему прибора? Как сделать самому прибор для экономии электроэнергии Как с экономить электроэнергию дома

Основная часть прибора для экономии электроэнергии состоит из эффектов, где запаздывают фазы протекающей электроэнергии от напряжения.

Такой тип тока используется больше в обычных бытовых электрических сетях,он носит он активный - индуктивный характер, создавая нагрузку на силовые линейные потоки. Общее количество экономии при полной нагрузке будет составлять, как минимум, от 30% до 50% от полной работы.

Экономия электрической энергии: правда или ложь?

На рынке случился настоящий "БУМ" или "сенсация" , который заставил задуматься о том, что можно сократить свои финансовые траты. Реклама показывает то, что ничего делать не нужно, а только подключить устройство в электрическую сеть.

Внутренняя схема

Одной из самых дорогих запчастей считается корпус. Высококачественная, на первый взгляд, пластмасса - это всего лишь один из видов прочного пластика. Он складывается из двух половин и крепиться шурупом.

Внутренности прибора для экономии электроэнергии следующие:

• встроенная, крепкая, закрепленная электронная плата
• пленочный конденсатор
• подключенная схема, зажигающая две лампочки

Дальнейшая работа устройства

Считается что пленочный конденсатор должен компенсировать потребляемый ток. Но у конденсатора слишком малая мощность (5,18 микрофарада) Он не сможет выдержать напряжение работающих крупных приборов (бойлер, стиральная машина, холодильник, вытяжка и тому подобное). Заданная мощность подойдет для мелких бытовых вещей: светильников, зарядного от мобильного телефона и так далее.

Внутренняя встроенная схема говорит о том, что преображение реактивной энергии в активную вполне реально. Попытки выяснить у самих разработчиков конкретный "принцип работы" остались на сегодняшний день закрытым вопросом.

Как сконструировать прибор: теоретическая часть

Работа основывается на нагрузке питания непосредственно от самой электросети, где функционирует переменный ток. Пленочный конденсатор, который выделяет заряды, соответствует фиксированному напряжению, подающемуся от сети, а процесс зарядки происходит по импульсам самых высоких частот.

Благодаря переменному току, потребляемому изделием от домашней электросети, включаются данные импульсы высоких частот. Несмотря на модель счетчика электроэнергии, даже если он является электронным, в нем содержится входная часть индукционного преобразователя, имеющего низкую чувствительность к току, который проходит через высокие частоты.

Энергопотребление, которое идет через, так называемые, импульсы, учитывается установленным в доме, квартире, даче счетчиком, имеющим даже большую отрицательную погрешность. Из этого можно сделать следующий вывод: если подключить дополнительный прибор, он не будет экономить электроэнергию, даже наоборот - будет передавать активную энергию на домашний счетчик и потреблять ее еще в больших количествах.

Практическая часть сборки устройства

• основной элемент – маленькая микросхема
• силовой выпрямитель
• пленочный конденсатор
• шуруп определенного размера
• пластиковый корпус
• кнопка
• светодиодные лампочки
• вилка

Когда проектируете изделие, нужно соблюдать некую осторожность и помнить, что схема и другие детали имеют прямое отношение к электрическому току. Ни в коем случае не используйте металлический корпус, он не предназначен даже для столь маленькой вещи.

Где можно приобрести "чудо-прибор" и какие на него гарантии?

В специализированных магазинах вашего города вы вряд ли такой найдете.

• Действующие условия гарантийного обслуживания: отсутствие механических повреждений, жидкостей, предметов или насекомых, последствий самостоятельного вскрытия и тому подобное
• Транспортировка прибора оплачивается потребителем
• Гарантия включает в себя: бесплатную замену внутренних схем и деталей, гарантийное обслуживание на протяжении определенного периода времени
• Гарантия не покрывает такие факторы: если клиент самостоятельно нанес повреждения, залил жидкостью, от природных явлений и так далее

О чем следует задуматься?

Не забывайте о таком важном моменте, как счетчик, который находится в вашей квартире, доме, даче. Он считывает только активную энергию, поэтому никому не избежать высокой оплаты за коммунальные платежи.

Разработка подобных приборов для экономии электроэнергии возможно и будет продолжаться, но следует представить действительно работающую новинку на рынок. Нужно попытаться сконструировать устройство что бы:

• Была необыкновенная, простая, эффективная схема для работы
• Качественное изделие электротехники, работающее от электросети
• Прибор, который реально способствовал бы экономии электроэнергии
• Вещь, способная дать те уникальные и революционные свойства, которые все так долго ждут
• Безопасное изделие, получившие все необходимые сертификаты, лицензии и позитивные характеристики

Какова реальность?

Если реально проанализировать всю ситуацию, то для экономии электроэнергии следует меньше пользоваться бытовыми электроприборами. На их замену сложно сейчас подобрать нечто другое, но следует задуматься о том, чтобы выключать везде свет, где он абсолютно не нужен, отключать приборы, находящиеся подсоединенными в розетки, и отключать электронику, индикаторы которой остаются включенными даже тогда, когда мы их не используем.

Все эти, на первый взгляд, простые правила следует соблюдать тем, кто не хочет оплачивать огромные коммунальные платежи каждый месяц. Существующий же ныне специфический прибор создает только дополнительное потребление электроэнергии, оплачиваемое вами.

С ростом цен на энергоносители, в частности на электроэнергию, а также с увеличением количества домашних бытовых электроприборов у каждого, подключенного к энергоснабжению, потребителя появляется абсолютно логичное решение о принятии мер по её экономии. Существует множество способов экономии затраченного электричества, однако, не так давно появился новый, как утверждает изготовитель, инновационный прибор, который значительно уменьшит расход электрической энергии как в квартире, так и в доме. Он называется экономитель. Что это такое, как работает этот супер прибор, из чего состоит он? А также интересующий всех, главный вопрос - правда или ложь, что он поможет сэкономить. Перед его эксплуатацией и покупкой нужно разобраться более углублённо и тщательно. В этой статье редакция сайта расскажем вам всю правду о том, что такое экономитель электроэнергии и на чем разводят людей.

Как выглядит экономитель и из чего он состоит

Данное устройство выглядит очень компактно и стоит совершенно недорого, что в принципе и подкупает потребителя, а также побуждает его расстаться со своими кровно заработанными деньгами во благо будущей огромной экономии. Как утверждает рекламный текст на них — «чудо» аппарат не только сэкономит затраты электроэнергии, но даже каким-то образом сможет защитить все включенные в розетки электроприборы от во время грозы и попадания молнии. Ниже представлен самый часто встречающийся в магазинах прибор для экономии электричества, который изготовитель называет Electricity Saving Box.

На лицевой панели установлены два светодиода, сигнализирующие об исправности экономителя и его готовности выполнять возложенные на него функции. Он может иметь несколько переходников для подключения к разным по конструкции розеткам, для того чтобы он мог быть более универсален. Конструкция экономителя энергии также может иметь различные формы прямоугольные или круглые, от этого суть его работы не меняется.

На тыльной части указаны технические параметры экономителя электроэнергии:

• Модель.
• Рабочее напряжение от 90 до 250 В.
• Частота переменного тока в электросети, 50 Гц-60 Гц.
• Максимальная мощность нагрузки, при которой он эффективен 15 000 Вт, то есть 15 кВт.
• Серийный номер.

Некоторые из экземпляров рассчитаны на довольно большие нагрузки, что в первую очередь должно насторожить покупателя, иногда бывают такие модели, что указана мощность даже до 40 кВт. При такой мощности ток должен быть примерно 180 А, что в бытовых условиях не применяется, так как вводные автоматы чаще всего имеют номинальный рабочий ток 25, ну или же 63 А максимум. Ну, допустим, пусть это максимальный показатель экономителя, и он работает в пол силы, с запасом по мощности.

Принцип работы прибора для экономии электроэнергии, как опять же утверждают рекламные ресурсы и производитель, основан на преобразовании реактивной составляющей в активную и отдаче её в сеть, тем самым экономитель убирает реактивную составляющую из сети. Действительно, мощность потребляемая из сети содержит как активную, так и реактивную составляющую. На крупных подстанциях предприятий устанавливаются так называемые компенсаторы реактивной мощности, которая создаётся большими индуктивными нагрузками. Она появляется вследствие работы асинхронных двигателей, трансформаторов и всего того, что переделывает электроэнергию в электромагнитное поле. Компенсирующими устройствами служат:

1. Включаемые поперечно батареи конденсаторов.
2. Реакторы.
3. Синхронные двигатели в режиме компенсации (перевозбуждения).

Вот так вот выглядят компенсаторы реактивной мощности, на основе конденсаторной батареи:

Однако счётчики, установленные на предприятиях и распределительных подстанциях, ведут учёт как активной, так и реактивной составляющих, а в домашних условиях стоят элементы учёта, которые считают только активную энергию. Поэтому нет смысла компенсации реактивных мощностей, тем более что в бытовых устройствах она настолько несущественная, что даже не стоит её учитывать.

Для того чтобы убедится и разобраться в устройстве экономителя, придется разобрать его и посмотреть, что же внутри его, конденсаторная компенсационная батарея или синхронный генератор. И вот, что оказывается там внутри:

А вот его схема:

Несколько электронных элементов таких как конденсатор, резисторы, светодиоды, и диодная сборка для выпрямления сетевого напряжения, и в лучшем случае её предохранитель. По сути, это электрическая схема для питания светодиодов, и не более, которая не только не даст экономии электричества, но и наоборот потребляет какую-то хоть и малую, совсем незначительную часть электроэнергии для свечения светодиодов. Приборы, подключаемые от розетки, почти не имеют реактивной энергии, да и как писалось выше, счётчик её не считает поэтому эффект экономии нулевой.

Важно! Сейчас мы говорим не только об экономителе электроэнергии Electricity Saving Box , но и о таких приборах, как Эконор и Power Saver . Все они являются разводом, никакого реального толку от их использования, а тем более экономии электрической энергии, конечно же нет! Под этой статьей мы предоставили ссылки на более рациональные и к тому же легальные способы, позволяющие меньше платить за свет!

Реальное испытание экономителя

От теоретических понятий и исследований перейдём к практике. Для того чтобы убедиться экономит ли экономитель электроэнергию, то есть заставляет крутиться счетчик при одной и той же нагрузке медленнее. Для этого существуют два практических способа, которые сможет попробовать каждый:

1. Включить какой-либо один прибор в электрическую сеть и засечь сколько оборотов делает диск счётчика если он электромеханический, а если он электронный то сколько миганий светодиода, за определённый промежуток времени. На каждом из элементов учёта указанно, например, что 600 оборотов диска соответствуют одному киловатту. Ну это не столь важно ведь нужно внимательно просчитать количество оборотов хотя бы за 10 минут при включенном и при выключенном приборе для экономии.
2. Второй способ более точный и быстрый. Для этого понадобится любой электроприбор, всё равно с какой потребляемой мощностью. Это можно проделать и с лампочкой, и с дрелью, так как внутри её, по сути, электрический двигатель, который является индуктивной нагрузкой. И также необходим амперметр (цифровой мультиметр), так как только при протекании электрического тока через счётчик, он будет вести учёт электроэнергии, а ток, в свою очередь, не появится без подключения нагрузки. Подключаем нагрузку через последовательно включенный амперметр и включаем её. Измерительный прибор при этом покажет силу тока в исследуемой цепи, теперь в розетку, находящуюся как можно ближе к нагрузке, включаем экономитель. Если данный прибор для экономии уменьшит, каким-то невероятным образом, показания силы тока, то это и будет доказательством того, что он эффективен и действительно работает.

Таким образом любая модель данного прибора для экономии электроэнергии, может в лучшем случаи уменьшить реактивную составляющую мощности в сетях квартиры, путём подсоединения параллельно конденсатора, но счётчики данную энергию не считают. Да и такой ёмкости будет недостаточно, для хотя бы малейшей компенсации реактивных мощностей, а тем более экономии электричества.

1. Гасите свет, переходя из комнаты в комнату. Установите тепловые датчики движения, которые будут выключать свет за вас.
2. Используйте местное освещение: подсветки, торшеры, бра. Например, чтобы каждый раз не включать основные источники света, в комнате лучше установить подсветку из светодиодной ленты.
3. Помните, что чистота - залог экономии. Грязные окна и пыльные плафоны снижают уровень освещённости в помещении до 35%.
4. При ремонте учитывайте, что светлые стены и будут отражать до 80% светового потока, а тёмные - лишь около 12%.
5. Замените лампочки накаливания на энергосберегающие и светодиодные. Замена только одной лампы позволит экономить около 1 000 рублей в год.

Возьмём, к примеру, Москву. 1 кВт·ч в столице стоит Тарифы на электрическую энергию для населения и приравненных к нему категорий потребителей на территории г. Москвы, за исключением Троицкого и Новомосковского административных округов 5,38 рубля. Представим, что в трёх квартирах по восемь часов в сутки горят три лампочки: светодиодная, энергосберегающая и накаливания. Для более объективной картины выберем лампы такой мощности, чтобы они давали примерно одинаковый уровень освещённости. И вот что мы получим.

Получается, что через два месяца одна энергосберегающая лампа позволит вам ежечасно экономить 40 копеек, а 10 лампочек - 4 рубля.

Правильно пользуйтесь электроприборами

1. При отсутствии двухтарифного отключайте все неосновные электрические приборы на ночь, а зарядные устройства - после полной подпитки техники.
2. Холодильник необходимо регулярно размораживать, если в нём нет специальной системы No Frost. Проследите, чтобы устройство стояло как можно дальше от отопительных приборов и обеспечивалась естественная вентиляция задней стенки. Ставьте в него только остывшую посуду!
3. Отслеживайте работоспособность конфорок электрической плиты и ставьте на них только подходящую по размеру посуду с ровным дном.
4. Накрывайте кастрюли и сковородки крышками: они уменьшают потерю тепла почти в три раза.
5. Старайтесь не перегружать стиральную машину (чрезмерная загрузка увеличивает расход электричества до 10%) и использовать средний температурный режим. На стирку при 30 градусах тратится на 35% меньше энергии, чем на стирку при 40 градусах.
6. Используйте электрический чайник вместо электроплиты для разогрева воды. Так будет гораздо экономичнее. Кипятите только тот объём жидкости, который нужен в данный момент.
7. Регулярно проводите чистку вентиляторов и фильтров кондиционера.
8. Вещи, требующие низкого температурного режима, после выключения утюга.
9. Не оставляйте технику, в том числе микроволновки, телевизоры, компьютеры, сканеры, принтеры, модемы, в режиме ожидания. Это позволит сэкономить более 200 кВт в год.
10. Используйте электрические розетки с таймером.

Покупайте энергосберегающую бытовую технику

1. Все электрические приборы маркируются латинскими буквами от A+++ до G. Выбирайте технику с низким классом энергопотребления, маркированную A и B.
2. Покупайте приборы, в которых используются новейшие технологии экономии электроэнергии. Например, всё более популярными становятся индукционные варочные панели, нагревающие только дно посуды и не растрачивающие энергию впустую. КПД таких плит доходит до 95%!

Установите двухтарифный счётчик

1. Двухтарифный счётчик позволяет экономить по ночам. Такие счётчики выгодны тем, кто может использовать энергоёмкие бытовые приборы: посудомоечную и стиральную машины, хлебопечку - с 23.00 до 7.00. В среднем счётчик окупает себя за год.

Не тратьте тепло зря

1. Вместо традиционного обогревателя используйте кондиционер, настроенный на режим обогрева. Если это позволяет производитель, конечно. Многие кондиционеры нельзя использовать при отрицательных температурах.
2. Инфракрасный обогреватель экономичнее остальных на 30–80%.
3. Если в доме установлены электрические батареи, старайтесь содержать их в чистоте, чтобы пыль не поглощала часть тепла, а вам не приходилось увеличивать температурный режим.
4. Используя водонагреватель, уменьшите температуру нагрева воды.
5. Замените накопительный водонагреватель на проточный. Так вы не будете тратить электроэнергию на постоянное поддержание определённой температуры воды.
6. Нагревайте воду только при необходимости. Отключайте бойлер от электросети, когда уходите из дома и по ночам.
7. Раз в три месяца чистите водонагреватель от , которая увеличивает расход электроэнергии на 15–20%.
   • Отключите аппарат от сети и перекройте подачу воды.
   • Полностью слейте воду.
   • Снимите крышку бойлера, осторожно отсоедините провода и выкрутите термореле.
   • Раскрутите гайки, удерживающие фланец. Подтолкните фланец вверх, проверните и вытащите наружу.
   • Теперь можно очистить нагревательный элемент металлической щёткой. Избавиться от налёта поможет и раствор уксусной кислоты и горячей воды (1: 5). Просто поместите в него ТЭН на 30 минут и следите за тем, чтобы уплотнительная резина не соприкасалась с кислотой.

03.11.16 208 282 20

Мифы и заблуждения

Привет, меня зовут Юля, мой муж электрик. Недавно мы переехали в новый дом.

Юлия Медведева

была замужем за электриком

На второй день после переезда мой муж поменял все лампочки. Говорит, так экономнее. Но когда я предложила поменять холодильник на более энергоэффективный, он отказался. Оказалось, что не всякая экономия на электричестве имеет смысл.

Дорого, неэкономично, бесполезно

Бытовая техника класса А, А+

Техника с высоким классом энергоэффективности казалась мне хорошим способом экономии. Это был один из аргументов, чтобы поменять холодильник и стиральную машину на новые.

Выяснилось, что экономия здесь не так очевидна, как казалось по этикетке. Современная бытовая техника более высокого класса потребляет ненамного меньше энергии, чем техника классом ниже. Просто на те же киловатт-часы она морозит сильнее, греет жарче и крутит барабан быстрее.

Энергоэффективно? Да, но с обратной стороны: энергии не меньше, просто эффективность больше.

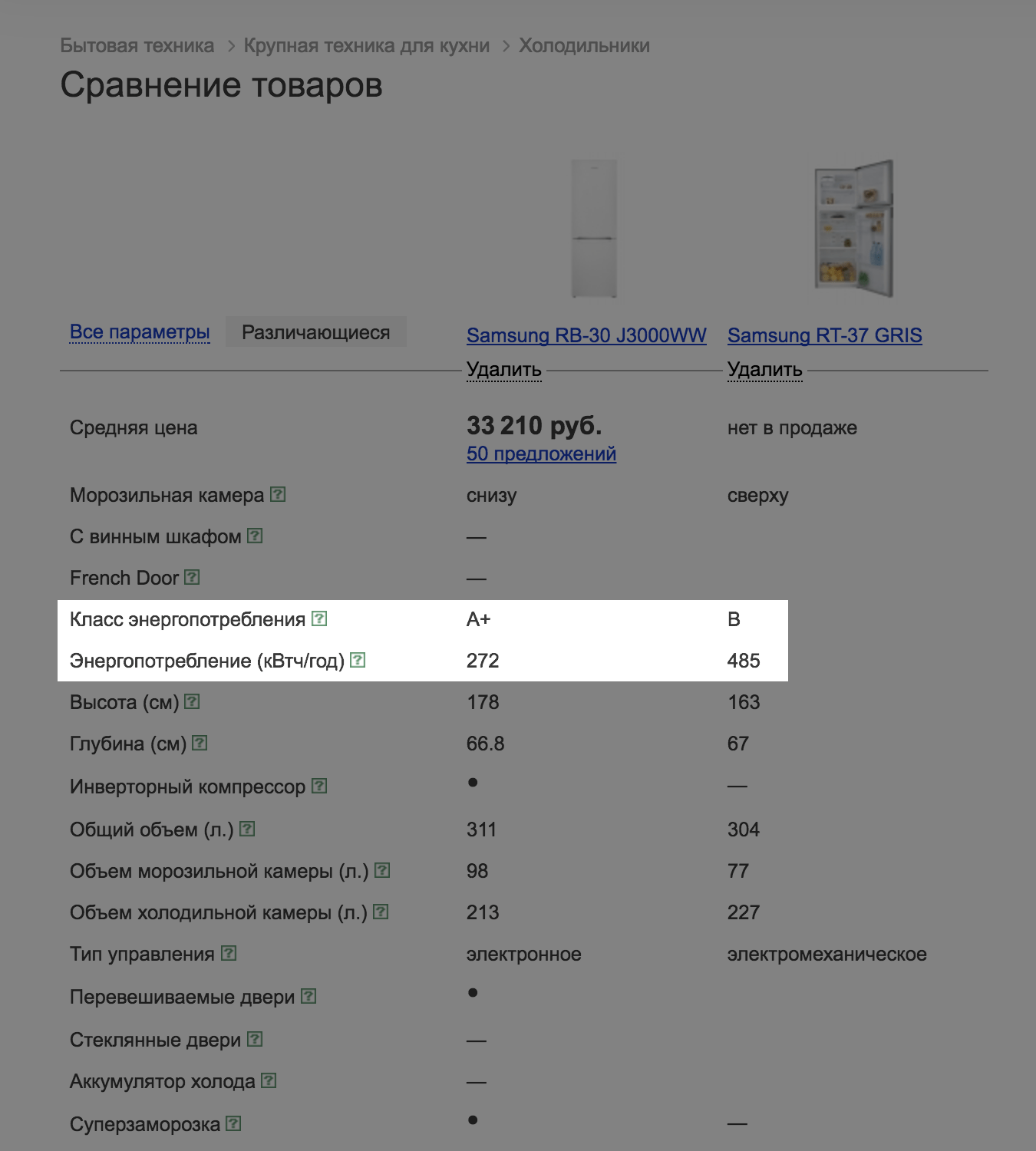

Например, холодильник с классом энергопотребления Б расходует 485 киловатт-часов в год. У аналогичного по объему и количеству камер холодильника с классом А+ расход - 272 киловатт-часа в год.

Новый холодильник стоит 30 000 рублей. Значит, с точки зрения экономии он окупится через 30 лет. Так что пока старый исправно работает, его замена не принесет ощутимой экономии. Но даже если старый сломается, стоит обратить внимание на модели подешевле. Разница в 10-15 тысяч рублей выгоднее для семейного бюджета, чем экономия 1000 рублей в год на электроэнергии.

Дорого, неэкономично, полезно

Новая электрическая проводка

В квартире, куда мы переехали, довольно старая алюминиевая проводка, но она хорошо проложена и может проработать еще с десяток лет. Мы решили выяснить, поможет ли ее замена экономить на электричестве.

Специалисты советуют менять алюминиевую проводку на медную, потому что в медной меньше потерь электричества, а значит, она экономичнее. Чтобы рассчитать потери мощности при алюминиевой проводке и сравнить их с потерями при медной проводке, мы воспользовались специальным калькулятором.

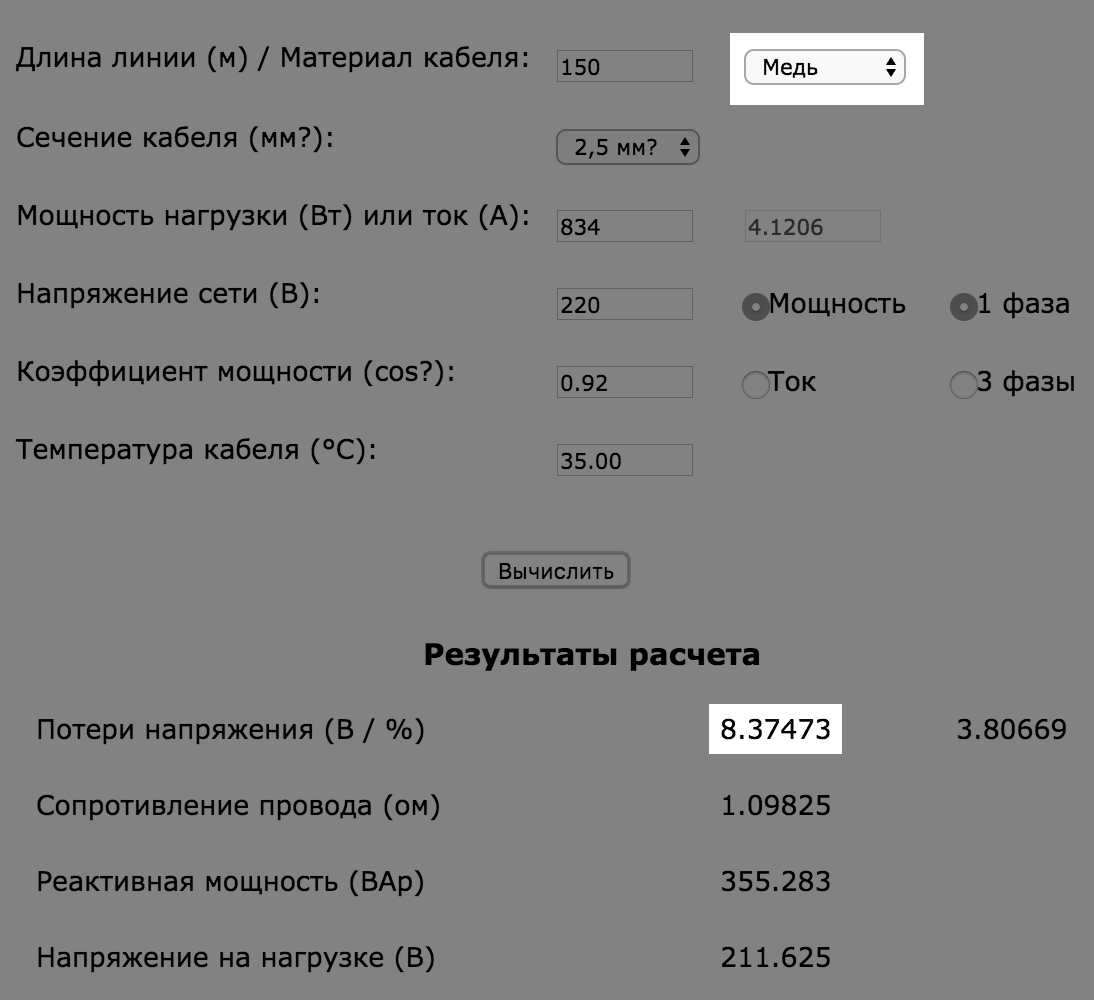

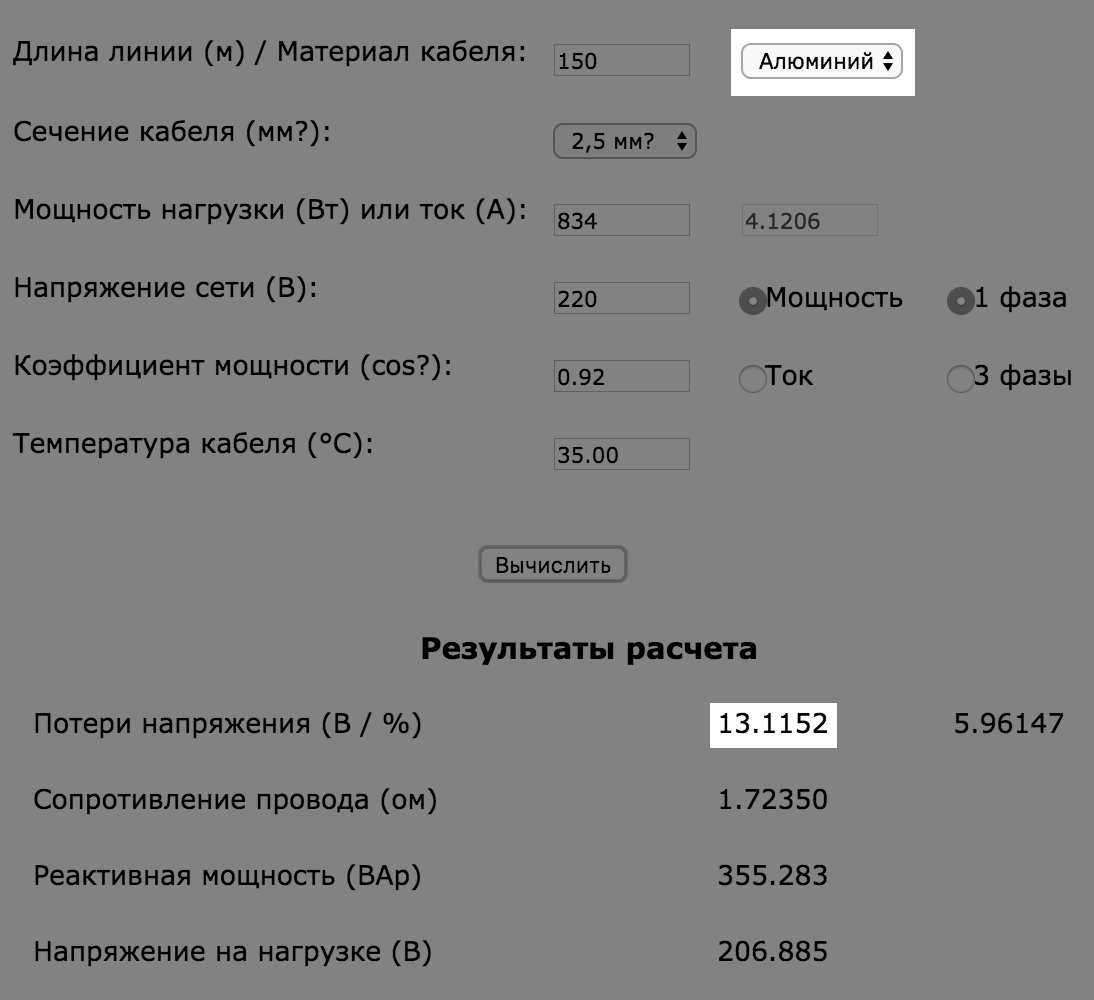

Калькулятор показал разницу в потерях напряжения между алюминиевой и медной проводкой 4,75 вольта. Но электрический счетчик учитывает не вольты, а киловатт-часы.

Чтобы превратить одно в другое, мы умножили напряжение 4,75 вольта на силу тока 4,12 ампера и получили мощность 19,57 ватта в час или 0,0196 кВт-ч. Умножили это значение на 24 часа, на 365 дней в году и на 5,38 рубля по тарифу и получили 922 рубля экономии в год.

922 Р в год экономит медная проводка

Для нашей квартиры работы по замене проводки будут стоить около 100 тысяч рублей плюс отделка стен и потолков. Получается, она окупится примерно за 100 лет.

Менять проводку обязательно в том случае, если вы живете в очень старом доме, ваша проводка то и дело искрит, дымится или в сети бывают частые перепады напряжения. Тогда новая проводка может спасти вам жизнь. И на этом уже экономить не стоит.

Дешево, экономично, бесполезно

Датчики включения и выключения

Свет в квартире можно выключать кнопками, а можно датчиками. Датчик - это коробочка, которая висит на стене или потолке и включает свет, когда становится темно или когда кто-то к нему приближается. Например, пока вы ходите по коридору, свет горит. Вышли - выключился.

Простой проводной датчик работает как обычный выключатель, реагирует на степень освещенности, движение или звук и стоит от 300 рублей. С его установкой и подключением справится один электрик.

Датчики помогут сэкономить, если вы часто забываете выключать свет в общих помещениях. Они выключат лампочки или не дадут им включиться, когда на улице слишком светло или когда в комнате пусто.

В обычной городской квартире трудно найти место для эффективного применения таких датчиков. Чаще всего их ставят в туалетах. Если у вас небольшой туалет, то для него подойдет датчик, который реагирует на движение. В больших или вытянутых помещениях придется ставить несколько датчиков и согласовывать их между собой. Такая система менее надежна.

Сэкономит такой датчик совсем немного. Даже если представить, что забытая лампа горит всю ночь, по тарифу за это придется заплатить 4 рубля. Но если вы забываете выключать свет каждую ночь, то за год он сэкономит 1460 рублей.

4 Р придется заплатить за включенную на ночь лампочку

Проводные датчики полезны владельцам домов или коттеджей. Во дворе можно установить датчик, который реагирует и на степень освещенности, и на движение. Тогда свет будет загораться только в темное время суток, когда кто-то выйдет на улицу или подойдет к дому. В гараже нужен простой датчик движения. Он зажжет свет, когда машина заедет в гараж, и потушит его, когда в помещении никого не останется.

Очень дорого, неэкономично, полезно

Беспроводные датчики

Обычные проводные датчики встраиваются в силовую сеть - грубо говоря, врезаются между линией электропередач и лампочкой, которую нужно зажечь. А есть еще беспроводные датчики.

Беспроводные датчики - современный, модный, полезный, но очень дорогой способ экономить. Они должны быть подключены к системе «умный дом», которая включает специальный контроллер и кучу других механизмов.

Все о том, как жить в России

И взаимодействовать с УК и соседями - в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи

Датчики включают и выключают свет в зависимости от освещенности, реагируют на звуки и движения и слушаются команд от пульта или контроллера. Они не просто выключают свет, если он не нужен, но позволяют приглушать освещение или, наоборот, добавлять яркости. С их помощью можно управлять освещением дома на расстоянии, например, когда вы уехали в отпуск. Больше никаких забытых утюгов или горящих ламп в пустых комнатах.

Установка такой системы обойдется примерно в 200 000 рублей. Еще около 200 000 стоит солнечная батарея или ветряк. При максимальной экономии 10 000 рублей в год эти затраты окупятся минимум за 20 лет. Такие инвестиции имеют смысл в частном доме, который вы хотите сделать энергонезависимым.

Бесплатно, неэкономично, полезно

Вынимать из розеток зарядные устройства

Зарядные устройства в розетках часто называют пассивными потребителями. Энтузиасты провели исследование, в котором подсчитали, что 7 включенных в розетку зарядных устройств потребляют за год всего 2,5 киловатт-часа, что обходится в 13 рублей 45 копеек.

Но оставлять зарядники в розетках всё равно нельзя, потому что они могут стать причиной пожара - особенно если это зарядники за три копейки из Китая. Внутренний трансформатор может перегреться из-за перепадов в сети, и зарядное устройство может загореться.

Дешево, экономично, полезно

Энергосберегающие лампочки

Мы посчитали, что по сравнению с обычной лампой накаливания одна светодиодная лампа тратит на 84% меньше электричества. За 100 часов работы лампа накаливания сжигает 7,5 киловатта, или 40,35 рубля. У нас в квартире я насчитала 20 лампочек. Каждая из них горит около 300 часов в год. Итого в год за все лампочки мы платим 2421 рубль. Если заменить их на светодиодные, будем платить 387,36 рубля.

У светодиодных ламп есть отдельная характеристика - световая температура. Она варьируется от теплого света, как у обычных ламп накаливания, до холодного, как у солнца в пасмурную погоду. Световая температура обозначена на упаковке. Общий совет: в общественных помещениях - холодный свет, в личных - теплый.

Чтобы не переборщить с яркостью света, выбирайте лампы из расчета 100-200 люмен на квадратный метр.

Яркость лампочки. Чем больше, тем ярче

Световая температура

Эта лампа светит примерно так же, как лампа накаливания на 40 Вт

Светодиодные лампы стоят дороже обычных, но и служат в разы дольше, так что компенсируют разницу цен. Общая экономия - 2000 рублей в год.

Дешево, экономично, полезно

Многотарифные счетчики

Помогают сэкономить, если вы много работаете, рано уходите из дома и поздно возвращаетесь с работы. Если часы вашей активности будут приходиться на ночное время с 23 часов до 7 утра, то двух- или трехтарифный счетчик снизит затраты на электричество в 2 или даже 3 раза.

Обычный тариф в Москве - 5,38 рубля за киловатт-час. При двухтарифном счетчике ночной тариф ниже в три раза - 1,64 рубля за киловатт-час. Конкретная величина экономии будет зависеть от вашего образа жизни и от того, как организован ваш быт.

Мы платим за электричество около 6000 рублей в год. Если бы мы сдвинули часы нашей активности на ночное время и перешли на двухтарифную оплату, то смогли сэкономить 3000 рублей в год. Экономить больше вряд ли получится, потому что некоторые приборы работают постоянно, а в выходные дни мы вряд ли смогли проводить вечера без света.

Если вы решили, что вам подходит такой способ экономии, позвоните в Мосэнергосбыт и сделайте заявку на установку нового счетчика. За сам счетчик и работу мастера вы заплатите около 5000 рублей. Эта инвестиция окупится в течение двух лет.

Бесплатно, экономично, полезно

Выключенные электроприборы

В обычной квартире постоянно включены: телевизор в режиме stand-by - потребляет 0,01 кВт-ч в час, или 87,6 кВт-ч в год, персональный компьютер с монитором - 700,8 кВт-ч в год, лазерный принтер - 438 кВт-ч в год, домашний кинотеатр - 131,4 кВт-ч в год, микроволновка с таймером - 52,6 кВт-ч в год.

Мы сложили всё это и умножили на тариф. Получили 7 588 рублей в год. Ровно столько сэкономить не получится, ведь эти приборы всё равно будут работать сколько-то часов в сутки, но 3-5 тысяч рублей в год - вполне.

Чтобы не бегать каждый раз по дому и не выдергивать приборы из розеток, можно один раз вызвать электрика и попросить вывести розетку холодильника на отдельный автомат в щитке. Тогда остальные приборы можно будет выключать в щитке перед уходом из дома.

Манипуляции со счетчиком

Некоторые люди считают, что лучший способ экономить - это кража. Они придумали разные способы незаметно сломать счетчик.

Самый незамысловатый - отсоединить нулевой провод от счетчика, а второй конец заземлить на батарею. Но современный счетчик не обращает на эти манипуляции внимания и продолжает считать. А вот батарея, которая бьет током, - неприятная вещь.

Способ сложнее - прервать электрическую цепь и пустить ток в обход счетчика с помощью тайной перемычки. Самостоятельно проложенные перемычки и другие манипуляции с проводкой могут привести к пробою, короткому замыканию, пожару и гибели людей. Будьте осторожны сами и предупредите других.

Мосэнергосбыт регулярно проверяет счетчики в домах и квартирах. Если проверка обнаружит, что счетчик сломан, владельцев заставят оплатить разницу, которую насчитает Мосэнергосбыт, и административный штраф.

Запомнить

1. Не помогут сэкономить: бытовая техника класса AA+, новая электрическая проводка, датчики включения и выключения, манипуляции со счетчиком, вынутые из розеток зарядные устройства.
2. Экономят электричество и деньги: энергосберегающие лампочки, многотарифные счетчики, выключенные электроприборы.

Когда появляется спрос на какой-то продукт, появляется и предложение. Постоянно растущие цены на электричество породили большое количество "чудо-приборов" (к примеру, Electricity saving box), обещающих уменьшение расхода энергии чуть ли не вдвое. Их действие основывается на преобразовании в активную реактивной энергии. Однако, схема таких приборов настолько проста, что практически любой не чуждый технике человек способен сделать экономитель электроэнергии своими руками.

Самодельное устройство для экономии электроэнергии, принцип действия

Основополагающим принципом является то, что любая электрическая мощность состоит из реактивной и активной энергии. Активная полезна в быту, она приводит в действие все механизмы. Реактивная же, наоборот, бесполезна и даже снижает эффективность энергосистемы. Приборы учета (механические и электрические счетчики) определяют только количество использованной активной энергии, за которую платят бытовые потребители.

Промышленные же предприятия платят и за реактивную энергию, которая измеряется специальными счетчиками. Она создается механизмами с высокой индуктивной составляющей (например, электродвигателями), и на заводах и фабриках ее количество уменьшают с помощью специальных конденсаторных установок.

Учитывая вышеописанное, идеи о том, как сделать самому приспособление для , витали в воздухе. В быту источники реактивной энергии – это обычные механизмы с электродвигателями (кухонный комбайн, фен, пылесос, холодильник, дрель). С другой стороны, есть устройства, которым нужен постоянный ток (телевизоры и компьютерные мониторы). Поэтому стали разрабатывать приспособление для , схема которого позволила бы уменьшить потребление электричества путем преобразования в активную реактивной энергии.

Теоретическое обоснование и принципиальная схема самодельного экономителя

Суть экономии состоит в том, что нагрузка питается не от сети с переменным током, а от подключенного конденсатора, заряд коего производится импульсами высокой частоты, при этом соответствуя синусоиде напряжения в сети. Электросчетчики комплектуются входным индукционным преобразователем с низкой чувствительностью к высокочастотным токам. По причине этого импульсное энергопотребление счетчиком учитывается со значительной отрицательной погрешностью.

Для создания прибора необходимы такие детали:

• микросхема (К155 ЛАЗ),
• стабилитрон (D2 -КС156А),
• диоды (D1 - Д226Б; Вr2 - Д242Б; Br1 - Д232А),
• транзисторы (ТЗ - КТ315, Т2 - КТ815В,Т1 - КТ848А),
• высокочастотные конденсаторы (С2, СЗ - 0.1 мкФ, С1- 1мкФ х 400В),
• электролитические конденсаторы (С5 - 1000 мкФ х 16В, С4 - 1000 мкФ х 50Б),
• маломощный трансформатор 220/36 В,
• резисторы (RЗ - 56 Ом; R1, R2 - 27 кОм; R5 -22 кОм; R4 - 3 кОм; R6 - 10 Ом; R7, R9 - 560 Ом; R8 - 1.5 кОм).

Сборка проводится согласно схемы 1. Транзисторы устанавливаются с использованием изолирующих прокладок на радиатор 150 кв.см. Обязательно применять плавкие предохранители. Собранный блок питания низковольтный должен давать на выходе 36 В ток 2 А и 5 В для питания генератора, который формирует импульсы ориентировочной частотой 2 кГц и с амплитудой 5 В. Во время сборки схемы нужно проверять режим работы при помощи осциллографа. После этого подключается конденсатор.

Собранное устройство рассчитывалось на нагрузку 1 кВт. Рекомендуется нагружать прибор по номиналу или отключать при снятии нагрузки, поскольку ненагруженное устройство потребляет значительную мощность, которая счетчиком учитывается.

Устройство рассчитано на питание переменным током бытовых потребителей. Мощность – 1 кВт/ч, напряжение – 220 В. Собранное устройство подключается к розетке и питает нагрузку, при этом заземление не требуется. По расчетам, при подключении такого самодельного экономителя счетчик учитывает лишь 25% потребленного электричества.

Разработана также схема 2, позволяющая питать потребителей, работающих как на постоянном, так и на переменном токе (камины, электроплиты, освещение, водонагреватели). Главным предостережением является отсутствие в таких приборах элементов, которые рассчитаны на переменный ток (трансформаторы, электродвигатели).

Приборы для экономии электроэнергии своими руками, отзывы специалистов

Специалисты обращают внимание на то, что попытка применить в домашних условиях принцип действия промышленных конденсаторных установок, накапливающих реактивную энергию, обречена на неудачу. Компенсаторы для реактивной мощности промышленные – это достаточно громоздкие устройства, рассчитанные изначально на определенную нагрузку и учитывающие целый ряд дополнительных параметров. Кроме того, в большинстве мощных домашних устройств конструктивно уже заложены достаточные по мощности улавливатели-конденсаторы реактивной энергии.

Большое количество комментаторов и специалистов указывают на то, что такого рода устройства, даже собранные сознанием дела и качественно, способны обманывать только счетчики старого индукционного типа. Электронные приборы учета энергии довольно капризные устройства и часто не выдерживают такого обхождения с собой, в них сгорают микросхемы. Это ведет к необходимости замены прибора и неприятной беседе со специалистами энергосбыта, что чревато штрафом со многими нулями.

Однако и замена счетчика – это не худшее, что может случиться, если за такую тонкую материю, как электричество берется дилетант. Учитывая зачастую не самое лучшее состояние электропроводки в российских домах и квартирах, такая самодеятельность может закончиться коротким замыканием и пожаром.
