Как правильно сделать насосную станцию. Сборка и установка насосной станции своими руками. Подключение насосной станции к водопроводу

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

• удаленность станции от скважины или колодца;
• температуру и влажность в месте, где будет установлен насос;
• наличие свободного пространства под ремонт и обслуживание устройства;
• возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

• Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
• Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
• Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

• Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
• Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

• Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
• Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

• Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
• При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
• Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

• Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
• Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
• При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

• Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
• При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
• После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

• насос центробежного типа, который поднимает и транспортирует воду в дом;
• гидроаккумулятор, который смягчает гидравлический удар;
• реле давления;
• электродвигатель, соединенный с насосом и реле давления;
• манометр, позволяет определить давление;
• система водозабора с обратным клапаном;
• магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для частного дома спасет положение. Разводку труб к сантехническим приборам в доме и поднятие воды из недр объединяют в одну систему. При этом обеспечивается постоянное давление в системе. Если насос просто накачивает воду из колодца в емкость, то насосная станция представляет систему, в которой работой механизма руководит автоматика, поддерживающая расход и давление в водопроводе.

Оборудование насосной станции и принцип работы

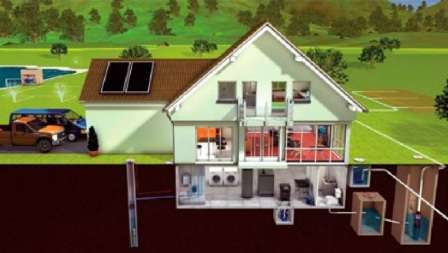

На фото изображено оборудование и схема подключения насосной станции для частного дома. В комплект входит:

• насос:
• бак-аккумулятор или напорный резервуар;
• манометр;
• реле давления;
• управляющая автоматика.

Оборудование подбирается с учетом максимального разбора из всех кранов, пиковой нагрузки. Необходимо знать, что параметры, напор и производительность насоса, взаимозависимы. Наличие автоматики упрощает обслуживание системы подачи воды. Насосная станция для частного дома устанавливается в подсобном помещении или приямке рядом со . Там же выполняется разводка схемы.

Насосные станции зарубежного производства, в зависимости от производительности, стоят 400-500 долларов.

Насос в комплектации выбирают не только по мощности и высоте подъема столба, но и по конструкции:

1. Насос со встроенным эжектором поднимет воду с 45 метров. Вода проталкивается в аккумулятор за счет разряжения в трубе. Насос работает шумно, устанавливать его можно в кессоне или в хозблоке.
2. Насос с выносным эжектором работает бесшумно, так как блок находится на линии всаса внизу. Но перекачивать таким насосом можно чистую воду, без взвеси.
3. Насос без эжектора используют для поднятия воды с глубины до 10 метров. Работают аппараты бесшумно, стоят недорого.

Емкость под воду в комплекте с насосом бывает или отдельно стоящим накопителем, или гидроаккумулятором. Накопительная емкость устанавливается на высоте, чтобы обеспечить стабильное давление в системе. Уровень регулируется поплавком. Стоит такой накопитель недорого, но риск залить помещение в случае неисправности поплавка высок.

Гидроаккумулятор имеет малый объем, управляется датчиком давления. Компактная емкость не требует особого места размещения.

Насосная станция для частного дома с гидроаккумулятором – лучшее решение.

Работой станции управляет автоматика. После запуска системы включается насос, вода поступает в гидроаккумулятор, заполняет систему. При достижении нужного давления в трубопроводах, автоматика отключает насос. Давление в водопроводе поддерживается за счет бака-аккумулятора. Давление в баке отрегулировано производителем в диапазоне 2-3 бара. Контролируется давление в магистрали манометром. Таков принцип работы насосной станции.

Выбор насосной станции

Производители предлагают большую линейку оборудования. Не всегда пользователи выбирают станцию. Так, для дачников с сезонным проживанием насос подходит больше. Создать комфортные условия в сельском доме без продуманной системы водоснабжения невозможно. Как выбрать насосную станцию для частного дома? Необходимо определить потребность в воде и глубину залегания водоносного слоя, расстояние от колодца до насосной станции. Потребуются данные из паспорта скважины:

• глубина шахтного колодца;
• статистический уровень зеркала;
• динамический уровень воды.

Расход воды из кранов определяют из расчета 4 л/мин из крана и 12 л/мин на душ. по производительности должны ненамного превосходить потребность. Большая производительность повышает стоимость, расход на энергию. При этом есть вероятность осушения скважины.

Статистика показывает, семье из 4 человек требуется станция производительностью до 4 куб. м в час, с напором в 50 м. Гидроаккумулятор объемом 20 л справится с задачей. Бытовые насосные комплексы имеют мощность 0,6 – 1,5 кВт.

Установка насосной станции в частном доме должна удовлетворять следующим требованиям:

• обеспечивать производительность 2-6 куб. м/час;
• объем накопительного бачка должен обеспечить резерв на случай отключения электричества;
• предусмотрена защита от сухого хода;
• иметь удобный способ управления – автоматический, ручной или дистанционный.

Производители насосных станций

Все зарубежные насосные станции следует подключать к сетевому электричеству только через стабилизатор напряжения. Электрооборудование европейских производителей рассчитано на питание от сети в 230 вольт и стабильные параметры.

Пользователи выбирают оборудование известных производителей. Лучшими насосными станциями для частного дома считают следующие установки:

1. Итальянские станции Marina поднимают воду с глубины 25 м. Они имеют чугунный корпус, надежную систему автоматического регулирования. Мощность установки 1,1 кВт, производительность 2,4 куб. м/час.
2. Станции Pedrollo выпускают под различные запросы. Глубина подъема воды 9 – 30 м, производительность 2,4 — 9,6 куб. м/час. Аккумуляторы в комплекте объемом 24-60 л.
3. Насосные станции Karcher являются наиболее востребованными, считаются лучшими для частного дома. Стальные гидроаккумуляторы емкостью 18 -40 литров, автоматическое регулирование, производительность 3,8 куб. м/час – все параметры рассчитаны на семью из 4 человек.
4. Немецкая компания Wilo – старейший производитель насосного оборудования. На оборудовании высокая степень защиты и надежности. Мощность станций 0,55 – 1,6 кВт, есть возможность выбрать подходящую модель в пластиковом или стальном корпусе.
5. Российская компания «ДЖИЛЕКС» выпускает насосные станции, но они уступают в качестве зарубежным моделям. Их достоинство в возможности перекачки мутной воды и адаптированность к особенностям электрических сетей. Сборка станции сложна, запчасти не всегда доступны.

Выбирая насосную станцию, необходимо учесть, металлический корпус и металлический бак прослужат дольше.

Обязательно нужно выбирать производителя, поставляющего продукцию с родины бренда. Изготовленные в третьих странах изделия не имеют гарантии от производителя.

Правильный монтаж станции

Как установить насосную станцию в частном доме? От правильного монтажа зависит дальнейшая работа без вибрации и лишнего шума.

Установка поступает в торговлю готовой к подключению. Все системы отлажены. Остается определить место установки и оборудовать его. Для станции создается монолитный фундамент. Коммуникации подводятся к месту подключения. На всасе насоса необходимо установить обратный клапан, чтобы система была под заливом. На трубе устанавливают фильтр для исключения попадания гальки в крыльчатку. Устанавливать оборудование нужно с помощью анкерных болтов с применением виброгасителей.

Собранную установку заземляют. Трубопровод всаса заливают водой через воронку. Включив станцию, проверяют герметичность всех соединений. Лучше монтаж системы вести с привлечением опытного специалиста. Необходимо предусмотреть обогрев помещения в зимнее время. Если оборудование установлено в приямке или кессоне, температура там не упадет ниже 0 градусов, но крышку следует утеплить сверху.

Выбор насосной станции для дома — видео

Отвечая на вопрос, как собрать насосную станцию своими руками, необходимо понимать, из каких частей она состоит, и почему ее так называют. Начнем с того, что насосная станция – это оборудование по перемещению воды по водопроводу в определенном количестве с определенным давлением. И самое главное, чтобы вода в водопроводе быть обязана постоянно в независимости от условий эксплуатации самого оборудования. Поэтому насосная станция (своими руками собранная) – это в первую очередь насос, во вторую очередь накопительная емкость, в третью блок автоматики, всасывающие рукава, запорная арматура и трубы.

Простейшие насосные станции своими руками

Выбор элементов для насосной станции

Начинать надо с того, что в состав насосной станции могут входить разные насосы: скважинные, погружные или поверхностные. Главная их задача – заниматься водозабором из гидротехнического сооружения. Но тут надо выбрать и сам источник воды.

• Если вода будет использоваться только для бытовых нужд и полива зеленых насаждений, то источником можно выбрать открытый естественный или искусственный водоем.
• Если вода будет использоваться для питья и приготовления пищи, то придется выкапывать колодец или бурить скважину.

Из открытых водоемов воду качать можно поверхностными насосами или погружными. То же самое касается колодцев и неглубоких скважин. Из артезианских воду качать можно только глубинными (скважинными) насосами. То есть, сначала определяетесь с источником воды, затем делаете выбор по марке насоса.

Водозабор из открытого источника

Накопительная емкость

Все приходит в сравнении, поэтому о накопительных емкостях надо говорить в двояком смысле. Сегодня на рынке емкости этого вида представлены двумя моделями: обычные баки из металла или пластика и гидроаккумуляторы. Поэтому перед тем как собрать насосную станцию, надо определиться с выборов между двумя этими приборами.

Накопительные баки используются уже давно. Это обычный резервуар с поплавковым датчиком уровня воды. Чтобы он создавал давление в системе водопровода, необходимо емкость установить выше уровня установки потребителей. И чем выше, тем больше будет давление на выходе из кранов, смесителей и других сантехнических приборов.

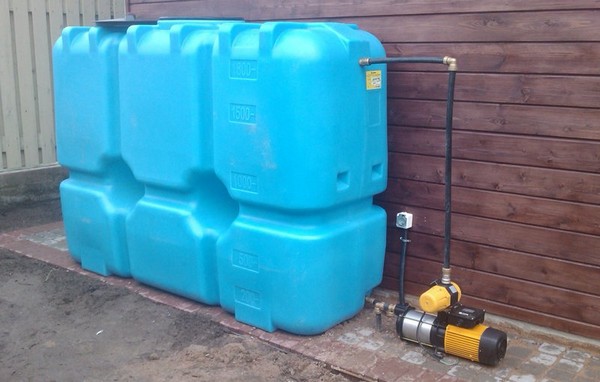

Накопительный бак

Но тут есть один момент. Монтаж на высоте не всегда возможен, хотя для этого приспосабливают чердачные помещения. Правда, они не всегда являются отапливаемыми, поэтому придется сам бак и подводящие к нему трубы утеплить, что увеличит себестоимость проводимых операций.

В этом плане гидроаккумулятор проще. Это готовое устройство, создающее автоматически давление внутри водопроводной сети. Его можно установить в любое место в независимости от высоты. Горизонтального типа гидроаккумуляторы изготавливаются с готовыми станинами под насосы, так что последние можно установить прямо на бак, что уменьшает место монтажа всей насосной станции.

У гидроаккумуляторов есть и другие положительные качества.

• Они выравнивают давление при запуске насоса, что защищает водопроводную разводку от гидроударов.
• С их помощью снижается количество включений и отключений насоса. А это влияет на продолжительность его эксплуатации.
• И, конечно, это определенный запас воды, на случай выхода из строя насоса или отсутствия подачи электричества на него.

Что касается цены, то у гидроаккумулятора она выше, чем у пластиковой бочки. Но это разовые вложения, которые себя окупят быстро. Поэтому специалисты рекомендуют при сборке самодельной насосной станции выбирать все же гидроаккумулятор.

Гидроаккумуляторы

Блок управления

Нельзя устанавливать насосную станцию, не использовав блок автоматики. Ведь разговор идет о современном водопроводе, а значит, все в нем должно работать в автоматическом режиме. Человек должен лишь провести настройку данного режима. А все остальное система должна делать сама.

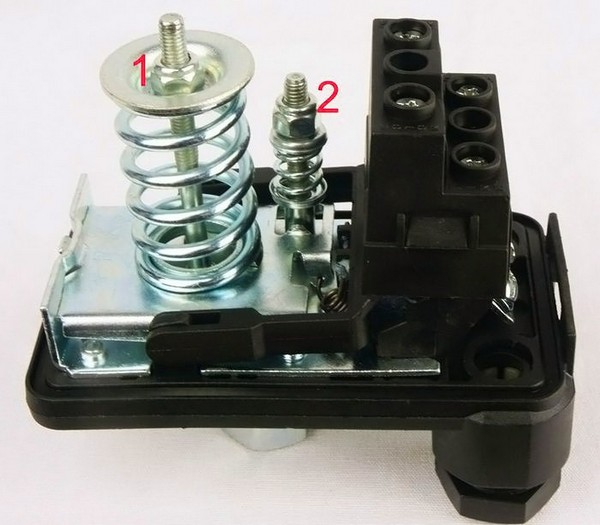

В принципе, стандартный блок автоматического управления насосной станции – это реле давления, его-то и надо будет настроить, и манометр, который показывает давление воды в системе. В самом релейном блоке всего лишь два контакта, которые включают или отключают насос для насосной станции. Они подключены к пластинам, на которые давят металлические пружины. Но перед тем как настроить насосную станцию, необходимо разобраться именно с этим блоком.

• Большая пружина отвечает за высокое давление воды, она и отключает насос.
• Малая, наоборот, отвечает за низкое давление, поэтому с ее помощью агрегат включается.

Настройка блока автоматики

Поджимая или ослабевая гайки над пружинами, производится настройка, при которой выставляется порог высокого и низкого давления. По сути, вся насосная станция работает по вот такому принципу.

Производится запуск насосной станции. Вода начинает поступать в гидроаккумулятор и в саму водопроводную систему. В баке создается давление до 6 атм., потому что вода собой заполняет резиновую грушу, между которой и стенками металлического корпуса резервуара закачен воздух под давлением 1,5 атм. При сжимании воздуха его давление увеличивается больше.

Если в блоке управления был выставлен показатель 4,5 атм., то насос отключится, как только воздух в гидроаккумуляторе достигнет этого значения. Конечно, при этом вода полностью резиновую мембрану не заполнит. Она заполнит ее при давлении 6 атм. То есть, настройка давления будет влиять на количество закачиваемой воды.

То же самое относится и к нижнему порогу давления. То есть, если данный предел будет преодолен, насос тут же включится, и вода будет поступать в гидроаккумулятор. Все очень просто.

Внимание! Если говорить о правилах выбора блока автоматики, то специалисты рекомендуют выбирать тот, в опции которого дополнительно входит отключение насоса при холостом ходе.

Кстати, в плане выбора горизонтального или вертикального гидробака. Никакой разницы нет, обе модели собраны по одной и той же конструкции, поэтому работают по одному и тому же принципу. Здесь предпочтение надо отдавать в плане места, которое вертикальный образец занимать будет меньше.

Производится только после изучения характеристик насоса. Особенно это актуально перед повышением давления необходимого для его включения, чтобы понять сможет ли насос такое давление развить. Если нет, то станция не сможет выключиться, поскольку такого давления достигнуть невозможно, и реле тоже не сработает по этой же причине. Как правило, характеристики насоса указываются в паспорте или на упаковке. Единицей измерения берут метр водяного столба, который равен примерно 0,1 бар. При регулировке не рекомендуется закручивать гайки до крайнего положения – это может вывести реле из строя.

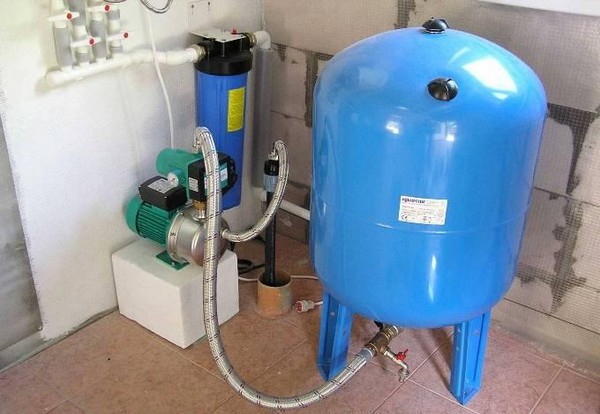

Насосная станция с вертикальным гидроаккумулятором

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

Насосная станция и с накопительным баком, и с гидроаккумулятором

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

Имея в наличии только электрический насос для забора воды из колодца или скважины, можно обеспечить регулярное водоснабжение дома, если носить переключатель подачи электроэнергии на насос и бухту провода с собой. При этом двигатель помпы быстро перегорит, а трубы для подачи воды в местах соединений с арматурой будут разорваны. Применение насосных станций потребует существенных расходов, но навсегда избавит вас от вышеуказанных проблем.

Рис 1. Насосная станция заводского изготовления

Насосная станция может быть компактно размещена в одном месте и при установке занимают небольшой объем в помещении. При работе она выполняет следующие функции:

• Автоматизирует процесс забора и подачи воды к потребителю.
• Задает необходимый режим работы, включая и отключая подачу воды в зависимости от величины давления или потока воды в водопроводной системе.
• Защищает насосное оборудование от выхода из строя при отсутствии жидкости в водозаборной емкости — для этого применяют встроенные реле и датчики.
• Позволяет избежать гидроударов, возникающих в магистрали при резкой остановке потока воды — их последствием может стать разрушение стыков и соединений элементов водопровода.
• Упрощает контроль за работой системы с помощью встроенных датчиков и ее обслуживание.

Комплектующие для насосной станции

Перед тем, как собрать насосную станцию своими руками, необходимо определить нужные приборы и комплектующие.

Электронасос. Автоматическая станция водоснабжения собирается своими руками для поверхностных и погружных видов насосов. Промышленностью выпускаются готовые насосные станции со встроенными поверхностными электронасосами цетробежного типа, при этом все приборы размещаются сверху гидробака. Для погружных моделей станцию собирают своими руками из отдельных элементов.

Рис.3 Электронасосы

Гидроаккумулятор. Металлический бак различной емкости с резиновой эластичной мембраной выполняет в системе несколько функций. Он защищает магистраль от гидроударов, забирая воду и тем самым снижая скачок давления в системе после резкой остановки потока. Накопительный бак является стабилизирующим элементом, сглаживающим резкие перепады давления в водопроводной магистрали. Это удобно для потребителя воды и не позволяет насосу слишком часто включаться и отключаться, что увеличивает ресурс его работы.

Реле давления. Незаменимый элемент всех насосных водозаборных систем. Прибор позволяет автоматизировать процесс водоснабжения при помощи встроенных регулировок, обеспечивает защиту электронасоса от работы в режиме сухого хода. Реле позволяет настроить систему для работы с определенной маркой помпы путем установки диапазона ее включения — отключения.

Реле сухого хода. Для защиты скважинных насосов, не имеющих встроенного поплавкового выключателя, используют реле сухого хода, отключающего электронасос при отсутствии воды в системе.

Манометр. Прибор используется для контроля работы водозаборного оборудования и водопроводной системы, позволяя выявить неисправности и протечки при изменении показаний. Манометр служит для настройки реле давления, позволяя устанавливать верхнюю и нижнюю границу его срабатывания.

Рис. 7 Манометр

Фильтры. При заборе воды из скважин и колодцев нередки случаи попадания в систему частиц песка и ила. Это может случиться даже с самым чистым источником, если потребление водных ресурсов резко возрастает. Поэтому использование фильтров грубой и тонкой очистки в системах индивидуального водоснабжения — обязательное условие. Фильтр грубой очистки имеет небольшие габаритные размеры и состоит из сеточки и небольшого отвода, куда ссыпается задержанный песок. Устройства для тонкой очистки воды имеют большие габаритные размеры, очистка осуществляется при помощи сменных картриджей.

Сантехническая арматура. Для соединения и подключения приборов понадобится сантехническая арматура в виде шаровых вентилей, соединительных муфт, кранов, фитингов, штуцеров (пятивыводной пятерник), тройников и коллекторов, пластиковых полипропиленовых труб и гибких соединительных шлангов.

Насосная станция для погружного электронасоса

После приобретения всех комплектующих можно приступать к сборке оборудования для подключения погружного электронасоса. Насосная станция своими руками монтируется при помощи простейшего инструмента в виде разводного ключа и льняной пакли. Основная сложность при работах состоит в пайке пластиковых труб и настройке реле давления — в этом случае понадобится помощь специалиста.

Систему водоснабжения в загородном доме считают одной из самых важных, поэтому ее устанавливают в первую очередь. Благодаря современным технологиям можно создать эффективный водопровод, которые обеспечит все потребности семьи. Обязательным элементом водопроводной системы считается насосная станция, которую сделать можно . Предлагаем узнать, какие бывают насосные станции для дома и схемы подключения.

Что такое насосная станция

Насосные станции различаются по видам. Они бывают промышленными и бытовыми.
Промышленные станции устанавливаются только специалистами, а для использования дома подойдёт бытовая станция. Такая станция обеспечивает стабильное водоснабжение для питья, использования воды для хозяйственных и бытовых нужд, а также снабжения водой отопительной системы.

Подключение данной установки зависит от типа водоподачи. Источники бывают трёх типов, это центральная водоснабжающая магистраль, колодец и скважина. Насосная станция работает в автоматическом режиме или управляется вручную. Это напрямую зависит от объёма потребления воды ежедневно.

Где устанавливается насосная станция

Станцию для водоснабжения дома можно монтировать в подвальном помещении, цокольном этаже, кессоне, либо отдельно отведённом помещении. Если станция устанавливается в подвальном помещении, она защищается от попадания влаги при любых возможных подтоплениях или подъёме грунтовых вод. Для этого монтируется полка или же подставка. Станция не должна касаться стен. Также помещение должно иметь отопление.

Если же это — кессон, то он предварительно утепляется. Станция размещается ниже глубины уровня промерзания почвы, как минимум на 20 сантиметров. Глубина кессона должна составить около 2 — 2,5 метров. Если скважина 10-метровая, подходит однотрубная станция. Если же 20-метровая, то ставится двухтрубная эжекторная станция.

Схема подключения станции насосной

Для сбора эжектора, то есть литого узла с 3 подсоединяющими выходами, в него вставляется фильтр из сетки. Сгон с диаметром в 32 миллиметра, одевается сверху эжектора и закрепляется на раструбе из пластмассы. У сгона идут две части со специальными переходниками. На выходе у него крепится муфта из бронзы. Муфта соединяет сгон с трубой из полиэтилена. Для надёжности, на резьбу наматывается (наносится) уплотнитель из льна, ленты, пасты.

Траншея выкапывается глубже промерзания почвы. В готовую траншею прокладывается труба. Её длина должна идти с запасом. Если труба будет без запаса, впоследствии трубопровод может протечь. Все возможные повороты и изгибы, толщина стен, всё должно учитываться. Для обсадной же трубы нужен оголовок, одеваемый на неё. Если оголовка нет, можно взять колено с небольшим уклоном. Для присоединения трубы с эжектором используются специальные муфты. Второй конец ведётся в колено с уклоном 90 градусов. Образовавшееся пространство запенивается пеной для монтажа. После этого труба соединяется переходниками с углом наклона 90 градусов и снаружи совмещается с трубой.

Схема подключения насосной станции

Эжектор помещается в колодец (скважину) на отмеченную заранее глубину. Оголовок закрепляется армированным скотчем на обсадной трубе, другой материал не подходит. Если давление в гидроаккумуляторе опускается меньше 1,2 атмосферы, необходимо повысить давление при помощи насоса для автомобиля или компрессора.

При необходимости или желании подсоединения насоса к центральной магистрали, например, для снабжения водой системы отопления или когда воды в скважине не достаточно для постоянного напора нужно установить накопитель в виде бака. Может также не хватать воды из-за старого оборудования или прироста в семье (повышения потребления воды).

Подготавливается место для разъёма трубы водопровода. Конец выведенной трубы от магистрали подсоединяется к накопителю. Из накопителя вода выводится на вход насосной станции. На выходе же присоединяется трубопровод, идущий к домовладению.

Смотрите видео:Автономная система водоснабжения. Насосная станция и накопительный бак

Когда эти манипуляции сделаны, производится монтаж проводки электричества. Затем настраивается оборудование. Выравнивается давление. В улитку через специальное отверстие вливается небольшое количество воды. При включении и выключении насоса нужно проверить давление. Для начала работы должно идти 1,5 барреля, для окончания, около, 2,7 барреля. При несовпадении показателей давление уменьшается. Для этого снимается крышка с реле насоса и подкручивается в ту или другую сторону винт.

Для долговечной работы насоса, нужно обязательно поставить фильтр. Для выбора подходящего фильтра, проводится анализ воды на все содержащиеся в ней компоненты. Все вредные примеси должны быть очищены перед подачей воды в насос. Для этого, на всасывающее устройство станции устанавливается фильтр. Песок и глина при попадании в насос вскоре приведут его к поломке. Вибрационная насосная станция ломается в таком случае быстрее всего.

Как сделать водоснабжение дома

Любой фильтр понижает давление, напор становится меньшим.Чтобы это минимизировать, нужно фильтр регулярно очищать. Иначе, загрязнённый фильтр забьётся, и насос сломается. При покупке качественного оборудования для водоснабжения и правильном его монтаже, вскоре вся система окупит себя и будет работать без перебоев.

Теперь вы знаете особенности монтажа насосной станции , поэтому если хотите сэкономить, сможете ее установить самостоятельно. Используйте пошаговую схему и советы из этой статьи, тогда в вашем доме или на даче будет полноценный водопровод. Благоустраивайте собственный загородный дом, тогда сможете в нем находиться не только во время уик-энда, но и провести полноценный отпуск в кругу семьи.
