Мелким фермерам и жителям сел, владеющим своим хозяйством, часто приходится использовать в повседневной жизни различные механизмы, облегчающие ту или иную работу.
К числу таких устройств относится измельчитель сена и соломы - соломорезка.
Подобные аппараты можно без труда приобрести в специализированных магазинах, выбрав из широкого ассортимента. Но куда дешевле будет сделать своими руками дробилку соломы, за счет весьма простого его внутреннего устройства. Прежде, чем говорить об изготовлении, нужно разобрать, из чего он состоит.
Устройство
Многие умельцы, создавая разного рода кустарные механизмы для резки соломы, приспособились использовать старые насосы или пылесосы.
Схема их работы выглядит так: ножи прикреплены к вращающемуся стержню, который вращается за счет мотора. Бункером, в который засыпается сено или солома, выступает обычное ведро. После попадания в него, вращающиеся ножи измельчают до нужных размеров все компоненты.
Но подобного рода механизированные средства резки имеют весьма незначительный уровень производительности, из-за чего сгодятся только для того, чтобы приготовить корм для одного-двух десятков кроликов.
Когда необходимо организовать проработку большого количества сырья, дробилка потребуется большей мощности и, соответственно, имеющий большую производительность.
Главное во всех подобных механизмах, что определяет производительность – сам рабочий узел. Это специальная металлическая емкость, в которой находятся вращающиеся острые ножи, крепко смонтированные на стальном диске, идущем от оси электродвигателя.
Для безопасности, чтобы в процессе переработки сырья человек случайно не коснулся движущихся ножей – бункер делают высоким и цилиндрической формы. Нижняя часть наклонена и в ней находится специальный патрубок, куда происходит выброс измельченной продукции.
Совет специалиста: можно делать вариант бункера, имеющий маленькую высоту, но сверху будет крепиться крышка, в которой будет уже проделано отверстием для безопасной загрузки соломы при работающем устройстве.
Тренога должна иметь такую высоту, чтобы под находящимся на ней бункером мог поместиться электродвигатель, который крепиться к днищу с помощью плиты.
Работа такого устройства достаточно проста. После включения электродвигателя в бункер начинается засыпка соломы, где она нарезается. Готовая сечка будет выходить из бокового патрубка.
Чтобы она не разлеталась в разные стороны, стоит приготовить для сбора специальную емкость. В этом качестве хорошо использовать пластиковую бочку, у которой сбоку будет вырезано отверстие для приема нарезанной соломы или сена.
Инструменты и материалы
Для проведения таких работ понадобиться из инструментов:
- стандартный слесарный набор, который есть у каждого хорошего хозяина;
- хорошая шлифовальная машина;
- дрель;
- сварочный аппарат.
А вот материалы будут перечислены примерные, так как в каждом случае могут быть использованы разные варианты:
- электродвигатель, с оборотами не превышающими 2000 в минуту, чтобы устройство не представляло опасности для окружающих во время работы;
- листовой металл толщиной от 2 до 3 мм, который пойдет для создания всех основных элементов бункера;
- для создания кронштейна понадобиться металл 5 мм в толщину;
- труба диаметром 25 мм для опоры;
- для создания усиления необходима полоса размерами 25 на 3 мм;
- 10-ти мм стальная плита.
Этапы и нюансы изготовления
Первое что необходимо сделать – это чертежи будущей дробилки соломы, по которым будет делаться разметка, и вырезать металлические заготовки.
- Трубы должны также быть подогнаны под нужную длину.
- После этого к бункеру нужно приварить днище, к нему же монтируется кронштейн для электродвигателя.
- Теперь проделываем в стальной плите отверстия так, чтобы они совпадали соответствующей частью двигателя, и крепим её вертикально к кронштейну.
- Под углом к корпусу нужно закрепить опоры, на которые после этого привариваются ребра жесткости.
- После установки соломорезки на опоры делается монтаж патрубка для выброса сечки.
- Когда основная конструкция готова, болтами крепится сам электродвигатель и на ось очень надежно насаживаются ножи, от этого будет зависеть безопасность работы устройства. Диск с ножами – это весьма сложная деталь.Именно поэтому в самодельных устройствах она может быть произвольной формы, главное, чтобы оно выполняло свою основную функцию, и при этом было сбалансировано.
Важный момент: в случае наличия дисбаланса в диске с ножами вся конструкция будет трястись, и будет очень тяжело её использовать.
Имея все необходимые инструменты и материалы, можно своими руками сделать качественный измельчитель соломы всего за один день.
А если имеются навыки слесарной работы и Вы умеете обращаться со сварочным аппаратом, все этапы работы по созданию такого механизма не составят большого труда. Создавая соломорезку своими руками, вы значительно сэкономите ваши денежные средства.
Смотрите видео, в котором опытный пользователь подробно показывает устройство и особенности работы измельчителя сена и соломы, сделанного своими руками:
Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.
Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.
Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе
Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.
Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.
Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!
Вариант #1 – дрель вам в помощь!
Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.
Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.
Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.
Вариант #2 – для обладателей пылесоса «Тайфун»
Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.
Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее
Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!
Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.
Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей
Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.
На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.
На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды
Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.
Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.
Вариант #3 – траворезка из того, что было под руками
Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.
Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу
Для элементарной траворезки понадобятся:
- насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
- старая кастрюля из алюминия;
- отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
- для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
- вилка и электрошнур.
Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

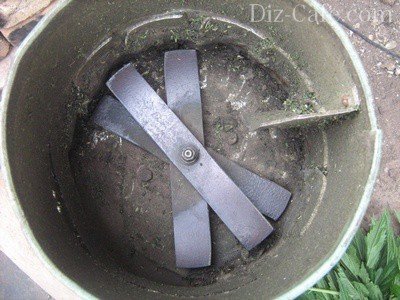

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель
Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться
Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования
Вариант #4 – самодельная соломорезка
Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.
Немного предостережений о безопасности
Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.
Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!
Облегчить жизнь тем, кто занимается сельским хозяйством, можно при помощи специальных устройств. Одним из них является измельчитель для соломы, который можно использовать как для подготовки подстилок или кормов, так и для создания смеси для удобрений. Его можно приобрести в специализированном магазине или сделать своими руками.
Сено является универсальным материалом для изготовления:
- подстилок животным;
- укрывного материала для разных культур;
- удобрений.
Измельчить его до мельчайших кусочков можно как вручную, так и при помощи специальной машины. Дробилка имеет достаточно компактные размеры и может храниться даже в самой небольшой хозяйственной постройке. Если у вас есть минимальные навыки ремонта бытовых приборов, то стоит изготовить самодельный измельчитель. Он поможет вам сэкономить массу средств, так как в магазинах цены на сельскохозяйственную технику крайне велики. Во время подготовительных работ вам понадобится изучить схемы и чертежи разнообразных моделей дробилок для сена или соломы.
Измельчитель соломы своими руками работает по элементарному принципу: на стержне, вращающемся за счет работы мотора, располагаются ножи, которые измельчают растительный материал до мелких кусочков. Такой механизм помещается в большой цилиндрический бак, ведро или старые пылесосы. Чем больше объем емкости, то большее количество ножей потребуется. В отличие от машин, изготовленных промышленным способом, у самостоятельно собранных дробилок производительность невелика. Однако для тех, кто держит 10-15 кроликов, такого измельчителя будет достаточно.
Важно! Старайтесь собрать не только производительную машину, но и безопасную. Для этого прикройте рабочий бункер крышкой с люком для загрузки.
В нижней части корпуса сделайте наклонный патрубок для подачи готовой продукции. Чтобы вам можно было разместить под бункером дробления емкость для приема готового продукта, установите прибор на треногу. Высота ее должна быть такой, чтобы вы имели доступ к верхней части, а снизу могли беспрепятственно поставить ведро или таз.
Большим достоинством дробилок, изготовленных своими руками, является то, что вы можете собрать их по своим параметрам, то есть поставить бункер на удобную высоту и сделать его наиболее подходящего объема.
Материалы
Что потребуется для изготовления измельчителя сена и соломы своими руками?
Для начала постарайтесь изобразить все части прибора для дробления на рисунке. Это поможет вам визуально представить, где и как будут расположены части механизма. Для его сборки вам потребуется иметь под рукой:
- готовый электродвигатель;
- емкость под растительное сырье (может быть готовой или сваренной по необходимым размерам);
- крышка, надежно прикрывающая рабочий бункер;
- стальная плита толщиной в сантиметр, которая будет площадкой под двигатель;
- листовой металл для изготовления опор и других элементов, толщина его должна быть около 3 миллиметров;
- кронштейн, удерживающий мотор;
- вал и ножи разного размера;
- боковой патрубок.
Самой главной частью аппарата является электродвигатель. Его выбирают по параметрам, исходя из объема бака для измельчения растительного сырья. Чем больше масса, которую можно загрузить в устройство за один раз, тем мощнее нужен мотор. Если в основе для емкости для измельчения будет лежать обычная бочка, то измельчить партию сена в ней сможет двигатель мощностью от 2,2 до 5,5 киловатта.
Важно! Еще один параметр мотора, который нужно учесть, – скорость оборотов. Она должна быть около 1500 в минуту, но не покупайте двигатели со скоростью свыше 2000 оборотов, так как конструкция дробилки будет небезопасной.
Для небольших дробилок опытные мастера берут двигатель от дрели вместе с корпусом. Можно встретить также варианты с моторами от пылесосов советского производства, насосов и других устройств. Силовой агрегат необходимо соединить с валом так, чтобы он мог раскручивать его. Это нужно сделать до установки мотора в рабочий бункер. Используйте только сбалансированный вал, чтобы устройство не тряслось во время работы. На нем вам потребуется закрепить ножи так, чтобы расстояние между ними и контрлезвиями было минимальным.
Как собрать измельчитель соломы
Сборка устройства проводится максимально быстро, так как большинство деталей уже готовы к использованию:
- Сначала работы ведутся над корпусом изделия. Если емкость не имеет дна, то оно к ней приваривается.
- Затем в нижней части бака сваркой крепится кронштейн, на котором будет держаться двигатель. В плите делается отверстие под электромотор. Этот стальной экран приваривается к кронштейну.
- Над двигателем соорудите наклонные опоры. Они должны быть достаточно жесткими. В том месте, где они примыкают к краю бункера, необходимо сделать выгрузное устройство.
- Установите двигатель на место. Закрепите его при помощи саморезов.
- Выведите ось двигателя так, чтобы она находилась выше наклонных опор.
- Установите диск с ножами на вертикальной оси и надежно зафиксируйте их на валу.
- На последнем этапе установите на емкости крышку, поместите бункер на треногу и покройте устройство специальной краской для металла. Это поможет предотвратить ржавчину.
Сенорезка или соломорезка — незаменимый агрегат в подсобном хозяйстве. С его помощью можно быстро и легко измельчить сено для домашней птицы или молодняка животных, а также намолоть солому для утепления грядок или зимников, изготовления брикетов для отопления. Сделать сеноизмельчитель самостоятельно несложно, а практичность и функциональность самодельного аппарата не будет уступать магазинным аналогам.
Самый простой измельчитель сена и соломы изготавливается из обычного пылесоса. Обычное пластиковое или алюминиевое ведро служит рабочей камерой, куда закладывается сырье, а после опускается нож, насаженный на вращающийся вал. Сделать такой аппарат можно за несколько минут, но у него есть один существенный недостаток: низкая производительность и непрактичность. Если поголовье птицы или скота большое, понадобиться более надежная сенодробилка.
Рабочий узел — самая важная часть соломоизмельчителя. Состоит он из стального бункера, внутри которого расположены ножи. К оси двигателя ножи крепятся специальной осью. Обычно бункер делают в форме цилиндра, а для большей безопасности стенки оставляют высокими. Можно сделать и с короткими стенками, но тогда оснастить устройство крышкой.
Основные составляющие соломоизмельчителя:
- Рабочая камера с крышкой,
- Опора,
- Мотор,
- Полоска усиления,
- Ножи или режущий диск,
- Приемник сырья.
Материалы
Собирается в домашних условиях сенорезка своими руками из доступных каждому материалов. А ее изготовление не требует особых технических навыков. Чтобы сделать измельчитель сена своим руками, нужно иметь слесарный набор, сварочный аппарат, дрель и машинку для шлифования. Из материалов же необходимы:
- Мотор (подойдет электродвигатель от стиральной машинки),
- Лист металла, с толщиной около двух миллиметров,
- Лист металла, толщиной около трех миллиметров,
- Стальной лист, толщиной в десять миллиметров,
- Отрез трубы (не стоит использовать диаметр более 25 мм),
- Полоска металла, шириной 3 мм, длиной 25 мм.
Изготовление
Вместо ножей можно взять диск от циркулярной пилы или мощного кухонного комбайна. На роль корпуса устройства хорошо подойдет бочка или отрез трубы, диаметром не менее тридцати сантиметров.
Перед тем как сделать измельчитель соломы своими руками, желательно найти в интернете понятные и подробные чертежи аппарата. Они позволят не допустить ошибок в расположении деталей и креплении. Начинают изготовление с разметки и вырезания заготовки из отреза трубы. К полученной емкости прикрепляют с помощью сварки дополнительное дно, а уже к нему — держатель для мотора. В стальном листе предварительно делают несколько отверстий, чтобы упростить процесс крепления мотора. Соломорезка своими руками изготовленная из трубы получится более крепкой, если к бокам приварить металлические уголки-косынки. Снизу крепится емкость для уже измельченного продукта. Только после этого устанавливается двигатель. Его крепят к стальному листу, а на ось насаживают и надежно фиксируют режущие ножи или диски
Последний момент: монтируется электрический кабель и тумблер включения, а также крышка и лампочка-индикатор. Устройство готово к работе.
Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:
- Ножи или режущий диск,
- Электрический провод,
- Ведёрко,
- Уголок металлический,
- Крепежные элементы,
- Слесарный набор.
Небольшой совет: если планируется измельчение не только сена и соломы, но и древесных веток, то лучше использовать дополнительный бензиновый двигатель.
Как собрать устройство
Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.
Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи. Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры.
Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:
- Один из концов пусковой обмотки соединяется с тумблером запуска,
- Другой конец соединяется с основным проводом и рабочей обмоткой,
- Свободный конец рабочей обмотки соединяется с основным проводом и проводком от тумблера запуска.
- Сеноизмельчитель готов.
