Выбор системы отопления для частного дома довольно сложный и ответственный процесс. Правильно подобранная отопительная система является залогом наличия постоянного тепла и комфортных условий проживания в помещении. Одной из самых популярных схем отопления является “ленинградка”. Об ее особенностях, способах организации и преимуществах узнаем далее.
Система отопления доме руками - особенности и достоинства “ленинградки”

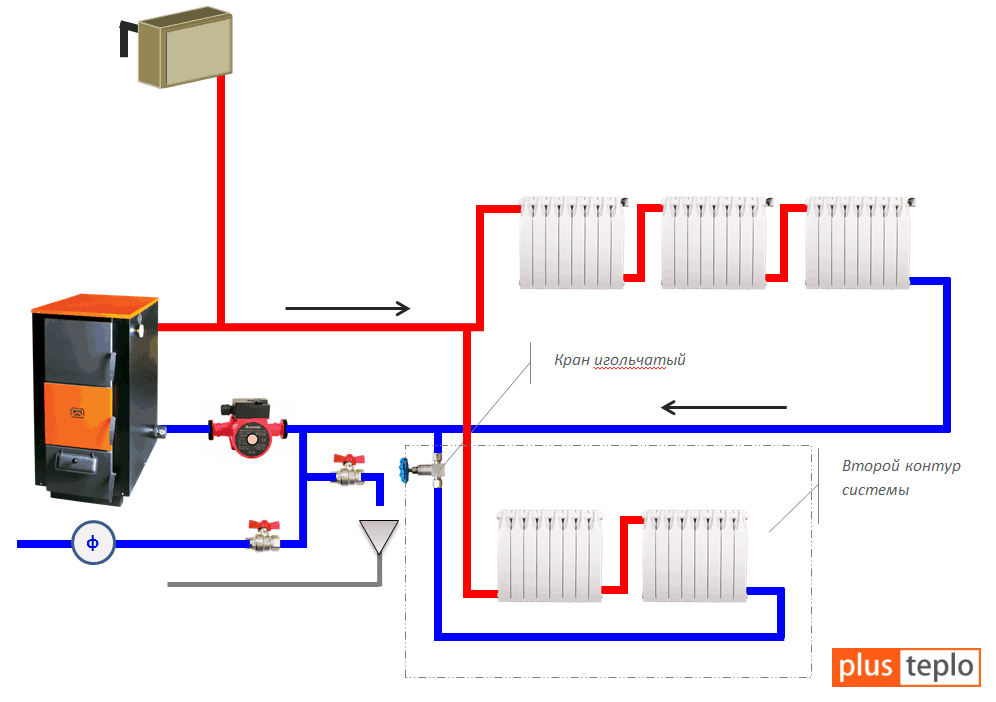

Система отопления под названием ленинградка подразумевает использование одной трубы для подачи теплового носителя. При этом, система идет от одной магистрали с постепенным расположением приборов отопления, по которым циркулирует тепловой носитель. Выделяют два варианта разводки труб:
- вертикальный;
- горизонтальный.
Схему прокладки труб необходимо определить еще на этапе строительства дома. Рекомендуется использовать данную схему отопления в одноэтажном или максимум двухэтажном доме.
По принципу действия “ленинградка” отличается простотой исполнения. Тепловой носитель, в нашем случае вода, движется от котла к линии подачи, которая разводит ее по всем помещениям. После этого, тепловой носитель попадает снова в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, отличающегося цикличностью выполнения.
В каждом помещении следует установить радиаторы, которые подключают к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.
Данная система работает при естественном типе циркуляции теплового носителя или с насосом, который обеспечивает принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливается запорная арматура и приборы для контроля температуры. Отсутствие этих приборов отрицательно сказывается на эффективности работы оборудования.
Среди преимуществ установки дополнительного оборудования к системе “ленинградка” выделим:
- возможность самостоятельной регулировки температуры;
- снижение или повышение температуры на различных отопительных приборах;
- при необходимости в ремонте или отключении определенного помещения от отопления, достаточно закрыть специальные краны.
У каждой отопительной системы имеются как достоинства, так и недостатки. Предлагаем ознакомиться с преимуществами “ленинградки”:
- отличные показатели экономичности расхода топлива, кроме того, удается сэкономить материальные средства при проведении монтажных работ и в процессе эксплуатации оборудования;
- все материалы для монтажа системы являются легкодоступными и приемлемыми по стоимости, существует огромный выбор труб, радиаторов, котлов и арматуры запорного типа;
- легкость выполнения монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или технического обслуживания.
Однако, данная система также отличается определенными недостатками:
- тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительный монтаж насоса;
- при горизонтальной разводке труб возникают проблемы с монтажом теплых полов;
- для большей эффективности работы системы следует увеличить самой воды, которая является тепловым носителем.
Двухтрубная система отопления частного дома своими руками
Однотрубная система отопления позволяет циркулировать тепловому носителю по кругу. Двухтрубная система подразумевает использования двух труб, идущих от батарей к котлу. При этом, двухтрубное отопление отличается большей сложностью для его возведения и большими расходами на закупку материалов. Для циркуляции теплового носителя используется две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого отопительного элемента подразумевает наличие обратки и подачи.
Двухтрубная система отопления позволяет распределить тепло во всех помещениях здания. Однако, на каждом отопительном приборе должен присутствовать элемент в виде регулировочного дросселя. С его помощью удается отрегулировать температуру на всех участках системы.
Двухтрубная система отопления используется как в частных, так и в многоэтажных домах. Во втором случае, для регулировки распределения тепла, в подвале, который является местом лежневки, устанавливают трубы гораздо большего диаметра, чем в квартирах.
Циркуляция теплового носителя в двухтрубной системе отопления так же, как и в однотрубной выполняется принудительно или естественно. Существуют два способа разводки труб - верхний и нижний, именно они и определяют, нуждается ли система в дополнительном насосном оборудовании.
Выполняя верхнюю разводку, трубы прокладывают на высоте, поэтому в таком случае в системе присутствует постоянное давление, которое подает тепловой носитель. Внешний вид такой системы достаточно эстетический, магистральная труба располагается над дверными проемами. Дополнительные затраты приходятся на необходимость монтажа бака расширителя, регулирующего давление в системе.
Нижняя разводка системы основывается на прокладке трубопровода в нижней части дома под подоконником. В таком случае, расширительный резервуар устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его монтаж производится на обратке, во избежание повреждения оборудования слишком горячей температурой теплового носителя.
Место монтажа расширителя определяется его типом. Закрытый бак устанавливается в любой точке дома. Монтаж открытого расширительного резервуара производится на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы имеются пробки из воздуха, которые нужно удалять.
Если двухтрубная система отопления рассчитана на небольшой дом, то целесообразно выбирать трубы, диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Для регулировки тепловой отдачи, выбирайте радиаторы размер которых способен обогреть помещение, в котором они устанавливаются.
Различают три варианта подключения радиаторов к системе:
- бокового;
- нижнего;
- диагонального типа.
Монтаж системы отопления частного дома своими руками - достаточно сложный процесс, для выполнения которого необходимо изучить все тонкости его выполнения. Для того, чтобы обеспечить хороший теплообмен между тепловым носителем, обратная труба должна входить в котел снизу. Поэтому, чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, которые устанавливаются на полу.
Процесс монтажа системы отопления доме руками довольно сложный, особенно это касается строений, высота которых составляет более двух этажей. Если в многоэтажном строении между этажами нету перегородок, то в результате обогрева воздух из первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для того, чтобы решить эту проблему, выполните следующие действия:
- для отопления второго этажа используйте темный пол, не устанавливайте радиаторы;
- распределите радиаторы таким образом, чтобы на первом этаже осталась их треть, а на втором - будет меньше нагревательных элементов.
Однотрубная система отопления доме руками схема:
1. Выполните монтаж котла, мощность которого должна с легкостью обогревать все комнаты. Устанавливая котел строго придерживайтесь технологии выполнения всех работ в соотношении с типом оборудования.
2. Установите расширительную емкость, если он открытый, то рекомендуется его монтировать в чердачном помещении. Закрытый же бак можно установить и внутри помещения, однако в самой высокой его точке. Если чердачное помещение является неотапливаемым, то рекомендуется обустроить защиту бака от тепловых потерь. При необходимости через трубу, которая подводится к баку сливается тепловой носитель. Самые удобные расширительные емкости мембранного типа, они устанавливаются в любом удобном месте.
3. Далее выполните монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение уклона системы составляет один процент. Для прямой трубы наклон выполняется по движению к котлу. В месте соединения приборов для отопления труба подключается тройниками.
4. Далее выполняется монтаж обратной трубы. Начинаются работы с установки трубы к котлу. При этом, уклон, который соблюдается в процессе выполнения работ остается таким же. При необходимости производится монтаж циркуляционного насоса.
6. Система заполняется водой и из радиаторов удаляется воздух. Далее запускается котел, для регулировки подачи тепла используют краны. При наличии бурения внутри труб, открутите на радиаторах краны маевского, для удаления воздуха.
Система отопления однотрубного типа, которую называют еще “ленинградкой”, массово использовалась в процессе строительства одноэтажных домов в советском союзе. Данную идею предложили с целью экономии средств на прокладку коммуникаций.
Данная система отопления отличается отсутствием наличия маяков подачи обратки. Таким образом, удается добиться серьезного экономического эффекта. Однако, у однотрубной системы отопления имеется множество недостатков, из-за которых она не используется в настоящее время. Прежде всего, из-за того, что радиаторы соединены в последовательном порядке, не удается контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для выполнения ремонта одной из батарей, необходимо отключать от отопления всю систему.
Для функционирования однотрубной системы отопления требуется наличие серьезного давления, которое выталкивает воду и осуществляет ее циркуляцию. Поэтому, данная система нуждается в обязательном монтаже мощного насосного оборудования.
Система “ленинградка” одноэтажного строения нуждается в вертикальном разливе. То есть, монтаж расширительной емкости обязательно выполняется в чердачном помещении.
Для того, чтобы распределить тепло равномерно, производится монтаж батарей с большим количеством секций на первом этаже, чем на втором.
Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому, данная система отопления до сих пор монтируется в частных домах. Кроме экономии материалов, удается также улучшить эстетическую привлекательность помещений, из-за отсутствия большого количества труб и коммуникаций. Установка термостатических клапанов на радиаторах, монтаж балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс эксплуатации системы в целом.
Однотрубная система отопления частного дома своими руками
В соотношении со схемой выполнения монтажных работ однотрубную систему отопления разделяют на:
- вертикальную;
- горизонтальную.
В зависимости от метода подключения она бывает:
- попутной;
- тупиковой.
В зависимости от способа передачи теплоносителя:
- насосной;
- естественной.
Если высота здания более тридцати метров, то в любом случае к системе устанавливается насосное оборудование. Система отопления частного дома своими руками схема вертикального типа подразумевает нагрев воды и поднятие ее по стояку. Далее по трубам распределительного типа вода попадает в радиаторы, выполняя их нагрев.
Тепловой носитель в такой схеме циркулирует естественно, для достижения эффективности работы системы отопления используют трубы с большим сечением, а магистраль проводится под наклоном. Данная схема независима от электроснабжения, однако большие трубы отрицательно влияют на эстетические свойства помещения.
Второй вариант - горизонтальная схема. Подразумевает монтаж магистрали внутри конструкции пола. В таком случае, для снижения тепловых потерь необходимо позаботиться о дополнительном утеплении труб. Подающую трубу также устанавливают с соблюдением уклона.
Для качественно работы любой системы отопления рекомендуется выполнять промывку системы отопления частного дома своими руками. Таким образом, удается улучшить качество тепловой отдачи, и повысить эффективность работы системы в целом.
Система отопления частного дома руками видео:
2015-02-16, 10:06
Особенности ленинградки Монтаж системы
Ленинградка — схема одной трубы, и у неё есть как плюсы, так и минусы. Давайте их подробно разберём, а Вы уж решите, подходит она Вам или нет.
Эта схема отопления выполняется как в горизонтальном, так и в вертикальном исполнении.
При вертикальном исполнении подача теплоносителя происходит сверху. Для этого делается верхний контур, располагающийся или на чердаке, или в стене выше радиаторов отопления, и уже от него спускаются вниз стояки, к которым подключаются радиаторы.
В многоэтажных домах такая схема себя оправдывает, а в одно — двухэтажных домах лучше делать горизонтальную ленинградку, которую мы и будем разбирать по косточкам.
Горизонтальная схема отопления ленинградка предпочтительна в тех случаях, когда труба укладывается (прячется) в стену.
Делается она, как я уже говорил, на одной трубе, металлической или полипропиленовой, только не металлопластиковой.
Из секции коллектора Подача выходит труба, к ней подсоединяются и вход и выход радиатора, затем следующего радиатора (я делал до 8 штук), и пройдя последний, возвращается в коллектор на секцию Обратка.
Особенности ленинградки
Cначала о плюсах, так как они гораздо весомее.
1. Дешевизна. Радиаторы питаются с одной трубы. Прямая экономия на количестве и стоимости трубы и теплоизолятора, в который она упаковывается.
2. Экономичность. Теплоносителя для такой линии нужно сравнительно меньше, и для поддержания заданной температуры, потребуется меньше газа
3. Сравнительно проще монтаж. При монтаже в стену, штроб делается только для одной трубы. Это гораздо легче и опять экономия на теплоизоляторе, так как помимо изоляции трубы, ещё утепляется штроб по внутренней поверхности.
Знаю, что утепление штроба частенько не делают, но так же знаю, как потом чешут репу: и почему это интересно на одном участке падает температура.
А падать она может потому, что под штукатуркой в кладке стены остаются сквозные каналы или образуются трещины в наружной штукатурке, или мыши проедят наружный утеплитель.
А так как штробление нарушает внутреннюю штукатурку, то появляются мостики холода, которые образуют на трубе конденсат и охлаждают, даже если она в теплоизоляции.
К утеплению магистрали отопления, будь она в стене, в полу, или под потолком в гипсокартонном коробе, относитесь серьёзно.
Иначе получите трещины в паркете или на потолке, недостаточно теплые радиаторы, перерасход газа и конденсат там где он не нужен..
Теперь о минусах. Минус схемы отопления ленинградка — необходимость и сложность балансировки.
Первые радиаторы, после включения отопления или после повышения заданной температуры, получают больше тепла, чем последние, а значит будут горячее.
Постепенно, температура в радиаторах выравнивается, но лучше сделать так, чтоб они прогревались и охлаждались сразу одинаково.
Для этого, после запуска отопления, подождав минут 10-15, нужно помаленьку поджимать вентиля первых радиаторов, пока прогрев не станет равномерным.
Дело это не терпит спешки, и частенько затягивается, поэтому я и отношу балансировку к минусам ленинградки.
Монтаж системы
Для схемы на 4-5 радиаторов диаметр магистрали Ø25, диаметра отводов и байпаса Ø20, а для схемы 6-8 батарей, лучше взять магистраль Ø32, отводы и байпас Ø25, иначе сделать балансировку будет проблематично.
Байпас (зауженный участок магистрали между отводами к радиаторам), обеспечивает затекание теплоносителя в радиаторы, снятие отдельной батареи, без отключения линии и проведение балансировки.
Байпас с отводами делается отдельно, после чего вваривается в магистраль.
Расстояние между отводами рассчитывается и делается с допуском ±2 мм так, чтоб когда к ним приварятся угловые вентили с американкой, между этими вентилями, точно уместился бы радиатор.
На подтягивание американки у вас будет допустимый люфт 1-2 миллиметра, превысив который она пойдёт на перекос и потечёт.
Чтоб получить точный размер, возьмём радиатор, ввернём в него угловые вентили, с комбинированными муфтами, и замерим расстояние между центрами муфт.
Затем к отводам приварим тройники, и к одному тройнику байпас. Второй тройник делается уже точно по размеру, причем размер берётся между центрами отводов, и плюс к этому отметим размер посадки байпаса в тройник.
Какие нюансы есть при сварке этого узла.
Грубейшая ошибка в этой работе — внутренний наплыв. Подробнее об этом в статье Сварка полипропилена.
Не стоит возлагать надежды на насос, встраиваемый в систему отопления. Мол поставим насос, и он везде всё прогонит.
Прогнать то он, конечно прогонит, но если половина проходного диаметра закроется наплывом, то теплоноситель, даже под давлением, предпочтёт проскочить по другой чистой магистрали, имеющейся на коллекторе.
А на каждую линию насос не поставишь — дороговато, да и с балансировкой опять же проблемы
Так же и в отвод наполовину, или даже на четверть закрытый наплывом, тепла пойдёт меньше, чем в чистый проход.
Если наплыв закроет часть магистрали после первого или второго радиатора, то в третьем и четвёртом температура станет ощутимо ниже.
Так что остерегайтесь наплывов, и проверяйте каждое сделанное соединение.
Если же наплыв образовался, лучше переделать сразу, чем потом ковырять стену.

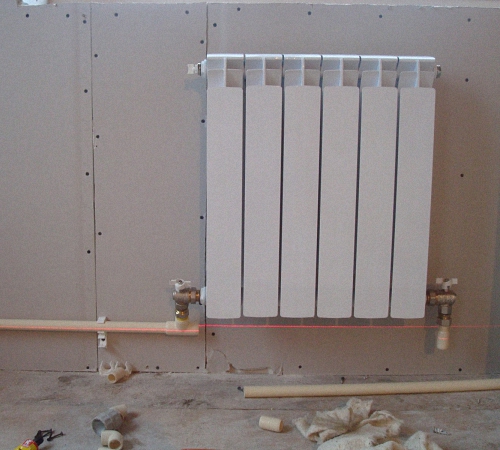

Когда элемент готов, вешаем радиатор с угловыми вентилями и комбинированными муфтами на место, закладываем в штроб байпаз с отводами, замеряем необходимую длину отводов, отрезаем лишнее, снимаем комбинированные муфты и привариваем к отводам.
Затем собраем узел, и радиатор и вентили и байпас, устанавливаем на место и подводим к этой части магистраль, делаем на ней метки для сварки, после чего отсоединяем и убираем радиатор и вентили.
На картинках, у меня муфты ещё не установлены, но лучше приварить сразу.
Теперь свариваем байас и магистраль, но перед этим обязательно определяем, какой конец приваривать первым. Случается такая ситуация, что приварив один край, со второго не возможно вставить паяльник, между тройником и трубой.
Так что обязательно прикиньте, какую часть Вы соедините в первую очередь, и как потом соедините вторую.
После этого, займёмся теплоизоляцией и креплением. Изолировать можно кому чем нравится. Главное, чтоб магистраль теряла как можно меньше тепла.
На этом объекте оставалось много пенофола 3 мм., поэтому я сделал два слоя, один отражателем внутрь к трубе, другой наружу. Пришлось повозиться, но зато свёл потери тепла к минимуму.

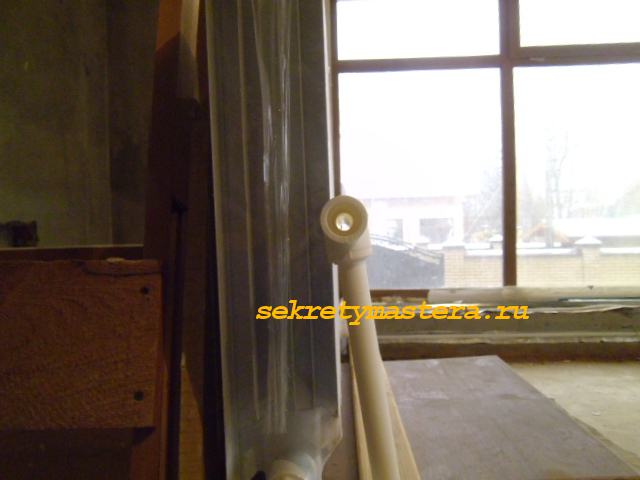

Перед креплением трубы, снова навешиваем радиаторы, собираем «на живую», и крепим магистраль в штробе. О том как крепить трубы, я писал в статье .

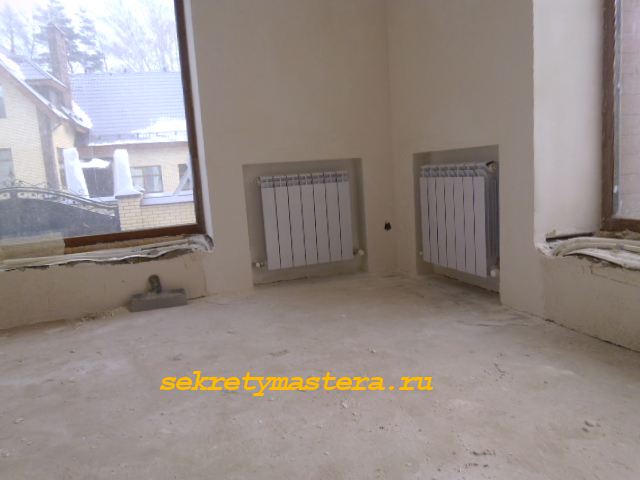

Затем участки прилегающие к батареям, дополнительно и окончательно закрепляем гипсом, после чего радиаторы снимаются до окончания отделки. Вентили остаются, чтоб испытать магистраль на протечку.
Возможно у Вас возникнут ещё вопросы по схеме отопления ленинградка и не только — спрашивайте в комментариях.
Желаю трудовых успехов.
Однотрубная система отопления ленинградка с диагональным подключением.
Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.
Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы.
Что такое система отопления ленинградка?
Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.
Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема для ускорения прохождения теплоносителя по отопительному контуру.
Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:
- регулировка температуры в отдельно взятом помещении;
- демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
- автоматический контроль и поддержание нужного давления в отопительном контуре.
Варианты монтажа
Система отопления ленинградка в частном доме может быть как открытого, так и типа, с или циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.
При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.
Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».
Плюсы и минусы
Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:
- невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
- большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.
Ленинградская схема отопления - общие понятия
На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».
Ленинградская система, или «ленинградка» - это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.
Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.
В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.
Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.
Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам - по вертикальной и по горизонтальной.
Горизонтальная схема

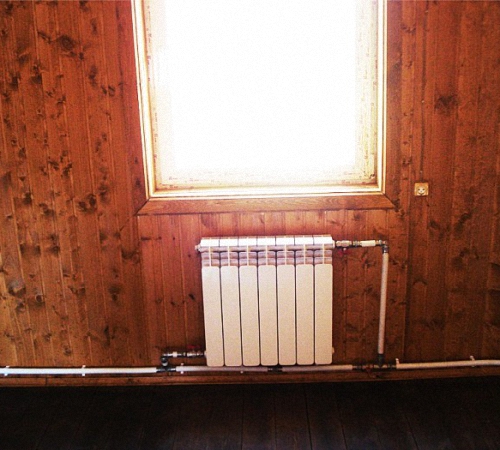

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.
Горизонтальный монтаж требует выполнения некоторых условий:
- Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;
- Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;
- Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;
- Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;
- Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;
- Все радиаторы располагаем обязательно на одном уровне;

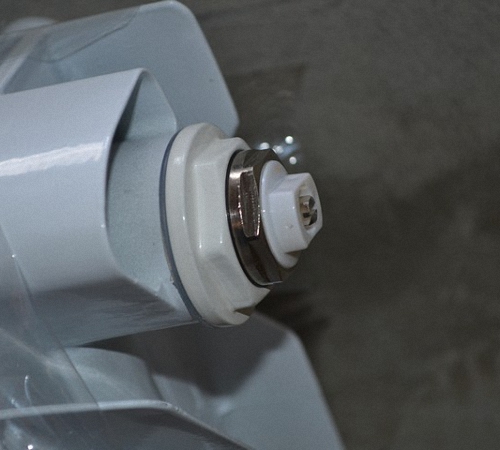

- Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;
- В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;
- Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.
Вертикальная схема
Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:
- Более оперативный нагрев всех приборов в цепи;
- Более равномерное распределение теплоносителя в трубах;
- В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра - это выгодно с экономической точки зрения;
Применение циркуляционного насоса подразумевает его питание от электроэнергии. С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.
Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.
Отопление «ленинградка» - преимущества и недостатки
Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы. Перечислим для начала преимущества:
- Экономичность - по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;
- Возможность усовершенствования и модернизации - «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;
- Возможность регулировать подачу тепла на каждый радиатор;
- Можно не обогревать помещения, которые не используются.
Из недостатков можно назвать следующее:
- В системе необходимо увеличение давления теплонесущей жидкости;
- При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;
- Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.
Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы - обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.
Особенности монтаж системы
Монтаж системы отопления частного дома осуществляем следующим образом:
- Прокладываем магистраль по периметру всего здания;
- Создаём контур из труб, замкнутый на котле;
- Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;

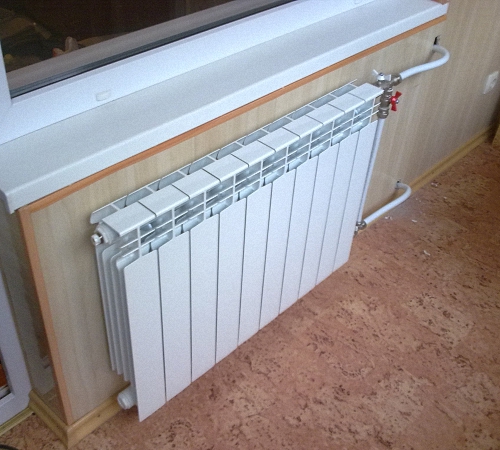

- Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом. Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;
- Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;
- В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.
Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.
Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра - это не помешает движению жидкости в них.
Заключение
Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете - полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.
Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.
При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.
Чем проще система, тем она вероятно надежнее. Система отопления ленинградка достаточно проста в своем монтаже, но в тоже время применима даже для двухэтажного частного дома. Минимум материалов, наличие навыков работы с инструментом, небольшая теоретическая подготовка и вы можете быть в тепле зимой, организовав своими руками водяное отопление.
Чем удобна система?
Такая однотрубная система в отличие от простой системы отопления с естественной циркуляцией для частного дома позволяет выбирать индивидуальный режим для каждого радиатора, а при необходимости отключать его полностью и даже демонтировать для чистки или замены.
Эта система оптимальна для одноэтажных зданий - в них используется горизонтальное расположение стояков. Но правильный расчет диаметров труб и конфигурации системы позволяет ее эффективно использовать и для двухэтажного дома - в нем уже комбинируется вертикальная и горизонтальная схема подключения стояков «ленинградки».
По способу движения теплоносителя «ленинградка» может быть с естественным движением теплоносителя или с принудительным, закрытого типа или открытого. Вертикальные системы фактически все используют принудительную циркуляцию, что позволяет улучшить динамику прогрева системы и устранить минусы системы с естественной циркуляцией. Для тех, кто не очень приветствует чтение, есть много видео на эту тематику.
«Ленинградка» открытого типа
Водяное отопление такой системы имеет отличительную черту - последовательное расположение всех ее элементов обычно по контуру внешних стен частного дома.
Эта однотрубная система имеет «сердце» - котел, который подающим стояком соединяется с первым радиатором. С первой батареи теплоноситель последовательно попадает во вторую, затем в третью и т.д. После крайнего радиатора теплоноситель по обратному стояку поступает обратно в котел для нагрева и повторного «круиза» по системе отопления.
При нагревании теплоносителя в системе он увеличивает свой объем. При этом излишки вытесняются в расширительный бак. Водяное отопление обязательно использует в системе расширительный бак. Он может быть открытого типа - связан с атмосферным воздухом патрубком. Определяет тип системы, как «открытая». При остывании теплоноситель из бака возвращается в систему. Сливной патрубок предназначен для слива излишнего теплоносителя при его чрезмерном нагреве.
Изображенная на схеме однотрубная система для циркуляции теплоносителя использует электрический насос, установленный перед котлом на обратном стояке. Его присутствие способствует более быстрому прогреву всей системы частного (и даже двухэтажного) дома и динамичному изменению температуры теплоносителя при смене режима работы котла.
Для удобного заполнения системы водой в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Так же предусматривается патрубок с краном для слива теплоносителя из системы.
В системе используются обычные радиаторы (см. фото). В данном варианте водяное отопление сделано с вариантом нижнего подключения радиаторов.
В каждом из них для удаления воздуха установлен кран Маевского.
Для «ленинградки» частного дома также может быть использован диагональный последовательный способ подключения радиаторов.
Этот вариант более «удобен» для равномерного прогрева радиаторов по всей их плоскости.
Рассмотренные выше два способа подключения радиаторов в систему имеют один существенный недостаток — не дают возможности раздельной регулировки теплоотдачи каждого радиатора. Эта проблема устраняется при подключении их указанным ниже способом.
В данной схеме использовано параллельное подключение каждого радиатора к стояку. На каждый радиатор на входном и выходном патрубке устанавливается по два шаровых крана, позволяющие при необходимости перекрыть поток теплоносителя и демонтировать радиатор. А на параллельном к радиатору участке стояка, который в данном случае играет роль байпаса, устанавливается кран игольчатого типа, которым можно регулировать интенсивность потока теплоносителя через «шунтируемый» радиатор.
Ведь при его открытом полностью положении вода не будет иметь «желания» подниматься по радиатору вверх против действия силы тяжести. Получается, что увеличивая степень открытия такого вентиля, мы снижаем температуру радиатора.
Дополнительный контур
При слишком большой длине и сложной конфигурации системы частного дома в ней может быть использован параллельный дополнительный контур. Управление степенью его нагрева осуществляется с помощью крана игольчатого типа, который позволяет плавно изменять поток теплоносителя через систему. Обязательно обратная труба дополнительного контура, на которой и устанавливается кран, должна быть подключена к основному обратному стояку до циркуляционного насоса.
«Ленинградка» закрытого типа
Подобная однотрубная система может быть изолирована от «атмосферы» - это система закрытого типа. Здесь уже используется расширительный бачок мембранного типа, который позволяет создать в системе избыточное давление. Обычно оно невысоко и находится в пределах 1,5 атм (см. параметры котла). В такой схеме обязательно наличие группы безопасности с манометров, предохранительным клапаном и воздухоотводчиком. Очень удобна такая схема для двухэтажного дома.
Увиденные особенности системы
Изучив типичные схемы подобных систем отопления, вы можете согласиться, что «ленинградка» имеет некоторые практические преимущества, что подтверждают многочисленные положительные отзывы. Она:
- довольно проста в монтаже своими руками;
- надежна в эксплуатации (при правильном проектировании);
- не требует дорогостоящего оборудования;
- допускает индивидуальное изменение степени нагрева радиаторов;
- доступна и функциональна для двухэтажного дома;
- позволяет частично «спрятать» магистральные стояки в пол;
- при грамотном расчете и монтаже может работать как система с естественной циркуляцией теплоносителя.
В тоже время минусы также присутствуют:
- неравномерность нагрева начальных и крайних радиаторов в последовательной цепочке;
- невозможность подключения к горизонтальной системе полотенцесушителей или системы теплого пола;
- в большинстве случаев требует принудительной циркуляции теплоносителя (обязательно для двухэтажного строения).
Некоторые особенности монтажа
Используя при проектировании системы информацию из сети Интернет и выполняя монтаж своими руками, помните, что большое количество прочитанного материала и просмотренного видео повышают ваши шансы успешно завершить начатое. Но самым оптимальным способом организации отопления своими руками будет привлечение, как минимум, для консультационной поддержки профессионала-практика.
Для обеспечения качественного прогрева крайних в цепи радиаторов следует увеличить количество их секций.
Для самотечного варианта системы обязательно используются трубы значительного диаметра. И общая длина контура не должна превышать 30 м.
Монтаж подающей магистральной трубы должен быть выполнен под небольшим уклоном. Сами же радиаторы устанавливаются на одинаковой высоте и нисколько не искажают «геометрию» помещения.
Вертикальная разводка «ленинградки» и длинная «горизонталка» обязательно потребует внедрения в систему циркуляционного насоса.
При монтаже своими руками подающей трубы в толще пола следует помнить о необходимости ее утепления теплоизолирующими рулонными материалами. Это сэкономит вам существенные средства в процессе эксплуатации системы и не приведет к перегреву «подпольного» пространства.
В качестве запорных вентилей на байпасах и дополнительных контурах системы следует применять только краны игольчатого типа. Они способны плавно регулировать поток жидкости через себя. Использование шаровых кранов здесь недопустимо, так как они не предназначены для «полуоткрытого» функционирования. Они либо закрыты, либо полностью открыты. Только в этих двух положениях сохраняется их длительная работоспособность. На эту тему достаточно видео в сети.
Итак!
Заканчивая длительный поток мыслей, хотим заметить, что уже давно проверенная десятилетиями использования однотрубная «ленинградка» при современном «апгрейте» циркуляционным насосом и регулирующими кранами на байпасах позволяет получить преимущества более сложной отопительной системы при своей реальной простоте и невысоких капиталовложениях. Обеспечьте правильный ее монтаж своими руками и проводите холодные времена года в тепле и уюте вашего частного дома.
