Спутниковое телевидение уже давно и прочно вошло в нашу жизнь. Благодаря этой технологии люди получили возможность получать высококачественный телевизионный сигнал даже в самых отдаленных местах, где нет возможности установить вышки-ретрансляторы.
Как правило, для приема сигнала со спутника необходимо иметь в наличии комплект специальной аппаратуры, одной из важных частей которой является тарелка спутниковой антенны. Обычно, эта деталь представляет собой круглый лист металла, который отштампован в виде вогнутой параболы с определенными размерами. За счет кривизны поверхности сигнал отражается от нее и фокусируется на специальном приемнике, который затем передает его на спутниковый тюнер.
Если в вашем распоряжении нет заводской тарелки, то ее можно сделать самостоятельно. При аккуратном изготовлении такая тарелка будет вполне работоспособной, а ее себестоимость составит весьма привлекательную цифру.
Рассмотрим самые распространенные варианты изготовления тарелки:
Парабола из оргстекла или плексигласа
Одним из отличительных свойств этого материала является то, что оргстекло при умеренном нагреве становится пластичным и может принимать форму того предмета (болванки), на который оно положено. Поэтому можно взять заготовку оргстекла толщиной 3…5 мм и диаметром окружности с размером, чуть большим, чем диаметр оригинальной тарелки заводского исполнения. После того, как оргстекло размягчится под действием тепла, его аккуратно разравнивают на болванке, стараясь придать максимально похожую форму. После остывания оргстекла, его вогнутую поверхность равномерно оклеивают тонкой фольгой, которая будет работать в качестве отражателя. К недостаткам этого способа изготовления спутниковой тарелки следует отнести дороговизну оргстекла и необходимость в нагревательной камере с большим внутренним объемом.
Спутниковая тарелка из тонкого металлического листа
Для изготовления этого варианта нам понадобится лист тонкого оцинкованного металла толщиной 1…1,5 мм размерами примерно 100х100 мм. Из него можно сделать тарелку диаметром около 80 мм. Чтобы правильно разметить и разрезать металл, сначала берем картон подходящего размера и расчерчиваем его на 16 одинаковых круговых секторов (каждый сектор смещен относительно предыдущего примерно на 22,5). Затем чертим 4 окружности с радиусами, соответственно 75, 254, 400 и 538 мм. Последняя окружность выйдет за рамки картонного квадрата, поэтому просто обрезаем те его куски, которые будут снаружи. По этим окружностям мы потом будем изгибать шаблон. На следующем этапе изготовления шаблона производим вырезы вдоль всех 16 лучей, выдерживая расстояние С1…С4. Размеры С1=0 мм, С2=11 мм, С3=29 мм и С4=50 мм.
После того, как вырезы на шаблоне будут готовы, их переносят на лист металла при помощи металлической линейки и остро заточенной чертилки. Ножницами по металлу аккуратно вырезаем заготовку (раскройку) будущей тарелки. На последнем этапе металлические лепестки соединяют между собой и получают готовое зеркало антенны.
Параболическая антенна из проволоки
Чтобы изготовить такую антенну, необходим большой надувной мяч. Он послужит шаблоном для проволочного каркаса антенны. На мяче при помощи карандаша отмечаем максимальный радиус нашей будущей тарелки. Та меньшая часть мяча, которая будет отделена проведенной окружностью, и будет представлять собой криволинейную поверхность. Затем берем моток медной проволоки диаметром 2…3 мм (например, смотанной со старого электрического трансформатора) и делаем из нее круг №1, который укладываеи на мяч. Следующий проволочный круг (№2) делаем несколько большего размера так, чтобы расстояние между ним и предыдущим составляло около 20…30 мм. Таким образом, постепенно доходим до максимального диаметра, который нам нужен. Готовые круги соединяем радиальными лучами, причем места пересечений либо скручиваются более тонкой проволокой либо паяются оловянным припоем. Место внутри самого маленького круга оставляем пустым – там потом будет закреплена стойка тарелки. Готовый каркас аккуратно обтягиваем алюминиевой мелкоячеистой сеткой или фольгой таким образом, чтобы была соблюдена заданная криволинейность отражающей поверхности.
Если дом расположен вдали от крупных городов, а купить спутниковую параболическую антенну возможности нет, можно соорудить простую антенну для усиления сигнала. При этом телевышка должна быть удалена на 30-50 км от дома, а сигнал должен обладать достаточной силой. Если рядом с жилищем находится водонапорная башня или любое другое высокое сооружение, то задача значительно упроститься.
Для изготовления такой антенны необходим старый зонт, рулон фольги, медный антенный кабель, банка из-под пива и усилитель с блоком питания.
Спутниковая тарелка — распространенное, но дорогое удовольствие. Многие из нас нередко задумывались над вопросом: возможно ли самостоятельно сделать такую многофункциональную антенну? Конечно, это вполне возможно! Чаще всего вопросом изготовления спутниковой антенны своими руками задаются люди с целью экономии денежных средств или те, кто любит проводить эксперименты. Соорудить самодельную TV-тарелку не так просто, как кажется. При ее монтаже нужно учесть не только особенности конкретной модели, но и даже самые мелкие нюансы: настройка доступных спутников, угол отражения и другие. Сегодня мы расскажем, как же делается спутниковая антенна своими руками из вполне доступных подручных средств. Давайте рассмотрим самые распространенные способы изготовления такого приспособления.
Способ выклейки с бетонным основанием
При изготовлении самодельной спутниковой антенны не забудьте нарисовать подробный чертеж прибора с учетом всех измерений и расчетов расходного материала, чтобы получить желаемый результат. Именно благодаря своим точным расчетам и значениям вы избавите себя от риска получения неправильной формы и подобных непредвиденных неприятностей.
Весь процесс изготовления такого оборудования состоит таким образом:
- Проводим в чертеже параболу, которая немного позже перенесется на стальной лист толщиной 0,05 см.
- Изготавливаем с помощью сварочного аппарата каркас из металлических прутов диаметром 10 мм. Выгибаем стальные ребра по ножу, а затем ввариваем подшипник на вершину конструкции.
- Устанавливаем каркас на ровной поверхности. Монтируем вертикально трубу в центр под смонтированный подшипник. После закрепления детали устанавливаем нож на подшипник большой шайбы.
- Заливаем тарелку густым бетонным раствором.
- Сушим полученную матрицу в течение 4-5 дней (желательно на открытом воздухе).
- Теперь делаем выклейку антенны. Разделяем готовую конструкцию на несколько частей. У нас получилось 8 секторов.
Важно! Это нужно для того, чтобы немного облегчить дальнейший процесс работы. Не забудьте проследить за одинаковым интервалом между элементами матрицы.
- Используем для выкройки специальную стеклоткань, нарезанную одинаковыми полосками, и эпоксидную грунтовку. Наносим на поверхность уже сухой матрицы обычное машинное масло, а затем ставим шайбу в установленную трубу. Смазываем матрицу смолой, на которую прикладываем полоску стекловолокна. Разглаживаем нанесенный компонент руками, чтобы не появились пузыри на поверхности проклеенной матрицы.
- Оклеиваем рефлектор алюминиевой фольгой.
Вот и вся работа. Такую спутниковую тарелку можно использовать по назначению.
Спутниковая антенна своими руками в домашних условиях из фольги
Так бывает, что расположение дома не позволяет использовать параболическую тарелку, поэтому можно соорудить подобную антенну своими руками. Крайне важно учесть такие основные требования к данному самодельному устройству:
- Необходимость удаленности телевышки на 30-50 км от вашего дома.
- Сигнал должен обладать достаточным приемом хотя бы нескольких спутников.
- Желательно, чтобы рядом с вашим жилищем находилось высокое сооружение — так будет проще справиться с поставленной задачей.
Материалы и инструменты:
- Старый зонт.
- Рулон обычной фольги.
- Антенный кабель (желательно медный).
- Жестяная банка.
- Усилитель со встроенным блоком питания.
Изготовление:
- Изготавливаем спутниковую решетку. Измеряем интервал между всеми спицами зонта, центральный угол их прикрепления и высоту нужного нам сегмента.
- Вырезаем из фольги все детали, прикладываем их к треугольным частям зонта и пришиваем капроновыми нитками к имеющейся ткани. Подобными манипуляциями обшиваем фольгой всю внутреннюю часть зонта.
- Приступаем к сборке приемника сигналов. Устанавливаем его в фокусе спутниковой решетки. Для этого можно использовать купленный усилитель, а можно сделать его самостоятельно. Для этого снимаем 4 см оплетки с кабеля, подрезаем помехозащитный слой и оставляем одну центральную медную жилу, которая и будет передавать телевизионный сигнал.
- Вырезаем из пивной банки овальную деталь, в центре которой проделываем небольшое отверстие. Вставляем в него уже готовую кабельную жилу и припаиваем этот контакт. Закрываем соединения обычным пластилином, чтобы избежать окисления и коррозии в период эксплуатации прибора.
- Прикрепляем получившийся приемный аппарат к ручке зонта обычным скотчем, приматываем кабель 10-15 см, чтобы в дальнейшем вы смогли регулировать фокус зеркала.
Важно! Следите за тем, чтобы приемник не соприкасался с металлической ручкой зонта, так как это может привести к большим шумовым помехам. Чтобы обезопасить прибор от таких неприятностей, мы положили в зону возможного касания пластилин, который будет служить неким изолятором.
- Располагаем самодельный блок питания вблизи с телевизором, так как питание нашего усилительного устройства будет осуществляться через антенный кабель.
- Закрепляем тарелку капроновой нитью или верхним центральным кончиком зонта. Направляем ее на ближний источник (вышку), а затем выбираем приемником фокус, который поступил в качестве сигнала на наше ТВ.
Спутниковая тарелка своими руками в домашних условиях из тонкого металлического листа
Изготовить такую спутниковую антенну своими руками несложно, важно лишь соблюдать инструкцию и приобрести одно полотно тонкого оцинкованного металла, толщина которого должна быть максимум 1,5 мм, а размеры — 100х100 мм. Из такого листа можно сделать самодельную тарелку диаметром 80 мм.
Пошаговый алгоритм действий:
- Берем в руки картон нужного нам размера, а затем делим его на 16 одинаковых круглых частей.
Важно! Учтите, что каждый сектор должен быть смещен от предыдущего примерно на 22 мм.
- Чертим 4 окружности с такими радиусами: 75, 254, 400, 538 мм. В силу того, что последний круг выходит за рамки картонной заготовки, то мы просто обрезаем все лишние части. По полученным окружностям мы в дальнейшем будем изгибать наш шаблон.
- Делаем надрезы вдоль 16 лучей, придерживаясь одинакового расстояния — С1, С2, С3 и С4. Размер С1 — 0 мм, С 2 — 11 мм, С 3 — 29 мм, С4 — 50 мм.
- Переносим проделанные вырезы на металлический лист, используя металлическую линейку и острую чертилку.
- Далее вырезаем ножницами по металлу ранее сделанную заготовку будущей тарелки.
- Соединяем между собой все металлические лепестки. Так мы получили готовое зеркало для нашей спутниковой антенны.
Как сделать спутниковую тарелку в домашних условиях из проволоки?
Для изготовления такого самодельного оборудования вам понадобится большой надувной мяч, который послужит образцом для каркаса нашей будущей проволочной антенны.
Техника изготовления выглядит следующим образом:
- Отмечаем на мяче карандашом самый большой радиус нашей спутниковой тарелки. Криволинейную поверхность будет представлять та часть мяча, которая отделена окружностью.
- Берем в руки моток медной (желательно) проволоки диаметром 3 мм (можно взять со старого трансформатора), а затем делаем из нее окружность №1, которую укладываем на наш мяч.
- Теперь делаем проволочную окружность №2 немного большую по размеру, чтобы интервал между ней и предыдущей составлял около 20 мм. Так мы постепенно дойдем до нужного самого максимального диаметра.
- Соединяем лучами готовые круги так, чтобы места их пересечения скручивались толстой проволокой и спаивались оловянным способом.
- Оставляем пустым место внутри самой маленькой окружности. Именно там будет крепиться стойка антенны.
- Обтягиваем алюминиевой сеткой (можно фольгой) готовый каркас, соблюдая заднюю криволинейность отражающей конструкции.
Спутниковая антенна своими руками из оргстекла
Оргстекло отлично подходит для изготовления самодельной спутниковой тарелки, так как при умеренном нагреве данный материал обладает отличной пластичностью, благодаря чему может принимать абсолютно любую форму. Для работы мы взяли один лист оргстекла толщиной 3 мм и с большим диаметром, чем диаметр заводского спутникового прибора.
Пошаговый мастер-класс по изготовлению спутниковой тарелки своими руками из оргстекла:
- После размягчения материала под действием тепла разравниваем его на болванке, придавая оргстеклу круглую форму. Теперь ждем остывание материала.
- Оклеиваем равномерно тонкой фольгой вогнутую поверхность используемого материала. В нашем случае фольга будет отражающим элементом.
Спутниковая антенна своими руками готова! Теперь можно настраивать каналы!
Важно! В данном способе есть свои недостатки — это дороговизна оргстекла и приобретение нагревательной камеры с вместительным внутренним объемом.
Настройка и установка самодельной спутниковой тарелки
- Находим правильный угол азимута.
Важно! Для ТВ триколор, вам не нужно будет крутить конвертер в разные стороны, так как в данном случае круговая поляризация. Для приема иностранных каналов подключите конвертер с линейной поляризацией.
- Узнаем угол наклона с помощью онлайн-калькулятора вашего провайдера.
- Устанавливаем спутниковый прибор подальше от металлических решеток и железобетонных конструкций. Самое идеальное место - самая высокая часть вашего дома.
Видеоматериал
Если вы решили испробовать свои силы в изготовлении самодельной спутниковой тарелки, то не забудьте учесть все нюансы способов изготовления данного оборудования. В этом деле самое важное — рассчитать свои силы и возможности расположения вашего жилища для построения антенны своими руками. Желаем вам удачного творческого прорыва, результатом которого станет доступ к большому количеству каналов с минимальными вложениями в оборудование!
Сути и сегодня мы поговорим о том, как организовать просмотр спутникового телевиденья дома своими руками. Поговорим о том, что надо и озвучим некоторые советы.
Для начала пробежимся последовательности действий при установке спутникового ТВ.
- Первое и довольно важное дело — это Оценка возможности установки спутникового телевидения в конкретно вашем месте. Дело в том,что установить спутниковую антенну можно не везде, приему мешают здания, деревья, даже бывают некоторые случаи когда и ландшафт (при приеме «низко» расположенных спутников. Помочь определиться вам может приложение для андроид, его обзор мы добавим сюда несколько позже. Также советую обращать внимание на то, как расположены антенны у соседей.
- Приобрести комплект, тут также не стоит особо экономить, так как маленький размер антенны может дать вам низкий уровень сигнала в плохую погоду. Оптимальный размер зеркала антенны — это 85 — 90 см (зависит от производителя).
- Надежно закрепить кронштейн на стене. В выбранном месте вам необходимо с помощью анкеров или аналогичного (надежного!!!) крепежа, так как спутниковая антенна представляет опасность для людей, и если антенна отвалится от порыва ветра, может случится всякое и падение на крышу Бентли будет не самый плохой вариант… Также рекомендуем вам применить страховочный трос, который будет удерживать антенну помимо кронштейна. Также сразу продумайте как проложите кабель к ресиверу, также необходимо соблюсти требование приближенности к ЛЕП и тп.
- Установить антенну, навести ее (настроить), закрепить кабель и тп.
- Смотреть 🙂
Вроде шаги и не сложные, но не стоит забывать, что установка спутниковой антенны подвержена рискам (высота, электричество) и нельзя никогда терять бдительность и четко понимать что вы делаете.
Что должен содержать комплект спутникового телевидения?
Комплект спутникового ТВ должен содержать (имеется в виду самый распространенный на территории Украины, Беларуси, Европейской части России комплект для приема бесплатных и условно бесплатных каналов — Astra, Amos, Hotbird):
- Спутниковая антенна размером 90 см (очень желательно), производитель не столь важен, но чем дороже антенна тем выше ее качество. Хотя и не всегда.
- Конвертеры (в народе — головки), для приема трех спутников их необходимо 3 шт, головки бывают линейной и круговой поляризации. Для приема Astra, Amos, Hotbird необходимы конвертера линейной поляризации.
- Мультифид — это такая металлическая или пластиковая трубочка с крепежом, она позволяет крепить головки по бокам и принимать три спутника с одного зеркала. Их нужно 2 шт.
- Diseq переключатель, это коммутационное устройство, которое позволяет по сигналу подключить к ресиверу ту головку, которая нужна в данный момент. Для нашей конфигурации сойдет обычный Дисек 4х1.
- . Это тема отдельная, на вкус и цвет, как говорится, но желательно не брать самый дешевый производства КНР, а взять чуть дороже, но более качественный, так как в китайских зачастую летят процессоры и блоки питания. О том как выбрать ресивер мы поговорим в будущих статьях.
- Кабель, также лучше брать с нормальным количеством оплетки и процентом заполнения, хотя спутниковая антенна будет работать с любим кабелем.
- F- разъемы, нужны в количестве 8 шт, нужны для подключения к головкам и дисеку.
- Кронштейн для крепления на стену, тут необходимо учитывать длину необходимую для возможности настройки антенны, так как короткий кронштейн может не дать возможности развернуть антенну в нужном направлении.
Спутниковые антенны последние годы несколько утратили свою значимость для социума. Причина – появление в продаже цифровых ТВ приставок. Тем не менее, это оборудование остаётся востребованным и особенно при условии проживания населения за пределами городской зоны.
Приобрести оборудование не проблема, а вот установка спутниковой антенны вполне может стать серьезной задачей при самостоятельном подходе к монтажу. Однако задачу можно существенно облегчить, если обладать базовыми знаниями. Мы расскажем о том, как производится инсталляция на примере популярной системы «Триколор».
Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.
Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:
- Антенна спутниковая.
- Конвертор.
- Держатель-мультифид.
- Кронштейн.
- Ресивер.
Рассмотрим подробнее каждый из составных элементов спутникового оборудования.
– источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.
Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала
Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.
Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером .
Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма
Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.
Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.
Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции
Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.
Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.
Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников
Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер .
Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.
Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали
Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить под современный телевизор.
Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя
Выбор подходящего места для оборудования
Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.
То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:
- зданиям;
- деревьям;
- рекламным плакатам и т.п.
Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.
Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

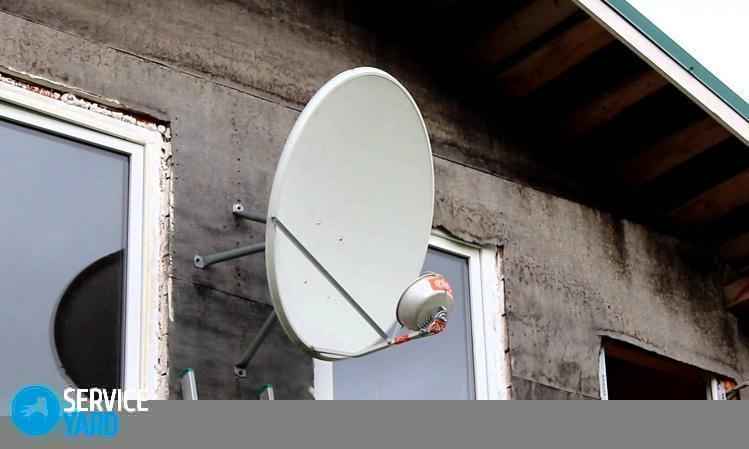

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).
Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.
Пошаговая инструкция монтажа тарелки
Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.
Шаг #1 – крепеж кронштейна-держателя антенны
Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.
Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн
Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.
Шаг #2 – инсталляция антенного конвертера
Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.
Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства
Шаг #3 – подключение кабеля на конвертер
На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».
Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени
Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.
Шаг #4 – закрепление спутниковой тарелки
Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.
Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.
Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника
Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.
Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.
Как настроить установленную антенну?
Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.
Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.
Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.
Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны
Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.
Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.
Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как , выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.
Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет , с правилами выбора которого ознакомит рекомендуемая нами статья.
Выводы и полезное видео по теме
Ниже демонстрируется видео материал, где домашний мастер на личном опыте поясняет все тонкости установки “тарелки”.
Соответственно, весь процесс снимается на видеокамеру, поэтому читателю наглядно показывается, как собственными руками выполнить монтаж спутниковой антенны:
Несмотря на видимые и невидимые сложности, проявляющиеся в процессе установки спутниковой «тарелки», справиться своими руками с такой работой вполне по силам. Главный момент – скрупулезный сбор, обработка актуальной информации и, конечно же, внимательное изучение сопроводительной инструкции.
Если вы хотите пользоваться спутниковым телевидением, а покупка антенны большого диаметра вам не по карману, тогда вам поможет данная статья. В ней описаны несколько вариантов, как сделать своими руками, и, возможно, это натолкнет вас на оптимальное решение задачи.
Приступая к конструированию параболической антенны для спутникового телевидения, необходимо учитывать входящий в состав конвертера облучатель и его параметры. Есть два варианта изготовления: с помощью выклейки на матрице или спайкой сетки и Первый позволяет обеспечить простоту контроля над формой при её изготовлении, второй - обладает меньшей массой и парусностью.
Параметрами, которые характеризуют антенну, являются её диаметр, самое короткое расстояние от фокуса до рефлектора антенны (так называемое глубина зеркала и угол апертуры, под которым видна плоскость зеркала.
Благодаря данным значениям высчитываются параметры антенны, затем переносятся на миллиметровку, строится парабола. Её необходимо наклеить на лист стали, толщина которого должна быть пять миллиметров, и выпилить. Так получается нож, после чего нужно подобрать подшипник и стержень. При этом необходимо укоротить нож на расстояние, равное половине диаметра стержня, и приварить к нему. Чтобы получилась спутниковая антенна своими руками, необходимо изготовить при помощи сварки каркас из стального прута (диаметром от восьми до десяти миллиметров). Ребра надо выгибать по ножу, подшипник вварить в вершину каркаса.
Каркас антенны надо установить на ровной площадке. В его центре под подшипник вертикально устанавливается труба. После закрепления на подшипник шайбы, которая немного больше его диаметра, а по толщине равна будущей параболической антенне, на него вставляют нож. Густой бетонный раствор накладывают на каркас. Полученная матрица сушится в течение трёх-пяти дней.
Приступая к процессу выклейки, спутниковая антенна своими руками выполняется несколькими способами. Чтобы упростить себе задачу, изделие следует поделить на секторы (от шести до восьми). Для прочности толщину рефлектора надо увеличить и армировать радиальными ребрами, изготовленными из стальной проволоки. Для выклейки параболической антенны используют нарезанную полосами стеклоткань и Сначала наносят на матрицу автомобильное масло. В шайбу вставляют трубу. На неё надевают шайбу, равную по высоте толщине рефлектора. Затем наносится слой смолы и куски стеклоткани, которые надо разгладить, чтоб убрать пузырьки воздуха. Рефлектор оклеить алюминиевой фольгой.
Когда создается спутниковая антенна своими руками, можно использовать другой вариант при формировании токопроводящей поверхности. Для чего на отражающую поверхность параболической антенны наносят краски, в которые входят металлопорошковые основания. Например, серебрянка. Сформировав толщину рефлектора нужных размеров, его крепят гайками.
Есть вариант создания антенны из папье-маше, когда в качестве наполнителя используют газеты, пропущенные через мясорубку. К ним добавляют клей и наносят состав на матрицу.
Перед тем, как заняться воплощением в жизнь проекта - спутниковая антенна своими руками, следует рассмотреть несколько влияющих на её работу факторов. Ведь функционированию изделия могут помешать нижние этажи здания, железобетон, которыми оснащены окна.
Есть разные возможности изготовления антенны своими руками: из банок от пива, из комнатной антенны, из медного кабеля. А можно использовать уже имеющуюся заводскую спутниковую антенну и добавить к ней самостоятельно сделанную спутниковую тарелку.
К изделию приклеить скотчем листы бумаги формата А4 и выложить по вогнутому краю. Из грубой ткани вырезать для антенны 5 кусков по форме её зеркала. Накладывать их на тарелку по очереди, смазывать клеем. На полученный каркас, обработанный клеем, спустя день положить кулинарную фольгу. С обратной стороны ещё раз проклеить тканью. Для конвертора подойдет водопроводная труба из пластика. Зеркало антенны надо покрыть из баллончика слоем краски небольшой толщины.
