В этой статье я расскажу, что такое лучевая система отопления. Иногда я буду «сбиваться» и упоминать монтаж данной системы, однако не обращайте внимания, пока что важнее уяснить принципиальное устройство лучевой системы – как проходят трубы от котла и обратно. Возможно, вы ещё не знаете, что такое коллектор и для чего, т. к. речь о нём ещё предстоит… не важно, просто читайте.
Что такое лучевая система отопления?
Лучевая система отопления называется ещё коллекторной системой. Потому что каждый радиатор здесь присоединён к устройству, которое называется распределительным коллектором :
Обратите внимание на приведённой схеме: от коллектора к каждому радиатору идёт своя собственная подающая труба, и от каждого радиатора к коллектору же возвращается обратка. Получается, что каждый радиатор подключен к коллектору, не зависимо от других радиаторов.
(Полагаю, вы догадываетесь, что коллектор присоединяется к отопительному котлу своими обраткой и подачей, просто на схеме выше этого не показано. Следует также уточнить, что радиаторы могут присоединяться к коллектору и попарно – если они находятся в одном помещении.)
Плюсы коллекторной системы отопления
Благодаря независимому подключению (см. схему выше), имеется возможность при необходимости отключить один радиатор, не отключая остальные и, тем более, всю отопительную систему. Это не обязательно для ремонта вышедшего из строя радиатора, а возможно, что вам просто не нужно какое-то время отапливать какое-либо помещение. Тогда ваш котёл будет работать более экономно. Для чего отключать радиаторы, кроме ремонта? Да мало ли. Например, там, где я живу, высокие грунтовые воды, отчего погреба не устраивают. Один мой сосед для хранения овощей и прочих припасов сделал одну комнату холодной, обмотав одеялом радиаторы в этой комнате. При лучевой же схема подключения достаточно было бы привернуть соответствующий вентиль на коллекторе…
Ещё плюс коллекторной схемы – возможность упрятать трубы в пол, в стены, за навесной потолок… чтобы не «цепляться» за них глазами:
Ещё плюс – использование в таком подключении труб примерно одной длины, одного диаметра и отсутствие их промежуточных соединений. Одинаковость диаметров обеспечивает равномерный перепад давления. Одинаковая длина даёт одинаковый расход теплоносителя через каждый радиатор. Ну а отсутствие лишних соединений сокращает время монтажных работ и риск протечек.
Правила и схемы монтажа лучевой системы отопления
Посмотрите на схему:
От котла (К) подающая труба идёт к коллектору (труба, направленная от котла вверх – если смотреть по схеме). На этой трубе установлен насос (на самом деле, насос лучше ставить на обратке перед котлом , но оставим это пока на совести составителей схемы).
От коллектора подающие трубы отходят к радиаторам (на схеме они в виде «пружинок»). А от радиаторов трубы возвращаются к обратному коллектору, от которого идёт общая обратка к котлу. Трубы, которыми радиаторы присоединяются к коллекторам, как раз проще всего спрятать…
При проектировании лучевой системы нужно учесть следующее: длины труб, идущих к радиатору или обратно, должны быть в пределах 20 м.
На следующей схеме тоже лучевая отопительная система:
Обычно трубы коллектора 3/4", то есть, это размер для подключения к котлу. А радиаторы к коллектору присоединяются трубами 1/2”.
Раскладываем трубы по черновому полу (плитам перекрытия и т. д.), сами трубы заключаем в теплоизоляцию и заливаем цементной стяжкой толщиной 5…7 см:
В результате из стяжки будут торчать отрезки труб длиной, необходимой и достаточной для присоединения радиаторов .
Важно! Если коллектор и радиаторы на одном этаже, то, скорей всего, коллектор окажется выше радиаторов. Поэтому в нём будет накапливаться воздух. Чтобы этого не было, на коллекторах – и на подаче, и на обратке – ставят автоматические воздухоотводчики .
Впрочем, на радиаторах для удаления воздуха тоже предусмотрены краны Маевского.
Ещё вариант монтажа лучевой системы:
Здесь коллектор на первом этаже или в подвале, радиаторы – на следующем этаже. В этом случае трубы от коллектора крепятся к стенам нижнего этажа, выводятся сквозь перекрытия к местам установки радиаторов.
Ещё одна схема лучевой системы отопления - коллектор работает на два этажа:
При такой схеме нужно озаботиться мощностью циркуляционного насоса – чтобы он был в состоянии прокачать теплоноситель на оба этажа. Лучше же установить отдельный коллектор на каждый этаж и для каждого поставить отдельный насос, чтобы можно было управлять каждым насосом независимо от второго.
Подытоживаем. Лучевая система отопления не портит внешний вид помещений и хороша по разным техническим параметрам. Так что, так что…
лучевая система отопления
Лучевая система отопления – это принцип организации отопления с несколькими контурами и индивидуальным подключением отдельных приборов. При этом управление системой может осуществляться из одного места.
Достоинства и недостатки
К числу достоинств лучевой системы относятся такие факторы:
Не лишена лучевая разводка системы отопления и отдельных недостатков:
- Система может быть исключительно двухтрубной, что влечет дополнительный расход материалов.
- Монтажные работы более сложны, чем в случае с последовательной схемой.
- Допускаются только цельные трубы без стыков, так как трубопровод прокладывается под стяжкой. Требование обусловлено повышенным риском протечек именно на стыках.
- Необходима покупка циркуляционных насосов для каждого контура.
Лучевая система своими руками
Прежде всего, понадобится начертить лучевую схему на бумаге. Здесь не обойтись без хотя бы минимальных навыков проектировщика и понимания основных принципов функционирования отопительной системы. При отсутствии опыта в проектировании можно заказать чертеж в проектной организации.
Тем, кто решил всю работу выполнить самостоятельно, рекомендуется разделить работу на несколько последовательных частей:
- Анализ характеристик помещения. Основное правило для прокладывания трубопровода – отсутствие чистовой отделки поверхности, так как трубы укладываются в стяжку.
- Определение местонахождения батарей. Устанавливать радиаторы нужно на стенах под окнами.
- Составление плана помещения. В нем указываются исходные данные, а именно: места, где установлены батареи и котел.
- План также должен содержать места прокладки труб и местоположение центрального распределительного коллектора.
- Указание предохранительной и запорной арматуры. К числу необходимого оборудования относятся манометры, термометры, краны Маевского, краны перекрытия и т.п. В плане необходимо перечислить все устройства и указать порядок их установки. Также понадобятся воздухоотводчики – по одному на каждый контур. Отводчики воздуха несут важную функцию – предотвращение образования воздушных пробок.
Коллекторная или лучевая разводка труб
Лучевая система отопления основывается на работе коллектора. Это устройство используется для передачи теплового носителя от центральной магистрали к локальным контурам. Коллектор (другое название – гребенка) выглядит как полая труба с патрубком для входа (выхода) теплоносителя. Также на коллекторе располагаются отдельные для каждого контура соединительные элементы.
Для работы лучевой системы необходимы две разновидности коллекторов:
- Входной. В комплект входит насос и распределительный клапан (двух- или трехходовой). Клапан оснащается термометром, вмонтированным в коллекторный корпус. После получения информации от термометра, клапан автоматически подмешивает горячую воду в холодный теплоноситель.
- Выходной. Когда теплоноситель прошел круг по контуру, он должен вернуться в котел, где будет разогрет вновь. Для сбора теплового носителя предусмотрен выходной коллектор. На патрубки можно установить дополнительные приспособления – балансировочные контроллеры расхода, которыми меняется температура воды и пропускные характеристики системы.
На неискушенный взгляд, может показаться, что коллектор не так уж и нужен, если распределение организовать при помощи тройников. Однако в таком случае не получится сделать систему стабильной: будут периодические сбои в работе оборудования.
Без использования наносов, регулирующей и распределительной арматуры увеличивается риск простаивания контуров при отсутствии циркуляции в них теплового носителя.
Выбор труб
Лучевая система отопления двухэтажного дома имеет ряд особенностей. Прежде всего, речь идет о месте установки коллекторов. Общий распределительный центр рекомендуется размещать сразу после выхода теплового носителя из котла. Весь комплекс основного оборудования обычно устанавливается в специально отведенном помещении – котельной.
В больших зданиях принято устанавливать сразу несколько распределительных коллекторов. Оборудование закрывается в специальные ящики. При этом в случае необходимости к нему имеется свободный доступ. Запрещена установка коллекторов в стяжке или под несъемными декоративными панелями.
Чтобы работа лучевой схемы была контролируемой и бесперебойной, применяется запорная, защитная и регулирующая арматура:
- Термометры и манометры. Такие устройства должны располагаться на выходе нагретого теплового носителя из котла. Кроме того, желательно иметь такие приборы в каждом коллекторе. Измерительные устройства позволяют осуществлять визуальный контроль над температурным уровнем воды в лучевой отопительной разводке.
- Защитная арматура. Речь идет, прежде всего, о кране Маевского и предохранительных клапанах, задача которых – стабилизировать показатели давления в системе.
- Запорная арматура. Устройства этой группы помогают при проведении ремонта и профилактики, так как при их наличии работы можно осуществлять без отключения системы. Необходимо лишь сократить приток теплового носителя в одном из контуров. Монтируется запорная арматура перед входным котельным патрубком, а также на всех коллекторах.Использование лучевой системы в условиях частного дома считается оптимальным способом организации отопительной системы. При этом нужно сделать поправку: применение такой системы полностью оправдано только в случае неэффективности стандартной схемы отопления. Поэтому на этапе планирования рекомендуется произвести расчеты для выбора лучшего варианта.
Использование лучевой системы в условиях частного дома считается оптимальным способом организации отопительной системы. При этом нужно сделать поправку: применение такой системы полностью оправдано только в случае неэффективности стандартной схемы отопления. Поэтому на этапе планирования рекомендуется произвести расчеты для выбора лучшего варианта.
Отопление – одна из наиболее расходных статей любой строительной сметы. Именно поэтому, вне зависимости от того, для какого здания требуется обустройство обогревательной системы (частый дом это или производственное строение), важно тщательно продумать каждый шаг, уделить внимание даже мелким деталям.
В частности, необходимо грамотно выбрать вариант разводки труб и сделать это таким образом, чтобы обеспечить наиболее эффективную, производительную и безотказную работу обогрева. Одним из наиболее современных методов разводки труб от генератора теплоты по зданию является лучевая схема или же ее вариация – комбинированно — лучевая.
Лучевая схема разводки трубопровода: особенности
Наиболее оптимально лучевая разводка системы отопления подходит для тех случаев, когда в доме несколько этажей или же имеется большое количество комнат. Таким образом, удается существенно повысить эффективность работы всего оборудования, гарантировать качественную теплопередачу, исключить лишние потери теплоты.
Принцип работы схемы обогрева, выполненной по коллекторной схеме, довольно прост, но в то же время, есть в нем и некоторые особенности. Так, например, лучевая схема отопления подразумевает установку на каждом этаже здания нескольких коллекторов, а уже от них организацию разводки труб, прямую и обратную подачу теплоносителя. Как правило, инструкция к подобной схеме разводки подразумевает установку всех элементов в цементную стяжку.
Элементы схемы разводки труб обогрева
Современное лучевое отопление – целая конструкция, которая состоит из нескольких основных элементов:
- Котел. Стартовая точка, агрегат, из которого подается теплоноситель в трубопроводы и радиаторы. Мощность техники обязательно должна соответствовать потребляемому отоплением количеству теплоты;
Совет. В отличие от других схем разводки труб отопления, лучевая подразумевает немного большие теплопотери. Это важно учитывать при расчете мощности генератора теплоты.
- Циркуляционный насос. Лучевая разводка отопления по своему устройству является закрытой и требует принудительной циркуляции теплоносителя. Именно для этих целей и используется специальный насос, который, создавая определенное давление, перекачивает теплоноситель, обеспечивая наиболее оптимальные температурные режимы, гарантируя эффективность работы.
При выборе циркуляционного насоса для коллекторной схемы разводки труб (этого также требует инструкция) следует обязательно учитывать массу параметров, начиная от высоты и длины трубопроводов (данные элементы создают гидравлическое сопротивление) и заканчивая материалами радиаторов.
Мощность насоса не является основным параметров (она определяет лишь количество потребляемой энергии) – внимание нужно обращать на скорость перекачивания жидкости. Данный параметр показывает, сколько теплоносителя сможет передать циркуляционный насос за определенную единицу времени;
Важно. Циркуляционные насосы для коллекторных схем теплого пола следует подбирать более тщательно. В частности, следует помнить о том, что в подобном обогреве нужно использовать более мощные устройства для перекачивания теплоносителя.
- Коллектор (гребенка). Не менее важная составляющая системы, чем тот же котел или насос, который и придает ей «лучистости». Коллектор (и это можно видеть на фото и видео) является неким распределителем, устройством, которое предназначается для централизованного обеспечения теплоносителем всех отопительных приборов.
Коллекторы для таких систем дополнительно могут снабжаться разнообразными терморегулирующими или запорно-регулирующими элементами, благодаря которым можно обеспечить определенный расход теплоносителя в каждой из веток (лучей) системы. К тому же, дополнительная установка автоматических удалителей воздуха и термометров позволяет наладить более производительную работу системы без лишних затрат.
Подбор того или иного типа коллекторов (а представлены они на отечественном рынке в большом ассортименте) производится по количеству подключаемых радиаторов или контуров обогрева. К тому же, различаются все гребенки еще и по материалам, из которых они изготовлены – это могут быть полимерные материалы, сталь или же латунь;
- Шкафы. Лучевая разводка системы отопления требует сокрытия всех элементов (распределительный коллектор, трубопроводы, запорная арматура) в специальные коллекторные шкафы. Такие конструкции являются довольно простыми, но в то же время функциональны и практичны. Могут быть как наружными, так и встраиваемыми в стены.
Выбор подводящих и отводящих труб
Перед началом каких-либо работ по обустройству системы отопления, важно определиться с основными параметрами труб. Для начала следует отметить, что выходы у котла, подводящей магистрали, а также вход у коллектора должны иметь одинаковые габариты. Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники.
Материалы труб подвода и отвода теплоносителя могут быть самыми различными, но лучше всего применять пластиковые изделия. Все дело в их практичности, простоте монтажных работ и доступности.
Совет. При выборе пластиковых труб для системы отопления важно обязательно учитывать их стойкость к негативному воздействию высоких температур и различных агрессивных сред.
Обустройство коллекторной схемы отопления с системой теплого пола
Лучевая схема отопления может эффективно работать с системами теплых полов. Но перед началом выполнения каких-то работ своими руками, важно знать основные особенности конструкции подобного обогрева:
- Коллекторы на всех контурах должны быть обязательно снабжены термостатическим клапанами и регуляторами расхода теплоносителя;
- В системе теплого пола при схеме разводки труб нужно использовать электротепловые приводы и термостатические головки. Таким образом, теплый пол сможет оперативно реагировать на изменения температурных режимов, поддерживать комфортабельную атмосферу в каждом помещении;
- Выбор вариантов распределительной системы. Может быть как типовой (выполнен по определенной стандартной схеме), так и индивидуальной. Лучше всего обращать внимание на индивидуальные системы, ведь в них котел работает в нормальном режиме, отсутствуют большие температурные перепады, горючее используется экономно. Следует отметить, что такие теплые полы с индивидуальной лучевой схемой разводки можно монтировать в любом здании.
Преимущества лучевой (коллекторной) схемы разводки трубопроводов
Если сравнивать лучевую систему отопления с более классическими (одно- и двухтрубными), то у нее есть просто масса преимуществ.
Среди наиболее значимых достоинств можно выделить:
- Возможность скрытой прокладки труб и всех составляющих элементов обогрева объекта;
- Отсутствие соединений (а значит и слабых мест) между отопительными приборами и гребенкой;
- Простота монтажа всех элементов, выполнение работ своими руками, даже без определенных навыков. Используется минимальное количество соединений, а потому сборка всех составляющих производится чрезвычайно быстро;
- Стабильность системы. При использовании лучевой схемы разводки отсутствуют вероятности гидравлических ударов. Особенно актуально при использовании дорогостоящей импортной сантехники с граничным давлением в 3 атм;
- Быстрая и эффективная замена поврежденных участков трубопровода без проведения сложных монтажных работ, разрушения конструкции бетонной стяжки. Достаточно просто отключить любой из лучей схемы и дефекты легко устраняться без нарушения режима работы всей системы;
- Доступная цена оборудования и всех составляющих;
- Упрощение проектирования и монтажа системы обогрева за счет использования труб одинакового размера, разведенных от «гребенки».
Заключение
Лучевая система отопления – эффективная, производительная и совсем недорогая (не говоря уже о безопасности и комфорте) разводка труб из всех, которые только имеются на отечественном рынке. Применять подобную схему можно в любом здании, начиная от частного дома и заканчивая крупным офисным центром, так как она универсальна, практична и отличается простотой монтажа.
Для дома нужно подобрать подходящую схему отопления, чтобы она надежно работала весь период эксплуатации, не была излишне дорогой. Схема разводки отопительных трубопроводов подбирается под конкретную планировку здания. На выбор влияют размещение котельной относительно других комнат, этажность здания, отапливаемая площадь, размещение комнат и их теплопотери и др.
Чтобы определиться с выбором подходящей отопительной схемы, рассмотрим какие системы отопления бывают, их достоинства и недостатки и области применения.
Начнем с самых популярных схем, которые применяются наиболее часто и рекомендуются специалистами для создания отопления в частных домах и квартирах. В них предусматривается установка насосов для циркуляции жидкости. Самотечную систему рассмотрим последней.
Попутная разводка отопительного трубопровода
«Попутка» является универсальной двухтрубной схемой разводки отопительного трубопровода. Подача (горячий трубопровод) от отопительного котла прокладывается по периметру всего здания и к нему последовательно подключаются радиаторы, а заканчивается она на последнем по ходу движения жидкости радиаторе.
Обратка начинается с первого радиатора, к ней попутно подключаются остальные радиаторы и она возвращает теплоноситель обратно в котел.
Из схемы видно, что для каждого радиатора суммарная протяженность подачи и обратки будет примерно одинаковой, поэтому все радиаторы работают в примерно одних и тех же гидравлических условиях.
Схема наилучшим образом подходит для больших площадей отопления, так как позволяет максимально упростить всю разводку для большого здания. В подающем трубопроводе и будет происходить некоторое снижение температуры жидкости, но в данном случае это не критично.
Диаметр основных труб требуется повышенный, в зависимости от подключенной к ним тепловой мощности, чтобы скорость теплоносителя не превышала максимальные рекомендуемые значения (0,7 м/с) при наибольшей нагрузке.
Это обстоятельство значительно удорожает систему, потому что большие фитинги дороже, попутка хоть и самая стабильная, но не самая дешевая.
Тупиковая схема включения радиаторов
Тупиковая схема состоит из двух или нескольких плечей (ветвей, направлений, тупиков…), приблизительно одинаковых по протяженности и по подключенной мощности радиаторов. В ней можно применить более тонкие трубы, так как длина плечей не большая, она ограничена по количеству радиаторов, что и делает систему дешевле.
Подача в каждом плече прокладывается до последнего радиатора, параллельно ей проводится и обратка до котла, или до стояка на каждом этаже.
Разводка может применяться и в маленьких дома и в больших, является универсальной и надежной, но лучше всего ее удается реализовать в домах небольших или средней площади – до 200 м кв. Что бы в каждом плече было не более чем по 5 радиаторов, тогда меньше проблем с их отладкой.
Важно соблюсти примерное равенство мощностей и гидравлических сопротивлений в каждом плече (по 5 а не 6 и 4). Разница в длине двух труб (подача и обратка) между плечами не должна превышать 20 метров.
Коллекторная (лучевая) разводка отопительного трубопровода
В центре дома устанавливается коллектор, к которому парами тонких трубопроводов (подача и обратка) подключаются все радиаторы.
Здесь трубы чаще прячутся под полом и недоступны для обслуживания, так как иначе выполнить разводу не представляется возможным. Недостатки – сложность прокладки трубопроводов с учетом теплоизоляции, трудность регулировки системы.
Обязательно должно быть примерное равенство гидравлических сопротивлений каждой ветви, отходящей от коллектора, иначе система будет разнотемпературной.
Схеме присущи сложность балансировки и не желательность изменения параметров системы «самостоятельно», так как каждая ветвь влияет на все другие подключения в коллекторе. Поэтому при неграмотной регулировке тепло может «пропасть» из какой-то комнаты.
Достоинства – меньшая стоимость, целесообразность монтажа при толстом пироге чернового пола, так как диаметры труб не большие. Отсутствие множества труб в видимой части интерьера.
Однотрубное отопление — «ленинградка»
Здесь действительно имеется экономия на длине трубопровода, но она не большая. Также один трубопровод большого диаметра, проложенный у пола (под полом в теплоизоляторе), меньше портит дизайн по сравнению с двухтрубными системами.
Радиаторы подключаются последовательно по длине трубопровода. Циркуляция жидкости в них за счет конвекции, за счет сопротивления в трубопроводе по длине подключения, которое создается искусственно уменьшением диаметра и др.
Каждый из радиаторов забирает энергию, охлаждая жидкость. В итоге к последнему радиатору приходит наиболее охлажденный теплоноситель.
Бороться с этим явлением можно уменьшая длину трубопровода, а также увеличивая диаметр труб, и создавая в нем большую скорость движения воды, уменьшая, таким образом, разность температур между подачей и обраткой (но скорость не может превышать допустимые значения по шуму для данного диаметра).
Также, по ходу движения жидкости просто увеличивают мощность радиаторов, чтобы компенсировать потери температуры. По сути, схема эффективно может применяться, лишь в небольших до 200 м кв. площадях на одно кольцо.
Система применяется не часто, так как проигрывает остальным по распределению энергии, потреблению электричества для создания скорости струи, а также из-за сложности регулировки и нестабильности работы, так как один радиатор влияет на работу других. Кроме того, система в итоге дороже из-за большого диаметра трубы.
Самотечное отопление
Сверхдостоинство самотечной схемы — не нужно электричество для движения жидкости. Кроме того, как правило, работа системы стабильна и безотказна.
Но она не может применяться на больших площадях, так как естественного теплового напора не хватает, чтобы вода циркулировала с должной скоростью, которая необходима для подачи нужного количества тепла к радиаторам. Обычная максимальная площадь одного этажа, где может быть применима самотечная схема — не более 150 м кв на 1 этаж.
К ней нельзя подключить дополнительные контура с насосами, например обогрев гаража или теплый пол.
Но при должной разности высотных отметок горячей и холодной воды, а также при больших диаметрах трубопровада, площадь может быть большей, что проверяется расчетом.
Также система самотеком обычно обходится дороже в 2 раза, чем схемы с насосом:
- Требуется большой диаметр трубопроводов и их фитингов для уменьшения гидравлического сопротивления.
- Как правило, применяются стальные трубопроводы, обеспечивающие этот самый большой внутренний диаметр, которые ржавеют и сложны в монтаже.
- Котел устанавливается в приямке (в отапливаемом подвале) чтобы быть ниже радиаторов, чем и создается напор от разности температур.
- Кроме того, наличие множества толстых труб, которые должны иметь определенную начальную и конечную высотные отметки, может значительно подпортить внутренний интерьер.
Схема востребована на удаленных дачах, в местах с нестабильным энергоснабжением, пользуется популярностью «по привычке», так как люди бояться отключений электроэнергии и т.п.
Какую схему отопления предпочесть
- Для большого дома чаще проектируют попутную схему разводки отопительного трубопровода, стабильную и простую.
- В домах поменьше чаще стараются сэкономить, и делается более дешевая, стабильно работающая, но несколько более сложная плечевая схема разводки. При этом плечи создаются приблизительно одинаковыми по характеристикам.
- Лучевая разводка отопления находит все больше сторонников в связи с применением высоких окон, обогреваемых полов, внутрипольных конвекторов. При этом создается вместительное основание пола в котором иногда дешевле проложить тонкие трубы к каждому обогревателю от единого коллектора на этаже.
- От «ленинградки» специалисты не в восторге из-за их нестабильной работы и сложности проектирования и налаживания. Не стоит усложнять, и искать проблемы «на ровном месте», это касается и отопления.
Если возможны перебои с электроэнергией, то для частного дома нужно приобрести и подключить элеткрогенератор, который должен быть в рабочем состоянии всю зиму. А если обеспечить работу системы не возможно, то в нее необходимо заливать незамерзающую жидкость.
Для твердотопливных котлов, которые не прекращают работу при отключении электроэнергии, насос системы отопления необходимо подключать к «бесперебойнику», чтобы обеспечивалась циркуляция жидкости несколько часов в аварийной обстановке.
А если этим всем заниматься не хочется, а электроэнергия не стабильна, то выручит самотечная система со своей схемой разводки. Правда она сгодится только на небольшой дом при ее создании придется потрудиться и излишне потратится.
Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?
Лучевая схема отопления
Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления – фото и видеоматериалы помогут в этом.
Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ:
- Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды;
- Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан;
- Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы;
- Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.
Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых – она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.
Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.
Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.
Лучевое отопление своими руками
Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.
Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов:
Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.
Коллекторная или лучевая разводка труб
Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.
Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов:
- Входной . Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
- Выходной . После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования – балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.
На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.
Трубы: требования к материалу
Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.
Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

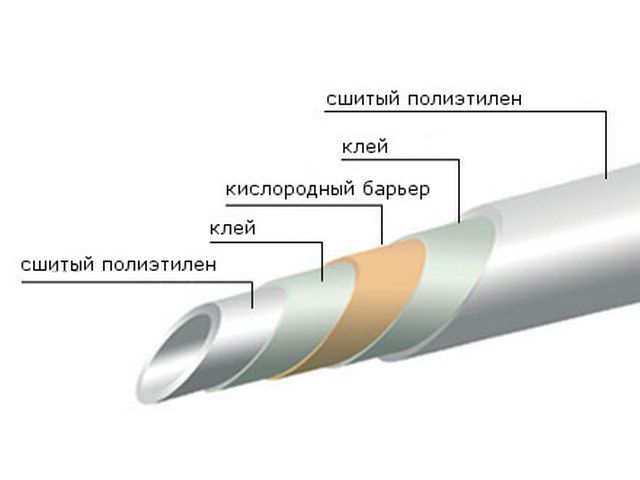

В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.
Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.
Помимо этого при выборе труб нужно обратить внимание на такие факторы:
- Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм;
- Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.
При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.
В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.
Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.
Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.
Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура:
- Манометры и термометры . Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами;
- Защитная арматура . К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления;
- Запорная арматура . Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.
