Необходимое оборудование для бассейнов. Система фильтрации воды в бассейне: типы и оборудование Оснащение бассейна самому

Для обеспечения работы, очистки и обслуживания бассейнов используется целый комплекс инженерных технологичных систем. Еще на стадии проектирования подбирается все необходимое оборудование для бассейнов, продумывается и рассчитывается его местоположение и монтаж. В зависимости от выполняемых функций оборудование подразделяется на несколько групп. Какие-то элементы занимаются накачкой и подачей воды, другие — ее обогревом и дезинфекцией, третьи служат для удобства использования бассейна.

Оборудование для бассейнов можно разделить на основное и дополнительное исходя из важности его назначения.

Оборудование для каркасных бассейнов не многим отличается от стационарного. Для каркасного бассейна также нужны фильтры, насосы, обеззараживающие устройства. Только состоит он из металлического каркаса, обтянутого пленкой ПВХ, и чаще всего используется на даче или в загородном доме в летний сезон.

Схема оборудования бассейна (нажмите для увеличения)

Схема оборудования бассейна наглядно показывает расположение всех ниже приведенных и описанных элементов.

Чем оснастить бассейн

Основное оборудование предназначено для обеспечения базовых функций бассейна. Оно отвечает за заполнение чаши водой, ее циркуляцию, фильтрацию, дезинфекцию и слив.

Системы фильтрации воды

Фильтровальная установка необходима для очищения воды

Фильтровальная установка в бассейне необходима, чтобы вода всегда оставалась чистой, прозрачной с голубым отливом. Если не использовать ее, то стоячая вода со временем станет мутной, начнет «цвести», как закрытый водоем или болото, а микроорганизмы будут размножаться неконтролированно и беспрепятственно. Фильтровальная станция очищает воду от пыли, грязи, листьев, микроорганизмов и всего, что могло нападать в открытый уличный бассейн. К тому же она контролирует показатели кислотно-щелочного баланса воды и уровень железа. Отклонение этого показателя от нормы может нанести вред кожному покрову человека или деталям и элементам самого бассейна.

Если бассейн имеет маленькие размеры, то фильтрацию воды необходимо проводить непрерывно. В большом бассейне фильтрацию можно проводить 1 раз в сутки. Мощность системы фильтрации и количество насосов рассчитывается исходя из объема воды.

Фильтровальная установка состоит из насоса для циркуляции воды и фильтровальной емкости. В зависимости от очищающего элемента фильтры подразделяются на однослойные, многослойные и картриджные.

Однослойные фильтры представляют собой фильтровальную камеру из полиэстра, армированного стекловолокном, в которой находится кварцевый песок. Песочная фильтрация очищает воду от мелких элементов и очень проста в обслуживании.

Многослойные фильтры очищают при помощи гидроантрацита и песка различных фракций. Позволяют избавиться от мути, посторонних привкусов и запахов, а также нерастворимых в воде частиц.

Картриджные системы фильтруют различными наполнителями: гранулированным или брикетированным углем, полипропиленовым волокном и другими наполнителями. Можно подобрать картридж с индивидуальным составом для подготовки и изменения качеств воды. К тому же, элементы таких систем легко заменить.

Теплообменники и электронагреватели

Для комфорта и удобства вода в бассейне для взрослых должна иметь температуру 25-26°С, а в детском бассейне — около 30°С.

Для обогрева воды до необходимой температуры используются три способа:

• Проточные электронагреватели;
• Солнечные коллекторы.

Модель теплообменника подбирают, ориентируясь на объем воды в чаше

Подключается к отопительной системе дома. Он состоит из колбы со змеевиком внутри, в котором курсирует теплоноситель. Вода омывает змеевик снаружи и нагревается. Мощность теплообменника подбирается в зависимости от объема воды. Максимальная мощность необходима только в самом начале обогрева, когда бассейн залит холодной водой. Теплообменник подключается после насосной и фильтровальной станции, но до системы хлорирования. Если вода слишком хлорированная или морская, то используют титановые теплообменники.

Схема подключения теплообменника в бассейн (нажмите для увеличения)

Преимуществом использования теплообменников является возможность обогрева большого объема воды и экономия на электроэнергии, если отопление дома устроено на газовом топливе.

Схема монтажа электронагревателя (нажмите для увеличения)

Проточные электронагреватели используются для обогрева непрерывного потока воды и устанавливаются в маленьких помещениях. Корпус этого прибора изготавливается из пластика, титана или нержавеющей стали, а ТЭН — из специального сплава нержавеющей стали. Мощность электронагревателя подбирается в зависимости от объема бассейна и может составлять от 3 до 18кВт. Реле защиты от перегрева, датчик давления, термостат и датчик протока уже входят в комплект электронагревателя, и это является неоспоримым преимуществом.

Использование солнечного коллектора позволит сократить расходы, но данная схема зависима от сюрпризов погоды

Солнечные коллекторы обогревают воду при помощи солнечной энергии. Они состоят из модулей, каждый из которых может нагреть до 30 м 3 воды. Установка коллекторов очень проста и не требует специальных знаний.

Насосы и их типы

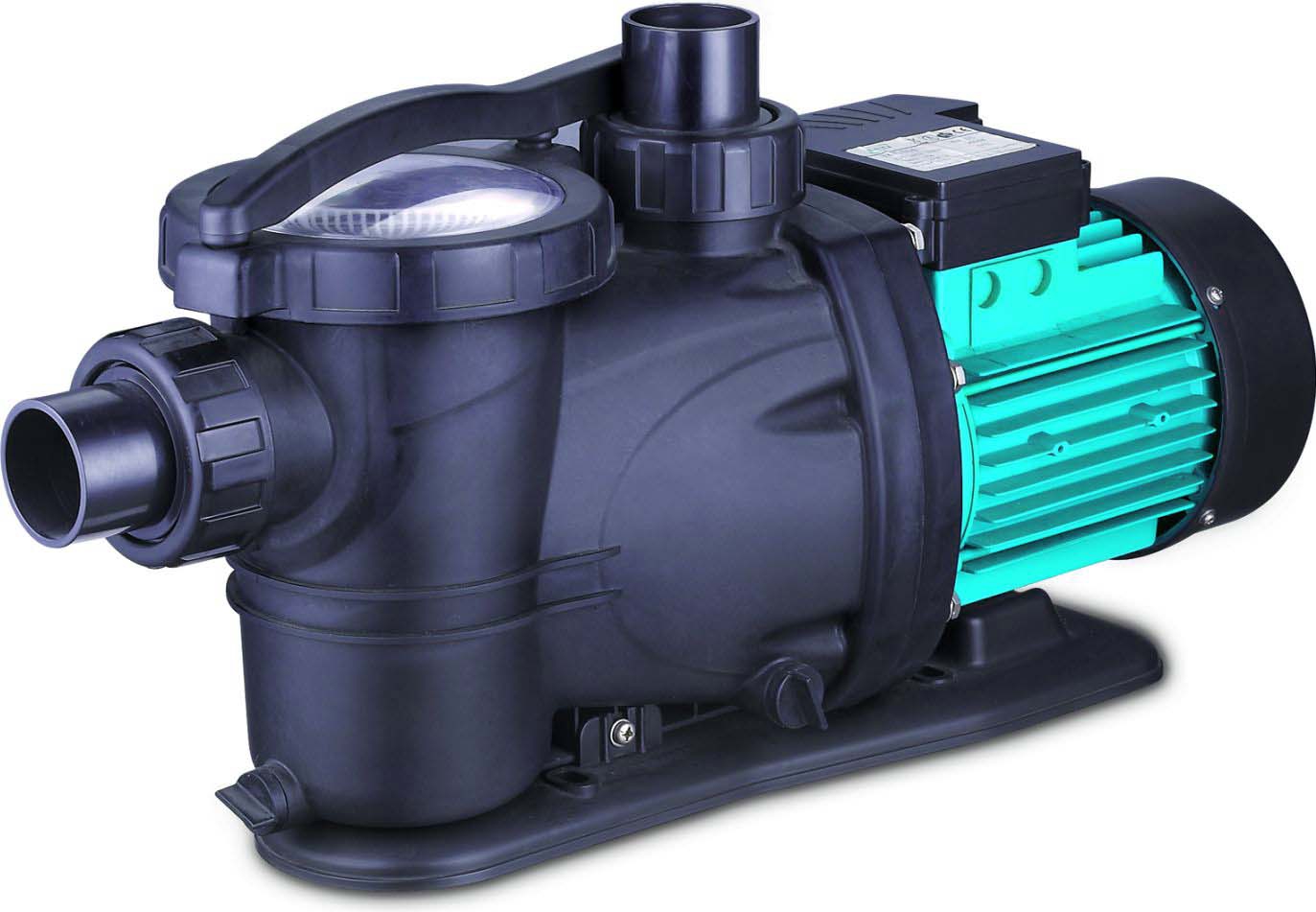

Для поддержания постоянной циркуляции воды в фильтровальной установке используется насос. Подбирается он в зависимости от многих факторов: объема бассейна и его назначения, типа системы фильтрации, расстояния подачи воды и многих других.

Насосы для личного (слева) и общественного (справа) бассейнов

Существуют самовсасывающие насосы, которые, находясь выше уровня воды, могут поднимать ее вверх, и насосы с нормальным всасыванием. В некоторых насосах есть префильтр, в других — его нет. Насосы с префильтром используются в фильтровальных установках, а насосы без него — для аттракционов, водопадов и гидромассажа. Для нормальновсасывающих насосов обязательно необходимо правильно подобрать диаметр трубопровода и следить за беспрепятственным всасыванием воды.

Блоки управления бассейном

Блоки управления контролируют и регулируют работу практически всех элементов бассейна:

• включают и отключают насосы, предотвращая холостой сухой ход и перегрузку при засорении фильтра;
• защищают электронагреватели от перепада напряжения в сети и перекоса фаз;
• поддерживают химические параметры воды в норме;
• плавно включают насосы для аттракционов, водопадов, аэромассажей, донных гейзеров и др.

Щитки управления программируются вручную на определенный режим работы.

Оборудование для обеззараживания воды

Дозаторы хлора самый распространенный вариант обеззараживания воды. Он монтируется в систему бассейна и самостоятельно контролирует уровень хлора в воде. С помощью рукоятки можно регулировать режим дозации.

Ионизатор для бассейна предоставляет возможность не дезинфицировать воду хлором

Ионизаторы очищают воду ионами меди и серебра. Это уменьшает потребность использования хлора.

Для очистки и дезинфекции воды начали использовать относительно недавно. Но этот способ приобрел популярность, так как вода после озонатора чистая и очень красивая.

— относительно новый способ дезинфекции. Вирусы, грибы, водоросли и одноклеточные погибают под действием ультрафиолета.

Трубы и форсунки, слив, скиммеры

Для соединения основных элементов бассейна и обеспечения их работы необходимы трубы, форсунки и сливы. Они могут выполняться из пластика или нержавеющей стали. Пластиковые — дешевле, а из нержавейки — долговечнее.

Скиммер для бассейна

Необходимы для забора воды с поверхности бассейна и фильтрации от пыли и грязи.

Схема оборудования с подключением скиммера (нажмите для увеличения)

Дополнительное оборудование для бассейнов

Дополнительное оборудование необходимо для обеспечения удобства и комфорта в использовании бассейна.

Это всевозможные приспособления для захода в бассейн, его укрывания на зиму, регулирования характеристик воздуха в помещении и др.

Лестницы и поручни

Функция лестниц и поручней очевидна. Чаще всего их изготавливают из отполированной нержавеющей стали. В глубоких бассейнах лестницы крепятся наверху, а нижняя часть прикручивается к стене. Лестницы обеспечивают безопасный спуск в чашу бассейна и подъем из нее.

Подводные осветительные приборы

Подводные светильники для бассейна

Освещение бассейна необходимо не только для красоты. Оно позволяет пользоваться уличным бассейном в темное время суток. Прожекторы и светильники монтируются в стены чаши.

Защитные покрытия для бассейнов

Защитное покрытие для бассейна

Бассейны укрывают на ночь, зиму или просто, когда уезжают надолго, чтобы в него не попадали грязь, листья и многое другое. К тому же, из закрытого бассейна уменьшается испарение воды.

Аттракционы: горки, водопады, гейзеры

Оборудуя бассейн для детей или просто веселого времяпрепровождения, можно использовать разнообразные аттракционы: горки, гейзеры, водопады и многое другое.

Ионизаторы, осушители воздуха

Осушители и ионизаторы воздуха используют для изменения уровня влажности воздуха в помещении, где оборудован бассейн. Воздух осушают для большего удобства.

Монтаж оборудования для бассейнов

Монтаж можно проводить только по заранее подготовленному проекту. Необходимо собрать оборудование, проверить все резьбовые и клеевые соединения, муфточки, краники и др. Залить бассейн водой и включить фильтровальную установку в режим «Промывка», а затем переключить на режим «Фильтрация». Если протечек не видно, значит, монтаж прошел успешно. Монтаж оборудования на стационарный бассейн лучше доверить специалистам, а с монтажом каркасного бассейна по силам справиться самостоятельно.

Бассейн на участке, во дворе собственного дома — сегодня далеко не редкость. Искусственные водоемы являются прекрасным местом для семейного отдыха, а в случае установки специального оборудования — еще и комплекс для оздоровления всего организма, занятий фитнесом и веселых детских развлечений. Установка технического оборудования позволяет поддерживать надлежащую чистоту воды, поддержание заданной температуры, сделать более комфортным сам процесс купания.

Какие виды оборудования потребуются для обустройства бассейна

Чтобы сделать свой бассейн максимально удобным потребуется установка дополнительного оборудования, условно оборудование можно подразделить на несколько групп:

1. Обязательное, к которому можно отнести лестницы, а также форсунки, систему фильтрации, скиммеры, при помощи которых будет выполняться очистка воды в бассейне.
2. Обеспечивающее должный уровень комфорта: освещение, устройства для подогрева воды, дозаторы химических реагентов, покрытия, павильоны, пылесосы.
3. Аквафитнес, аквапарк, акватерапия, предназначенные для повышения функциональности бассейна.

Поскольку владельцам бассейна придется решать приоритет установки дополнительного оборудования, то сначала желательно изучить назначение и принцип работы каждого из вида более подробно.

Какое купить оборудование для бассейна в первую очередь

Ответ на этот вопрос однозначный — обязательное, именно оно будет обеспечивать нормальное состояние воды в бассейне. В первую очередь — системы очистки воды.

как купить оборудование для бассейна — выбираем удобные лестницы

От того, насколько грамотно выбрана лестница в конечном итоге может зависеть комфортное пользование искусственным водоемом и даже ваше здоровье. Выбор лестниц следует сделать в период проектирования бассейна. Рекомендуется выбирать модели, ступеньки которых покрыты противоскользящим покрытием. Если предполагается, что в бассейне будут купаться дети потребуется установка дополнительной, детской лестницы. Большое значение имеет качественное освещение лестницы.

Одним из часто используемых вариантов является сооружение римской лестницы, конструкция которой интегрируется в дно бассейна. Закладку ее совершают при строительстве. Такая лестница очень удобна в эксплуатации, ступени ее не скользят, безопасный спуск обеспечивается наличием удобных поручней. Если дополнить лестницей требуется уже находящийся в эксплуатации бассейн, то можно:

• приобрести лестничку из нержавейки и прикрепить ее бортику,
• купить готовую римскую лестницу изготовленную из полимерных материалов, в продаже имеются модели разных цветов и размеров. Если бассейн имеет нестандартную форму потребуется приобретение дополнительных элементов сопряжения.

Купание в каркасном бассейне не оснащенном лестницей вряд-ли окажется возможным — такие модели бассейнов не заглублены. По форме лестницы для таких бассейнов похожи на стремянки и особым разнообразием не отличаются. Подобного типа лестницы используются для надувных бассейнов. При покупке лестницы для бассейна следует:

• учесть толщину бортиков бассейна и его глубину,
• проверить, имеется ли на стойках лестницы специальная защита для дна бассейна,
• убедиться в том, что ступени имеют противоскользяще покрытие.

проходы в бетон и форсунки

Форсунки — оборудование предназначенное для подачи воды в бассейн и перемешивания очищенной воды. Изготавливаются они из пластика и металла. Для скиммерных бассейнов используют стеновые форсунки, для переливных — донные.

Форсунки классифицируются:

• по назначению,
• материалу изготовления,
• по материалу изготовления и отделки чаши бассейна.

насосы для бассейнов — что следует учесть при выборе

К числу важного для бассейнов оборудования относятся насосы. Выбор насоса требует особого внимания — ведь служить ему придется много лет, возможно на протяжении всего периода использования бассейна.

Насосные системы для бассейнов подразделяются на:

• самовсасывающие, устанавливаемые над поверхностью воды, конструкция которых позволяет осуществлять подъем воды на высоту до 3 м;
• фильтрующие, производящие предварительную очистку воды от крупных частиц, при их покупке следует убедиться, что производительность фильтрующего блока не превышает производительность самого насоса, в противном случае качество очистки снизится, существует угроза быстрого выхода системы из строя;
• нормальновсасывающие, применяемые при обустройстве водопадов и аттракционов.

Приобретая насос с фильтром желательно убедиться, что устройство имеет производительность, достаточную для обслуживания существующего объема жидкости.

При одинаковом объеме бассейна для закрытого водоема потребуется насос меньшей мощности — вода в закрытом бассейне загрязняется медленнее.

скиммеры

Эти устройства также относятся к системам фильтрации и предназначаются для очистки верхнего слоя воды от всевозможного мусора, жировых пятен и т.п. Если отказаться от этих достаточно простых устройств, то в конечном итоге в водоеме образуются зоны застоя с высокой концентрацией химических реактивов применяемых в бассейне, вода в таких местах будут портиться быстрее

Наиболее простая конструкция скиммера — это бак с фильтром. Вода попадает в устройство через отверстие в боковой стенке, проходит фильтрацию и подогретая возвращается обратно в бассейн. Самому сделать скиммер достаточно сложно, лучше всего купить скиммер в специализированном магазине и самостоятельно установить его. Некоторые скиммеры обустроены дополнительными фильтрами грубой очистки, большинство моделей имеет одну систему фильтрации.

Скиммеры бывают:

1. Навесными, их крепят прямо на бортик бассейна, встраивание их в систему фильтрации не потребуется, используются чаще в надувных и каркасных бассейнах. Бесперебойную работу скиммера обеспечивают путем установки возвратной трубки. Устанавивать навесной скиммер в открытом бассейне следует с наветренной стороны, в таком случае в него будут попадать гонимые ветром упавшие листики, перышки, разный мелкий мусор. В условиях закрытого бассейна скиммеры рекомендуется устанавливать по всему периметру. Количество устройств рассчитывают по следующей формуле: общую площадь бассейна делят на 25. Если в бассейне имеются значительные глубины рекомендуется устанавливать дополнительные донные скиммеры, изготовленные из полипропиленовых сплавов.
2. Встроенными, их монтаж осуществляется в процессе сооружения бассейна, прямо в стены. Естественно, покупку встраиваемых скиммеров следует осуществить еще перед началом строительства. В бассейнах с большим объемом воды следует устанавливать именно такие модели — они имеют высокую эффективность и большую производительность, очистка воды в бассейне при помомощи таких устройств будет полноценной.

фильтр для бассейна

Фильтрация воды крайне необходима для того, чтобы ликвидировать химические окисления и загрязнения. Также стоит правильно рассчитать гидравлику в бассейне — она будет способствовать лучшему удалению взвесей и перемешиванию воды.

Наиболее часто для фильтрации бассейнов используют фильтры на песочной основе. В состав такого оборудования входит: насос, емкость для фильтрации из стали или полиэстера, клапана с несколькими функциями для выполнения регулировки режимов работы и материала для фильтрации (кварцевый гравий или песок).

Стоимость установки такого рода неодинакова и зависит от мощности, используемых материалов и фирмы-производителя. К недостаткам песочных фильтров следует отнести необходимость очистки баков путем их промывки большим количеством воды. Если использование воды лимитировано, то такие фильтры устанавливать не рекомендуется. Кроме песочных существуют еще фильтры-картриджные и диатомовые земляные. Стоимость таких фильтровальных систем выше, чем песочных. Диатомовые фильтры обустроены специальными картриджами, покрытыми порошком из планктона.

Эффективность очистки воды при их применении достаточно высокая, они способны задержать частицы порядка 3-5 микрон. Такие фильтры нуждаются в систематической очистке и замене диатомовой смеси. Кроме того, замененные решетки потребуется утилизировать определенным образом, как такие, которые могут быть опасны для человеческого организма.

Картриджные фильтры -это конструкция из нескольких цилиндрических картриджей из полиэстра. Пока фильтр не загрязнился он способен удерживать мельчайшие частицы, находящиеся в воде. Для очистки картриджей потребуется всего-лишь промыть их теплой водой с очищающими средствами. В случае потребности в любом магазине, занимающемся реализацией оборудования для бассейнов.

Комфортное оборудование

После установки обязательного оборудования можно перейти к выбору комфортного, совершенствовать свой бассейн можно постоянно.

покрывала для бассейнов

Покрывало — это своеобразное покрытие, которое предназначено для уменьшения количества водных испарений с зеркальной глади и для предотвращения понижения температуры воды в бассейне. В продаже имеются готовые плавающие покрывала. Их размеры стандартны и подходят для накрытия сборно-разборных овальных и круглых бассейнов.

Для бассейна прямоугольной формы, покрывало придется вырезать. Нужный размер стоит рассчитывать исходя из стандартной ширины (5,9 м) рулона материала для покрывала. Процесс разматывания и сматывания изделия станет удобнее и легче, если к покрывалу прикрепить специальные ролики. Покрывало из брезента. Чаще всего используют в зимний период, а также для защиты бассейна от попадания крупного мусора в периоды продолжительного неиспользования.

пылесосы для бассейнов

Идеально подходит для очистки стенок и дна бассейна от мусора и грязи. Прост и легок в использовании. В специализированных магазинах, данный товар представлен двух видов: ручной и автоматический (робот). Перед началом работы ручной пылесос подключают к специальному отверстию к установленной системе фильтрации воды.

При использовании робота-пылесоса никаких подключений производить не надо. Его система оснащена и фильтром и насосом. На роботе необходимо установить нужную программу, подключить к системе питания, погрузить в воду. По истечению определенного времени можно принимать работу. Весь мусор и грязь, как со стенок, так и с дна бассейна, робот уберет самостоятельно.

теплообменники

• теплообменников,
• проточных электронагревателей,
• солнечных коллекторов.

Модель нагревателя выбирают в зависимости от объема воды. Естественно, что более экономной является система обогрева от солнечных коллекторов — она не требует расхода электроэнергии.

Система состоит из модулей, каждый из которых может нагреть до 30 кубометров воды, но, к сожалению, полностью зависит от погодных условий.

Как сделать солнечный коллектор своими руками смотрим на видео:

К преимуществам теплообменников можно отнести возможность бесперебойного нагрева воды в чаше бассейна, особенно выгоден вариант в том случае, если загородный дом отапливается природным газом. Теплообменники подключаются к отопительной системе дома, вода нагревается за счет работающего газового котла.

Отдача тепла, поступающего из котельной происходит через змеевик, проходящий в теплообменнике сквозь конструкцию. заполненную более холодной водой из бассейна. Процесс нагрева воды и поддержания ее температуры на уровне заданной производится при помощи термостата.

Использование электронагревателя целесообразно только в маленьких бассейнах, расчет мощности системы нагрева может составлять 3-18 кВт.

обеззараживание воды

Физическая очистка воды дополняется:

• химической — при помощи специальных реагентов,
• озоновой,
• электролизной,
• путем обработки ультрафиолетом.

Чаще всего применяется метод хлорирования воды. Установка специальных дозаторов позволяет контролировать уровень реагентов в воде, режим дозирования при необходимости регулируется. Ионизаторы очищают воду путем насыщения ее ионами серебра и меди.

Озонирование применяется совсем недавно, но уже успело стать популярным — вода после обработки становится хрустально-чистой.

Применение ультрафиолетовых излучателей позволяет избавиться от всех видов микроорганизмов, вирусов, грибков, одноклеточных, от их воздействия погибают даже водоросли.

О химии для очистки воды более подробно:

освещение

Подсветка бассейна — это не только придание ему особых декоративных качеств, но и повышение функциональности — купаться в подсвеченном водоеме станет возможно и в ночное время. Поветку воды выполняют специальными подводными прожекторами. Для таких условий потребуется монтаж светильников с водозащитной системой, подключение их должно осуществляться через понижающие трансформаторы и УЗО.

В последнее время популярность приобретают светодиодные герметичные ленты, позволяющие воплотить в реальность оригинальные проекты освещения.

климат в бассейне закрытого типа

Для бассейнов закрытых очень важным моментом является возможность поддержания оптимального климата, т.е. температурно-влажностного режима. Баланс может достигаться двумя путями:

• путем установки приточно-вытяжной вентиляции, мощность которой позволяет выполнять поставку достаточного количества прогретого свежего воздуха,
• установкой систем осушения воздуха, которое достигается путем циркуляции его внутри самого помещения.

Использование приточно-вытяжной вентиляции с приходом холодов становится невыгодным — для подогрева воздуха будет требоваться большое количество газа или электроэнергии, что существенно повысит эксплуатационные расходы.

Аквафитнес, аквапарк, акватерапия

Именно эти виды дополнительного оборудования для бассейна способны сделать пребывание в нем более интересным и полезным. Хотя встраиваемых и навесных устройств, способных превратить обычный бассейн в веселый аттракцион существует множество, наиболее популярным остается противоток, позволяющий создать искусственную реку с сильным течением. Плыть по такой реке можно бесконечно долго, оставаясь при этом на месте и не совершая каждые пару минут утомительные развороты. Это отличный тренажер для тех, кто хочет держать в тонусе мышцы и поддерживать оптимальный вес тела.

Не менее привлекательным моментом будет установка массажных форсунок, подводныых гейзеров, водопадов, горок и трамплинов. Но выбирая оборудование следует учитывать вид бассейна, к примеру — в маленьком, незаглубленном каркасном водоеме установить трамплин невозможно, зато вполне реально выполнить установку разнообразные горок, фонтанов, детям эти изменения очень понравятся.

Важным элементом плавательного бассейна являются инженерные решения по вентиляции и осушению воздуха. Система микроклимата бассейна призвана решать две задачи – контролировать влажность воздуха и создавать воздухообмен.

Зачем нужна вентиляция в бассейне?

В бассейне с открытой поверхности воды и обходных дорожек испаряется большое количество воды. Это приводит к переувлажнению воздуха и насыщению его химически веществами, применяемыми для обработки воды.

Человек в помещении с высокой влажностью быстро утомляется и чувствует себя дискомфортно.

К тому же если влажность не контролировать, получаем следующую ситуацию:

• Выпадение конденсата на стенах и окнах
• Образование плесени и грибков в сырых местах
• Разрушение строительных конструкций

Чтобы этого избежать и напротив, поддерживать микроклимат в бассейне свежим и здоровым, применяются следующие системы:

1. приточно-вытяжная вентиляция
2. приточно-втяжная вентиляция + осушитель воздуха

Приточно-вытяжная вентиляция за счет воздухообмена одновременно осушает воздух в бассейне и проветривает помещение.

Осушитель выполняет только функцию осушения, поскольку работает в режиме рециркуляции (без подмеса наружного воздуха).

Рабочие параметры

Для обеспечения оптимального микроклимата, в зависимости от типа бассейна, рекомендуется устанавливать следующие температуры воды:

Относительную влажность в бассейнах принимают в диапазоне от 45 до 60 %.

Расчет вентиляции в бассейне

Расчет системы вентиляции и осушения в бассейне начинается с определения количества избыточной влаги испаряющейся с поверхности воды.

Интенсивность испарения зависит от температуры воды в бассейна, температуры воздуха в помещении, от активности пловцов и отдыхающих и т.п.

Сделать онлайн-расчет влаговыделений в бассейне, определить производительность системы вентиляции и осушения, а также узнать примерные затраты тепловой и электрической энергии можно воспользовавшись, представленным ниже, онлайн-калькулятором.

Онлайн-калькулятор расчета вентиляции в бассейне

Свернуть

Введите параметры для расчета

Площадь зеркала воды, м²

Кол-во посетителей, чел

Температура воды, ℃

Смотрите табл. 1

Температура воздуха, ℃

Выберите тип бассейна

Общественный

Аквапарк

Выберите регион

Выбрать -

Выберите систему микроклимата

Вентиляция

Вентиляция+осушитель

Введены не все данные!

Осушители воздуха

В бассейнах применяются, как правило, осушители конденсационного типа. Основные элементы конденсационного осушителя это - компрессор, испаритель и конденсатор, соединенные между собой в общий холодильный контур. Влажный воздух, сначала охлаждается и одновременно осушается в испарителе, далее подогревается в конденсаторе, затем возвращается в помещение и так по кругу.

По конструктивному исполнению осушители для бассейнов бывают настенного и канального типов. Настенный осушитель монтируются на стене в самом бассейне или в соседнем помещении.

Канальный осушитель монтируется в подсобном помещении - это может быть чердак, раздевалка, подвал - и соединяется с бассейном сетью воздуховодов. Расстоянием от канального осушителя до бассейна определяется напорной характеристикой вентилятора, но как правило, не превышает 20-25 метров.

В канальный осушитель можно организовать подмес свежего воздуха, добавив осушителю функцию вентиляции. Только важный момент: подготовку наружного воздуха (очистку, подогрев) должна проводить отдельная приточная установка. Если наружный воздух попадет в осушитель без предварительного подогрева, тогда при смешивании холодного и теплого потоков произойдет конденсация влаги. А неконтролируемая влажная среда в канальной вентиляции – это опасность размножения бактерий, что не есть хорошо.

Плюсы и минусы осушителей воздуха применительно к бассейнам следующие:

Плюсы:

• Простота монтажа
• Экономия энергии на отопление. Осушитель не связан с улицей, все тепло остается в помещении

Минусы:

• В бассейне где работает только осушитель (без вентиляции), как правило, жарко и душно. Вызвано это тем, что воздух из осушителя выходит перегретый. Данный фактор является относительным плюсом зимой, но критичным минусом летом.
• Нет свежего воздуха – осушитель работает в режиме рециркуляции (подобно кондиционеру), т.е. перерабатывает один и тот же воздух
• Настенные осушители работают порой, относительно, шумно
• Высокий расход электроэнергии в теплый период года

В целом, вентиляция и осушители решают в бассейне одну и ту же задачу - снимают избыточную влажность. Только вентиляция предлагает, при этом, более качественный микроклимат, поскольку, еще и проветривает помещение. Часто эти системы работают совместно, взаимно дополняя друг друга.

Схемы вентиляции бассейна

Выбор оптимальной схемы вентиляции для бассейна зависит от нескольких факторов: размеров бассейна, графика его работы, архитектурных особенностей, количества электрической и тепловой мощности и т.п.

Климатические системы для бассейнов можно разделить на два типа:

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция + осушитель воздуха

Применение только осушителя в бассейне, без продуманной вентиляции, зачастую не дает ожидаемого результата.

Существует несколько основных схем организации микроклимата в бассейнах.

Схема №1 Приточно-вытяжная вентиляция

Классическая схема приточно-вытяжной вентиляции бассейна, которая одновременно решает две задачи: проветривает помещение и контролирует влажность. Для экономии тепловых и электрических ресурсов в зависимости от влажности меняется производительности вентиляции или применяется рециркуляция.

Простая и эффективная система по принципу «ничего лишнего».

В основом, применяется в небольших бассейнах с площадью зеркала воды до 20 м².

Схема №2 Приточно-вытяжная вентиляция + осушитель воздуха

В этом случае приточно-вытяжная вентиляция обеспечивает санитарный (минимальный) воздухообмен, а осушитель воздуха контролирует влажность. Оптимальная схема с точки зрения функциональности, надежности и экономии. Применяется в бассейнах с площадью зеркала воды до 40 м²

Схема №3 Приточно-вытяжная вентиляция с рекуперацией тепла

Вентиляцию и осушение воздуха обеспечивает единая приточно-вытяжная установка. Пластинчатый рекуператор экономит до 70% энергии на нагрев приточного воздуха.

Также, для экономии ресурсов применяется снижение производительности установки в зависимости от влажности или частичная рециркуляция.

Данная схема в силу своей экономичности и относительной простоты применяется в бассейнах всех типов.

Схема №4 Приточно-вытяжная вентиляция + рекуперация тепла + тепловой насос

В этой схеме применяется климатическая установка, с многоступенчатой системой утилизации энергии. Самая высокая на сегодня экономичность (до 90%) поскольку применяются все возможные способы возврата тепла - от рекуперации (возврат тепла) до рециркуляции (повторное использование воздуха). В установку встроен осушитель воздуха - он же тепловой насос. Данные установки применяется в частных бассейнах категории «люкс», спортивных и общественных бассейнах, аквапарках и т.п.

Цены и сроки работ

Каждый объект имеет свои особенности. Поэтому, точно обозначить цену вентиляции для того или иного бассейна сложно.

В среднем, стоимость приточно-вытяжной вентиляции бассена с набором классических функций + контроль влажности, из расчета «под ключ» составляет от 10 до 20 тыс. руб. за 1 м2 площади зеркала воды.

Работы «под ключ» включают в себя: проектирование, поставку оборудования и материалов, монтажные и пусконаладочные работы.

Сроки монтажных работ напрямую зависят от площади объекта. Например, монтаж вентиляции в частном бассейне с площадью зеркала воды от 15 до 70 м2 занимает, как правило, от 2 до 5 недель. Установка вентиляции в общественном бассейне потребует 5 недель и больше.

Оборудование для вентиляции бассейна зачастую поставляется или производится под заказ. Средний срок поставки/производства климатической установки для бассейна составляет от 4 до 7 недель.

Оборудование

Вентиляционное оборудование для бассейнов отличается от оборудования обычной вентиляции. Главные отличия - антикоррозийная защита оборудования и корпуса от агрессивной среды воздуха бассейна и особенности системы автоматики.

Вентиляционные установки для бассейнов можно условно разделить на два типа: приточно-вытяжные установки и приточно-вытяжные установки со встроенным осушителем.

Требования покупателя к оборудованию по вентиляции бассейна известны: оптимальная производительность, качество, энерго-эффективность, по возможности компактность и мало-шумность. Бассейн ведь строится не каждый год и требуется сделать правильный выбор.

Дело в том, что сегодня делать качественное оборудование научились многие. Как показывает практика последнего времени, поломка техники по причине заводского брака – редкость. Зачастую оборудование выходит из строя или из-за неправильного монтажа-пусконаладки, или из-за отсутствия элементарного сервисного обслуживания (той же замены фильтров). К слову, замену воздушных фильтров в системе вентиляции бассейна необходимо проводить не реже 1 раза в квартал.

Из наиболее известных производителей оборудования для вентиляции бассейнов можно выделить бренды: Menerga (Германия), Frivent (Австрия), Sistemair (Швеция), Danterm (Дания), Komfovent (Латвия), Breezart (Россия). И это далеко не полный перечень.

Отопление бассейнов

Отопление бассейна лучше всего делать водяным - с конвекторами или радиаторами в качестве отопительных приборов. Отлично зарекомендовал себя в бассейне «теплый пол». Преимущества водяной системы отепления известны – это бесшумность, простота в эксплуатации, минимум занимаемого пространства, относительно низкая стоимость.

Если, сделать водяное отопление не получается, по тем или иным причинам, можно применить воздушное отопление, совместив его с приточно-вытяжной вентиляцией и системой осушения в единый отопительно-вентиляционный агрегат. Воздушное отопление, также имеет свои преимущества - это высокая скорость прогрева помещения, выравнивание температуры по высоте, отсутствие в помещении отопительных приборов.

Если вы приняли решение установить на собственном приусадебном участке либо в доме бассейн, то необходимо будет также установить оборудование для него. Но вначале следует разработать такую важную часть, как схема оборудования. Фильтры непременно должны присутствовать в любых бассейнах, особенно детских. Таким образом, вода в детских будет постоянно подвергаться очистке. Если монтаж фильтров уже осуществлен, то невозможно их потом переместить, поэтому их необходимо устанавливать с наружной стороны.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство - жидкий газон AquaGrazz .

Различают следующие типы наиболее популярных бассейнов:

1. Бетонный является классическим решением, где в качестве фундамента взят монолитный бетон с отделкой при помощи мозаики. Это отличное решение как для огромных общественных, так и для домашнего на даче.
2. Стеклопластиковый является удобным сезонным вариантом либо с эксплуатацией в течение всего года детским бассейном, который накрывается с помощью павильонов любой формы.
3. Пленочный вариант представляет собой стационарную железобетонную чашу, у которой имеется отдельная пленка ПВХ разных оттенков. Его можно использовать не один год. Этот вариант является наиболее выгодным, с экономической точки зрения. В сравнении с первым типом, строительство такого детского бассейна проходит в значительно более короткие сроки.
4. Полипропиленовый является стационарной конструкцией, у которой имеется чаша из полипропилена. Производство такого бассейна возможно практически любых конфигураций и размеров. Срок службы его не уступает вышеперечисленным вариантам. Главные достоинства - сроки строительства и доступная цена.

Для детского лучше остановить свой выбор на овальной либо круглой форме конструкции с системой очистки.

Тип бассейна

Рассмотрим основные этапы такого важного процесса, как строительство бассейнов:

1. Вначале необходимо определиться с размером, формой и глубиной, а также его внешним видом.
2. Схема является самым важным этапом при таком процессе, как строительство чаши. Если схема была составлена максимально точно и подробно, то можно будет переходить к строительству и монтажу. На данном этапе можно внести кое-какие корректировки во внешний вид. Также вы сможете подобрать оптимальное оборудование для спортивных, для очистки воды, надежную гидроизоляцию и качественный отделочный материал.
3. Монтаж – на данном этапе осуществляются основные работы, включающие в себя строительство котлована, обустройство наружной гидроизоляции, строительство чаши, монтаж закладных деталей, среди которых освещение и так далее, и монтаж главных инженерных систем таких, как водоснабжение, системы очистки воды и прочие. На этом монтаж завершается.
4. Отделка является облицовкой декоративными материалами, установкой дополнительного оборудования и деталей для освещения под водой и многого другого.
5. Пусконаладочная работа является завершающим этапом, когда осуществляются заключительные испытания и заказчика обучают правилам применения и ухода за сооружением.

Оборудование для бассейна

Если вы решили установить фильтры для очистки воды детских вариантов, то непременно установите фильтрующие детали. В качестве оборудования для очистки воды могут служить гидроантрациты. Они предназначены для того, чтобы наполнить фильтры саун. Фильтры следует менять примерно один раз в несколько лет.

Клапан необходим для промывки, для уплотнения фильтрующего наполнителя и для улучшения циркуляции воды, клапаны применяются во время спускания жидкости в сооружение. Жидкость в чашу сливают, применяя следующие уровни: скиммер и с помощью донного слива. Для слива жидкости пригодится такое оборудование, как форсунок. Его также используют при обустройстве саун. Размер и конфигурация определяют, какое количество элементов будет применено во время установки оборудования для бассейна. Удобство его использования определяется потребностью согревания жидкости.

Нагреватели жидкости являются обязательным оборудованием как для бассейнов, так и для саун. Нагреватель у саун подключается к электричеству. Он должен быть обязательно трехфазным.

А автоматический щиток состоит из таймера, контакторы, а также иной техники. Во время включения теплообменник нагревается и жидкость тоже. Его изготавливают из стали. Рассмотрим поподробнее оборудование. Чтобы вода все время прибывала в чашу, необходимо использовать такое оборудование, как скиммер, к которому подключается водный пылесос . С помощью такого пылесоса облегчается очистка бассейнов и саун.

Кроме того, для обеспечения отличного слива жидкости из саун и бассейнов, нужно установить специальное оборудование, дренажи:

• это решетка дренажа, которая может иметь форму круга или квадрата;
• для того чтобы влить воду в бассейн, применяется форсунок. Он похож на декоративное отверстие;
• трубы делают из ПВХ.

На этом оборудование не закончилось. Их невозможно представить без осветительных приборов. Отличным вариантом будут разные соединительные фурнитуры. Разместить подсветку - значит, создать безупречный декор.

Можно выбрать прожекторы - встроенные или навесные. Благодаря подсветке воды можно получить сказочное украшение. На сегодняшний день наиболее востребованными светильниками являются волоконнооптические. Для их производства используют кабели с рассеивателями. Кабель можно установить различными способами. Не нужно бояться, кабель не является электрическим и не проводит ток.

Кроме того, как источник освещения можно использовать металлогалоидные лампы. Они довольно экономичны и срок службы у них очень долгий. Мощность подобной лампы достигает 160 ватт, а срок годности – примерно 6 лет.

Световолоконные кабели можно выбрать любых диаметров: в зависимости от диаметра световой поток бывает совсем разным. Таким образом, если размер больше, то свечение тоже. Кабель лишь обрабатывается, благодаря чему обеспечивается равномерное освещение по всей поверхности длины. Ярчайшее освещение с боковых сторон кабеля тоже напрямую зависит от диаметра. Также владельцы дач могут обустроить территорию под своим бассейном подводными светильниками, которые обеспечат отличное освещение всей глубины воды. Число светильников можно определить по своему желанию. Всю гладь воды можно подсвечивать посредством около 8 осветителей, или можно сделать определенно направленный поток освещения несколькими светильниками.

Ваш бассейн можно к тому же дополнить специальными устройствами, которые предназначены для гидромассажа либо создания на поверхности воды искусственных течений. Подобная техника дает возможность человеку, который плавает в воде, получать нагрузку, несмотря на размеры самой чаши сооружения.

После получасового купания одного человека в бассейне, в воду добавляется около 30000 микроорганизмов, плюс к тому — частички кожи, волосы. В открытых бассейнах добавляется еще и пыль, листья, разные мелкие насекомые. Весь этот «компот» служит отличной пищей для развития микроорганизмов. Раньше проблема решалась или полной заменой воды, или заселением живности, которая питалась микроорганизмами.

Сегодня менять регулярно воду дорого, а плавать с живностью мало кто захочет. Выход один — организация циркуляции воды и ее очищение при помощи фильтровальных установок. По способу отбора воды бассейны бывают двух типов: переливные и скиммерные. В любом из них воду для очистки берут из верхней части и со дна. Забор со дна происходит одинаково, а вот с поверхности по-разному.

В переливных бассейнах выплеснувшаяся из чаши вода попадает в специально устроенные стоки, которые направляют ее в бак, а уже оттуда она подается для фильтрации. В этом и состоит их особенность: водяное зеркало находится на одном уровне с бортиком. Так как большая часть загрязнений находится в верхнем слое, то и в сток попадает самая загрязненная ее часть. Но при отсутствии движения в бассейне нет поступления воды, а следовательно, и она не чиститься. Эта схема подходит для стационарных бассейнов. Для она неприменима.

В скриммерных бассейнах специальные всасывающие отверстия располагаются в верхней части стенок. Если сооружение не стационарное, то скриммеры вешают на бортик, погружая на небольшую глубину. При таком типе забора водяное зеркало находится ниже верхнего края бортика на 20-30 см. При таком типе отбора воды на очищение тоже есть свои недостатки: с поверхности плохо удаляются загрязнения, так как всасывающие форсунки находятся ниже.

В любом случае часть загрязнений оседает, выпадая в осадок на дне. Для удаления этого осадка нужно отбирать воду и снизу, а затем подавать ее на фильтр. Для этого на дне устраивается как минимум, одно водозаборное отверстие. Количество отверстий зависит от количества воды в бассейне, уровня загрязненности и интенсивности использования. При этом должно соблюдаться правило: из верхних слоев подается на фильтр 75% воды, через донный водозаборник – 25%.

Дополнительная функция донных отверстий — слив воды в бассейне. Такая процедура нужна, если он консервируется на зиму, требуется капитальная очистка и дезинфекция.

Вода из бассейна поступает на предварительный фильтр грубой очистки, затем циркуляционный насос подает ее на фильтрующую станцию, где происходит более тонкое ее очищение. Далее в системе может быть установлено устройство для подогрева воды, а также устройство бактериальной очистки (хлоргенератор или озонатор). После всех манипуляций чистая и теплая, она попадает в чашу.

Расположение зон ввода зависит от типа бассейна. При заборе через скриммеры очищенную воду подают через отверстия, расположенные на противоположной от скиммеров стене, а в переливных – на дне. Такое расположение зон впрыска воды способствует тому, что вода циркулирует равномерно по всему объему, а значит, и лучше очищается.

Расчет мощности насоса

Эффективность системы очистки обеспечивается насосом: он гоняет воду по кругу. Их параметры подбираются исходя из объема бассейна, количества купающихся и времени, на протяжении которого будет он включен в сеть.

В небольшом искусственном водоеме домашнего пользования жидкость за сутки должна прокачиваться через фильтры 3-5 раза. По этим параметрам и определяете необходимую производительность насоса. Только учтите, что работать оборудование будет не 24 часа (это же не общественный бассейн), а не более 5-12 часов. Так что его мощности должно хватать, чтобы за это время вода как можно большее количество раз прошла очистку.

Например, в бассейне 10 м 3 воды. Работать оборудование будет 4 часа. 10м 3 прокачиваться будут четыре раза за время работы. Получается, что 40 кубометров должны «прокачаться» за 4 часа. 40 м 3 / 4 часа = 10 м 3 /час. Получается, что для решения поставленной задачи нужен насос и фильтр, которые могут обработать не менее 10 кубов за час. Это и есть необходимая производительность насоса для данного бассейна с таким режимом работы.

Типы фильтров для бассейнов

Для очистки воды в бассейне служат фильтры. Их различают по используемому для фильтрации материалу. Бывают они:

• механические,
• химические,
• комбинированные,
• электрофизические.

Механические фильтры

В качестве фильтрующего элемента используется обычно песок, специальная мембрана (тканая или нет), активированный уголь. Их принцип действия прост: проходя через слой песка, мембрану или слой угля, большая часть загрязнений на них и оседает. На выходе имеем воду без большей части примесей, которая возвращается в бассейн. Это вариант очистки воды без химии, но приемлем он только для небольших объемов воды: не более 10 м 3 .

В зависимости от используемого материала для фильтрации механические фильтры бывают:

Электрофизические фильтры для бассейнов

Электрофизические фильтры для бассейнов появились не так давно. Они используют для очищения озон, ультрафиолетовое излучение, ионы меди и серебра.

Очистка воды в бассейне озоном — один из самых безвредных и экологичных способов. В процессе используются мощные окислительные способности озона, который проходя через воду, уничтожает все бактерии, не изменяя при этом состав воды. В процессе реакции озон возвращается в атмосферу.

Преимущества этого метода:

• Большая окислительная активность озона уничтожает практически все вредоносные организмы.
• При обработке в воде увеличивается количество кислорода, что приводит к отсутствию запахов.

Неплохо, но есть и существенные недостатки:

• Для проведения озонирования требуется специальная установка. Стоит она дорого.
• Передозировка озона вредна для организма. Чтобы концентрация была безопасной, его должно быть не больше 0,03 мг/м3, то есть в три с половиной раза меньше, чем хлора. Ситуация осложняется тем, что влияние этого вещества на организм еще не до конца исследовано, а то что известно,оптимизма не внушает. В Германии, например использование озновоых установок запрещено.

Способ очистки воды в бассейне серебром и медью основан на процессе электролиза. В результате ионы цветных металлов выделяются в воду, уничтожая бактерии и водоросли. Вода при этом не изменяет своего состава, не меняет ни цвет, ни запах. Недостаток у такого способа очистки один – она не может нейтрализовать грибки.

Схема очистки и дезинфекции бассейна в этом случае несложна: после фильтра устанавливается емкость с электродами из соответствующего металла, на которые подается постоянный ток. Выбиваемые им ионы и дезинфицируют воду.

Использование ультрафиолетового излучения – еще один из способов очистки воды в бассейне без химии. Эффективность ультрафиолета известна всем, но данный метод не будет работать в мутной или сильно загрязненной воде. Этот способ обработки сохраняет все полезные свойства воды, но эффект сохраняется недолго: попавшие после обработки в воду микроорганизмы успешно размножаются. Потому этот метод рекомендуют комбинировать с каким-либо типом реагентов.

Химическая обработка воды в бассейне

Системы химической фильтрации очищают воду при помощи реагентов и могут проводить одну или несколько операций одновременно (зависит от модели). Для качественной очистки бассейна рекомендуется проводить целый комплекс мероприятий:

Для первичной очистки воды при использовании химических фильтров применяют сачки, сетки, пылесосы, которые неплохо справляются с очисткой от крупных частиц. С остальными справляются реагенты.

Комбинированные системы фильтрации

Комбинированные системы фильтрации содержат как механические, так и химические фильтры. Так как это удовольствие дорогое (и сама аппаратура и фильтры/реагенты), то устанавливают такие системы в больших и общественных бассейнах. Если вы поставите песчаный фильтр, а после него, например, установку с ультрафиолетом, это и будет комбинированная система. Так как устройств много, то и комбинаций может быт множество. Ниже расположен рисунок системы фильтрации и обеззараживания воды в большом стационарном бассейне. Кроме песчаного или картриджного фильтра тут присутствует:

• теплообменник, при помощи которого для ;
• циркуляционный насос, обеспечивающий требуемое давление;
• системы озонирования (3), ультрафиолетовой обработки (2) и хлорирования (4).

Только такая многокомпонентная очистка может гарантировать безопасность воды в общественных бассейнах, и то не на 100%. Но для небольшого бассейна в бане вполне достаточно использовать механические фильтры и периодически сливать воду, проводить механическую, а может, и химическую чистку дна и стенок бассейна.

Виды и производители насосов для фильтрации воды

Ни одна система фильтрации воды в бассейне не будет работать без насоса. В большинстве случаев фильтры поставляются уже с насосами, так как параметры их работы должны быть согласованы: если фильтр не будет справляться с потоком воды, подаваемым насосом, он будет работать с перегрузками и скоро выйдет из строя.

Насосы для бассейнов по типу действия можно разделить на:

• Циркуляционные. Устанавливаются перед фильтром. Это тот вариант, когда вы отдельно покупаете фильтр и отдельно — насос.
• Самовсасывающие или погружные. Этот тип насоса опускается в бассейн и оттуда по шлангу подает воду на фильтр. Этот тип хорош для сбора загрязнений со дна. Использоваться может для временных бассейнов — каркасных и надувных, так как в них затруднена уборка дна.
• Фильтрующие. Это фильтрующая станция — комплект из фильтра и насоса.

Для бассейнов в бане целесообразно использовать насосы со встроенными фильтрами. В них происходит первичная грубая очистка воды от самых крупных примесей. Фильтрующие насосы последних поколений – небольшие по размерам и довольно мощные устройства. Например, один из лидеров рынка фирма Intex предлагает фильтровальные насосы, которые могут за час прокачать от 2 м 3 до 9,5 м 3 .

Фирма Bestway производит фильтрующие насосы, которые прокачивают от 2 до 3 кубических метров воды в час. Для небольшого бассейна в бане вполне может хватить только такого оборудования. Но нужно учесть, что откачивать воду из бассейна и удалять загрязнения со дна они не могут. Зато два устройства — фильтр+насос — обойдутся в несколько раз дешевле, чем пара — насос и фильтрующая станция, а загрязнения и ил со дна можно удалять при помощи пылесоса, систему слива можно продумать так, чтобы она работала без насоса. Есть также еще один способ – взять более мощный насос, чтобы грязь не успевала оседать, а подхватывалась в верхних слоях.

Но для тех, кто любит, чтобы все вспомогательные работы проводила автоматика, фильтрующая станция — отличный вариант. Дорогой, правда. Фильтрующая станция — это комплект фильтра и насоса, которые могут иметь несколько дополнительных функций:

Фильтрующие станции для бассейнов есть двух типов: навесные и наземные. Навесные просто навешиваются на бортик и включаются в сеть 220 В, подходят для стационарных и для каркасных. С надувными могут работать только наземные варианты.

Навесные фильтры для стационарных бассейнов хороши тем, что нет необходимости делать отверстия в стенах под форсунки. Это — отличный выход, если при или забыли установить закладные детали и не подвели трубы подвода-отвода воды. В таком случае нет необходимости ломать чашу и встраивать нужную фурнитуру.

Насосы для бассейнов с корпусом из стали почти не выпускаются. Это связано с особенностями их использования: сталь активно вступает в контакт с кислородом, хлором и многими другими очищающими веществами. Потому выпускаются они большей частью из пластика, если модели из меди. Стальные корпуса можно увидеть в фильтрующих станциях, которые очищают воду только при помощи ультрафиолета без использования каких-либо реактивов.

Фильтр для воды в бассейне своими руками

Сам по себе фильтр – несложное устройство и есть несколько самодельных вариантов, которые будут поддерживать нормальное состояние воды в небольшом бассейне.

Плавающий фильтр для небольшого бассейна в бане

Для такого устройства нужен будет отрезок полипропиленовой трубы около 2,5-3 метров диаметром 50 мм, уголок такого же диаметра, один или несколько картриджей, которые используют для очистки воды (их диаметр 50 мм, потому и диаметр трубы такой), помпа и шпилька М12 с резьбой нужной длины. Как работает такой фильтр? В нижней части трубы помпа закачивает воду, она проходит через фильтры и через уголок выливается обратно в бассейн.

В картриджах и уголке просверливаем дырку, нанизываем их на шпильку, вставляем в трубу. Шпильку через дырку в уголке выводим наружу и тут фиксируем гайкой. Помпа вполне подойдет из тех, которые используются для аквариумов. Ее подсоединяют к нижнему концу трубы. Фильтр для бассейна своими руками собран. Чтобы он был «плавучим» вверху и внизу можно прикрепить несколько кусков пенопласта большой плотности.

Не самый производительный агрегат, зато он очень прост, недорог и не требует подсоединения кучи шлангов.

Песчаный фильтр для бассейна своими руками

Конструкция песчаного фильтра проста и незамысловата: пластиковую или металлическую емкость заполняют различными фракциями песка, на котором оседают загрязняющие частицы.

Металл для корпуса фильтра использовать проблематично: он подвержен коррозии и если вы хотя бы периодически будете пользоваться препаратами для очистки воды, он непременно вступит с ними в реакцию. Так что лучше выбрать пластиковую емкость. Если найдете с герметичной закрывающейся крышкой – решите множество проблем. Песок для фильтра бассейна можно купить в специализированных магазинах. Можно, конечно попытаться использовать речной песок, но точно не карьерный: он может забить насос.

Рядом на фото представлен поперечный разрез песчаного фильтра. Это один из вариантов. Вода подается в верхнюю часть, проходя через песок, очищается, а внизу через систему тонких трубок в которых насверлены мелкие отверстия, собирается и выводится через второй патрубок.

Конструкцию можно сделать еще проще. Тогда подающая труба или шланг подключаются через крышку. Отбор воды может быть тоже только при помощи шланга, подсоединенного внизу резервуара. Чтобы с водой не засасывался песок, его можно обтянуть фильтрующей тканью в несколько слоев. Но такая система не очень эффективна: забиваться будет этот кусок ткани быстро. Решить проблему можно, если в дне проделать микроскопические отверстия, а ниже установить еще одну емкость, в которую будет поступать уже отфильтрованная вода. В таком случае отводящий тубопровод подключают не на самом дне, а чуть выше, чтобы попавшие все-таки в емкость песчинки оседали, а чистая вода подавалась в бассейн.

Насос можно поставить иди на закачку воды из бассейна или на его откачку из бочки. Обе схемы работают. Какой из них вы считаете более эффективным, тот и используйте. К бочке нужно будет подключить два прочных шланга: через один будет подаваться загрязненная вода в бочку, через другой – отводится очищенная. Чтобы обеспечить максимальную очистку их желательно развести как можно дальше. В идеале – в противоположные углы бассейна. Так вы обеспечите хорошую циркуляцию.

Выводы. Большие бассейны не только дорого строить, но и дорого обслуживать. Для небольших бассейнов в бане или возле нее вполне достаточно приобрести фильтрующий насос, фильтрующую станцию с кварцевым песком (более дорогой вариант) или сделать фильтр с песком самому.
