Схема оборудования котельной в частном доме. Котельная в частном доме: обустройство помещения для газового котла. Создание принудительной вентиляции

Планируя строительство дома, нужно точно и заранее выбрать место для обустройства котельной. При серьезной реконструкции или перепланировке дома вопрос о том, где будет располагаться котельная в частном доме, является первоочередным. Правильное обустройство отопительной системы, надежный, практичный и экономный котел сделают микроклимат в доме комфортным и уютным на много лет.

Вопрос о том, где в построенном доме размещать котельную, может быть несколько проблематичным. Дело в том, что старая планировка дома не всегда позволяет установить котельную с соблюдением всех действующих нормативов и требований по технике безопасности. Но эти правила не стоит нарушать, что бы в условиях дальнейшей эксплуатации избежать крупных неприятностей.

Под котельной подразумевают специально оборудованную в доме комнату, или отдельное помещение для установки системы отопления. Так же — это весь комплекс отопительных приборов и систем, предназначенных для обеспечения всего дома отоплением и горячей водой. В статье подробно рассмотрены все необходимые условия и этапы монтажа котельной в частном доме.

Отопительное оборудование можно установить как внутри дома, так и в пристроенном помещении. Это важный этап подготовки реконструкции или строительства, решаемый на первых этапах. Вопрос о размещении решается в каждом индивидуальном случае, исходя из возможностей владельца частной собственности. Лучшее решение – это котельная, смонтированная в здании, стоящем отдельно.

В помещении котельной будет установлен отопительный котел, непосредственно являющийся теплогенератором. Тип котла зависит от вида применяемого топлива.

Именно от типа применяемого котла зависят все нормативные параметры, предъявляемые к помещению, а также правильный монтаж решетки вентиляционной , системы и дымохода. Следует отметить, что установка электрических котлов не требует выделения отдельного помещения, они могут быть смонтированы в любой комнате.

Типы

Еще раз следует сказать, что размещение котельной в построенном здании гораздо сложнее, чем в том случае, когда помещение было определено заранее.

Типы котельных определяются исходя от места расположения по отношению к дому:

Отдельно стоящие . Оборудование, смонтированное в таком помещении, соединяется с домом при помощи инженерных коммуникаций. Такое расположение является наиболее правильным, так как здесь есть возможность установки любого типа котла. При этом от его работы не будут создаваться неудобства для жильцов.
Пристроенные . Такие котельные монтируют в пристройке к дому. Плюсом является возможность установки помещения котельной вплотную к любому зданию.
Встроенные . В этом случае все оборудование котельной монтируется непосредственно внутри дома. На этапе проектирования дома, помещение располагают так, чтобы упростить прокладку коммуникаций ко всем комнатам. Здесь следует учитывать тот факт, что для помещения котельной потребуется выполнить дополнительную, повышенную шумоизоляцию. К примеру, котлы с наддувными горелками достаточно сильно шумят и при недостаточной шумоизоляции будут нарушать экологичность дома.

Монтаж отопительного оборудования в доме должен быть выполнен по СНиП. Делать это должны специалисты в данной области.

Нормы и требования

Не зависимо от типа помещения при монтаже отопительного, водонагревательного оборудования и инженерных коммуникаций следует придерживаться стандартных требований и норм. Требования к помещению котельной несколько отличаются в зависимости от используемого вида топлива и типа котла. Подробно с документацией СНиП можно ознакомиться на сайте Ростехнадзора. Также точная информация указана фирмой-производителем в документации и инструкции, прилагаемых к отопительному котлу.

Общие требования и нормы для обустройства помещения котельных всех типов:

Запрещено в одном помещении размещение более двух котлов.
Запрещено хранение в помещении горючих и взрывчатых веществ.
Стены должны быть бетонными, либо кирпичными; пол – бетонным (можно покрыть металлическим листом). Следует выполнить облицовку пола и стен кафельной плиткой, допускается покрытие поверхностей негорючей минеральной штукатуркой.
Отопительный котел ни одной из сторон не должен примыкать к стенам. Свободное пространство между стенами и котлом необходимо из соображений техники безопасности и для проведения необходимых эксплуатационных и ремонтных работ.
Вентиляционная система и дымоход должны быть рассчитаны правильно, в соответствии с мощностью и параметрами отопительного котла.
На вход в котельную необходимо установить дверь, открывающуюся наружу. Дверь обязательно надо сделать из огнеустойчивого материала.

Общие требования по размещению отопительных котлов:

Котел может быть расположен в любом отдельном помещении на любом этаже дома. В том числе в подвальных и полуподвальных помещениях.
Расположение на кухне отопительного котла возможно независимо от установленной газовой плиты. Мощность агрегата должна быть не более 60 кВт. Суммарная мощность такой индивидуальной системы отопления должна быть не больше 150 кВт (включая систему горячего водоснабжения).
При обустройстве котельной в пристройке, либо в цокольном или подвальном помещении, суммарная мощность всей отопительной индивидуальной системы не более 350 кВт.
Внутренние размеры помещения котельной должны соответствовать нормам: высота потолка в котельной от 2,5 м; минимальный объем комнаты – 15 м3. Плюс к этому, на каждый 1кВт мощности котла, следует добавить 0,2 м3.
Обязательным условием установки отопительного котла является устройство системы вентиляции. Вентиляцию можно рассчитать по площади помещения. Вычисления производятся по формуле, исходя из расчета поступления свежего воздуха 3 м3/с на 1 м2. Это общий расчет, он делается без учета количества людей, живущих в доме.
Кухонное помещение с установленным котлом, должно иметь окно с форточкой. Дверь должна быть приподнята над полом, либо в ее нижней части необходимо оборудовать решетку для приточной вентиляции.

Основные требования к помещению при установке котлов мощностью до 150 кВт:

Такие отопительные котлы могут быть установлены в отдельном помещении: в пристройке, в подвале, на любом этаже дома. Основные нормы:
Площадь и высота помещения должны быть удобны для обслуживания оборудования. Объем помещения от 15 м3.
Котельная обязательно отделяется от смежных комнат отражающими стенами. Предел огнестойкости 0,75 ч. Предел расхождения огня по конструкции – нулевой.
Помещение, в котором установлен котел, должно располагать хорошей вытяжкой и правильно оборудованным дымоходом. Вентиляционное отверстие воздуховода имеет сечение от 150 х200 мм.
При отсутствии вентиляционного отверстия под дверью оставляется зазор в 2 см для естественной вентиляции. В этом случае проветривание осуществляется через форточку в окне.
Двери котельной и смежных комнат должны открываться наружу.

Устройство и схема

Система отопления состоит не только из котла и труб, есть другие немаловажные приборы и коммуникации, позволяющие системе эффективно функционировать.

Важные составляющие:

Отопительный котел – это генератор тепла. Теплоноситель нагревается благодаря сгоранию топлива в камере сгорания котла. Тепло от труб и радиаторов попадает в помещение.
Бак-водонагреватель (бойлер) служит для обеспечения жильцов дома горячей водой. Внутри такого бака проходит трубка с циркулирующим по ней нагретым теплоносителем, который в свою очередь, нагревает воду в бойлере.
Распределительный коллектор предназначен для максимально удобного распределения и циркуляции теплоносителя во всех аппаратах отопительной системы. Распределительный коллектор состоит из гидравлического распределителя, циркуляционного насоса, гребенки. Так же коллектор поддерживает температуру теплоносителя.
Расширительный бак необходим для компенсации повышения давления в системе при нагреве теплоносителя.
Группа безопасности способна защитить отопительный контур от избыточного давления, удаляет лишний воздух. Включает в себя: предохранительный клапан, манометр, воздухоотводчик.
Система подпитки контролирует снижение давления теплоносителя в системе, из-за испарения или некоторых других утечек.
Трубопроводы, запорная арматура, применяемая для перекрытия потока среды.
Дымоход монтируется для отведения продуктов сгорания топлива от котла на улицу. КПД и безопасность отопительного котла и системы напрямую зависит от точности и качества установки и расчета дымохода.
Автоматика – это электронное устройство, предназначенное для полного управления всей котельной. Обеспечивает четкую, слаженную работу всех составляющих ГВС и отопительной системы.

Следует отметить, что все перечисленное оборудование для котельной является обязательным. Исключение составляет бойлер, это связано с тем, что не все индивидуальные автономные котельные рассчитаны и на ГВС.

Схема устройства газовой котельной в доме

Некоторые дополнительные условия и нюансы:

Для газовых котельных предъявляются особые требования, ввиду их повышенной взрывоопасности.
Электрооборудование газовых котельных выносят за пределы помещения. Светильник должен быть герметичным. Скрытая электропроводка закладывается в стальные трубы.
К котельным, работающим на жидком или твердом видах топлива, не предъявляются такие жесткие требования, как к газовым котельным. Но электрическая проводка в помещении должна быть скрытой. Осветительные приборы должны быть защищены металлической сеткой.
Если котельная оборудуется в отдельно стоящем здании, то необходимо провести к ней воду, канализационную трубу (для отвода аварийных стоков) и позаботиться об утеплении коммуникаций, проходящих от котельной к дому.

В заключении надо отметить, что проектирование и монтаж системы отопления является одной из трудоемких, сложных и дорогостоящих инженерных работ в строительстве индивидуального дома. От правильной установки зависит КПД системы, безопасность, срок эксплуатации и комфортное проживание.

Оборудование для обогрева коттеджа при правильной его эксплуатации - источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Встроенная

Это экономичный вариант - не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс - в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

По типу используемого топлива

В зависимости от вида топлива они могут быть:

Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать - с размещение газгольдера и очень жесткими требованиями безопасности.

Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
Размещение в одном помещении более двух котлов - запрещено
В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
Наличие водопровода и канализационного трапа
Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
Наличие средств тушения пожара, датчиков задымленности и сигнализации
Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
Навеска настенного котла выполняется на специальный сэндвич - металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

Источник естественного освещения
Прямой выход наружу
Кратность воздухообмена - более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции - трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений - зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

Для отдельно стоящих топочных с наружным притоком воздуха - 80 мм² на 1 кВт мощности котла
Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива - рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) - 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

Минимальный объем - не менее 15 м3
Минимальная площадь - не менее 6 м2
Минимальная высота потолка - 2,5 м
Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
Наличие точки канализации
Минимальная допустимая ширина дверного проема - 80 см
Наличие эффективного заземления котла
Отдельный вход с улицы в помещение топочной
Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
Огнестойкость пола, стен и потолка - не менее 0,75 часа
Наличие форточек в окнах
Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
Наличие приточно-вытяжной вентиляции и дымохода
Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
Минимальный размер внешнего резервуара - 1,5 м3
Расстояние от резервуара до ближайшей стены коттеджа не должно превышать - 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

Минимальное расстояние от котла до стены - более 0,1м
Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
Под топкой котла должен быть лист из стали
Минимальный размер площади твердотопливной топочной - 8м2

В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне - 42 вольта

Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
Выделена достаточная электрическая мощность

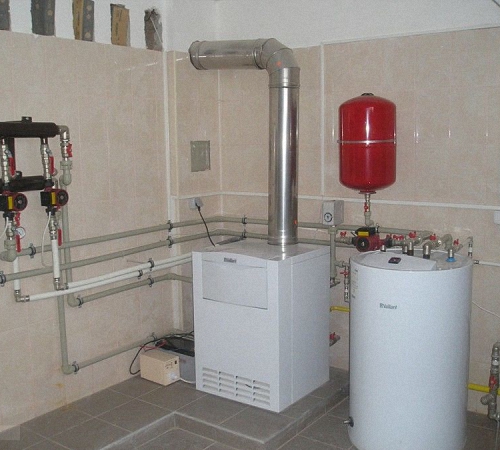

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток - необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов - закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы - сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

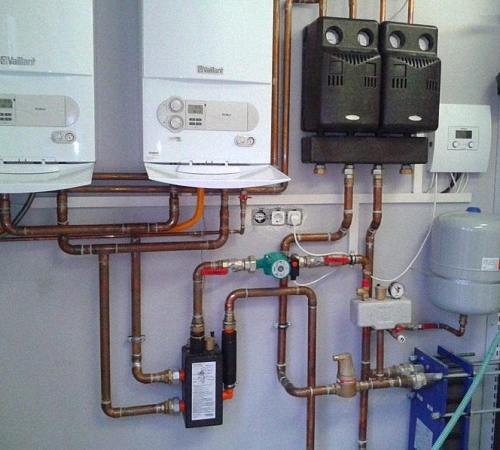

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества - высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки - критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб - долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить - высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали - очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Данное помещение нуждается в серьезном подходе к его планировке. Существуют особые нормы и требования по обустройству котельной, о них и поговорим далее.

Котельная в частном доме: обустройство помещения для газового котла

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор - газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
наличие окон, площадью 30 см квадратных на 100 см квадратных;
обязательная вентиляция в виде форточек;
минимальное значение высоты помещение 220 см;
наличие свободного прохода, размером в 70 см;
наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.

Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

обеспечить естественное освещение;
за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
обязательный выход на улицу;
минимальная высота стен 250 см;
минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

Самый лучший вариант - газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

наличие обязательного фундамента у постройки;
отсутствие примыкания к дому;
после обустройства фундамента здания, закладывается фундамент под монтаж котла;
котел устанавливается над полом на 150-200 мм;
для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.

Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

разнообразие топлива;
доступность и невысокая стоимость топлива;
простота монтажа и эксплуатации;
меньше требований и норм по обустройству котельной;
не взрывоопасность;
если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.

Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
минимальное расстояние между стеной и любой из сторон котла - 100 мм;
при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
перед основанием топки следует также уложить материал в виде стального листа.

Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
дымоход должен иметь одинаковый диаметр по всей его площади;
внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.

При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

доступную стоимость самого прибора;
легкость установки, которая не требует привлечения специалистов;
экономия места, так как котлы такого типа отличаются компактностью;
безопасность, так как в котле отсутствует открытое пламя;
отсутствие необходимости в монтаже дымохода;
бесшумность и комфортная работа;
экологическая безопасность.

Несмотря на это, у электрических котлов имеются определенные недостатки:

возможность получения удара от электротока;
необходимость в обустройстве заземления;
высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов - достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате - недопустима;
минимальная высота потолка в комнате составляет 220 см;
размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
минимальная ширина дверного проема составляет 80 см;
на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем - обязательно.

электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
на каждом из котлов должен присутствовать узел запорного назначения;
кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.

3. Вентиляционная система в котельном помещении.

если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных - это площадь минимального вентиляционного отверстия для котельной.

4. Дымоход и правила его монтажа.

любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
после установки котла он должен находиться в свободном доступе со всех сторон.

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

котел для системы отопления - прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
водонагревательный резервуар в виде бойлера - выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
расширительный бак - способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
дымоход - позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла - обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

Площадь котельной в частном доме зависит от мощности котла.

Стремительное развитие технологий второго тысячелетия проникает во все уголки жизни, это касается квартир, и домов. Модернизации поддаются и системные отопления. В данной статье будет рассмотрено возможные схемы котельной в частном доме. Важным атрибутом при строительстве загородного дома, котельная система, планируемая схема отопления, вид отопления.

Современный котельная для загородного дома помогают его обогреть очень экономно, с использование экологический чистых и неисчерпанных истоков энергии. Но недостаток в том, что монтаж котельной в частном доме обойдется достаточно дорого.

Схема 1

Выбирая вид котельного оборудования, важно учитывать площадь загородной постройки, выбрать все составляющие системы:

Котел отопления газовый или твердотопливный.
Материал труб: сталь, металлопластик, медь, полиэтилен, полипропилен.
Вид радиатора: стальной, алюминиевый, чугунный или биметаллический.
Система отопления: одноконтурная или двухконтурная.

Схема 2

Вид и монтаж котельного отопления

Монтаж отопления – комплекс работ и установок, которые нужны для генерирования и поддержания комфортной для человека температуры в помещении в холодные сезоны года. Планировка монтажа отопления всегда происходит на первом этапе строительства. Придерживаясь всех норм, хозяин своими руками может провести обмотку системы, установить котел, но подключение желательно доверить специалисту.

Основные виды систем на движении теплоносителя:

Природная или гравитационная циркуляция.
Закрытые системы с принудительной циркуляцией теплоносителя.

Они бывают с нижней и верхней разводкой:

однотрубные (схема 1);
двухтрубные (схема 2).

При монтаже котельной в частном доме, учитывая интерьер, нужно учитывать, как будет исполнена разводка труб. Спрятанная система труб размещается в стенах и под полом. Поэтому, установка домашней котельной и всего оборудования должно быть в начале этапа строительства, перед отделкой стен штукатуркой.

Рис. Система отопления в каркасном доме

Выбор труб

На выбор труб для отопления влияет много факторов, в том числе и классификация монтажа организации, если работа проходит не своими руками. Виды материала труб указаны выше статьи. А их диаметр зависит от мощности котла, от объема теплоносителя и т.д. Нужно выделить, что трубы из полимера сокращают время монтажа, увеличивают качество системы, экономят средства.

Правила при монтаже

Во время монтажа систем отопления стоит придерживаться определенных норм и правил, особенно, если работа проходит своими руками:

Проектируя и проводя монтаж отопления, нужно строго придерживаться нормативно-технической документации, требований пожарной безопасности (особенно наличие вентиляции, термостойкой отделки стен, отделки дверей).
Автономные отопительные твердотопливные котлы нуждаются в установке систем безопасности, так как газовые современные котлы имеют даже минимальные встроенные системы.
Недопустимы ошибки в проекте монтажа, которые повлияют на безопасность человека.
Проектирование и установка отопительных котлов должны подразумевать мощность для обогрева нужной площади.
Придерживаться всех требования по отводу продуктов сгорания (вентиляция, дымоход и т.д.).
Объем бака-аккумулятора должен иметь правильное соотношение с количеством теплоносителя в системе отопления.
Запрещено сужать диаметр входа и выхода на радиаторах отопления и котлах.
Нельзя заполнять радиатор объемами агрессивных и токсичных незамерзающих жидкостей, если они не указаны в документации и паспорте установки.

Рис. 1

Оптимальная домашняя котельная позволяет максимально эффективно использовать тепловую мощность и уменьшить тепловые потери, что в будущем позволит сэкономить и окупить систему.

Монтаж котельной, где котел с мощностью не больше 30 кВт, может позволить вывод дыма через внешнюю стену: без дымоходная установка. С котлами мощностью выше 30кВт – обязательное наличие дымохода.

Каркасная постройка

Каркасные строение имеют множество преимуществ, ему уступает и каменные, и кирпичные сооружения. Стены хорошо сохраняют тепло, во время строительства между обшивками стен закладываются теплоизоляционные материалы. Такая схема создает удобства зимой.

Каждое загородное строение, с учетом климата, нуждается в отоплении. Каркасное строительство так же не исключение. Система отопления в основном на воде.

Котельная в каркасном доме использует котлы разных типов:

электрические;
газовые;
на твердом топливе;
на жидком топливе.

Проектная схема разрабатывается еще на первом этапе строительства каркасного сооружения. Трубы (теплоносители) прокладываются по всем помещениям. Каркасные строения выигрывают тем, что трубы, радиатор можно спрятать под стены помещения, под плинтуса.

Рис. 2

Любой вид отопительной системы каркасной постройки подразумевает расположение в отдельной котельной комнате или пристройке. Установка несет риск аварийных ситуаций и форс-мажорных, поэтому расположение оборудование обязано быть в не зоны доступа детей и пожилых людей. Обычно в ассортименте котельных систем существует множество контролирующих инструментов, которые предотвращают загорание или прямой контакт с напряжением, но перестраховка не помешает.

Требования к котельной системе

Отдельное котельное помещение каркасного строения (подвал, пристройка) – еще не решение вопроса. Каркасные сооружения строят из стен, которые не выдерживают высоких температур. Монтаж котла необходимо проводит на расстоянии от стены, а устанавливать на один слой кирпича минимум. Вентиляция в котельной частного дома должна присутствовать обязательно, каркасное загородное строение не исключение.

Деревянный дом и отопление

Создание котельной в деревянном доме (рис 1) – особенно сложная задача. Натуральный материал способен быстро терять природную влажность, при постоянном минимальном влиянии горячего воздуха. Такие здания снова стали популярными, они экологически чистые, «дышат» зимой, а летом не пропускают жару. Загородные деревянные постройки нуждаются в качественном монтаже котельной.

Газовый котел в экодоме

Газовая котельная в деревянном доме нуждается в особом внимании. Монтаж такого оборудования требует некоторых особенностей: присутствие компенсаторов и «плавающих» креплений.

Котельная в деревянном доме на газу иногда требует монтирование трубопровода в пол или стену. В таком доме это сделать сложнее. Поэтому, отделка котельной в частном доме визуально создает не эстетическое помещение. Сложность и в том, что иногда прокладывать газопровод приходиться и через стену. Это действие может привести к изменениям несущих стен, что, конечно, не желательно.

Рис. 3

Варианты планирования размещения котельной

Котельное оборудование разделяют на типы, в зависимости от размещения относительно загородного здания: отдельные котельные, котельные в пристройке, встроенные.

Отдельные котельные. Оборудование устанавливается в отдельном помещение, присоединяется к загородному зданию с помощью инженерных коммуникаций. Котельная отдельно от дома – самый правильный метод монтажа. Ее работа не будет доставлять неудобств жильцам, так как устройство имеет отдельное помещение от жилой площади.
Котельная в пристройке. Котлы размещают в пристройке к зданию. Преимущество в том, что котельное оборудование является и отдельным, и находится вплотную к стенам здания. Пристройка котельной к деревянному дому должна состоять из не горючих стен.
Встроенные. Все оборудование монтируется в средине здания. Проект и схему монтажа нужно разработать так, чтобы приложить минимальные усилия для проведения коммуникаций ко всем комнатам. Чтобы работа котла не мешала жильцам, необходимо провести изоляцию шума помещения. Ведь котлы с надувными горелками сильно шумят и приведут к экологическому нарушению здания.

Газовые котлы в загородном здании возможно разместить:

в отдельном здании;
в отдельном помещении здания;
в пристроенном помещении;
во внешнем мобильном модуле;
на чердаке.

Выбор варианта зависит от площади помещения, его проекта. В новом здании подойдет и цокольное помещение и подвал. Тем котлам, которые работаю на природном или сниженном газе, подвал или цокольный вариант под установку не подходит. Если газовая котельная система переоборудована, а ее площадь не позволяет размещению нового оборудования, тогда нужно заказать проект нового помещения, отвечающего всем нормам.

Нормы по установке котлов подразумевают наличие стен из не горящего материала. Если это невозможно, то деревянную стену нужно оштукатурить, закрыв теплоотражающим экраном из металла.

Рис. 4

Площадь и нормы под котельную

Площадь котельной в частном доме в пристроенном помещение, цокольном этаже или в подвале, кухне зависит от мощности котла и от типа топлива. Чем мощнее агрегат, тем ему понадобиться больше воздуха для горения. Размеры котельной для частного дома необходимо просчитывать: место должно хватать не только для оборудования и его отделки, но и для нормального функционирования. При котле с мощью до 150кВт норма объема котельной в частном доме должна быть не меньше 15 м. куб.

Газовый котел

Является самой требовательной котельной системой. С минимальной высотой стен в 2,5 м, объем помещения должен быть не меньше 15 м куб. Что касается отделки помещения: минимальная площадь пола в 6 м. куб., окно – больше 0,5 м кв., дверь шириной больше 80см, дымоход выше конька крыши не ниже полметра, присутствие канализации для сбора конденсата. Ко всему выше перечисленному, газовые службы требуют наличие газового сигнализатора.

Электрическая котельная

Любая котельная для загородного дома и не только является не безопасной на 100%. Но наименьшую вероятность аварийных ситуаций, в том числе для котельной в деревянном доме, представляет электричество. Данная котельная система позволяет не достаивать помещение под нее. Монтаж и отделку топки можно провести своими руками в загородном здании. Котел и оборудование не выделяет вредные вещества, газы. Главное – заземление электролитов, обязательно проведение грамотной работы.

Твердотопливные котлы

Такое оборудование не менее требовательное, чем газовое. Отделку агрегата не проведешь, доступ к нему открыт. Присутствует стального пола на расстояние 1 метра с каждой стороны. Окно должно быть в 0,08м кв. Минимальные размеры котельной в частном доме должны быть не меньше 8 м кв. Дымоход по все его длине ровный со специальными отверстиями для очищения. А если топка будет осуществляться углем – проводка должна быть герметичной, так как угольная пыль при определенной концентрации взрывается.

Дизельные котлы

Монтаж такой котельной системы происходит без проблем. Не нужно даже разрешения. Лучшее место под котел – подвал загородного здания, куда поместиться тара для хранения большого объема топлива. Такое помещение требует отделки, в целях безопасности. В принципе, основные требования есть. Они указаны в проектной документации, и игнорировать их нельзя.

Отделка любой котельной в здании, так и той, что стоит отдельно, происходит с использованием керамической плитки, любого термостойкого материала. Отделка обязана соответствовать всем нормам пожарной безопасности. Все, что может загореться, должно быть защищенным или металлическим приспособлением, или любым другим не горючим материалом. А отделка котельной из дерева требует особого внимания, вплоть до обустройства систем пожаротушения.

Отделке пола необходимо уделить так же внимание. Он обязан быть ровным, из цементно-песчаной стяжки. Обязательно оборудование устройства должно быть защищенным от утечки. Для этого нужно организовать трап для слива, и поставить котел на небольшой фундамент. Это поможет котлу остаться невредимым, водонепроницаемым и герметичным. Котел на высоте не будет контактировать с водой, а такая форс-мажорная ситуация вполне возможна.

Если котельная пристроена, то она должна находиться сзади здания, подальше от дверей и окон (не меньше чем на метр). В случае взрыва или аварийных ситуаций это убережет от самого страшного. Стены, конструкция котельной должна выдержать огонь до 40 минут. Чем выше потолок, тем лучше (больше 2,5 м). Дверь должна открываться наружу. А если имеются дополнительные двери из жилого помещения в котельную (что очень удобно зимой или в ливень), тогда двери должны открываться внутрь котельной.

Вентиляция для котельного оборудования

Каждое здание должно «дышать», тогда и человеку в нем приятно находиться. Правильная вентиляция в загородном здании обеспечивает присутствие свежего воздуха постоянно.

Системы вентиляции, в том числе и вентиляция в котельной частного дома, представляют собой воздушный теплообмен. Этот процесс обеспечивает выделение из помещения грязного воздуха и подачу свежего. Вентиляцию можно создать своими руками ил приобрести.

Так как котлы работа отопления заключается в горении котлов, для поддержания такого процесса нужен кислород. Чем выше мощность котла, тем больше воздуха нужно для его работы. Вентиляция в котельной частного дома обеспечивает беспрерывное поступление кислорода, без вентиляции не возможно отопление помещений и комфорт.

Не имеет значения, на каком топливе работает котел (дровах, газе, дизеле и т.д.), без вентиляции этот процесс не возможен.

Вентиляция бывает:

естественная;
принудительная.

Естественная вентиляция. Для работы естественной вентиляции не нужно использовать электрическое оборудование. Ее работа зависит от разности температуры воздуха помещения и улицы. На работу такой вентиляции влияет и ветровое давление. С улицы входит в котельную комнату холодный воздух, а на улицу выходит теплый грязный. Данная схема достаточно проста, создается своими руками, не требует финансовых затрат.

По принципу работы такие вентиляции встречаются:

организованные;
неорганизованные.

Котельная в подвале частного дома, в помещении дома или на чердаке может иметь неорганизованную вентиляцию. Банальные окна, форточки, щели в стенах, деревянные и другие материалах пропускают воздух, способствуют теплообменному процессу. В зависимости от размера котельной в частном доме, мощности котла необходимо просчитать, достаточно ли воздуха пропускает такая система вентиляции.

Организованная система вентиляции (рис 2, 3) – это так же естественный процесс, но с добавлением дополнительных дыр в стене. Чрез них улучшенный воздух поступает в котельную комнату, а выходит через обустроенные фонари вверх. Такую вентиляцию можно и усилить. Устанавливается вытяжная труба с аэродинамическим устройством над вентиляционным каналом в 2 м высоты от гребня крыши, где эффективно дует ветер.

Создается давление выше атмосферного: воздух движется из помещения по вытяжной трубе. Такую систему вентиляции можно рассчитать. Такая вентиляция прекрасно справляется с лишним теплом без помощи вентилятора. Но во время безветренной погоды, такая вентиляция малоэффективна, придется создавать сквозняки искусственно (открыв окно и дверь, к примеру).

Принудительная вентиляция (рис 4). Такой вид вентиляции еще называют механической или искусственной. Работа заключается в движение воздуха с помощью вентилятора. Должна быть вытяжка в помещение, которая, при сбое котла, не позволит разнести газ по зданию. Она создаст дополнительное движение воздуха.

Принудительная вентиляция разделяется на:

приточную (клапаны на окнах, отверстия в стене);
вытяжную (с помощью вытяжки);
смешанную (приточно-вытяжную).

Природная система вентиляции простая и не дорогостоящая. Она не поддается автоматизации, зависит от погоды. Принудительная приточно-вытяжная вентиляция обеспечит комфортные условия проживания, несмотря на погоду. Но за это придется платить. Такие системы вентиляции легко создаются своими руками, главное фантазия.

Основные требования к вентиляции в котельной:

Наличие канал для поступления свежего воздуха.
Обязательное наличие приточной и вытяжной вентиляции.
Присутствия канала естественной приточно-вытяжной вентиляции с природной циркуляцией воздуха для горения топлива.
Необходима схема вентиляции, не зависимо от присутствия электрики.
Площадь перереза приточного вентиляционного канала должна быть больше по объему, чем площадь перереза дымохода.
При установке котла на твердом топливе, закрывать или делать минимальный перерез отверстиях в системе вентиляции котлов запрещается.
Котлы на твердом топливе с мощностью до 30кВт можно устанавливать в котельном помещении с постоянно открытым вентиляционным отверстием площадью от 200 см2.

При сооружении частного дома продумывается планировка буквально каждой комнаты, начиная с туалета и заканчивая котельной, и котельной, к слову, без которой не обходится ни один загородный дом, следует уделить особое внимание. Разумеется, никаких навыков дизайнера здесь не требуется, так как все предельно просто. Но, так или иначе, подход к делу требуется тщательный, так как существуют требования к котельной в частном доме, а их вы должны придерживаться. Они диктуются не только СНиПом, но и правилами техники безопасности, а не соблюдая их, вы с большой вероятностью получите штраф или даже приведете к пожару.

Важно! Все эти требования во многом зависят от технических параметров котла и другого оборудования!

Например, для электрокотлов не нужно обустраивать отдельное помещение, их можно устанавливать где угодно, но из соображений этического характера такое помещение все же должно быть. Касаемо же прочих разновидностей котлов, тоим всем нужны только отдельные помещения.

Видео — проектирование котельной в частном доме

Помимо того, топочная может быть размещена в доме согласно одному из возможных вариантов.

На чердаке, к примеру.
В отдельно стоящем здании.
В малогабаритном автономном модуле.
В самом доме, в предварительно оборудованной комнате.
В пристройке.

Читайте так же, основные требования к установке газовых котлов —

Иными словами, котельная может быть расположена как в самом доме, так и вне его пределов. Ежели вы находитесь лишь на стадии планировку будущего жилья, то целесообразнее будет оборудовать для этих целей специальное отдельное помещение, которое будет располагаться в подвале или, скажем, на чердаке. Но если все уже готово, а вы только усовершенствуете отопительную систему (а площадь дома при этом не дает никакой возможности оборудовать топочную внутри), то идеальный вариант в таком случае – новая пристройка либо отдельное здание.

Во всех прочих аспектах отопление дома газом является наиболее экономичным, поэтому мы будем рассматривать требования к котельной в частном доме, касающиеся только лишь газового отопления.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

ее площадь должна быть не менее 15 метров квадратных;
стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
потолки должны быть минимум 2.5 метра в высоту;
рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
кроме того, нужна система вентиляции;
минимум одно окно, на котором имеется форточка;
площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Видео — проект газовой котельной

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее. При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных.

Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
Освещение здесь обязано быть естественным.
Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
Нужен отдельный выход наружу.
Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно.

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
Отопительный котел нуждается в отдельном фундаменте. При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Подробнее о том как сделать монтаж дымохода для газового котла,

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.
