Зима, стройки стоят, самое время готовиться к весеннему строительству, собирать информацию, обдумывать проекты, принимать решения, по какой технологии, и какой начинать строить весной, а она не за горами.

В прошлом году на этом форуме я рассказал, как мы с братом строили каркасную баню. Теперь хочу представить вам отчет с фотографиями и пояснениями строительного процесса каркасного дома. Я надеюсь, что многие участники форума, собирающиеся самостоятельно, руками построить , почерпнут что-то интересное и полезное и для себя. Речь пойдет о строительстве этого дома:

Многие из Вас приобретают и читают журналы «ДОМ», во втором номере за этот год есть статья, рассказывающая о том, как буквально за несколько праздничных дней и летний отпуск нашему другу удалось построить такой дом. В редакции журнала подготовленный мной текст немного сократили, убрали часть фотографий и рисунков, но тем не менее технология строительства понятна думаю многим.

Здесь я представлю вашему вниманию полный текст с большим количеством фотографий, попробую ответить на Ваши вопросы, только не обращайтесь ко мне как к профессиональному строителю, я такой же как и большинство из Вас, с удовольствием расскажу о всех тонкостях, всего технологического процесса используемого мной при строительстве каркасных домов.

Строить решили одноэтажный дом по каркасной технологии, для такого строения можно использовать столбчатый фундамент, что не отнимет много сил и времени, а возвести каркас такого дома под крышу без внутренней отделки можно в течение нескольких дней.

Проект. Семья хозяина дома состоит из четырех человек, значит в доме должно быть как минимум три спальни, одна большая комната для гостей, кухня, туалетная комната с душевой кабиной, большая терраса для вечернего чаепития и обедов на открытом воздухе. Типовой загородный домик семьи со средним достатком. К разработке проекта дома отнеслись очень серьёзно, так как от него зависит не только вопрос удобства дома в эксплуатации, но и цена дома, технология строительства и время, за которое можно построить и произвести наружную и внутреннею отделку дома.

Первоначально планировали сделать два эркера, чтобы дом имел, как нам казалось необычный внешний вид. Но в процессе работы над чертежами деталей каркаса пришли к решению, что без эркеров сроки и расходы на строительства можно значительно сократить, а дом будет теплей и практичней. Исходя из этих условий и своих технических возможностей, сделали проект дома.

Вход в дом через террасу - 13м2, в зимнее время года она будет выполнять функцию холодного тамбура, из неё проходим в не большой отапливаемый коридор - 5м2, в котором размещена вешалка для верхней одежды и полка для обуви. Из этого коридора можно попасть в спальню родителей - 11м2, в туалетную комнату - 6м2 и на кухню - 18м2. Кухня состоит из двух зон, рядом с входной дверью рабочая зона с мойкой рабочим столом, газовой плитой, холодильником и полками, дальше столовая зона с большим столом, угловым диваном и металлической печью-камином, из которой можно попасть в комнату для гостей-21м2 и спальни детей -8,6м2 и 10,8м2.

Фундамент. Так как дом решили строить легким одноэтажным по каркасной технологии, размером 11 на 9 метров, фундамент дома сделали столбовой, с использованием асбоцементных труб наполненных бетонным раствором. Изготовить такой фундамент можно очень быстро к тому же нет необходимости ждать в течение месяца пока цемент полностью затвердеет.

При помощи бензо-бура бурили в земле отверстия диаметром 200мм. на глубину около одного метра. Расстояние между столбами 80-90см.
Установили по уровню в пробуренные отверстия асбоцементные трубы с внутренним диаметром 100мм., длинной 1,3м. Обсыпали вокруг труб песок, пролили водой и утрамбовали его, залили в трубы бетонный раствор в пропорции: ведро цемента, четыре ведра песка и пять – шесть ведер щебня. В трубы на которые будут опираться лаги пола установили специальные пластины для крепления лаг.
За два выходных дня установили и наполнили бетонным раствором 125 труб.

Бурили скважины на глубину около одно метра.

Устанавливали трубы по уровню и отвесу после чего обсыпали вокруг песком и тромбовали.

Через специальную воронку наполняли трубы бетонным раствором.

За майские праздники с 7-9мая установили и наполнили бетонным раствором все трубы фундамента будущего дома.

Для постройки современных каркасных домов большей частью используются всего 2 технологии: финская и канадская. И если финская методика предполагает работу сразу со всем каркасом дома, то как построить дом по канадскому способу? В этом способе ключевым моментом является сборка напольного покрытия и только потом уже возведение стен и работа с кровлей. Именно на ней, как на более практичной и рациональной, мы и остановимся более подробно.

Пошаговая инструкция по строительству обычного щитового дома состоит из следующих этапов.

Грамотная заливка фундамента – довольно кропотливое занятие. Необходимо учитывать местность на самом участке, наличие грунтовых вод и их уровень, сезонность осадков, температурные колебания в течение года и так далее. Большей популярностью при возведении каркасных домов пользуются фундаменты свайные или свайно-ростверковые, а также ленточные.

Для климата нашей страны оптимальным решением станет выбор в пользу свайно-ростверкового фундамента. Он прост в обращении, прочен, надежен и относительно недорого стоит. К тому же, он равномерно распределяет вес дома на опоры.

Сваи для такого фундамента лучше выбирать с расширенной пяткой, так увеличиваются их несущие характеристики. Бурить под них отверстия можно вручную буром или используя автоматику. Для опалубки берут рубероид, сложенный в несколько слоев, или трубы из ПВХ или асбестоцемента. Внутрь свай крепятся скрепленные между собой прутья арматуры, а потом все это заливается бетоном. После заливки сверху крепится ростверка (опалубка для ленты), в которую кладется связанная арматура, которая, в свою очередь, соединяется с концами арматуры из свай. Желательно сразу оставлять место для прокладки коммуникаций и вентиляции.

В ленте фундамента обязательно крепятся шпильки (через каждые 1-2 м, от углов по 30 см) – потом к ним будет прикрепляться обвязочный брус. И далее следует общая заливка бетоном (для крепости можно накрыть его полиэтиленом). Фундамент для щитовой постройки готов, при комфортной внешней температуре около 20 градусов уже через 4-5 дней можно двигаться в строительстве дальше. Если температура ниже, ждать придется дольше – от 10 дней.

Второй этап. Обвязка, изоляция, пол.

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.

И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.

Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.

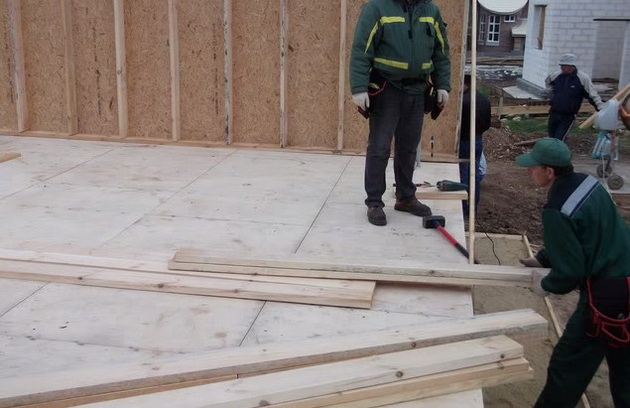

После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

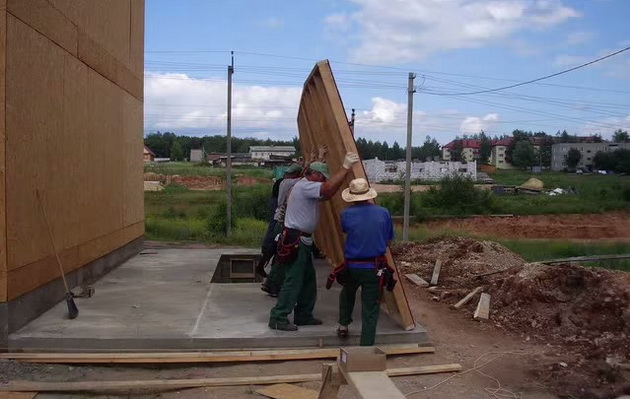

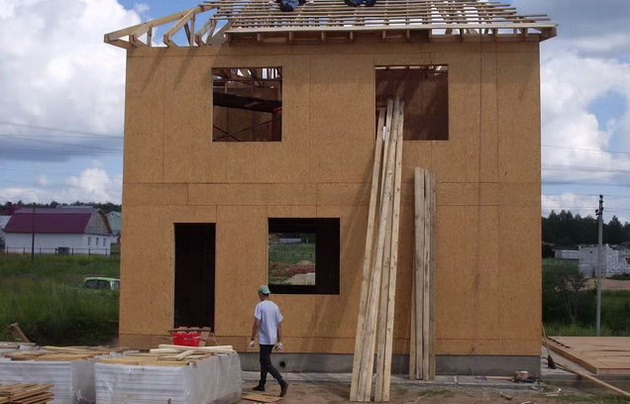

При возведении стен можно использовать 2 технологии – каркасно-щитовую и “баллун”. Согласно первой сборка каркаса стены происходит на полу, затем она ставится и крепится как уже готовый элемент. По второй технологии стена строится постепенно, так сказать “по месту”. Крепится брус нижней обвязки, монтируются угловые стойки, далее идут промежуточные, затем еще одна обвязка и так далее. И тот, и тот способ вполне доступен для ручной сборки.

Угловые стойки выбираются по размерам от 100х100 до 150х150 мм, исходя из общей нагрузки. Промежуточные стойки могут быть меньше по толщине – до 50 мм. Ширина зазоров между стойками будет зависеть от выбранного утеплителя. Крепятся такие стойки обычными нагелями.

Далее поговорим об укосах. Если стена возводится из прочного материала, укосы вам понадобятся лишь временно, пока отсутствует обшивка снаружи. Если же обшивка будет наборной, укосы нужно ставить сразу и на постоянной основе, они придадут конструкции требуемую жесткость.

Четвертый этап. Перекрытия.

Балки перекрытий обычно опираются на брусья верхней обвязки. Крепиться перекрытия могут на:

– уголки;

– стальные кронштейны;

– либо же быть с врезкой.

Если перекрытия крепятся с врубкой, то глубина пропила обычно не превышает половины толщины бруса из верхней обвязки. Сверху каждый элемент крепится 2 гвоздями.

Размеры балок выбираются в зависимости от будущей этажности дома. Если планируется второй этаж, сечение балок должно быть большим, а шаг их установки – меньшим. Кроме того, в этом случае перекрытия необходимо будет покрыть черновым полом следующего этажа.

Пятый этап. Стропильная система, кровля.

Если вы решили построить каркасный дом своими руками, то лучшим вариантом кровли для него станет двускатный или мансардный вариант (смотрим на фото)

– их конструкции весьма схожи. Единственным условием будет выбор кровельного материала с малым весом, чтобы деревянные перекрытия смогли его выдержать.

Для крепления стропильных систем по краям балок прибиваются бруски, в стропилах для него делается запил. Набиваем обрешетку и фиксируем стропильные системы в определенном положении.

Шестой этап. Утеплители.

Известным утеплительным материалом для щитовых деревянных домов является базальтовая вата, особенно практична она в матах – их легко можно применять для утепления каркасных стен, они обладают отличной плотностью и более удобны.

Можно применять и минеральную вату. Однако при всех своих прекрасных изоляционных свойствах она может промокать, поэтому ее следует дополнительно прикрывать мембраной.

Собственно, все. В очень общих чертах, но щитовой дом своими руками вы построили и вам есть чем гордиться. В качестве наглядного пособия рекомендуем к просмотру видео ниже.

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

Отсутствие спецтехники для возведения свай
Быстрый монтаж – достаточно суток
Огромный выбор свай
Хорошая несущая способность
Низкая стоимость
Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра .

Финишный этап – подрезка свай до требуемого уровня, последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж делается тремя способами:

Методом вырубки
Перфорированными кронштейнами
Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:

Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
Обрешетка обрабатывается антисептиком и огнеупорным составом
Далее идет монтаж отделочного материала по определенной технологии

7. Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную пленку.

8. Внутренняя отделка

Дом готов! Осталось дело за малым - сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Каркасное строительство в последнее время стремительно набирает обороты. Особенно популярно оно стало среди частных застройщиков. Стоит отметить, что в Канаде это государственная программа. В России – решение жилищной проблемы собственными силами. Каркасное строительство дает возможность построить дом в короткие сроки с минимальным вложением средств.

Если рассматривать детально – каркасный дом это:

нижняя и верхняя обвязка, скрепленная вертикальными стойками, которые образуют каркас для последующего монтажа стен – как внутренних, так и внешних;
изготовленная из бруса основа под чердачное помещение, состоящая из несущих балок и полов;
брусовая стропильная система, на которую монтируют кровельный материал – он не должен быть слишком тяжелый;
в зависимости от региона строительства, укладывается соответствующий утеплительный материал между каркасными элементами.

Важно! толщина изолятора должна соответствовать расстоянию между обшивкой стен.

Каркас обшивается с двух сторон влагостойким материалом.

Построить каркасный дом можно самостоятельно, не имея специального, строительного образования. Для этого не нужен специализированный инструмент, достаточно изучить технологию и запастись терпением, выполняя все шаги в сооружении строго по инструкции.

Дом по канадской технологии – плюсы и минусы

Каркасное строение имеет много положительных сторон, например:

Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.

Но если не рассказать о минусах каркасных конструкций, картина будет неполная:

быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.

Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.

Фундамент под каркасный дом

Чтобы фундамент был прочным и служил много лет, нужно правильно выбрать тип основания. Что необходимо учесть:

Тип грунта на участке.
Высоту пролегания грунтовых вод.
Вес строения.
Сезонность проживания.
Регион, в котором планируется построить дом.
Ветровые и снеговые нагрузки.

Чаще всего под каркасное здание обустраивают следующие виды оснований:

свайный;
свайно-ростверковый;
ленточный малозаглубленный.

В России под каркасные строения чаще всего обустраивают свайно-ростверковый фундамент. Это один из видов быстровозводимых оснований, которые не требуют больших финансовых вложений. Если правильно рассчитать нагрузку и соорудить конструкцию, строго придерживаясь технологии, то прослужит она очень долго.

Важно! Сомневаетесь в надежности конструкции, примените технологию ТИСЭ. Сваи имеют расширенную пятку, за счет которой несущая способность основания увеличивается в разы. Кроме этого, конструкция будет стойко противостоять силам пучения почвы.

Бурить скважины под сваи можно как моторизированным способом, так и вручную. На дне каждого отверстия необходимо обустроить песчаную подушку, для этого:

Дно скважины хорошо утрамбовать, предварительно пролив его водой;
Засыпать гравийно-песчаную смесь – 15-20 см;
Пролить ее водой и утрамбовать;
Залить бетоном, примерно на 15 см.

Подушка готова.

В качестве опалубки можно использовать:

Стенки скважины, если грунт плотный и не склонен к осыпанию. Только перед тем, как проводить заливку бетона, нужно обустроить гидроизоляцию.
Рубероид – из него скручивается труба нужного диаметра, которую скрепляют металлизированным скотчем. Материал скручивается минимум в 4 ряда.
Асбестоцементные трубы – более простой, но дорогой вариант.
Трубы ПВХ – можно приобрести в любом строительном магазине.

Для усиления несущей способности фундамента, нужно провести армировку свай, для этого:

Подготовить арматуру сечением 16 мм – для основного каркаса, диаметром 10 мм – для обвязки.
Нарезать прутки основы нужного размера, не забывая о том, что они должны находиться выше уровня земли на 80 см. Это нужно для того, чтобы впоследствии привязать армировку ростверка.
Подготовить элементы для обвязки.
Соорудить из основной арматуры треугольную конструкцию, соединив ее обвязочными элементами с шагом 40 см.
Готовую конструкцию опустить в шахту строго вертикально.

Все готово – можно заливать бетон, марки не ниже М250.

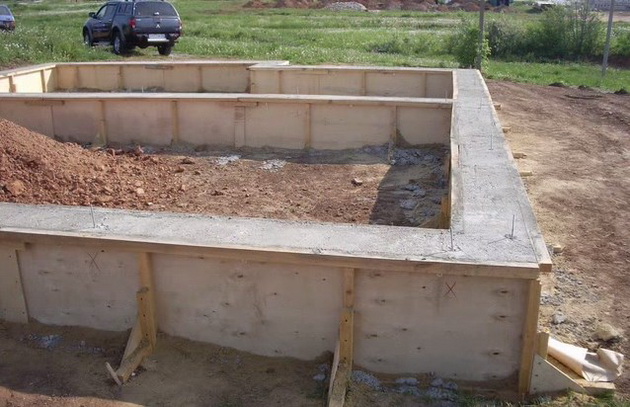

Как только бетон схватиться, можно устанавливать опалубку для ростверка, который может быть заглубленным, повышенным или висячим. Для обустройства конструкции применяют готовые щиты из фанеры, сооружают прямо по месту из доски, толщиной 40 мм.

В опалубку укладывают гидроизоляцию, проводят армирование. Продольные прутья каркаса соединяют с выпусками из свай. В ленте нужно обустроить отверстия для коммуникаций и вентиляционной системы – для этого достаточно установить отрезки труб.

Также нужно приготовить шпильки для закрепления обвязочного бруса. Элементы стоит устанавливать с отступом от углов 30 см, далее шаг составляет 1-2 метра. Нужно помнить, что именно шпильки будут соединять основание дома с фундаментом, поэтому чем чаще они будут установлены, тем крепче конструкция.

Важно! Какой бы длины не была стена, шпилек для нее устанавливают не меньше двух.

Следующим действием будет заливка бетона. Чтобы конструкция набрала нужную прочность и при этом не растрескалась, ее следует накрыть полиэтиленом или рубероидом. К дальнейшей работе приступают через неделю, при условии, что температура воздуха не ниже +20 градусов. При более низкой температуре ждать придется дольше. Главное условие – бетон должен набрать не менее 50% своей прочности.

Нижняя обвязка и пол

Древесина имеет свойство впитывать влагу, и чтобы она не забирала ее из бетона, нужно обустроить качественную гидроизоляцию. Можно применить тот же рубероид или битумную мастику в два слоя, что более надежно, так как рубероид с течением времени может стать ломким. При изоляционных работах нужно учитывать расположения грунтовых вод – чем они ближе, тем больше слоев нужно обустраивать.

Следующий шаг – обвязка, которая производится следующим способом:

Для лежней подготовить доски размером 150х50 мм, они должны быть сухими и пропитанными зашитыми составами;
Доски выравнивают по наружному краю основания;
Просверлить отверстия под шпильки, которые должны быть большего диаметра, примерно на 2-3 мм;
Уложить первый ряд досок;
Второй ряд материала обустраивается таким образом, чтобы стык досок первого ряда приходился на середину доски второго;
Сбить доски между собой гвоздями с шагом 20 см в шахматном порядке.

Совет! Для обвязки можно применить брус 150х100, но его стоимость намного выше, да и доски, собранные таким образом, имеют большую несущую способность.

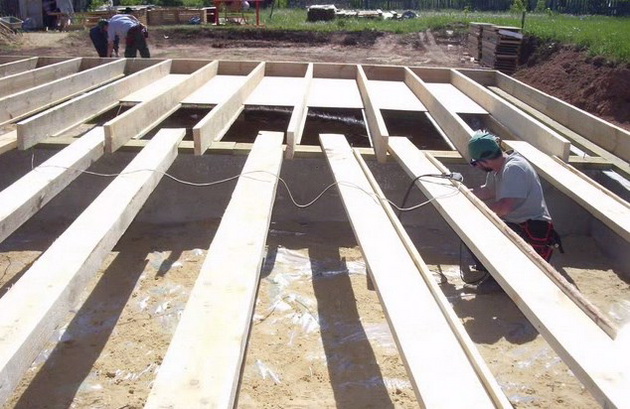

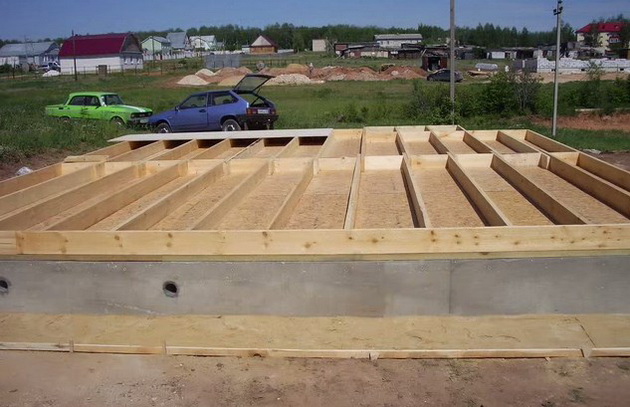

Ставим обвязку и лаги

Обвязка сооружается следующим образом:

Взять доски размером 150х50, которые следует установить на ребро с выравниванием по наружному краю основания по периметру строения. Прибить их гвоздями 200 мм к лежню, шаг крепежа – 40 см.

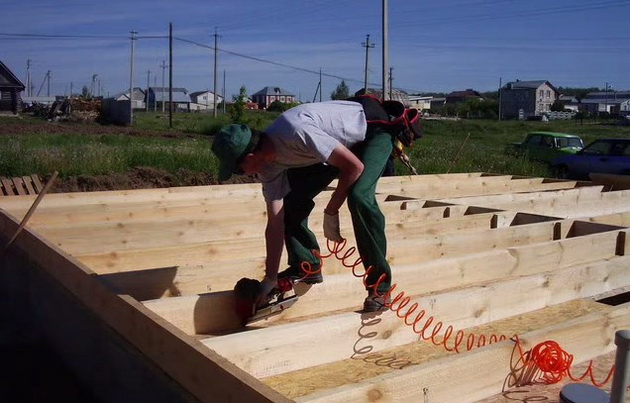

Лаги монтируются из такой же доски, поставленной на ребро и закрепленной гвоздями 90 мм, в торец каждой доски вбить по два гвоздя с обеих сторон. Вбивать крепеж следует по косой.
Первая доска устанавливается на расстоянии 40 см от обвязки, последующие элементы устанавливаются на таком же расстоянии, но стоит понимать – чем больше длина доски, тем меньше расстояние между лагами.

Важно! Если лаги очень длинные, то обустраивается поперечная балка, на которую прибивают перемычки для того, чтобы конструкция стояла прочно.

Утепление и настил пола

Как только сооружена лаговая конструкция, можно приступать к обустройству чернового пола. Его можно соорудить из доски, толщиной 250 мм. Для этого на лаги по нижнему краю набивают рейки 5х5 см, на которые укладывают элементы нужной длины. Каждый отрезок доски прибить 4 гвоздями, по 2 на каждый край.

Черновое покрытие готово, можно приступать к утеплению. Для этого применяют пенопласт – он экологически чистый, дешевый и влагостойкий. Толщина утеплителя в этой ситуации должна быть равна 15 см. Для этого укладывают первый слой 10 см. Все щели и зазоры нужно запенить. Второй ряд укладывается в шахматном порядке, материал – 5 см толщиной.

Стоит поговорить о пенопласте, который имеет много плюсов:

легкий;
простой в укладке – режется ножовкой или канцелярским ножом;
экологичный;
недорого;
имеет долгий срок службы;
толщина слоя в 15 см способна держать тепло, как обычная кирпичная стена.

После этого можно настилать чистовой пол, на который впоследствии будет смонтировано напольное покрытие. Пол можно обустроить из фанеры 15 мм толщиной или плиты ОСБ в 12 мм толщиной, в 2 слоя. Стоит обратить внимание, что ОСБ дешевле, поэтому этот материал предпочитают многие частные застройщики.

Листы укладывают в шахматном порядке, при этом между листами стоит оставлять зазор в 3 мм для компенсации, так как материал может менять свой объем от изменения влажности.
Плиты крепятся саморезами, длиной 35 мм, по швам с шагом 12 см, по периметру листа 25 см в шахматном порядке.

Сооружение стен

Есть два способа монтажа стен:

Вариант каркасно-щитовой:

Собрать на полу каркас стен – можно все сразу, можно по частям;
Обшить каркас с наружной стороны плитами ОСБ или ГВЛ;
Поднять элементы, выставить по уровню строго вертикально – закрепить.

Этот принцип сборки применяют заводы – в цехах собираются щиты по определенному проекту, которые потом доставляют на строительный участок и монтируются на готовый фундамент с обвязкой. Также каркасно-щитовую технологию можно применить при строительстве конструкции дома своими руками.

Способ – баллун:

К нижней обвязке крепится брус 100х100 или 150х150 по периметру, в зависимости от толщины теплоизоляции, шаг каждого элемента должен быть не больше 120 мм – это ширина плиты обшивки;
Установить промежуточные стойки на расстоянии 60 см, то есть посередине основных, их толщина не должна быть менее 50 мм;
Сооружается верхняя обвязка из бруса или доски, аналогично нижней;
Обшить каркас стен с внешней стороны – шаг саморезов по швам: 12-15 см;
Уложить утеплитель, запенить все щели и швы;
Обшить каркас с внутренней стороны.

Какой способ выбрать, решает сам застройщик. Но это напрямую зависит от того, сколько человек работает на строительной площадке. Если есть возможность пригласить несколько человек в помощники, хотя бы изредка, то сборка на полу намного надежнее и проще.

Установка и сечение стоек

Угловые стоечные элементы – брус 150х150 мм или 100х100 мм. Стоит отметить, что все зависит от нагрузки, например, для одноэтажного строения достаточно 10 см, для двухэтажного – 15 см и выше.

Есть несколько способов крепления стоек:

на деревянные шканты;
врубка;
на стальные уголки.

Способ установки на шканты – старый и сложный:

Нужно сначала приготовить шканты из сухой древесины нужного диаметра.
Затем просверлить отверстия наискосок через брус нижней обвязки и стойку.
Забить шкант в подготовленное отверстие, а торчащие концы отпилить.

Стоит сразу оговориться, что этот способ надежен только в том случае, если материал высушен хорошо. В случае с сырой древесиной, она высыхает, деревянный шип тоже усохнет, жесткость крепления будет потеряна.

Врубка производится в нижнюю обвязку, причем выбирать можно только 50% глубины бруса.

Самый простой способ – стальные уголки, которые устанавливаются с двух сторон стоек и прикручиваются саморезами по 3-5 штук на каждую сторону уголка, в зависимости от нагрузки.

Так же при строительстве по канадской технологии, балки под двери и окна должны быть двойные, так как нагрузка на эти конструкции оказывается очень большая и усиление необходимо.

Укосы или раскосы

Эти элементы необходимы, если каркас стен дома обирается на месте. Укосы могут быть временными – с внутренней стороны стен, если предполагается обшивать каркас любым плитным материалом. Эти элементы нужны для того, чтобы выставить стойки в строго вертикальном положении и зафиксировать их на то время, пока не будет произведена обшивка. После этого укосы убирают.

При использовании наборной обшивки, например, вагонки, нужно устанавливать постоянные раскосы. Их устанавливают на каждую пару стоек по 4 штуки – по 2 сверху и снизу. Стоит не пренебрегать этим правилом, так как в процессе обшивки стойки могут «поплыть» и геометрия будет нарушена.

Совет! Для уменьшения расходов на строительство, можно применить технологию сборных стоек, которые монтируются из двух досок. Для этого их нужно сбить гвоздями в шахматном порядке с шагом 20 см. конечно, времени на сооружение уйдет больше, так как каждую стойку придется собирать отдельно, но несущая способность этих элементов выше в разы.

Углы каркасного дома

Обустройство углов вызывает много вопросов. Если установить стоечный брус прямо на угол, то монтаж можно произвести без проблем, но в этом случае он будет холодным. Для районов с мягким климатом это не проблема. Но в средней полосе России зимы холодные, и угловые элементы нуждаются в дополнительном утеплении.

Есть два варианта решения проблемы:

Установить стойки на расстоянии 15-20 см от угла, тогда между обшивкой каркаса и брусом будет зазор, который утепляется изолятором.
Установить 2 стойки по углам на расстоянии 10-15 см, в зависимости от толщины теплоизолятора.

Кроме этого, утеплить конструкцию можно повторно при монтаже облицовочного материала, тогда дом будет не только теплым, но и приобретет эстетичный вид.

Перекрытие

Балки закрепляют на верхнюю обвязку тремя способами:

На стальные опорные кронштейны;
На стальные уголки;
С врезкой.

Шаг установки балочной конструкции и размер элементов напрямую зависит от того, что планируется сделать сверху. Если предполагается обустроить мансардный этаж, то для того, чтобы пол не прогибался, сечение балок берется максимальное, а шаг между ними сокращается до 40 см. Если сверху будет просто чердак и кровля, то можно увеличить шаг до 60 см, а балки обустроить с сечением 100х100.

Если предполагается построить второй этаж, то балки берутся 150х150, на них монтируется черновой пол – так будет проще работать со стенами второго этажа. Сборка самой конструкции проводится аналогично той, которая применялась при постройке первого этажа, но с той разницей, что конструкцию каркаса стен придется затаскивать на второй этаж.

Стропильная система и кровельный материал

Часто при строительстве дома по каркасной технологии применяют два вида стропильной системы:

Двускатная;
Мансардная.

Разница в их обустройстве небольшая, достаточно правильно произвести расчеты материала. Но в случае с каркасными строениями, есть ограничение на вес кровельного материала – он должен быть легким, иначе деревянные балки могут не выдержать большой нагрузки.

Утепление

Для утепления каркасного строения можно применить любой из известных изоляторов, которые соответствуют характеристикам и требованиям по теплоизоляции:

Минеральная вата – отвечает всем требованиям, но стоит помнить, что этот материал не влагостойкий и при намокании может потерять свои изоляционные свойства на 30-50%. Чтобы предотвратить такие последствия, нужно обустроить качественную пароизоляцию.
Пенопласт – самый недорогой и востребованный утеплитель, который не впитывает влагу, не проседает, отлично держит тепло.
Базальтовая вата – натуральный изолятор, который можно купить как в рулонах, так и в матах.
Пенополистирол – почти тот же пенопласт, но фракция у него намного мельче. Материал отвечает всем санитарным нормам, не впитывает влагу, хорошо держит тепло. Единственный недостаток – прямые солнечные лучи разрушают материал.

Важно! Выбирая размер изоляционного материала, стоит помнить, что плиты должны быть на 2-4 см больше, чем зазоры между стойками, чтобы при установке изолятора не было нежелательных мостков холода.

Выбор изоляционного материала зависит от финансовых возможностей и региона строительства, но лучше не экономить на утеплении, так как от этого зависит, сколько денег вы будете тратить на обогрев помещения.

В заключение

Пользуясь советами и пошаговой инструкцией, описанной выше, любой человек может собрать каркасное строение самостоятельно, не прибегая к помощи профессиональных строителей. Дома по канадской технологии собираются в короткие сроки и стоят недорого, что и сделало их такими популярными у частных застройщиков.

Благодаря многочисленным достоинствам, каркасные сооружения занимают лидирующие позиции среди быстровозводимых строений, которые эксплуатируются как для дачных целей, так и круглогодичного проживания.

Не нуждающиеся в массивном фундаменте, лёгкие, с высокой степенью тепловой защиты подобные конструкции не уступают кирпичным сооружениям.

Также если придерживаться определённых этапов, всегда можно построить дом каркасный самостоятельно.

Инструкция возведения

К самому недорогому по ценовой категории и быстрому по технологии способу возведения относится строительство дома каркасного типа. Именно поэтому подобные строения пользуются востребованностью во всех уголках земного шара.

Поэтапное строительство дома каркасного типа начинается с фундаментного устройства и заканчивается работами по отделке, которые способны выполнить за пару месяцев несколько человек.

Строительный процесс начинается с создания проектной документации, в которой отражаются схемы будущего строения.

Придерживаясь необходимых предписаний, можно реализовать инженерные идеи собственноручно.

Фото каркасного дома, проектных документаций созданы специальными проектирующими фирмами. В интернете предложено разнообразие видео о возведении строений каркасного типа собственноручно.

Распланировка участка

Приступая к возведению сооружения, необходимо подготовить место. Для грамотной разметки территорию освобождают от растений и мусора. В случае если на участке имеются неровности, нужно устранить их, а возвышенности убрать до требуемого уровня.

Начиная строительные работы, осуществляют разметку под основание дома. В целях перенесения сведений с проектной документации в натуру, используя колышки, определяются размеры будущего сооружения.

Фундамент и его закладка

Пошаговая инструкция строительства каркасного дома предусматривает обустройство надёжного фундамента. Каркасная конструкция не требует закладки массивного основания, в данном случае подходит фундамент столбчатого типа.

Когда фундаментная закладка окончена, устраивается рубероидная закладка. Обвязка выполняется из бруса, который укладывается на фундаментное основание по периметру. Крепление фундамента с брусом проводится болтами, либо шпильками.

Обустройство пола

Установка пола начинает проводиться с фиксации лаг непосредственно к брусьям обвязки. Для лаг применяется и доска, однако в данном случае для жёсткости необходимо установить вместе несколько досок, скрепив их.

Частота размещения лаг зависит от габаритов утеплителя. Для закрепления лаг применяются уголки, а также гвозди.

Сверху утеплителя обустраивается гидроизоляция, затем пол застилается специальными плитами. Также можно применить фанеру.

Обустройство стен

Установка стен проводится посредством сборки каркасной конструкции, которая создаётся из металла или натурального массива. Для каркаса из древесины используется в основном дуб.

Сборка каркаса производится в соответствии схемой возведения каркасного сооружения. Изначально собирается стенной пролёт на напольной поверхности, затем в готовом виде элемент настенной поверхности устанавливает к полу.

Обратите внимание!

При расчёте габаритов настенных поверхностей стоит учитывать тот факт, что каждый очередной пролёт имеет стойки меньше на одну толщину очередного пролёта.

Чтобы каркасная конструкция настенной поверхности имела большую жёсткость, между стойками вертикального типа обустраиваются перемычки, крепление которых осуществляется в шахматном порядке.

Перемычки крепятся на непосредственно смонтированный каркас или на стадии, когда конструкция размещена ещё на напольной поверхности. Двери, а также окна в настенных каркасах устанавливаются по проектной документации.

Обустройство кровли

К одному из распространённых видов кровли относится двускатная. Выбор стропил осуществляется с сечением, чтобы промеж ними возможно было обустроить утеплитель. В коньке стропила совмещаются по способу пол-лапы. Затем обустраивается обрешётка.

В качестве покрытия крыши подходит профилированный лист или металлочерепицы. Данный материал прост в установке, лёгкий и стоит сравнительно недорого. Помимо этого подобная кровля имеет красивый внешний вид.

Обратите внимание!

После утепления строения проводится отделка с использованием штукатурки, сайдинга, либо вагонки. К самому приемлемому варианту отделки относится сайдинг из винила, поскольку он простой в установке и защищает поверхность стен от отрицательных влияний внешней среды.
