Как построить столбчатый фундамент из асбестовых труб своими руками. Фундамент для дома из асбестовых труб Использование асбестоцементных труб для фундамента

Фундаментом является основание сооружения. От прочности данной конструкции будет зависеть срок эксплуатации всего здания. По сути, это главный элемент любой постройки, ведь в случае его просадки или подвижки, может проявиться ряд негативных факторов:

  • вздутие полов;
  • невозможность закрытия дверей;
  • общий перекос строения;
  • разрушение дома.

Вашему вниманию представляется материал, как сделать продуманно и надёжно столбчатый фундамент из асбестовых труб.

  1. Простота монтажа. Полное исключение специальной строительной техники.
  2. Демократичная стоимость материалов.
  3. Работа может проводиться в максимально сжатые сроки.
  4. Возможность строительства даже в затопляемых районах.
  5. Длительный срок эксплуатации.
  6. Реальность проведения расчётов самостоятельно.

Профессионалы в один голос утверждают, что сделать фундамент из асбестовых труб своими руками не представляет особой сложности. Однако следует взять во внимание, что при возведении свайного фундамента, теряется возможность постройки подвального помещения. Кроме того, используя данную методику строительства, необходимо учитывать, что перекрытия под постройкой нуждаются в основательном утеплении и ветрозащите.
Также необходимо отметить, что свайный фундамент может крайне негативно показать себя на подвижных грунтах. Но такой момент чаще всего может быть проявлен, когда асбестовые трубы были установлены вразрез с действующими строительными нормами.
Асбоцементный фундамент очень часто применяют для построек, имеющих каркас, которые при этом выполнены из бруса, дерева, арболитовых и других альтернативных лёгких видах материалов: бани, веранды, хозблоки, беседки, бытовки и прочее. Помимо этого, при помощи ростверка можно объединить материал с плитой или бетонной лентой. Область применения фундамента из асбестоцементных труб своими руками очень обширна, его возводят в областях, где происходят подтопления, имеются сильнопучинистые почвы, а также, где грунт может промерзать более чем на полтора метра.

Проведение расчётов

Чтобы провести необходимые вычисления, нужно узнать два основных параметра:

  1. Температура промерзания почвы.

Для определения промерзания грунта, можно воспользоваться справочной информацией. В соответствующих источниках находятся данные о промерзании почвы без снежного покрова. Кроме того, если уровень снежных осадков достаточно велик, цифру, приведённую в справочнике, можно немного занизить.
К справочным данным можно добавить значение от 0,3 до 0,5 метра – данный показатель обозначит правильную глубину подземной части свай. Отметим, что их основания должны просматриваться над уровнем грунта, приблизительно на 30 см, однако, при имеющимся риске затопления эту цифру допускается ещё увеличить на несколько сантиметров.

Асбестоцементные трубы для фундамента обычно имеют диаметр, который соотносится с весом будущей постройки. Для бревенчатых зданий лучше всего подойдёт объём равный 20-30 см, в то время как для небольших беседок диаметр труб может составлять всего 7 см.
Нагрузка на возводимую конструкцию будет зависеть от сложности строения сооружения и материала, из которого оно будет выполняться. Для проведения расчётов нужно брать во внимание не только стены, но и крышу, отделку и утепление.
Имеющиеся сваи размещаются по периметру сооружения, а также по его углам и в местах пересечения несущих стен. Их расстояние должно составлять не больше одного метра. Приблизительная нагрузка на каждую сваю должна в среднем составлять 800 кг. В случае, если получаемый вес выше заданного показателя, следует увеличить число свай.
В конце проведенных действий становится известным требуемое количество труб и арматуры. Расчёт должен быть составлен по следующему принципу – 2-3 прута арматуры на каждую асбестовую трубу.

Пошаговая инструкция производства фундамента

Итак, есть материал, желание и готовность выполнить фундамент из асбестоцементных труб своими руками. Рассмотрим поэтапно, как правильно построить данную конструкцию:

  • Проектирование. Строительство каркасных сооружений относится к группе несложных работ. Так, масса одноэтажного коттеджа в среднем составляет 8 тонн. Значит, для такого фундамента нужно задействовать 10 опор, сечение которых будет равным 20 см. Проектную документацию в готовом виде можно найти на просторах глобальной сети, однако, как альтернативный вариант, её возможно заказать у специалистов. На сегодняшний день статистика проводимых работ по строительству частных домов показывает, что большинство заказчиков желают индивидуальный проект постройки.
  • Подготовка участка с последующей разметкой. Чтобы подготовить участок для соответствующих строительных мероприятий, необходимо следовать таким действиям:
    • произвести очистку территории от камней и деревьев;
    • обозначить угловые отметки фундамента – вкапать металлические прутья или столбики из дерева с натяжкой на них веревки;
    • на два метра отступить от возможной границы возводимого фундамента и обозначить участок, с которого в последующем необходимо будет убрать плодородный грунт (более 30 см). Такая манипуляция нужна, чтобы позже из-под постройки не прорастали сорняки;
    • убрать дёрн, произвести выравнивание участка и засыпать песчано-гравийной смесью. Утрамбовать площадку.
  • Бурение скважин под опоры. В случае проведения самостоятельных работ по постройке конструкции из асбестовых труб допускается задействовать обычный садовый бур. Для бригад специалистов строительных фирм свойственно использовать специальное оборудование (автоматические мото- либо ямобуры). Диаметр скважины для опоры должен превышать ее объем на 10-12 см. В свою очередь, глубина должна быть больше на 20 см намеченной высоты свай. Такой подход необходим для изготовления специальной фундаментной «подушки» из стройматериалов нерудных пород.
  • Подготовительные работы по возведению столбчатого фундамента из асбестовых труб и монтажа данных труб. Дно подготовленной скважины тщательно засыпается щебнем и песком, методично утрамбовывается и заливается водой. Верхний слой укрывается гидроизоляцией – это может быть пленка или рубероид. В яму погружаются опоры и закрепляются рейками. Основание засыпается песком. Длина столбов должна иметь запас длины чуть больше 10 см, в последующем благодаря такому приему можно с лёгкостью выравнивать высоту любой опоры. В случае, если почва имеет повышенную влажность, рекомендуется все трубы обработать специальным раствором на битумной либо полимерной основе.
  • Бетонирование и армирование. Подготовленная бетонная смесь заливается в асбестовые трубы на 30–40 см. Далее, опоры необходимо приподнять на 20 см и закрепить их. Подобным образом получаем своеобразную бетонную подошву, посредством которой столбы будут более устойчивыми.
  • Финальный этап. После того как бетонный слой застыл, в трубу производится монтаж арматурного каркаса, который соединен проволочными перемычками либо поперечными рамками из тонкой арматуры. Далее, происходит заливка раствора до необходимого уровня. Чтобы убрать появившиеся пузырьки воздуха, можно использовать деревянную рейку или металлический прут. Верхний слой накрывается целлофановой пленкой для достижения равномерного высыхания бетонного раствора. Период сушки должен проходить не менее 21 дня.

Первоначально асбестоцементные трубы достаточно ограниченно использовались в частном домостроительстве. Во-первых, трубы из асбеста отпугивали народ мифами о канцерогенности материала, а во-вторых, опыта использования в обустройстве фундамента на таком типе материала было немного. Сегодня столбчатый фундамент из асбестоцементных труб можно назвать удачным компромиссом между низкой стоимостью и высокой стойкостью к влаге и нагрузке. Еще одним неоспоримым достоинством является то, что изготавливается столбчатый фундамент из асбестовых труб своими руками намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погруженной в пробуренную скважину в грунте. Свайный фундамент на асбоцементных опорах ценят, прежде всего, за такие моменты:

  • Скорость изготовления такого фундамента намного выше, а трудоемкость значительно ниже любых других буронабивных опор, в том числе свай ТИСЭ, каркасных заливных свай, уступая в этом показателе только дорогим винтовым и железобетонным вариантам;
  • Высокая стойкость асбестоцементной основы труб к любой влаге, при этом не происходит потери прочности свайной опоры, деградации материала, коррозии;
  • На сваях из асбестоцементных труб можно поднять цоколь здания на высоту в 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в ряде случаев для свайных конструкций другого типа.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбоцементной трубы нельзя назвать идеальной. Ее можно легко и быстро собрать и построить в течение двух дней, при наличии бетономешалки, ручного бура для сверления скважин, болгарки, сварочного аппарата, бетонного раствора и заготовленной стальной арматуры толщиной 8 мм. Прежде чем приступать к изготовлению подобного фундамента, необходимо обратить внимание на его недостатки:

  • Прочность асбестоцементных опор фундамента относительно невелика. Жесткости и несущей способности свайных элементов достаточно для постройки каркасного, бревенчатого или газобетонного здания при условии, что строительство выполняется на плотных и тяжелых грунтах;
  • Буровые работы необходимо выполнять на глубину не менее 150-180 см, из-за небольшой прочности свай приходится бурить большое количество скважин, причем практически всю работу выполнять ручным буром;
  • В отличие от своих конкурентов – заливных свай ТИСЭ, асбоцементные сваи не обладают «якорным» свойством, поэтому при нарушениях технологии изготовления фундамента возможны случаи выдавливания опор пучинистыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке участка и разметке мест под бурение скважин необходимо определиться с точным количеством требуемых асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используются асбестоцементные трубы диаметром проходного сечения в 100 или 150 мм. Намного реже применяется труба в 200 мм. В основном она применяется в тех случаях, когда необходимо выполнить ремонт асбестовой трубы столбчатого фундамента. Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного бура. Диаметр скважины должен быть минимум на 10 мм больше, чем наружный диаметр асбестоцементной опоры.

Например, для «сотки» - асбестоцементной трубы в 100 мм, наружный диаметр для марки «БНТ» составит 118 мм, а для более распространенной «ВТ» – 122 мм. Соответственно, диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен составить 170 и 180 мм. Данный зазор указан для глубины в 150 см, если бурение будет выполняться на два и более метров, величину зазора необходимо увеличить еще на 30%.

После того, как пробита скважина необходимого диаметра и глубины, на дно необходимо отсыпать смесь из песка и отсева, чтобы образовалась подушка толщиной не менее 10 см. Это позволит скомпенсировать усадку бетонной смеси внутри асбестоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется наружную поверхность обработать битумной мастикой, независимо от уровня грунтовых вод. Далее устанавливаем трубу в полость скважины и заливаем вовнутрь небольшое количество раствора, не более 2-3 литров. После заливки легонько приподнимем трубу и несколько раз осадим ее, чтобы добиться выравнивания залитого слоя раствора по поверхности подушки, как на видео:

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и по вертикали, после чего фиксируем трубы с помощью деревянных реек. Вовнутрь каждой асбестоцементной трубы закладываем пакет из трех десятимиллиметровых прутьев арматуры. Каждый прут должен быть равноудален от стенок трубы и других прутьев.

Заливка асбестоцементных опор бетоном

Наиболее ответственный этап в построении фундамента – это заливка бетоном внутреннего пространства трубы. Бетонный раствор готовят из цемента марки 300, песка и мелкого гравия или отсева, предварительно промытого водой. Консистенция раствора должна быть таковой, чтобы смесь, залитая в воронку с размером горлышка в 50 мм, свободно протекала без образования пробок.

В зависимости от диаметра опоры и глубины, на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просаживают тонким прутом в течение 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками скважины необходимо заделать остатками раствора, чтобы избежать подтекания дождевой воды внутрь. Это существенно увеличит срок службы опорных элементов. Верхний торец опоры по мере отвердевания бетона и его усадки может менять свое положение. Окончательное выравнивание торцов асбестоцементных столбиков можно выполнять не ранее, чем через две недели после заливки свай. Если работы выполняются в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы уменьшить потери влаги на испарение и избежать растрескивания бетона.

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк. Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не поддаются коррозии, даже при длительном нахождении в воде. Но материал обладает щелочной реакцией, поэтому при установке в кислых почвах гладкая наружная поверхность трубы может превращаться в изъеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избегать проблем подобного рода, в районе перехода наружной части сваи в грунт обязательно выполняется отсыпка из песка. Любые другие смеси для этих целей использовать не рекомендуется. В таких условиях свайный фундамент свободно может простоять 30-40 лет.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Как сэкономить на стоимости основания дома, но при этом не потерять его прочностные характеристики? Одной из надежных конструкций является фундамент из асбестовых труб, который можно смело применять в строительстве каркасных домов или любых легких постройках. О том, как правильно рассчитать, подобрать материалы и соорудить такой фундамент, можно ознакомиться в этой статье.

Как выбрать трубы

Асбестовая труба для столбчатого фундамента подбирается диаметром в среднем 250 мм. Полость изделия должна быть заполнена бетоном. В отдельных случаях, при больших нагрузках, внутренняя часть трубы дополнительно армируется.

Если подбирать трубы небольшого диаметра (100 мм), то возникает сложность заполнения их бетоном. Есть вероятность появления пустот, что значительно снизит срок эксплуатации фундамента. Такие трубы чаще всего используются для более легких сооружений (например, беседок). Но нужно быть готовым к сложностям в установке таких труб.

Для тяжелых зданий могут применяться трубы диаметром 300 мм. С таким материалом легче работать, ведь заполнение бетоном будет происходить проще.

Достоинства столбчатого фундамента

Выбор асбестоцементных труб для столбчатого фундамента отличается такими преимуществами:

  • невысокой стоимостью;
  • легкостью в монтаже;
  • прочностью;
  • долговечностью.

Приемлемая стоимость обуславливается тем, что материалы для работ можно приобрести по более низкой цене, чем, например, для возведения бетонных блоков.

Простота монтажа позволяет установить трубы своими руками. При этом не нужно нанимать специализированную технику. Это большой плюс для тех участков, где затруднен проезд машин. Помимо этого, возводить строение на столбчатый фундамент возможно уже через неделю, в отличие от монолитного, который нужно оставлять для застывания на месяц.

Особый состав асбестовых труб (дисперсно-армированный) делает материал устойчивым к негативному воздействию окружающей среды.

Это обеспечивает влагоустойчивость и прочность такому фундаменту. Трубы имеют низкий коэффициент теплового расширения.

Несмотря на такие преимущества асбестовых труб, необходимо правильно выполнить расчет материала. Если не следовать технологии, то все достоинства сводятся к нулю. Ведь дальнейшее строительство дома на основании, которое не выдерживает определенную нагрузку, будет опасным.

Основные принципы строительства

Перед устройством фундамента из асбестовых труб необходимо ознакомиться с несколькими принципами:

  • Возводить на нем только легкие сооружения.
  • Учитывать тип грунта.
  • Проводить расчеты.
  • Придерживаться технологии возведения фундамента.

Работу по устройству следует разделить на несколько этапов:

  • Проведение расчетов.
  • Подготовка территории.
  • Установка фундамента.
  • Формирование ростверка.

Начинается работа с проектирования. Без проведения предварительных расчетов нельзя начинать установку.

Расчет оснований

Расчет основания начинается с определения типа почвы грунта. Для этого определяется глубина промерзания земли.

Длина свай должна превышать глубину промерзания почвы.

Значение промерзания грунта отличается в разных регионах. Эти показатели определяются по справочным данным. Но следует обратить внимание, что эти значения указываются без снежного покрова.

Также необходимо учитывать нагрузку будущего строения. В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он отличается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета оснований следует воспользоваться инструкцией:

  1. Определить вес дома.
  2. Определить сопротивление грунта.
  3. Рассчитать площадь фундамента.

Общая формула расчета минимальной суммарной площади основания выглядит так:

Из этого следует, что Р – это вес здания, кг,

R0 - это сопротивление грунта, которое определяется расчетным путем, кг/см2.

Для запаса надежности в формулу вводится коэффициент 1,3.

Пример расчета

Приведем пример: имеется каркасный дом с размерами стен 6×7 м с высотой первого этажа 2,8 м, фронтона – 2,6 м.

Удельный вес каркасных стен равен γс = 50 кг/м2.
Удельный вес кровли из листовой стали γк = 30 кг/м2.
Удельный вес межэтажных перекрытий γп = 100 кг/м2.

Нагрузка межэтажных перекрытий во время эксплуатации γнп = 210 кг/м2.

Грунт, на котором будет возводиться дом, – суглинок (R0 - 3,5 кг/см2), у которого глубина промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:

  • Определяется масса стен.

Площадь стен дома вместе с фронтонами будет равна Sс = 89 м2. Исходя из этого, находится масса стен:

Pс = Sс × γс = 89 × 50 = 4450 кг.

  • Затем рассчитывается масса перекрытий между этажами (на первом этаже и мансарде).

Как утеплить крышу мансарды читайте в

Находится площадь перекрытий (Sп = 84 м2). Масса перекрытий:

Pп=Sп×γп=84×100=8400 кг.

При Sп=84 м

Pнп=Sп×γнп=84×210=17640 кг.

Подробно о бетонных плитах перекрытия можно узнать

  • Определяется масса кровли.

Находится площадь кровли: Sк = 50 м2. Масса кровли:

Pк=Sк×γк=50×30=1500 кг.

  • Делается расчет предварительной массы фундамента.

Для этого берется приблизительное число столбов, например 14. Исходя из того, что каждые 2 метра фундамента (по периметру) будет устанавливаться столб, то 14 штук должно хватить. Длина столба L = 1,9 м.

Определяется объем столба:

Vс=π×R2 ×L=0,24м3,

где R - радиус столбика (R = 0,2 м). Исходя из этого масса 1 столба: 0,24 × 2500 = 600 кг.

Суммарная масса столбов: 600 × 14 = 8400 кг.

Суммарная масса дома

Для этого суммируются все полученные значения (стен, перекрытий, кровли, фундамента) и получается итоговое число 40390 кг.

  • Вычисляется минимальная суммарная площадь оснований по формуле, приведенной в начале раздела: S = 1,3 × 40390/3,5 = 11540 см2.
  • При расчете площади основания 1 столба высчитывается число 1250 см2.(S=пr2=3.14 ×0.22) Рассчитывается общее количество столбиков: 11540/1250 = 10 штук.

Из этого следует, что при увеличении диаметра столбов их количество можно уменьшать и наоборот.

Только после такого расчета можно приступать к закупке материалом и установке фундамента.

Подготовка к обустройству

Подготовка территории к обустройству фундамента состоит из подготовки мест для установки свай. Для этого земельный участок очищается от сорняков, растительности. Затем участок выравнивается, обсыпается гравием. (Прочитать о видах гравия, а также его фракциях и плотности можно здесь).

После этого ставятся колышки в местах установки труб, между которыми натягивается веревка. Необходимо точно отмерить место установки фундамента.

Фундамент из асбестовых труб. Пошаговая инструкция

После подготовки начинается основная работа по устройству:

  • бурение скважин;
  • установка труб;
  • монтаж каркаса;
  • заливка.
  • обвязка столбов.

Бурение скважин выполняются в местах установки колышков.

Диаметр отверстий должен быть на 10 см больше, чем диаметр труб.

Бурение выполняется механическим способом или с помощью ямобура. Глубина заложения труб должна равняться расчетному значению. После этого в скважину засыпается песок, заливается водой и утрамбовывается.

Установка труб делается следующим образом: в подготовленную скважину вставляется труба, заливается бетоном (⅓ часть) и приподнимается на 15 см. (Как самостоятельно приготовить бетон читайте в статье Бетон: как приготовить своими руками.)За счет этого образуется бетонная подошва, которая будет защищать фундамент в зимний период и защищать его от выпучивания. О том, как правильно разрезать трубу нужного размера можно ознакомиться в этом видео. Представлена пошаговая инструкция разрезания трубы.

Необходимо постоянно проверять установленные трубы по уровню. Они должны быть установлены идеально ровно.

Следующий этап – установка каркаса. Для этого в трубу вставляется арматура. Ее стержни должны выступать на 10 см над трубой. После этого заливается оставшийся бетон в трубу. Пространство между наружными стенками трубы и внутренними стенками скважины засыпается гравием и утрамбовывается.

Когда трубы полностью заполнены бетоном, их необходимо оставить на срок около 14 дней.

Этого времени достаточно, чтобы смесь схватилась. Затем можно приступать к завершающему этап работ – формированию обвязки.

Арматура крепления бруса

Обвязка столбов (или формирование ростверка) необходима для того, чтобы равномерно распределить нагрузку на столбики. Помимо этого, ростверк является опорой для будущих стен. Поэтому эту конструкцию необходимо выполнить качественно, следуя инструкции:

  • На трубах сделать опалубку из досок.
  • На дно опалубки засыпать песок.
  • На песок установить арматуру, соединив ее с арматурой, которая выходит из труб.
  • Залить бетонную смесь.
  • После застывания бетона снять опалубку.

Пошаговая инструкция, начиная от бурения скважин, заканчивая формированием ростверка, представлена в этом видео

Советы профессионалов

Для того чтобы получить качественный результат, можно воспользоваться несколькими советами:

  • Для заливки труб использовать бетон марки М200 или М300.
  • После заливки бетона трубы следует проштыковать металлическим стержнем. Это позволит устранить воздушные прослойки.
  • Для дополнительной защиты столбов от влаги можно в скважину на слой песка уложить рубероид.
  • Опалубка должна быть без щелей.

Фундамент из асбестовых труб можно сделать в достаточно короткие сроки. При этом уйдет минимальное количество денежных средств и времени. Но следует учитывать, что такой вариант подойдет для легких зданий.

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент . По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

  • по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
  • рытье котлована для такого фундамента не обязательно;
  • свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
  • высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
  • на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

  • такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
  • длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
  • в домах на таких фундаментах практически невозможно устроить подвал;
  • основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

  1. Выяснить качество грунтов на месте строительства, чтобы исключить попадание на плавающие грунты.
  2. Уточнить глубину промерзания грунта в данной местности, от этого зависит глубина погружения свай из асбестоцементных труб.
  3. Рассчитать размер сваи с учетом максимальной перераспределенной нагрузки на трубу 800 кг. Если расчетная нагрузка больше, нужно увеличить количество промежуточных свай.

Расчет столбчатого фундамента из труб

Порядок выполнения работ

Последовательность заложения столбчатого фундамента

  1. Разметить на выбранном месте план дома, места пересечения несущих стен отметить колышками.
  2. Проверить разметку путем промера габаритных размеров по диагоналям разметки. Они должны быть одинаковыми.
  3. Разметить места размещения промежуточных свай под несущими стенами. Расстояние между ними должно быть не более 1 метра.
  4. Садовым буром выполнить в грунте отверстие для сваи. Глубина погружения должна быть больше величины промерзания грунта на 0,3 – 0,5 метра. Диаметр отверстия выполняется как минимум на 5 см больше диаметра сваи. Работа легко выполняется своими руками
  5. Выполнить подсыпку под основание асбоцементной трубы двумя слоями песка и гравия.
  6. Подсыпку утрамбовать и пролить водой.
  7. Разметить и распилить трубу своими руками с использованием болгарки на необходимую длину, учитывая превышения верхнего конца над уровнем грунта примерно на 30 см.
  8. Погружаемый конец нужно обработать воднополимерной гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии. Работу легко выполняет своими руками один человек.
  9. Опустить трубу в отверстие и раскрепить ее деревянными брусками.
  10. Также установить остальные сваи. Еще раз промерить диагонали, при необходимости поправить расположение труб.
  11. При помощи уровня проверить горизонтальность размещения верхних концов асбестоцементных свай, разметить уровень заливки труб бетоном. Выступающие части обрезать после застывания бетона.
  12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части гравия средней фракции, вода. Для проверки консистенции бетона слепить из него шар диаметром порядка 10 см. Он должен слегка проседать под своим весом, но не рассыпаться и не расплываться.
  13. Снаружи сваи установить 3 – 4 прутка арматуры, связав их проволокой. Внутрь трубы таким же способом установить прутки арматурной стали.
  14. После загрузки внутрь или снаружи трубы замеса бетона проколоть в нескольких местах слой массы прутком и притрамбовать, чтобы избежать образования пузырей воздуха в массе заливки.
  15. После этого сделать перерыв на 5 – 7 дней в выполнении любых работ на стройплощадке, чтобы дать бетону время застыть.
  16. Проверить горизонтальность верхних концов свай, при необходимости – укоротить выступающие своими руками.

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды по исполнению.

Они могут быть:

Виды ростверков

  1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
  2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
  3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

  1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
  2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
  3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Желая изготовить фундамент под дачный домик своими руками, обратите внимание на описанные здесь методики. Вы получите фундамент достаточной прочности с малыми затратами. Успехов вам!

При выборе типа фундамента домовладелец должен в первую очередь учитывать особенности грунта и самого строения. Немаловажными критериями выбора той или иной системы основания является ценовая доступность, уменьшение трудоемкости монтажа, возможность ведения работ без привлечения спецтехники. Фундамент на асбестовых трубах подходит для «проблемных» грунтов, имеет меньшую стоимость по сравнению с некоторыми другими типами оснований.

Особенности

Еще несколько десятилетий назад асбоцементные трубы практически не использовались в частном домостроении, что обусловлено, во-первых, существовавшим на тот период мифом об их экологической небезопасности, во-вторых, недостатком знаний и практического опыта в технологии применения данного материала.

Сегодня столбчатый или свайный фундамент на асбестовых основаниях получил довольно широкое распространение , особенно на грунтах, где невозможно обустроить ленточное основание. К таким грунтам относят в первую очередь глинистые и суглинистые, влагонасыщенные почвы, а также участки с перепадом высоты.

С помощью свай из асбестоцементных труб можно поднять здание на 30-40 см, что удобно для участков, расположенных в низинах, поймах рек, а также подверженных сезонным затоплениям. В отличие от металлических свай асбестоцементные не склонны к появлению коррозии.

Асбестовые трубы представляют собой стройматериал на основе асбестового волокна и портландцемента. Они могут быть напорными и безнапорными. Для строительства подходят только напорные модификации, они же применяются при организации колодцев, скважин.

Такие трубы имеют диаметр в пределах 5 – 60 см, выдерживают давление до 9 атмосфер, характеризуются долговечностью и неплохими коэффициентами гидравлического сопротивления.

В целом технология их установки стандартна – аналогичным образом ведется установка большинства свайных фундаментов. Для труб готовят скважины, местоположение и глубина которых соответствует проектной документации, после чего их опускают в подготовленные заглубления и заливают бетоном. Более подробно о технологии монтажа пойдет речь в последующих главах.

Плюсы и минусы

Популярность фундамента рассматриваемого типа обусловлена в первую очередь возможностью сделать участок с «проблемным» грунтом пригодным для строительства. Асбестоцементные трубы можно установить своими руками без привлечения спецтехники, что отличает их от металлических свай. Понятно, что это уменьшает себестоимость объекта.

Отсутствие большого объема земельных работ, а также необходимости заливки больших площадей раствором бетона обуславливают меньшую трудоемкость процесса монтажа и более высокую его скорость.

Асбестоцементные трубы обходятся в разы дешевле свай, при этом они демонстрируют лучшую влагостойкость. На поверхности не образуется коррозии, не происходит деградация материала и потеря им прочности. Это позволяет вести строительство в чрезмерно влагонасыщенных грунтах, а также на подтопляемых территориях.

Если сравнивать стоимость столбчатого фундамента на асбестоцементном основании с себестоимостью ленточного аналога (даже мелкозаглубленного), то первый окажется дешевле на 25-30%.

При использовании свай данного типа удается поднять здание в среднем на высоту 30-40 см, а при правильном распределении нагрузки – даже до 100 см. Не всякий иной тип фундамента демонстрирует такие качества.

Главным недостатком асбестоцементных труб является их невысокая несущая способность. Это обуславливает невозможность использования их при строительстве на болотистых местностях и органических почвах, а также предъявляет определенные требования к постройке. Объект должен быть малоэтажным из легких материалов – дерево, газобетон или конструкция каркасного типа.

По причине небольшой несущей способности приходится увеличивать количество асбестоцементных труб и, соответственно, скважин под них.

В отличие от металлических аналогов такие опоры характеризуются отсутствием «якорного» свойства, а потому при несоблюдении технологии монтажа или ошибках в расчетах при пучении грунта опоры будут выдавливаться из земли.

Как и большинство свайных домов, объекты с асбестоцементным основанием строятся без подвала. Конечно, при большом желании его можно обустроить, однако придется рыть котлован (на влагонасыщенных почвах обустраивать мощную дренажную систему), что в большинстве случаев является нерациональным.

Расчеты

Строительство любого типа фундамента должно начинаться с подготовки проектной документации и составления чертежей. Они, в свою очередь, базируются на данных, полученных в ходе геологических изысканий. Последние предполагают лабораторный анализ почвы в разные сезоны.

Получить сведения о составе почв и их особенностях позволяет бурение пробной скважины, благодаря чему становится очевидна послойность грунта, его состав, наличие и объем подземных вод.

Залогом прочного фундамента является точный расчет его несущей способности. Опоры свайных фундаментов должны достигать твердых слоев грунта, которые лежат ниже уровня его промерзания. Соответственно, для проведения подобных расчетов нужно знать глубину промерзания почвы. Это постоянные величины, которые зависят от региона, они находятся в свободном доступе в специализированных источниках (интернет, официальная документация органов, регулирующих правила строительства в конкретном регионе, лаборатории, производящие анализ почв и так далее).

Узнав необходимый коэффициент глубины промерзания, следует добавить к нему еще 0,3-0,5 м, поскольку именно настолько асбестоцементные трубы выступают над землей. Обычно, это высота в 0,3 м, но если речь идет о подтопляемых регионах, высота надземной части труб увеличивается.

Диаметр труб рассчитывается исходя из показателей нагрузки, которая будет воздействовать на фундамент. Для этого следует узнать удельную массу материалов, из которых построен дом (они изложены в СНиПе). При этом следует суммировать не только вес материалов стен, но и кровли, облицовочных и теплоизоляционных покрытий, полов.

Вес на 1 асбестоцементную трубу не должен превышать 800 кг. Их установка обязательна по периметру здания, в точках повышенной нагрузки, а также в местах пересечения несущих стен. Шаг установки – 1 м.

Получив сведения об удельном весе материала, к данному значению добавляют обычно еще 30%, чтобы получить коэффициент общего давления эксплуатируемого дома на фундамент. Зная это число, можно рассчитать количество труб, подходящий диаметр, а также количество арматуры (из расчета 2-3 прута на опору).

В среднем для каркасных построек, а также нежилых объектов (беседки, летние кухни) используются трубы диаметром 100 мм. Для газобетонных или бревенчатых домов – изделия с диаметром не менее 200 -250 мм.

Расход бетона зависит от диаметра опоры. Так, около 0,1 кубометра раствора требуется для заполнения 10 м трубы диаметром 100 мм. Для аналогичной заливки трубы с диаметром 200 мм необходимо 0,5 кубометра бетона.

Монтаж

Монтаж обязательно должен предваряться анализом почв и составлением проекта, который содержит все необходимые расчеты.

Следующим шагом станет нанесение разметки – согласно чертежам по углам, а также в точках пересечения несущих конструкций вбиваются колышки, между которыми натягивается веревка. По завершении работ следует убедиться в соответствии получившегося «рисунка» проектному, а также перепроверить перпендикулярность сторон, образуемых углы.

После того как завершена разметка, приступают к бурению труб. Для работы используют бур, а при его отсутствии копают углубления вручную. Их диаметр на 10-20 см превосходит диаметр опор. Глубина – на 20 см больше высоты подземной части труб.

Этот «запас» требуется для засыпания слоя песка. Он насыпается на дно углубления примерно на 20 см, после утрамбовывается, смачивается водой и вновь приминается. Следующий этап – первичная гидроизоляция труб, которая предполагает выстилание дна скважины (поверх утрамбованной песчаной «подушки») рубероидом.

Теперь в углубления опускаются трубы, которые выравнивают по уровню и фиксируют временными опорами, обычно деревянными. При погружении труб в почвы с повышенным уровнем влаги по всей длине подземного пролегания их покрывают битумной гидроизоляционной мастикой.

Бетонный раствор можно заказать или приготовить своими руками. Смешивается цемент и песок в пропорциях 1: 2. В этот состав добавляется вода. Должен получиться раствор, по консистенции напоминающий текучее тесто. Затем в него вводится 2 части гравия, все еще раз хорошо вымешивается.

Бетон заливают в трубу на высоту 40-50 см, а затем трубу приподнимают на 15-20 см и оставляют до тех пор, пока раствор не застынет. Эта технология позволяет создать «основание» под трубой, благодаря чему повышается ее устойчивость к пучению грунта.

Когда бетонный раствор полностью застынет, стенки трубы гидроизолируют рубероидом. Между стенками углубления и боковыми поверхностями трубы засыпают речной песок, который хорошо утрамбовывают (принцип тот же, что и при обустройстве «подушки» – насыпают песок, трамбуют, поливают водой, повторяют действия).

Между трубами натягивают бечевку, еще раз убеждаются в точности уровня и приступают к армированию трубы. Для этих целей с помощью поперечных проволочных перемычек связывают несколько прутов, которые опускают в трубу.

Теперь остается залить в трубу бетонный раствор. Исключить сохранение в толще раствора пузырьков воздуха позволяет использование вибропогружателя. Если его нет, следует проткнуть залитый раствор в нескольких местах арматурой, после чего закрыть получившиеся отверстия на поверхности раствора.

Когда раствор наберет прочность (около 3 недель), можно приступать к выравниванию надземной части оснований, их гидроизоляции. Одной из положительных особенностей этих опор является возможность ускорить процесс подготовки фундамента. Как известно, для полного набора прочности бетону необходимо 28 суток. Однако, трубы, окаймляющие бетон, играют роль несъемной опалубки. Благодаря этому к дальнейшему выполнению работ можно приступить уже через 14-16 дней после заливки.

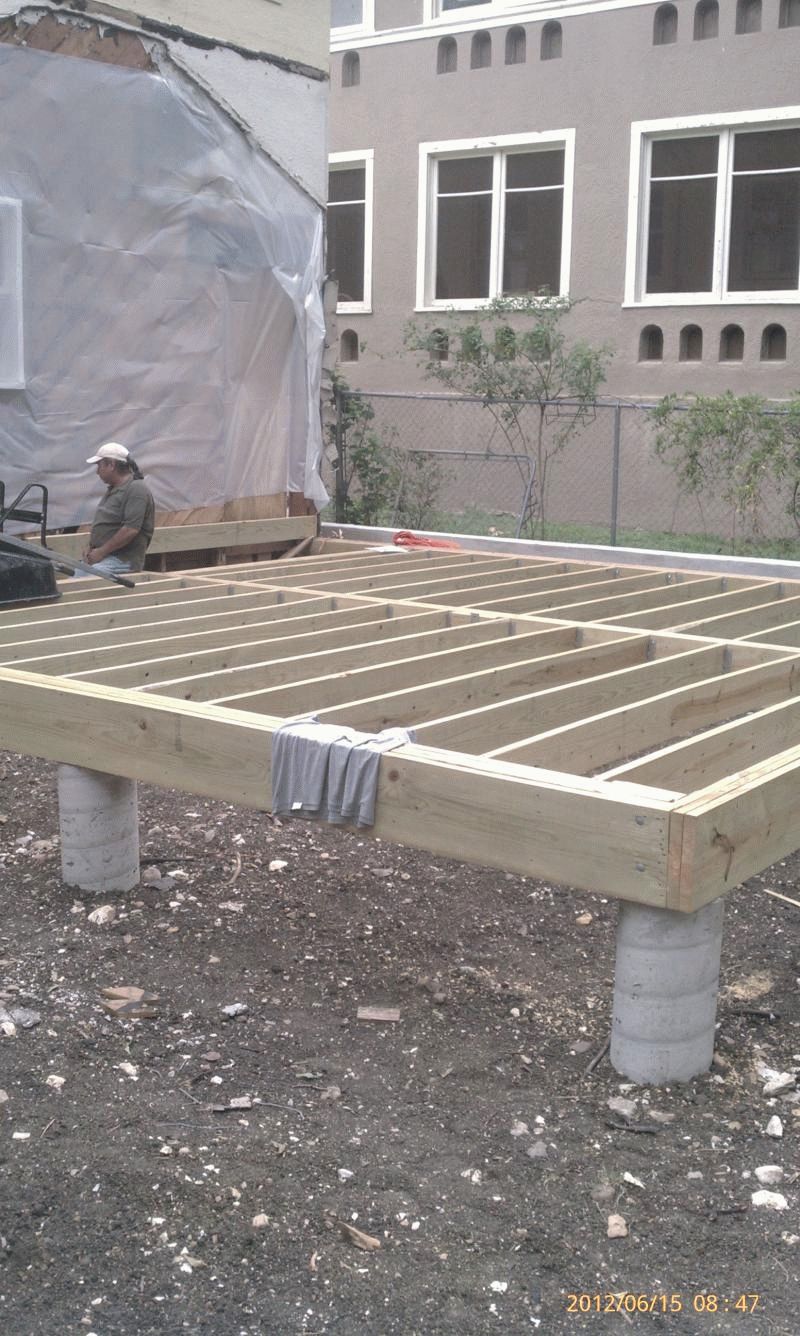

Между собой опоры могут связываться балками или объединяться монолитной плитой. Выбор конкретной технологии обычно осуществляется исходя из используемых материалов.

Балки применяются в основном под каркасные и брусчатые дома, а также небольшие постройки хозяйственного назначения. Для домов из газобетона или арболита обычно заливают ростверк, который дополнительно армируют. Вне зависимости от выбранной технологии следует связать арматуру столбов с силовым элементом основания (балками или арматурой ростверка).

Фундамент из асбестовых труб – удобное решение для небольших построек. В зависимости от множества факторов, таких как тип здания, грунта, нагрузки на предполагаемую конструкцию, необходимо выбирать тот тип фундамента, который будет долго и надёжно служить.

Столбчатый фундамент из асбестовых труб избирается чаще всего именно для дачных домиков и построек, которые не рассчитаны на высокую нагрузку. Затраты на капитальное прочное основание в данном случае излишни.

Что это такое?

Подобный фундамент – довольно простая и дешёвая опора для здания. Он настолько прост, что легко делается самостоятельно, без прибегания к услугам строителей. Может формироваться как деревянными столбами, так и железобетонными плитами – всё зависит от типа грунта и необходимой нагрузки.

Фундамент из асбестовых труб создаётся на основе полых столбов, обёрнутых рубероидом или обмазанных битумом и залитых бетоном или цементом. Такой тип основания позволяет заметно сэкономить на строительстве. В среднем он уменьшает расходы на 12% от стоимости дома с капитальной опорой.

Плюсы и минусы фундамента

Он имеет свои достоинства и недостатки. Характеризовать фундамент из асбестоцементных труб можно несколькими пунктами, отражающими его выигрышные стороны:

  • Простота.
  • Надёжность.
  • Долгий срок службы.
  • Дешевизна.
  • Устойчивость перед неблагоприятной средой.
  • Нетребовательность к техническому оснащению.

Однако и недостатки присутствуют. Можно выделить довольно короткий срок службы. Подобная конструкция не прослужит дольше семидесяти лет. При этом большую нагрузку она выдержать не способна – либо маленькие кирпичные дома, либо деревянные или каркасные.

Какие приспособления, расчёты и материалы используются?

Создаётся свайный фундамент из асбестовых труб при помощи довольно скудного списка. В него входит:

  1. Устройство для бурения скважин.
  2. Бетономешалка или большое корыто для замеса цемента.
  3. Уровень.
  4. Арматура.
  5. Старая штыковая лопата.
  6. Сами асбестовые трубы под фундамент.
  7. Стройматериалы: щебень, песок, цемент.

Добыть все необходимые материалы и приспособления не так сложно. Однако перед строительством требуется производить расчёты. Как и при постройке любого хоть сколько-нибудь надёжного здания. Поскольку без расчётов не получится правильно сделать фундамент из асбестовых труб.

Для начала, следует подобрать диаметр. Для лёгких построек будет достаточно столба с диаметром в 20 сантиметров, или 200 миллиметров. Для более массивных зданий, вроде двухэтажных деревянных построек и кирпичных домов, требуется диаметр толще – от 25 сантиметров и выше.

Далее – требуется узнать, как глубоко зимой промерзает почва. Это узнаётся индивидуально для каждого региона. После изучения этих данных нужно рассчитать глубину скважины так, чтобы свая уходила на 15 сантиметров ниже уровня промерзания.

Затем рассчитывается количество предполагаемых свай. Асбестоцементные столбы стоит располагать на расстоянии не больше двух метров. Их необходимо ставить по периметру дома, а также под пересечениями стен здания.

Для чего он применяется?

Подобная опора применяется, когда нужно построить достаточно лёгкое здание. Это надёжная и дешёвая опора для таких построек, как дачные летние домишки, бани, гаражи и беседки. К тому же это довольно просто и легко, свайный фундамент на асбестовых трубах самостоятельно создаётся без особых проблем. Создание его позволяет заметно сэкономить на строительстве. Однако может возникнуть вопрос – а надёжно ли это? Вполне достаточно, чтобы дачный домик или баня имели устойчивую опору и надёжно стояли.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

После выравнивания нужно установить обноску. Делается это следующим образом – участок под строительство размечается согласно плану размещения свай. Между обносками натягивается бечёвка. Где две бечёвки пересекаются – там будет центр будущей скважины. Центр нужно чем-нибудь отметить.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Асбестоцементные трубы востребованы не только в сантехнической сфере, они также широко применяются в качестве опалубки при возведении столбчатых фундаментов, о технологии монтажа которых мы поговорим в данной статье.

Вы узнаете, какими преимуществами и недостатками обладает столбчатый фундамент из асбестовых труб, как выполняется его расчет и строительство своими руками.

Cодержание статьи

Конструктивные особенности столбчатого фундамента

Фундамент из асбоцементных труб представляет собой столбчатое основание, которое состоит из двух конструктивных элементов – опорных столбов (свай) и соединяющего их ростверка. Каждая составляющая часть фундамента выполняет разные функции:

  • столбы переносят нагрузку от здания на глубинный пласт почвы, в котором находится их опорная подошва;
  • ростверк выступает в качестве несущей поверхности под возведение стен дома и укладку плиты цокольного перекрытия, за счет обвязки сваи получают дополнительную устойчивость к выталкивающим и опрокидывающим нагрузкам, так как соединенные столбы начинают работать как единая конструкция.

Столбчатый фундамент из асбестовых труб обустраивается с применением труб диаметром 300-500 мм . Использовать опоры меньшего диаметра для жилых зданий нельзя, они пригодны лишь для возведения технических построек и тяжелых заборов.

Длина опорной сваи подбирается так, чтобы ее торцевая часть (подошва) размещалась ниже уровня промерзания почвы на 20-30 см. За счет такого расположения сваи получают защиту от выталкивающих нагрузок пучинистого грунта, являющихся основной причиной деформации ленточных фундамент. Глубина промерзания почвы отличается для разных регионов, общепринятой нормой длины столбов считается 2.5-3 метра.

Для обвязки столбов может использоваться четыре типа ростверков – из бруса, швеллера, двутавровой балки и монолитной железобетонной ленты. Оптимальным вариантом для строительства легких зданий своими руками (деревянных и каркасных) является обвязка из бруса, тогда как для тяжелых домов необходим ростверк из железобетона.

Также выполняется классификация ростверков по расположению, согласно которому выделяют:

  • ростверк поднятого типа – обвязка возвышается над уровнем земли на 30-50 см;
  • ростверк, лежащий на поверхности грунта;
  • ростверк, вкопанный в землю.

В условиях пучинистого грунта необходимо делать столбчатый фундамент из асбестовых труб, обвязанных поднятым ростверком – такая обвязка не подвергается выталкивающим нагрузкам, тогда как лежащий на грунте ростверк может оторвать от сваи из-за сил пучения.

Сфера применения, преимущества и недостатки

Фундамент из предназначен для возведение легких зданий высотой 1-2 этажа. Он может использоваться для строительства домов из каркасных и щитовых панелей, бруса, сруба и пенобетона. Для тяжелых кирпичных домов столбчатый фундамент не подходит, поскольку его грузонесущей способности недостаточно.

К преимуществам столбчатого фундамента относится:

  • минимальная стоимость;
  • простота обустройства – весь цикл работ по монтажу фундамента можно выполнить своими руками, без привлечения спецтехники;
  • оперативные сроки возведения;
  • достаточно высокая устойчивость на стабильных грунтах;
  • долговечность монолитных столбов, при соблюдении технологии опоры прослужат свыше 50 лет.

Однако и недостаток и фундамента из асбоцементных труб немало. Во-первых это слабая несущая способность и проблемы с устойчивостью (плохо переносят опрокидывающие нагрузки от сдвигов грунта), невозможность вести строительство на склоне (что позволяет полноценный свайный фундамент) и ограниченная сфера применения.

В целом, если вы выбираете фундамент для бани, технической постройки либо небольшого деревянного дома, фундамент из асбоцементных труб – оптимальный вариант, полностью оправдывающий свою стоимость.

Особенности расчета фундамента

Прежде чем приступать к строительству столбчатого фундамента своими руками необходимо выполнить его расчет, в процессе которого будет определено количество опор в фундаменте, их размеры (диаметр, длина) и схема размещения.

Для проведения расчетов вам необходимо выполнить сбор нагрузок на фундамент (совокупные нагрузки состоят из веса дома, давления от снегового покрова и эксплуатационных нагрузок) и получить информацию о характеристиках грунта на площадке, что в идеале требует проведения на участке геодезических изысканий.

Это недешевая услуга (до 30 тыс. рублей) и если вы ограничены в бюджете можно воспользоваться табличными данными, взяв в нормативах несущую способность (силу сопротивления) для типа почвы, преобладающем на вашем участке.

Расчет фундамента из асбестовых труб выполняется по следующему алгоритму:

  1. Определяем массу здания. Необходимо умножить площадь конструктивных элементов дома (кровли, цокольного и междуэтажного перекрытия, и стен) на удельный вес материалов из которого они изготовлены.
  2. Определяем снеговую нагрузку. Вес 1 м 2 снегового покрова в вашем регионе (данные приведены в СНиП “Климатология строительства”) умножается на площадь кровли дома.
  3. Определяем эксплуатационные нагрузки. Умножаем площадь перекрытия дома на нормативные нагрузки в 100 кг/м 2 .
  4. Высчитываем совокупные нагрузки. Суммируем полученные данные и умножаем их на 1.2 – коэффициент надежности.
  5. Рассчитываем количество опор в фундаменте. Совокупные нагрузки на фундамент делим на грузонесущую способность одной опоры по грунту, определенную с помощью вышеприведенной таблицы.

Осталось составить схему расположения опор в фундаменте. Сваи должны равномерно размещаться по периметру стен дома (шаг 2-2.5 метра ) и в обязательном порядке присутствовать в местах соединения стен и по углам здания.

Столбчатый фундамент из асбестовых труб (видео)

Технология возведения столбчатого фундамента

Для монтажа фундамента из асбестовых труб своими руками вам потребуется ручной бур типа ТИСЭ-Ф, с помощью которого будет выполняться бурение скважин под сваи. При наличии механизированной техники – бензобура либо мотобура, можно воспользоваться ей, так этап бурения будет выполнен значительно быстрее.

Опорные столбы подлежат армированию, которое выполняется посредством 4-6 прутков арматуры, соединенных в каркас перемычками либо хомутом. Для армирования столбов используется рифленая арматура диаметром 12-16 мм, соединительные элементы выполняются из гладкой арматуры диаметром 8-10 мм, поскольку ее легче гнуть.

Монтаж фундамента из асбоцементных труб своими руками осуществляется в следующей последовательности:

  1. Участок очищается от поверхностной растительности и мусора. С площадки удаляются валуны, выкорчевываются корни деревьев и завозятся необходимые для проведения работ материалы.
  2. Выполняется разметка фундамента – необходимо перенести на площадку проектные контуры фундамента (линии внешних и внутренних стен дома) и точки размещения каждой сваи. Для разметки используются щиты обноски либо арматурные колышки, между которыми натягивается строительный шнур.
  3. С помощью ручного бура разрабатываются скважины под опорные столбы. Для бурения применяется бур, диаметр которого соответствует сечению используемых должна плотно входить в скважину и после установки зажиматься пластами грунта. Чтобы облегчить работу ручки бура можно удлинить с помощью стальных труб, так вы увеличите рычаг, благодаря чему возрастет КПД бурения.
  4. По завершению бурения всех скважин в полости устанавливаются асбестовые трубы, далее осуществляется армирования опор – внутрь труб устанавливается предварительно собранный каркас из арматуры. Длина труб подбирается так, чтобы над землей соблюдался предусмотренный проектом уровень поднятия ростверка. Армокаркас должен не доходить до торцевого среза трубы на 5 см, что необходимо для формирования защитного слоя бетона.
  5. Выполняется бетонирования опор смесью марки М200-М300. Бетон после заливки в асбоцементные трубы нужно проштыковать арматурным прутком, чтобы удалить из него образовавшиеся полости воздуха. При бетонировании в столб необходимо замуровать шпильку (стержень с нарезанной резьбой) так, чтобы она выступала из сваи на толщину ростверка.
  6. После набора бетоном прочности (требуется выжидать срок 10-15 дней) выполняется обвязка столбов ростверком (используется брус сечением 15*20 см ). Торцевые части столбов устилаются гидроизоляцией из рубероида и на них укладывается подогнанный по размеру брус. Фиксация обвязки выполняется с помощью шпильки и гайки, под которые в брусе необходимо предварительно высверлить отверстия.

Монтаж фундамента из асбестовых труб своими руками прост в исполнении и не требует больших финансовых затрат, в результате вы получаете надежный и долговечный фундамент, идеально подходящий под строительство легких одноэтажных зданий.

В частном строительстве нередко возводят фундамент из асбестоцементных труб. Устройство основания дома такого типа не требует привлечения затратных строительных машин и механизмов. Поэтому фундамент из асбестовых труб своими руками возводят без особых затруднений, значительно экономя средства на строительстве объекта.

Устройство фундаментного основания из асбестовых труб

Строительная промышленность изготавливает асбестовые трубы различного диаметра и длины. Диаметр труб колеблется от 120 мм до 250 мм и более. Длина трубы может быть 6 и 12 метров.

Асбестовые изделия имеют широкое применение. В основном их используют при строительстве трубопроводов различного назначения. Стойкость к влаге, долговечность материала в средах с низкой температурой – всё это привлекает строителей использовать асбестовые опоры в строительстве свайных оснований строений.

По сути, залитую бетоном асбестоцементную трубу можно считать одновременно и свайной оболочкой, и столбчатой опорой.

Расчёт фундамента из асбестовых труб

Трубы необходимо размещать на расстоянии не менее 1 м друг от друга

Длину опоры рассчитывают исходя из уровня промерзания грунта. Данные об этом берут из СНиПа в соответствии с местом привязки строительного участка.

К глубине промерзания почвы прибавляют 0,3-0,4 метра, плюс высоту трубы над землёй – это и будет проектная длина опор для того, чтобы возвести фундамент из асбестоцементных труб своими руками.

Пользуясь справочным материалом и СНиПами, можно определить общий вес всех конструкций и оборудования будущего дома. Количество опор определают согласно их размещению по всему периметру здания, в его углах и в местах пересечения несущих конструкций. Сваи устанавливают на расстоянии не более одного метра друг от друга.

Для небольших построек закладывают столбчатый фундамент из асбестовых труб диаметром 120 мм. Можно применить опоры и меньшего диаметра, но тогда нужно будет увеличить их количество.

Количество требуемого бетона для заливки труб определают, исходя из следующих норм расхода на один столб длиной 10 метров:

  • Диаметр 10 см – 0,1 м3;
  • Диаметр 20 см – 0,5 м3;
  • Диаметр 30 см – 1 м3.

Установка асбестовых опор

При распиловке асбестовых труб, к расчётному размеру прибавляют запас длины на потери при нивелировании наземной высоты опор.


Фиксация трубы производится в скважину, дно которой предварительно залито бетонным раствором

Разметку точек под установку столбов делают с помощью бечёвки и деревянных колышков. Центры опор размещают с шагом не более 1 метра. Как правило, строящееся здание в плане имеет прямоугольную форму. Поэтому правильность разметки подтверждается равенством длин диагоналей между противоположными углами свайного поля.

По установленной разметке буром сверлят в грунте шурфы проектной глубины. Диаметр бура должен превышать поперечный размер трубы минимум на 50 мм.

Дно скважины заливают бетонным раствором высотой 200-300 мм. Чтобы добиться уширения основания столба, бетон усиленно трамбуют. Плотный слой заливки выдавливает в стороны грунт, тем самым формирует широкое основание. В пробуренные скважины ставят столбы фундамента из асбестоцементных труб. Асбестовые опоры в шурфах фиксируют вверху деревянными распорками из бруса.

При установке асбестоцементных труб нужно тщательно контролировать строгое вертикальное положение опор.

Армирование столбчатых опор

После установки сваи на бетонную подушку армируют внутреннюю полость трубы. Внутрь каждой опоры вставляют 2-3 отрезка арматуры периодического профиля диаметром 12 мм. Вертикальные прутья связывают гладкой проволокой, создавая коробчатую конструкцию.

Длина вертикальных арматурных стержней должна быть такой, чтобы нижние их концы плотно входили в подушку основания шурфа, а верхние части выступали из сваи.

Выступающая длина арматурных стержней должна быть достаточной для того, чтобы соединить свайное основание с ростверком. Тем самым фундамент из асбестоцементных труб образует жёсткую опорную конструкцию, обладающую достаточной несущей способностью.

Бетонирование асбоцементных труб

Бетон для заливки свай готовят из смеси цемента, песка, мелкого гравия в следующей пропорции: 1:2:2. Сухую смесь разбавляют водой до получения однородного тестообразного раствора.

Если столбчатый фундамент возводят без уширения нижней части основания, то во время заливки первого слоя раствора трубу приподнимают вверх на 100-150 мм. В таком положении сваю оставляют до застывания бетонной смеси. Затем приступают к армированию и полному бетонированию внутренней полости опоры.

Каждый слой бетона подвергают тщательному уплотнению. В связи с узостью поперечного сечения асбестовой опоры, для трамбовки слоёв заливки используют куски гладкой арматуры или аналогичные стержни.

Залитый слой раствора уплотняют вертикальными усилиями стержня арматуры. Трамбовку раствора считают завершенной при появлении на его поверхности цементного молочка.

Посмотрите видео, как производится заливка асбестовой трубы основания.

Пазухи вокруг опор засыпаю песком. Песок послойно проливают водой и трамбуют. Столбчатый фундамент из асбестовых труб после заливки его бетонной смесью оставляют в покое на три-четыре недели. За этот срок фундамент приобретёт достаточную несущую способность для продолжения дальнейшего строительства.

Экономическая целесообразность фундамента из асбестовых труб

Практика показывает, что устройство фундамента дома из асбоцементных свай позволяет снизить затраты на возведение основания от 30% до 40%. При всех экономических преимуществах нужно помнить, что столбчатый фундамент из асбестоцементных труб не рассчитан на большие нагрузки от тяжёлых конструкций.
