Система отопления здания схема. Отопление частного дома своими руками: схемы и правила монтажа. Проект системы отопления частного дома

Водяное отопление является самым распространённым вариантом обогрева частного дома. Расположение основных конструктивных элементов определяет вид системы и особенности её эксплуатации. Грамотный выбор схемы разводки трубопроводов является залогом эффективности отопления и комфорта жильцов.

Классификация систем водяного отопления

Системы водяного отопления являются сложными инженерными системами с множеством разновидностей. В роли теплоносителя в них выступает вода или водные растворы специального назначения. В зависимости от конфигурации систем предусмотрена их классификация по следующим параметрам:

  • по способу циркуляции теплоносителя;
  • по наличию контакта с атмосферным воздухом;
  • по схеме питания приборов;
  • по расположению магистральных трубопроводов.

Схема отопления с естественной циркуляцией открытого типа. 1 — котёл; 2 — расширительный бак; 3 радиатор; 4 — горячий выход теплообменника котла, до расширительного бака идёт строго вертикально; 5 — магистральная труба подачи; 6 — стояк; 7 — магистральная труба обратки; 8 — шаровый вентиль; 9 — слив с шаровым вентилем для сброса теплоносителя

Первый способ организации движения теплоносителя по системе — естественная циркуляция . Этот вариант позволяет обеспечить работоспособность отопления без привязки к наличию электроэнергии. Циркуляция осуществляется за счёт гравитационных сил. Нагретая в котле жидкость поднимается вверх благодаря уменьшению плотности, поступает в радиаторы, отдаёт тепло и возвращается в котел.

Схема отопления с принудительной циркуляцией закрытого типа. 1 — котёл; 2 — воздухоотводчик; 3 — манометр; 4 — предохранительный клапан (номера 2, 3, 4 составляют группу безопасности); 5 — расширительный бак; 6 — радиатор; 7 — фильтр грубой очистки; 8 — слив; 9 — циркуляционный насос; 10 — шаровый вентиль

На рисунке показана однотрубная система с вертикальной разводкой. На разных стояках показаны разные типы подключения приборов.

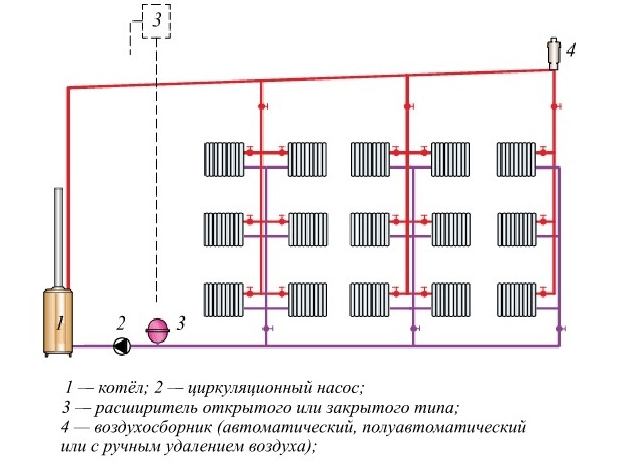

Приведенная схема показывает характерную конфигурацию двухтрубной системы с вертикальной разводкой.

Однотрубная напорная система отопления: 1 — котел; 2 — группа безопасности; 3 — радиаторы; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр; 9 — насос; 10 — шаровые краны

Простейшая однотрубная система с горизонтальной разводкой подразумевает последовательное прохождение теплоносителя по всем приборам в пределах одного этажа.

Коллекторная схема: 1 — котел; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — насос

Двухтрубная горизонтальная система может иметь периметральную или лучевую (коллекторную) разводку. В первом случае трубы прокладываются по периметру помещения, постепенно запитывая все приборы, во втором каждый отопительный прибор имеет отдельную подводку.

Трубы лучевой разводки прокладываются в стяжке пола кратчайшими путями до каждого радиатора. При этом их конфигурация напоминает лучи, исходящие от одного источника — распределительного коллектора. Это послужило причиной появления соответствующего названия.

Коллекторы в современных интерьерах частных домов часто аккуратно прячутся в специальные шкафчики, что позволяет сохранить эстетичность помещения и скрыть элементы настройки и регулирования системы.

Типы подключения радиаторов

Схема подключения отопительных приборов выбирается исходя из выбранной структуры системы отопления, удобства прокладки и обслуживания, а также особенностей интерьера.

1 — Двухтрубная разводка. 2 — Однотрубная разводка

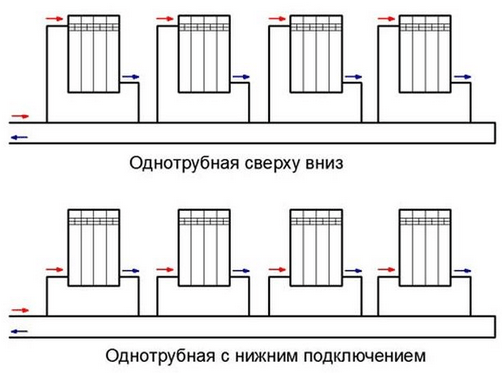

На рисунке показаны основные варианты присоединения радиаторов , характерные для вертикальных систем.

А — боковое подключение; Б — диагональное; В — нижнее одключение

Анализ схем, которые наиболее часто встречаются в горизонтальных системах, показывает, что тип подключения радиаторов оказывает значительное влияние на эффективность теплоотдачи. Прежде, чем отдать предпочтение более удобному в монтаже варианту, стоит хорошо подумать, готовы ли вы пожертвовать частью драгоценного тепла.

Как видно из всего, изложенного выше, выбор схемы водяного отопления для частного дома связан с необходимостью тщательного анализа множества вариантов. Кроме описанных основных разновидностей, существует ещё более подробная классификация. Консультация квалифицированного специалиста поможет быстрее сориентироваться во всём многообразии, учесть имеющиеся нюансы и достичь наилучших результатов.

Проектирование и обустройство системы отопления в доме может осуществляться самыми разными способами. Уже на этапе составления проекта следует выбрать наиболее оптимальный вариант, который поможет воплотить в реальность все задумки хозяина, не выходя за рамки запланированного бюджета.

Самым выгодным в финансовом отношении является вариант однотрубной разводки отопительной системы. Двухтрубная разводка отопления может обойтись несколько дороже, но и эффективность данного способа значительно выше.

Популярные способы разводки отопления

В современный интерьер частного дома очень часто помещают камин или печку, но они, скорее всего, несут собой декоративную функцию, подчеркивающую индивидуальный стиль дома, так как основная нагрузка по отоплению ложится, на одно или двух контурный котел обогрева. Принцип работы одноконтурного котла заключается исключительно в обеспечении отопления дома, в свою очередь двухконтурный котел помимо обогрева дома также может работать в качестве подогрева воды.

Независимо от типа котла отопления, для обустройства индивидуальной отопительной системы можно использовать как однотрубную схему разводки, так и двухтрубную. Рассмотрим их главные особенности, и попытаемся разобраться, в чем преимущества и недостатки каждого типа.

Однотрубная разводка отопительной системы

Принцип действия такой системы очень прост: при обустройстве отопления устанавливается только одна труба, которая создает замкнутый круг. К данной системе подключаются батареи из каждой комнаты в доме.

Обустроить такую систему можно двумя способами:

  • горизонтальным;
  • вертикальным.

Горизонтальный метод обустройства однотрубной системы отопления с нижней разводкой более популярный, так как он имеет достаточно простую конструкцию. Особенностью является специальный способ укладки, при котором установленные трубы должен иметь небольшой уклон для того чтобы теплоноситель мог без труда циркулировать по всей системе.

Нюансы укладки горизонтальным методом возникают в том случае, когда отопление монтируется в многоэтажном доме. Тогда на входе к первоначальной секции радиатора, расположенного на первом этаже, нужно установить вентиль, частично перекрывая который можно создать нужное давление для циркуляции теплоносителя на верхних этажах.

Внимание ! Обустраивая вертикальную разводку труб отопления в частном доме очень важно учитывать расположение стояков. Оно должно быть только вертикальным, а трубы иметь немного больший диаметр, чем при монтаже в горизонтальной разводке.

Одним из достоинств однотрубной системы отопления с нижней разводкой считается отсутствие необходимости в обязательном подключении к циркулярному насосу.

Преимущества однотрубного отопления:

  • хорошая экономия на материалах, так как требуется меньшее количество труб;
  • очень простая и понятная схема разводки;
  • понятный расчет гидравлической нагрузки на трубы.

Но, к сожалению, несмотря на все положительные моменты, их полностью перечеркивает один минус. Он заключается в значительной потере температуры теплоносителя при его удалении от котла отопления. Это значит, что батареи в самых дальних комнатах будут слегка теплыми.

Исправить подобную ситуацию можно следующими способами:

  • увеличить общее число секций в радиаторе, по мере его удаления от котла;
  • установить на радиаторах особые термостатические клапаны, которые регулируют давление подачи теплоносителя в каждый радиатор;
  • смонтировать циркулярный насос, который будет удерживать давление на необходимом уровне, и способствовать правильному распределению теплоносителя по всей сети.

Однотрубная разводка отопления в частном доме станет оптимальной для обустройства отопительной системы в одноэтажном частом доме, площадью не более 100м², при этом не понадобятся дополнительные устройства по типу «теплый пол».

Двухтрубная разводка отопительной системы

Главное отличие данного вида обустройства отопительной системы от предыдущего заключается в том, что каждая батарея подключается к главной трубе как прямого, так и обратного тока. Эта особенность увеличивает расход труб, примерно в два раза. Но стоит отметить и положительные моменты. Хозяин дома может самостоятельно регулировать уровень подачи тепла в каждый радиатор. Как результат в каждой комнате можно легко создать приятную атмосферу.

Обустройство двухтрубной отопительной системы предусматривает несколько сановных способов разводки. Рассмотрим каждую из них более детально.

Вертикальная схема с нижней разводкой

Технологический процесс монтажа двухтрубной системы отопления с нижней разводкой включает в себя следующие этапы:

  1. По полу первого этажа или подвала монтируют магистральный трубопровод, который берет свое начало у нагревательного котла.
  2. По трубе магистрали проводят вертикальные трубы, которые обеспечивают продвижение теплоносителя к радиаторам в комнатах.
  3. К каждому радиатору должна устанавливаться труба для обратного оттока уже остывшего теплоносителя в отопительный котел.

Проектируя схему двухтрубную отопительную систему с нижней разводкой, нужно обязательно думать о том, как именно будет обеспечена потребность в регулярном выходе воздуха из трубопровода. Как правило, данное требование обеспечивается монтажом воздушной трубы, расширительного бака и монтажа кранов Маевского на всех батареях, которые располагаются на втором и третьем этаже здания.

Вертикальная схема с верхней разводкой

Данная модель предусматривает, что теплоноситель подается от отопительного прибора на чердак по трубопроводу. Оттуда по стоякам теплоноситель поступает по всем радиаторам дома. А уже остывшая вода возвращается в котел отопления по магистральному трубопроводу.

Внимание ! Для того чтобы избежать завоздушености системы, важно периодически удалять воздух. Для этого монтируют специальный расширительный бак.

Представленный метод обустройства отопительной системы дома во многом эффективнее, чем метод с нижней разводкой, ведь по стоякам подается намного большее давление.

Горизонтальная отопительная система

Обустройство горизонтальной разводки системы отопления с принудительной циркуляцией является весьма популярным способом обогрева дома.

При монтаже горизонтального отопления традиционно используют несколько схем:

  1. Тупиковая. Достоинства такого варианта заключается в экономном расходе труб. Недостаток состоит в том, что длина контура очень велика и это существенно затрудняет регулирование работы всей системы.
  2. Попутное продвижение воды. Все циркуляционные контуры имеют равную длину, и это помогает отрегулировать систему легко и просто. Минусом данной схемы разводки отопления частного дома является большой расход труб, которые своей стоимостью существенно увеличивают бюджет ремонта, а также портят интерьер помещений.
  3. Коллекторная или лучевая разводка системы отопления. Благодаря тому, что каждая батарея подключается индивидуально к центральному коллектору разводки отопления, очень просто обеспечивается равномерное распределение тепла. Недостатком, как и во втором случае, является очень большой расход материалов. Но все трубы монтируют в стену, что не портит интерьер помещения. На сегодняшний день данная схема разводки отопления частного дома набирает популярности среди застройщиков.

Выбирая схему разводки важно учитывать очень много факторов: площадь здания, виды материала строительства и т.д.

В стремление сделать свое жилье комфортным и независимым от различных коммунальных хозяйств, многие начинают с автономного отопления дома или квартиры. В процессе его устройства появляются вопросы, которые приходится решать впопыхах или вообще «задним числом».

Установить систему отопления частного дома можно самостоятельно или с привлечением профессионалов. В любом случае, нужно быть знакомым с процедурой проектирования, согласования разрешительной документации и монтажа системы. Такие знания позволят отслеживать качество выполнения работы на каждом этапе и исключить явные ошибки.

Как сделать отопление в частном доме

Для начала коротко перечислим основные этапы, которые нужно будет выполнить на пути к достижению цели:

  1. выбор отопительной системы;
  2. выбор составляющих элементов отопительной системы;
  3. расчет отопления частного дома;
  4. разработка схемы индивидуального отопления;
  5. оформление и получение разрешительной документации;
  6. монтаж отопительной системы;
  7. тестовый запуск системы.

Важно придерживаться последовательности, т.к. поэтапная реализация проекта нивелирует ошибки, которые трудно или дорого исправить.

1. Выбор отопления – какая система отопления лучше для частного дома

В основу выбора автономного отопления положен тип котла, который работает на определенном типе топлива и отличается конструктивными элементами. Среди наиболее популярных систем отопления: газовое, электрическое, жидко и твердотопливное отопление.

Основными критериями выбора котла отопления являются:

  • безопасность;
  • доступность топлива;
  • компактность, простота регулирования, обслуживания и ремонтопригодность;
  • экономичность установки и эксплуатации;
  • возможность сделать отопление своими руками.

Системы отопления частного дома – виды и типы

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.

Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно реализована по двум схемам:

  • Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
  • Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

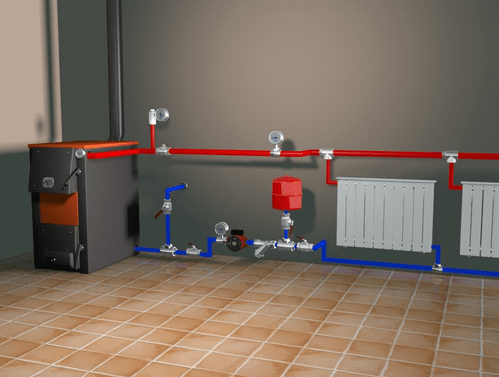

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

  • увеличить число секций в последних радиаторах (два-три последних);
  • увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
  • обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.

Двухтрубная система отопления дома

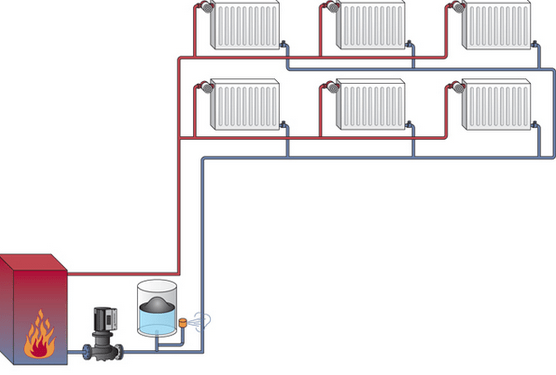

Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.

Двухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.

Безусловным плюсом системы водяного отопления можно назвать ее безопасность.

К числу недостатков относят:

  • относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
  • эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
  • большие по размеру радиаторы отопления;
  • вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.

Современные материалы и проверенные технологии позволяют грамотно организовать автономное отопление в частном доме. И главным преимуществом этому является то, что домовладелец самостоятельно определяет начало и продолжительность отопительного сезона. На современном рынке представлены доступные варианты отопительных систем. При этом правильный выбор одной из них зависит от конструктивных особенностей и габаритов дома, количества отопительных элементов и видов энергоносителей.

Разновидности систем отопления

Существующие системы предусматривают использование различных типов теплоносителя для обогрева помещений, поэтому бывают:

  • Водяными.
  • Паровыми.
  • Воздушными.
  • Электрическими.
  • Системы теплых полов.
  • Комбинированными.

Все они способны обеспечить быстрый и эффективный обогрев жилого дома различной площади.

Водяной обогрев

Один из самых распространенных и востребованных типов отопления для квартиры и частного дома. Работает по принципу закрытого отопительного контура, внутри которого циркулирует теплоноситель. Горячая вода от нагревательного котла естественным или принудительным способом движется по трубам и отопительным радиаторам, равномерно распределяясь внутри системы.

Корпус радиаторов нагревается, благодаря чему происходит тепловой обмен в помещении. Охлажденный теплоноситель возвращается в котельное оборудование и процесс нагрева повторяется.

Водяная система отопления оборудована специальными клапанами для регулировки внутреннего давления. Для подобной схемы используются различные типы котлов – газовые, твердотопливные, электрические.

Паровой обогрев

Отопление горячим паром рационально использовать для обогрева промышленных помещений. Для обогрева домов подобная система практически не используется из-за больших габаритов парового котельного оборудования, которое требует больших площадей, к тому же имеет высокую температуру нагрева корпуса, достигающую 120 градусов.

В качестве теплоносителя используется горячий пар, полученный при нагреве воды до кипения, после чего паровое облако транспортируется по трубопроводу к радиаторам. По мере охлаждения пар конденсируется в жидкость и поступает в котёл.

Существуют два типа парового отопления:

  • Открытый. Оснащается накопительным баком для сбора конденсата после охлаждения пара и подачи его в котел.
  • Закрытый. Конденсат поступает в котельное оборудование самостоятельно по трубам большего диаметра.

Воздушный обогрев

Достаточно популярный вариант организации обогрева торговых и производственных площадей. Преимущество заключается в стойкости элементов системы к появлению коррозии, температурным изменениям и протечкам. Для обогрева загородного дома используется крайне редко.

К основным составляющим системы отопления воздухом относят:

  • Теплогенератор для нагрева воздуха.
  • Воздушные каналы для передачи воздушных масс.
  • Вентилятор для равномерного распределения воздуха.

Принцип работы воздушного обогрева прост: теплогенератор обеспечивает быстрый нагрев воздуха, который передается по воздушным каналам и поступает через вентиляционные решетки в помещения. Каналы могут прокладываться в стеновых или потолочных поверхностях. Охлажденный воздух поступает через воздуховоды в теплогенератор, после чего процесс нагрева повторяется.

Для системы используется теплогенератор на различном топливе: дизельном, керосине, газу (баллонном и магистральном).

Электрический обогрев

Хорошая альтернатива традиционному водяному обогреву – система электрического обогрева, которая безопасна, удобна и проста в эксплуатации.

Электрическое отопление дома выгодно в случаях, когда отсутствует возможность подключения к газопроводу или использования других энергоносителей.

Для ее организации могут использоваться: электрический котел, электроконвекторы, пленочные обогреватели, тепловые панели, инфракрасные нагреватели потолочного типа.

Самые востребованные и удобные в эксплуатации – электрические конвекторы, оснащенные терморегулятором для поддержания комфортной температуры нагрева воздуха.

Обогрев теплыми полами

Система теплых полов обеспечивает равномерный напольный обогрев для помещений различной площади. Устройство теплых полов под керамогранит и керамическую плитку наиболее эффективно, отличается высокой теплоотдачей и низким расходом энергоносителей.

Напольный обогрев бывает двух видов:

  • Водяным. Трубы с теплоносителем укладываются на идеально ровную теплоизолирующую поверхность и подключаются к отопительному котлу. Далее выполняется цементная стяжка и укладка декоративного покрытия.
  • Электрическим. Пленка укладывается на подготовленную поверхность, после чего монтируется декоративное покрытие. Другой вариант – нагревательный кабель на подложку, сверху выполняется стяжка или укладка напольного покрытия.

Принцип работы один – теплоотдача осуществляется через напольное покрытие.

Комбинированный обогрев

Комбинированный способ обогрева предусматривает использование нескольких видов отопления и теплоносителей. Во влажных функциональных помещениях: кухне, санузле, коридоре – напольный обогрев. В жилых помещениях: гостиной, спальне, детской – водяной или электрический. В основных помещениях дома – водяной обогрев, а в остальных – электрический.

Схемы организации отопительной системы дома

Выбрать наиболее подходящую схему организации водяного отопления в доме достаточно сложно, поэтому рекомендуется получить дополнительную консультацию специалиста.

Существует несколько распространенных схем прокладки труб в частном доме, которые позволяют обеспечить быстрый и равномерный прогрев. По способу движения отопительные системы бывают:

  • Однотрубными.
  • Двухтрубными.
  • Коллекторными.
  • Ленинградскими.

Схема однотрубной системы

Однотрубная система считается простой и доступной для самостоятельной организации. Она предусматривает последовательный монтаж радиаторов к трубопроводу, через который перемещается теплоноситель. Полный цикл заключается в нагреве теплоносителя, подаче его во все отопительные контуры и возврате в котел.

Несмотря на свою практичность и дешевизну, однотрубное отопление имеет некоторые недостатки. Если в системе используется большое количество радиаторов, возрастает вероятность того, что самые удаленные будут оставаться практически холодными. Другими словами, температура нагрева в дальних помещениях будет ниже, чем в том, где расположен отопительный котел.

Кроме того, подобная система сложна в проведении ремонтных работ. Для ремонта любого радиатора потребуется остановка всей отопительной системы.

Схема двухтрубной системы

Двухтрубная схема отопления частного дома сложнее в организации, но проще в техническом обслуживании. Она предусматривает подсоединение двух труб к котлу. В этом случае одна труба используется для подачи теплоносителя к радиаторам, вторая – для его отвода к котлу. Радиаторы можно монтировать параллельно друг другу.

Для удобной эксплуатации труба для отдельного радиатора монтируется с дополнительным входным краном. Прокладка обратного трубопровода осуществляется под пол в любом помещении, где имеется отопительный контур.

Схема коллекторной системы

В коллекторной системе отопления прокладка труб на подачу и отвод теплоносителя осуществляется независимо между собой. Каждый радиатор соединяется с общим коллектором отдельными трубами: на подачу горячей воды и на возврат остывшей.

Подобный вариант прокладки трубопровода обеспечивает поддержание комфортной температуры во всех помещениях, а также позволяет сделать ремонт или замену отопительного элемента на любом участке системы.

К недостаткам можно отнести необходимость установки шкафа под коллектор, высокую стоимость конструктивных элементов и монтажа.

Схема ленинградской системы

Ленинградка – совершенный вариант однотрубной отопительной системы. Она обеспечивает более равномерный обогрев помещений, отличается простотой монтажа и технического обслуживания. Кроме того, подобная схема разводки трубопровода позволяет снизить теплопотери при движении теплоносителя между отопительными контурами.

Система оснащается специальными байпасами-перемычками, расположенными под отопительными приборами. Они обеспечивают возврат теплоносителя через трубы в обход радиаторов, что позволяет поддерживать температуру нагрева на входе и выходе без существенных теплопотерь.

Основные элементы отопительной системы

Современная система отопления частного дома состоит из важных элементов, каждый из которых выполняет особые функции. К ним относят: теплогенераторы (котел, циркуляционный насос), распределительный трубопровод, расширительный бак, радиаторы отопления, терморегуляторы и воздушные клапаны.

От их грамотного расположения зависит эффективность и безопасность работы отопительной системы.

Отопительный котел

Чаще всего для домашней системы отопления используется котел. Выбор подходящего оборудования зависит от типа энергоносителя. Современные котлы работают на газу, дровах, керосине, угле, брикетах и электричестве.

Малогабаритные котлы мощностью до 25 кВт можно устанавливать в подсобных и хозяйственных помещениях. Объемные теплогенераторы мощностью свыше 70 кВт лучше выносить в специальные постройки с ограниченным доступом.

Конструктивно котел разделен на два отсека – топливный и для теплообменника. Первый отсек предназначается для сгорания топлива, второй – для подогрева используемого теплоносителя.

Распределительный трубопровод

Трубы предусмотрены для транспортировки теплоносителя от котла к отопительным приборам. Для разводки трубопровода используются трубы различного диаметра и материала изготовления.

Для системы отопления подходят следующие типы труб:

  • Металлические – сталь, нержавейка, медь, оцинкованный сплав. Металлический трубопровод сложен в монтаже, восприимчив к коррозии, менее практичен и долговечен. Более надежными являются медные трубы, которые способны выдерживать гидроудары и температурные изменения. Единственный недостаток – высокая стоимость материала.
  • Пластиковые – металлопластик, полиэтилен, полипропилен. Пластиковый трубопровод отличается высокими эксплуатационными характеристиками. Он безопасен, долговечен, практичен, инертен к гниению и появлению коррозии. Металлопластиковые трубы – самые доступные и проверенные временем, просты в монтаже и эксплуатации.

Отопительные радиаторы

Для организации отопления частного дома используются радиаторы следующих типов:

  • Чугунные радиаторы. Отличаются невысокой стоимостью, высокой теплоотдачей, большим объемом и массой.
  • Алюминиевые и биметаллические секционные конвекторы. Отличаются быстрым нагревом помещений за счет естественной конвекции, компактными габаритами, сравнительно небольшим весом и привлекательным внешним видом.
  • Металлические панельные радиаторы. Комбинированный тип устройств, который выделяет длительный срок службы, высокая инерционность, привлекательный дизайн и доступная стоимость.

Терморегулирующие устройства

Для надежной и безопасной эксплуатации любой отопительной системы требуется наличие терморегулятора.

Терморегулятор для радиаторов отопления позволяет правильно выставлять комфортную температуру нагрева в помещении. Конструктивно он состоит из термической головки и пропускного клапана.

Терморегуляторы бывают прямого действия (устанавливается в трубопровод) и с электрическим управлением (устанавливается рядом с коллектором).

Расширительный бак

Важным функциональным элементом в системе автономного отопления частного дома является расширительный бак. Он предназначается для компенсации теплового расширения теплоносителя, чтобы предотвратить возможные разрывы трубопровода.

Расширительные баки бывают закрытыми и открытыми. Открытые баки можно установить в самой верхней точке системы, закрытые баки монтируются в любом удобном месте.

Клапан для спуска воздуха

Воздушный клапан применяется для быстрого удаления воздушной пробки из отопительной системы и приборов, которые используются для ее функционирования. Также он может применяться в следующих случаях:

  • В процессе заполнения трубопровода и радиаторов теплоносителем.
  • Для подсоса воздуха извне, если имеются неполадки в работе системы.
  • При образовании воздушных пробок в процессе эксплуатации системы.

Особенности монтажа отопительной системы в частном доме

Чтобы сделать отопление в доме своими руками, необходимо выбрать подходящую систему. Оптимальное решение – установка системы с доступным и экономичным теплоносителем.

Если дом газифицирован, можно организовать водяное отопление с котлами: газовый (как основной), электрический или твердотопливный (как вспомогательный).

Следующий этап – создание рабочего проекта, проведение соответствующих расчетов, подготовка проектной документации и чертежа системы. Далее следует приобрести отопительное оборудование и дополнительные материалы для монтажа.

Вначале монтируется котел для системы отопления. Все типы котлов (за исключением электрического устройства), устанавливаются в специальном помещении – котельной. К помещению предъявляются особые требования: надежная система вентиляции и отдельная проводка. Оборудование монтируется на безопасном расстоянии от стеновых поверхностей, облицованных огнезащитным материалом. Также устанавливается отдельный дымоотвод.

От установленного котла проводится трубопровод к местам монтажа отопительных радиаторов. При разводке труб через стены или пол выполняется штробирование. Соединение отдельных элементов трубопровода осуществляется с учетом материала, из которого он изготовлен.

В завершении устанавливаются радиаторы. Для надежной фиксации используются кронштейны. При монтаже радиаторов важно соблюдать следующие расстояния до радиатора: от пола – 12 см, от стен – 4 см, от подоконника – 11 см.

На выход и вход каждого устанавливается арматура (запорная и регулирующая), а также термические датчики для регулировки температуры нагрева теплоносителя.

После завершения монтажа основных и вспомогательных элементов следует провести опрессовку отопительной системы. Тестовый запуск котельного оборудования должны делать специалисты.

Частые ошибки при установке системы

Допущение ошибок при проведении монтажных работ может привести к снижению эффективности в работе готовой системы отопления. Частыми являются следующие ошибки:

  • Неправильный выбор энергоносителя.
  • Неправильные расчеты мощности котла.
  • Нерациональный выбор отопительной системы.
  • Неправильный выбор подходящего диаметра труб.
  • Некачественно сделанные уклоны при разводке труб.
  • Неправильный выбор запорной арматуры и регулирующих приборов.
  • Общее нарушение технологии монтажа.

Эффективная система отопления для частного дома предусматривает правильный выбор дешевых и доступных энергоносителей, грамотный монтаж всех функциональных элементов.

Это очень важный вопрос. При ошибке выбора системы теплоснабжения в комнатах будет холодно , или расходы на отопление окажутся совершенно неподъёмными .

Схемы подключения отопления частного дома своими руками

Существует несколько типов отопительных систем частного дома, которые можно сделать своими руками.

Однотрубные системы

Ключевой элемент — котёл. В нём теплоноситель нагревается, проходит по системе обогрева и возвращается назад в котёл, где вода снова нагревается.

В качестве трубы забора холодной воды служит вторая часть системы. Вся система носит кольцевой замкнутый характер непрерывного цикла.

Однотрубные системы бывают:

  • Закрытые — не сообщается с окружающим воздухом, а при избыточном давлении внутри лишний воздух убирается вручную. Объём жидкости в системе постоянен.
  • Открытые — имеют негерметичную расширительную ёмкость, в которую вытесняется лишний воздух. Проходящие по дому трубы располагают выше отопительных приборов (для вытеснения воздуха в ёмкость).

Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад.

  • низкая себестоимость;
  • поток воды направляется по своему желанию;
  • простота монтажа;
  • систему можно монтировать под стену или под пол;
  • использование любого котла (твердотопливного, газового, электрический);
  • к разводной трубе подключаются все элементы системы.
  • Высокая затратность.
  • Температура воды понижается от одной батареи к другой , и если подключено много радиаторов, то последний уже холодный. Чтобы обогреть все помещения, надо сильно увеличить температуру нагрева, что влечёт дополнительные расходы.
  • Прогон теплоносителя требует высокого давления , для чего дополнительно врезают насос.
  • Высокое давление в системе приводит к износу (возникает большое количество протечек).
  • Система, которая долгое время не эксплуатировалась, тяжело запускается.
  • Без монтажа должного уклона в цепи могут возникать пробки из воздуха , что затрудняет теплоотдачу.
  • Нельзя осуществить ремонт отдельного звена без отключения всей системы.

Горизонтальная

Принцип функционирования заключается в циркуляции по замкнутому горизонтальному контуру теплоносителя, который входит и выходит из одного котла.

Фото 1. Горизонтальная однотрубная система отопления с основной трубой, от которой идут разводки к батареям.

Из нагревательного котла по горизонтали (на пол или под пол) укладывается основная труба, от которой делаются отводки к радиаторам. Если дом двухэтажный, то на первом этаже в магистральную трубу врезается стояк для подачи воды на второй этаж.

Внимание! Основную трубу прокладывают под небольшим уклоном (при естественной циркуляции теплоносителя), тогда как батареи должны быть установлены на одном уровне.

Если конструкция монтируется в пол, то трубы утепляют, чтобы не было лишней теплоотдачи.

  • простота монтажа;
  • дешевизна;
  • если система оборудована байпасами, то разница в температуре небольшая;
  • демонтаж одной батареи не требует отключения всей системы;
  • циркуляция теплоносителя будет достаточно быстрой.
  • регулировка температуры на отдельных радиаторах невозможна;
  • при ремонте одного звена надо останавливать всю систему;
  • разница в температуре между первым и последним радиатором очень большая.

Подключение может быть:

  • Проточным (сильная потеря тепла, не рекомендуется для малых помещений).
  • С байпасами (диаметр байпаса должен быть меньше, чем у основной трубы. Часть воды идёт к радиатору, остальная двигается дальше по системе).
  • Нижним (возможно при принудительном прогоне жидкости).
  • Диагональным (лучше для теплоотдачи).

Важно! Если система монтируется для двухэтажного дома , то в состав оборудования обязательно должен входить насос для принудительного прогона жидкости.

Вам также будет интересно:

Вертикальная

Все батареи параллельно подсоединяются к вертикальным стоякам. Эту систему целесообразно прокладывать в домах большей этажности, нежели два. Нагретый теплоноситель идёт сверху вниз.

Подводящая нагретый теплоноситель из котла идёт в бак наверх и оттуда по проводящей магистрали расходится по радиаторам. Остывшая жидкость возвращается в котёл.

  • простота монтажа;
  • равномерность теплораспределения;
  • при ремонте одного этажа, другой отключать необязательно;
  • хороший естественный ток.

Нюансы монтажа:

  • Наличие расширительного бака здесь — обязательно. Устанавливают на пиковой точке (чердаке).
  • На этаже желательно установить один кран Маевского.
  • Магистральная труба укладывается с небольшим уклоном.

К котлу можно крепить только металлические трубы.

Проект схемы «Ленинградка»

Нагретый теплоноситель выходит из котла нагревания, последовательно проходит все подключённые приборы отопления и возвращается назад.

«Ленинградка» может быть:

  • вертикальной;
  • горизонтальной;
  • с верхней или нижней разводкой.

Магистральная труба прокладывается вдоль внешних стен здания , опоясывая его по периметру. Все приборы отопления, включая тёплые полы, подключаются к этой трубе. В систему допускается врезка современных элементов (насоса, терморегулирующих клапанов, байпасов и др.).

Фото 2. Схема отопительной системы «Ленинградка» с циркуляционным насосом, четырьмя радиаторами и расширительным баком.

  • возможность подключения нескольких отопительных котлов;
  • невысокая стоимость;
  • небольшой расход труб.
  • использование труб большого диаметра , чтобы вся система работала эффективно;
  • в системе часто образуются воздушные пробки;
  • к системе можно подключить тёплые полы или полотенцесушитель, но мощности на полноценную работу не хватит.

При сборке системы надо учитывать следующие моменты:

  • Если прокладка основной трубы происходит ниже уровня пола, то дополнительно надо использовать теплоизоляцию, чтобы избежать перегревания пола.
  • Главная труба протягивается с небольшим уклоном.
  • Расширительный бак должен устанавливаться недалеко от котла.
  • Насос можно устанавливать только после расширительного бака по ходу движения теплоносителя.
  • Монтаж отопления производится до начала любых отделочных работ.
  • Радиаторы располагаются только на одном уровне.

Важно! Из-за излишнего завоздушивания цепи, использование кранов Маевского обязательно.

При монтаже надо избегать резких перепадов высоты, т. к. в этом случае пробки гарантированы.

Двухтрубная с нижней разводкой

Основное отличие этой системы от однотрубной заключается в количестве труб: горячая вода подаётся по одной, а холодная отводится по другой.

Обе трубы (и подающая, и забирающая) располагаются внизу под батареями. Труба с горячим теплоносителем прокладывается над трубой с обраткой. Жидкость по системе движется снизу вверх.

Существует два способа подключения батарей:

  • лучевой — каждый радиатор подключается к магистральной трубе отдельными отводками;
  • последовательный.

Система может быть смонтирована с:

  • попутным контуром (жидкость в обеих трубах движется в одном направлении);
  • тупиковым (теплоноситель движется в разных направлениях);
  • одним;
  • несколькими.
  • автономность поэтажного отопления;
  • возможность эксплуатации до прекращения строительства дома;
  • низкие теплопотери из-за особенностей укладки;
  • центральный блок можно размещать в подвале.

  • завоздушенность системы — спуск воздуха надо проводить ежедневно;
  • при монтаже воздушной линии система становится излишне громоздкой;
  • большой расход материалов (особенно на лучевое подключение);
  • регулировка должна проводиться до наступления холодов;
  • пониженное давление в подводящем теплоносителе.

При прокладке цепи надо учитывать следующие моменты:

  • Радиаторы дополнительно оборудуются кранами Маевского для удаления воздуха из системы (можно установить воздухоотводчики).
  • Если система монтируется в многоэтажном доме, то прокладывают воздушную линию , по которой избыток воздуха выводится в расширительный бак.
  • Если магистральная труба при монтаже оказалась около входной двери, то её можно разделить на 2 колена.

Двухтрубная с верхней разводкой

Эта система хороша в домах, где несколько этажей. Нагретый теплоноситель под давлением идёт снизу вверх в бак, а оттуда — по подводящей трубе к радиаторам. Система с верхней подводкой всегда вертикальна, радиаторы отопления монтируются параллельно к вертикальным стоякам.

Подводящая труба проходит по чердаку или тех. этажу, а труба с обраткой — в подвале или ниже уровня пола на первом этаже.

Фото 3. Схема двухтрубной системы отопления с верхней разводкой подходит для частных домов, где есть два и более этажей.

  • простота монтажа;
  • низкая теплопотеря;
  • не возникает завоздушенность;
  • отличная естественная циркуляция.
  • установить большое количество радиаторов не получится;
  • большой расход комплектующих;
  • не обогревает большую площадь.

Цепь монтируется с учётом трёх моментов:

  • обязательная установка расширительного бака в верхней точке подающей трубы;
  • если ток теплоносителя естественный, то при прокладке обеих труб учитывается небольшой уклон;
  • подающая труба идёт к батареям через расширительный бак.

Лучевая система с коллекторами

К нагревающему котлу подключён коллектор — единый тепловой узел , от которого к каждому радиатору помещения идёт своя отводка. Коллектор бывает:

  • простым;
  • усовершенствованным (с терморегулирующей автоматикой).

Этот вариант подходит для двухэтажного дома. От коллектора отходит от двух до двенадцати узлов — в зависимости от количества радиаторов в доме. При необходимости количество отводок увеличивается.

К коллекторной «гребёнке» можно подключить насос — для принудительной циркуляции жидкости. А саму конструкцию спрятать в шкаф, чтобы не портить эстетику дома.

  • долговечность;
  • удобство при ремонте (не надо отключать всю цепь);
  • регулировка температуры;
  • равномерность температуры во всех помещениях.
  • стоимость.

Справка! Чтобы хоть как-то уменьшить расходы на трубы, коллекторный шкаф лучше устанавливать в центральной части дома.

Нюансы монтажа:

  • Обычно в этой системе используются металлопластиковые трубы. При монтаже в пол, рекомендуется каждую трубу заворачивать в изоляцию — чтобы при расширении не травмировать о бетон.
  • Рекомендуемый диаметр — 16 мм.
  • Нельзя проводить трубы через дверные проёмы — иначе при сверлении трубы можно повредить.
  • При прокладке сквозь стены рекомендуется прокладка в патронах.

Вам также будет интересно:

С принудительной циркуляцией

Встроенный насос обеспечивает быструю циркуляцию жидкости в системе, из-за чего уменьшается теплопотеря по пути прогона.

Повышенная скорость предотвращает перемешивание горячей и холодной воды — температура во всех помещениях ровная.

Регулируя скорость прогона теплоносителя, контролируется температура в помещении.

По проекту в систему с принудительной циркуляцией встроен насос для разгона теплоносителя.

  • комфортная эксплуатация;
  • возможность выбора монтируемой схемы (коллекторная, одно-, двухтрубная);
  • регулировка отопления;
  • увеличение срока службы узлов;
  • установка труб меньшего сечения.
  • насосная система увеличивает первоначальные расходы на монтаж;
  • шум от работающего насоса;
  • дополнительные расходы на электричество.

Нюансы монтажа:

Место монтажа насосной группы зависит от способа разводки труб. Благодаря искусственному давлению внутри системы, уклон не монтируют.

С естественной циркуляцией

Жидкость в системе, нагреваясь, поднимается вверх и уходит в радиаторы, где теплоноситель остывает. Холодная жидкость опускается вниз. Давление зависит от разности температур. Цикл замкнутый.

  • Котёл устанавливается ниже уровня радиаторов.
  • Трубы отводки по диаметру меньше, чем магистральная труба.
  • Правильным будет диагональное подключение , в котором горячая вода заходит в радиатор сверху.
  • Для улучшения циркуляции жидкости предусматривается небольшой уклон.

Установить расширительный бак: при избытке давления часть жидкости будет стекать в него, при падении — возвращаться назад в систему.

  • низкая себестоимость;
  • возможность монтажа одно- или двухтрубной системы на выбор;
  • лёгкий ремонт;
  • не загромождает пространство;
  • надёжность;
  • долгий срок эксплуатации.

Есть только в однотрубных системах естественной циркуляции:

  • Неравномерность распределения тепла: в комнатах, расположенных ближе к котлу, жарко, в удалённых — холодно.
  • Дополнительные расходы: для повышения температуры в прохладных комнатах наращиваются батареи или ставятся мощные радиаторы.
  • Увеличенное потребление топлива (по сравнению с насосным типом).

Нюансы монтажа:

  • В цепь встраивается защита от перегрева, для предотвращения завоздушивания.
  • На каждом радиаторе устанавливается байпас, терморегулятор и кран Маевского.

В цепях с естественной циркуляцией используется только вода (из-за плотности, антифриз непригоден).

Полезное видео

Посмотрите видеообзор двухтрубной отопительной системы, варианты подключения, плюсы и минусы.

Читателей .
