Уголок каменщика своими руками чертежи. Приспособления для кладки кирпича: шаблоны и инструменты. Приспособление для кладки кирпича

Формирование качественной и надежной кирпичной кладки – задача не из простых, но справиться с ней можно и без привлечения бригады опытных мастеров. Главное – использовать в работе подходящие инструменты и приспособления, которые сделают монтаж более легким и быстрым.

Рассмотрим более подробно, какими шаблонами и инструментами можно пользоваться, когда речь идет о создании сооружения из кирпича.

Предназначение и особенности приспособлений

Как и при других строительных работах, при создании кирпичной кладки принято пользоваться специальными инструментами и приспособлениями. Большинство из них обычно покупается в специализированных магазинах, но допустимо пускать в ход и самодельные устройства. Конечно, ко вторым чаще обращаются более опытные мастера, которые сталкиваются с подобными работами довольно часто.

Рассмотрим подробнее, какие стандартные инструменты существуют, в чем заключается их предназначение.

• Кельма (или мастерок) . Это приспособление представляет собой компактную лопатку с плоской поверхностью для более удобного удержания. Оно необходимо для укладки связующего состава на кирпичные блоки. Затем этот состав аккуратно распределяется кельмой. При помощи этого приспособления убираются и лишние куски раствора.
• Расшивка . Это приспособление выглядит как узкий желобок, зафиксированный на рукоятке. Расшивка требуется для качественной формовки швов, контроля за уровнем их толщины, уборки лишних кусков состава. Расшивки бывают выпуклыми и вогнутыми. Кроме того, при выборе этого приспособления важно учитывать его профиль.

• Небольшой молоток . Грамотно подобранный молоточек потребуется для обтесывания кирпичных деталей, чтобы придать им требуемые размерные параметры и формы. Также при помощи этого инструмента удастся подкорректировать незначительные неточности монтажа на еще не закрепившемся (или закрепившемся не до конца) связующем растворе.
• Строительный уровень . Без этого приспособления не обходится большинство строительных работ. Уровень позволяет проверить горизонтальность или вертикальность основания, с которым вы работаете. Наиболее популярными являются пузырьковые и лазерные модели. Вторые, конечно, стоят дороже, зато пользоваться ими проще.

• Отвес . Это приспособление, представляющее собой груз в форме конуса или пули. Он закрепляется на нитках, не обладающих эластичностью. Благодаря отвесу у мастера появляется возможность держать под контролем вертикальность возводимых конструкций по отношению к смещению точки фиксации нити на горизонтальном участке.
• Шаблон, рейки, правило и прочие приспособления, которые необходимы для контроля соответствия формы конструкции.

• Причалка . Эта вещь представляет собой неэластичную нитку большой плотности. Она тянется вдоль рядов кирпичной кладки и применяется как ориентир линейности.
• Порядовка . Проще говоря, это крупная линейка, соответствующая самой малой ширине ряда блоков.

• Кювета . Иначе этот инструмент называют дозатором. Он представляет собой небольшой резервуар без днища. Стенки в нем могут быть как прямыми, так и скошенными. С применением дозатора появляется возможность правильно отмерить необходимое количество связующего раствора для конкретного участка шва и сразу же придать ему требуемую длину, ширину.
• Дозатор-порядовка . Это кювета, дополненная механизмами для разметки. Кроме того, подобные приспособления часто отличаются регулируемым показателем длины и наличием опорных механизмов.
• Комплексный дозатор . Такой «помощник» состоит из уровня и прочих КИП. Также в нем могут присутствовать дополнительные компоненты, необходимые для формовки швов фигурного типа.

При помощи комплексного дозатора можно выравнивать и удерживать кладочные составы.

Изготовление шаблона

Шаблон способен стать весьма полезным и эффективным приспособлением для быстрой кладки кирпичей. Сделать его можно своими руками. Разумеется, вы можете приобрести в строительном магазине уже готовые модели. Как правило, такие товары имеют возможность регулировки всех размерных параметров. Если же вы желаете сэкономить денежные средства, то лучше приступить к самостоятельному изготовлению шаблона.

Сперва вам следует остановиться на основных геометрических параметрах кладочного шва (имеются в виду высота и ширина). В данном случае многое зависит от применяемого в строительстве материала. Исходя из технологии укладки и используемых блоков, выявляются габариты ниши шаблона.

Для сооружения шаблона вам понадобятся:

• ящик из пластмассы соответствующего размера (либо лист фанеры);
• карандаш;
• уровень;
• линейка;
• дрель (лучше использовать электрический инструмент – работать с ним удобнее и быстрее);
• крепежные элементы;
• специальные уголки из стали;
• шуруповерт;
• отвертка;
• молоток.

Если вы смогли отыскать подходящий пластмассовый ящик, то шаблон будет изготовить гораздо проще. Кроме того, пластик сам по себе является более прочным и крепким материалом, но при этом достаточно легким, что очень важно при совершении кладочных работ. Если же такого резервуара у вас не нашлось, то можно самому сделать модель требуемых габаритов из листов ЛДСП, фанеры или реек.

Для начала вам понадобится соорудить простой ящик без дна. Его ширина должна быть немного больше самой кирпичной кладки.

Конструкция должна состоять из нескольких основных компонентов.

• Рамка с продольно расположенными стенками из дерева. Промежуток между деревянными планками должен соответствовать толщине стены. Так как у этих планок будут присутствовать выдающиеся вперед нижние детали, с их помощью будет удобно выравнивать кирпичи во время укладки.
• Рукоятки для переноса. Благодаря этим деталям пользоваться приспособлением будет гораздо легче и удобнее.
• Поперечные детали. В основном их делают из особой полосовой стали. Данный элемент дает возможность держать под контролем линейность кладки.

Шаблоны для кирпичной кладки также называют дозаторами, потому что с их помощью удается правильно дозировать объем укладываемого раствора.

Набор инструментов каменщика

На современном рынке строительных материалов и инструментов присутствует множество практичных и удобных в эксплуатации предметов, с использованием которых создание кирпичной кладки упрощается в разы. Стоит рассмотреть подробнее, какие инструменты обычно пускают в ход профессиональные каменщики при раскладке кирпича, при оформлении швов между отдельными блоками и для натяжки шнура.

Для кирпичной укладки

В эту категорию входят приспособления, покупаемые для заготовки стеновых основ, а также для облицовки кирпичных фасадов. Без указанных приспособлений каменщик не сможет работать качественно и эффективно. Незаменимым в этом случае считается мастерок, называемый кельмой. Как указывалось ранее, он представляет собой треугольный шпатель с гнутой рукояткой. Стандартная длина такой лопатки достигает примерно 18-19 см.

Также каменщику для кирпичной кладки нужен мастерок. Им укладывают связующий раствор требуемой толщины на кирпичную основу. Кроме того, мастерком смазываются швы между отдельными кирпичиками. Им же убирают излишки раствора.

Рукоятка кельмы должна быть максимально удобной и нескользкой, чтобы пользоваться ею было легко.

Вторым по важности считается молоток-кирка. Его длина обычно составляет 30 см . Одна сторона этого инструмента может быть отведена для простукивания кирпича, чтобы материал максимально плотно ложился в правильном положении, а вторая – чтобы колоть кирпичики и обтесывать.

Лопатой для раствора еще свежий строительный состав перемешивают до однородной консистенции. Кроме того, ею смесь укладывают на стеновую основу, если она шире, чем в 1 кирпичик.

Кроме того, каменщик должен держать под контролем уровень кирпичной кладки, чтобы она получилась идеально ровной.

Для этого используют:

• уровень;
• отвес;
• угольник;
• порядовку.

Для заполнения швов

Неважно, занимаетесь вы кладкой блоков для конструирования стены, столбов, винтовых арок или колонн. В любом случае вам понадобится грамотно обработать швы между отдельными кирпичиками, заделав их при помощи специальных инструментов.

Придать стыкам между блоками эстетичный вид без применения специальных приспособлений довольно трудно. Обычно для этого используют расшивку. Длина этого приспособления может достигать 130-150 мм. Как правило, расшивка представляет собой тонкую и узкую пластинку, напоминающую небольшой ножик.

Исходя из параметра толщины шва, его строения и места нахождения, в дело могут пускаться разноразмерные расшивки. Также они могут различаться по профилю поперечного сечения. Также отделка и затирка швов между отдельными кирпичиками может осуществляться с помощью мастерка.

Для натяжки шнура

Если речь идет о процессе укладки кирпичных блоков для конструирования стеновой основы, то сперва подготавливают угловые части. Только после этого собирают остальные элементы конструкции.

Шнур-причалка в данном случае позволяет выложить все кирпичи, придерживаясь единого уровня. В основном шнур делают из лески, капрона или очень прочной нити. Чаще всего его прикрепляют при помощи обычных гвоздей в кладку либо сразу к порядовке.

Как правило, нить растягивают на расстоянии около 2-3 м над краем предыдущего ряда. Это необходимо для того, чтобы не было контакта с уложенными кирпичиками по длине.

Облицовочный кирпич — наиболее прочный и добротный способ наружной отделки дома.

Он намного превосходит все остальные материалы по долговечности, надежности, устойчивости к внешним нагрузкам, механическим или атмосферным воздействиям, уступая другим видам облицовки, разве что, в декоративном отношении.

Обычные сроки службы облицовочных материалов для лицевого кирпича лишь начальный этап эксплуатации, а необходимость ухода или какого-либо обслуживания поверхности отсутствует полностью.

Единственным достаточно серьезным требованием материала становится качественная укладка, выполненная специалистом, обладающим навыками и опытом такого рода работ.

При этом, имеется возможность и самостоятельной укладки, но предварительно следует ознакомиться с технологией, получить полное представление о приемах работы и необходимых инструментах.

В данной статье вы узнаете как сделать своими руками приспособление для кладки облицовочного кирпича.

Работа каменщика связана с использованием цементных растворов. Помимо основных рабочих качеств, они обладают некоторыми отрицательными свойствами, в частности — способностью загрязнять все вокруг, а в особенности — только что уложенный кирпич .

Если для рядового материала это не является каким-то недостатком, то лицевой кирпич должен быть чистым. Фасад, заляпанный раствором, не имеет никаких декоративных качеств, скорее наоборот. Поэтому при работе каменщика применяются различные инструменты, цель которых — максимально ускорить, облегчить, сделать более точной и чистой кладку материала.

При кладке кирпича используются несколько групп инструментов.

К основным относятся :

• Кельма.
• Молоток-кирка.
• Расшивка.
• Растворная лопатка.
• Швабровка.

Измерительные:

• Отвесы.
• Уровни.
• Угольники.
• Правила.
• Порядовки.
• Рулетки, контрольные шнуры и т.д.

Основным инструментом является келма (в просторечии — мастерок).

ОБРАТИТЕ ВНИМАНИЕ!

Помимо этих инструментов в работе каменщика могут использоваться различные вспомогательные приспособления, облегчающие и ускоряющие длительный процесс кладки. Чаще всего применяются различные устройства, регулирующие и ускоряющие один из самых ответственных моментов кладки — процесс нанесения раствора.

Устройство, которое помогает сделать ровный слой раствора при проведении работ

Толщина слоя раствора — самый важный момент в процессе кладки. При слишком толстом шве излишки раствора будут выдавливаться наружу, что потребует оперативного удаления и постоянной очистки лицевой поверхности кладки.

Тонкий слой не позволит получить достаточно прочного соединения кирпичей и нарушит монолитность кладки . Кроме того, весьма важно постоянно выдерживать одинаковую толщину слоя, что можно осуществить только при наличии навыка.

Неподготовленному человеку окажет значительную помощь специальное приспособление, при помощи которого можно создавать ровный слой раствора одинаковой толщины и ширины. Называют его по-разному, наиболее точным названием представляется — «дозатор».

Дозатор для нанесения раствора представляет собой рамку без дна, укладываемую сверху на кирпичную кладку. Она всегда занимает одинаковое положение, которое может определенным образом регулироваться при помощи специальных упоров .

Внутреннее пространство уложенной рамки заполняется раствором. Боковые планки рамки служат направляющими, при помощи которых слой раствора калибруется по толщине.

Все действия каменщика производятся по простой схеме :

• Дозатор устанавливается на нужном участке кладки.
• Полость рамки заполняется раствором.
• Излишки удаляются при выравнивании слоя путем проведения боковой поверхности кельмы (или небольшого правила) по направляющим.
• По мере укладки кирпича дозатор перемещается вдоль поверхности ряда, причем, снимать и устанавливать каждый раз по новой не требуется, устройство просто сдвигается по мере необходимости.

Устройство может иметь длину, удобную для укладки нескольких кирпичей за раз. Единственным дополнительным моментом становится нанесение слоя на тычковую (торцовую) поверхность кирпича, что не так сложно.

При этом, существуют доработанные варианты таких дозаторов, имеющие специальный перпендикулярный отвод для нанесения раствора на тычковую часть кирпича . С таким устройством работа приобретает полуавтоматическую суть — требуется только контролировать положение материала, а количество и геометрия нанесения раствора настроены раз и навсегда.

Можно также использовать отдельный торцевой дозатор (в некоторых случаях так гораздо удобнее), который прикладывается к только что уложенному кирпичу и подобным образом наносится слой раствора.

При использовании дозатора скорость кладки повышается многократно, а чистота и опрятность шва такие же, как у самых высококвалифицированных каменщиков.

Технология создания приспособления

Дозатор для нанесения раствора при укладке кирпича можно приобрести в строительном магазине. При этом, не практике всегда оказывается, что в данный момент его в продаже не имеется .

Тратить время на поиски малоэффективно, поскольку никакой гарантии нет, что удастся его отыскать в каком-либо другом магазине. Обычно сразу приступают к изготовлению самодельного дозатора, тем более, что ничего сложного в этом нет.

Необходимые инструменты и материалы

Для изготовления дозатора потребуются :

• Фанера, ДСП или деревянные рейки.
• Если есть, можно использовать пластмассовый лоток подходящего размера. Он удобнее для работы с раствором, но найти подобный материал сложнее.
• Электродрель с набором сверл.
• Крепежные элементы — шурупы, болты с гайками и т.д.
• Шуруповерт.
• Угольник, линейка, карандаш.
• Стальные уголки.
• Молоток.
• Отвертка.

Набор инструментов или материалов может быть дополнен или сокращен в зависимости от сложности выбранной конструкции и возможностей пользователя .

Конструкция дозатора

Устройство представляет собой продолговатую прямоугольную рамку. Внутреннее пространство имеет ширину, равную оптимальной ширине слоя раствора . Поскольку может использоваться кирпич разной ширины, то можно либо сделать настраиваемый зазор между планками, либо просто изготовить несколько подобных приспособлений под разные типоразмеры материала.

Рамка, уложенная на кирпичный ряд, не должна проваливаться вниз, что обеспечивается расстоянием между боковыми планками, на несколько миллиметров меньшим, чем ширина облицовочного кирпича.

Толщина рамки соответствует толщине слоя раствора — оптимально 10 мм . Поперечины по краям должны быть приподняты над плоскостью направляющих, чтобы не препятствовать передвижению рамки в любую сторону при нанесенном слое раствора.

На нижнюю часть направляющих устанавливаются упоры, обеспечивающие положение рамки относительно ряда кирпича. При достаточной длине, эти упоры дополнительно могут способствовать выравниванию кладки по вертикали.

Упоры устанавливаются таким образом, чтобы не препятствовать движению рамки по ряду кладки, для чего делается небольшой зазор .

Порядок сборки

Сборка простейшего дозатора производится следующим образом :

• Продольные направляющие соединяются двумя поперечными планками по краям слева и справа. При соединении под планки устанавливается несколько шайб, чтобы приподнять поперечины над плоскостью рамки. Эти поперечины одновременно выполняют роль рукояток для перемещения дозатора.
• Расстояние между продольными направляющими делается на 10 мм меньшим, чем ширина кирпича (для одинарного облицовочного кирпича это составит 110 мм).
• С обратной (нижней) стороны направляющих устанавливаются металлические уголки, которые служат упорами для настройки положения рамки. При этом, можно сделать расстояние между ними неизменяемым, или развести уголки между собой немного дальше и установить винты, служащие для точной настройки положения упора. С помощью таких винтов можно получить определенную глубину шва, что выглядит весьма стильно и профессионально.

ОБРАТИТЕ ВНИМАНИЕ!

Вертикальный дозатор для торцевых частей сконструирован подобным образом, за исключением того, что снизу поперечины не имеется, направляющие имеют П-образную форму и краями упираются в ряд кладки.

Если для изготовления использовались пластмассовые планки, то никаких специальных подготовительных действий не потребуется. Если же применялись деревянные рейки, полосы ДСП или фанеры, то перед началом работ потребуется нанести на устройство несколько слоев твердого лака (НЦ или паркетного), который сможет защитить материал от контакта с водой .

Если этого не сделать, древесина быстро набухнет и изменит свои размеры, что выведет приспособление из строя. Можно вместо лака использовать олифу или подобные составы, но они потребуют немало времени для высыхания, что не всегда удобно.

Полезное видео

В данном видео вы узнаете более подробно о приспособлении для укладки кирпича:

Заключение

Самостоятельная укладка лицевого кирпича без наличия навыков весьма проблематична, поскольку качество работы всецело зависит от точности нанесения слоя раствора и выбора положения кирпича. Использование дополнительного устройства — дозатора — поможет откалибровать толщину и геометрию слоя, сделает кладку точной, аккуратной и намного более быстрой.

Кроме того, значительно снижается непроизводительный расход раствора, снижается загрязнение лицевой части кладки, требующее незамедлительной очистки, что отнимает время и нарушает ритм работы. Укладка кирпича с таким устройством значительно ускоряется, повышается качество и точность работы.

Вконтакте

Когда кладешь кирпич, очень важно соблюдать одинаковую толщину шва. Справиться с такой задачей без специальных инструментов едва ли сможет даже лучший каменщик. Облегчить себе жизнь и труд можно при помощи вот такого приспособления. Оно позволит делать практически идеально ровную кладку с соблюдением всех расстояний. Нужно ли говорить о том, что такая штука значительно ускорит процесс?

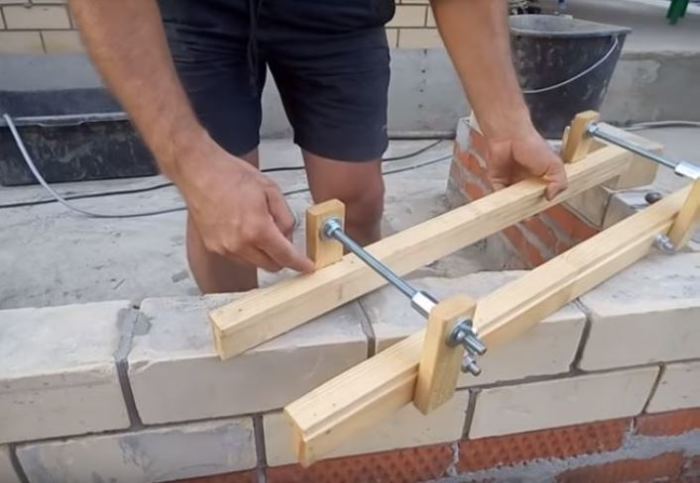

Конструкция приспособления

Устройство состоит из двух планок горизонтальных размером 11х25 мм, двух планок горизонтальных размером 19х40 мм, а также четырех планок вертикальных размером 19х40. В конструкцию также входят две шпильки диаметром 10 мм с барашками, болтами и гайками.

Они соединяют вертикальные планки. Для крепления некоторых деталей используются финишные гвозди 40 мм, концы которых откусываются с внутренней стороны деталей. Наконец есть два винта со шляпками диаметром 20 мм, с гайками и шайбами под них.

Общая длина конструкции составляет 850 мм. Горизонтальные планки ставятся по принципу буквы «Г». Участки инструмента от края до вертикальной планки имеют длину 130 мм. Высота планок над всей конструкцией – 100 мм. Всю конструкцию следует покрыть лаком для защиты от влаги, которая может попадать из раствора.

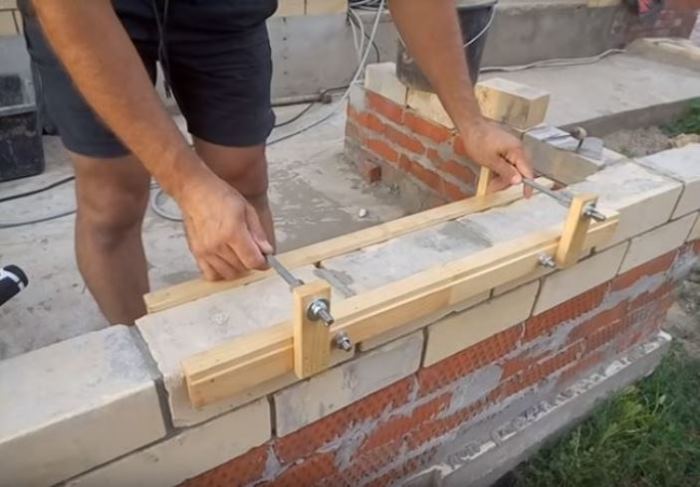

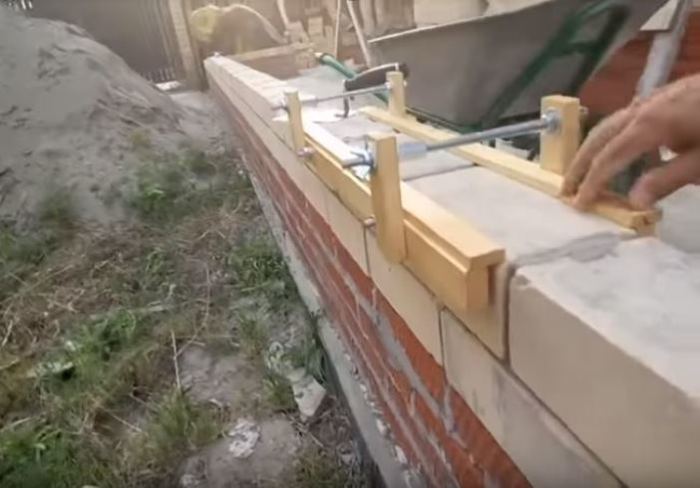

Принцип работы

Раствор накладывается на кладку, после чего разравнивается под уровень планок инструмента. После этого инструмент
потягивается вперед. Вылеты от вертикальных планок нужны для того, чтобы работать на краю стены.

Кладки – сложная и ответственная работа, без которой редко обходится строительство или капитальный ремонт дома. Главная трудность кроется в необходимости точного соблюдения осевых и межэлементных расстояний, что в конечном итоге влияет не только на внешний вид кладки, но и на ее эксплуатационные характеристики.

Поэтому как любители, так и профессиональные каменщики все чаще изготавливают приспособления для кладки кирпича . Это не так сложно, как может показаться на первых взгляд, особенно в случае наличия хорошей теоретической базы.

Стандартные инструменты для кладки

Кладка кирпича требует определенного опыта, постоянной концентрации, и, что немаловажно, больших затрат времени , связанных с проведением вспомогательных контрольно-измерительных работ.

Облегчить процесс помогает использование специальных приспособлений. Их можно приобрести в строительных магазинах, но это, во-первых, затратно, а во-вторых, не позволяет учесть индивидуальные особенности, связанные с фактическими параметрами кирпича и создаваемых из него конструкций.

Какой стандартный размер у красного кирпича читайте в нашей статье .

Весь инвентарь, применяемый для ручной кладки, можно условно разделить на три большие группы: основные ручные инструменты, контрольно-измерительный инвентарь и механизированные устройства. Первая группа – основополагающая. В нее входят:

• Кельма (мастерок).

Это небольшая плоская лопатка с ручкой для удержания, которая используется для нанесения связующего раствора на поверхность и распределения по ней, а также подрезки и удаления излишка раствора.

В зависимости от формы, кельмы делят на тип КБ (треугольные), тип КП (треугольные со скругленными углами у основания и острой вершиной), и специализированные, например, трапециевидные или треугольные с полностью скругленными углами.

• Расшивка.

Имеет вид длинного узкого желоба, закрепленного на рукояти и служит для формовки швов , контроля их толщины, удаления остаточного излишка раствора. Выделяют выпуклые и вогнутые расшивки. Важным параметром, определяющим эксплуатационные характеристики инструмента, является профиль желоба.

• Правильный молоток (кирочка) .

  Выполняет две основные функции: обтесывание блоков для придания им требуемых размеров и формы, а также исправление мелких неточностей монтажа на незастывшем или полузастывшем растворе без снятия кирпича, то есть методом легкого остукивания.

Инструмент имеет две рабочие поверхности: широкую, с сечением в форме квадрата или круга, и узкую – кирку.

Контрольно-измерительный инвентарь необходим для обеспечения максимальной точности кладки и включает следующие основные разновидности:

• Строительный уровень.

Линейный инструмент, в корпусе которого закреплены прозрачные ампулы, частично заполненные жидкостью. Когда уровень располагается на контролируемой поверхности, жидкость под действием силы тяжести занимает определенное положение в ампуле, выдавливая пузырек воздуха в такое положение относительно контрольных линий, которое позволяет грубо определить угол уклона.

Строительные уровни классифицируют по длине, количеству и расположению ампул.

• Отвес.

Представляет собой груз конической формы или в форме пули, закрепленный на неэластичной нити. Он позволяет контролировать вертикальность сооружений по относительному смещению от точки фиксации нити в горизонтальной плоскости.

Отвесы классифицируют по массе: грузы от 200 до 400 грамм применяют на высотах до 3 метров, от 600 до 1000 грамм – для измерений на высоте нескольких этажей.

• Шаблоны, правила – рейки, угольники и другие изделия, назначением которых является контроль соответствия формы (плоскостности, углов, скруглений и др.) номинальным значениям путем сравнения с шаблоном.
• Причалка (контрольный шнур) – плотная неэластичная нить, которая натягивается вдоль рядов кладки и используется в качестве ориентира – указателя линейности.
• Порядовка.

По сути, большая линейка, с ценой делений, соответствующей номинальной ширине ряда. Для классической кладки из кирпича толщиной 65 мм ЦД порядовки равняется 77 мм , с учетом толщины шва.

Порядовки могут фиксироваться на кладке или не иметь фиксации. Устройства, в которых предусмотрена возможность неподвижной установки в углах, обычно имеют отверстия для закрепления причалок.

• Механизированные устройства.

Не стоит путать их с автоматизированными – данный вид инструмента не предусматривает никаких приводных элементов или сложных систем.

Его название говорит лишь о способности снизить долю ручных монтажных и контрольно-измерительных работ путем применения следующих механизмов:

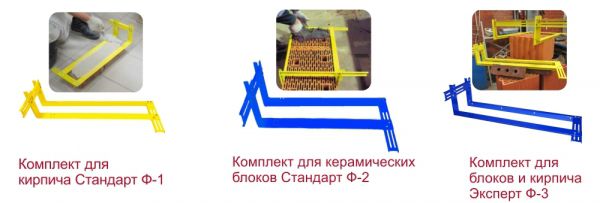

Наборы каменщика промышленного производства

На современном рынке доступно множество готовых наборов каменщика, включающих все три основные группы инструмента. Наибольшее распространение получили отечественные наборы «Кирпич» и их зарубежные аналоги «Bricky» . В состав таких наборов входят:

• кювета для нанесения раствора;
• шаблон для кладки одинарного кирпича;
• шаблон для полуторного;
• контрольный уголок;
• порядовка;
• причалка;
• кельма.

Производители позиционируют товар как любительский, то есть не требующий особых строительных навыков. Он прост и интуитивно понятен в использовании, позволяет получить неплохой результат в кратчайший срок.

Большинство наборов комплектуется, помимо прочего, не только бумажной инструкцией, но и видеоуроком , в котором подробно описывается использование каждого инструмента.

Что входит в набор начинающего каменщика — смотрите ролик:

Приспособление, которое можно сделать своими руками (видео)

Как изготовить супер-приспособление для кладки кирпича самостоятельно узнайте из видео:

Самодельное изготовление кладочного устройства предполагает использование деревянного бруса и реек, фанеры или ДСП, стального или алюминиевого профиля. Выбор материала необходимо осуществлять с учетом навыков в его обработке.

Так, конструкцию можно собрать на болтах или шурупах буквально за один вечер, но она, скорее всего, достаточно быстро выйдет из строя. Алюминиевый профиль можно скрепить заклепками или болтами, а вот стальной надежнее будет заварить.

Кроме того, хорошим сырьем может послужить прочный пластиковый контейнер требуемой ширины – его переделка сведется к удалению части дна и креплению упоров.

Вне зависимости от материала, конструктивными узлами устройства будут:

1. Рама, внутренняя ширина которой должна соответствовать ширине кирпича и плотно прилегать к нему по всему периметру. Рама состоит из продольных и поперечных балок, которые выполняют жесткими или раздвижными.
2. Борта – ограничивают ширину и высоту при недостаточной толщине балок рамы или необходимости размещения дополнительных элементов.
3. Упоры – крепятся на раму и служат для фиксации конструкции на нижнем ряде кирпичей или боковых поверхностях.
4. Контрольно измерительные и вспомогательные элементы – опциональные узлы, упрощающие работу с приспособлением.

Изготовление устройства для кладки кирпича своими руками не потребует больших финансовых вложений, а также позволит учесть все индивидуальные нюансы , что выгодно отличает его от аналогичных товаров промышленного производства.

Специфика работы с облицовочным кирпичом

Главная функция облицовочного кирпича – ; он формирует внешний вид поверхностей, придает им стилистическую завершенность, более гармоничный и эстетичный внешний вид.

Однако есть и обратная сторона медали – из-за специфической формы и фактуры , а также необходимости точного соблюдения геометрических параметров, кладка облицовочного кирпича создает дополнительные сложности по сравнению с обычной кирпичной кладкой. К ним относятся:

1. непригодность грубого ручного инструмента для работы с некоторыми декоративными поверхностями;
2. особые требования к качеству проведения контрольно-измерительных и регулировочных работ;
3. зачастую – изменение состава раствора, применение подкрашивающих и вяжущих веществ;
4. специфические технологии работы с узким и утолщенным видами облицовочного кирпича;
5. затрудненность фигурной кладки.

Здесь применение механизированных устройств будет как никогда актуально.

Однако общую конструкцию, описанную в предыдущем разделе, следует модернизировать с учетом толщины и формы облицовочных блоков.

Для фигурной кладки выделяется особый, узкоспециализированный класс приспособлений, конструкция которых разрабатывается отдельно для каждого конкретного случая и нередко включает шарнирные соединения, шаговые механизмы и прочие сложные узлы.

При устройстве кирпичных конструкций, каменщики пользуются ручным инструментом и разнообразными приспособлениями, позволяющими:

• повысить точность при устройстве кладки, соблюсти ровность швов и общую плоскость поверхности стены;
• облегчить труд;
• повысить производительность работ.

Ручной инструмент

Основной инструмент каменщика, применяемый непосредственно при устройстве кладки:

1. Кельма (мастерок) – приспособление в виде треугольной металлической плоской лопатки, прикреплённой к деревянной или пластмассовой ручке. Необходима:
   • нанесение и разравнивание кладочного раствора;
   • удаление лишней пластичной массы;
   • выравнивание кирпича, посредством подбивки тыльной стороной ручки;
   • заполнение и затирка швов между смежными блоками.
2. Молоток-кирочка , - отличие от классического инструмента состоит в другой форме металлических обоюдных бойков. С одной стороны – это заострённая часть, напоминающая долото или стамеску, с другой – боёк в виде прямоугольного бруска. Острым концом осуществляется откол от кирпича небольших частей, тупым – выравнивание на поверхности или раскол блока на два куска.
3. Расшивка, - применяется на заключительной стадии работ. Необходима для создания сплошного шва между смежными рядами и придания декоративного вида.

Другая группа инструмента относится к разметочно-измерительной группе:

• строительный отвес , - используется для контроля вертикальности наружных и внутренних стен;
• причальный шнур , - с его помощью осуществляется отслеживание горизонтальности рядов кладки;
• водяной уровень , – необходим для определения уровня осей различных углов здания и проверки горизонтальности швов по всему периметру строения;
• строительный уровень , - применяется для текущего контроля вертикальных и горизонтальных поверхностей;
• угольник , - посредством этого инструмента производится проверка прямоугольности углов; одна из линеек должна быть длиной не менее 500 мм (размер двух кирпичей);
• алюминиевая рейка длиной 2–3 метра , используемая для общего замера горизонта или вертикали; может оснащаться водяными глазками-контроллерами.

Весь этот набор инструментов применялся и применяется непосредственно при строительстве кирпичных конструкций. При достаточном опыте, каменщику-профессионалу такого специального набора вполне хватит, при работах на устройстве гаража, одно-, двух- или трёхэтажных домов, или каких-либо хозяйственных построек.

Возведение здания, к которому предъявляются повышенные требования к состоянию лицевой поверхности, потребует применение специальных приспособлений, повышающих точность работ. Пригодятся они и начинающему неопытному мастеру.

Приспособления

Контроль горизонтальности швов, вертикаль поверхности стены и углов осуществляется посредством порядовки . Это приспособление представляет собой металлический уголок или деревянную рейку с нанесёнными разметочными линиями. Деления определяют вертикальный размер блока вместе с толщиной шва. В этих точках крепится причальный шнур, по которому отслеживается горизонтальность шва.

Порядовка монтируется на готовую стену, - при выполнении минимум 5–6 рядов и схватывании раствора. До этого используется штатный инструмент каменщика и приспособление для выполнения ровной кладки.

Порядовка своими силами

Проще всего сделать инструмент из деревянных реек, но прочность будет недостаточна. Поэтому такое приспособление целесообразно применять при сооружении гаража, хозяйственных построек или небольшого садового домика.

Используя металлический уголок с выверенными гранями и полочкой 40–50 мм, можно получить более серьёзный инструмент . Длина рейки составляет 1,5–2 метра. Разметка наносится исходя из высоты блока (от 65 мм) и толщины шва (10–15 мм). Под причальный шнур, в местах расположения контрольных точек, просверливаются отверстия Ø 4–8 мм.

В нижней части, симметрично, крепятся боковые упоры, через которые осуществляется фиксация с боковыми стенками здания. Расстояние между нижними и верхними пластинами должно быть не менее 40–50 см. Выставка приспособления производится при помощи строительного уровня и отвеса.

Очищение внутренних полостей

Новые дымоходы или вентиляционные каналы освобождаются от наплывов излишнего раствора при помощи швабровки . Этот инструмент представляет собой квадратную пластину с размером 14 см, прикреплённую к стальной ручке длиной 1–2 метра. Кроме функции очищения, при резиновой пластине, производится полное заполнение швов и выглаживание поверхности раствором.

Выполнение ровной кладки

Горизонтальность и вертикальность шва, а, соответственно, и точность всей строительной конструкции из кирпича, кроме мастерства исполнителя работ, зависят от правильного нанесения кладочного раствора.

Избыток или недостаток последнего, приводит к кривизне стен, уменьшению прочности, нарушению звуко- и теплоизоляции. Кроме этого, нарушается влагостойкость швов.

Для повышения точности используется дозатор раствора . Он представляет собой лоток прямоугольной формы, имеющий ширину выполняемой стены. В центре находится сквозное отверстие, через которое наносится раствор.

Длина приспособления подбирается на размер одного-трёх кирпичей сразу. Устройство выполнено так, что при установке на стену, между рядом кирпича и верхним срезом изделия, образуется свободное пространство – это и есть толщина наносимого раствора.

Вкупе с горизонтальной конструкцией, применяется приспособление для торцевого нанесения смеси. Таким образом, обеспечивается постоянная толщина шва, дозируется и экономится раствор.

Применение

Дозатор устанавливается на готовый ряд кладки. Благодаря нижним и боковым упорам, изделие обеспечивает, при условии выполнения точного предыдущего слоя, горизонтальность смеси и её равномерную толщину. Заполнение осуществляется посредством лопаты, ковша или кельмы. Последняя, в том числе, используется для разравнивания раствора и удаления его излишков.

Принцип применения торцевого дозатора, аналогичен горизонтальному устройству. Единственное отличие, – из-за малого количества раствора, все операции выполняются ручным мастерком.

Дозатор своими руками

Приспособление для ровной кладки можно изготовить своими силами. Применяемый материал – дерево, пластик или металл. Различие между ними – это срок эксплуатации и способ крепления элементов между собой.

Геометрические параметры будущего устройства зависят от типа применяемых блоков, - кирпича, газо- или пенобетона и т.д. Для каждого из видов изделий толщина шва и, соответственно, количество смеси будет разным.

Ширина подбирается под размер будущей стены и фиксируется боковыми ограничителями. Высота нижних упоров определяется толщиной шва. Самая простая конструкция – это изделие из фанеры толщиной 16–24 мм.

Из неё сколачивается деревянный ящик в соответствии с выбранными параметрами. В качестве нижних ограничителей и боковых упоров можно использовать деревянные брусочки или обрезки от той же фанеры. Подойдёт стальной уголок или мебельные уголки.

Стоимость заводских изделий

При больших объёмах работах, целесообразно рассмотреть возможность приобретения готового изделия. Оно реализуется чаще всего в комплекте. Например, «Набор КирпиЧ» состоит:

• шаблон «КирпиЧ», - используется для укладки смеси на горизонтальный ряд (постель);
• шаблон «КирпиЧ», - применяется под одинарный блок размером 65 мм;
• шаблон «КирпиЧ», - для полуторного кирпича величиной 88 мм;
• уголок «КаменщикА», - монтируется на внешних углах здания; кроме контроля угловых параметров, используется для фиксации причального шнура;
• кельма каменщика;
• видеоматериал с уроками о применении приспособления и основными азами по кладке.

Основные элементы дозатора изготовляются из высокопрочной пластмассы. Средняя рыночная цена составляет 1500–1900 рублей за комплект.

Совет 1 . При изготовлении приспособления для ровной кладки, целесообразно закладывать толщину шва 10 мм, – наиболее востребованную для одинарного и полуторного кирпичей.

Совет 2 . Для продления срока эксплуатации дозатора, изготовленного из дерева или пластмассы, на наиболее изнашиваемые места можно периодически наносить несколько слоёв лака, имеющего высокую износостойкость, например, паркетный состав.

Совет 3 . Все, без исключения, инструменты, по окончании работ необходимо очищать от остатков смеси и тщательно промывать, – в противном случае они быстро выйдут из строя.

Совет 4 . Время или финансы, потраченные на изготовление или покупку необходимых устройств, с лихвой окупятся качеством кладки, быстротой выполнения работ и экономией кладочной смеси.
