Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания. Как армировать фундамент стеклопластиковой арматурой Какую стеклопластиковую арматуру использовать на фундамент

Стеклопластиковая арматура, которая используется для укрепления фундамента, относится к категории новых строительных материалов, превосходящих прежние по многим характеристикам. Большинство потребителей еще не знают, можно ли применять ее для армирования стен из газобетона, или для укрепления фундамента. Данная статья даст ответы на эти, а также многие другие вопросы.

Что собой представляет стеклопластиковая арматура

Арматура, для производства которой используют стеклопластиковые материалы, была разработана достаточно давно, еще в 1960-х годах. Однако из-за высокой стоимости применяли ее только в условиях сурового климата, где обычные арматурные конструкции из стали, подверженные коррозии, не могли прослужить долго. Арматурой, которая изготавливалась из стеклопластиковых материалов, укрепляли преимущественно опоры мостов и другие, не менее ответственные конструкции, эксплуатируемые в достаточно суровых климатических условиях.

Со временем развитие химпрома поспособствовало значительному снижению стоимости стеклопластиковой арматуры. Это сделало ее доступным материалом, хорошо проявляющим себя в строительных конструкциях различного назначения. Активное использование арматуры данного типа привело к тому, что в 2012 году специалисты разработали и утвердили ГОСТ 31938-2012, положениями которого оговариваются не только требования к производству данного материала, но и методы его испытания.

Ознакомиться с требованиями ГОСТ к полимерной арматуре можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

В соответствии с государственным стандартом, арматура стеклопластикового типа производится в диапазоне диаметров 4–32 мм. Однако наиболее распространенными для изделий данного типа являются диаметры 6,8 и 10 мм. Заказчику такая стеклопластиковая арматурная продукция поставляется в бухтах.

В указанном стандарте, кроме требований к диаметру и другим геометрическим параметрам стеклопластиковой арматуры, указано, каким должно быть состояние ее наружной поверхности. Так, на поверхности арматуры не должно быть сколов, расслаиваний, а также вмятин и прочих дефектов.

Основные характеристики и главный недостаток

По виду используемого непрерывного армирующего наполнителя композитные изделия подразделяются на следующие категории:

• АСК – стеклокомпозитные;
• АУК – углекомпозитные;
• АКК – комбинированные;
• другие.

При необходимости использовать стеклопластиковую арматуру для укрепления фундамента дома следует принимать во внимание следующие ее характеристики.

Нижняя планка данного параметра для арматурных изделий стеклокомпозитного типа начинается с отметки в 60 градусов Цельсия.

Этот параметр характеризуется отношением прикладываемой силы к площади сечения изделия. Для АСК он должен составлять 800 МПа и более, для АУК – не менее 1400 МПа.

По данному показателю арматура категории АУК превосходит АСК более чем в 2,5 раза.

Данный показатель для стеклопластиковой арматуры всех категорий должен превышать 300 МПа.

Для АСК этот параметр должен составлять более 150 МПа, для АУК – 350 МПа и более.

Арматура из полимерных материалов имеет значительный недостаток: у нее очень низкая прочность на излом. Из-за данного недостатка область использования данной арматуры ограничена. Производители подобной продукции обязательно указывают сферу ее применения, и, если потребитель выходит за указанные рамки, он делает это на свой страх и риск.

Применение арматуры данного типа обоснованно лишь в тех случаях, когда к теплопроводности, коррозионной устойчивости и диэлектрическим характеристикам армирующих конструкций предъявляются повышенные требования.

Сравнение с арматурой из металла

Арматура стеклопластикового типа, если сравнивать ее с металлической, обладает следующими преимуществами.

1. Арматурные изделия данного типа отличаются высокой коррозионной устойчивостью: им не страшна как кислотная, так и щелочная среда.
2. Стеклопластиковую арматуру изготавливают из полимерных материалов, поэтому от металлических изделий ее отличает очень низкая теплопроводность. Благодаря этому при ее использовании для армирования фундаментов и других строительных конструкций не возникает мостиков холода, что особенно важно для наших климатических условий.
3. Данная арматура, изготовленная из диэлектрика, не проводит электрический ток, а также не формирует радиопомех.
4. Удельный вес стеклопластиковой арматуры в 8–10 раз меньше, если сравнивать ее с аналогами из металла.
5. Стоимость металлических и стеклопластиковых изделий для армирования строительных конструкций практически одинаковая, но использовать значительно удобнее.
6. По такому показателю, как прочность на растяжение, который у аналогичных стальных изделий составляет 400 МПа, арматура из стеклопластика превосходит металлические прутки в два-три раза.
7. Стеклопластиковую арматуру выпускают прутками длиной 100–150 метров, что дает возможность монтировать армирующие конструкции практически без швов. Специалисты знают, что именно места стыков металлической арматуры являются наиболее слабыми местами усиливающих каркасов. При укреплении фундаментов и других строительных конструкций при помощи изделий из стеклопластика такие слабые места в армирующем каркасе отсутствуют.
8. Преимущество состоит и в том, что потребитель может приобрести ровно столько продукции, сколько ему необходимо, не оплачивая непредвиденные отходы.
9. Для монтажа и укладки арматурного каркаса, который изготовлен из стеклопластиковых элементов, нет необходимости в использовании сварочного аппарата и другого специализированного оборудования.
10. Стеклопластиковую арматуру значительно удобнее транспортировать, так как она может поставляться заказчику как в прутках, так и в бухтах, которые без труда помещаются даже в багажник легкового автомобиля.
11. При армировании с помощью стеклопластика фундаментов и других бетонных конструкций в последних не возникают трещины, что объясняется тем, что стеклопластик и бетон имеют близкие по своим значениям коэффициенты теплового расширения.

Сферы применения

Арматура, изготовленная из стеклопластика, применяется как в жилищном, так и в промышленном строительстве. Популярность данного материала, используемого для армирования фундаментов и других бетонных конструкций, в последнее время набирает все большие обороты.

Учитывая вышеперечисленные преимущества стеклопластиковой арматуры, можно сделать выводы о том, где лучше использовать этот инновационный материал, а где можно прибегнуть к наиболее традиционным и проверенным временем вариантам. Например, очень распространенными сферами использования арматуры, изготовленной из стеклопластика, является берегоукрепление, а также армирование дорожного покрытия на тех участках, где на него воздействуют агрессивные факторы внешней среды.

В коттеджном строительстве арматура, изготовленная из стеклопластика, также находит широкое применение. В частности, подобные изделия используют для армирования:

• бетонных конструкций, выступающих в роли ограждения (следует иметь в виду, что нельзя использовать стеклопластиковые изделия для армирования несущих конструкций и перекрытий);
• ленточных и других типов фундаментов;
• кладки, выполняемой из газобетонных и пенобетонных блоков.

Многие специалисты сходятся во мнении о том, что при использовании стеклопластиковой арматуры для укладки газо- и пенобетонных блоков лучше производить армирование углов при помощи стальных изделий. При таком комбинированном армировании строительные конструкции будут иметь более высокую прочность, устойчивость и надежность.

Укрепление фундаментных конструкций

При использовании для армирования ленточных и других типов фундаментов стеклопластика применяются прутки диаметром 8 мм, что равнозначно применению 12-миллиметровой стальной арматуры.

Выполнить процедуру такого армирования несложно и своими руками, если придерживаться следующего алгоритма.

• При монтаже опалубки рекомендуется обернуть ее элементы пергаментом, что позволит использовать их повторно.
• На внутренней части элементов опалубки, используя горизонтальный уровень, отмечают линию, до которой будет выполняться заливка бетонного раствора. Такая процедура позволит более равномерно распределить бетонный раствор по всему внутреннему объему будущего ленточного или любого другого фундамента.
• Элементы арматуры, при помощи которой вы будете укреплять свой фундамент, должны быть покрыты слоем раствора толщиной не меньше 5 см. Для того чтобы выдержать такое расстояние, можно использовать обычные кирпичи, которые укладываются на дно будущего фундамента.
• На кирпичах, уложенных на дно будущего фундамента, размещают два ряда арматуры. При этом желательно, чтобы использовались цельные прутья, без стыков. Измерив длину сторон заливаемого фундамента, вы сможете легко определить, какой длины пруток вам необходимо будет отмотать и отрезать от общей бухты.
• После укладки продольных прутков арматуры необходимо прикрепить к ним поперечные перемычки, которые фиксируются при помощи пластиковых хомутов.
• Затем надо изготовить верхний уровень арматурного каркаса, который должен быть идентичен нижнему. Оба уровня такого каркаса, размеры ячеек которых должны составлять приблизительно 150 мм, соединяются при помощи вертикальных перемычек.
• После изготовления арматурного каркаса приступают к заливке бетонного раствора. Какая для этого будет использована бетонная смесь, решать вам, но предпочтение чаще всего отдается раствору марки М400.

Строительный рынок не стоит на месте, что приводит к появлению новых материалов, которые имеют улучшенные характеристики по сравнению с аналогами предыдущего поколения. Сравнительно недавно в строительной области появилась стеклопластиковая арматура, которая стала серьезным конкурентом металлическим прутьям.

Еще недавно стальная арматура была единственным материалом, который использовался при производстве железобетонных изделий, для повышения прочности фундаментов и других элементов строительных конструкций. Однако новый материал характеризуется более совершенными свойствами, чем привлекает внимание потребителя.

Описание материала и его виды

Стеклопластиковая арматура представляет собой неметаллический стержень с навивкой из волокон композитного материала или с напылением мелкофракционного абразивного порошка. Диаметр армированных прутков может составлять от 4 до 18 мм.

В зависимости от материала, используемого в качестве основы для изготовления прутка, выделяют несколько видов композитной арматуры:

• Базальтовые изделия (обозначаются буквами АБП) производятся на основе базальтовых волокон, связанные с помощью смолы органического происхождения. Такая арматура характеризуется высокой устойчивостью к воздействию агрессивной среды, включая газы, щелочи и соли.
• Стеклопластиковая арматура (аббревиатура АСП) производится из волокон стеклопластика, соединенных с помощью термореактивных смол. Преимуществом таких прутьев является незначительный вес и высокие прочностные характеристики.
• Углепластиковую арматуру (обозначение АУП) производят на основе углеводорода. Материал отличается повышенной прочностью, но имеет очень высокую стоимость, что существенно понижает его популярность.
• В основе комбинированных изделий (аббревиатура АКК) лежит базальт и стекловолокно. Такой материал устойчив к износу и имеет широкую область применения.

Среди перечисленных видов композитной арматуры наибольшей популярностью пользуются стеклопластиковые изделия, поэтому следует подробнее изучить именно этот материал.

Преимущества и область использования стеклопластиковой арматуры

В отличие от стальных прутьев стеклопластиковая арматура имеет ряд существенных преимуществ:

• Незначительный вес, за счет чего становится удобнее перевозить материал и выполнять различные действия с ним.
• Высокая устойчивость к воздействию агрессивной среды, включая газы, щелочи и соли.
• Устойчивость к образованию очагов коррозии.
• Высокие показатели прочности на разрыв.

Все перечисленные характеристики существенно расширяют область использования композитной стеклопластиковой арматуры:

• С ее помощью укрепляют стены и перегородки из кирпича и различных блоков.
• С помощью арматуры из стеклопластика связывают несущие стены с облицовочными перегородками. Кстати, у нас есть интересная статья на тему « «.
• Стеклопластиковая арматура отлично подходит для укрепления и , подошва которых лежит значительно ниже уровня промерзания грунта. Кроме того рекомендуется использовать композитную арматуру для усиления фундаментов, эксплуатируемых в условиях агрессивной среды.

Стеклопластиковая композитная арматура может использоваться для укрепления любого типа фундамента для малоэтажных строений. Однако в случае с ленточными и столбчатыми основаниями под строения не больше трех этажей композитные стержни получили множество положительных рекомендаций. Другими словами применять стеклопластиковую арматуру можно для укрепления монолитной бетонной ленты под частный дом или коттедж в один-два этажа, баню, гараж или хозяйственные постройки. На нашем сайте есть информация о том, и , а также многое другое. Вы можете воспользоваться поиском по сайту, чтобы найти интересующую Вас информацию.

Стоит напомнить, что стеклопластиковая арматура является новым материалом, свойства которого изучены не до конца. Поэтому лучше использовать материал для конструктивного армирования, избегая моментов, где требуется повышенная прочность на изгиб и скручивание.

Расчет стеклопластиковой арматуры

Строительство фундамента своими руками требует проведения расчетов количества строительных материалов, включая композитную арматуру.

Учитывая различные факторы, следует проводить расчет материалов по следующему алгоритму:

• Определение общей длины фундамента с учетом длины внутренней несущей перегородки.
• Расчет длины прутьев арматуры, принимая во внимание, что арматура будет уложена в два яруса (4 прутка).
• Определение количества соединений. Следует учитывать, что соединение арматурных прутьев из стеклопластика проводится не сваркой, а внахлест. Поэтому нужно на каждый угол добавлять по 1 метру.
• Выполнение расчетов поперечных соединений.

Для полного понимания можно взять пример расчетов арматуры для фундамента дома размером 6*8 метров, внутренняя несущая стена которого равна 6 метров.

Общая длина фундамента определяется следующим образом:

(6+8)*2+6=34 метра.

Общая длина прутьев с учетом того, что двухуровневая конструкция состоит из 4 параллельных прутков, составляет:

34*4=136 метров.

Количество соединений и, соответственно, длина арматуры для этой цели определяется так: количество капитальных стен умножается на 1 метр нахлеста и на количество прутьев. Получается следующее:

(4+1)*1*4=20 метров.

Следовательно, для фундамента указанных размеров с учетом дополнительного материала на стыковку потребуется следующее количество продольных прутьев:

136+20=156 метров.

Также следует рассчитать количество поперечных кольцевых соединений. Согласно технологии укладки армирующего каркаса соединительные кольца должны располагаться на расстоянии 50 см друг от друга. Для определения количества поперечных соединительных колец необходимо общую длину арматуры разделить на 0,5 метра. Получается следующее:

Чтобы рассчитать длину арматуры, необходимую для такого количества поперечин, во внимание принимаются размеры каркаса. К примеру, если решетка каркаса имеет размер 60*30 см, то длина прута для одного кольца будет равна следующему:

(0,6+0,3)*2*68=122,4 метра.

Помимо этого в обязательном порядке следует добавить некоторое количество материала для запаса. То есть следует взять не 122, а 130 метров арматуры.

Суммируя результаты вычислений продольных и поперечных элементов каркаса, получаем результат:

Выбирая материал для армирования фундамента, следует принимать во внимание все значимые факторы. Несмотря на большое количество положительных характеристик, стеклопластиковая арматура является новым материалом, а металлические прутья проверены временем.

Жесткие требования конкуренции в сфере современного строительства заставляют искать способы снижения затрат, в том числе с применением новых материалов. Появляются новые рецептуры строительного камня, специальные марки бетонов, фундаментных составов, облицовочных и теплоизоляционных материалов. Параллельно на рынке, ранее традиционном для металлической арматуры и специальных конструкций, активно пытаются завоевать «место под солнцем» производители разнообразных композитных изделий. Чаще всего это неметаллические силовые элементы и стеклопластиковая арматура.

Почему появилась стеклопластиковая арматура на строительном рынке

Композитные материалы, и стеклопластиковая арматура в том числе, изготавливаются по относительно несложному технологическому принципу пропитки стеклянных или базальтовых волокон эпоксидной или полиэфирной смолой матрицы. Далее пучок формируется на станке в калиброванный по диаметру пруток композитной арматуры, и запекается при невысокой температуре в специальной сушильной печи. Обычно длина одного отрезка арматуры не превышает 100 м.

Стеклопластиковая арматура не требует работы сложного и дорогостоящего оборудования, поэтому сами производственные затраты относительно невелики, большую часть себестоимости составляет цена смолы для матрицы и стекловолоконного жгута. И все же, если сравнить стоимость стеклопластикового и стального прутка одного диаметра, металлическая арматура имеет складскую цену на 10-20% меньше, а это очень большая разница для такой сферы, как строительство.

Тем не менее стеклопластиковый материал достаточно сильно потеснил металлопрокатную продукцию, не в последнюю очередь из-за ряда специфических свойств, но главными факторами стали немного иные причины:

1. Стеклопластиковая арматура все чаще стала применяться в частном малоэтажном строительстве. Она более доступна в работе, ее легче и намного дешевле перевозить, хранить, резать. Ее не нужно спрямлять и выравнивать перед использованием, как в случае со стальным вариантом. Материал можно купить целой бухтой и нарезать кусками самой нестандартной длины. Тогда как на стальной стандартный 11-метровый пруток пришлось бы немало отходов, если ваш фундамент, например, имеет армирование длиной 8 м;
2. Доступность оборудования для производства армирующего жгута позволило многим небольшим предприятиям — производителям стройматериалов наладить поточное производство стеклопластиковой арматуры в самых различных вариантах исполнения поверхности прутка. Огромное количество предложений, грамотная политика продаж и скрытая реклама позволяют диверсифицировать рынок;
3. Стремление подрядчиков сэкономить в строительных работах на более выгодном материале для армирования, для чего зачастую используется формальный, «слепой» перерасчет по прочности эквивалента композитных материалов и стальной арматуры.

Отзывы специалистов, преимущества и недостатки композитной нитки

При желании можно отыскать самые сложные выкладки и довольно простые примитивные доводы о том, чем хороша или плоха стеклопластиковая арматура. Как правило, серьезные исследования и отзывы специалистов в большинстве случаев не дают конкретных рекомендаций, по сути, «горячей» проблемы фундамента, во многом возможности арматуры на стеклопластиковой основе приходится оценивать на собственный страх и риск.

Внимание! Среди многочисленных отзывов специалистов практически нет настоящих профессиональных экспертов в области строительной механики композиционных материалов. Их мнение и отзывы, как правило, отражаются в оценках и заказных расчетах конкретных строительных проектов, стоят немалых денег и на суд общественности не выносятся.

Профессиональным можно назвать подход, если отзывы тех или иных экспертов оценивают конкретную ситуацию использования, например, стеклопластикового прутка в фундаменте дома с использованием практических результатов и анализом причин. В противном случае назвать такие отзывы специалистов можно в лучшем случае рекламой или антирекламой.

Использование стеклопластикового прутка в фундаменте

Применение арматурных сеток на основе стеклопластиковых силовых элементов началось с 60-х годов прошлого века. Кроме того, построено и находится в эксплуатации достаточно большое количество зданий и технологических сооружений из камня и бетона, в фундаменте и стенах которых использовано армирование на стеклопластиковой основе. Отзывы о состоянии построек с элементами стальной и стеклопластиковой арматуры и многолетнем опыте эксплуатации дадут больше, чем все теоретические выкладки «знатоков», вместе взятые.

Практически все, кто снимает ролики или выкладывает свое мнение о недостатках стеклопластиковой арматуры, — это или менеджеры продаж конкурирующего стального проката, или дилетанты, путающие причины и следствия основных принципов прочности и жесткости конструкций. В большей части такие рассуждения о недостатках стеклопластиковой арматуры сопровождаются формулами и данными о прочности стали и композита. Но внятных причин или процессов, по которым нельзя использовать стеклопластиковое армирование, нет. Если человек, взявшийся комментировать преимущества и недостатки стеклопластикового армирования, не продемонстрировал на практике фрагмент разрушенного бетона или куска фундамента со стеклопластиковой арматурой, все его рассуждения остаются фантазиями на произвольную тему.

Стеклопластиковая арматура используется в строительстве, машиностроении, в специальных проектах уже более 40 лет. Если для вас этот вопрос принципиален, обратитесь в старые советские учебники 70-х годов прошлого века, журналы по строительной тематике, в этих источниках раскрывается физика и механика процессов разрушения фундамента, приводятся многочисленные примеры ошибок.

Обладая высокой удельной прочностью, стеклопластиковое армирование может прекрасно работать в самых сложных условиях, но при этом оно обладает рядом недостатков, ограничивающих его применение в строительстве:

1. Стеклопластиковая природа композитной арматуры обладает практически нулевой пластичностью материала. Говоря человеческим языком, каркас для высоконагруженного фундамента или стен из такого прутка не сможет пластично подстраиваться под перераспределение нагрузки в нагруженном бетонном камне. В результате в отдельных местах фундамент здания будет испытывать перегрузку, что может вызвать появление трещин;
2. Стеклопластиковая основа очень хорошо воспринимает растягивающие осевые нагрузки, намного хуже сжимающие нагрузки, и катастрофически плохо переносит усилие сдвига. Это значит, что любое поперечное срезающее усилие, которых немало в «свежих» фундаментах из-за осадочных процессов, приведет к разрушению целостности арматуры;
3. К сожалению, в течение времени, пока бетон фундамента набирает прочность, каркас из стеклопластика ведет себя несколько иначе, и именно на этом этапе, поэтому каждый конкретный случай в компоновке арматуры требует очень внимательного и аккуратного анализа.

Поэтому в тех узлах, где допустима замена металла композитным материалом, вместо традиционного восьмимиллиметрового прутка, вполне может быть использован шестимиллиметровый жгут стеклопластиковой арматуры. Мало кто знает, но сегодня уже на потоке производятся строительные плиты из напряженного бетона со стеклопластиковой арматурой. Но в производстве такой материал стоит значительно дороже, поэтому практически 90% ассортимента, в том числе для фундамента, являются заказными изделиями.

Варианты применения стеклоарматуры

Неоспоримым преимуществом стальной арматуры является очень хорошо прогнозируемое поведение металла в самых сложных условиях нагрузки. Все существующие небоскребы и высотные здания строятся только на стальной арматуре, мало того, у большинства таких «чудес света» существует внутренний металлический каркас.

Стеклоарматура для высотных зданий или высоконагруженных фундаментов не подойдет. Строительная механика фундаментов - это, вообще, целая наука, прежде всего из-за сложного взаимодействия отдельных частей фундамента с грунтом, со стенами всей конструкции.

В существующей модели фундамента самыми проблемными являются угловые зоны, где арматура испытывает растягивающие, изгибающие и перерезывающие нагрузки. В этих местах не каждая даже стальная арматура в состоянии обеспечить жесткую связку угловых блоков. Металлической арматуре в блоке фундамента это удается только благодаря сочетанию высокой пластичности и упругости. Стеклопластиковое армирование в этих узлах фундамента применять нельзя. Несмотря на высокую продольную прочность, она не сможет противостоять скручиванию и перерезыванию в угловой точке контакта фундамента.

Прочности и пластичности стеклопластиковой арматуры будет достаточно для постройки фундамента и подвала одно или двухэтажного дома. Но при условии, что в угловых стыках фундамента для сращивания арматуры под прямым углом будут использованы специальные муфты. Тем более стеклопластик легко и просто использовать для простого ленточного фундамента 70-90 см глубиной.

Удачным считается применение стеклопластиковой арматуры в паре со специальными марками бетона для фундамента. Зачастую в условиях применения в фундаменте специальных добавок, усиливающих морозостойкость или водонепроницаемость, стальная арматура начинает интенсивно коррозировать. Особенно в фундаментах на грунтах с высоким содержанием солей или в непосредственной близости к трансформаторным подстанциям.

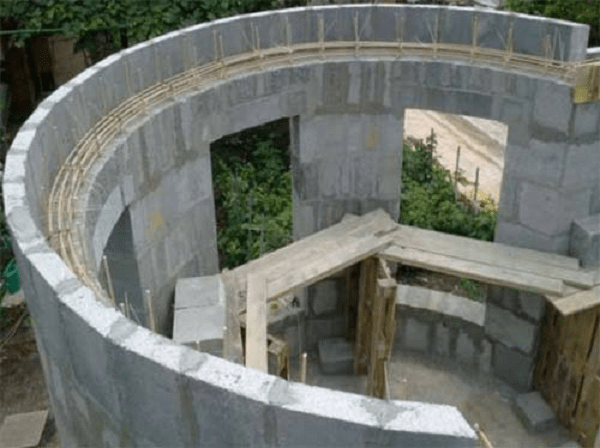

В стенах малоэтажных домов, особенно из газобетонного блока, арболитового камня и любого другого стройматериала, обладающего невысокой жесткостью и контактной прочностью, использование стеклопластикового армирования даже приветствуется. С ним намного проще и легче работать, чем со стальным прутком.

Кроме того, композитная арматура просто идеально подойдет для крепления наружного утеплителя или кладки облицовочного кирпича, там, где требуется или оцинковка, или нержавейка. И, тем более стоит использовать тонкую стеклянную нитку для работ на цокольных блоках фундамента.

Заключение

Еще одна проблема, характерная для российской действительности, о которой обязательно стоит упомянуть. Это низкое качество самой стеклопластиковой арматуры отечественного производителя. Практически каждая бухта с арматурой имеет дефекты излома.

Металлический пруток при складировании и транспортировке может быть украден или по-варварски выгружен в неудобном месте вдалеке от фундамента. Но в любом случае его качество не пострадает. Стеклопластиковую нитку можно легко повредить при транспортировке и даже не заметить этого. В фундамент такую арматуру закладывать точно нельзя.

Арматура стеклопластиковая для фундамента

Еще несколько лет назад при строительстве фундаментов использовалась классическая стальная арматура. Но уже сейчас на смену стали медленно приходят современные армирующие материалы и особенной популярностью пользуется стеклопластик.

Это композитный материал, который отличается прочностью и гибкостью, стойкий к разрыву, ведь состоит с множества моножильных волокон, соединенных в единый пучок.

Но на данный момент армирование стеклопластиком еще не прошло проверку временем и различным влиянием, поэтому тяжело судить о качестве такой продукции и правильности выбора диаметра.

Также пока не существует оптимальных расчетов выбора оптимального армирующего волокна, к тому же существуют пока сложные технологии соединения волокон между собой.

Но преимущества таких композитных материалов уже есть:

• Это единственный материал, который практически не подвержен всем видам коррозий;
• Его можно использовать во всех существующих типах фундаментов;
• Доступность, ведь волокно стоит немного дешевле стальной арматуры;
• Малая масса и небольшой диаметр сердечников.

Но стеклопластиковая арматура имеет и недостатки:

• Через относительную гибкость, арматура не может взять на себя растягивающее усилие. Оно будет ложиться на бетон, поэтому устанавливать арматуру нужно на бетоны, уже подвержены максимально возможному граничному растяжению;
• Стеклопластик ограничен в применении, он должен использоваться в уже натянутом состоянии;
• Его не стоит использовать в массовом строительстве, стеклопластик будут использовать разве новички, которые решили поэкспериментировать.

Стеклопластиковая арматура для фундамента: особенности

При диаметре сердечника в 10 мм, весит волокно в 10 раз меньше и проще в транспортировке. Волокно производят и перевозят в бухтах, поэтому существенно экономятся средства на транспортные расходы;

Как армировать фундаменты стекловолокном

Вязка стеклопластиковой арматуры пластмассовыми стяжками

Учитывая, что армирование фундаментов используется больше в малоэтажном строительстве, то и прутки используются диаметром до 8 мм (это сечение стальных стержней в 12 мм). Технология армирования стекловолокном состоит с нескольких этапов:

1. Расчет необходимого количества и диаметра волокна;
2. Подготовка опалубки, монтаж на строительной площадке;
3. Для многократного использования опалубки ее рекомендуется покрывать пергамином, который защищает конструкцию от воздействия влаги и бетона;
4. Установка меток уровня, горизонтальных вех, по уровню которых будет заливаться бетонный раствор;
5. Подготовка подушки с кирпичей, песчаной или песчано-гравийной смеси, на которую будет раскладываться арматурная сетка. Сетку нужно устанавливать на расстоянии до 50 мм от крайних кромок опалубки;
6. Теперь нужно начинать укладку арматуры с стеклопластика. Если расчет показал использование нескольких слоев сетки, тогда нужно первый слой уложить на кирпичи, следующий на вертикальные направляющие и так до самого верха;
7. Все соединительные элементы в ленточных фундаментах и свайных ростверках лучше соединять между собой гибко с помощью пластиковых стяжек, пайку тут не практикуют. А в монолитных фундаментах можно использовать и пайку с помощью паяльной лампы;
8. Установка и фиксация вертикальных прутьев, продольных и поперечных волокон из самой горизонтальной сеткой;
9. Заливка основания бетоном.

Расчет стеклопластиковой арматуры для различных фундаментов

Правильный расчет типа, диаметра и количества стекловолокна – это залог к прочному и надежному основанию, учитывая инновационный и совершенно новый по техническим характеристикам материал.

При этом, в расчете будет указано, сколько какого материала нужно, ведь тут важную роль играет отсутствие излишек продукции.

Для расчета арматуры для плитного фундамента нужно сначала определиться с количеством и длиной прутьев, исходя из параметров основания и шага каркасной сетки.

Также нужно учесть в расчете, что все плитные основания имеют минимум два пояса армирования, соединенные между собой вертикальными прутками по всей длине сетки, а также в углах установки несущих ячеек.

По такому же принципу проводится расчет армирования для ленточного и сборного фундамента.

А вот армирование столбчатого фундамента существенно отличается по технологии. Прежде всего, тут в расчете учитывается диаметр и количество вертикальных прутьев, устанавливаемых непосредственно в скважины. Также учитывается, что такие прутья должны достаточно жестко быть соединены между собой, ведь вертикальное смещение более сильное, чем горизонтальное.

Таким образом, при расчете количества и диаметра арматурного волокна учитывается, что ребристые волокна устанавливают в столбы, а гладкие – в ростверк и для обвязки.

Где сейчас встречается армирование стекловолокном

Учитывая явные преимущества стекловолокна как армирующего материала, оно активно используется в:

1. Гражданском, промышленном и жилищном строительстве;
2. Для бетонных, кирпичных, блочных кладок всех типов и размеров;
3. Когда строительство проводится в зимний период времени. Ведь тогда приходится использовать специальные минеральные и органические добавки, которые могут разрушать стальной армирующий каркас;
4. При установке бетонной подошвы для магистральных автомобильных дорог и в возведении дамб на берегах горных рек.

Но сейчас многие застройщики еще с некоторой боязнью относятся к стекловолокну, ведь этот материал еще не зарекомендовал себя достойным заменителем тяжелых, громоздких и сложных в монтаже стальных прутьев.

Комментариев пока нет!

Вес стеклопластиковой арматуры таблица

Сравнение арматуры из стеклопластика и металла

Стеклокомпозитные арматурные изделия называют трендовым продуктом. Разработанная более 40 лет назад, она активно продвигается как альтернатива стальному прокату.

По утверждению производителей стеклопластик с успехом заменяет традиционные металлические стержни. Проведем сравнительный анализ двух видов.

Краткая характеристика изделий из металла

В соответствии с ГОСТ 10884-94 арматурный стальной прокат представляет собой металлические прутки круглого сечения, поверхность которых бывает двух видов – гладкой или рифленой (периодической). Применяется в качестве каркаса в железобетонных конструкциях: фундаментах, монолитных и многослойных стенах, плитах перекрытий, столбах, дорожных полотнах и так далее.

По физико-механическим свойствам выпускаются такие виды арматуры:

1. А1 или А240 – монтажные изделия. Металлические стержни имеют гладкий профиль, используются для формирования поперечных рамок каркаса, а также для основы легких сооружений, таких как теплицы, щиты, беседки. Выпускается в диаметре 4-40 мм.

2. А2-А6 – рабочая продукция, которая маркируется по индексу текучести стали: А300, А400, А500, А600, А800 и А1000.

Поверхность рифленая серповидного, кольцевого или смешанного типа. Это несущие элементы каркаса, располагаются в продольной горизонтальной оси. Металлическая арматура выпускается в диаметре 4-80 мм. Сферы применения: мало- и многоэтажное строительство, возведение крупногабаритных строений промышленного и общественного назначения, выпуск железобетонных изделий, формирование дорожного полотна и многое другое. Часто применяется в реставрационных и ремонтных работах.

Плюсы металлопроката в его высокой прочности, устойчивости к перепадам температур, в том числе экстремальным, относительной неприхотливости.

К тому же стальная арматура долговечна и безопасна, относится к негорючим материалам. Из недостатков отметим боязнь воды, приличный вес и необходимость в формировании защитного слоя из бетона, предохраняющего от контакта с внешней средой.

Металлическая продукция имеет типовую маркировку с указанием класса изделий, диаметра.

Помимо этого включается дополнительная гравировка:

• С – предназначенная для соединения методом сварки.
• К – прокат, устойчивый к коррозии.
• Т – термически или термомеханически упрочненная сталь с высоким индексом текучести от А600 и выше.

Металлическая арматура классифицируется специалистами как длинные или немерные изделия. Продается стержнями длиной до 11,7 м, упакованными в пачки весом до 3 тонн, либо пруты по 6-12 м сворачиваются в небольшие бухты.

Цена рассчитывается исходя из пропорции тонна/рубли. Монтаж в единую сетку каркаса производится при помощи сварки либо вязальной холоднотянутой проволоки диаметром 3-4 мм.

Особенности композитной продукции

Стеклопластиковая арматура разрабатывалась как альтернатива металлической.

Представляет собой прутки неметаллических изделий, в составе которых:

• Штапельное стеклянное и арамидное волокно неорганического типа.
• Связующие термореактивные смолы неотверждаемого или отверждаемого вида (эпоксидная, эпоксидно-диановая, винил-эфирная и другие).
• Различные аддитивы, улучшающие показатели пластичности и прочности продукции.

Клиенты могут купить арматурные изделия двух разновидностей:

1. С поверхностью периодического профиля.

На стержне по спирали производится намотка тонкого жгута из скрученного стекловолокна. Затем наносится слой полимерной смолы, что дает дополнительную защиту.

По утверждению изготовителей такая «опция» увеличивает площадь соприкосновения арматуры с бетоном и усиливает взаимную адгезию материалов.

2. С условно-гладким профилем.

На поверхность в процессе производства наносится песчаная обсыпка, задача которой заключается в усилении адгезионных качеств.

Стеклопластиковая арматура обладает следующими достоинствами:

• Химическая, коррозионная и водостойкость.
• Малый вес.
• Диэлектрические свойства и радиопрозрачность.
• Легкость в перевозке.

Сравнение по этим параметрам частично в пользу стеклокомпозита.

Изделия химически устойчивы, но работают лишь в ограниченном температурном диапазоне, отличаются низкой огнестойкостью. Металл устойчив к любым температурам, но ржавеет под воздействием воды. Однако производители предлагают стержни с маркировкой «К», покрытые тонкой пленкой окислов или цинкового слоя, благодаря которым предотвращается коррозия каркаса.

Стеклопластиковая арматура в составе содержит эпоксидные и аналогичные полимерные смолы, которые выделяют формальдегид, фенол, толуол, бензол и другие токсичные вещества.

Конечно, под слоем бетона это практически незаметно, но при использовании в открытых каркасах (например, в теплицах), риск от некачественной продукции слишком велик. Металл в этом отношении полностью безопасен.

Рассмотрим еще один параметр – срок службы. Опыт работы с металлической арматурой наработан огромный, известны все минусы и способы их преодоления.

При правильном использовании сталепрокат служит не менее 30 лет. Стеклопластик по утверждению производителей служит не меньше, но отзывы строителей утверждают обратное. Точных данных пока нет. Таким образом, композитная арматура в сравнении со стальной серьезно проигрывает.

АСП, диаметр в мм

Стоимость, руб/погонный метр

Какая арматура лучше, металлическая или стеклопластиковая?

Строительная сфера сегодня весьма востребована и актуальна.

Возводится множество разнообразнейших конструкций, как в жилой, так и в промышленной отрасли. Используются современные материалы, новые технологии и проверенные временем решения. При этом вопрос выбора арматуры стоит достаточно остро. Какому варианту отдать предпочтение в той или иной ситуации?

Где оптимально подходит арматура стеклопластиковая, а где металлическая? Вопросов много, а ответов, к сожалению, недостаточно. Пришло самое время разобраться со всеми аспектами этой проблемы более подробно.

Изделия из стеклопластика – сфера применения

• Возведение ЛЭП;
• Обустройство и реконструкция дорожных полотен, ограждающих опор и мостов;
• Возведение сооружение канализационной, водоотводной и прочей подобной предназначенности;
• Строительство объектов химпрома;
• Возведение объектов, требующих отсутствия излучений электромагнитного характера;
• Обустройство несъёмной опалубки и поясов зданий, обладающих повышенной сейсмической стойкостью.

Металлическая арматура – актуальность использования

Но в некоторых ситуациях металлическая арматура всё также актуальна:

• Формирование железобетонных конструкций – при всех своих достоинствах композитная арматура при армировании бетона может играть лишь вспомогательную, но никак не основную роль.

  Гибкое стальное изделие незаменимо при возведении конструкций гражданского и промышленного строительства, жёсткая задействуется при изготовлении тяжёлого бетона и фундаментов монолитного типа;

• В тех конструкциях, где предполагается повышенное поперечное сжатие и работа рифлений арматуры по срезу;
• Благодаря своим анизотропным данным, стальные изделия прекрасно сочетаются с бетоном, чего нельзя сказать о стеклопластике.

Недостатки стеклопластиковой арматуры

Изучая недостатки изделий из стеклопластика, стоит выделить такие из них:

• Слабые показатели термостойкости – сама по себе стеклоткань обладает высокой жаропрочностью, но пластиковый компонент связующего типа при температуре свыше 200 градусов утрачивает свои параметры.

  Если же температура достигает 600 градусов и выше, арматура полностью расплавляется. Использование её в условиях высокотемпературного нагрева и на пожароопасных участках строжайше запрещено;

• Недостаточный модуль упругости – данный параметр обеспечивает довольно простой изгиб изделий.

  Хотя при обустройстве перекрытий для этого требуется провести предварительные расчёты, что невозможно в условиях стройплощадки.

  Именно поэтому изготовление элементов криволинейной формации осуществляется исключительно на производстве;

• Подверженность воздействию щелочи – щелочные составы и растворы способны значительно воздействовать на эксплуатационные и технические параметры материала. Справиться с проблемой позволяет задействование методики по выщелачиванию элементов из редкоземельной группы, находящихся в бетоне.

Недостатки арматуры из металла

• Коррозионная предрасположенность – основной и наиболее ощутимый недостаток этого материала.

  Возможен выбор вариаций изделия из особых коррозиестойких составов, но это окажет существенную нагрузку на бюджет строительства.

  Да и от иных проблем, избавиться уж точно не поможет;

• Чрезмерный вес – также весьма существенный минус. Он не только повышает расходы на транспортирование материала, его погрузку/разгрузку, но и хранение;
• Фиксированная длина – стальная арматура идёт зачастую в прутах фиксированной длины, тогда как стеклопластиковый аналог можно без проблем приобрести в бухте требуемой длины, что, помимо всего прочего, избавляет также от напрасного расхода материалов и появления множества обрезков;
• Повышенная тепловая проводимость – данный фактор способен привести к формированию в фундаменте так называемых мостиков холода, способных оказать существенное воздействие на прочностные показатели сформированной конструкции.

Ценовой вопрос

Проводя сравнение двух вариаций арматуры, нельзя обойти стороной и вопрос ценовой политики.

Да, на первый взгляд стоимость метра изделия из металлопластика выше, нежели аналогичного из металла. Но есть один нюанс.

Особенности стеклопластиковой композитной арматуры

При одинаковой прочности, стеклопластиковая арматура имеет меньшее сечение, нежели аналогичная стальная. Поэтому идентичные по своим параметрам элементы будут иметь примерно одинаковую стоимость.

Заключение

Мы рассмотрели особенности каждого изделия, его сильные и слабые стороны. Однозначного ответа, какая лучше арматура – из металла или стеклопластика не существует. Всё зависит от особенностей конкретного возводимого объекта и технических условий его использования.

Наша компания предлагает композитную стеклопластиковую арматуру диаметром 6 мм.

Арматура имеет форму периодического профиля и реализуется в бухтах от 50 до 200 м. п.

Вес стеклопластиковой арматуры почти в 10 раз меньше, чем металлической арматуры, согласно таблицы условной замены металлической арматуры класса А-III на композитную стеклопластиковую арматуру, без потери прочности. На данном примере стеклопластиковая арматура диаметром 6 мм заменяет металлическую арматуру 8 мм.

Области применения стеклопластиковой арматуры диаметром 6 мм: в качестве армосетки для бетонных стяжек, армирования полов, дорожек, под облицовку, плитку, ленточных фундаментах, в качестве гибких связей, для усиления дорожных и тротуарных плиток, заборных плит, бордюрных камней, столбиков и опор, железнодорожных шпал.

По отзывам строителей, данная стеклопластиковая арматура хорошо себя зарекомендовала в ленточных фундаментах, армопоясах, мелкозаглубленных плитных фундаментах, при возведении термодомов, при изготовлении тёплых полов и стяжек, при строительстве дорог, дорожных отбойниках, бассейнах, подвалов, мостовых переходах, при изготовлении плит перекрытия и т.д.

Для увеличения срока бетонных конструкций и стяжек, рекомендуем применять полипропиленовую фибру (Фибра полипропиленовая) .При применении стеклопластиковой арматуры и фибры, значительно увеличивается срок службы бетонных конструкций.

Сельхозработники и фермеры используют стеклопластиковую арматуру диаметром в 6 мм для изготовления парников и небольших теплиц, а так же применяют её при возведении птичников, коровников, свиноферм для фундаментов и полов.

Потому, что данная арматура используется при плотном контакте с водой и агрессивной средой. Арматура не ржавеет, не рвет пленку, она удобна при сборке и разборке парников, её можно хранить на открытом участке, или же использовать её в качестве подпорок для кустов помидор, малины, смородины и т.д.

Связывается стеклопластиковая арматура пластиковыми монтажными хомутами или вязальной проволокой с помощью полуавтоматического вязального крюка.

Минимальная норма отпуска стеклопластиковой арматуры диаметром 6 мм бухта 50 м.

Вес погонного метра стеклопластиковой арматуры диаметром 6 мм 0,05 кг, для сравнения (согласно таблицы условной замены) металлическая арматура диаметром 8 мм 0,395 кг.

Приобрести композитную арматуру 6 мм можно на складе г.

Запорожье путем самовывоза, или же заказать бесплатную адресную доставку по городу (по договоренности). По Днепропетровску бесплатная доставка осуществляется при условии заказа от 500 м.п.

Диаметры 6,7,8,10 продаются в бухтах от 50 до 100 метров.

В результате технологических процессов в наличии могут также быть остатки стеклопластиковой арматуры разной длины, которые мы также реализуем.

Подробности вы можете уточнить в телефонном режиме.

Доставка осуществляется по всей территории Украины курьерскими службами, возможна адресная доставка попутным транспортом с догрузкой Вашего заказа, что существенно экономит денежные средства на перевозке.

В нерабочее время и выходные дни вы также можете оформить заказ на товар нажав на кнопку купить.

Оставьте в появившемся окне свои контактные данные, и мы обязательно с вами свяжемся.

Комментариев пока нет!

Арматура из композитных материалов техн характеристики

стеклопластиковая арматура сравнение

Стеклопластиковая арматура сравнение с металлической

Арматура из стеклопластика

Неметаллическая композитная арматура для строительных работ

Новым армированным элементом для выполнения строительных работ является высокопрочная неметаллическая арматура из композитных материалов.

Неметаллическая арматура выпускается в виде стержневой со спиральной рельефностью любой строительной длины из стеклянных волокон, пропитанных химически стойким полимером.

Арматура, изготовленная из стеклянных волокон, называется стеклопластиковой АСП.

По результатам исследований долговечность строительных конструкций с использованием арматуры составляет не менее 100 лет.

Такая долговечность обусловлена высокой химической стойкостью арматуры ко всем известным агрессивным средам — газовая среда повышенных концентраций, хлористые соли, противогололедные реагенты, морская вода и т.

Сравнительные характеристики металлической и композитной арматуры.

арматура стеклопластиковая и металлическая сравнение

Замена металлической арматуры на неметаллическую композитную

Расчет и конструктирование бетонных изделий производятся в соответствии СНиП 52-01-2003 «бетонные и железобетонные конструкции.

При проектировании строительных конструкций с использованием арматуры следует руководствоваться равенством нагрузок, прикладываемых к армирующим элементам. Порядок замены приведен в таблице 3.

Металлическая арматура
А3 (А400С) ГОСТ 5781-82

Неметаллическая композитная арматура
АСП

Fсеч –поперечное сечение арматуры, мм2

Ррасч- усилие растяжения арматуры при расчетном временном сопротивлении разрыву, н.

Неметаллическая арматура дешевле заменяемой металлической арматуры на 10-20%.

Сетки из композитной арматуры Сетки различных нагрузочных характеристик изготавливаются из стержней композитной арматуры диаметрами от 5 до 12 мм (рис.

Крепления стержней сетки производиться полимерными фиксаторами, а также с помощью отожтеной металлической вязальной проволоки аналогично вязке сеток из металлической арматуры.

Сетки, выполненные из стеклопластиковой композитной арматуры диаметром 5-12 мм, рассчитанные на нагрузки от 50 до 500кн/м (5-50 тонн/м), проведены в таблице 4.

Прочность на растяжение сетки, кН/м

ОБЛАСТИ ПРИМЕНЕНИЯ

• Изготовление бетонных плит для покрытий внутрипостроичных, объездных временных автомобильных и прочих дорог с полной заменой металлической арматуры на композитную арматуру.
• Армирование асфальтобетонных покрытий автомобильных дорог.

  Устраняет колейносить, предотвращает разрушение покрытия от образования различных трещин, обеспечивает гарантийный срок службы дороги.

• Строительство насыпей на слабых основаниях (болота, грунты повышенной влажности), притрассовые проезди, временные дороги. Используется сетка из композитной арматуры 8-12 АСП.

Сетка 1 в основании дороги в сочетании с нетканым материалом 2 и сеткой 3 в средней части дороги.

• Укрепление откосов насыпей, берегов водоемов.

Сетка 1 укреплена на откосе буронабивных сваях 2, армированных компазитной арматурой.

Конструкция залита слоем бетона 3.

Промышленно – гражданское строительство.

• Использование в бетонных конструкциях зданий и сооружений различного назначения работающих при систематических воздействиях температур не выше +1000С и не ниже -700С. При этом бетонные конструкции могут быть из тяжелого, мелкозернистого, легкого, ячеистого и поризованного бетонов, а также из напрягающего бетона.
• Использование для изготовления гибких связей в слоистой кладке кирпичных зданий.
• Ремонт поверхностей поврежденных железобетонных и кирпичных конструкций.

Характеристики и применение арматуры из стеклопластика

Активное использование полимерных материалов в различных производственных сферах, приводит к необходимости наделять эти материалы, необходимыми качественными характеристиками.

Необходимую прочность некоторым полимерам можно придать за счёт использования армирования из стеклопластика.

Кроме того, арматура из стеклопластика может успешно использоваться самостоятельно, заменяя другие виды материалов, например сталь.

Основа использования стеклопластика

Арматура из стеклопластика представляет собой соединение, где неметаллические волокна полимера связаны определенным композитным составом. В таком сочетании стеклопластик не только унаследовал основные преимущества, которые присущи полимерам, но и приобрел дополнительные свойства, все активнее применяющиеся на практике.

Для производства этого вида изделий в качестве основы используют стекловолокно, как вариант – базальт.

При этом арматура состоит из двух слоев:

1. Внутренний стержень. Этот элемент представляет собой своеобразный пучок волокон, которые увязаны между собой при помощи эпоксидной, возможно, полиэфирной смолы.
2. Внешняя оболочка. Материал, который окружает сердцевину, отвечает за прочное соединение арматуры с окружающим строительным материалом (бетоном).

Можно отметить, что арматура из композитных материалов, если называть так стеклопластик, имеет целый ряд конкурентных преимуществ:

• небольшой удельный вес;
• химическая стойкость при взаимодействии с другими материалами;
• высокая диэлектрическая проницаемость;
• высокий предел прочности, который имеет 2-кратное превосходство при сравнении с металлом;
• низкая теплопроводность;
• широкий температурный диапазон применения.

При изготовлении арматуры из стеклопластика проявляются не только преимущества самого материала, но положительное влияние оказывает особенность технологического процесса.

На стадии производства каждая нить сердцевины получает равное напряжение в сравнении с другими. Это положительно сказывается на прочности.

Поток нитей при скручивании освобождается от любых возможных загрязнений, что позитивно отражается на качественном нанесении связующих веществ, оптимальном расходе веществ и невысокой стоимости изделия.

В менее ответственных случаях использования арматуры, её поверхность покрывается песком для придания нужной шероховатости и последующей взаимосвязи с бетоном.

Однако для придания прутьям большей химической стойкости, прочности и лучшего взаимодействия с бетоном, прутья покрывают венилэфирной смолой.

Основные свойства

Перед началом использования арматуры из стеклопластика, следует не только знать основные конкурентные преимущества, но и оценить их влияние на будущую конструкцию.

В приведенной таблице приведены некоторые значения отдельных параметров, а также влияние их на конструкцию при использовании:

Что такое композитный материал

Состав композитного материала

Композитом называют сплошной неоднородный материал, который был искусственно создан из нескольких компонентов с разными физическими и химическими свойствами.

Механические характеристики композитного материала определяет соотношение свойств матрицы и армирующих элементов, а также прочность их связи, которая обеспечивается при правильном выборе исходных компонентов и способе их совмещения.

Наиболее примитивным композитным материалом являются кирпичи из соломы и глины, которыми пользовались еще древние египтяне.

Чаще всего композитом называют материалы на основе смолы или полимерных матриц. Для изготовления композитных материалов используются фенольные, эпоксидные, винилэфирные, полиэфирные и полипропиленовые полимеры.

Армирующими веществами при изготовлении композитов выступают сыпучие вещества и волокна. Прочность материала зависит от количества смолы – чем ее меньше, тем он прочнее.

Композитная стеклопластиковая арматура

Сегодня для достижения идеальных пропорций всех компонентов в композитном материале постоянно совершенствуется технология формования.

Методы формования композитных материалов

В процессе формования матрица композитного материала объединяется с его армирующим веществом, в результате чего можно изготовить то или иное изделие.

Термореактивные полимерные матрицы в процессе формования проходят через химическую реакцию отверждения. Термопластичные полимерные матрицы в процессе формования расплавляются и застывают в заданной форме.

Данный процесс обычно проходит в условиях комнатной температуры и нормального давления.

Самым распространенным композитом сегодня считается цемент с металлической арматурой или асфальтобетон.

Также существует контактное (ручное) формование, которое обладает рядом серьезных недостатков.

В изделии, сформованном этим методом, содержится повышенное количество смолы, что делает его более хрупким. Кроме этого, при нем сложно достичь идеальных пропорций матрицы и армирующего вещества, а также соблюсти толщину изделия, избежав при этом внутренних воздушных ходов.

Процесс вакуумного формования предполагает использование открытой оснастки, в которую помещаются компоненты композита, накрываемые силиконовой мембраной или полимерной пленкой. Затем на оснастку в условиях атмосферного давления и повышенной температуры накладывают вакуум.

Композитная арматура относится к современным материалам, призванным заменить дорогой металлопрокат и обеспечить большую устойчивость к негативному влиянию внешних факторов. После того, как с 2012 года этот вид полимерного прута стал производиться в России, интерес к нему со стороны строителей стал возрастать с каждым годом.

Применение стеклопластиковых материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, поскольку полимеры не подвержены воздействию коррозии.

Пластиковые пруты применяют на объектах индивидуальной застройки, при возведении крупных зданий и сооружений, для береговых укреплений и автомобильных дорог. В частном строительстве из нее изготавливают армирующие каркасы для ленточных и плитных фундаментов, а также армируют кладку из пенобетонных блоков.

Материал, из которого изготовлена пластиковая арматура, представляет собой полимерную смесь из продольного стекловолокна повышенной прочности и термически стойкой смолы. Стандартные диаметры выпускаемых прутов находятся в диапазоне от 4 до 32 мм. Максимальная температура эксплуатации 60˚C. Предел прочности 150 МПа.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

Поэтому для вязки армирующего каркаса необходимо приобрести:

• пластиковую арматуру проектных диаметров;
• вязальную проволоку или затяжные хомуты.

Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — ), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Технология ручной проволочной вязки стеклопластиковой арматуры

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков. Кроме того, стеклопластиковую арматуру просто невозможно соединить при помощи сварки, а поэтому такой тип крепления наиболее приемлем в данном случае.

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

1. свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
2. на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
3. на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
4. во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
5. после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
6. к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
7. укладывается и вяжется следующий ряд продольной арматуры;
8. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, если совмещать стеклопластиковую арматуру с металлической. Из стальных прутов можно заранее заготовит прямоугольные рамки и тогда не потребуется выполнять отдельную вязку вертикальных отрезков.

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

Важная особенность сборки арматуры для плитного фундамента заключается в том, что она производится по месту. Это необходимо из-за больших размеров конструкции и невозможности последующего перемещения. Поэтому во время вязки необходимо быть предельно осторожным, чтобы не наступить на уложенные арматурные прутья и не повредить конструкцию.

В шведской и финской утепленной плите (подробнее о ней в ) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Нюансы вязки стеклопластиковых каркасов для ленточных фундаментов

Особенности сборки арматуры для ленточного фундамента заключается в наличии боковых примыканий, пересечений и углов.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной. Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

В заключение

Вязка стеклопластиковой арматуры для фундамента — это технологически простой процесс, не требующий особых профессиональных навыков. Быстро научиться ему сможет даже неподготовленный человек. Нужно просто немного потренироваться.

Небольшой вес материала значительно упрощает работу, а большая длина арматурного прута в бухте позволяет нарезать стержни любой необходимой длины. Это уменьшает количество стыков в отличие от стальных материалов.

Более подробно о том, как правильно вязать стеклопластиковую арматуру, вы можете посмотреть на следующих видео.

Видео по теме
