Русская печь с лежанкой хай тек. Печь шведка с лежанкой своими руками. Русская печка с лежанкой своими руками

Чудо деревенского загородного дома в том, что его уют обусловлен особой атмосферой запаха дерева и потрескивания дров в печке. Именно поэтому многие хозяева загородных домов приглашают мастеров в свои дома установить печь. Стоимость таких работ нередко превышает 50 тысяч рублей. Это достаточно большие деньги. При этом выложить печь своими руками задача вполне по силам многим. Важно просто прочесть пару изданий, в которых подробно освещена данная тематика и немножко опыта и знание маленьких печных хитростей , о которых вы можете прочитать на нашем сайте.

Особой популярностью раньше пользовались печи с лежанкой, на которой сухой печной жар вытягивает все хворости из человека. Именно такую печь мы и сложим сегодня.

Шаг 1 – готовим материал, и рабочее место

Особенностью любой печи является то, что она кладется из керамического кирпича высокой пробы (не ниже М-250). Для нашей печи их нужно будет 2500 штук. Фурнитуру лучше взять чугунную, цельно литую (одна из самых надежных – финская марки CVT). Для замеса раствора применяем готовую печную смесь, фасованную в мешки, которую можно купить в любом строительном магазине.
Выложить печь своими руками – это достаточно грязный процесс. Поэтому при подготовке рабочего места огораживаем место работ от остального дома полиэтиленовой пленкой.

Все проходы к месту, где кладется печь, огораживаются пленкой.

До кладки печи необходимо залить надежный фундамент. Общая масса печи около 10 тонн. Это серьезная нагрузка на грунт. Особенно если почва в вашей местности глинистая, то очевидно, что сезонные колебания будут очень значительны. Обычно заливают фундамент из пропорции толщины – 1 тонна печи – соответствуют 5 см. армированной бетонной подушки. При этом площадь фундамента печи должна быть на 15% больше основной площади цоколя печи.

Заливка фундамента под печь осуществляется таким образом, что верхний край фундамента ниже уровня пола на 5-6 см. Перед кладкой печи необходимо, чтобы фундамента выстоялся не менее двух недель, идеальный вариант, если он устаивается не менее месяца.

До кладки печи необходимо выложить гидроизоляцию во избежание поднятия грунтовых вод в тело печи.

Шаг 2 закладываем основание печи

Закладка основы печи – это самый ответственный момент. Вам необходимо заложить основание таким образом, чтобы в основании печи был прямоугольник. Единственный способ сделать его таким – это сделать так, чтобы диагонали данной фигуры были одинаковые.

Расстояние кладки от стены дома должно быть не менее 15 см. Поэтому закладывая основание, обязательно учитывайте данный факт.

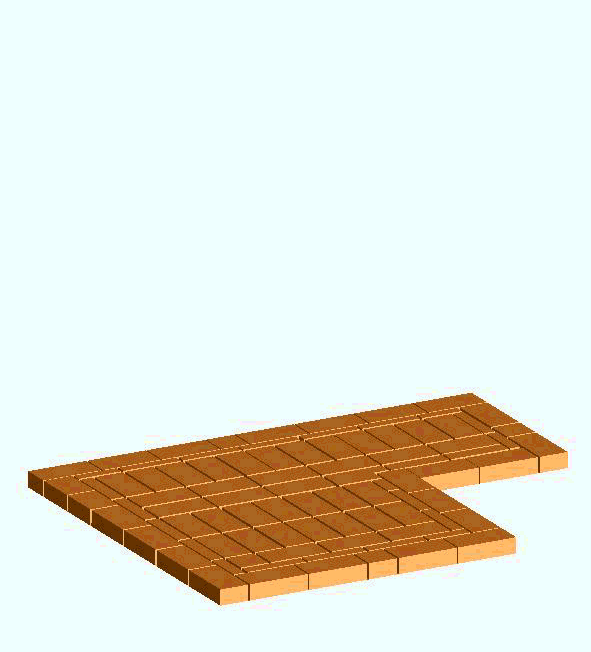

Порядовка печи должна быть всегда под рукой и на видном месте, поэтому прикрепите ее так, чтобы она была возле вашего рабочего места.

Шаг 3 — Кладем кладку печи

Данная Печь предполагает такое внутреннее строение, что место, где будет место под лежанку, будет нагреваться теплыми потоками воздуха от печи. В печи будет установлена топка с варочной панелью, печь для отопления, духовой шкаф и место под печной инструмент. Кроме того, в печи будет дополнительный воздуховод – «летник». Который будет обеспечивать дополнительный приток воздуха в теплое время года, для улучшения розжига печи и увеличения тяги. На третьем ряду закладываем поддувало топок.

Воздуховоды печи обеспечат топкам надежный приток воздуха, и при этом большая их часть проходит под местом для лежанки.

Данные воздуховоды под лежанкой будут проходить по принципу «змейки». Чем длиннее воздуховод, тем выше его теплоотдача. Воздух, всасываемый в лючок первого ряда, проходит вдоль задней стенки топки и нагревается, поднимается выше и еще раз проходит вдоль задней стенки топки печи и в дальнейшем отдает свое тепло кирпичам перекрытия, которые играют роль лежанки.

Пример «правильного» раствора – выдавленный раствор свисает, но при этом не падает на пол. Не нужно его сразу подрезать, он должен «подвянуть», так говорят печники, а уже затем, спустя примерно 5-10 часов его можно срезать мастерком либо шпателем. Кто чем работает.

Обратите внимание, что воздуховод разделили на два рукава. Так лучше произойдет прогревание лежанки. В дальнейшем его снова объединят и выведут в лючок верхних рядов.

Поднимаем восемь рядов кладки, на девятый нужно будет сделать перекрытие над топками и на лежанке.

Делаем перекрытие лежанки. Для этого ведем три ряда кладки «тычком» объединив оба воздуховода и сделав вывод воздуховода в лючок на задней стенке. Все замки для создания перемычек над вьюшкой и топкой делаем в виде клинового замка»

Лучший помощник печника – это «правило». Двухметровое «правило» делается из доски с идеально параллельными гранями. Его ставят на ребро, а на него устанавливается строительный уровень, а по его показаниям судится о горизонтальности кладки печи.

Как только раствор «подвянет» срезаем его и делаем чистовую отделку.

Чтобы не повредить кладку лежанки при работе, укрываем ее досками. Они будут использоваться как «леса» для работы над верхними рядами.

Поднимаем ряды печи для духового шкафа и кожуха варочной печи.

Обратите внимание на то, что варочная панель обязательно должна отгорожена от стены кирпичной кладкой толщиной в полкирпича.

На каждом ряду кладки выверяем «горизонтальность» конструкции.

Поднимаем кладку над кожухом варочной поверхности и духового шкафа. Над духовым шкафом можно перемычку сделать методом клинового замка, то над кожухом варочной поверхности пролет составляет почти полтора метра, поэтому здесь единственный выход – это положить металлический уголок. Точнее три уголка. Кладку над перемычкой вести только методом «тычок».

Добавляем немножко декоративности кладки – выставляем полочки.

Обратите внимание на три лючка под воздуховоды. «Летник» внизу подпитывает горение топки, а в верхних рядах обеспечивает более сильные конвекционные потоки теплого воздуха, которые идут на отопление дома.

В верхних общих рядах нам необходимо объединить ряды дымоходов воедино, чтобы в трубу вышел один рукав дымохода. Сделать это можно за три ряда кладки. Поэтому верхний кожух выполняется не менее чем в пять рядов кладки – первый – основание, второй третий — объединение рукавов, пятый перекрытие. И уже затем закладываем основание трубы. Трубу ведем по формуле кладки – два с половиной на два кирпича. Это позволит создать отверстие дымохода в 300 кв.см. При проходе через деревянное перекрытие размер противопожарной разводки должен быть не менее 75*75 см.

В качестве термоизоляции используем базальтовые плиты толщиной 50 мм. Обычно безопасную толщину изоляции необходимо делать в 100 мм. Листы теплоизоляции необходимо уложить в шахматном порядке, чтобы не было «точного угла», а был замок «ступенькой».

Вьюшку, лучше поставить не стандартную, а потайную. Такие вьюшки меньше «плачут» сажей на внешнюю часть кладки. Единственная тонкость установки такой вьюшки – это ее нельзя использовать без специальных уплотнителей и термостойких герметиков. В качестве уплотнителя лучше всего использовать базальтовый шнур толщиной 8 мм. Первое время заслонка вьюшки будет ходить с большим трудом – это нормально! Нужно время, чтобы закоксовался герметик и схватился базальтовый шнур.

Устанавливаем фурнитуру печи – дверцы на топки, на поддувало и в духовой шкаф. Особенностью данного метода установки является то, что все посадочные гнезда выполнены в виде пазов, в них укладывается фурнитура и крепится на дюбеля по металлу.

Фурнитура установлена. Обратите внимание на белые головки дюбелей, их должно быть не менее двух на каждую сторону дверцы.

Как выложить печь своими руками. Шаг 4. Устанавливаем трубу.

Прежде чем начать работы по возведению трубы, необходимо подготовить рабочее место – печники называют его «гнездо». Это горизонтальная площадка, на которую поднимается кирпич.

Создается безопасное место для работы. На крышу должно подняться ровно такое количество кирпича, которое требуется для возведения трубы. В нашем случае – 200 штук. Поэтому необходимо выложить слеги таким образом, чтобы нагрузка на крышу стала равномерной.

«Гнездо» готово, можно приступать к работе.

Кладку трубы ведем силикатным кирпичом, он лучше выдерживает перепады температур и действие атмосферных осадков. При этом он лучше приспособлен к воздействию кислотной среды, которая образуется вследствие взаимодействия дыма и конденсата водяных паров на стенках дымохода. Чтобы силикатный кирпич не выделялся из общего фона цветовой гаммы, рекомендую его выкрашивать фасадной акриловой краской, терракотового цвета.

Все печь готова, остается подождать две недели перед пробной топкой.

В статье использованы фотоматериалы мастера-печника Попова А.Г.

В статье мы постараемся выяснить, чем может быть полезна отопительно-варочная печь с лежанкой, что потребуется закупить для ее изготовления и на что стоит обратить внимание при ее конструировании.

Зачем это нужно

Конструкция выгодна, прежде всего, тем, что требует минимального расхода дров для комфорта одного-двух человек. Обогрев и варочная плита нужны с очевидными целями; лежанка же сохранит тепло продолжительное время после того, как печь была протоплена.

Помимо упомянутых в заголовке охотничьих домиков, конструкция популярна и в обычных сельских домах. Помните вечного персонажа бесчисленных анекдотов — дедушку на печи? Лежанка не всегда представляла собой обособленную часть печи, но, так или иначе, погреться на печи было можно во все века ее существования.

Понятно, что нам придется использовать только и исключительно кирпич. Выспаться на раскаленной стальной или чугунной печке проблематично, да и ее тепловая емкость недостаточна для того, чтобы сохранить тепло хотя бы 8 часов.

Однако: чугунный колосник, дверки, задвижки и варочную плиту закупить придется. Сталь в печах применяется только как особо бюджетный вариант и служит недолго.

Помимо возможности погреться, лежанка представляет собой удобную и эффективную сушилку для обуви, одежды, собранных ягод, фруктов или грибов. Разумеется, перед сушкой продуктов стоит вначале пропустить их через духовку.

Еще более интересный для жилого дома вариант конструкции — отопительно-варочная печь с камином и лежанкой.

Основные моменты

• Печке необходимы заслонки, обеспечивающие летний и зимний режимы топки . Летом нет необходимости для приготовления пищи прогревать весь массив печи: в доме будет невыносимо жарко. Зимой, наоборот, потери тепла нежелательны.
• Растапливать печь, однако, нужно с заслонками в летнем режиме . Чем сложнее дымоход — тем большее количество дыма окажется в доме до того, как печь разгорится.
  После того, как дымоход прогреется (обычно это занимает не больше 15 минут) заслонки зимнего хода открываются, а летний ход перекрывается.
• Во всех кирпичных печах цементные растворы для кладки неприменимы . При высокой температуре они растрескиваются. Кирпич кладется на глиняный раствор, способный выдержать температуру до 1000С.

Фундамент

Как и любая другая кирпичная конструкция, отопительная печь с лежанкой и варочной плитой требует сооружения собственного фундамента. Ее суммарный вес составит 3-8 тонн; соответственно об опоре на балки или лаги речь идти не может.

Традиционно заливается армированная бетонная плита размерами несколько больше будущей печи.

Порядок действий примерно такой:

• Роется яма глубиной 0,8-1 метр . Будущий фундамент печи не должен вплотную прилегать к фундаменту дома: нужен зазор как минимум в 5 сантиметров. Дно выравнивается строго по уровню.

• Дно засыпается песком слоем не меньше 10 см и проливается большим количеством воды . Песок должен осесть и утрамбоваться.
• Насыпается слой щебня в 10-15 см и опять-таки утрамбовывается .
• Укладывается армирующий каркас . Сетки недостаточно: вспомните про массу печи. Каркас должен быть рассчитан на толщину бетона не менее чем в 30 сантиметров и делается с вертикальными стойками и двумя уровнями горизонтального армирования. Арматура не варится, а вяжется проволокой.
• Затем фундамент заливается . Его верх должен быть несколько ниже уровня чистового пола.
• Готовый фундамент гидроизолируем двумя слоями рубероида и выкладываем поверх два слоя кирпича , которые послужат основанием печи.

Важно: бетон набирает максимальную прочность в течение месяца. Если стоит сухая жаркая погода — его забрасывают опилками и периодически поливают водой.
Эта несложная инструкция призвана предотвратить появление трещин.

Кладка печи

Мы намеренно не приводим : если вы не обладаете опытом для самостоятельного конструирования, найти четкие руководства несложно в сети (см. также ). Но, право же, лучше пригасить опытного печника: опыт и знание многих тонкостей трудно заменить.

Если вы все же решите сделать всю работу своими руками — что же, мы осмелимся, лишь дать несколько рекомендаций общего характера по закупкам и некоторым деталям конструирования.

Материалы

Ориентировочный расход материалов для печи размером 180х130 сантиметров с лежанкой 180х60:

• Кирпич — 800 штук.
• Задвижки — 2 штуки.
• Топочная дверка.
• Чугунная плита для варки.
• Дверка для поддувала.
• Колосник.

• Духовка.

Кроме того, потребуется не меньше 20 ведер глиняного раствора, проволока для фиксации дверок и асбестовый шнур.

Ориентировочная цена реализации проекта составит 15-20 тысяч рублей.

• Асбестовый шнур прокладывается под варочную плиту. Им же обматываются перед установкой в кладку дверки и обрамление заслонок. Цель очевидна: нам нужно предотвратить попадание в комнату продуктов сгорания.
• Зацепите дверки проволокой и уложите ее между рядами кладки, загнув концы. Проволока обеспечит фиксацию, пока раствор не схватился.
• Под лежанкой лучше сделать не канальный дымоход, а колпак. Тогда она будет задерживать больше тепла и дольше не остынет.
• Саму лежанку лучше сделать не выше 90 сантиметров от пола. Помимо того, что на нее будет удобно взбираться без приступок — тогда будет лучше прогреваться низ помещения. Тепло ведь поднимается вверх, а у печи дольше всего будет теплой именно лежанка.

Заключение

Дополнительную информацию о том, как кладутся печи с лежанками (см. также ), вы сможете найти в видео в конце статьи. Теплых зим!

1.
2.
3.
4.

На сегодняшний день создано большое количество печей, имеющих самые разные функции и особенности. Но на фоне банных, отопительных или варочных печей выделяется особый вид – печь с лежанкой. Такая печь у большинства людей прочно ассоциируется с древнерусским жизненным укладом. Печь лежанка своими руками строят для обогрева дома и комфортного отдыха в тепле.

Полезные свойства печей с лежанкой

Современная отопительная печь с лежанкой

На сегодняшний день существует масса вариаций печей-лежанок. Появление высоких технологий и сложных бытовых приборов в каждом доме привело к тому, что люди смогли переложить свои заботы на них и наконец-то заняться своим здоровьем. Печка с лежанкой помогает заботиться о здоровье, принося много пользы своему владельцу. Полезные свойства такой печи обусловлены тем, что кирпич, из которого она изготавливается, очень хорошо накапливает тепло, а потом равномерно и долго его возвращает.

Аналогов печам-лежанкам практически нет, а существующие устройства слишком дороги и высокотехнологичны, и управлять ими могут только квалифицированные специалисты.

Печка с лежанкой своими руками

Начать постройку печки стоит с подготовки инструментов и материалов. Их номенклатура давно известна и ничем не отличается от средств, необходимых для постройки обычной кирпичной печки, поэтому здесь не будет освещаться вопрос выбора глины или устройства фундамента. При желании можно обратиться к предыдущим статьям, где описаны данные процедуры. На фото схематически изображен алгоритм подбора инструментов и материалов.

Самое важное, что может сделать строитель при возведении печки – изучить схему-порядовку и постоянно держать ее под рукой, чтобы выполнить все работы в соответствии с инструкцией. Квалифицированные печники умеют моментально разбираться в порядовке, а зачастую держат наиболее распространенные схемы в голове, но новичкам в этом деле придется гораздо труднее, поскольку появится необходимость сверять каждый шаг с инструкцией.

В качестве исходных данных принимаем тот факт, что фундамент уже готов, слой гидроизоляции уложен, а все стройматериалы и инструменты в наличии.

1. Сначала выкладываются шанцы – кирпичные стенки, которые занимают два параллельных ряда основания печки. Укладывать их нужно, соблюдая небольшой интервал. Желательно использовать уровень для создания ровной кладки. Это продлит затраты времени, но окупится в дальнейшем.
2. Второй ряд тоже занимают шанцы. Очень важно соблюдать правильную кирпичную перевязку. При установке зольника необходимо соблюдать правила его установки.
3. При закладке третьего ряда можно устанавливать дверцу поддувала. Необходимо выдержать небольшой зазор между самой дверцей и кладкой, чтобы предотвратить разрушение печки при нагреве металла.
4. Четвертый ряд идентичен третьему. Перевязка швов должна соблюдаться на всех рядах. На этом этапе верхняя часть дверцы сравнивается с уровнем кирпича.
5. Кирпичи пятого ряда накрывают короб дверцы поддувала. Этот пункт предусматривает установку дверец для прочистки. Начинается прокладка горизонтальных каналов и формирование топливного отдела. Кроме того, на этом же этапе устанавливается футеровка.
6. Шестой ряд выполняется так же, как и пятый. Футеровка еще не закончена, поэтому работы по ее установке следует продолжить. На шестом ряду будет уложена решетка колосника.



7. При закладке седьмого ряда перекрываются дверцы для прочистки. Футеровка продолжается. Осуществляется кладка глухих, вертикальных каналов. Также монтируется дверца топки.
8. Восьмой ряд идентичен предыдущему, но не полностью: на этом этапе начинается формирование опускного и подъемного каналов.
9. Кладка девятого ряда в точности повторяет кладку восьмого. Читайте также: " ".
10. При кладке десятого ряда верхняя часть дверцы топки сравнивается с уровнем кирпича. Теперь можно начинать устройство хайла (переход между топкой и дымоотводом) и подсосного канала.
11. Закладка одиннадцатого ряда позволит завершить перекрытие дверцы топочной камеры. При создании этого ряда нужно обязательно создать четыре канала для подсоса. Первый канал должен создавать проход между топкой и подъемным каналом, а еще два канала должны разделять глухие камеры. В этом ряду формируется хайло топливника, поэтому последний канал будет соединять хайло с глухим боковым каналом.
12. Формирование хайла и создание футеровки продолжается. Подсосные каналы в этом ряду полностью перекрываются. Устройство глухих каналов завершено. Сужающаяся футеровка создает купол. Ее устройство на данном этапе близится к завершению, а печь можно перекрывать.
13. Тринадцатый ряд кладки перекрывает колпаки и топливник, причем перекрывать последний будут кирпичи, завершающие устройство футеровки.
14. При укладке четырнадцатого ряда важно соблюдать те же правила, что и для всех предыдущих. Перекрытие еще не завершено. К этому пункту можно отнести и начало создания «песочного» ограждения.
15. В пятнадцатом ряду продолжается создание вертикального выходного канала и кладка бортика. Это ограждение в дальнейшем может стать местом для засыпки очищенного и просеянного песка, который при нагревании оказывает невероятное целебное воздействие. Песок засыпается при желании, но печь стоит подготовить к этому заранее.
16. С шестнадцатого по двадцатый ряда устанавливается вертикальный дымоотвод и защитная перегородка. Все кирпичи должны быть выставлены по уровню и очень точно перевязаны.
17. При закладке двадцать первого ряда на выходной канал встраивается печная задвижка.
18. Кладка двадцать второго ряда является завершающей. На этом этапе перекрывается задвижка выходного канала и полностью формируется защитная перегородка.
19. С двадцать третьего ряда устанавливается печной дымоход. Данный аспект возведения печи был рассмотрен ранее, поэтому в подробном описании нет необходимости. Чтобы понять, как выглядит готовая конструкция, можно посмотреть на фото.

Печь лежанка - уют и комфорт

Представленная печь по своим характеристикам очень напоминает настоящие древнерусские печи (прочитайте: " "). Благоприятное воздействие печи с лежанкой на человеческий организм неоспоримо: сон или отдых на такой печи позволяют привести пошатнувшееся здоровье в порядок. К тому же, полученное от теплой печки удовольствие будет поднимать настроение, особенно зимой, когда тепло особенно необходимо. Отопительная печь с лежанкой должна стать неотъемлемым элементом любого дома, потому что только настоящий огонь может полностью прогреть холодное помещение. Читайте также: " .

Готовые печи лежанки своими руками показаны на видео:

Традиция возведения русской печи для обогрева жилища имеет многовековую историю. Современные модели несколько отличаются от старинных, но сохраняют в целом свою архитектуру и функциональность.

Свернуть

То что русская печь с лежанкой и плитой обладает высокой теплоотдачей, удобна в использовании мало кто сомневается. Суть вопроса состоит лишь в том - можно ли сложить такую печку самостоятельно или следует обратиться к профессиональному печнику.

Размеры

Русскую печь с лежанкой и плитой можно разместить в простенке, распределяя таким образом массивный корпус на два смежных помещения. Идеальный вариант — той стороной где варочная панель вывести в кухню — столовую, а лежанке отвести место в спальне или библиотеке.

Ориентировочные размеры

Материалы

В процессе строительства потребуются материалы для сооружения фундамента под прибор, кладки самой конструкции печи и дымоотводной трубы, а также металлические чугунные элементы в следующем количестве:

Инструменты

Для кладки русской печи с плитой и лежанкой понадобиться собрать комплект инструментов, состоящий из:

мастерка - для накладывания печного раствора;

молотка - кирки - для раскалывания кирпича на более мелкие детали;

порядовки - контроль толщины швов;

расшивки - оформление швов на фасаде;

правила - для разглаживания поверхности фундамента;

строительного уровня, отвеса, угольника, рулетки;

мерной планки для измерения ширины кладочных швов;

двух ёмкостей для изготовления бетона и глинопесчаного раствора;

лопаты - для загрузки и перемешивания компонентов кладочной смеси.

Предварительные работы

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно - песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин - это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь- это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

размечают габариты печи;

отрывают котлован на 25 — 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;

выравнивают и утрамбовывают дно котлована;

отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;

укладывают 15 см слой щебня и также тщательно его уплотняют;

устанавливают опалубку;

на внутренние стенки опалубки крепят рубероид;

вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;

заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;

опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;

для защиты от воздействия почвенных вод через 22 - 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

Порядовка и описание кладки

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

кладка 4-го ряда аналогична 2-му;

5-й ряд - это формирование прочистного хода и закладка основания под арочные своды;

6-й ряд - начинают сужать прочистной канал и монтируют колосниковую решётку;

7-й и 8-й ряды - установка дверки топочной камеры, размещение стального листа;

с 9-го по 11-й ряд - формирования топки, установка плиты;

с 12-го по 16-й ряд - кладка ниши на варочной поверхностью;

17-й и 18-й ряды - сужение сводов ниши;

с 19-го по 21-й ряд - завершение кладки лежанки;

22-й ряд - формирование хайла;

с 23-го по 33-й - подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего - тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.

Сушка

Для сушки русской печи с лежанкой и варочной плитой используют стружки, щепки и небольшие поленья. Первая топка должна проводится топливом в количестве не более 30% от максимального объёма. С каждой следующей топкой объём загружаемых дров увеличивают.

На время просушки оказывает влияние размер печи, степень влажности кирпичной кладки и температурный режим в помещении. Обычно на сушку в летний сезон уходит неделя, в холодное время года этот срок может продлится до 25 дней . Всё это время задвижки и топочная заслонка должны быть открытыми.

Прекращать сушку печи нужно в тот момент, когда на её поверхности не останется сырых пятен, а также конденсата на металлических деталях.

Пробная топка

После завершения просушки выполняют пробную топку в следующей последовательности:

топочную камеру максимально загружают сухими дровами, укладывая их плотными рядами и поджигают. В этот момент задвижка должна быть открыта полностью, а заслонка устья наоборот плотно закрыта;

после прогорания первой партии дров загружают следующую порцию древесины, но уже заполняют её только 2/3 части горнила;

интенсивность горения топлива регулируют с помощью задвижки;

полное закрытие задвижки возможно после того, как прогорят все дрова и потухнут образовавшиеся угли.

Следующую топку можно проводить только после полного остывания печки.

Вывод

Если все виды работ по возведению русской печки выполнять согласно нормативам, существующих в области строительства и пожарной безопасности, неукоснительно соблюдать правила её эксплуатации, а также своевременно осматривать для выявления дефектов кладочных швов, то этот прибор прослужит не один десяток лет.

Она не только сможет хорошо обогреть жилище, но и станет верным помощником в приготовлении разных блюд, привнесёт неповторимый русский колорит в интерьере дома.

Прежде чем начать заливать фундамент, необходимо выполнить подготовительные работы. Сначала проводятся разметочные работы. Затем вырывается котлован определенной глубины. Его дно тщательно утрамбовывают. В готовый котлован засыпается песок, немного смоченный водой. Полученный слой также хорошо трамбуют.
После уплотнения, толщина получившейся песчаной подушки должна достигать 100–200 мм.

Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.

Строим опалубку

Чтобы можно было начать заливать раствор, проводится строительство и монтаж опалубки. Боковые стенки изготавливаются из любых деревянных реек. Образовавшиеся зазоры закрываются полиэтиленовой пленкой, которая укрывает опалубку и крепится степлером.

Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.

Заливка бетонного раствора

После установки опалубки, фундамент заливается грубым раствором. В его состав входит:

• Крупный гравий;
• Цемент;
• Песок.

Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.

Легкая бетонная смесь

Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.

Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.

Гидроизолирующая поверхность

После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.

3D порядовка Шведки с лежанкой

Необходимые материалы

Порядовка «Шведки»

Ниже приведена печь отопительно-варочной конструкции, с лежанкой, с подробной порядовкой.

1. Два первых ряда выкладываются с обоюдной перевязкой швов;
2. При закладке 3 ряда , предусматривают установку дверки для очистных работ. Также оставляют место для монтажа поддувальной дверки. Этот ряд одновременно перекрывает также поддувальную дверцу;
3. 4 ряд . Выкладывается камера для золы;
4. 5 ряд. Перекрывает поддувальную дверцу.
5. 6 ряд перекрывает газоходы, выходящие на лежанку. Здесь же монтируется колосниковая решетка. Высокая температура в топке, становится причиной расширения решетки. Поэтому, с каждой стороны оставляют небольшой зазор. Его засыпают хорошо высушенным мелким песком;
6. Топочная дверца устанавливается в 7 ряду . Дверная рамка должна быть обернута асбестовым листом, толщиной не менее 5 мм. Аналогичным способом выполняется крепление задвижки летнего хода;
7. 8 ряд заканчивает выкладку лежанки. Перевязка швов должна быть выполнена с соблюдением всех технологических правил.
8. Монтаж дверки, через которую будет осуществляться очистка сажи, делается в 9 ряду ;
9. Для получения топки воронкообразной формы, стесывается 10 ряд кирпича;
10. Кирпичи 11 ряда , служат для создания пазов по всему периметру плиты, учитывая размер зазора. После этого на поверхность глиноасбестового раствора устанавливается варочная поверхность. Горизонтальность проверяется строительным уровнем;
11. 12 ряд служит для перекрытия газоходов, проходящих сквозь топочную камеру.
12. Затем, соблюдая технологию перевязки швов, кладутся 13–22 ряд ;
    Задвижка зимнего хода предусматривается в 22 ряду ;
13. 23–26 ряд служит для выкладки отопительного щитка;
14. Для монтажа общей задвижки используется 27 ряд . Она фиксируется смесью асбеста с глиной. В кирпичах высекается специальная ниша, куда будет вставляться рамка. Размер такого углубления учитывает будущее расширение металла;
15. 28 ряд перекрывает один газоход. Второй с габаритами 12х18 см остается открытым;
16. 29 ряд выкладывается с 5 см напуском.
17. 30 ряд служит для выкладки дымового канала (12х19 см);
18. Кладка 31 ряда выполняется в 5 кирпичей. Получается дымовой канал с габаритами — 13х26 см. Чтобы отходящие газы выходили плавно, кирпичи можно слегка стесать;
19. Окончанием строительства печи будет выкладка оставшихся рядов.

Скачать проект

Скачать порядовку печи Шведка с лежанкой можно .

Когда печь готова к работе

Печь считается хорошо просушенной, если дымовые задвижки не имеют следов влаги.
Существует также и другой способ проверки готовности печи. В чистку кладется ворох скомканных газет. Через пару дней он вынимается. При хорошо просушенной печи, газеты останутся сухими.

Пока конструкция хорошо не высохнет, пользоваться ею нельзя. Первая же топка начнет ее разрушать.

Надо сказать, что даже хорошо просушенную печь, нельзя сильно растапливать в первые дни эксплуатации.

Срок эксплуатации значительно увеличивается, если она будет топиться каждый день.
Первую топку давно не топленой печи, например, на даче, нужно делать легкой, малой интенсивности.

Как нужно запускать печь

Категорически запрещается эксплуатировать мокрое изделие. Печь должна полностью высохнуть. Этот процесс может продлиться около 4 недель. Сначала выполняется «холодная сушка». В оставшиеся две недели печь подвергается «теплой сушке».

В это время прочистные дверцы заполняются сухими газетами. Когда бумага не будет сыреть, можно говорить о хорошо высохшей печи.

Проводится также «горячая» сушка. Печь начинают протапливать, постепенно увеличивая топочный материал.

Фото различных печей с лежанками

Немного истории

Печь Шведку с лежанкой, придумал Г. Резник, проживающий под Рязанью в селе Новики. Журнал «Дом», в 8 выпуске 2010 года рассказал о его разработке. И впервые опубликовал ее порядовку. В качестве основы своей конструкции автор использовал схему «Голландки».

Эта статья мгновенно привлекла к себе внимание профессиональных строителей печей и домашних мастеров, которые занимались поиском подходящей конструкции. Так как не во всех регионах и деревнях есть возможность провести в дом газ, а электричество дорогое, то новые отопительно-варочные разработки всегда были востребованы.
За эти годы конструкция себя хорошо зарекомендовала и стала очень популярна в народе. Вырезка той самой публикации:
