Система холодного и горячего водоснабжения. Гвс многоэтажного жилого дома и схема теплоснабжения Виды системы гвс

Сегодня невозможно представить комфортную квартиру хороший дом без горячей воды. Качественная организация системы горячего водоснабжения нужна как для бытовых нужд, так и для соблюдения гигиенических мероприятий. Вечерняя расслабляющая ванна или утренний теплый душ стали привычными ежедневными процедурами для многих жильцов.

Однако мало кто разбирается и понимает, как организуется горячее водоснабжение. Чтобы понять этот вопрос, необходимо рассмотреть важные требования при создании проекта системы, методы контроля ее состояния. Для этого нужно разобраться в главных принципах функционирования горячего водоснабжения.

Видео: Горячее водоснабжение с рециркуляцией

Наиболее популярным на сегодняшний день методом получения горячей воды является применение системы тепловой сети. Применяется два вида получения тепла – закрытый и открытый. До потребителя горячая вода поступает по тупиковому и циркулярному трубопроводу.

Способы получения горячей воды

Нагретую воду можно получить от централизованной магистрали или индивидуального источника. По первому методу горячая вода поступает в жилые помещения и организации по центральной магистрали, а при индивидуальном способе применяются персональные нагреватели воды для отдельной квартиры, загородного дома или подъезда.

Источником теплоты для нагревания воды в магистрали являются котельные или тепловые станции. Таким образом, можно прогнать большой объем воды. Центральная магистраль используется для снабжения многоэтажных домов, и даже микрорайонов. По методу получения тепла централизованным способом системы разделяют на:

  • открытые ;
  • закрытые .

Основной задачей системы ГВС является обеспечение горячей водой с необходимым параметром температуры производственных и жилых помещений. При этом нужно учитывать качество воды, параметры ее давления и метод нагревания до необходимой величины. В зависимости от способа нагревания система ГВС делится на два вида:

  1. Центральная система . Нагревание воды осуществляется на подстанциях, и далее по трубам подается к потребителю.
  2. Автономная или локальная . Для нагревания до необходимой величины монтируются специальные нагревательные устройства – котлы, газовые колонки, бойлеры накопительного или проточного действия. Такой вид создания системы снабжением горячей водой служит для небольших помещений – дома или квартиры.

Рассмотрим эти системы более подробно, чтобы понять, чем они отличаются и как функционируют.

Открытая система

Часто на городских улицах можно увидеть большие трубы, утепленные специальным материалом, и составляющие тепловую сеть. По ним проходит горячая вода, которая получила тепло на тепловой станции. К жилым домам и другим объектам вода поступает от такого большого трубопровода через подстанцию, и образует ветку. По ней вода поступает в отопительную систему и радиаторы отопления, установленные в жилых помещениях.

В открытой системе нагретая вода поступает в кухонный смеситель или ванную приходит из того же места, что и в радиатор отопления. Температура в магистрали может изменяться от +50 до +75 градусов. Но в центральном трубопроводе она чаще всего значительно выше. Поэтому ее можно смешивать с холодной водой. Такая возможность не всегда имеется по техническим причинам, поэтому в зимний период температура воды в кухонном смесителе доходит до предела.

Открытый способ является наиболее простым, так как не требуются вспомогательные устройства для нагревания. Для соблюдения санитарных правил на горячее водоснабжение СП (для просмотра Свода правил можно пройти по ссылке) часто приходится организовывать очистку воды от примесей, которые заметны при первоначальном запуске отопления: вода в кухонный смеситель поступает та же самая, что и в отопительные радиаторы.

Качество горячей воды зависит от изношенности отопительных сооружений и наличия фильтров. Но, даже с учетом этих особенностей, открытая система стала популярной еще со времен Советского Союза.

Закрытая система

Такой способ также задействует тепловую центральную систему, как и рассмотренный выше. Отличие состоит в методе нагревания. Если при открытой системе вода нагревается на тепловой станции и непосредственно приходит в жилое здание, то при закрытой системе вода поступает по отдельному контуру. В него поступает холодная очищенная вода, проходящая сквозь специальные теплообменники. Они получают тепло от централизованной системы, которая нагревается на тепловой станции, той самой, откуда подается при открытой системе снабжения горячей водой.

Возможно, использование и других источников тепла. Однако наиболее популярной стала конвекция и подача тепла от системы открытого вида. При закрытом типе системы на качество воды не влияют трубопроводы центральной системы. Для закрытого способа нужно иметь теплообменники, вспомогательные насосные станции, что увеличивает стоимость при изменении с открытого на закрытый вид.

Однако в последующем можно экономить ввиду стабильности режимов температуры: в открытой системе часто необходимо нагревать централизованную воду ввиду ее разъединения на отопительные и бытовые нужды. Также преимущество имеет закрытый способ по бактериологическим и органолептическим показателям.

Поэтому температура горячей воды в жилом помещении всегда стабильная. На нее не влияет температура зимнего воздуха, в отличие от открытого способа получения горячей воды. Но нагреть воду недостаточно, необходимо ее доставить без потерь в жилые помещения и организации. На сегодняшний день имеется два способа подачи воды:

  1. Циркулярный способ.
  2. Тупиковый способ.

Циркуляционный способ

По такому методу горячая вода постоянно циркулирует по системе замкнутого типа: тепловая станция – центральная система – подстанция – водопровод – и возвращается обратно. Это осуществляется в связи с некоторыми причинами:

  • большое количество потребителей;
  • охлаждение воды при простое системы;
  • другие возможные причины.

Практика показывает, что такой метод дает возможность быстро получить горячую воду из кухонного смесителя. Она всегда находится в горячем состоянии и готова к применению. При остановке системы вода будет остывать, что приведет к большим потерям тепла. В многоэтажных домах для этого применяется разветвление стояка на дополнительные насосы или блоки.

При таком способе возможны некоторые затруднения: всем известна проблема, состоящая в том, что в ванной комнате полотенцесушители греют в летнее время, и уменьшить их температуру нет возможности. Горячая вода в них находится постоянно в любое время. Можно сделать корректировку нагревания установкой регулирующего крана и добавлением трубы, по которой вода будет проходить при закрытом кране.

Тупиковый способ

При таком методе система ГВС действует с меньшей эффективностью, так как потребитель снабжен окончательной тупиковой водопроводной системой. В ней имеются только подающие трубы, не оснащенные обратным контуром. Горячая вода поступает при открытии смесителя. Когда он закрыт, вода в трубопроводах останавливается и медленно остывает.

Практически это выглядит так, что при долговременном, например, ночном бездействии крана, сначала будет поступать холодная вода, а через некоторое время горячая. Тупиковый метод подачи чаще вего применяется в собственных домах, которые подсоединены к водопроводу. Сегодня именно тупиковый способ стал наиболее распространенным ввиду популярности индивидуальных бойлерных электронагревателей.

Центральная и автономная ГВС

Каждый из видов имеет свои достоинства и отрицательные факторы. Центральная система для потребителя более удобна, если ее действие постоянно и удовлетворяет нормативам температуры и качества воды. Но такие условия в нашей стране не всегда соблюдаются, и больше похожи на исключение, чем на естественные условия.

Центральная система не всегда обеспечивает надежность комфорта в жилом помещении, а часто является «головной болью» для жильцов. В большей степени это зависит от исполнительности местных начальников, контролирующих и регулирующих органов.

Автономный метод требует больших расходов, так как необходимо устанавливать специальные сооружения, укладку труб водопровода. Но его эксплуатационные качества и степень комфорта значительно больше центральной системы. Потребитель может самостоятельно установить уровень температуры, и контролировать потребление теплоносителя.

Требования, предъявляемые к горячей воде

Частые плановые отключения и малый режим температуры являются главными отрицательными факторами центрального снабжения горячей водой. Такие случаи возникают часто, но по законодательству их периодичность регламентирована. Существуют следующие нормативы:

  1. Температура горячей воды не должна уменьшаться ниже +40 градусов, с точностью до 5 градусов.
  2. Общее время отключения горячей воды не должно превышать восьми часов в течение месяца.
  3. Наибольший срок проведения работ по профилактике системы в летнее время равен 14 суткам.

Состав воды должен обязательно соответствовать СанПиН 2. 1. 4. 2496 – 09 . Для выполнения контроля потребления теплоносителя монтируют специальные устройства. Их могут устанавливать только работники управляющей компании, с которой заключено соглашение на поставку в жилое помещение горячей воды.

Виды локальных систем

Практическая реализация таких систем возможна только при профессиональном подходе к этапам работ. Для создания проекта необходимо знать главные типы локальных систем, их эффективность работы, влияние технических параметров.

Накопительная система

В бойлер накопительного типа осуществляется забор воды из наружного источника, и дальнейшее ее нагревание до необходимой температуры. Схема системы подачи нагретой воды такого вида используется для коттеджей и загородных домов.

Современные устройства бойлеров оснащены вспомогательными опциями:

  • несколько рабочих режимов – наиболее экономичный, оптимальный и «максимум». Также можно настроить выдержку начала нагревания;
  • теплоизоляционный материал корпуса гарантирует сохранение тепла, что прямо влияет на потребление электрической энергии;
  • большой ассортимент моделей, которые отличаются по объему, функциональности и эксплуатационным параметрам.

Для достижения необходимого значения температуры применяют электрические нагреватели – ТЭНы.

Проточная система

В больших жилых домах распространено использование проточных бойлеров. В зависимости от вида оборудования имеются следующие разновидности подобных водонагревателей:

  • проточные нагреватели;
  • двухконтурные котлы.

Вместо теплоносителя может применяться электрическая или тепловая энергия, появляющаяся при сгорании газового топлива. Последний метод является наиболее подходящим, так как он не слишком затратный по финансам и эффективный ввиду малой инерционности.

Учет горячего водоснабжения

Коммерческий учет горячей воды проводится на основании законодательных документов. Постановление Правительства №1034 от 18.11.2013 предусматривает организацию учета теплоносителя теплоснабжающими организациями и потребителями тепла.

Такой учет должен проводиться с помощью специальных счетчиков. При этом законодательство допускает установку счетчиков для контроля теплоносителя на узле. В том числе счетчики устанавливаются для дистанционного определения показателей, не влияющих на выполнение коммерческого учета тепла, и на точность и качество замеров.

При монтаже оборудования дистанционного действия доступ к такой системе может быть получен теплоснабжающей организацией или жильцами на условиях договора. Коммерческий учет тепла включает процедуру периодического снятия показаний счетчиков. По законодательству, если технические параметры узлов учета дают возможность применения телеметрических систем,то выполняется монтаж специальных систем, которые передают показания счетчиков дистанционно.

В таком случае разрешается, чтобы тепловые счетчики, снабженные стандартными протоколами, оснащались вспомогательными устройствами, дающими возможность выполнять дистанционное снятие показаний в автоматическом режиме.

Какую систему ГВС выбрать?

Независимо от вида системы ГВС, в ней должны соблюдаться нормативы, выполняться непосредственные задачи и быть безопасными для потребителя. Каждая из них имеет достоинства и отрицательные моменты. Качество горячей воды зависит не только от давления воды в системе, но и от наличия тупикового водопровода.

При повышении давления и недостаточной работе смесителя трудно достичь необходимого баланса горячей и холодной воды на выходе. Если в жилом помещении часто бывают отключения горячей воды, то целесообразно купить и установить водонагреватель. При его наличии можно комфортно пережить период ремонта тепловой сети.

Горячая вода является неотъемлемой частью комфорта и жизни всех людей. Она подводится к частому дому или квартире от общего источника. Проведенные исследования указывают на то, что объем использования воды с каждым годом увеличивается. При этом предъявляется много требований к давлению и качеству, количеству примесей в составе.

ГВС. Что это такое?

ГВС – водоснабжение горячей водой для обеспечения нужд населения, температура подаваемой среды достигает +75°C. Эта система является важным показателем уровня жизни. Она представлена сочетанием нескольких различных элементов:

  1. Водонагревателя.
  2. Насоса.
  3. Труб.
  4. Арматуры.

В нормативных документах часто применяется рассматриваемая аббревиатура. Различные системы ГВС характеризуются своими особенностями, которые должны учитываться.

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

Практически в каждом многоквартирном доме можно встретить холодное и горячее водоснабжение. Вода является важным природным ресурсом, который может применяться для приготовления пищи, различных бытовых нужд или употребления. Современная система представлена сочетанием нескольких элементов:

  1. Водомерный узел.
  2. Элеваторный узел.
  3. Розливы.
  4. Стояки.
  5. Подводки.

Схема горячего водоснабжения многоквартирного дома должна разрабатываться исключительно специалистом, который специализируется на проведении подобной работы.

Водомерный узел

Важным элементом системы является водомерный узел. Он отвечает за подачу воды в дом. Устройство отвечает за несколько основных функций:

  1. Выполняет роль счетчика, который учитывает количество потраченной холодной воды.
  2. При возникновении утечки есть возможность провести перекрытие всей системы. Это требуется для ремонта ответственных узлов и деталей.
  3. Устанавливается фильтр грубой очистки, предназначение которого заключается в отделении крупных элементов.

Горячее водоснабжение имеет водомерный узел, который состоит из нескольких узлов:

  1. Набор запорной арматуры. Они представлены стандартными задвижками, которые расположены на входе и выходе оборудования.
  2. Устанавливаются механические счетчики воды.
  3. Грязевой фильтр может быть представлен металлической сеткой, которая находится в специальном корпусе. Твердый мусор оседает на дно.
  4. Манометр представлен устройством, предназначенным для измерения давления в трубопроводе. Она включается в схему практически любого водоснабжения, так как слишком большое давление может стать причиной появления утечки.
  5. Байпас выступает в качестве отвода. Он применяется для отключения водомера в случае проведения ремонта или обслуживания. В качестве запорного элемента применяется кран или вентиль.

Современное оборудование обеспечивает высокое давление в трубопроводе. ГВС и ХВС могут быть объединены вначале в одну систему, после чего в нее включается тепловой пункт для нагрева воды.

Элеваторный узел

Для нагрева среды в систему включается элеваторный узел. Температура воды регулируется за счет подобного узла. Дополнительные функции заключаются в следующем:

  1. Обеспечивается полноценная и непрерывная работа всей отопительной системы.
  2. Теплоноситель в системе подается к многоквартирному дому напрямую от центрального трубопровода снабжения.
  3. Тепловой пункт может переключать подачу горячей воды между подачей и обратным ходом. Эта функция часто применяется в случае, если температура окружающей среды снижается до малых показателей.

Конструкция элеваторного узла предусматривает сочетание большого количества различных элементов. Подключение может проводиться различным образом, переходник врезается на входе трассы и теплопункта. При этом количество врезок существенно отличается, все зависит от предназначения системы.

ХВС для ГВС создается при применении тупиковой схемы врезки с двумя подключениями водомерного узла. Она определяет то, что вода будет перемещаться только при открытии смесителя или крана. Недостатки подключения заключаются в нижеприведенных моментах:

  1. При отсутствии водозабора по установленному стояку вода будет постоянно холодной.
  2. Устанавливаемые полотенцесушилки будут теплыми только в случае водозабора с требующегося стояка квартиры. Если температура воздуха в ванной не будет нагреваться до требуемой температуры, есть вероятность появления плесени и других образований.

Схема с 4 подключениями обеспечивает постоянную циркуляцию воды в системе, поэтому трубы будут постоянно теплыми.

Отопление и горячее водоснабжение в зависимости от типа установленного элеваторного узла может функционировать по 3 вариантам:

  1. Среда поступает из отводящей трубу в подводящую. Подобная схема считается более эффективной при отключении системы отопления в теплое время года.
  2. Из подающей трубы в подающую. Этот вариант подключения считается наиболее эффективным при применении в осенний или весенний период.
  3. Из трубы обратного хода в трубу обратки. Эта схема подходит для случая, когда температура окружающей среды низкая.

Устанавливается элеваторный узел в специальном помещении. Для нагрева среды может применяться электричество или топливо.

Розливы

Система ГВС предусматривает наличие розливов. Подобный элемент системы имеет следующие особенности:

  1. Прокладываются в подвале сооружения, располагаются в горизонтальной плоскости.
  2. Розлив создается в 2 экземплярах, за счет чего обеспечивается высокая эффективность системы.
  3. Диаметр трубы, которая применяется при создании розлива, составляет 32-100 мм. Показатель выбирается в зависимости от того, сколько подключается потребителей.

Для подачи горячей воды используются трубы из современных материалов или нержавеющей стали. Соединение отдельных частей системы проводится при применении различных фитингов. Они требуются для обеспечения высокого уровня надежности.

Стояки

Централизованная система горячего водоснабжения создается при установке труб в вертикальном положении. Подобный элемент называют стояком. При этом для холодной и горячей воды применяются отдельные трубы.

Первая схема расположения стояков предусматривает создание нескольких групп, которые проходят через одну квартиру. Она обеспечивает снабжение водой потребителей, находящихся на большом расстоянии друг от друга.

Для снижения количества применяемых материалов создаваемая группа стояков проходит через одну квартиру и обеспечивает подачу среды в несколько соседних. При организации системы могут использоваться трубные перемычки, которые снабжаются краном Маевского.

Создание стояков проводится при применении труб, диаметр которых составляет 25-40 мм. При небольшом давлении используется вариант исполнения с диаметром 20 мм.

Подводки

Рассматривая расшифровку аббревиатуры системы, нужно уделить внимание тому, что система горячего водоснабжения предусматривает наличие трубной подводки. Ее особенности следующие:

  1. Функция заключается в разводке воды к точкам водозабора.
  2. Стандартный диаметр применяемых труб составляет 15 мм.
  3. Могут применяться трубы, при изготовлении которых применяется сталь или ПВХ.
  4. При проведении ремонта не рекомендуется использовать варианты с меньшим диаметром, т. к. это может привести к увеличению давления на отдельных участках системы.
  5. Для организации правильного подвода воды применяются тройники и коллекторы. Коллекторная подводка требуется в случае, когда нужно провести скрытый монтаж при обслуживании системой большого количества квартир.

Не стоит забывать о том, что металлические трубы после применения на протяжении 10-15 лет засоряются различными отложениями. Это становится причиной существенного снижения проходимости и повышения давления. Периодическое обслуживание предусматривает проведение чистки.

Холодное водоснабжение

Система холодного водоснабжения существенно отличается. Ее особенности заключаются в следующем:

  1. Не проводится нагрев воды.
  2. Для системы создается отдельная магистраль.
  3. Обслуживание системы возможно за счет установки нескольких вентилей.

За счет нормальной температуры воды она может подаваться под большим давлением. Это связано с тем, что жар оказывает воздействие на важные элементы системы.

Различия между открытой и закрытой системами подачи воды

Горячая и холодная вода могут подаваться по закрытой и открытой системе водоснабжения. Отличия определяют основные эксплуатационные характеристики. Нормы по их монтажу указаны в различной нормативной документации.

Открытое теплоснабжение

Открытая система ГВС характеризуется тем, что вода отбирается из тепловой сети. Этот момент определяет возможность использования среды исключительно для решения бытовых нужд: мытье посуды, стирка, уборка помещения. Нагрев среды может проводится до температуры +75°C. К ее плюсам можно отнести следующие моменты:

  1. Открытый вариант снабжается расширительным баком, что позволяет проводить удаление воздушного кармана.
  2. Просто проводить подпитку. Высокое давление в этом случае не требуется, поэтому использовать систему можно без опаски.
  3. Подобное водоснабжение не теряет своей функциональности даже при утечке.
  4. Схема подходит в большей степени для сооружений, в которых наблюдается длительный и большой расход горячей воды.
  5. Рассматриваемый вариант не подходит для высоких сооружений. Это связано с тем, что вода быстро остывает, поэтому сразу будет идти холодная.

Открытое теплоснабжение отличается от закрытого также типом применяемого оборудования. Оно состоит из следующих элементов:

  1. Нагревательный котел. Он отвечает за повышение температуры среды. В зависимости от производительности создаваемой системы котел может работать на электричестве или топливе. Современное оборудование работает на основе автоматики, которая считывает давление в системе.
  2. Насос для обеспечения циркуляции. Часто при создании теплоснабжения сталкиваются с проблемой большой протяженности трубопровода, а также необходимостью подъема воды на высоту. Циркуляционный насос создает требуемое давление и существенно повышает процесс отопления.
  3. Верхняя или нижняя разводка. Чаще всего встречается нижняя, т. к. она предусматривает размещение основного оборудования в подвале. Подобное расположение существенно упрощает процедуру обслуживания.
  4. Попадание в трубопровод различных примесей снижает качество воды. Поэтому предусматривается установка различных фильтрующих элементов. При длительной эксплуатации системы нужно проводить периодическую очистку фильтрующих элементов, иначе давление в трубопроводе может существенно возрасти.

Недостатки заключаются в том, что нужно постоянно контролировать уровень воды в установленном резервуаре. Время от времени нужно проводить восполнение емкости.

Закрытое теплоснабжение

Закрытая система ГВС устроена таким образом, чтобы подогрев среды происходит от теплоносителя, который подается от тепловой сети. Преимущества подобного теплоснабжения заключаются в нижеприведенных моментах:

  1. Температура поддерживается на уровне постоянно. Рабочая система в этом случае постоянно имеет температуру около +70°C.
  2. Есть возможность сэкономить на количестве используемого энергоносителя. Это связано с тем, что нагрев проводится одновременно для водоснабжения и отопления помещения.
  3. Проводится установка сушилок для полотенец. Постоянная высокая температура позволяет провести установку сушилок в ванной. Они будут постоянно нагревать воздух в помещении, что исключает вероятность появления плесени.
  4. Существенно упрощается задача санитарного и прочего контроля. Это связано с тем, что среда не попадает в котел, это снижает вероятность появления примесей.
  5. При монтаже могут использоваться только стальные трубы по причине нагрева среды до высокой температуры. Полимеры обходятся намного дешевле и обладают небольшим весом, но при этом при нагреве становятся более пластичными.
  6. Нужно проводить периодическую подкачку по причине возникновения потерь по различным причинам. Потери составляют 0,5% от общего объема воды в сети.

Единственный существенный недостаток заключается в том, что должен устанавливаться мощный водонагреватель. Система характеризуется большей сложностью, т. к. нужно обеспечить теплообмен. Поэтому при обслуживании могут возникнуть трудности.

Зависимость системы от источника тепла

Классификация системы может проводиться по самым различным признакам. Если рассматривать их масштабно, то можно выделить несколько вариантов:

  1. Централизованные связаны с установкой котельной. Она проводит нагрев среды, которая подается в несколько многоэтажных домов одновременно.
  2. Местные требуются для обслуживания только одного сооружения. Они характеризуются низкой мощностью, т. к. рассчитаны на нагрев небольшого объема среды.

В промышленных сооружениях часто может устанавливаться система, которая предусматривает применение вторичного пара для нагрева помещений. Подобный вариант снижает расходы, т. к. тепловая энергия применяется повторно.

Имеют ли право ЖКХ придумывать наименования своих услуг?

Государство стремится стандартизировать процедуру оплаты услуг ЖКХ, т. к. она проводится каждый месяц по всей стране. Поэтому был составлен перечень услуг, которые имеют свои названия. Организация не имеет право придумывать названия, т. к. это может привести к возникновению проблем у жильцов дома с расчетом и подтверждением расходов.

Приведенная выше информация указывает на то, что существует несколько различных систем водоснабжения и отопления. При разработке должны учитываться планировка, площадь сооружения, климатические условия и другие моменты. Поэтому составлением проекта занимаются профессиональные компании. Если в дом не попадает должное количество горячей воды или сушилка полотенца постоянно холодная, то есть вероятность того, что разработанный проект не соответствует установленным стандартам.

Нам часто задают вопрос: "Какая система горячего водоснабжения лучше: открытая или закрытая?". Правда заключается в том, что не существует закрытых и открытых систем ГВС, на самом деле, правильно говорить о Закрытых и Открытых системах теплоснабжения, где системы ГВС - лишь их часть. С другой стороны, то как организована подача воды на ГВС в системе теплоснабжения и определяет ее тип. Звучит немного запутано, но дальше все встанет на свои места.

Виды систем теплоснабжения

Системы теплоснабжения классифицируются по различным параметрам:

  • В зависимости от размещения источника тепла: Централизованные и Децентрализованные ;
  • По температурному режиму: Низкопотенциальные, Среднепотенциальные и Высокопотенциальные ;
  • По типу теплоносителя: Водяные и Паровые ;
  • По способу подключения к потребителю: Одноступенчатые и Многоступенчатые ;
  • По числу трубопроводов: Однотрубные , Двутрубные и Многотрубные ;
  • По способу подачи воды на ГВС : Открытые и Закрытые .

В рамках данной статьи будет рассматриваться последняя классификация.

Открытая система теплоснабжения - это система, в которой горячая вода нагревается в ТЭЦ, ГРЭС, котельной и отбирается из тех же труб, по которым течет вода к отопительным приборам: регистрам стальным, конвекторам и радиаторам.

Закрытая система теплоснабжения - система, в которой горячая вода подготавливается уже на объекте теплопотребления (многоквартирное здание, бизнес-центр или производственное помещение) из холодной воды при помощи пластинчатых теплообменников .

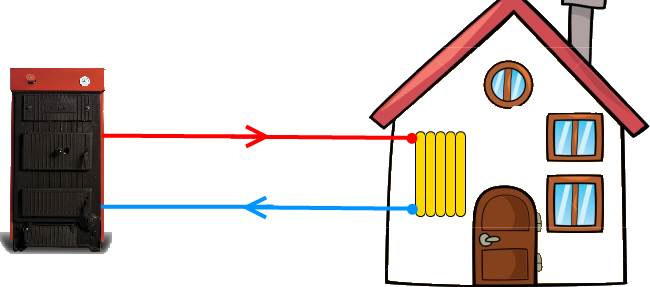

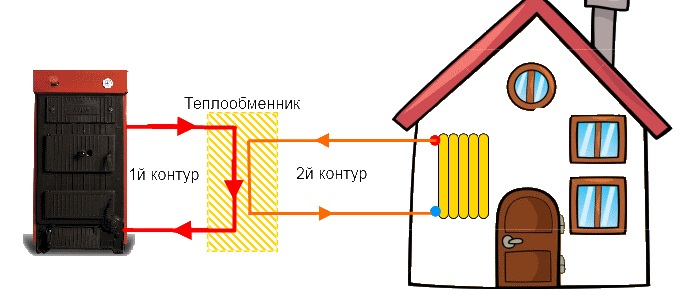

Рис.1. Отличие закрытой и открытой систем теплоснабжения

На рисунке 1 и слева, и справа - системы теплоснабжения, но в открытой (справа) видно, что вода на ГВС и вода в приборы отопления идет одна и таже. При этом обе системы теплоснабжения имеют свои достоинства и недостатки.

Открытая система теплоснабжения

Открытая система имеет более простое устройство, чем закрытая. В ее состав входит следующее оборудование:

  • трубы различного сечения (с Диметром условного прохода от 20 до 200 мм включительно);
  • задвижки;
  • манометры;
  • термометры;
  • обратные клапаны;
  • шаровые краны;
  • регуляторы температуры (с контроллером и без);
  • тепловая изоляция.

Принципиальная схема открытой системы теплоснабжения (реализована в г. Сургут) представлена на рис. 2.

Рис. 2. Открытая система теплоснабжения (г. Сургут)

1а, 2а Шаровые краны;

4. Манометр;

5. Термометр;

Обслуживание данной системы осуществляется одним слесарем-сантехником или бригадой из нескольких человек.

Плюсы открытой системы:

  • Простота монтажа;
  • Простота обслуживания.

Минусы открытой системы:

  • Наличие в горячей воде вредных химических примесей: могут сушить кожу, вызывать раздражения, горячая вода не является питьевой по качеству;
  • Высокая стоимость приготовления воды в централизованных условиях;
  • От горячей воды периодически исходит неприятный запах;
  • Вода периодически имеет оранжевый оттенок из-за ржавчины;
  • Необходимо платить за более дорогую химически-обессоленную воду;
  • При неправильной эксплуатации системы возможно кратковременное течение из водоразборных кранов воды более 100 градусов, что может приводить к ожогам.

С 2022 года открытая система теплоснабжения ЗАПРЕЩЕНА на территории РФ. Переход с открытой на закрытую систему обязателен для МКД (многоквартирных домов) и организаций любого вида собственности.

Закрытая система теплоснабжения

Закрытая система имеет более сложное устройство. Помимо оборудования, которое присутствует в открытой системе, здесь также используются:

  • Насосы;
  • Контроллеры;
  • Щиты управления.

Принципиальная схема закрытой системы представлена на рисунке 3.

Рис. 3. Схема закрытой системы теплоснабжения

1а и 2а. Шаровой кран;

3. Трехходовой кран для манометра;

4. Манометр;

5. Термометр;

6а. Расширительный бак системы ГВС;

7а. Регулирующий клапан;

13, 13а, 13б. Механические фильтры различных типоразмеров;

10. Кран шаровой Ду 15 (сброс воздуха);

11. Автоматический воздухосборник;

12. Кран шаровой Ду 25 (дренажный);

14а. Труба стальная соответствующего типоразмера;

17а, 17б. Теплообменные аппараты для ГВС - первая и вторая ступень;

26. Регулятор давления после себя;

27. Регулятор температуры прямого действия.

Обслуживание данной системы осуществляется комплексно персоналом различной квалификации:

  • Трубы различного сечения, задвижки, манометры, термометры, клапаны обратные, краны шаровые и регуляторы температуры (с контроллером и без), тепловую изоляцию, как и в открытой системе, обслуживают: слесарь-сантехник или бригада слесарей.
  • Контроллеры и тепловую автоматику обслуживают сотрудники специализированной организации.
  • Для обслуживания электрических узлов в штате эксплуатирующей организации необходим электрик.

Плюсы закрытой системы:

  • Отсутствие неприятного запаха от воды;
  • Горячая вода по уровню соответствует воде питьевого качества;
  • Более низкая стоимость приготовления воды;
  • Экономия благодаря отсутствию необходимости платить за химически-обессоленную воду.
  • Из крана будет течь вода температурой не более 60 градусов, что предотвращает сильные ожоги.

Минусы закрытой системы:

  • Использование дорогостоящего оборудования, как следствие, более высокие капитальные затраты на этапе строительства;
  • Более дорогое обслуживание (по сравнению с открытой системой теплоснабжения).

Выводы:

Задаваясь вопросом об обеспечении горячего водоснабжения на объекте, стоит помнить, что закрытая и открытая - это принцип организации систем теплоснабжения, а не самого ГВС.

При этом, открытая система проще и дешевле, но качество горячей воды в ней оставляет желать лучшего. Закрытая система, напротив, более дорогая, требует к себе большего внимания, но вода в ней лучшего качества.

С другой стороны, вопрос «Какой тип системы теплоснабжения выбрать? Открытый или закрытый?» потеряет свою актуальность с 2022 года благодаря части 9 статьи 29 Федерального Закона № 190 от 27 июля 2010 года «О теплоснабжении»:

«С 1 января 2022 года использование централизованных открытых систем теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается».

Полный текст статьи 29 федерального закона №190-ФЗ доступен по ссылке .

Кроме того, согласно статье 8 того же Закона, уже сейчас запрещено подключение новых объектов капитального строительства к открытым системам теплоснабжения:

«С 1 января 2013 года подключение (технологическое присоединение) объектов капитального строительства потребителей к централизованным открытым системам теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается».

Еще 20 лет назад горячее водоснабжение в частном доме было всего лишь в мечтах его владельца.

Сегодня же оно является реальностью, доступной каждому. Вопрос заключается только в одном – какая из систем достаточно экономит расход воды?

Правильный выбор системы горячего водоснабжения поможет не только эффективно обогреть загородный дом, но и значительно сэкономить на расходах. Источники горячего водоснабжения различаются по мощности работы, энергорасходам и конструктивным решениям.

Водонагреватели, работающие от газа, могут использовать как накопленную воду, так и проточную, и считаются наиболее практичными. Однако, существует альтернатива в виде электрических нагревателей. Только рассмотрев преимущества и недостатки той или иной обогревательной системы, можно сделать правильный выбор.

Все водонагреватели подразделяются на проточные и накопительные.

Проточные и накопительные нагреватели

Принцип их работы заключается в следующем. Подогреваемая проточная вода отдает помещению тепло.

Простой пример – стандартная газовая колонка, установленная в частном секторе города.

В прежних ее вариантах существует значительный недостаток — немало воды утечет, прежде чем она нагреется.

Однако ныне существующие системы газового отопления позволяют минимизировать расход. (Как известно, она является наиболее оптимальным теплопередатчиком.) Затратив средства на газовое отопление, вам остается подсчитывать только затраты электроэнергии.

Накопительные нагреватели работают, накапливая воду. Нагревается уже находящийся в баке объем жидкости. Расход электроэнергии при этом составляет 1 кВт в час. Преимущества данного нагревателя – при включении из крана идет уже горячая вода.

Недостаток – большой размер бака для ее накопления. Здесь владельцы малогабаритного жилья навряд ли будут в восторге.

Обеспечить горячей водой жилье можно и нагревательным котлом. Существующие виды котлов позволяют не только иметь горячую воду, но и использовать ее для отопления дома. Одноконтурные котлы используются только для подогрева, двухконтурные – для отопления.

В каждую систему включаются приборы, равномерно распределяющие нагретую воду по заданным координатам. Это и температурные датчики, и прибор подачи воды. Насос подает отмеренное ее количество по трубопроводам, которые могут и обогревать здание.

Системы водоснабжения делятся на открытые и закрытые.

Открытая и закрытая системы — схемы

В открытом обеспечении горячей водой дома теплоноситель находится непосредственно в самой системе.

Здесь вода из крана и в радиаторе одинакова по температурным показателям.

А «открытой» называется потому, что поступление воды идет сразу через открытые краны теплосети.

Многоквартирный жилой дом как раз и снабжается горячей водой через открытую систему водоснабжения. Здесь она является оптимальным вариантом, поскольку отпадает необходимость в установке и эксплуатации водонагревательного оборудования.

Однако, для частного сектора она практически не подходит, поскольку большие затраты по ее монтажу окупаются не скоро.

Закрытая система подачи является средством получения чистой горячей воды. Проще говоря, в бойлере нагревается питьевая холодная вода, которая и поступает в дом.

Вы можете даже использовать ее в приготовлении еды, поскольку явные недостатки открытой подачи (мусор из радиаторов, химические присадки и пр.) здесь отсутствуют. Закрытой хороша потому, что в ней нет вредных для здоровья человека элементов.

Расчет потребления горячей воды на примере

Расчет потребления

Рассчитывая расходование горячей воды, нужно учитывать количество жильцов в доме и их образ жизни.

Ведь главным требованием к горячей воде является ее минимальный срок появления из крана.

Кроме того, согласно существующим нормам подачи (в течение 10 минут) использование ее предполагается не только в нескольких точках, но и в неограниченном количестве.

Предположим, что одновременно в квартире на кухне моют посуду и в ванной пользуются душем. Поэтому, рассчитывая подачу горячей воды, нужно учитывать следующие моменты:

  • Количество потребителей воды;
  • Как часто жильцы пользуются ванной или душем;
  • Количество ванных и туалетных комнат;
  • Объемные затраты сантехническими устройствами (к примеру, объем ванны);
  • Какая температура горячей воды необходима.

Наиболее оптимальный вариант расчета – это использование специальных приборов для измерения.

Однако, пока это возможно не для всех. Для примерного расчета без датчиков расхода возьмем семью из четырех человек.

В создавшейся ситуации, когда отец наполняет ванну объемом 140 л наполняется в течение 10 минут, в другой ванной комнате сын принимает душ, расходуя 30 л воды. В это же время мама моет посуду на кухне – плюс 30 л.

Сложив все данные, можно понять, что за 10 минут ушло 200 л горячей воды.

Конечно же, ситуация утрирована и может быть только в идеале. В реальности потребление гораздо меньше.

Только оценивая потребности всех членов семьи, можно выбрать наиболее оптимальную систему снабжения дома горячей водой.

Подробно рассмотрена открытая система водоснабжения, ее преимущества и недостатки в сравнении с противоположной — закрытой системой. Перечислены элементы открытой системы и особенности ее эксплуатации.

Важно! Если же речь идет о локальной, отдельной сети теплоснабжения и горячего водоснабжения, решение принимается исходя из качества воды и его соответствия санитарно-гигиеническим требованиям, а также экономическим преимуществам, которые дает в конкретном случае выбранная система.

Виды систем и схем горячего водоснабжения

Система горячего водоснабжения может быть централизованной или децентрализованной. В первом случае одной установкой производится обслуживание потребителей в количестве от одного здания до квартала или поселка. Во втором – горячая вода подготавливается на месте потребления небольшими нагревательными устройствами. Для обеспечения потребностей в горячей воде применяются схемы с циркуляционными трубопроводами, а также бесциркуляционные схемы. Простотой конструкции и низкой первоначальной стоимостью отличается бесциркуляционная система горячего водоснабжения.

Особенности бесциркуляционной системы водоснабжения

Совет: открытая система водоснабжения такого типа целесообразна только в местах непрерывного разбора горячей воды, либо в сетях малой протяженности.

Рисунок 1: Открытая система горячего водоснабжения

Циркуляционная система водоснабжения

Там же, где непрерывное обеспечение горячей водой точек потребления предпочтительнее, а спуск воды нежелателен, применяются циркуляционные системы. Вода в трубопроводе такой системы не останавливается и не остывает, а непрерывно прокачивается через водонагревательную установку, что позволяет поддерживать ее температуру на заданном уровне в каждой отдельно взятой точке водопотребления.

Рисунок 2: Циркуляционная система горячего водоснабжения

Отличия открытой и закрытой системы подачи воды

В закрытой системе вода из тепловых сетей используется как энергоноситель для подогрева холодной воды, поступающей из водопровода в систему горячего водоснабжения, в теплообменнике. В открытых системах подача горячей воды производится непосредственно из теплосети. Температура такой воды – до 75 градусов, и предназначена она для удовлетворения гигиенических и бытовых потребностей населения (купание, стирка и прочих). Поэтому система водоснабжения открытая и закрытая отличаются и классифицируются в зависимости от способа подачи воды. Вода, отобранная непосредственно из теплосети, носит название бытовой.

Рисунок 3: Закрытая система горячего водоснабжения

Обслуживание открытых систем водоснабжения включает в себя дезинфекцию, причем по согласованию с органами госнадзора она может быть проведена не только с помощью хлорирования, но и простой промывкой горячей водой с температурой около 90 градусов.

Рисунок 4: Открытая система горячего водоснабжения

Открытая система горячего водоснабжения предельно проста: она состоит из установки для нагрева воды, циркуляционного насоса и трубопроводов для ее транспортировки к водоразборным точкам. Расположение разводящей магистрали внутри здания может быть нескольких вариантов:

  1. Система с верхней разводкой – чаще всего применяется в случае установки верхних водонагревателей (баков), что возможно при наличии верхнего технического этажа в сооружении. При этом циркуляционная магистраль прокладывается в подвале.
  2. Система с нижней разводкой – более удобна в плане технического обслуживания, установка водонагрева располагается в подвале.

Требования к качеству воды

Качество воды в открытой системе такое же, как и в радиаторах отопления. Поэтому и требования, которые открытая система горячего водоснабжения предъявляет к качеству теплоносителя, выше, чем для закрытых систем, в которых вода для потребления практически не отличается по качеству от холодной водопроводной.

Рисунок 5: Качественная вода

Обустройство открытой системы водоснабжения

Оборудование для обустройства открытой системы водоснабжения должно быть подобрано с учетом принципа ее действия. Другими словами, подача воды из нижнего резервуара должна сопровождаться одинаковым напором воды в кранах всех этажей, от первого до последнего, а достичь этого только с использованием насоса необходимой производительности не всегда возможно.

Важно! Необходимо учесть силу трения о стенки трубопровода, которая уменьшает скорость движения воды. Это влияние кажется несущественным, но на практике система водоснабжения открытого типа эффективна только тогда, когда учтены все нюансы.

Напор воды в системе определяется следующими факторами:

  • Геодезическая высота нагнетания;
  • Динамическое давление;
  • Потери в трубопроводах.

Для такой системы актуально перекрытие отдельных участков трубопровода специальной арматурой (кранами). Это удобно для проведения эксплуатационного обслуживания и ремонта, ведь достаточно будет перекрыть отдельный участок и слить небольшой объем воды вместо того, чтобы сливать всю воду из системы. Целесообразна также установка дополнительных защитных устройств: поплавковых датчиков в резервуарах, реле давления в трубопроводе.

Рисунок 6: Измерение давления в системе

Эффективность систем горячего водоснабжения

Эффективность системы определяется максимальной передачей тепловой энергии потребителю с минимальным расходом теплоносителя. Система водоснабжения открытая и закрытая, при отсутствии забора воды на горячее водоснабжение, показателями эффективности отличаться не будут, исключение составляет вариант с тепловым насосом (являющийся наиболее эффективным в любых условиях). Закрытые и открытые системы обладают разными преимуществами. В закрытой системе возможно обеспечение гидравлической развязки тепловых сетей, а в открытой стоимость горячего водоснабжения для конечного потребителя значительно ниже. Кроме того, для нее характерны более высокий уровень надежности и повышение эффективности в перспективе (при условии, что теплоноситель – вода питьевого качества).
