Свайно-ростверковый фундамент: устройство, плюсы и минусы. Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы Свайно заливной фундамент с ростверком

Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточном исполнении. Но при больших величинах глубины промерзания грунта такой вариант обходится дорого. Ведь его в подобной ситуации приходится закладывать очень глубоко, а это дополнительные существенные расходы на железобетон. Чтобы уменьшить смету устройства основания коттеджа, сейчас застройщики-частники все чаще стали отдавать предпочтение свайному ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

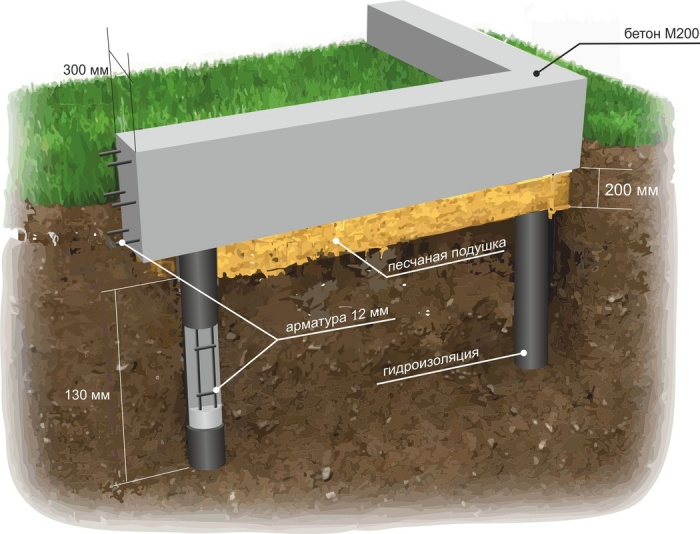

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Виды фундамента на сваях

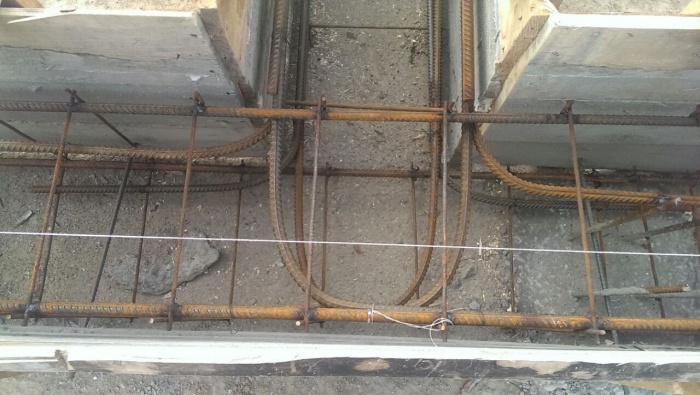

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

Свайный фундамент с металлическим обвязом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

Винтовой.

Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях . Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

Возможность обустройства на склонах и в болотистой местности;

Сравнительная дешевизна сооружения свайной ростверковой конструкции;

Минимум временных затрат на возведение фундамента;

Отсутствие потребности в привлечении грузоподъемной автотехники;

Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

Отсутствие возможности сделать подвальное помещение;

Затраты на дополнительное утепление пола.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент , лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

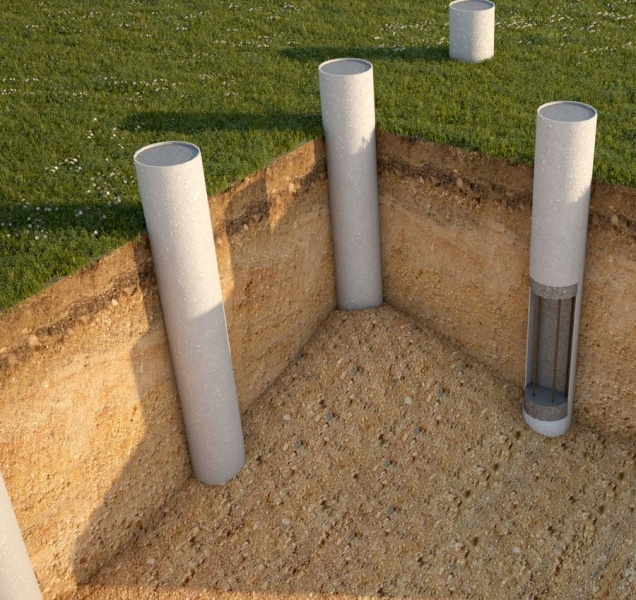

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Использование

Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.

Свайно-ростверковые фундаменты относятся к типам фундаментов широкого пользования, их применяют для строительства частных, многоэтажных или промышленных зданий во всех климатических зонах, а на Крайнем Севере это единственный способ возведения строений.

Свайно-ростверковые фундаменты можно ставить на всех видах грунтов и на строительных площадках со сложным рельефом. Такая универсальность объясняется огромным выбором конкретных решений. Чтобы лучше запомнить новую информацию нужно понимать, о чем идет речь. С этой целью уделим немного времени краткому описанию инженерных решений свайных фундаментов.

Свайно-ростверковый фундамент – фото

Набивные

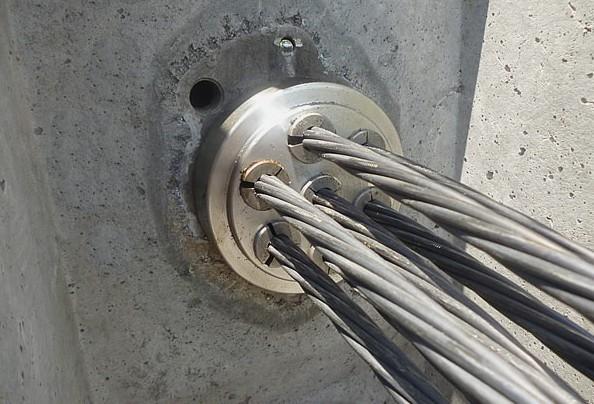

Могут быть бетонными или железобетонными, для повышения устойчивости арматура может предварительного напрягаться.

Пример. Конструкция работает на сжатие. Тогда арматура предварительно растягивается и в таком состоянии заливается бетоном.

По инженерной конструкции бывают с открытым или закрытым нижним концом. Преимущества – несколько ниже себестоимость изготовления, возможность быстрого реагирования на изменение первоначальных технических условий. Процесс установки: в земле просверливаются отверстия заданного диаметра и глубины, в отверстие ставится обсадная труба из металла или бетона, опускается арматура (для армированных свай) и полость заливается бетоном.

Забивные

В землю забиваются готовые железобетонные сваи. Такой метод устройства зданий может использоваться в зонах вечной мерзлоты. В качестве специальной техники применяются вибропогружатели, копры, гидравлические сваевдавливающие агрегаты. Выбор конкретной техники зависит от характеристик грунтов, показателей свай и глубины забивания. По виду бывают квадратными, круглыми и трапецеидальными. Могут иметь дополнительные опорные кольца – значительно увеличиваются несущие характеристики и надежность.

Винтовые

Довольно новый вид фундаментов, имеют много различных вариантов. Отличаются неплохими эксплуатационными характеристиками, в последнее время пользуются заслуженным вниманием различных застройщиков. Могут устанавливаться на всех типах грунтов, для каменистых участков используются винтовые сваи с особо прочными наконечниками.

Цены на железобетонные сваи

железобетонные сваи

Виды и краткие характеристики металлических винтовых свай

Конструкция винтовой сваи представляет собой полую трубу, острый наконечник и одну или несколько лопастей. Длина винтовых свай может увеличиваться за счет наращивателей – есть возможность достигать плотных глубоко лежащих слоев грунта.

По виду наконечников бывают сварными (нижняя рабочая часть приваривается к трубе) или литыми – все элементы отливаются одновременно. Первый вариант более дешевый, но уступает по физическим характеристикам второму варианту. По конструкционным особенностям сваи могут быть нескольких видов.

1. Однолопастные (вариант №1). Устаревшего образца, имеют только одну упорную лопасть. За рубежом такой тип уже давно не производится, в нашей стране ее до сих пор продолжают изготавливать небольшие частные предприятия. По несущим характеристикам занимают последнее место среди всех остальных видов, рекомендуется использовать только под сверхлегкие бани.
2. Многолопастные (вариант №2). Отличаются значительно улучшенными эксплуатационными характеристиками, могут выдерживать вес тяжелых строений. Для строительства бань оптимальный вариант. Одна (нижняя) лопасть с переменным диаметром – облегчается процесс вкручивания, все остальные имеют постоянный диаметр.
3. Узколопастные (вариант 3). Специальные сваи для каменистых и очень твердых грунтов. Уменьшенный диаметр лопасти позволяет снизить крутящий момент во время вкручивания, а величины диаметра лопастей вполне достаточно для надежного упора на твердых грунтах.
4. Для сооружения винтовых свайных фундаментов в районах Крайнего Севера (вариант 4). Наконечник имеет специальную фрезу из особо прочных легированных сталей, лопасти уменьшенного диаметра. Применяются только в зонах вечной мерзлоты. Имеют высокую стоимость. Труба для сваи прокатывается из марок сталей с увеличенным содержанием углерода. После проката обязательна термическая обработка для повышения физических характеристик прочности.

Цены на винтовые сваи

винтовые сваи

Свайные поля

В зависимости от архитектурных особенностей здания свайные поля имеют несколько вариантов размещения.

Мифы о свайно-ростверковых фундаментах

На этой теме следует остановиться подробно. Непонимание финансовых вопросов часто мешает застройщикам принять правильное решение. Вначале рассмотрим самый «волнующий» вопрос – стоимость. Многие уверены, что выбор таких фундаментов значительно увеличивает сметную стоимость любого строения. Почему это не так?

Во-первых, строительство обычных фундаментов предполагает выполнение большого объема земляных работ. Нужно планировать участок, копать траншеи, вывозить землю и т. д. Работы могут выполняться вручную, что очень долго и связано с решением сложных проблем. Можно привлекать тяжелей специальную технику – очень дорого. Кроме того, тяжелая техника может нанести непоправимый вред существующему травяному покрытию, на его восстановление также придется тратить деньги и время. Свайно-ростверковые типы фундаментов этих недостатков не имеют.

Во-вторых, время строительства обыкновенных фундаментов может превышать месяц. Сюда входят как подготовительные мероприятия, так и непосредственные работы по заливке фундамента и время на его схватывание. Кроме того, влияние на скорость производства работ оказывают климатические факторы, а их никто не может предсказать. В результате не только затягивается все строительство, но и возникают риски зимовки недостроенных сооружений.

Во всех случаях зимовка недостроенного сооружения не проходит для него бесследно – придется некоторые конструкции ремонтировать или менять. Кроме того, длительное хранение строительных материалов негативно сказывается на их качестве. Опять потери финансов и времени.

В-третьих, для некоторых типов грунтов и ландшафтов необходимо делать очень дорогостоящие ленточные фундаменты. И даже в этом случае сложно гарантировать их устойчивость.

На фото – дефект ленточного фундамента

Для свайных фундаментов нет ограничений по физическим характеристикам грунтов и ландшафтным особенностям строительной площадки.

Свайно-ростверковый фундамент – фото готовой конструкции

В-четвертых, на качество ленточных фундаментов большое влияние оказывает человеческий фактор. То в одном месте нарушится технология, то в другом месте используются некачественные материалы и т. д. Приходится для минимизации этих факторов перестраховываться, закладывать в проект увеличенные нормы расхода материалов, увеличивать габариты и глубину. Как можно догадаться, все это делается не бесплатно. Свайные фундаменты не зависят от людей, работы выполняются с помощью специальных механизмов.

Забивка свай – механизированный процесс

Хотя это еще не все сравнения, но только их суммирование может развеять миф об экономической нецелесообразности свайно-ростверковых фундаментов. Как же его построить под баню?

Виды и описание ростверков

Что такое свайные фундаменты мы уже разобрались, теперь несколько слов следует сказать о ростверках.

На фото – ростверк свайного фундамента

Ростверки – верхняя часть свайных фундаментов, связывающая их в единую жесткую конструкцию. Могут быть деревянными, металлическими, из готовых железобетонных изделий или заливными армированными бетонными.

По способу расположения относительно уровня земли бывают висячими, мелкоуглубленными или углубленными.

Висячие ростверки имеют большой зазор над уровнем земли, подполье не изолировано.

Мелкозаглубленные немного «погружаются» в землю. Дополнительную нагрузку не воспринимают, служат только для защиты подполья от сквозняков.

Загубленные ростверки по своему устройству напоминают ленточные фундаменты, усиленные сваями. Увеличивают устойчивость фундамента, но одновременно намного усложняют его и повышают стоимость. Используются редко.

Для строительства бань можно считать оптимальным висячий тип ростверков, он самый дешевый, его можно сделать максимум за два-три дня. Кроме того, для бань важна вентиляция элементов половых покрытий. Этот вариант как раз и обеспечивает такую вентиляцию, на нем и остановимся.

Цены на брус

Критерии выбора свайно-ростверкового фундамента

Теперь уже есть достаточно знаний о свойствах и отличиях свайно-ростверковых фундаментов, чтобы принимать вполне осознанное решение при выборе варианта фундамента для каждого проекта бани. На что нужно обращать внимание, чтобы остаться довольным результатом выбора?

Особенности ландшафта строительной площадки. Здесь есть несколько факторов, оказывающих влияние на выбор типа фундамента.

1. Первый. Место под баню имеет большой уклон. Делать ленточный фундамент в таких условиях очень дорого. Выравнивать площади и дорого, и долго, и повредятся прилегающие участки.



2. Второй. На участке уже сделан ландшафтный дизайн, существуют дорожки, цветники, фонтаны и т. д. Ломать построенные конструкции – себе дороже.
3. Третий. Близлежащие постройки могут потерять прочность фундамента из-за новых земляных работ. Во всех случаях выход один – сооружать свайный фундамент.
4. Четвертый. Земля под баней переувлажненная, грунтовые воды близко подходят к поверхности. Делать мелиоративные работы или высокую подсыпку в данном случае экономические нецелесообразно. Если подсчитать все расходы на сооружение ленточного фундамента, то свайный обойдется значительно дешевле.



5. Пятый. Время постройки бани поджимает, традиционные технологии строительства фундамента не дают возможность закончить все работы до наступления зимы.



6. Шестой. Существующие инженерные коммуникации очень усложняют строительство фундамента. В некоторых случаях государственные нормативные акты вообще запрещают в охранных зонах таких мест заниматься копанием траншей и заливкой ленточного фундамента. Это могут быть расположенные поблизости газопроводы, магистральные водопроводы, электрические кабели или лини связи.



   Баня на сваях – фото

Во всех случаях нужно учитывать все потери и риски, это поможет выбирать правильное решение. Мы не упомянули еще об одном факторе, влияющем на выбор конструкции фундамента. К сожалению, еще не во всех регионах нашей страны можно приобрести для самостоятельной установки или заказать специализированную компанию для строительства свайных фундаментов, это ограничивает их применение.

Есть рекомендации некоторых знатоков делать винтовые сваи самостоятельно. Мы не рекомендуем так поступать в случае строительства бани. Слишком дорого могут обойтись такие эксперименты. Если есть очень большое желание, то изготавливайте винтовые сваи под более дешевые и более легкие строения. На практике работы оказываются не такими простыми, как складывается впечатление после прочтения некоторых статей.

Исходные данные

Сваи металлические, как они устанавливаются (вручную или с помощью специализированной компании) не имеет значения.

Ростверк деревянный из бруса 150×150 мм, баня деревянная. Считаем такой вариант фундамента удачным выбором для бани. Особенно в тех случаях, когда ее приходиться строить на сложных по геофизическим характеристикам грунтах.

Видео – Установка сваи (буроинъекционный метод)

Видео – Буронабивные сваи

Видео – Установка фундамента на винтовых сваях

Итак, сваи установлены согласно плану свайного поля, продолжаем работы далее.

Шаг 1. При помощи гидроуровня находим уровень горизонта. Высота свай разная, зависит от характеристики ландшафта и грунтов. Во время разметки обращайте внимание на высоту самой низкой сваи.

Шаг 2. Болгаркой или сваркой отрежьте сваи по линии горизонта, подровняйте места срезов.

Шаг 3. Настоятельно рекомендуем вам залить пустотелые металлические сваи бетоном. Это в разы увеличит время пользования и значительно повысит надежность конструкции. Запихивать в трубы арматуру не надо, она почти не будет работать на сжатие, а других нагрузок сваи не имеют. Кроме того, показатели прочности бетона на сжатие вполне позволяют ставить на таких фундаментах тяжелые здания.

Важно – оголовок должен лежать на бетоне, не оставляйте зазоров. В противном случае заливка никакого эффекта не даст.

Шаг 4. Из любого листового металла заготовьте оголовки свай. Толщина листа должна быть не менее 2÷3 миллиметров. Размеры листа надо подбирать с учетом размеров деревянного ростверка, в нашем случае не менее 150×150 мм.

Шаг 6. Приварите оголовки. Очень важный момент, не столько важен шов сварки, сколько важно пространственное положение оголовка. Дело в том, что на шов не будут действовать никакие значительные усилия, он нужен только для предупреждения горизонтальных смещений оголовка. Они незначительны, с ними легко справится обыкновенный шов, наложенный даже дилетантом.

Важно, чтобы плоскости оголовков находились на одной линии и в строго горизонтальном положении. Нарушение этого правила приведет к деформации ростверка и станет причиной значительного уменьшения его несущих характеристик.

Цены на бетонную смесь

бетонная смесь

Как избежать ошибок?

Расскажем подробнее.

1. Аккуратно зачистите круглошлифовальной машиной места срезов крайних по периметру свай, делайте это только по меткам, сделанным гидроуровнем.





2. Проверьте их положение, все угловые сваи должны располагаться на одной линии.
3. Прикрепите к ним натянутую веревку. Можете веревку обвязать вокруг сваи и перекинуть ее через верхние стенки. Веревка должна находиться над всем рядом.
4. Внимательно по окружности каждой сваи нарисуйте линию. Повторимся – именно по окружности, а не в нескольких местах. Только так вам удастся контролировать положение среза по всем плоскостям.
5. Отрезайте болгаркой лишнюю часть и одновременно выравнивайте ее. Такие же операции нужно проделать со всеми сваями, имеющимися на фундаменте.
6. Установите металлический оголовок точно посредине сваи, проверьте уровнем его горизонтальность. Если во время выравнивания свай совершили ошибку – при помощи металлических подставок различной толщины исправьте ее.



7. С одной стороны приварите пластину. Шов должен быть коротким, не более пяти миллиметров. Дайте ему остыть. Во время остывания пластину обязательно поведет, с противоположной стороны она немного приподнимется.
8. Молотком выровняйте пластину, еще раз проверьте ее положение уровнем. Все нормально – варите с противоположной стороны предварительно наложенного сварочного шва. Теперь пластина никуда не уйдет. В такой же последовательности повторите операции на всех оставшихся сваях.



Видео – Изготовление ростверка из бруса

Можно для полной уверенности приварить к оголовкам анкера, это полностью исключит вероятность горизонтальных подвижек здания. Длина анкеров должна быть на 2÷3 сантиметра меньше толщины бруса. Все металлические выступающие части свай следует покрыть устойчивой антикоррозионной краской. Под деревянный ростверк обязательно кладите два слоя рубероида или иного гидрозащитного материала.

Снимите размеры фундамента и по ним заготовьте брус для ростверка. Брус должен быть ровным, без глубоких трещин, гнилых сучков, признаков поражения грибковыми заболеваниями или плесенью. Рекомендуется его пропитать специальными антисептическими средствами. Нет таких пропиток под рукой – не проблема. Брус можно несколько раз пропитать обыкновенным подсолнечным маслом. Во время укладки ростверка не забудьте просверлить отверстия под анкеры. Вот и все, свайно-ростверковый фундамент готов, можно начинать ставить сруб.

Обвязка винтового фундамента брусом с одним венцом

Количество свай зависит от характеристик грунтов и веса бани. Перед началом бурения специализированные компании должны сделать шурф для определения физических характеристик почв.

Для расчетов количества свай принимаются во внимание полученные значения, вес строения и его архитектурные особенности. Можно и самостоятельно решать вопросы с количеством свай, но тогда надо понимать, к каким неприятным ситуациям могут привести грубые ошибки.

Нужно еще несколько слов сказать о ростверках. В этой статье мы взяли пример самого дешевого, но вполне устойчивого деревянного. Но практика показала, что неплохо себя зарекомендовали и металлические ростверки.

Они изготавливаются из швеллеров или двутавров соответствующих размеров.

Что касается бетонных армированных – мнения практиков расходятся. В некоторых случаях особо «старательные» строители могут за счет таких конструкций увеличить нагрузки на лопасти свай на 5÷10% от максимально допустимых расчетных. Применяться такой вид ростверков рекомендуется только для бань, построенных из кирпича или блоков. Для деревянных лучше использовать рассмотренный нами простой вариант.

Для всех типов бань целесообразно делать висячий ростверк. Нет смысла герметизировать за свои деньги подполье для того, чтобы потом делать в нем продухи для естественной вентиляции. Деревянные половые конструкции бани в обязательном порядке требуют вентиляции, в противном случае небольшой срок их эксплуатации станет для владельцев неприятным сюрпризом.

Видео – Свайно-ростверковый фундамент

Фундамент на буронабивных сваях, с уширением в основании – «пяткой» и висящим над землёй , пользуется популярностью среди участников FORUMHOUSE. Сказывается доступность технологии и возможность самостоятельно изготовления этого типа основания.

Однако, как и при любом строительстве, при возведении такого нужно учитывать определённые особенности. В связи с этим интересен практический опыт и «хитрости» пользователей нашего портала, которые они используют при строительстве такого фундамента.

Vzik Пользователь FORUMHOUSE

Я уже на данном типе фундамента дом из газобетона, баню, беседку, гараж и кирпичный забор. Могу сказать, что при грамотном расчёте и соблюдении технологии возведения, с этим фундаментом не возникает никаких проблем.

Хотя у наших пользователей накоплен большой опыт возведения свайно-ростверкового с уширением в основании сваи, его нельзя считать универсальным решением, подходящим для любого типа грунта и сооружений.

Выбор конструкции , в первую очередь, базироваться на данных геологического исследовании участка. На основании полученных результатов определяется несущая способность грунта, состав почвы, уровень грунтовых вод, наличие просадочных оснований и т.д. После этого, с учётом веса здания и сбором нагрузок, которые фундамент (в данном случае «пятки» свай) должен перераспределить на грунт, выбирается наиболее целесообразный и экономически выгодный тип основания .

Исходя из практического опыта, можно сказать, что свайно-ростверковый фундамент с расширением в основании сваи наиболее востребован на сильно пучинистых грунтах, на участках с большими перепадами высот. В этих условиях применение другого типа основания может оказаться экономически невыгодным из-за большого объёма земляных и бетонных работ.

Также следует помнить о том, что расчёт свайно-ростверкового фундамента не так прост, как может показаться на первый взгляд. При грубом нарушении технологии возведения , без знания типа грунта, уровня залегания подземных вод и т.д. такой фундамент может превратиться в «мину замедленного действия» под домом. Причём, к конечной стоимости свайно-ростверкового фундамента нужно прибавить мероприятия по его утеплению, устройству отмостки, водоотведению поверхностных и грунтовых вод, устройству забирки.

Забирка устраивается по периметру цоколя и закрывает подпольное пространство под домом, чтобы там «не гулял ветер».

Подобный подход позволит понять, выгодно или нет устраивать такой тип фундамента. Свайно-ростверковый фундамент представляет собой «ленту» (ростверк), оторванную от земли, к которой добавлены сваи. Отсюда (на основании расчёта) может оказаться так, что в ряде случаев экономически выгоднее возведение классического малозаглублённого утеплённого ленточного фундамента.

К главным особенностям свайно-ростверкового фундамента, с уширением в основании сваи, относятся:

1. Свая закладывается ниже глубины промерзания (зависит от региона).
2. В нижней части сваи делается уширение – «пятка» с определённым соотношением к диаметру сваи и рассчитанной несущей способностью. Таким образом, свая надёжно «заякоривается» в грунте.
3. Ростверк не должен касаться или лежать на земле.

Вышеперечисленные мероприятия позволяют минимизировать силы морозного пучения.

Vzik Пользователь FOUMHOUSE

Я занимаюсь установкой ворот. В силу моей профессиональной деятельности, мне часто приходится видеть проблемы, которые возникают с опорными столбами въездной группы. Из-за воздействия сил морозного пучения столбы «гуляют», перекашиваются створки ворот, заклиниваются калитки и т.д. Конечно, можно залить монолитную бетонную ленту под всем периметром забора, но это тоже не панацея. Я видел много «порванных» , да и по деньгам этот вариант получается самым затратным.

Опираясь на свои знания и опыт, полученный при строительстве дома, Vzik решил, что и для забора также подойдёт фундамент ТИСЭ. Как показал четырёхлетний опыт эксплуатации тяжёлого кирпичного забора, форумчанин не прогадал. Несмотря на морозы, малоснежные зимы, при которых земля глубоко промерзает, забор как ровно, так и стоит. Ни подвижек фундамента, ни перекосов въездной группы – распашных ворот и калитки – за время эксплуатации не возникло. Тем интереснее конструктив и способ возведения этого фундамента.

К строительству забора Vzik приступил ещё в 2012 году, делая это одновременно с возведением гаража.

На его участке грунт состоит из следующих слоёв:

• «плодородка» - около 20-30 см;
• песок 0.5 м.

Форумчанин советует бурить свайный шурф не вручную, а взять в аренду мотобур со шнеком, диаметром 25 см.

Vzik

Я ещё кода бурил шурфы под фундамент под дом, то понял, что делать это вручную - занятие неблагодарное. Сравните: в первый день два человека смогли сделать «на глине» один шурф диаметром 25 см, глубиной 1.8 м и нижним уширением в 60 см. За 10 дней полностью осилили только 30 свай, а нужно было 50! Решили – дальше будем бурить мотобуром.

После того, как в аренду был взят мотобур, дело пошло веселее. Всего за 2 часа было пробурено 20 подготовительных шурфов глубиной 1.5 м. После этого их углубили до 1.8 м и сделали внизу уширения тисэсовским буром.

Поэтому, когда дело дошло до изготовления шурфов под фундамент для забора, выбор был очевиден – всё бурить только мотобуром. За один день пробурили 50 шурфов на глубину 1.5 метра, после чего их углубили ручным буром до 2 метров и сделали нижнее расширение.

Совет: «пятки» лучше делать непосредственно перед заливкой бетона, иначе они могут осыпаться раньше времени.

При изготовлении данного типа фундамента придерживаемся такой технологии:

1. Т.к. скорость подготовки расширений разбуриваемых ручным методом невысока, нет необходимости заказывать миксер с заводским бетоном. Сваю заливаем бетоном «самомес». В день можно делать по 5 свай. Так и деньги экономятся, и меньше устаёшь.
2. Для сваи диаметром 25 см каркас вяжем из 4-х арматурных прутков диаметром 10-12 мм. В качестве связующего элемента используется сварная металлическая сетка с ячейкой 15х15 см. Такой квадрат хорошо помещается в пробурённое отверстие. Выпуски по 2 см с каждой стороны задают направление для арматурного каркаса и обеспечивают защитный слой бетона.
3. Арматурный каркас можно вязать не вязальной проволокой, а пластиковыми стяжками. Подобный способ хоть и несколько дороже, чем при использовании проволоки, но зато экономиться время и значительно упрощается процесс вязки каркаса. Прочности стяжек достаточно, чтобы арматурный каркас выдержал заливку бетонной смесью и дальнейшее вибрирование. После застывания бетона стяжки уже не несут какой-либо силовой нагрузки.

Vzik

Я у себя на стройке все арматурные каркасы (под дом, забор и т.д.) вязал стяжками, проволоку вообще не использовал. Конечно, если вязать проволокой, это чуть надёжнее, но практика показала, что и пластиковая стяжка вполне справляется с поставленной задачей.

Кстати, при использовании вместо проволоки стяжек, мы получаем ещё один бонус, касающийся именно заливки свай с уширением в нижней части. В чём суть идеи, которую применил пользователь с ником Destructor, хорошо видно на следующих фото.

«Ножки» (в нижней части каркаса) каждого из четырёх арматурных стержней загибаем под углом 90 градусов. Загнутые концы смотрят внутрь каркаса. Вяжем каркас при помощи пластиковых стяжек. Дальше поступаем следующим образом:

• Заливаем немного бетона в «пятку».
• Опускаем каркас в пробурённый шурф.
• Выворачиваем согнутые под углом арматурные стержни «ножки» концами наружу.
• В итоге, концы «раскрытых» арматурных стержней заходят в «пятку», обеспечивая надёжную связь уширения с «телом» сваи после застывания бетона.

Destructor Пользователь FOUMHOUSE

При раскрывании «ножек» арматура хорошо скользит в пластиковой стяжке. Если всё связать проволокой, то и времени больше уходит, и провернуть арматурный стержень будет тяжело.

Чтобы заливка бетона в шурф прошла «без сучка, без задоринки», делаем это так: в пробурённую скважину вставляем специальное приспособление – переставную «горловину», сделанную из свёрнутой в трубу жести и деревянных брусков (можно придумать свой вариант приспособления).

Совет: таких приспособлений лучше иметь несколько, чтобы сразу заливать несколько свай. Снимать их сразу не стоит, т.к. бетон ещё не затвердел. Пусть «горловина» постоит около часа, но и оставлять надолго тоже не надо, иначе их прихватит бетоном, и «горловину» потом не снимешь. После того как сняли «горловину», на оголовок сваи можно надеть пластиковый пакет. Это нужно, чтобы влага не испарялась, и протекал нормальный процесс твердения бетона.

Внутрь «горловины» и шурфа вставляется гильза, свёрнутая из рубероида. Затем опускаем арматурный каркас и заливаем бетон, не забывая его как следует провибрировать, используя для этого вибратор, а не метод «штыкования». Бетонную смесь делаем максимально «жёсткой», т.е. с минимальным количеством воды, необходимой для её затворения.

Бетон не должен быть жидким, т.е. растекаться, как это часто делают новички, считая, что так его проще укладывать. Для улучшения удобоукладываемости «жёсткой» смеси не стесняемся пользоваться пластификаторами.

Используя вибратор с длинной булавой, можно без особых усилий провибрировать и как следует уплотнить даже жёсткий бетон.

Ещё один момент, на который надо обратить внимание. Для изготовления свай часто рекомендуется использовать в качестве опалубки канализационные или асбестовые трубы нужного диаметра. По мнению пользователей нашего портала, наиболее бюджетный и простой способ залить сваю – использовать для этого рубероидную «рубашку». Причём, её можно использовать, даже если требуется залить высокие сваи, которые будут выступать над землёй на 0.5-1 метр и выше.

Oldvist Пользователь FOUMHOUSE

Я заливал сваи в из рубероида. Высота над землёй была 50 см. Диаметр свай - 20 см. Рубероид обмотал скотчем только в двух местах, где свая выступала над землёй. Чтобы сделать из куска рубероида цилиндр, наматывал его на подходящую по диаметру канализационную трубу. Затем опускал их в скважину, а трубу вынимал. Заливал сваю самомесным бетоном. Всё как следует вибрировал, ничего не порвалось и не разошлось.

Если требуется залить сваю более 1 метра над землёй, то можно поступить следующим образом: делаем две рубероидных «рубашки». Сначала заливаем бетон в первую так, чтобы он не дошёл до верхнего края 10 см. Вставляем внутрь первой вторую «рубашку», регулируя необходимый уровень, опуская или поднимая рубероидный цилиндр. Затем заливаем бетон дальше.

BraniganZ Пользователь FOUMHOUSE

Я так заливал сваю высотой от земли в 1.1 метр, ничего не упало.

Интерсен способ изготовления рубероидной «рубашки», предложенный форумчанином с ником face_ltd .

Ростверк — элемент свайного фундамента, служащий для связки свай в единую конструкцию.

Обвязка устраивается для различного вида свайных опор: винтовых, железобетонных, буронабивных.

Основные функции ростверка:

• соединение свай в единую конструкцию;
• равномерное перераспределение нагрузки на сваи;
• увеличение несущей способности фундамента;
• придание дополнительной жесткости основанию;
• предотвращение неравномерной просадки дома;

Устройство ростверка рекомендуется при возведении частных домов и коттеджей независимо от типа грунта. Не целесообразно устраивать ростверк для бревенчатых домов, в которых функцию обвязки будет выполнять нижний венец, и для каркасных домов, где производится нижняя металлическая обвязка. При строительстве коттеджей из штучных материалов на свайном фундаменте монтаж ростверка обязателен. Для легких небольших домиков, хозпостроек, беседок ростверк может являться полноценной наземной частью комбинированного фундамента.

Мнение эксперта

Сергей Федоров

Важно! Многие путают понятия «ленточный фундамент» и «ростверк». По конструкции эти элементы действительно часто очень похожи (особенно монолитные). Однако функции элементов разные: ростверк — перераспределяет и при этом воспринимает часть нагрузок от строения, а ленточный фундамент — опирается на грунт и воспринимает основную часть веса строения.

Преимущества и недостатки свайно-ростверкового фундамента

Свайно-ростверковый фундамент — одно из самых часто применяемых видов основания в частном строительстве. Востребованность конструкции объясняется наличием множества плюсов:

• низкая стоимость и возможность самостоятельного монтажа — главные достоинства, позволяющие уменьшить сметную стоимость строительства;
• универсальность — подходит для всех грунтов, при условии правильного выбора типа свай;
• монтаж можно проводить в любое время года;
• длительный срок эксплуатации, в зависимости от материала свай — от 25 до 100 лет;
• возможность устройства фундамента на участках с перепадами;
• несущая способность до 20 тонн на одну сваю;
• небольшой объем земляных работ и возможность сохранить благоустройство на участке.

Такой тип фундамента отлично подходит в качестве основания для дома из легких пено- и газоблоков, а вот кирпичный дом требует обустройства свайно-монолитного основания, в состав которого тоже входит ростверк.

Ростверковый фундамент имеет свои минусы:

• необходим детальный расчет свайного поля;
• основание требует утепления и гидроизоляции;
• сложность ремонта металлического ростверка.

Необходимость ремонта во многом зависит от правильности выбора свай. Проблемы чаще всего доставляют винтовые опоры, которые подвергаются коррозии и теряют несущую функцию. В этом случае необходима их замена с частичной разборкой ростверка и использованием подпорных стенок.

Виды ростверков на свайные фундаменты по расположению

Существует очень много вариантов устройства ростверка для комбинированного свайного фундамента. При выборе необходимо определиться с тем, каким образом конструкция будет располагаться относительно земли. По этому критерию различают следующие типы ростверков:

1. Висячий или высокий. Расстояние между уровнем земли и нижней частью сооружения составляет не менее 30 см. Подходит для домов на пучинистых, набухающих грунтах, участках с риском подтопления, при высоком уровне подземных вод. Для устройства висячего ростверка необходим сложный расчет несущей способности свай, т.к. именно они будут воспринимать до 70% нагрузки.
2. Повышенный. Подошва сооружения совпадает с нулевой отметкой, а сама конструкция возвышается над нулевым уровнем на 10 см. Устройство такой обвязки возможно только на грунтах с хорошей несущей способностью. Недостаток данного типа — отсутствие воздушной прослойки между ростверкоми почвой, что приводит к повышенным теплопотерям дома. Для минимизации потерь тепла под ростверком производят выемку грунта на 10-15 см, чтобы образовалась воздушная подушка.
3. Мелкозаглубленный. Ростверк на 10-20 см заглублен в землю. Это самый оптимальный вариант, т.к. в этом случае конструкция равномерно распределяет нагрузку на сваи и фундамент. Мелкозаглубленный ростверк можно делать только на стабильных грунтах. Если почвы на участке рыхлые, водянистые, то потребуется подсыпка слоя грунта толщиной 0,5 м, что приводит к удорожанию строительства.
4. Заглубленный. Более половины ростверка находится под землей. Конструкция отличается надежностью, но при ее реализации необходимо проделать большой объем земляных работ. Поэтому такой тип обвязки применяется редко, преимущественно для возведения массивных 2-4-х этажных таунхаусов и коттеджей из кирпича.

Виды ростверков по материалу изготовления

Для изготовления фундамента с ростверком могут применяться металлические балки, деревянный брус или железобетон. Выбор материала для обвязки зависит от типа и массы сооружения, гидрогеологических характеристик почв, финансовых возможностей владельца будущего дома. Рассмотрим основные виды ростверков, выполненных из разных материалов.

Деревянный ростверк для фундамента

Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции». При выполнении деревянной обвязки важно соблюдать следующие правила:

1. Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
2. Использовать такой тип обвязки можно только для легких строений.
3. Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
4. Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
5. Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
6. Доски устанавливаются строго вертикально!
7. После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.

К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.

Металлический ростверк для фундамента

Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.

Размер швеллера зависит от диаметра свай:

• швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
• швеллер 16, 18 и 20 используется для опор 108 и 133 мм.

Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.

Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.

Бетонный ростверк для свайно-ростверкового фундамента

Бетонный ростверк имеет вид железобетонной ленты, которая связывает все сваи по периметру фундамента и вдоль будущих несущих стен. По конструктивному исполнению различают следующие виды ростверков:

• сборный, состоящий из готовых ж/б конструкций, например изделий РС1, РБ и пр.;
• монолитный, заливаемый на участке в подготовленную опалубку.

Сборный ростверк более дорогой, при его устройстве часто возникают трудности со связкой свайной и наземной части фундамента. Поэтому в большинстве случаев для строительства частных домов выбирается монолитная обвязка ленточного типа.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

В Сети часто можно встретить понятие «монолитный ростверк плитного типа». Такое определение ошибочно, т.к. в данном случае речь идет не об обвязке, которая является основной функцией ростверка, а о полноценном свайно-монолитном фундаменте плитного типа. Также важно понимать, что говоря о бетонном ростверке, подразумевается конструкция с армированием, т.е. железобетонная. Ростверк из одного бетона не может использоваться для обвязки, т.к. конструкция должна работать на изгиб, а бетонный раствор без армирования прослужит крайне недолго.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

где: В — ширина ленты;
М — масса дома (материалы + нагрузки);
L — длина ростверка;
R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Длина ростверка — это сумма периметра фундамента и несущих стен. Формула подходит для расчета ширины повышенного и заглубленного основания. Еще один способ вычисления ширины обвязочнойленты без использования формулы: ширина равна диаметру используемых свай плюс 25-35 см. Ширина висячего ростверка определяется в ходе сложных расчетов, которые можно произвести при помощи специальных инженерных программ.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Армирование обвязки необходимо для противостояния изгибающим нагрузкам. Арматура, используемая для армирования должна соответствовать требованиям СП «63.133301.2012». Для определения сечения арматурных стержней рекомендуется воспользоваться таблицей:

Минимальное сечение арматурных стержней

Для армирования необходимо использовать стержни класса А3. Схема армирования подойдет самая простая на 4 или 6 стержней с вертикальными вставками каждые 30-40 см.

Свайно-ростверковый фундамент своими руками

Устройство свайно-ростверкового основания начинается с подготовки участка, которая включает расчистку и создание траншеи для заглубленного ростверка. Следующий шаг — монтаж свайных опор. Технология монтажа свай зависит от их типа. Винтовые сваи вертикально вкручиваются в землю. Для буронабивных опор подготавливается скважина, которая затем бетонируется. После того, как свайное поле готово можно приступать к выполнению ростверковой части фундамента.

Профессиональный строитель. Стаж 18 лет

При самостоятельном замесе бетона важно точно следовать рецептуре для выбранного класса. Например, для приготовления смеси В22,5 (М300) необходимо соблюдать пропорцию цемент/песок/щебень = 1,2/4,4/3, а для соотношения вода/цемент = 0,53…0.55/0,60.

Гидроизоляция свайно-ростверкового фундамента

Основание с ростверками нуждается в гидроизоляции, которая защищает фундамент от влаги. Особенно актуально устройство гидроизоляции для заглубленных свайно-ростверковых фундаментов. Для повышенных ростверков также желательно произвести гидроизоляцию. Различают следующие варианты гидроизоляции:

• обмазочная — обвязка покрывается слоем битумной мастики;
• рулонная — монолитная лента обмазывается тонким слоем мастики, а сверху укладывается рулонная гидроизоляция;
• напыляемая — жидкий состав с водоотталкивающими свойствами (типа «жидкая резина») наносится пульверизатором;
• проникающая – раствор с высокими адгезивными свойствами, которым обрабатывается фундамент для защиты от влаги.

Выбор гидроизоляции зависит от уровня грунтовых вод, типа почв, разновидности ростверка, финансовых возможностей и личных предпочтений владельца. У разных типов гидроизоляции существуют свои достоинства и недостатки, которые рекомендуется учитывать при выборе.

Утепление свайно-ростверкового фундамента

Теплоизоляция ростверка позволяет предотвратить потерю тепла через пол дома. В качестве утеплителей можно использовать:

• пенопласт или экструдированный пенополистирол в плитах;
• напыляемую пенополиуретановую теплоизоляцию.

Применять минеральноватные утеплители для фундамента нельзя, т.к. они активно впитывают влагу и приходят в негодность. Основные параметры, на которые нужно обращать внимание при выборе теплоизолятора фундамента на сваях: теплопроводность — должна быть не менее 0,035 Вт/мк и водопоглощение не более 4%. Также утеплитель должен обладать шумоизолирующими свойствами, быть стойким к грызунам и агрессивным средам. Плиты утеплителя крепятся к верхней и нижней части ростверка при помощи клей и дюбель-гвоздей. Сверху монтируется армирующая сетка и штукатурный слой или другой вид отделки. Для отвода влаги и сохранения герметичности фундамента обязательно нужно сделать отмостку.

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

• висячим (с высоким ростверком),
• с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

• Малое количество земляных работ.
• Меньшая трудоемкость, чем для ленточного фундамента.
• При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
• Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

• необходимость бурения глубоких скважин при установке буронабивных свай,
• необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

• забивные,
• буронабивные,
• винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.
