Начинаем публикацию статей по расчету кирпичных стен. Прежде, чем приступить к расчетам, необходимо собрать нагрузки. На стены здания в пределах каждого этажа действуют нагрузки от вышележащих этажей, нагрузки от плит перекрытия рассматриваемого этажа и собственный вес отдельных участков стен.

Для начала давайте определимся, какие же нагрузки бывают?

Нагрузки бывают:

- нормативные - их значения приведены в СНиП "Нагрузки и воздействия" .

- расчетные - значения расчетных нагрузок определяются путем умножения нормативных на коэффициент надежности по нагрузке (γ ƒ)

Также они классифицируются на:

- постоянные

- временные , которые в свою очередь бывают:

a. длительными

b. кратковременными

c. особыми

К постоянным относится собственный вес конструкций, который находится путем умножения объема на плотность.

К кратковременным относятся нагрузки от людей, снега, ветра (полные значения) и пр.

К длительным - перегородки, оборудование и пр., а также пониженные кратковременные от людей и снега.

В СНиПе указаны дополнительно особые нагрузки, но в данном примере они нас не интересуют.

Давайте для наглядности представим, что нам необходимо произвести сбор нагрузок на стену первого этажа двухэтажного коттеджа. Высота этажа 3м, длина 6м. Перекрытия железобетонные толщиной 220мм. Для упрощения расчетов принимаем плоскую рулонную кровлю.

Для начала произведем подсчет нагрузок на 1 м 2 перекрытия и покрытия и внесем данные в таблицу. Предположим, что пол второго этажа состоит из стяжки, поверх которой уложен ламинат. Покрытие второго этажа состоит из пароизоляции, утеплителя, цементно-песчаной стяжки и трехслойного гидроизоляционного ковра.

Наименование γ ƒ
Покрытие
Собственный вес плиты покрытия 0,22м*1м*1м*2,5 т/м 3
0,55 1,1 0,61
Пароизоляция из 1 слоя рубероида 0,003 1,3 0,004
Утеплитель из керамзита плотностью 400 кг/м 3 , толщина 100мм 0,04 1,3 0,052
0,054 1,3 0,07
Гидроизоляционный ковер из 3 слоев рубероида 0,01 1,3 0,013
Итого постоянная 0,749
Временная для прочих покрытий (таблица 3, п.9, в) 0,05 1,3 0,065
Временная снеговая (в районе III -180 кг/м 2). Внимание! В СНиП Нагрузки и воздействия дана уже расчетная нагрузка. Нормативная нагрузка определяется путем умножения расчетного значения на 0,7. (μ=1) 0,126 1,4 0,18
Итого временная 0,245
0,994
Перекрытие первого этажа

Собственный вес плиты перекрытия 0,22м*1м*1м*2,5 т/м 3

0,55 1,1 0,61
Цементно-песчаная стяжка толщиной 30мм, плотностью 1800 кг/м 3 0,054 1,3 0,07
Ламинат толщиной 10мм + подложка 3мм 0,008 1,2 0,01
Итого постоянная 0,69
Временная для помещений жилых зданий 0,15 1,3 0,2
Итого временная 0,2
0,89

Теперь нам нужно определить грузовую площадь. Чтобы лучше понять, что такое грузовая площадь, посмотрим на картинку ниже.

Если нагрузка собирается для 1 погонного метра стены, то грузовая площадь будет равна произведению 1-го метра на половину расстояния между наружной и внутренней несущей стеной.

Розовым цветом отмечена грузовая площадь для средней стены, а зеленым цветом - для наружных стен.

Таким образом, для рассматриваемого нами участка кладки грузовая площадь будет равна 1м*2м=2м 2

Перемножив грузовую площадь на значения из таблицы, получим нагрузку от перекрытия и покрытия для 1 погонного метра кирпичной кладки.

От покрытия:

Постоянная - 0,749*2=1,498 т

Временная - 0,245*2=0,49 т

Полная P 2 = 0,994*2=1,988 тонны

От перекрытия:

Постоянная - 0,69*2=1,4 т

Временная - 0,2*2=0,4 т

Полная P 1 = 0,89*2=1,8 тонн

Вес 1 погонного метра равен:

G 2 =1*0,25*3*1,8=1,35 т

G п =1*0,25*0,7*1,8=0,315 т

Полная нагрузка, которая действует на 1 пог.м кладки первого этажа составит:

N=G п +P 2 +G 2 +P 1 =0,315+1,988+1,35+1,8=5,5 т

Для дальнейших расчетов нам также понадобится значение длительной продольной силы. Она равна сумме постоянной нагрузки от перекрытий и покрытий, веса вышележащих стен и длительной временной от перекрытий и покрытий. В нашем примере длительную временную мы не рассматривали.

N g =0,315+1,498+1,35+1,4=4,563 т

Теперь, когда все нагрузки собраны, можно приступать к Расчету стены на прочность.

Статья была для Вас полезной?

Оставьте свой отзыв в комментарии

Расчет нагрузки на фундамент – важный этап планирования будущего сооружения. Для этих целей можно использовать калькуляторы, которых с таким функционалом немного и для расчета нужно иметь определенные знания. Чтобы не допустить ошибок, лучше использовать специальные нормативные документы, в которых содержатся все правила расчетов. Дальше мы приведем полезную информацию и покажем понятный пример того, как правильно выполнить сбор нагрузки на свайный фундамент.

Из чего начать расчеты?

Чтобы с точностью выполнить сбор нагрузки, нужно поэтапно рассчитать массу элементов всего сооружения: крыши, стен и перегородок.

Вес крыши

Схема нагрузок снеговой массы на кровлю (равномерное, не симметричное, снеговой мешок)

Если сравнивать с другими частями конструкции, то массу кровли стоит рассчитывать по особому принципу:

  • При исчислении ее площади нельзя брать равное значение размерам дома: она больше него на 50 см с каждой стороны, поэтому к длине и ширине приплюсовывается 1 м.
  • На ее общий вес будут влиять осадки, выводить которые в отдельный пункт не имеет смысла.

Используя винтовые сваи для основания или сооружая столбчатый фундамент, все пытаются отказаться от массивных материалов и поступают правильно: такое основание не способно выдерживать большие нагрузки. Поэтому, как пример, рассмотрим несколько самых используемых материалов:

  • Синтетика. Гибкая кровля может иметь разный вес, но среднее значение равно 25 кг/м2 (при этом минимальное равно 8 кг/м2).
  • Металл. Для расчетов принято использовать показатель в 30 кг/м2. Правда в зависимости от вида покрытия, значение веса может варьироваться.
  • Шифер. Такой материал достаточно тяжелый: 50 кг/м2.
  • Натуральная кровля. Вес 1 м2 будет составлять всего 15 кг, но о долгой службе такого покрытия говорить не приходится.


Масса снега, воздействующего на поверхность крыши, а, следовательно, и на столбчатый свайный фундамент рассчитывается не по средним показателям, а по максимальным для определенного региона.

Вес стен


Если используются винтовые сваи или столбчатый фундамент, то скорее всего дом будет строиться из бруса или по каркасной технологии. Для менее габаритных построек могут применяться и другие материалы.

Вес материалов, которые могут выдержать винтовые сваи:

  • Стеновые панели. В таком случае масса на 1 м2 будет равной 40 кг. Используют для экономии на фундаменте и времени работы.
  • Брус. В среднем вес такого материала 90 кг/м2. Используется очень часто. Здание отлично выдерживает столбчатый фундамент, при сооружении которого использовались винтовые сваи.
  • Кирпич. Такой пример встречается редко, но иногда, в силу острой необходимости, имеет место в строительстве. Как правило, из него сооружают дома в 1 этаж – большего веса сваи выдержать просто не способны.

При расчетах учитывайте, что приведенные выше данные взяты на основе стен в 0.15 м. Имея точную ширину собственных стен не составит труда узнать их вес.

Вес перекрытий


Перед тем, как рассчитать нагрузку на фундамент, нужно учесть и массу перекрытий. Как уже неоднократно говорилось, используя столбчатый опорный элемент или винтовые сваи, пытаются снизить нагрузку на основание. Поэтому при сооружении домов на свайном фундаменте для перекрытий используют:

  • Монолит. Масса: около 500 кг/м2. Применяется исключительно в виде цоколя: прибавляет нагрузки и винтовые элементы могут его не выдержать. Срок службы: более века.
  • Дерево с утеплителем. При использовании в качестве цоколя будет иметь вес в 130 кг/м2, а в качестве перегородки этажей – не больше 80 кг/м2. Этот вариант имеет наилучшие характеристики экологичности, но служит мало.
  • Пустотная плита. Не используются как цоколь (не способны выдержать большую нагрузку). Масса: 300 кг. Такой пример веса для междуэтажного использования достаточно тяжелый, но показатели времени службы (больше полвека) заставляют задуматься.

Если хочется выбрать оптимальный вариант времени службы и прочности, то лучше выбрать пустотную плиту, но это требует дополнительного укрепления основания.

Пример: сбор нагрузки на свайное основание


Изучив необходимую информацию, можно начинать проводить расчеты.

Как пример, возьмем дом с такими характеристиками:

  • Количество этажей: 1.
  • Периметр: 20 на 30 м.
  • Длина перестенков: 22 м.
  • Материал дома: дерево.
  • Материал перекрытий: дерево с утеплителем.
  • Материал кровли: натуральные материалы.
  • Расположение: центральная полоса (100 кг м/2 – макс. масса снега).

Сбор нагрузки начинается с расчета площади стен (Пст). Учтите, что внешние шире внутренних в 3 раза. Поэтому Пст = Пвтс + Пвнс.

Пвнс = Пр х 3 х Вс (периметр х 3 х высота стен). Пвнс = ((20+30) х 2) х 3 х 2.7 = 810 м2.

Пвтс = Дс х Вс (длина стен х высота стен). Пвтс = 22 х 2.7 = 160.38 м2

До = Дс + Пр = 22 +100 = 125 м.

Получив значение площади стен, можно проводить сбор их массы:

Мст = Пст х Мбр – масса бруса = 970.38 х 90 = 87 334.2 кг.


Сбор веса перекрытий аналогичен, только пример расчета подразумевает использование горизонтальных данных:

Мпр = Пвнс х Мвнс + Пвтс х Мвтс = 20 х 30 х 80 + 20 х 30 х 130 = 48 000 + 78 000 = 126 000 кг.

Мкр = Мкм + Мос (вес кровельных материалов + вес осадков)

Мкм = (а + 1) х (в + 1) х 15 = 21 х 31 х 15 = 9 765 кг.

Мос = (а + 1) х (в + 1) х 100 = 21 х 32 х 100 = 67 200 кг.

Мкр = 9 765 + 67 200 = 76 965 кг.

Теперь можно узнать общий вес дома:

Мд = Мст + Мпр + Мкр = 87 334.2 + 126 000 + 76 965 = 290 299,2 кг.

Расчет соответствия фундамента массе сооружения


Используя значение массы всего дома, следует узнать, смогут ли винтовые сваи выдержать его массу.

Возьмем уровень сопротивления сухой глины из таблицы ниже. Он равен 25 000 кг/м2.

Сопротивление суглинистых грунтов

Вес бетона для свай постоянный – 2400 кг/м3.

Вес наших опор: 2.5 м. Диаметр: 0.5 м.

Измеряем площадь соприкосновения с грунтом:

3.14 х 0.05 = 0.157 м2. Переводим в объем и получаем 0.314 м3

Мопоры = 0.314 х 2400 = 753.6 кг

Будет установлена 1 опора на каждый метр длины (До х 1 = 125 опор)

М всех опор = 125 х 753.6 = 94 200 кг

Вес дома с основанием = 94 200 + 290 299,2 = 384 499.2


Площадь всех опор 125 х 0.314 = 39.25 м2, что позволяет выдерживать массу сооружения = 39.25 х 25 000 (сопротивление глины) = 981 250.

Из приведенного примера получается, что расчет нагрузки на основание дал понять о неверном выборе высоты погружения и диаметра свай. Основание способно выдерживать дом с массой в 2.5 раза больше. Чтобы найти оптимальные данные, нужно провести сбор нагрузки еще раз, предварительно уменьшив длину и диаметр свай.

Как видите, выполнить расчет нагрузки на фундамент и рассчитать соответствие запланированного основания достаточно просто, особенной если речь идет об использовании свайных элементов. Но такое основание лучше использовать только для возведения легких сооружений.

Расчет нагрузки для фундамента из винтовых свай обновлено: Февраль 26, 2018 автором: zoomfund

Расчет нагрузки на фундамент необходим для правильного выбора его геометрических размеров и площади подошвы фундамента. В конечном итоге, от правильного расчета фундамента зависит прочность и долговечность всего здания. Расчет сводится к определению нагрузки на квадратный метр грунта и сравнению его с допустимыми значениями.

Для расчета необходимо знать:

  • Регион, в котором строится здание;
  • Тип почвы и глубину залегания грунтовых вод;
  • Материал, из которого будут выполнены конструктивные элементы здания;
  • Планировку здания, этажность, тип кровли.

Исходя из требуемых данных, расчет фундамента или его окончательная проверка производится после проектирования строения.

Попробуем рассчитать нагрузку на фундамент для одноэтажного дома, выполненного из полнотелого кирпича сплошной кладки, с толщиной стен 40 см. Габариты дома – 10х8 метров. Перекрытие подвального помещения – железобетонные плиты, перекрытие 1 этажа – деревянное по стальным балкам. Крыша двускатная, покрытая металлочерепицей, с уклоном 25 градусов. Регион – Подмосковье, тип грунта – влажные суглинки с коэффициентом пористости 0,5. Фундамент выполняется из мелкозернистого бетона, толщина стенки фундамента для расчета равна толщине стены.

Определение глубины заложения фундамента

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Определяем глубину промерзания грунта по таблице 1. Для Москвы она составляет 140 см. По таблице 2 находим тип почвы – суглинки. Глубина заложения должна быть не менее расчетной глубины промерзания. Исходя из этого глубина заложения фундамента для дома выбирается 1,4 метра.

Расчет нагрузки кровли

Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.

Таблица 3 – Удельный вес разных видов кровли

Справочная таблица — Удельный вес разных видов кровли

  1. Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м 2 .
  2. Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
  3. Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м 2 .
  4. Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м 2 .
  5. Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м 2 .

Расчет снеговой нагрузки

Снеговая нагрузка передается на фундамент через кровлю и стены, поэтому нагружены оказываются те же стороны фундамента, что и при расчете крыши. Вычисляется площадь снежного покрова, равная площади крыши. Полученное значение делят на площадь нагруженных сторон фундамента и умножают на удельную снеговую нагрузку, определенную по карте.

Таблица — расчет снеговой нагрузки на фундамент

  1. Длина ската для крыши с уклоном в 25 градусов равна (8/2)/cos25° = 4,4 м.
  2. Площадь крыши равна длине конька умноженной на длину ската (4,4·10)·2=88 м 2 .
  3. Снеговая нагрузка для Подмосковья по карте равна 126 кг/м 2 . Умножаем ее на площадь крыши и делим на площадь нагруженной части фундамента 88·126/8=1386 кг/м 2 .

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

Таблица 4 – Удельный вес перекрытий

  1. Площадь перекрытий равна площади дома – 80 м 2 . В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
  2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
  3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
  4. Суммируем их и находим нагрузку на 1 м 2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м 2 .

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица 5 – Удельный вес материалов стен

Таблица — Удельный вес стен

  1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м 2 .
  2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м 3 .
  3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5: 43,2·1800=77760 кг.
  4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м 2 .
  5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м 2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

Таблица 6 – Удельная плотность материалов фундамента

Таблица — удельная плотность материало для грунта

  1. Площадь фундамента – 14,4 м 2 , глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м 3 .
  2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
  3. Нагрузка на грунт: 36360/14,4=2525 кг/м 2 .

Расчет общей нагрузки на 1 м 2 грунта

Результаты предыдущих расчетов суммируются, при этом вычисляется максимальная нагрузка на фундамент, которая будет больше для тех его сторон, на которые опирается крыша.

Условное расчетное сопротивление грунта R 0 определяют по таблицам СНиП 2.02.01-83 «Основания зданий и сооружений».

  1. Суммируем вес крыши, снеговую нагрузку, вес перекрытий и стен, а также фундамента на грунт: 300+1386+7000+5400+2525=16 611 кг/м 2 =17 т/м 2 .
  2. Определяем условное расчетное сопротивление грунта по таблицам СНиП 2.02.01-83. Для влажных суглинков с коэффициентом пористости 0,5 R 0 составляет 2,5 кг/см 2 , или 25 т/м 2 .

Из расчета видно, что нагрузка на грунт находится в пределах допустимой.

Расчет ленточного фундамента состоит из двух основных этапов – сбора нагрузок и определения несущей способности грунта. Соотношение нагрузки на фундамент к несущей способности грунта определит требуемую ширину ленты.

Толщина стеновой части принимается в зависимости от конструктива наружных стен. Армирование обычно назначается конструктивно (от четырех стержней Ф10мм для одноэтажных газоблочных/каркасных и до шести продольных стержней Ф12мм для кирпичных зданий в два этажа с мансардой). Расчет диаметров и количества арматурных стержней выполняется только для сложных геологических условий.

Абсолютное большинство он-лайновых калькуляторов фундаментов позволяют всего лишь определить требуемое количество бетона, арматуры и опалубки при заранее известных габаритных параметрах фундамента. Немногие калькуляторы могут похвастаться сбором нагрузок и/или определением несущей способности грунта. К сожалению, алгоритмы работы таких калькуляторов не всегда известны, а интерфейсы зачастую непонятны.

Точный результат можно получить с помощью методики расчёта, изложенный в строительных нормах и правилах. Например, СП 20.13330.2011 «Нагрузки и воздействия», СП 22.13330.2011 «Основания зданий и сооружений». С помощью первого документа будем собирать нагрузки, второго – определять несущую способность грунта. Эти своды правил представляют собой актуализированные (обновленные) редакции старых советских СНиПов.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

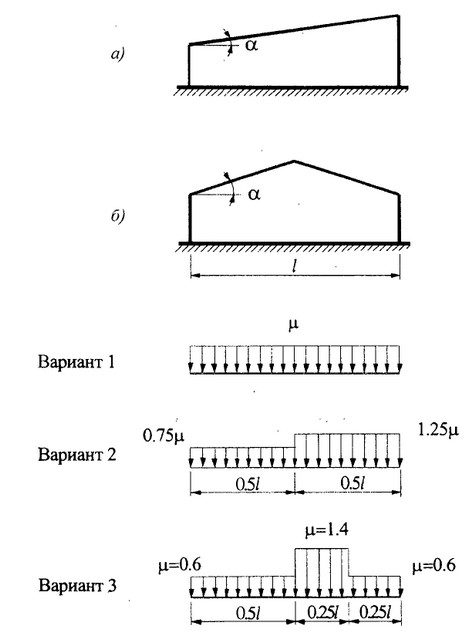

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчёт несущей способности грунта

Для расчёта несущей способности грунта понадобятся физико-механические характеристики инженерно-геологических элементов (ИГЭ), формирующих грунтовый массив участка строительства. Эти данные берутся из отчета об инженерно-геологических изысканиях. Оплата такого отчёта зачастую окупается сторицей, особенно это касается неблагоприятных грунтовых условий.

Среднее давление под подошвой фундамента не должно превышать расчётное сопротивление основания, определяемого по формуле:

Для этой формулы существует ряд ограничений по глубине заложения фундаментов, их размеров и т.д. Более подробная информация изложена в разделе 5 СП 22.13330.2011. Ещё раз подчеркнем, что для применения данной расчётной методики необходим отчет об инженерно-геологических изысканиях.

В остальных случаях с некоторой степенью приближенности можно воспользоваться усредненными значениями в зависимости от типов ИГЭ (супеси, суглинки, глины и т.п.), приведенными в СП 22.133330.2011:

В рамках примера зададимся суглинистым грунтом с коэффициентом пористости 0,7 при значении числа пластичности 0,5 – при интерполяции это даст значение R=215кПа или 2,15кг/см2. Самостоятельно определить пористость и число пластичности очень сложно, для приблизительной оценки стоит оплатить взятие хотя бы одного образца грунта со дна траншеи специалистом лаборатории, выполняющей изыскания. В общем и целом для суглинистых грунтов (самый распространенный тип) чем выше влажность, тем выше значение числа пластичности. Чем легче грунт уплотняется, тем выше коэффициент пористости.

Определение требуемой ширины подошвы («подушки») ленточного фундамента

Требуемая ширина подошвы определяется отношением расчетного сопротивления основания к линейно распределенной нагрузке.

Ранее мы определили погонную нагрузку, действующую в уровне подошвы фундамента – 7925кг/м. Принятое сопротивление грунта у нас составило 2,15кг/см2. Приведём нагрузку в те же единицы измерения (метры в сантиметры): 7925кг/м=79,25кг/см.

Ширина подошвы ленточного фундамента составит: (79,25кг/см) / (2,15 кг/см2)=36,86см.

Ширину фундамента обычно принимают кратной 10см, то есть округляем в большую сторону до 40см. Полученная ширина фундамента характерна для легких домов, возводимых на достаточно плотных суглинистых грунтах. Однако по конструктивным соображениям в некоторых случаях фундамент делают шире. Например, стена будет облицовываться фасадным кирпичом с утеплением толщиной 50мм. Требуемая толщина цокольной части стены составит 40см газобетона + 12см облицовки + 5см утеплителя = 57см. Газобетонную кладку на 3-5см можно «свесить» по внутренней грани стены, что позволит уменьшить толщину цокольной части стены. Ширина подошвы должна быть не менее этой толщины.

Осадка фундамента

Ещё одной жестко нормируемой величиной при расчёте ленточного фундамента является его осадка. Её определяют методом элементарного суммирования, для которого вновь понадобятся данные из отчета об инженерно-геологических изысканиях.

Исходя из опыта строительства и проектирования известно, что для инженерно-геологических условий, характерных отсутствием грунтов с модулем деформации менее 10МПа, слабых подстилающих слоев, макропористых ИГЭ, ряда специфичных грунтов, то есть при относительно благоприятных условиях расчёт осадки не приводит к необходимости увеличения ширины подошвы фундамента после расчёта по несущей способности. Запас по расчётной осадке по отношению к максимально допустимой обычно получается в несколько раз. Для более сложных геологических условий расчёт и проектирование фундаментов должен выполняться квалифицированным специалистом после проведения инженерных изысканий.

Заключение

Расчёт ленточного фундамента выполняется согласно действующим строительным нормам и правилам, в первую очередь СП 22.13330.2011. Точный расчёт фундамента по несущей способности и его осадки невозможен без отчета об инженерно-геологических изысканиях.

Приближенным образом требуемая ширина ленточного фундамента может быть определена на основании усредненных показателей несущей способности тех или иных видов грунтов, приведенных в СП 22.13330.2011. Расчёт осадки обычно не показателен для простых, однородных геологических условий в рамках «частного» строительства (легких строений малой этажности).

Принятие решения о самостоятельном, приближенном, неквалифицированном расчёте ширины подошвы ленточного фундамента владельцем будущего строения неоспоримым образом возлагает всю возможную ответственность на него же.

Целесообразность применения он-лайн калькуляторов вызывает обоснованные сомнения. Правильный результат можно получить, используя методики расчёта, приведенные в нормах и справочной литературе. Готовые калькуляторы лучше применять для подсчета требуемого количества материалов, а не для определения ширины подошвы фундамента.

Точный расчет ленточного фундамент не так уж прост и требует наличия данных по грунтам, на которые он опирается, в виде отчета по инженерно-геологическим изысканиям. Заказ и оплата изысканий, а также кропотливый расчет окупятся сторицей правильно рассчитанным фундаментом, на который не будут потрачены лишние деньги, но который выдержит соответствующие нагрузки и не приведет к развитию недопустимых деформаций здания.

Сбор нагрузок на фундамент предлагается оформить в виде таблиц по нижеприведенным формам.

Таблица 9

Постоянные нормативные нагрузки

Таблица 10

Временные нормативные нагрузки

Определяем грузовую площадь (см. рис.11 б):

А = 2,8 ·2,53 = 7,1 м 2 ,

где: 2,53 - расстояние между осями,

2,8 - половина расстояния в чистоте между стенами.

Нормативные нагрузки на 2,53 м длины фундамента на уровне спланированной отметки земли (кН):

Таблица 11

Постоянные нагрузки

№ п\п Наименование нагрузки Расчет нагрузки Величина нагрузки кН
Вес покрытия 2,54*7,1 18,03
Вес чердачного покрытия с утеплителем 3,8*7,1 26,98
Вес n междуэтажных перекрытий 3,6*7,1* n 25,56 * n
Вес перегородок на n этажах 1*7,1* n 7,1 * n
Вес карниза и стены выше чердачного перекрытия (Нормативная нагрузка на карниз + толщина стены *высота * нормативная нагрузка кирпичной кладки) * расстояние между осями оконных проемов (2+0,64*1,4*18)*2,53 45,86
Вес цоколя и стены первого этажа за вычетом веса оконных проемов на длине, равной расстоянию между осями оконных проемов Толщина стены первого этажа *(высота цоколя и первого этажа * расстояние между осями оконных проемов – высота оконного проема * длина оконного проема) * нормативная нагрузка кирпичной кладки 0,64* [(2,5+2,5)*2,53 - 1,51*2,1]*18 109,19
Вес стены со второго этажа и выше за вычетом веса оконных проемов Толщина стены * (высота этажа * расстояние между осями оконных проемов - высота оконного проема * длина оконного проема) * количество этажей * нормативная нагрузка кладки 0,64* [ (2,5*2,53-1,51*2,1)*n*18 = 0,64 *3,155*n*18 36,34*n
Вес от лоджий 10,6*n 10,6*n
∑ (кН)


Таблица 12

Временные нагрузки

Нормативное усилие на обрезе фундамента от вышележащих конструкций N о II определяется как сумма постоянной и временной нагрузок.

Фундамент передает усилия от веса вышележащих конструкций и воспринимаемых ими нагрузок на основание. Прочность конструкций наземной части зданий обеспечивается прочностью и долговечностью фундамента, его устойчивостью, наличием конструктивных мероприятий, ограничивающих осадки основания в пределах, допустимых СНиП 2.02.01-83, экономичной и целесообразной формой и конструкцией фундаментов.

Проектирование фундамента заключается в выборе его типа, размеров и способов устройства. Для этого необходимо определить: материал и конструкцию фундамента; глубину его заложения; давление под подошвой фундамента; осадки фундамента и способ выполнения работ по подземной части зданий. Кроме того, следует проверить устойчивость фундамента.
