Свайно-ростверковый фундамент: плюсы и минусы, виды и монтаж ростверка. Ростверк что это такое, и какие виды его бывают Метров в производстве ростверка применяют

Многие из тех, кто строил свой фундамент, слышали такое слово, как ростверк. Особенно это касается тех, кто возводил столбчатые или свайные основания. Но о том, что это за ростверк, и зачем он нужен, знают немногие. И это не мудрено, ведь много терминов в строительстве имеет народные аналоги или вовсе не рассматриваются как отдельный элемент.

Ну, построили стены внутри траншеи, ну, усилили досками для их удержания, какая разница, что это называется опалубкой и ребрами жесткости! Так и здесь: получается, что все видели ростверковый фундамент, но мало кто знает, что он так называется.

На самом деле все просто. Ростверк — это горизонтальный элемент свайных и столбчатых оснований. Собственно, он и связывает эти самые сваи и столбы воедино. Кроме того, он же равномерно распределяет нагрузку на каждый из этих элементов. Как видите, все легко и понятно.

С понятием разобрались. А ведь это — еще не все. На самом деле ростверки бывают разными, в зависимости от разных критериев. То есть, как видите, говорить есть о чем. Именно этим мы и займемся далее.

Виды ростверка

Что такое фундамент с ростверком, вы уже знаете. Теперь расскажем о разновидностях. Итак, ростверки делятся:

1. По материалу. Этот критерий делит их на бетонные и железобетонные, металлические, деревянные.
2. По типу конструкции. Здесь выделяют такие виды, как монолитные, сборные и, можно сказать, комбинированные (или сборно — монолитные).
3. По месту нахождения относительно почвы. В этом плане конструкции разделяются на незаглубленные и заглубленные, а также висячие.

Так выглядят виды ростверков в целом. Пришло время разобраться подробнее с каждым из них.

По типу выбранного материала

Технология устройства ростверков напрямую зависит от выбранного материала. Впрочем, не стоит сразу выбирать дерево из — за легкости в возведении, ведь для того, чтобы правильно определиться, нужно учитывать разные факторы, такие как, например, конструкция здания и нагрузка на основание.

В зависимости от материала бывают такие виды ростверка:

Железобетонные

Сочетает в себе бетон и арматурные прутья, которые не дают конструкции изгибаться. На ЖБ ростверках часто строят здания из кирпича или блоков.

Как бетон, так и арматура подбираются согласно необходимым расчётам. Важно, чтобы прутья не выходили наружу, иначе им грозит коррозия.

Для этого сверху концов стержней заливается дополнительный бетонный слой в 2 — 3 см.

Подобный подход имеет множество преимуществ. Конструкция из железобетона очень прочная, надежная, не боится агрессивного воздействия окружающей среды. Также её можно выполнить самостоятельно. Правда, потратить на железобетонный ростверк придётся, немало средств, хотя немалую роль здесь играет конструкционный тип (об этом мы тоже скажем). Но в определённых случаях это — правильное решение, ведь на других дом просто не устоит.

Металлические

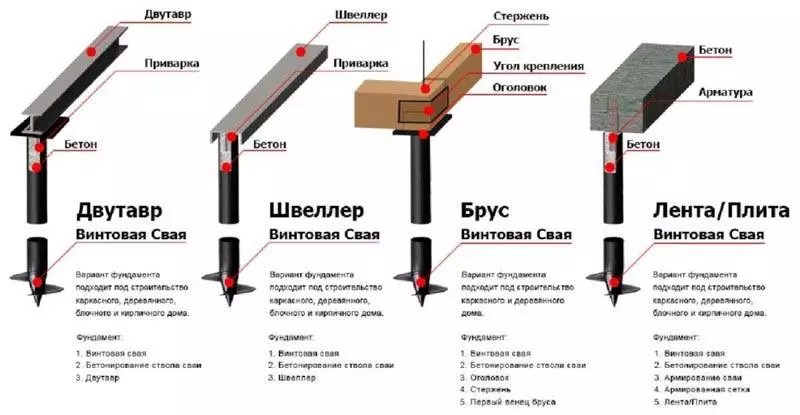

Обычно его выполняют на стальных Делается такой ростверк из двутавра или швеллера. И тот, и другой материал выпускается в разных видах.

В случае со швеллером это не имеет большого значения. Вся разница состоит в гранях полок: они могут быть параллельными или с внутренним уклоном. И те, и другие подходят для ростверка.

С двутавром всё немного сложнее. Здесь нужно обращать внимание на две вещи. Первая — это буквенная маркировка. Кроме того, важны и цифры, стоящие после букв: чем она больше, чем толще у двутавра стенки. Та цифра, которая стоит перед буквами, обозначает высоту профиля.

Свайно — ростверковый фундамент из металла отличается прочностью и жёсткостью . Хорошо, если сваи металлические, поскольку тогда профиль просто приваривается. А вот с бетоном задача усложняется. Правда, металл имеет свойство поддаваться коррозии, из — за чего требуются дополнительные мероприятия. К тому же, без техники здесь не обойтись;

Ленточный ростверк из бетона и арматуры предпочтительнее, чем металлический, поскольку его можно сделать собственноручно, не привлекая техники.

Деревянные

Эта конструкция встречается нечасто. Дело в том, что такой ростверк предназначен только для деревянных построек. Кирпичные, бетонные или блочные он просто не выдержит.

Поэтому такое применение можно встретить, например, в частных домах из дерева, банях, хозяйственных постройках.

Что такое деревянный ростверк? По сути, это — лёгкая конструкция из бруса, которую, наверное, проще всего создать самостоятельно. Также в качестве материала подходит и бревно, которое отёсывается с нижней части. Сваи в этом случае часто также бывают выполнены из дерева. Но это — необязательное условие.

Свайные конструкции могут быть и бетонными. А вот гидроизоляция и антисептические пропитки являются обязательными условиями, поскольку дерево хорошо поддаётся различным негативным процессам, таким как гниение или грибок. Хорошо защищённый деревянный ростверк может получиться созданным не только с минимальными усилиями, но и небольшими затратами, ведь брус и болты (или кронштейны) стоят меньше, чем бетон, арматура или швеллер.

Часто для гидроизоляции приобретают толь, который уступает в эффективности, из — за чего устарел, но, в то же время, стоит дешево. Есть и более качественные аналоги, такие как рубероид, гидроизол и линокром.

Бетонные

Много говорить про конструктивные особенности здесь вряд ли нужно, поскольку этот тип мало чем отличается от ЖБ конструкций. Единственное, что бетонный без арматурный ростверк не имеет металлического компонента. Почему, наверное, всем понятно: на прутья не нужно выделять дополнительные средства, да и вязать каркас тоже.

Но вот проблема: всю нагрузку на себя принимает бетон. На сжатие у него достаточная прочность, а вот на изгиб — нет. Для этого в железобетонном аналоге и предусматривается арматура. И в том, и в другом случаях формируют, как правило, ленточный ростверк. Бетонируется он так, чтобы в нём были утоплены оголовки свай на дециметр (то есть, 10 см). Наиболее распространён этот вариант в одноэтажных зданиях; при этом фундамент имеет довольно много опор.

Видео

Полезное видео про устройство свайных фундаментов.

По типу конструкции

Ростверковый фундамент имеет свои особенности. Конструкция, распределяющая нагрузку, может быть собрана несколькими способами. По этой классификации ростверк бывает:

• Монолитным.
• Сборным.
• Сборно — монолитным.

Каждый из этих типов имеет некоторые особенности, а также материалы. Впрочем, обо всём — по порядку.

Монолитный

Эта конструкция создаётся из бетона. Устройство ростверков такого типа заключается в заливке бетона и создании цельной площади, которая соединяет оголовки столбов или свай.

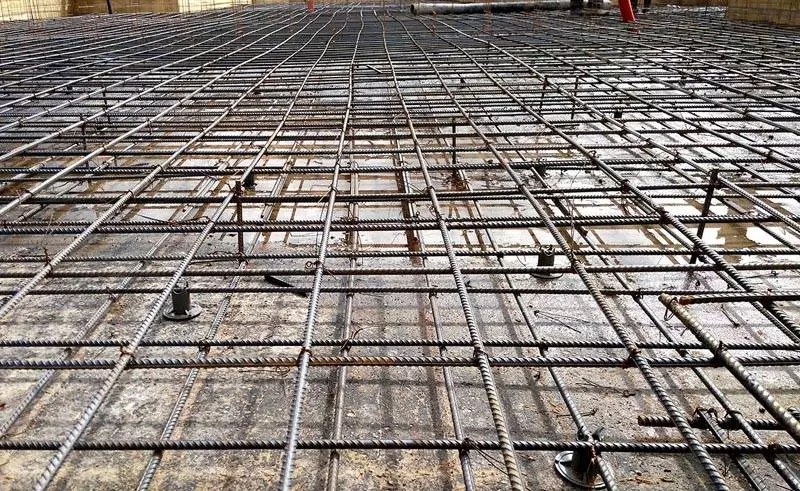

Монолиты бывают двух видов: ленточными и плитными. В первом случае создаётся лента, которая идёт од одной сваи к другой.

Именно таким образом и делается большинство монолитных ростверков. Второй тип подразумевает создание плиты, соединяющей все оголовки сразу.

В этом случае нужно выложить намного больше средств для бетона (и арматуры, если она предусматривается). Поэтому такие ростверки делаются нечасто. Но, если наблюдаются плохие геологические условия, то такой вариант незаменим.

Сборный

Как Вы уже, наверное, догадались, в этом случае ростверк собирают. В качестве материалов здесь выступают

С одной стороны, такая конструкция проще, ведь то, как правильно сделать сборный ростверк, знают многие, в то время как строить опалубку на верхней части основания и вязать арматуру умеют далеко не все.

А с другой стороны конструирование из блоков подразумевает использование техники для разгрузки деталей и погрузки их на столбы и сваи. Поэтому, задумываясь, какой выбрать вариант (монолитный или сборный), многие выбирают первый.

Сборно — монолитный

А вот это решение уже не такое простое, и в частном строительстве к нему практически не прибегают. Что это такое, эти гибридные ростверки? На самом деле, они действительно сочетают в себе два предыдущих способа. Конструкция строится из сборных элементов, которые производят на заводе. Для сборки в одно целое в них предусмотрены специальные замки и шпоночные соединения.

Далее швы заливаются бетоном, и получается одна целостная лента. Таким образом достигаются такие размеры ростверка, на котором можно возводить промышленные и жилые здания. Именно там он и применяется. В частном строительстве такой вариант не используется, поскольку он — слишком дорогой, возводится только с помощью тяжёлой строительной техники, а также требует высокой точности во время сборки.

По месту расположения относительно почвы

С тем, что такое ростверк свайного и столбчатого фундамента, мы уже большей степенью разобрались. Впереди ещё один критерий, который тоже их разделяет — расположение. Да, высота ростверка над грунтом или её отсутствие — тоже важный момент. По нему конструкции разделяют на:

1. Незаглубленные (или повышенные);
2. Заглубленные.
3. Висячие.

Теперь, когда мы ознакомились с видами, рассмотрим их подробнее.

Незаглубленный (повышенный)

Такую конструкцию сооружают на уровне почвы. Для этого сначала снимается слой грунта до нужной глубины.

Затем создаётся песчаная или гравийная , которая спасает бетон (или другой материал) от пучений, а также отводит от него влагу.

Устройство ростверка позволяет сделать подвал или цокольный этаж. Именно этот вариант используется, пожалуй, чаще остальных.

Если учесть, что этот вид применяется чаще всего, то выходит, что одним из наиболее встречающихся является железобетонный ленточный вариант.

Заглубленный

В этом случае конструкция находится в грунте, ниже его уровня. Для обустройства ростверка выкапывается траншея по сваям (так, чтобы оголовки торчали из грунта).

При различных ливнях и паводках дом вряд ли подтопит, поскольку вся вода, скорее всего, пройдёт под полом. Также проветриваемое пространство создаёт прохладу в летнее время. Но вот зимой из — за отсутствия неподвижной воздушной подушки пол будет холодным, поэтому стоит позаботиться о его утеплении. Также не предусматривается возможность возведение подвала или цокольного этажа; но, если эти помещения вы не собираетесь строить, то об этом недостатке можно забыть.

Высокие ростверки могут возвышаться до двух метров над уровнем грунта. Таким образом можно защитить себя от паводков капитально. Да и вид с такого дома тоже может улучшиться, хотя не во всех случаях (смотря что за ним находится).

Преимущества и недостатки

Почему же вообще создают такие основания? Дело в том, что у такого решение есть много сильных сторон. Вот они:

1. Свайно — ростверковый тип характеризуется хорошей несущей способностью.
2. Такой вариант может обойтись дешевле других.
3. Во многих случаях монтаж простой; многие конструкции вполне можно создать самостоятельно и без привлечения техники.
4. Подготовка места не отличается масштабностью; например, не нужно выравнивать грунт.
5. Основание можно сделать на склоне.

Недостатки при этом тоже есть, но они не так страшны как кажутся. Рассмотрим и их:

1. Если Вы хотите соорудить подвал, этот фундамент не подойдет.
2. Нужно всё точно рассчитать, что многим, конечно, не под силу. Впрочем, это касается свай.
3. В некоторых случаях без техники не обойтись (хотя это касается только некоторых видов).
4. Если конструкция заглублена в грунт, её может разорвать пучением. Хотя этот недостаток легко обойти, и далее вы поймёте, как.

Как видите, свайное основание имеет свою популярность. А оно, в свою очередь, подразумевает наличие соединительного элемента, который нужно правильно соорудить, учитывая подбор материала и типа конструкции. Впрочем, расскажем обо всем по порядку.

В заключение

Таким образом мы узнали самые главные понятия ростверков. Конечно, о них можно говорить намного дольше, но это — тема далеко не одной статьи. А пока, в рамках этой, озвучим важные моменты:

1. Во время проектирования нужно учесть множество факторов , чтобы выбрать правильно все составляющие. Так, деревянный ростверк не подбирается для кирпичных зданий, лента не обязательно выдержит нагрузки так хорошо, как плита, а деформация заглубленной конструкции иногда приводит вплоть до вырывания свай;
2. Расчет ростверка должен быть точным. Особенно это касается сборно-монолитных конструкций. Впрочем, и подбор материала должен быть также произведён правильно. Например, недостаточная толщина двутавра может привести к сложным, а то и непоправимым последствиям;
3. Необходимо правильно защитить материал. Так, ростверк металлический поддаётся коррозии, деревянный — гниению, а заглубленный бетон будет впитывать влагу из грунта;
4. Не стоит пренебрегать геологическими проблемами. Если грунтовые воды находятся высоко, а местность часто страдает от паводков, есть смысл сделать высокий ростверк.

Придерживаясь этих и других правил, можно создать отличный крепкий фундамент который будет надёжно удерживать ваш дом. Помните об этом, чтобы не вложить средства впустую и не подвергнуть опасности себя и других.

Вконтакте

В общем понятии этого слова. Вместо этого по периметру и под будущими стенами вбиваются сваи на определенную глубину. Но иногда возникает опасность того, что они начнут «гулять» при осадке грунта. Как же защититься от этой проблемы? На такой случай уже давно изобретен способ, который поможет избежать этой беды, и известен он как ростверк. Что это такое, как его выполнить и насколько сложна подобная работа – именно в этих вопросах сегодня мы и будем разбираться. И начнем, конечно же, с общей информации.

Читайте в статье

Ростверк – что это такое и для чего он предназначен

Для начала имеет смысл понять, что такое ростверк, что конкретно вкладывается в это понятие. По сути, это специальная обвязка вбитых или вкрученных свай фундамента, которая может быть выполнена из любого материала. Но, например, для он совершенно не обязателен. В подобных сооружениях его роль на себя берет нижний венец бревен.

Нужно отметить, что прочность свайного фундамента с ростверком в разы выше, чем при его отсутствии. Иногда бывает, что без него вообще обойтись нельзя. Интересно то, что многие занимаясь строительством на участке и изготавливая ростверк на даже не подозревают о том, как это называется.

При этом одни придумывают такой работе свои названия, а другие и вовсе причисляют это к фундаменту или к самой постройке. А между тем это отдельный промежуточный и конструкционно необходимый этап. А после, если спросить, как выполнялась работа, они могут даже удивиться: «Ростверковый фундамент? Что это такое вообще? У меня обычные сваи». Надеемся, что после сегодняшнего обзора у наших читателей таких ситуаций не будет.

Из какого материала можно сделать ростверк для свайного фундамента

Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера , а также от грунта, на котором оно будет находиться. Он может быть:

• Металлическим – применяются различные тавровые и двутавровые балки;
• Деревянным – это может быть или бревна;
• Бетонный или железобетонный – для этого делается опалубка, которая и заливается раствором.

Разберем эти виды более детально.

Изготовление свайного фундамента с монолитным ростверком и его особенности

Сам монолитный ростверк может быть двух разновидностей:

• – такой свяжет единым основанием все сваи фундамента;
• – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.

Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.

Важная информация! Надежность и качество готового ростверка будет зависеть от правильности составленного проекта с распределением последующей нагрузки, выбора типа конструкции и монтажа опалубки. Те же факторы влияют и на расход бетона.

Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.

Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН). Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.

Статья по теме:

Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок

Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента

Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.

Важный совет! Ростверк из бруса необходимо как можно тщательнее пропитать специальным составом, предотвращающим гниение и защищающим от плесени, грибка и насекомых. В наше время на прилавках строительных магазинов ассортимент подобных товаров достаточно велик. В крайнем случае можно воспользоваться обычной олифой. Помните, что от качества обработки зависит срок службы фундамента, а значит и всего строения в целом.

Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и . При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными. Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но или дома в один этаж такого ростверка будет вполне достаточно.

Металлическое основание для строений – в каком случае подойдет подобный материал?

Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.

Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки ,ведь от качества шва тоже многое зависит.

Важно! Сварочные швы требуют особой и более тщательной обработки. Они подвержены коррозии больше, чем остальные части ростверка.

Типы ростверка, их назначение и возможность применения в различных ситуациях

О типах монолитного ростверка мы уже упоминали в общих чертах. А сейчас пришло время поговорить об этом более подробно. Возможно, именно эта информация поможет домашнему мастеру решить для себя основной вопрос – с чего начать устройство фундамента.

Устройство ленточного фундамента с ростверком – нюансы выполнения работ

Начнем с того, что если предполагается , то и сваи под него будут забиваться или вкручиваться в грунт по-особому. И этому есть свое объяснение. Дело в том, что шаг свай в ленточном ростверке должен быть несколько меньше, чем это допускается в плитном.

Важная информация! Чем чаще будут расположены опоры свайного фундамента с ленточным ростверком, тем лучше, однако излишне частить тоже не стоит. Фанатизм в этом деле ни к чему.

Нужно понимать, что расстояние между сваями будет зависеть в большей мере от грунта. Ведь по законам физики, чем меньшее количество свай будет расположено под ростверком, тем большее давление на них будет оказывать сооружение. Так же при заливке свай (если выбран буронабивной вариант) необходимо помнить об – этот этап обязателен.

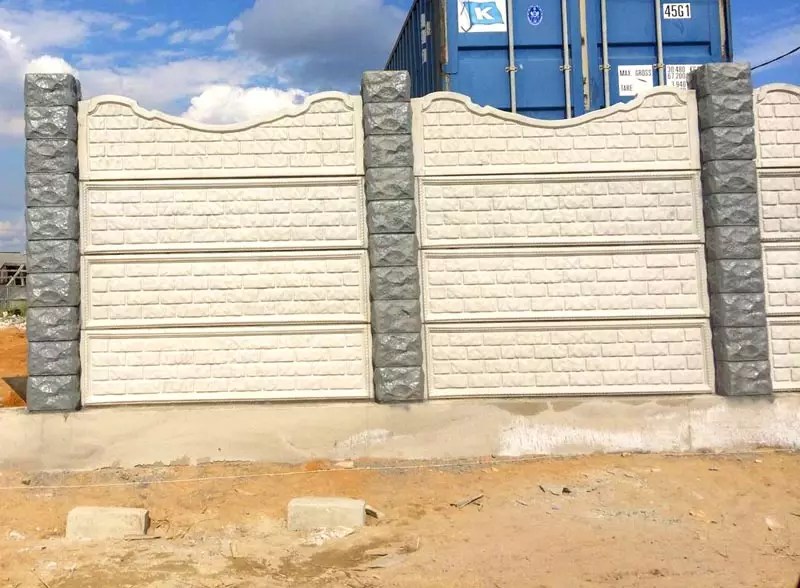

Ростверк для забора – каким образом выполняются работы по его выполнению

Ростверк для никаких сложностей в устройстве не предполагает. Он может быть как монолитным, так и деревянным или металлическим. Основная задача здесь – рассчитать установку свай таким образом, чтобы одна из них обязательно находилась под опорой , без которых его не построить. Например, если решено, что одна секция будет длиной в 3 м, а при этом ростверк изготавливается из бруса, имеет смысл забивать сваи через каждые полтора метра. А при двухметровых секциях промежуточные точки опоры могут и не потребоваться. Но это, если не планируются бетонные секции, которые весят достаточно много. В этом случае ростверк под лучше сделать из металла или монолита.

Свайный куст – что это и какой ростверк для него нужен

Говоря простым языком, куст – это несколько свай, объединенных одним ростверком. Для примера можно взять тот же , который проходит через заболоченную местность с неустойчивым грунтом. Тогда, в некоторых местах сваи могут «поплыть». Остается одно – использовать свайный куст.

Для того, чтобы воплотить это в жизнь, не нужно в неустойчивом месте устанавливать одну сваю, как она шла по проекту прямого забора. Тут следует действовать немного иначе. Размечаем в этом месте равнобедренный треугольник со сторонами по 0.5 м (к примеру) с таким расчетом, чтобы центр его оказался именно на прямой линии . После этого загоняем 3 сваи по углам и объединяем их ростверком. Конечно, работы добавляется, но и прочность такой конструкции будет в разы выше. Таким образом столбчатый фундамент с ростверком для свайного куста будет намного устойчивее к движению грунта, а значит и надежнее.

Различия свайно-ростверковых фундаментов по типу устройства подземных опор

По типу свай различают следующие технологии фундаментов:

• Буронабивной ростверк;
• Фундамент на .

Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента. Именно на этом сейчас мы и остановимся подробнее.

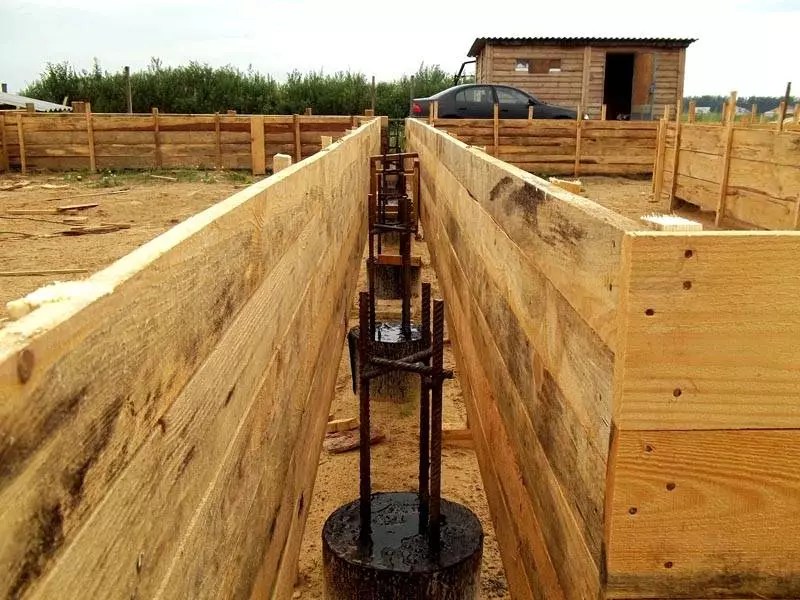

Технология буронабивных свай с ростверком и как все сделать своими руками

Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.

О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.

Ростверк на винтовых сваях – его плюсы и минусы

Есть и более простой способ, нежели бурение скважин и . Если планируется постройка обычной , то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.

После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.

Важная информация! На свайно-винтовой ростверк нельзя ставить высокие постройки в 2-3 этажа, особенно при условии неустойчивого грунта.

Статья по теме:

Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.

Основные размеры ростверков – каким образом различаются их габариты

Начиная эту непростую тему, можно сказать, что подробная информация по правилам расчета высоты ростверковых фундаментов, а также и других габаритов обычному обывателю вряд ли пригодится. Дело в том, что даже зная все необходимые для вычислений формулы, человеку, не связанному с , высчитать все правильно вряд ли удастся. Именно поэтому попробуем обрисовать такую тему, как размеры ростверка свайного фундамента, как можно проще и в общих чертах.

Попробуем понять, каким образом будет распределяться нагрузка после полного завершения строительства здания. Если обратиться к точным наукам, то при правильном возведении сооружения нагрузка должна равномерно распределиться по ростверку, который (в свою очередь) раскидает ее на все задействованные сваи. Но при этом следует понимать, что, если в сооружении присутствуют вертикальные несущие балки, они должны находиться непосредственно над сваей. В этом случае нагрузка распределится так, что не самый мощный ростверк ее с легкостью выдержит. Специалисты же свободно могут рассчитать, какие размеры необходимы свайному фундаменту в разрезе по всем габаритам.

Важный совет! Вполне можно обойтись без помощи инженеров в подобной работе при условии, что производится строительство бани, добротного сарая или складского помещения. Если же планируется постройка капитального дома, то лучше привлечь профессионалов.

Чем различаются серии свайных ростверков: наиболее известные их производители

В принципе, есть возможность приобрести готовые ростверки, но здесь необходимо изучить довольно много документации. Дело в том, что серий ростверков достаточно много, и каждая отличается друг от друга прочностью, размерами, стойкостью к коррозии и еще множеством параметров.

Самым известным производителем ЖБИ ростверков от 35 тонн является российская компания «ООО СК ПромТехСтрой». Но такие большие ростверки ими выполняются только на заказ. Для менее габаритных предварительная договоренность не требуется, они всегда есть в наличии. Что же касается производства ЖБИ ростверков от 50 тонн, то заказать подобные можно в ООО ДСК «Ростверк», и обойдется это в довольно кругленькую сумму.

Но для личного строительства на участке требуются много меньшие габариты, а потому стоит рассмотреть серии ростверков на российских рынках, которые можно приобрести практически в каждом городе.

Получается, что приобрести подобные изделия не сложно. Но при этом стоит понимать, что без подъемного крана в этом случае не обойтись, а это еще одна статья расходов. Типовые ростверки для свайных фундаментов, которые были представлены, не являются полным ассортиментом компаний, занимающихся их изготовлением. Эти серии приведены для того, чтобы в общих чертах понять стоимость на готовую продукцию и сравнить затраты (при планировании собственноручного изготовления ростверка).

Устройство свайного ростверка: основные положения и правила

Согласно требованиям, ростверком можно считать и бетонную , а потому и ее нельзя оставить без внимания. Подобный свайно-ростверковый фундамент устроен таким образом, что опалубка устанавливается лишь по боковым стенкам. Нижнюю же ее часть заменяет грунт.

Важный совет! Если планируется извлечение боковых стенок опалубки после высыхания ростверка, то их следует промазать специальными составами. Если нет возможности приобрести подобные смеси, возможно использование вместо них обычного солидола.

Примерно рассчитать свайный фундамент с ростверком можно и самостоятельно, но (как уже говорилось) для этого делать не стоит, если нет подобного опыта. Хозяйственные сооружения под этот запрет не попадают. Соблюдение и исполнение ростверка по схеме является обязательным, даже малейшее отступление от размеров не допускается.

Теперь что касается расстояний между сваями. Можно долго его высчитывать или делать как можно меньшим (что будет неправильно), но есть и еще один вариант. Согласно СНиП, расстояние между сваями в ростверке должно составлять не менее метра. Если планируется постройка сооружения без проекта, для страховки можно устанавливать сваи на расстоянии 1 м одна от другой или чуть шире, в зависимости от несущих вертикальных балок.

Совет! Зная по проекту величины стен, крыши, материал, который будет использоваться при строительстве и объем ростверка, рассчитать нагрузку, которую должен будет выдержать фундамент будет несложно. Для этого нужно всего лишь воспользоваться калькулятором, представленным ниже.

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами. О том, как не ошибиться с монтажом ростверка, смотрите в этом видео:

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.

Что такое ростверк в строительстве

Среди различных типов фундаментов широко используется ростверковый. Ростверк - это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя , объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.

Главное назначение силовой обвязки:

• обеспечение фиксированного положения фундаментных опор;
• равномерное распределение передаваемых зданием нагрузок на колонны.
• формирование надежной опорной поверхности для возведения стен и перегородок.

Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.

Ростверковая основа обладает комплексом серьезных преимуществ:

• позволяет осуществлять строительство зданий на проблемных грунтах;
• обеспечивает устойчивость строений;
• не требует выполнения трудоемких земляных мероприятий;
• не зависит от глубины расположения водоносных слоев.

Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:

• сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
• необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.

Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.

Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:

• уровню расположения;
• используемому для постройки материалу;
• конструктивным особенностям.

Остановимся детально на особенностях каждой разновидности ростверка.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

• висящий фундаментный пояс;
• возвышающийся ростверк;
• мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

• соорудить возвышающуюся ростверковую основу на проблемных грунтах;
• исключить влияние сил морозного пучения почвы;
• избежать развития сырости за счет вентиляции пространства под постройкой;
• сохранить положение фундаментных опор при подвижках слоев грунта.

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

• увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
• необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
• повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно , чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Она выполняет важные задачи:

• предотвращает отрицательное влияние морозного пучения грунта;
• не позволяет скапливаться талой воде и осадкам под ростверковой основой;
• герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

1. Подготовку приямка, расположенного между опорными колоннами.
2. Выравнивание основы траншеи.
3. Подсыпку гравийной подушки.
4. Монтаж щитовой опалубки.
5. Сборку и установку арматурной решетки.
6. Заливку бетонного раствора.

Бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

• бетон, усиленный арматурной решеткой;
• металлопрокат различного сечения;
• высушенная и обработанная древесина;
• марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

Монолитный железобетонный ростверк

По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

• повышенной нагрузочной способностью;
• продолжительным периодом эксплуатации;
• высоким уровнем надежности;
• достаточной жесткостью;
• способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

1. Нарезку заготовок из швеллера или двутавра.
2. Установка профильного проката на торцы колон.
3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

• тщательно высушите материал;
• пропитайте древесину антисептиками;
• гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Бетонный ростверк

Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

• сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
• цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
• комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.

Ростверк собой представляет горизонтальную часть свайного или столбчатого фундамента. Она помогает, всем отдельным сваи собираться в одну единую конструкцию. Ростверк снимает со стен все нагрузки равномерно, передает их на сваи, а потом на грунт.

Отметим, что ростверк не давит на грунт, а только способствует правильному распределению нагрузки. Ростверк требует наличие гидроизоляции, чтобы служить максимально надежно и эффективно. Ростверк, как правило, имеет вид балки или плит. Они выполняются в таком виде, чтобы максимум прочно объединять оголовки столбов.

Определение

Ростверк, как уже отметили, является верхней частью фундамента свайного или столбчатого вида. Если выполнен из монолитного ростверка, то получается , что является очень распространенным и одним из самых долговечных видов. Ростверк главным образом помогает объединять все существующие сваи в одно целое. Отметим, что нагрузку он просто направляет, а не распределяет на сваи.

Установка ростверка собой представляет достаточно ответственную процедуру, однако, если внимательно изучить все особенности, то с такой задачей можно справляться даже самостоятельно.

Область применения

Область применения ростверки очень большая. Как уже отметили, его применяют при создании столбчатых или свайных фундаментов, а, как известно, более чем 80 процентов строительных участков нашей страны строятся на основе столбчатого фундамента.

Соответственно, их применяют также при возведении стальных конструкций, так как такие конструкции возводятся на основе свайного фундамента. Ростверк часто применяют во время строительных работ деревянных, . Их используют также при строительстве тяжелых конструкций, так как в таком случае ростверк помогает правильно направлять нагрузку.

Функции

Те конструкции, которые помогают сделать отдельные сваи одним единым, считаются ростверками. Основная функция этих строительных конструкций является равномерное перераспределение нагрузки постройки на грунт или на сваи. Ростверк помогает сделать постройки более надежным, жестким и долговечным.

Правильное возведение ростверк зависит от некоторых важных факторов, которые нужно учитывать при строительстве. Только при соблюдении необходимых норм можно добиться эффективного результата и правильного выполнения всех функций ростверк.

Виды ростверка

Внутрь постройки нужно оббивать пергамином. Делать обивку нужно для того, чтобы в дальнейшем бетон не стал прилипать к опалубке. В конце внутри опалубки начинаем устанавливать каркас из арматуры. Когда уже все выполнено, можно заливать бетонный раствор. Таким образом, необходимо строить конструкцию ростверк других видов.

Стоимость строительства ростверка

Перед тем, как приступить к заливке фундамента, необходимо заранее делать все расчеты, и узнать стоимость ростверки. Окончательная стоимость такой постройки в основном зависит от выбранного вида фундамента и от применяемых материалов. Как уже отметили, некоторые виды ростверк обойдутся дороже. Однако если выбрать деревянный вид ростверк, то можно обойтись без особых затрат.

Оптимальным можно считать также стоимость свайного фундамента с летним ростверком. Если вы не сможете рассчитать, сколько вам нужно потратить для получения надежного ростверка и долговечного фундамента, тогда лучше посоветоваться со специалистом. В среднем, стоимость строительства обойдется в 2000-3000 рублей за метр.

Из чего складывается

Окончательная цена , как правило, складывается из составленного проекта, из сметы, а также из стоимости свай, транспорта и погружения. Выбранные материалы и проделанные работы также влияют на окончательную стоимость ростверки. Иногда ростверку строят с помощью специальной техники. В таких случаях строительство фундамента будет стоить дороже. Однако, самыми главными составляющими затрат, все же, считаются выбранные материалы и рабочий труд.

Как же осуществить предварительные расчеты нагрузки, перед тем как начать заниматься устройством ростверк. Отметим, что нагрузка складывается из веса фундамента и из сооружения. Необходимо учитывать стены, окна, двери, перекрытия, лестницы и все что может оставить нагрузку на фундамент.

Рассчитать нагрузки можно также следующим образом: например, нормативный вес применяемых материалов нужно помножить на количество материала. Если считать нагрузки всех величин, то можно получить окончательное количество нагрузок на фундамент. Расчет количество свай также играет значительную роль при определении окончательного количества нагрузок.

Если вы не разбираетесь в устройстве ростверк и не умеете правильно рассчитать нагрузки, тогда вам лучше всего обратиться к помощи профессионалов. С помощью профессиональных мастеров можно все расчеты сделать правильно и в результате получить качественный, долговечный и прочный фундамент.
