Долговечность каждой постройки напрямую зависит от прочности основания под ней. Но всегда ли оправдано устройство массивной сплошной ленты фундамента, если планируется возведение легкой деревянной или каркасной постройки? Все чаще в этом случае монтируют менее затратный и вполне выдерживающий предполагаемую нагрузку столбчатый фундамент. Опорные столбы делают из различных материалов, применяя разные способы и технологии. Дальше речь пойдет об основании постройки, выполненной бетонными столбами.
Особенности столбчатого основания
Такой фундамент напоминает свайный, с той разницей, что готовые сваи вбиваются (ввинчиваются) в грунт, а столбы выливаются или выкладываются на месте в приготовленных углублениях. Основание, выполненное таким способом, гораздо удешевляет работу и делает ее менее трудоемкой.
Однако устройство столбчатого фундамента подходит не всегда. Если масса надземной части здания значительна (стены выполнены кирпичом, бетоном, шлакоблоком или другим тяжелым стройматериалом), предполагается большая площадь опоры на грунт. В этом случае лучше предпочесть сооружение заглубленного или мелкозаглубленного (в зависимости от структуры почвы) ленточного основания с достаточной площадью подошвы.
Если же дом предполагается возводить из легких стройматериалов (дерево, пенобетон, материалы для каркасного строительства), столбчатого фундамента, вернее площади его опоры на грунт, хватает.
Важно! Площадь подошвы столбчатого фундамента также рассчитывается. Регулируется этот показатель количеством вертикальных опор и их собственной поперечной площадью.
Симбиозом между ленточным вариантом устройства основания дома и столбчатым, является столбчато-ростверковый фундамент, когда вертикальные опоры дополнительно усиливаются и связываются между собой мелкозаглубленной железобетонной лентой. Так делают не только для усиления столбов, но и в тех ситуациях, когда обычное мелкозаглубленное ленточное основание постройки может быть ненадежно из-за рыхлых или склонных к пучению грунтов на участке. В этом случае столбы, опираясь подошвой на более глубокие и надежные грунтовые пласты, выполняют функцию свай, укрепляющих основную ленту.
Преимущества и недостатки фундамента из столбов
Устройство бетонных свай имеет ряд очевидных преимуществ, таких как:
- сравнительно небольшой расход материалов;
- намного меньшая трудоемкость (в сравнении с ленточным основанием);
- большая эффективность и прочность в заболоченных, рыхлых грунтах и склонных к пучению;
- возможность комбинировать с другими фундаментными конструкциями.
Однако есть и недостатки, ограничивающие устройство столбчатого фундамента в некоторых случаях:
- нельзя сооружать в случае большой предполагаемой нагрузки на основу (тяжелые строения);
- невозможность устройства подвального помещения;
- неустойчивость к горизонтальным подвижкам грунтовых пластов;
- пустота под базовым перекрытием (для его закрытия сооружается забирка по периметру основания).
То есть устройство фундаментной конструкции из столбов, в том числе бетонных, допустимо не всегда, а только лишь при определенных условиях. Однако, с учетом тенденции к ускоренному строительству построек из легких материалов, сооружение недорогих оснований из столбов становится с каждым годом актуальней.
Принципы расчета столбчатого фундамента
Устройство такого основания под постройку также требует проведения расчетов. Необходимо рассчитывать количество опорных столбов, их расположение и суммарную площадь опоры на грунт.
Располагаются опоры по такому принципу. Обязательно столбы должны быть под углами постройки и местами, где к внешним стенам примыкают простенки. Расположение остальных столбов зависит от проведенных расчетов нагрузки на основание. Однако, вне зависимости от рассчитанной площади подошвы, расстояние между соседними опорами не должно превышать 2-2,5 м (в зависимости от выбранной конструкции ростверка). Минимальным целесообразным расстоянием между столбами считают 1 м.
Если расчет необходимой суммарной площади подошвы фундамента показывает необходимость еще уменьшать дистанцию между опорными конструкциями, значит, столбчатое основание может оказаться неэффективным для массы данной постройки. В этом случае лучше остановиться на устройстве ленточной основы под постройку или ее комбинации со столбами или сваями (если тип грунта не позволяет залить простую мелкозаглубленную бетонную ленту).
Способы заливки бетонных столбов
Прежде, чем приступить к устройству бетонных фундаментных опор, производится разметка участка под строительство согласно проекту. С помощью натянутых нитей формируются наружные контуры и прямые углы. Если планируется устройство столбчато-ростверкового основания, нитями отбивается и внутренний периметр, соответствующий краю траншеи, после чего последняя роется на расчетную глубину.
Наиболее распространенным способом устройства столбов является заливка бетона в заранее приготовленные формы. Процесс выглядит следующим образом.
- По периметру будущего основания постройки отмечаются места установки опор согласно проведенным расчетам.
- Ручным буром готовятся углубления. Их глубина зависит от степени промерзания грунта в регионе и уровня залегания устойчивых грунтовых пластов. Даже если стабильный грунт лежит неглубоко, подошва столбы делается ниже уровня промерзания на 15-25 см. Диаметр опор должен соответствовать рассчитанной площади каждого столба.
- Из рулонного гидроизоляционного материала (рубероид, гидроизол) формируется цилиндр (2 слоя), на 3-4 см уже приготовленного углубления. Продольный стык закрепляется скотчем, ним же делается несколько фиксирующих стежек вокруг приготовленного цилиндра.
- Форма под заливку бетона помещается в углубление, на дно насыпается песчано-гравийная подушка. Сваривается или скручивается вязальной проволокой армирующая конструкция, сформированная из нескольких металлических стержней. Одна арматура, обычно центральная, делается длиннее других на 30-40 см, чтобы выступала за оголовок цилиндра. Она будет связываться в одну конструкцию с армирующим каркасом бетонной ленты.
- Сформированная из гидроизоляционного материала труба постепенно заполняется жидким бетоном. Цементный раствор желательно послойно утрясать вибрационным приспособлением. Верхние края залитых столбов должны располагаться в одной горизонтали, для чего перед заливкой трубы выставляют с помощью водного (лазерного) уровня. Залитым столбам дают выстояться до полного схватывания бетона, после чего переходят к устройству ростверка.
Выше описан самый распространенный способ устройства опор. Как вариант часто используют готовые трубы (канализационные из ПВХ) или выкладывают столбы из готовых бетонных блоков. Второй способ более трудоемкий, так как приходится под каждый столб готовить углубление рытьем. При большой глубине размещения подошвы столба это очень неудобно.

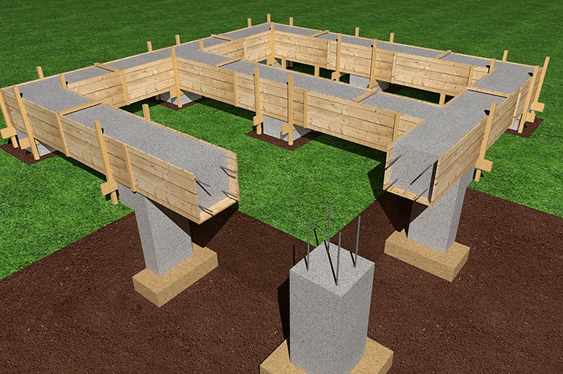

Варианты устройства ростверков
Одним из вариантов является заливка мелкозаглубленного бетонного фундамента, связанного и опирающегося на столбчатые опоры. Для его заливки роется траншея (как описано выше) и устанавливается вертикальная деревянная опалубка по периметру будущей постройки и под внутренние простенки.
Перед заливкой ленты обязательно формируется армирующая конструкция, которая связывается с выступающей арматурой столбов. Так получается монолитное сооружение, где поверхностно устроенная бетонная лента опирается на сформированные столбы. Этим достигаются такие цели:
- удешевление конструкции (по сравнению с устройством заглубленной ленты);
- достаточная прочность основания;
- сплошная основа под возведение стен (нет необходимости делать забирку между опорами).
После армирования полость опалубки заливается бетоном, при отвердении которого деревянная ограждающая конструкция разбирается. Прежде, чем начинать возведение стеновых конструкций, бетону дают набрать прочность (созреть), после чего делается гидроизоляция фундаментной поверхности.
Вторым вариантом ростверка является монтаж деревянных бревен (брусьев) поверх столбов. Такая конструкция готовится под легкие постройки каркасного, каркасно-щитового типа или деревянные дома. В этом случае между низом дома и поверхностью грунта образуется пустое пространство. В целях защиты нижних конструкций от погодных влияний и для улучшения общего вида постройки между опорами делается забирка, - ограждение, закрывающее пространство между поверхностью грунта и низом стен.
Варианты устройства забирки
Сейчас ограждение пространства между столбами фундамента делают несколькими способами с применением различных материалов. Для зашивки цоколя между столбами под деревянным домом чаще используют древесину. Также в качестве стройматериала используют:
- кирпич (кладка);
- бетон (заливка с армированием);
- листовые материалы (профлист, плоский шифер, плотные утеплители (экструзионный пенополистирол).
Особенность сооружения забирки в том, что конструкция не должна быть жестко связана с фундаментными опорами и иметь вентиляционные отверстия. Первое условие соблюдается для того, чтобы ограждающая конструкция не разрушалась при возможной осадке фундамента и подвижках грунта. Вентиляционные отверстия не дают в пространстве под постройкой скапливаться избыточной влаге, пагубно влияющей на строительные конструкции.Один из наиболее популярных вариантов, - деревянная забирка делается так.
- Между столбами по периметру роется траншея около 30 см глубиной в самой низкой точке грунта. Дно рва подсыпается щебенкой с песком и на сформированную подушку после ее трамбовки и выравнивания укладывается брус (бревно). Второй брус крепится к низу стены постройки по периметру.
- К брусьям вертикально крепятся доски и защищаются гидроизоляционным материалом снизу до уровня грунта. После траншея засыпается щебенкой или керамзитом и сверху бетонируется.
- Надземная часть дощатой забирки обрабатывается и красится или обшивается каким-либо наружным отделочным материалом. Если предполагается обшивка, доски крепятся не всплошную, а с определенным шагом, формируя обрешетку для фиксации отделочного материала.
Столбчатый фундамент из бетонных опор обходится владельцам примерно вполовину дешевле ленточного основания, даже учитывая необходимость устройства забирки. По прочности же основа постройки, выполненная столбами, не уступает залитой всплошную железобетонной ленте.
Не столь сложный в возведении, недорогой, а главное прочный и долговечный столбчатый фундамент своими руками можно возвести под здание любого типа. Обычно, конечно такое решение предусматривается под небольшие постройки из дерева, каркасные дома или же пеноблочные. Но тем не менее иногда встречается и при возведении довольно массивных кирпичных конструкций. В особенности такое встречается при необходимости довольно глубокой закладки основания, что в случае с обойдется минимум в 1,5-2 раза дороже.
В некоторых случаях, для довольно скромной легкой постройки становится своеобразным синонимом фразы – «ненужная роскошь». И в действительности это так, поскольку стоит достаточно дорого, а в большинстве случаев можно обустроить столбчатый фундамент, который будет не менее прочным и долговечным.
Для начала необходимо разобраться, что же собой представляет столбчатый фундамент. Сам по себе он является опорами, которые значительно углублены в поверхность грунта, и несколько выступают над землей. Следует отметить и то, что в обязательном порядке верхний уровень должен быть идеально одинаковым у всех опор. Кроме того обязательным условием становиться оборудование ростверка, который способствует равномерному распределению нагрузки.
Следует отметить достаточно обширную вариацию используемых материалов при выполнении столбов, такими могут стать:
- Дерево
- Бетон
- Асбестоцемент
- Бутовый камень
- Кирпич
- Металл
Рассмотрим более подробно каждый из видов.
Деревянные столбы для фундамента
Сегодня такой материал как дерево, довольно редко можно встретить в использовании для изготовления столбчатого фундамент, что обусловлено его низкой долговечностью.
В частности, применение он находит при обустройстве небольших деревянных построек или при возведении террас. При этом диаметр каждого столба должен быть 15-20 сантиметров. Дополнительно каждая опора перед погружением в грунт обрабатывается защитными составами, которые способствуют усилению сопротивления влаге, коррозии и горению. Также предусматривается и дополнительная гидроизоляция материала, для нее довольно часто применяются мастики на битумной основе.

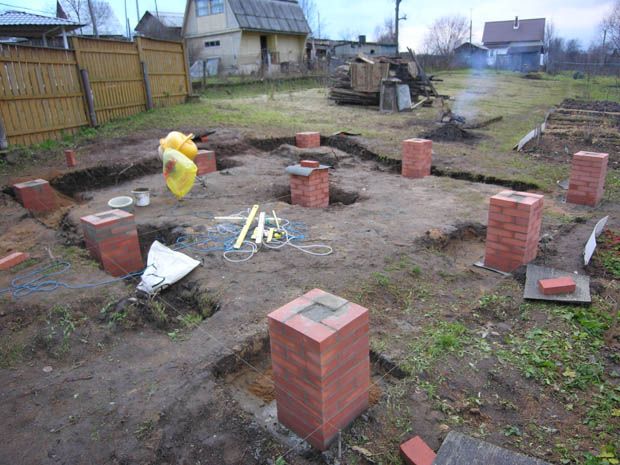

Столбчатый фундамент из кирпича
Следующим типом становится обустройство опорных столбов из кирпича. В частности, широкое применение находит кирпич-железняк.
Из такого материала обустраиваются незаглубленные и мелкозагрлубленные фундаменты, которые эксплуатируются при возведении легких зданий на грунтах твердых пород. Обязательным условием становится выполнение столбов шириной не менее 38 сантиметров (сам столбик выполняется квадратной формы).
Бетонные армированные столбы
Такой вариант становится наиболее распространенным при обустройстве столбчатого фундамента, что обуславливается его надежностью. При рассмотрении типа таких столбов, следует отметить, что они могут представлять собой как монолитные конструкции, так и выполнятся из уже подготовленных бетонных блоков. Ширина такого столба обустраивается не менее 40 сантиметров.
Трубные столбы
И последним вариантом становятся столбы, выполненные из металлических или асбестоцементных труб. В большей части сами трубы в данной ситуации играют роль несъёмной опалубки. Поскольку внутренняя часть армируется, после чего заливается бетоном.
Глубина заложения столбчатого фундамента
Сам расчет глубины заложения зависит непосредственно от типа почвы, кроме то и уровня ее промерзания. Таким образом можно разделить ее на два вида:
- Мелкозаглубленный, глубина заложения которого составляет 40 сантиметров.
- Заглубленный, который погружается в почву на 20-25 сантиметров ниже уровня промерзания.
Следует заметить тот факт, что заглубленный фундамент довольно часто используется в местности, где уровень промерзания грунта достигает двух метров, поскольку предусмотрение других типов фундаментов в данной ситуации не представляется возможной. В таком случае стандартным образом обустраивается столбчатый фундамент с заложением на 15-25 сантиметров ниже уровня промерзания.
При этом следует учитывать и оптимальное расстояние между опорами, которое также зависит от особенностей грунта, и составляет от одного до двух с половиной метров.
Ростверк
Рассматривая обустройства ростверка, которое проводится после полноценного устройства опор, в случае с использованием бетона, то строга через месяц, после завершения работ по заливанию. Следует отметить что используется для него или деревянные брусы, или же металлические, которые в последующем будут выступать как закладной винец.
Довольно часто в последнее время встречается и монолитный бетонный ростверк, который заливается поверх столбов в деревянную опалубку.
Сам по себе ростверк столбчатого фундамента можетбыть двух типов:
- Низкий, т.е. располагаться непосредственно на грунте.
- Высокий, который выступает над уровнем земли минимум на 35 сантиметров.
Обустройство подвальных помещений
Также довольно важным фактором становится, в свою очередь недостатком становится отсутствие возможности обустройства подвальных помещений. В некоторых отдельных случаях предусматриваются забирки между столбами для организации ограждения пространства. Выполняются они из кирпича, при это довольно важным условием становится отсутствие соединения с несущими конструкциями, во избежание повреждения их целостности.
Также необходимо обустраивать качественную изоляцию и вентиляцию, для проветривания подвального помещения. Но такое выполнение возможно только в индивидуальных случаях, поскольку довольно часто возведения строений на такого типа фундаменте проводится с поднятием постройки на высоту 1-2 метра.
Расчет столбчатого фундамента, схемы и чертежи
Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.

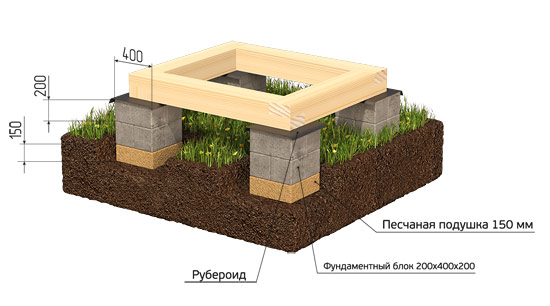

Примерная схема столбчатого фундамента выглядит следующим образом:
Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.
Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.
Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.
Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента
Опорно-столбчатый фундамент своими руками: пошаговая инструкция
Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.
Вся работа делиться на несколько этапов, среди которых:
- Проведение земляных работ.
- Возведение столбов фундамента.
- Обустройство ростверка.
Перейдем непосредственно к началу работ.
Земляные работы
Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.
Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка.
Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания.
Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.
После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.
Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.
Возведение столбчатого фундамента
Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.
Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.
Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.
После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.
Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:
- Труба опускается в подготовленную скважину, после чего заливается бетоном.
- Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
- Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.
Обустройство ростверка
Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.
Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.
Столбчатый фундамент своими руками: видео-инструкция
Заключение
Следует в первую очередь отметить значительную экономию при возведении фундамента такого типа. Поскольку вы сможете за несколько дней выполнить его самостоятельно, на что понадобиться меньше материалов, чем при возведении других типов фундаментов. Кроме того, нет необходимости нанимать строительные бригады.
Небольшой совет, постройку лучше закончить до начала морозов, или же предусматривать бетонные плиты, поскольку оставлять фундамент на зиму ненагруженным недопустимо. Это может повлечь за собой выталкивание столбов из грунта, в следствии чего, фундамент необходимо будет полностью переделывать.
Что касается построек, то такого типа фундамент подойдет для постройки гаражей, террас, небольших и легких домов. На этом все, также вы можете ознакомиться с технологией возведения других фундаментов, и разобраться с их видами в других наших статьях.
Фундамент, являясь основанием и частью искусственного сооружения, должен оптимально взаимодействовать с природным образованием – грунтом. Что дает, возведенный столбчатый фундамент своими руками, в этом отношении? Многое: сокращаются материальные, финансовые и временные затраты, а главное – обеспечивается лучшая работа с грунтом, который глубоко промерзает, склонен к пучинистости, недостаточно устойчив (конечно, при наличии ростверка).
Главным элементом столбчатого фундамента являются опоры, устанавливаемые в точках сосредоточения нагрузок. Это обычно углы здания, несущие стены, различные колонны. Он оптимален для , из пеноблоков, СИП панелей и других легких материалов.
Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.
Столбчатый фундамент своими руками лучше подходит:
- для постройки не тяжелого строения без цоколя;
- к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
- когда нужна меньшая осадка, нежели допускает ;
- при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;
Минимальное сечение столбов определяется материалом, из которого они изготовлены:
- бетонные и бутобетонные – 0,4 м;
- каменные – 0,6 м;
- кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
- бутовые – 0,4 м.
Достоинства и недостатки столбчатых оснований
Столбчатый фундамент своими руками обладает следующими плюсами:
- экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
- материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
- возводятся вдвойне быстрее;
- надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
- простотой технологии возведения;
- не обязательно нивелирование участка;
- малым объемом гидроизоляционных мероприятий;
- если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.
Они обладают следующими недостатками:
- затруднительно строительство дома с подвалом;
- конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
- вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
- применимы только под нетяжелые строения.
Разрушение столбчатого фундамента из-за боковых нагрузок.
Из чего делается столбчатое основание
Как сделать столбчатый фундамент, и из каких материалов:
- тяжелого бетона В15-В25;
- железобетона (монолитного, сборного);
- труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
- прочных пород древесины (например, дуба);
- обожженных красных кирпичей;
- бутовых камней;
- бутобетона.
Столбчатое основание по показателю глубины заложения
Они подразделяются на типы от взаимного расположения глубины подошвы столба и мощности промерзшего слоя почвы:
Внимание : Мелко заложенными фундаментами также называют основания, которые по высоте не превышают 4 ширины, и передают давление на почву преимущественно посредством подошвы.
Правила возведения столбчатого основания
Опоры данного типа оснований устанавливаются по углам строения, на них опираются нагруженные конструкции, точки сопряжения с перегородками и тяжело нагруженные элементы типа колонн. Расчет столбчатого фундамента выдает частоту монтажа столбов в 150-250 см.
Столбы объединены в единую конструкцию с помощью ростверка, чтобы работать совместно. Так они лучше противостоят горизонтальным смещающим и опрокидывающим силам, и служат опорой для силовых стен.
При возведении коттеджа на данной основе, чтобы сохранить тепло внизу, исключить проникновение туда влаги и грязи, животных и птиц, делается забирка – своего рода ограждение. Она выглядит в виде кирпичной, бетонной или бутовой стенки, толщина которой 10-20 см. Если грунт пучинистый, под забирку лучше сделать песчаную подушку в 15-20 см. Также ее можно углубить в землю до 200 мм.
Этапы возведения
Здесь рассмотрен монолитный столбчатый фундамент своими руками и пошаговая инструкция по его возведению из железобетона. Предварительно изучается почва, грунтовые воды, проводится подготовка, делается опалубка, выбирается вариант заполнения бетоном.
Разметка
Поскольку такой фундамент монтируется по «точкам», все разметочные погрешности нужно минимизировать. Для этого вокруг периметра выставляют обноску с отступом не менее 100 см от «пятна». К ним горизонтально крепятся рейки из дерева с отметками всех элементов основания.
Чтобы аккуратней перенести оси, необходимо пользоваться рулеткой, а углы контролировать геодезическими инструментами. Посредством теодолита тестируется низ ям, хотя бы в определяющих местах.
Подготовка ям для установки столбов
Под основание из железобетона углубления выполняются в виде квадратов или прямоугольников. Их расположение должно точно соответствовать разметке. При глубине ямы не более одного метра она может иметь вертикальные стенки, а свыше 100 см – наклонные или укрепленные опалубкой, чтобы исключить осыпание земли.
Глубина ям должна на 25±5 см превышать низ опор и по ширине превосходить сечение опоры примерно на 0,3 м во все стороны. Это нужно для установки опалубки и ее распорок. По ширине фундамент должен превосходить этот размер стен.
Песчано-гравийная подсыпка
Любой фундамент, кроме свайного, не может обойтись без прослойки из смеси гравия и крупного песка толщиной 25±5 см с сечением вкруговую на 15±5 см больше, чем сечение столба.
Затем эта смесь пропитывается влагой и основательно утрамбовывается вручную. Поскольку подушка отлично отводит воду, то ее необходимо до заливки бетона, накрыть водонепроницаемым материалом. В результате бетонная смесь не будет терять воду.
Порядок устройства пятки
При изготовлении блочных, кирпичных и бутовых столбов, лучше, если пятка будет представлять готовое бетонное изделие, устанавливаемое на горизонтально выверенную прослойку из песка и гравия. Благодаря скошенным граням его легче монтировать.
Под монолитные столбы и подушка должна быть такой же. Она должна в два раза превосходить столб в сечении, а высота составлять 30% поперечника. Далее укладывается арматура двумя ярусами, включая и общую со столбом. В результате получится единая железобетонная конструкция.
Строительство столбов
Их часто сооружают из бетонной смеси, предварительно установив в углубление опалубочный каркас. Если стены ямы сухие и не осыпающиеся, опалубка может не понадобиться. Но стенки тогда следует обложить материалом, не пропускающим воду для предотвращения ее ухода в землю.
Вместо опалубки подойдут трубы из асбеста, керамики или металла с внутренним сечением от 100 мм. В них заливается бетонная смесь, которая вместе с трубой, и образуют опоры.
Для армирования столбов подойдут прутки диаметром 10-12 мм. С промежутком в 20-25 см их необходимо обхватывать хомутами из катанки в 6 мм или отожженной проволоки. Арматура должна выходить из верха столба на 100-200 мм для приварки арматуры ростверка.
Заполнив низ ямы бетонной смесью, с предварительно установленной арматурой, в нее можно установить свернутый в рулон рубероид, равный диаметру скважины, с высотой, соответствующей возвышению ростверка над землей по проекту. Ее верх может представлять 2-3-х слойный рулон рубероида, стянутый кольцами из отожженной стальной проволоки. При большом диаметре, чтобы рубероидная опалубка была устойчивой, ее обхватывают ограждением, соразмерным с углублением.
Если столб квадратный, понадобятся 4 арматурных прутков, если круглый – 3. Вязаный каркас лучше сварного – достигается большая прочность. Причем прутки должны окружаться слоем бетона не менее 50 мм. Это необходимо для предотвращения их окисления.
Кирпичные столбы следует выкладывать из обожженных полнотелых кирпичей марки 100 и выше, конечно, при низком уровне ГВ. Иначе они долго не простоят из-за размокания. Для кладки с перевязкой следует пользоваться раствором из цемента марки М300 и более, и постоянно контролировать вертикаль.
Используя бутовую кладку, надо пользоваться плоскими камнями, имеющими ровные грани, чтобы вертикальное давление воспринималось всей плоскостью, а не была сосредоточенной. При укладке камни тоже перевязываются, по углам укладываются наиболее крупные, а мелкими заполняют щели.
По толщине камни не должны превосходить 300 мм. При их укладке надо пользоваться раствором и производить плотную взаимную подгонку. Для заполнения промежутков подойдет и щебень с хорошей трамбовкой. Для большей прочности их можно армировать 6-мм прутами по вертикали и горизонтали через 250-400 мм. Для этих целей также подойдет и соответствующая арматурная сетка.
Внимание :Чтобы столбы были одинаковой высоты, после основной заливки их надо выровнять, пока не произошло схватывание. Ведь срезка излишков после затвердевания слишком затратная операция.
Как возвести ростверк
Дав высохнуть столбчатому фундаменту, проверяется высота и, если она недостаточная, то выравнивается с помощью цементно-песчаного микса в соотношении 1:2. Когда он высохнет, следует начинать выстраивать единый пояс. На ростверк-монолит идет бетонная смесь, заливаемая в опалубку, в которую заранее уложен арматурный каркас. Расстояние от земли до низа ростверка должно составлять 10 и более см, чтобы компенсировать пучение грунта.
Чтобы устроить сборно-монолитное основание, следует сначала скрепить монтажные петли проволочными скрутками или приваркой арматурных кусков. Далее в районе стыков делают опалубку и заливают в нее раствор бетона нужной марки. На выровненный бетонный верх укладывается гидроизоляционный материал, чтобы предотвратить быстрое высыхание и защитить от осадков. Когда ростверк наберет прочность и будет гидроизолирован, возможно возведение стен.
Гидроизоляция
Любому типу фундамента угрожает влага атмосферная или почвенная. От поверхностной влаги можно защититься отмосткой. Защитой от грунтовых вод (ГВ) служит гидроизоляция ростверка, поскольку делать ее по столбам трудно. Поэтому их лучше изготавливать из влагостойкого бетона W4, если ГВ не агрессивная и W6, когда агрессивная.
Гидроизоляцию рассматриваемого здесь элемента здания проводят одним из следующих способов:
- на верх пояса и забирки наносится битум, на который укладывается рубероид и снова наносится битумная масса с укладкой еще одной полосы рубероида;
- сверху укладывается цементно-песчаный микс в соотношении 1:2. После выравнивания он посыпается сухим песком 2-3 мм слоем. После схватывания цемента, он накрывается рубероидной полосой или толем.
Внимание : Столбы из бетона и бута не нуждаются в гидроизоляции: они не боятся влаги. Кирпичные же столбы подойдут только для сухих грунтов и то только после обработки пропиткой с глубоким проникновением.
Заключение
Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).
Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
Разновидностью оснований для легких и сверхлегких построек является столбчатый фундамент. Эта конструкция фундамента одна из самых дешевых, поэтому ее зачастую применяют при строительстве небольших хозяйственных и дачных построек.
Столбчатый фундамент отличается максимальной простотой конструкции Источник konopatka.org.ua
Применение, преимущества и недостатки столбчатого основания
В некоторых ситуациях фундамент на столбах является предпочтительнее других конструкций:
Возведение постройки со стенами из легких строительных материалов и без подвального помещения.
При возведении временных сараев и прочих хозпостроек.
Необходимость максимально сэкономить на фундаменте.
Все перечисленное, плюс, нецелесообразность возведения ленточного фундамента.
Кроме того, популярность столбчатого основания характеризуется следующими преимуществами конструкции:
для монтажа столбов требуется минимум времени;
невысокие затраты на рабочую силу
доступность строительных материалов;
обычно нет необходимости в специальной строительной технике;
требуется минимум материалов для тепло и влагоизоляции;
длительный период эксплуатации;
возможность монтажа конструкции на грунтах, подверженных значительному промерзанию;
простота в обслуживании и ремонте конструкции;
себестоимость столбчатого основания значительно ниже, по сравнению с другими фундаментами.
В некоторых случаях, можно обойтись минимумом земляных работ и без бетонирования Источник ruspskrf.ru
наличие слабых или подвижных грунтов на строительной площадке;
почва имеет в своем составе значительную часть торфа или глины;
высокий уровень залегания грунтовых вод;
использование тяжелых строительных материалов и возведение нескольких этажей;
перепад высот на строительной площадке более двух метров.
Также от столбчатого фундамента придется отказаться, если по каким-либо причинам под постройкой нужен подвал.
Устройство конструкции и разновидности

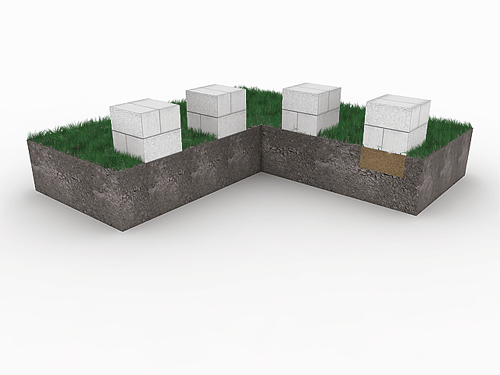

Столбчатый фундамент представляет собой установленные в определенном порядке столбы, удерживающие строение и передающие нагрузки от него почве.
Обычно у столбчатого фундамента расстояние между столбами от 1.5 до 2.5 метров друг от друга. Меньше попросту нецелесообразно – тогда главный козырь фундамента – дешевизна, окажется сомнительным. Больше не делается по причине возможного провисания лаг и расшатывания всей конструкции в будущем.
В обязательном порядке столбы монтируются под углы, точки пересечения стен, по линии установки несущих стен и балок будущего строения.
Пример «свайного поля» – чертежа, показывающего количество и расположение столбов Источник mauro-gianvanni.ru
В разрезе сечение опоры может быть круглым или прямоугольным. Материал для изготовления может использоваться разный:
Монолитный железобетон . Наиболее долговечная и устойчивая конструкция, которая изготавливается из бетона, усиленного арматурной решеткой.

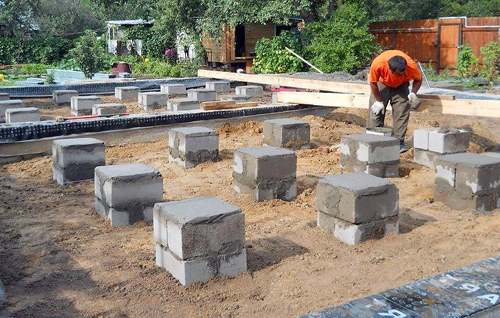

Бетонные блоки . Немногим уступают монолитному железобетону. Но для их монтажа необходимо использовать специальную технику, так как блоки обладают значительным собственным весом.
Бут или бутобетон . Смесь бутового камня с бетоном. Применим для легких хозяйственных построек, но ощутимо «утяжелит» смету. Здесь потребуется тщательный подбор камней, так как от степени прилегания их друг к другу зависит плотность опоры.
Дерево . В последнее время деревянные столбы под фундамент используются только для временных и самых легких построек. В любом случае, применяются твердые сорта древесины: дуб, сосна или лиственница.
Объединение столбов в монолитную конструкцию проводится при помощи ростверка.
Монолитный столбчатый фундамент с ростверком Источник nur.kz
Виды ростверка
Чтобы нагрузка от строения равномерно передавалась грунту, на столбы устанавливают ростверк. Он соединяет столбчатые элементы конструкции в единую систему и сводит к минимуму разницу усадки стоек основания. На этапе монтажа столбчатых оснований, в них устанавливается специальный штырь или болт, на который впоследствии будет смонтирован ростверк.
Варианты оборудования ростверка:
Деревянные балки с большим сечением. Применяются для деревянных строений небольшого веса.
Двутавровые или тавровые конструкции. Могут использоваться, как отдельный элемент, или служить основанием под деревянные лаги.
Бетонные балки – могут быть сборные или монолитные. Устанавливаются при необходимости обеспечить максимальную устойчивость и прочность постройки, если для возведения используется плотная древесина или сравнительно тяжелые строительные материалы.
Онлайн калькулятор фундамента
Чтобы узнать примерную стоимость столбчатого фундамента, воспользуйтесь следующим калькулятором :
строительства малых архитектурных форм (беседки, хозблоки, гриль-домики) под ключ
Расчеты для монтажа столбчатых опор
Перед установкой конструкции необходимо выполнить обязательные расчеты и подготовить строительную площадку.
Даже для неприхотливого столбчатого фундамента, участок желательно выровнять Источник perevozka-24.by
Перед началом расчетов, необходимо взять пробу грунта на глубине 0.5 метра ниже уровня монтажа столбов. Проведенный анализ позволит понять, подойдет ли почва под монтаж столбчатого фундамента.
К необходимым расчетам относятся:
Определение веса будущей постройки. Это позволить определить общее давление на грунт: суммарную массу стен, перекрытий, крыши, ветровой нагрузки, планируемой мебели.
Расчет количества опор . Периметр строения делится на два метра (шаг монтажа опор). Кроме того, необходимо добавить столбы, которые будут установлены под внутренние опорные стены и перекрестия.
Площадь опорных столбов . Табличное значение. Например, площадь опоры диаметром 40 см составляет 1250 см.кв.
От площади опорных столбов напрямую зависит их количество. Чем меньше площадь опоры, тем больше их количество необходимо установить.
Для каждого материала установлен минимальный размер сечения опоры. Для монолитного железобетона эта величина составляет 0.3 метра, кирпича – 0.38 метра, бетона – 0.4 метра, бута и бутобетона – 0.6 метра.
Расчет основания столбов должен выполняться с таким расчетом, чтобы размер опоры превышал толщину стены на 10 сантиметров – по 5 сантиметров с каждой стороны.
Подготовка к работе
Начало робот начинается в подготовки строительной площадки и материалов. Для обеспечения строительства необходимо:
Очистить площадку от мусора.
Растительный слой почвы убрать на глубину 15-20 см и на два-три метра в стороны от строительной площадки.
Провести выравнивание строительной площадки, проверить ровность участка. Для этого, используют строительный уровень, установленный на доску, длиной около двух метров.
Если под срезом плодородного грунта обнаруживается глинистая почва, то надо оборудовать песчано-щебневую подушку.
После того, как участок готов, можно приступать к строительству.
Выполнение строительных работ
Разбивка основания
Суть работ заключается в том, что схема монтажа опор переносится с чертежа на строительный участок.
Перед разбивкой основания, по периметру будущей постройки, на расстоянии одного-двух метров от него, делают так называемую обноску. Это обыкновенные столбики, на которые набиты деревянные планки. Между планками натягивается веревка, которая и будет размечать строительный участок.
Даже при всем торжестве технологий, без обноски на стройке пока никуда… Источник stroychik.ru
Далее отмечаются детали фундамента: ямы и траншеи, их размеры и глубина. По периметру и внутри основания из веревки делаются растяжки, с указанием места бурения скважин под опоры. Осевые линии, угла строения контролируются измерительными приборами. Их расположение друг к другу должно находиться строго под углом 90°.
Теодолидом проверяют низ площадки, углы будущего строения и мест соединения стен. Отметка после проверки должна быть аналогична проектному показателю.
Полезно знать ! Теодоли́т – измерительный прибор для определения горизонтальных и вертикальных углов при топографических съёмках, геодезических измерениях, в строительстве и прочих работах.
Ямы под опоры
Под железобетонные или сборные основания ямы роют с использованием специальной техники или вручную. Ямы должны иметь вертикальную форму.
Если грунт не сыпучий и глубина ямы не превышает одного метра, то ее стенки могут быть прямыми. При глубине котлована более одного метра или при наличии сыпучего грунта, стенки ямы делаются наклонными наружу. При необходимости, укрепляют досками или распорками.
Глубина ямы под столб должна превышать проектную величину на 0.2-0.3 метра.
Теперь можно делать песчано-щебневую подушку Источник dm-st.ru
Ширина котлована должна отличаться от проектной ширины на 0.2-0.4 метра в каждую сторону. Это даст возможность свободно смонтировать опалубку и установить распорки.
Под круглые столбы ямы выполняются специальным автоматическим или ручным буром. Для уширения основания используется бур, оборудованный специальными складными ножами (ТИСЭ). На заданной глубине ножи открываются и выполняют проектное уширение основания.
В любом варианте, ширина столбчатого основания должна превышать ширину стен будущего строения.
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу аудита строительных работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Строительство подушки
Под каждым столбом оборудуется песчано-щебневая или просто щебневая подушка – это устранит морозное пучение. Подушка должна превышать размеры основания столба на 0.1-0.2 метра со всех сторон.
Дно котлована на высоту 0.1-0.15 метра засыпается щебнем, который после засыпки трамбуется. На утрамбованный щебень укладывается слой крупнозернистого песка, высотой около 0.1 метра, поливается водой и трамбуется. Общая высота слоя должна быть такой, чтобы после его укладки можно было выйти на нулевой уровень установки основания столба. Чтобы из бетона, который будет заливаться, не уходила вода, подушка накрывается полиэтиленом или рубероидом.
На песчаную подушку укладывается гидроизоляция Источник zen.yandex.ru
При оборудовании ям под круглые столбы, принцип установки подушки аналогичен. Трамбовка выполняется при помощи длинного шеста.
Монтаж опалубки
Для изготовления бетонных монолитных столбчатых опор может применяться многоразовая, или одноразовая, несъемная опалубки.
Многоразовая опалубка представляет собой конструкцию, которая изготавливается из различных материалов и может собираться в разных вариантах. Это могут быть:
Доски, которые сбиваются в щиты разных габаритов.
Фанерные листы, толщиной 1-1,5 см.
Металлические съемные опалубки.
Пластиковые сборные опалубки.
Металлические и пластиковые опалубки чаще применяются в промышленном строительстве.
Для деревянной опалубки используется струганная односторонняя доска, толщиной от двух, до четырех сантиметров и шириной 12-15 см, влажностью не более 20%. Монтаж досок проводится струганной стороной внутрь. Доски или фанера для опалубки должны быть влажными. Иначе они будут впитывать влагу из бетона.
В качестве одноразовой опалубки используются трубы из твердого картона или пластика, толщиной от 0,5 до 2,5 см. Диаметр труб и их длина могут быть различных размеров. Внутренняя поверхность труб обработана водоотталкивающим раствором. Роль одноразовой опалубки может исполнить обычный рубероид.
Рубероид, как одноразовая опалубка Источник fundamentdomov.ru
В качестве несъемной опалубки может использоваться кирпичная кладка, асбестовая или пластиковая труба, тот же рубероид. После заполнения бетонным раствором, такая опалубка не снимается.
Арматурный стакан
Формируется из арматурных стержней, диаметром 1.0-1.2 см. Количество стержней в одном столбе может достигать от 4 до 6 штук. Могут располагаться квадратом или по кругу. По всей длине через каждые 15-20 см арматурные стержни скручиваются проволочной рамкой или кольцом, для которых используется арматурная проволока, диаметром 0.6-0.8 см. Такое соединение придаст устойчивость арматурным стержням, жесткость арматурной конструкции и столбчатому основанию в целом. Расстояние от арматурных стержней до опалубки не должно быть менее пяти сантиметров.
Если планируется впоследствии возведение монолитного бетонного ростверка, то рекомендуется арматурные стержни вывести наружу – это упростит сцепление столбов с ростверком. Если планируется монтаж деревянной, двутавровой или тавровой балки, желательно предусмотреть установку в застывающий бетон монтажного стержня или болта.
На столбы будет устанавливаться бетонный монолитный ростверк Источник stroy-dom-pravilno.ru
Заливка раствора
Для обычного железобетонного основания раствор заливается частями по 0.3 метра высотой. Каждая такая часть отдельно вибрируется, чтобы воздушные пузырьки вышли наружу. Такая процедура повторяется до тех пор, пока внутренняя емкость опалубки не будет наполнена на проектную высоту.
Если под столбы используется кирпичная кладка, то раствор делают из портландцемента марки, не менее М300. Лучший вариант – это марка М500. Раствор может быть нескольких вариантов изготовления:
Цемент – 1 часть, песок – 3 части.
Цемент – 1 часть, песок – 10 частей, известняк – 3 части.
Цемент – 1 часть, песок – 10 частей, глина – 1 часть.
При бутовой кладке применяют камни, толщиной более 25 см. Укладка проводиться на раствор с максимальной подгонкой камней друг к другу. Пустоты заполняются средним или мелким щебнем с последующей трамбовкой. Для повышения прочности, арматурная решетка при бутовой кладке может устанавливаться в любом положении.
Опоры столбчатого фундамента должен быть одной высоты. Для этого необходимо постоянно следить за вертикальной плоскостью и «отбивать» лишнюю величину. Застывшую верхушку снять сложно и требует лишних затрат.
Видео описание
Как делается установка армокаркаса и заливка бетона, смотрите в видеоролике:
Декорирование подпольного пространства
При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:
Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.
Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.
Еще можно установить панели с имитацией каменной кладки Источник bouw.ru
Пристроенные конструкции
Часто к уже выстроенной постройке может добавляться дополнительная конструкция. В случае со столбчатым фундаментом, когда «коробка» не стоит на земле, как минимум, такой конструкцией может стать крыльцо. Также, может быть пристроено другое помещение, которое по своей массе будет легче существующего.
В любом случае, для пристраиваемых конструкций изготавливается свой контур и свой фундамент. Так делается из-за того, что конструкции имеют различную массу и если они будут жестко связаны, то в случае усадки основной «коробки», пристройки будут деформироваться и разрушаться.
Видео описание
Последствия подобной ошибки показаны в следующем видео:
Фундаменты «коробки» и пристроек не должны соприкасаться. Между ними устанавливается деформационный шов. Для шва используются плотные материалы с хорошей поглощающей способностью. Например, сложенный в несколько рядов рубероид, минеральная вата, резиновые прокладки.
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа и ремонта фундаментов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Заключение
Самый большой плюс столбчатого фундамента – в его цене, ведь для такого основания не нужны специфические стройматериалы или высокая квалификация рабочих. Но всегда надо помнить, что столбчатые фундаменты предназначены исключительно для легких построек. Строить на таком основании жилой дом не возьмется ни один специалист, который заключает с вами договор, где будут прописаны гарантийные обязательства.
Среди всех использующихся на сегодняшний день разновидностей бетонных оснований отдельного внимания заслуживает столбчато-ленточ ный фундамент. Чаще всего такая конструкция применяется при обустройстве тяжелых и массивных строительных объектов.
При условии грамотного возведения, столбчато-ленточ ная конструкция будет иметь высочайшие эксплуатационные показатели. При этом на обустройство такого фундамента затрачивается сравнительно немного времени и денег, а все требуемые работы можно выполнить собственными силами.
Ознакомьтесь с общей информацией о столбчато-ленточ ных основаниях, изучите руководство по обустройству таких конструкций и приступайте к работе.
Применение такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.
В подобных ситуациях строительство обыкновенного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а мелкозаглубленна я конструкция попросту не справится с возлагаемыми на нее задачами.
В таких условиях столбчато-ленточ ный фундамент является прекрасным вариантом. С обустройством подобной конструкции сможет справиться даже новичок.
Дополнительным преимуществом рассматриваемого основания является возможность его обустройства на наклонных участках. Но если подземный водоносный слой расположен чересчур близко к поверхности грунта от такого решения рекомендуется воздерживаться.
В рассматриваемой конструкции наибольшая часть нагрузки приходится на основу из столбов. При этом столбы должны быть размещены в земле не менее чем на 200 мм ниже точки промерзания почвы. Благодаря этому будут обеспечены максимальные показатели долговечности и надежности конструкции.
Чтобы в дальнейшем лента не поднималась под воздействием природных изменений строения грунта, ее нижнюю часть необходимо сделать несколько расширенной.
В конструкции столбчато-ленточ ного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания. При этом нагрузки на грунт лента не оказывает.
При помощи ленты обеспечивается максимально равномерное распределение нагрузки на основные фундаментные столбы.
Фундамент должен быть сконструирован так, чтобы после полного завершения обустройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Благодаря наличию такого промежутка фундамент не получит никаких существенных повреждений даже при сильных вспучиваниях земли.
Из чего делать столбы?
Прежде чем приступать к самостоятельному обустройству столбчато-ленточ ного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.
Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.
Оптимальный диаметр деревянных столбов – 150-200 см.
Прежде чем заглублять столбы из рассматриваемого материала в грунт, их обязательно нужно обработать антисептической и антипиренной пропиткой. Благодаря такой обработке будет существенно повышена устойчивость материала к гниению, поражению вредителями и возгоранию.
Для гидроизоляции древесины оптимально подходят мастики на основе битума.
Для обустройства столбчато-ленточ ной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленны е столбчатые фундаменты.
Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.
Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.
Важно, чтобы ширина столбов составляла не меньше 40 см.
Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.
Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.
Этапы обустройства фундамента
Возведение фундамента рассматриваемого типа выполняется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить мелкозаглубленну ю бетонную ленту.
Столбы
Перед началом работы определите оптимальную глубину столбчато-ленточ ного основания. На этом этапе учитывайте следующие параметры:
- тип и особенности структуры грунта;
- уровень промерзания земли;
- глубину прохождения подземных вод.
Существуют мелкозаглубленны е и заглубленные фундаментные конструкции. При обустройстве мелкозаглубленно го основания столбы обычно погружаются в землю на 40 см, в случае же строительства заглубленного основания опоры углубляются на 10-50 см ниже точки промерзания почвы.
Шаг установки опор выдерживайте в границах 100-250 см в соответствии с будущей нагрузкой. Чем выше будут нагрузки на основание, тем меньшим должно быть пространство между устанавливаемыми опорами. Размещать опоры с шагом более 250 см профессиональные строители настоятельно не рекомендуют, т.к. это приведет к существенному уменьшению прочности готовой конструкции.
Приступайте к установке опорных столбов. Это довольно простая работа, выполняемая в несколько шагов.
Первый шаг. Подготовьте участок к предстоящим мероприятиям. Для этого снимите плодородный шар грунта и выровняйте площадку. Если верхний слой почвы на вашем участке глинистый, снимите его больший объем и засыпьте полученную основу небольшим слоем песка.
Второй шаг. Выполните разметку участка. Для этого подойдут любые подходящие колышки и заметная веревка. Нить натягивайте на расстоянии, соответствующем ширине будущей бетонной ленты.
Следите за углом пересечения шнуров. Важно, чтобы нити пересекались строго перпендикулярно.
Разметьте участки пересечения и примыкания внутренних перегородок и наружных стен строения, углы будущей конструкции и участки, которые будут подвергаться наиболее серьезным нагрузкам.
Третий шаг. Выройте траншею в месте обустройства ленточной части фундамента. Будет достаточно ямы глубиной порядка 400 мм. По ширине траншея должна на 70-100 мм превышать ширину ленты. Такой зазор необходим для монтажа досок опалубки.
Четвертый шаг. Сделайте углубления в местах будущей установки опорных столбов. В этом вам поможет бур или другое подходящее приспособление. Диаметр углублений подбирайте индивидуально в соответствии с предполагаемыми нагрузками на фундамент. Чем выше нагрузки, тем большим должен быть диаметр опорных столбов.
В случае если по проекту столбы будут залегать более чем на 100 см, обязательно установите подпорки из прочных досок. Они предотвратят осыпание грунта. Если ямы имеют глубину до 100 см, от установки подпорок можно отказаться.
Пятый шаг. Засыпьте дно каждого углубления 100-миллиметровы м слоем просеянного песка.
Шестой шаг. Приступайте к обустройству столбов. В рассматриваемом примере опоры изготавливаются из асбестоцементных труб.
Предварительно выполните гидроизоляцию опор. Для этого оклейте их двойным слоем рубероида или другого аналогичного материала. Трубу с гидроизоляцией вставьте в углубление до упора.
Свяжите укрепляющий каркас из стальных прутков и вязальной проволоки. Используйте пруты диаметром 12-14 мм. Арматура должна иметь такую длину, чтобы ее верхние концы выступали из труб на 150-250 мм.
Приступайте к заливке. Сначала вам нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см высоты углублений, а затем выполнить заливку непосредственно труб.
Оставьте готовые столбы высыхать и набирать прочность.
Лента
Приступайте к обустройству ленточной части конструкции.
Первый шаг. Свяжите каркас из арматурных стержней и стальной вязальной проволоки. Сварите конструкцию и прикрутите ее к арматурным пруткам, торчащим из забетонированных опорных столбов.
Второй шаг. Выполните монтаж опалубки для заливки ленты. Опалубку собирайте из досок толщиной 40 мм и шириной порядка 150 мм. Доски можно заменить плитами ДСП, фанерой либо листовым металлом.
Третий шаг. Покройте внутреннюю поверхность опалубки влагоизоляционны м материалом. Для гидроизоляции подойдет полиэтилен, также можно использовать более современные мембранные материалы.
Четвертый шаг. Залейте опалубку бетонным раствором. Для экономии времени и сил вы можете заказать готовый бетон. При желании раствор можно приготовить собственноручно. Заливку выполняйте за один заход. Раствор лейте горизонтально. Вертикальные стыки категорически запрещены – они дадут трещину еще до полного затвердевания бетона.
Залитый бетон обработайте специальным вибратором. Такая обработка избавит от пустот и лишнего воздуха. При отсутствии вибратора хотя бы проткните бетон арматурой в нескольких местах, а затем аккуратно заделайте отверстия бетоном.
Заливка будет сохнуть в течение месяца. Опалубку рекомендуется демонтировать исключительно после полного затвердения заливки. В течение некоторого времени (обычно это 1-1,5 недели) залитый бетон нужно дополнительно увлажнять, иначе он треснет.
Периодичность и продолжительност ь увлажнения определяйте индивидуально в соответствии с «поведением» бетона и погодными условиями.
Выполните гидроизоляцию затвердевшего и набравшего прочность бетона, засыпьте оставшиеся траншеи землей и приступайте к выполнению запланированных строительных мероприятий.
Удачной работы!
Видео – Столбчато-ленточ ный фундамент своими руками
