Каркасные дома на опорно столбчатом фундаменте. Столбчатый фундамент для каркасного дома своими руками – секреты технологии. Фундамент столбчатого типа из кирпича

Любое строительство здания начинается с сооружения основания. Для создания экономичных, быстро возводимых оснований под лёгкие одноэтажные дома часто выбирают столбчатые фундаменты. Это же касается и каркасных домов. Попробуем разобраться в отличиях от других фундаментов, а также принципах сооружения конструкции.

Преимущества

Столбчатые фундаменты являются упрощёнными разновидностями свайных оснований. Они обладают массой преимуществ перед ленточными:

  • намного дешевле;
  • легко и быстро возводятся;
  • можно построить самостоятельно без применения тяжёлой техники;
  • легко ремонтируются.

Каркасные дома представляют собой лёгкие конструкции с точечными нагрузками на основание. Если не предусмотрен подвал или цоколь, то столбчатый фундамент, построенный своими руками, для такого здания будет самым экономичным и целесообразным вариантом.

Устройство такого основания представляет собой процесс расположения в котлованах железобетонных, металлических, кирпичных столбов. Самыми прочными считаются железобетонные опоры.

Недостатки

Столбчатый фундамент имеет не только плюсы, но и минусы, а именно:

  • не подходят для тяжёлых построек, поэтому в перспективе надстройка верхнего этажа будет невозможна;
  • нельзя устанавливать на рыхлых и плывучих грунтах, потому что они будут смещать и разрушать опоры;
  • требуется дополнительное утепление пола.

Перед началом строительства основания под каркасник необходимо выполнить подготовительные работы. От этого во многом будет зависеть устойчивость и долговечность конструкции.

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.


Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

  • строительная рулетка;
  • уровень;
  • отвес;
  • угольник;
  • шнур;
  • деревянные колышки.

Земляные работы выполняются:

  • заступом;
  • киркой;
  • ручным буром;
  • остроконечной лопатой;
  • шуфельной лопатой.

В процессе строительства фундамента потребуются:

  • бетономешалка;
  • опалубка – деревянная, металлическая или пластиковые панели;
  • вёдра;
  • бочки;
  • лейки;
  • трамбовки;
  • кельмы;
  • тёрки;
  • зубила;
  • щётки;
  • кисти;
  • молоток;
  • клещи;
  • расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

  • цемент;
  • песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
  • арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
  • рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

  • заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
  • мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
  • незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Пошаговая инструкция


Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур. Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см. А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция


Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного — 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

Вместо опалубки можно использовать трубы (керамические, металлические, асбестовые), которые потом остаются в земле вместе с железобетонным основанием.


На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя ).

Заливка бетоном и ростверк


Бетонный раствор (щебень, цемент, вода ) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.


Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно .

Заключение

Если выполняется техническая инструкция, то самостоятельное изготовление столбчатого фундамента под каркасный дом, дело совсем не сложное. Достаточно правильно сделать грамотный расчёт, подобрать подходящие материалы, соблюдать все технологии. Тогда основание для дома получится надёжным и недорогим.

Часто заменяет покупку квартиры. По стоимости эти виды жилья почти не отличаются, но в случае возведения каркасного коттеджа бюджет можно значительно сэкономить. Все работы по устройству конструкции - от основания до кровли - можно произвести самостоятельно, зная технологию. Построить фундамент для каркасного дома своими руками не составит труда даже человеку, который ранее не занимался подобными делами. В этой статье мы рассмотрим виды, способы возведения и целесообразность применения того или иного типа основания для каждого случая.

Что такое каркасный коттедж

Технология строительства современных облегченных домиков пришла к нам из стран Америки. Другое их название - канадские. В этих странах большинство загородных строений выполнены по этой технологии, что вполне себя оправдывает: жилище теплое, надежное, служит долгие годы, стоит дешево, возводится быстро. В России такие объекты появились сравнительно недавно (около 15 лет назад), но активно набирают популярность благодаря своим качествам.

Технология строительства каркасных и заключается в следующем:

Таким образом, конструкция стен получается очень легкой. Какой фундамент лучше для каркасного дома? Точно не мощный, в нем нет необходимости. Это позволяет экономить не только время строительства, но и деньги на материалы и трудовые ресурсы.

Есть ли единое решение?

Нет точного ответа на вопрос, какой фундамент лучше для каркасного дома. Существует множество видов облегченных конструкций, использование которых оптимально в том или ином случае. Основание может быть:

  • свайным;
  • ленточным;
  • столбчатым;
  • мелкозаглубленным;
  • плитным.

Материалы для фундамента применяют разные:

  • бетон;
  • железобетон;
  • дерево.

Таким образом, вариантов устройства основания под дом может быть несколько. На выбор влияет:

  • размер дома;
  • этажность;
  • глубина промерзания грунта;
  • наличие подземных вод;
  • тип грунта: подвижный, влажный, вязкий, твердый;
  • наличие/отсутствие подвала.

Лучший фундамент для каркасного дома тот, который учитывает все нюансы строительства и геологических условий. Правильно подобранное основание прослужит достаточно долго и поможет сэкономить время и деньги.

Определяем характеристики основания

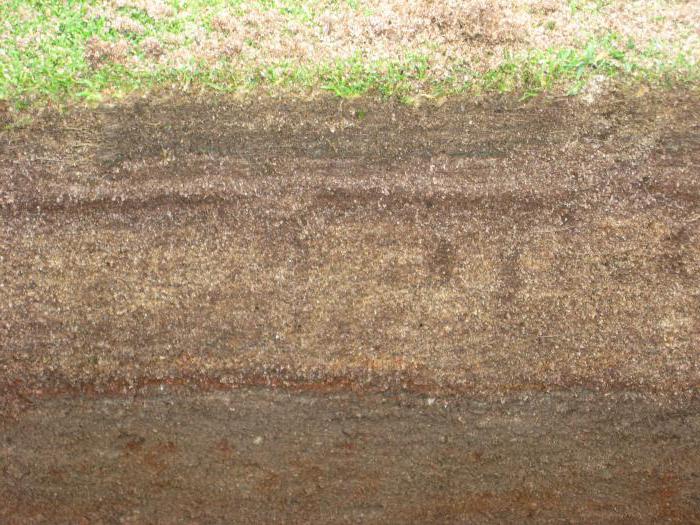

Первым делом нужно определить тип грунтов на участке предполагаемого строительства. Лучший способ это сделать - заказать инженерно-геологические изыскания. Специалисты определят:

  • точный тип грунтов и их характеристики;
  • наличие подземных вод и их характер;
  • составят план участка с учетом перепадов высот и особенностей местности.

Правда, такое удовольствие стоит дорого и занимает немало времени. Другой вариант - найти соседа по участку, который уже обращался за такой услугой и имеет на руках результаты экспертизы своей территории. Как правило, характеристики почв в одной местности имеют одинаковые свойства.

Если соседа с заключением не нашлось, можно попробовать определить тип грунта самостоятельно. Для этого выполните следующие действия:


  • Скальные грунты представляют собой каменистое и гравийное основание. Они достаточно крепкие, способны выдержать любой вес, не задерживают воду (при условии отсутствия включения в состав большого количества глины).
  • Крупные пески и хрящеватые грунты также отличаются низкой степенью пучинистости и крепким основанием.
  • Мелкопесчаные почвы - не лучший вариант для строительства. Они задерживают воду, которая застывает в верхних пластах и воздействует на фундамент выталкивающим и сжимающим способом. Это свойство называется пучинистостью.

  • Суглинки и глина - самый неблагоприятный тип грунтов. Их подвижность и плывучесть зависит от высоты залегания подземных вод. Но даже при их отсутствии зачастую хватает влаги от атмосферных осадков. На участке с такими грунтами образуются большие лужи, поскольку вода в землю уходит очень медленно.

Тип и глубина фундамента для каркасного легкого дома зависит от геологических условий территории.

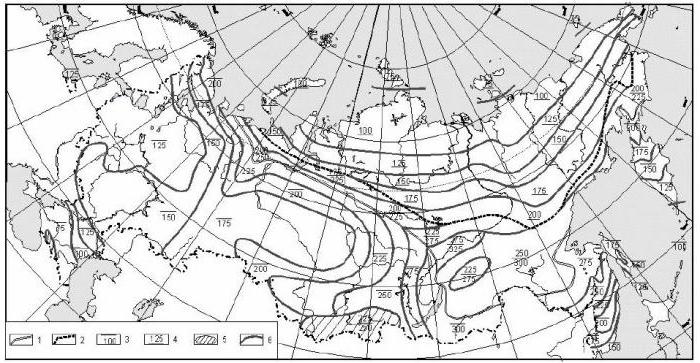

Учитываем глубину промерзания

Данный аспект актуален для грунтов, подверженных пучению. Скальные породы, в которых вода не задерживается, в любой сезон служат прочным основанием, в отличие от мелкопесчаных и глинистых почв. При наличии последних глубина фундамента должна быть больше величины промерзания, тогда он сможет прочно зафиксировать здание в одном месте и положении. Это необходимо для предотвращения неравномерного оседания конструкции, что может привести к нарушению целостности дома, его разрушению или большим вложениям в ремонт.

Также важно узнать о наличии грунтовых вод. Если они присутствуют, нужно искать способ борьбы с ними или обустраивать конструкцию таким образом, чтобы она была способна устоять во влажной среде и условиях сильной пучинистости. Глубина промерзания грунта не участвует в расчетах свайного фундамента.

Определяемся с конструкцией

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

  1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
  2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
  3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента - ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

Свайно-ростверковый фундамент

Это широко распространённый тип, универсальный в применении. Поскольку Россия не богата твердыми породами, на большей территории преобладают пучинистые грунты разной степени промерзания, для строительства зданий разного назначения и этажности применяют именно свайный фундамент. Столбы проникают глубоко в почву и фиксируются нижними концами в плотных слоях. За счет этого конструкция, опирающаяся на них, надежно фиксируется относительно поверхности земли.

Чтобы устроить свайный фундамент для каркасного дома своими руками, в первую очередь следует рассчитать количество столбов под конструкцию. Для этого необходимо:

  1. Заглянуть в проект, если таковой имеется. Если его нет, смотрите далее.
  2. Начертите периметр будущего дома на бумаге в масштабе. Обозначьте точками места установки свай (во всех углах, местах сопряжения стен, по периметру с шагом 1,5-2 метра). Поскольку каркасный дом имеет малый вес, усиление конструкции, скорее всего, не потребуется, поэтому достаточно обойтись простой расстановкой.
  3. Посчитайте количество отмеченных точек.

Следующим этапом будет решение, какие сваи использовать: готовые железобетонные или винтовые изделия с завода или залитые в готовые скважины на собственном участке.

  1. Готовые столбы заглубляют с помощью специальной установки. Их забивают до нужной отметки в обозначенных местах, затем срезают оставшиеся концы по уровню. Для облегченного здания достаточно купить сваи с минимальным сечением.
  2. Винтовые металлические опоры закручивают специальным устройством.
  3. Если принято решение о самостоятельном устройстве свай, то сначала производят бурение скважин, основания которых необходимо сделать более широкими для устойчивости. Глубина зависит от геологических условий местности. Необходимо добраться до твердого основания. Затем в полость устанавливают гидроизолирующий материал, например, полую трубу или скрученный рубероид. После этого закладывают каркас и производят бетонную заливку. Оптимально использовать раствор марки М300-М400. Хорошо, если в его состав войдут специальные добавки, наделяющие камень водостойкими свойствами.

Сваи установлены, теперь нужно устроить ростверк. В дальнейшем на него будет опираться стеновой каркас.

Ростверк может быть сборным или монолитным. Разница заключается в способе монтажа:

  1. Сборный монтируется на железобетонные сваи, увенчанные оголовком.
  2. Монолитный устраивают на строительной площадке: устанавливают опалубку, по мере необходимости по низу ростверка укладывают подушку из ПГС, гидроизолируют рубероидом и ставят готовый каркас, который связывают с арматурой свайных столбов. После этого производят заливку бетонной смеси.

Фундамент готов. Стоит отметить, что такая конструкция не подразумевает наличия подвального помещения.

Столбчатый фундамент

Оптимален для ровного рельефа в относительно устойчивых грунтах. Похож на свайный, но менее заглублен.

Столбчатый фундамент своими руками для каркасного дома построить можно по такой технологии:


По готовым столбам устраивают ростверк. Это выполняется по тому же принципу, что и в свайном фундаменте. Его может не быть, тогда на верхушки стоек укладывают деревянный брус, который будет служить опорой для каркаса.

Завершающий этап - устройство забирки стены, заполняющей пространство между столбами. Между ними выкапывают траншею глубиной 20-30 см, заливают основу бетоном, после его застывания выкладывают стену. Если этого не сделать, то дополнительного утепления потребует нижнее перекрытие, чтобы пол в доме не был холодным.

Столбчатый фундамент своими руками для каркасного дома сделать совсем не сложно. Важно помнить, что устройство подвала с такой конструкцией - занятие весьма проблематичное, потому от этой идеи стоит отказаться. С другой стороны, фундамент возводится быстро и обходится гораздо дешевле свайного или ленточного.

Деревянный фундамент

Своего рода гибрид свайного и столбчатого. Деревянный фундамент подходит для устройства под небольшой каркасный домик, но из-за сравнительной недолговечности под жилые коттеджи его используют редко. Он оптимален для дачных построек: воздействие минимальных нагрузок на основание, низкая стоимость монтажа и материала, высокая скорость устройства. Кроме того, дерево обладает естественной упругостью, что позволяет ему приобретать исходную форму после незначительных деформаций от пучения грунтов.

Самые легкие конструкции имеют сезонные каркасно-щитовые дома. Фундамент под них может быть самым незамысловатым. Именно в таких случаях применяют Хотя в Венеции на таких основаниях высотные здания стоят не одну сотню лет, потому о долговечности в данном случае можно поспорить.

Для свай подходят определенные виды древесины: бук, лиственница, дуб, сосна. Для заготовок пригодны участки дерева диаметром не менее 20 см. Изделие может оставаться круглым или приобрести прямоугольное сечение со стороной от 20 см. Сваи обрабатывают специальными растворами, продлевающими жизнь древесины в неблагоприятных условиях. Перед их непосредственным заглублением следует обернуть столб 1-2 слоями рубероида или другого полимерного материала, тогда грунт не пристанет к изделию. Это позволит скользить свае относительно основания в вертикальном направлении при пучении почвы, а также сохранит ее на более длительный срок.

Как смонтировать деревянный фундамент для каркасного дома своими руками:

  1. Производят разметку по уже известной схеме: углы - пересечения - периметр с шагом 1,5-2 метра.
  2. Переносят расположение столбов на участок.
  3. В грунте выкапывают ямы диаметром в 1,5 раза больше, чем свая. Глубина должна превышать уровень промерзания почв и достигать плотных слоев. Если они недоступны, следует завести столб ниже уровня на 0,5 м.
  4. Устраивают подушку из камней или деревянной крестовины.
  5. Заливают 15-20 см бетонной смеси и погружают в нее столбы. Когда раствор схватится, он зафиксирует сваю.
  6. Производят засыпку и уплотнение грунта.

Облегченный ленточный фундамент

Широко распространен среди застройщиков из-за своей дешевизны и высокой скорости установки. Облегченный ленточный фундамент для каркасного дома применяют на прочных основаниях, где нет потребности в большом заглублении и массивной опоре.

Основное отличие такой конструкции от обычной - уменьшенная глубина залегания подошвы и габариты самой ленты. Это приемлемо для легких сооружений, в частности для жилых каркасных домов.

Технология монтажа:


Легкий фундамент для каркасного дома удобен тем, что не требует особой подготовки и монтажа дополнительных конструкций под возведение стен.

Плита

Не всегда грунты благоприятствуют стандартным решениям для строительства. В России много территорий с глинистыми и сильно пучинистыми почвами. Но это не повод им пустовать. Даже для таких случаев существуют решения.

Если вам довелось приобрести участок с плавучими грунтами, для строительства целесообразно устроить плитный монолитный фундамент для каркасного дома. Своими руками это вполне возможно сделать. Технология аналогична созданию облегченной ленты:


Монолитная плита располагается в уровне земли, при этом предполагает устройство и подвала (она служит полом). Более массивная и заглубленная для небольшого дома не нужна, такую используют под крупные здания.

Утепление и гидроизоляция

Фундаменты деревянного каркасного дома требуют особой отделки. Гидроизоляция желательна для всех конструкций ниже уровня земли для любого материала. Так элементы лучше сохраняются. Это особенно актуально при высоком уровне грунтовых вод.

Теплоизоляция фундамента и стен подвала обеспечит минимальные затраты на утепление пола первого этажа. В тех домах, где отсутствует подвал, пространство между перекрытием и землей можно засыпать керамзитом, песком. Эти материалы препятствуют вытягиванию тепла из нижнего помещения. Чтобы они не увлажнялись, можно проложить их рубероидным листом с обеих сторон.

Стены ленточного фундамента и ростверка прокладывают по наружной стороне

Экономичным решением для легкой постройки является столбчатый фундамент каркасного дома сборной или монолитной конструкции. Нижняя брусовая обвязка «каркасника» автоматически становится ростверком.

На гравелистых, крупнообломочных, крупнопесчаных сухих грунтах можно выложить столбы из керамического кирпича и бетонных блоков. На глинистых почвах придется бетонировать монолитные конструкции, производить мероприятия по ликвидации морозного вспучивания, чтобы исключить выдергивающие нагрузки.

На этапе проектирования столбчатого фундамента следует максимально учесть геологию участка:

  • на пучинистых грунтах необходимо отрывать шурфы для каждого столба или траншеи под стенами, ширина которых больше размера уширения столба на 0,8 м внутрь, 1,2 м наружу для обеспечения доступа во время опалубочных, гидроизоляционных работ, укладки под подошву утеплителя, который сохранит геотермальное тепло недр и не позволит промерзнуть почве;
  • на крупном песке, гравелистом, крупноосадочном грунте можно использовать незаглубленные столбы;
  • запрещены столбчатые фундаменты на свежих насыпях, пылеватых песках, торфяниках либо при высоком уровне грунтовых вод (УГВ);
  • при эксплуатации столбчатого ростверка на участках с перепадом высот от 1,5 м возникающие горизонтальные усилия при вспучивании нависающих склонов стремятся опрокинуть столбы.

Важно! Если УГВ в пятне застройки находится ближе 1 м от подошвы столбов или имеется вероятность его сезонного подъема, вместо столбчатого фундамента лучше рассмотреть прочие варианты.

План монолитного столбчатого фундамента с ростверком.

Затем необходимо вычислить сборные нагрузки, которые каркасный дом передает через фундамент на грунты. Расчет несущей способности производится по сопротивлению почв этим нагрузкам. Сборные нагрузки от 1 – 2 этажных «каркасников» обычно незначительны, при необходимости подошву каждого столба можно уширить плитой.

Глубина заложения 40 – 70 см используется на супесях, суглинках, глинах. В этом случае необходим комплекс работ по ликвидации сил пучения:

  • утепление – периметра каждого столба либо вдоль каждой стены, ширина теплоизоляционного пояса больше сечения столбов на 50 см внутрь + наружу;
  • использование инертных материалов – щебень и песок используются в подстилающем слое (40 – 60 см с трамбовкой), обратных засыпках пазух для снижения выдергивающий усилий;
  • дренаж – пристенного типа для отвода верховодки, скапливающейся в техногенных зонах (обратная засыпка, подстилающий слой), сухие глинистые почвы вспучиваться не могут.

Важно! Столбчатый фундамент каркасного дома в обязательном порядке гидроизолируется по любой удобной технологии. Монолитные конструкции армируются сеткой в плите уширения + каркасом из вертикальных прутков с хомутами в столбчатой части.

При выборе высоты столбов над уровнем отмостки должны учитываться следующие факторы:

  • с одной стороны – чем выше от земли находятся деревянные конструкции коттеджа, тем выше ресурс пиломатериалов;
  • с другой стороны – длинные опоры легче опрокидываются, необходимо декорирование забирки и защита подполья от продувания и промерзания узлов ввода инженерных систем.

Поэтому нижнюю обвязку «каркасника» обычно поднимают на 40 – 50 см относительно отмостки. В забирке оставляют вентиляционные продухи общей площадью 1/400 от размера подошвы здания.

Технология устройства столбчатого фундамента

В зависимости от конструкции и заглубления столбчатого фундамента используются разные технологии. Проще всего кладка из бетонных стеновых блоков 20 х 20 х 40 см или керамического кирпича. Если каркасный дом возводится на пучинистом грунте, предпочтительнее бетонирование монолитных столбов, на которых будет жестко закреплена нижняя обвязка брусом.

Глубина заложения существенно влияет на бюджет строительства. Поэтому предпочтительнее малозаглубленные и незаглубленные конструкции с организацией дренажа, утепления, применения нерудных материалов.

Заливка монолитного столбчатого фундамента

После разметки осей стен, выемки грунта из траншей под наружными и внутренними несущими стенами отвесом отмечаются центра столбов на дне шурфов. Далее столбчатый фундамент каркасного дома изготавливается по технологии:


Обвязка столбов брусом возможна через 28 дней, так как обычно используются анкеры, крепящиеся в бетон через пиломатериалы. При размещении арматурной сетки каркасов следует соблюдать защитный слой бетона – 4 – 7 см в подошве, 2 – 4 см сверху, по бокам.

Ввиду того, что каркасный дом обладает невысокими сборными нагрузками, дополнительно распределять их на столбы железобетонным ростверком не нужно. Нижняя брусовая обвязка вполне пригодна на роль балок решетчатого ростверка.

Важно! Если изготавливается столбчатый фундамент для 2 – 3 этажного каркасного дома, ростверк из монолитных ж/б балок или металлопроката (швеллер, двутавр) является обязательным условием эксплуатации здания.

Изготовление сборного столбчатого фундамента из кирпича или блоков

Бюджетным вариантом сборного столбчатого фундамента под одноэтажный каркасный дом с мансардой является кладка из кирпича или блоков на цементно-песчаном растворе. Особенностями технологии являются:

  • работы по обеспечению отсутствия вспучивания аналогичны вышеуказанным (дренаж, обратная засыпка, утепление подошвы, подстилающий слой);
  • уширение подошвы столба создается монолитной плитой;
  • гидроизоляция сборных конструкций гораздо сложнее, чем монолитного бетона, поэтому рекомендуется добавлять в раствор Адмикс или другие присадки, обладающие водоотталкивающими свойствами;
  • сечение кирпичных столбов обычно соответствует 38 х 38 см, бетонных конструкций 40 х 40 см;
  • через каждые 3 – 5 рядов в столбчатый фундамент каркасного дома желательно укладывать кладочную сетку.

Важно! В верхние ряды часто вмуровываются закладные элементы – шпильки, П-образные пластины для крепления бруса обвязки. Это позволяет обходиться без сверления столбов для фиксации анкеров.

При необходимости кладку можно усилить каркасами из уголков для увеличения прочности стоек. На наружных гранях столбов, к которым будет крепиться материал забирки, можно оставить закладные, чтобы так же сохранить прочность конструкции.

Таким образом, столбчатый фундамента можно изготовить под каркасный дом самостоятельно. В глинистом грунте лучше использовать монолитные столбы, на почвах с высокой несущей способностью, не склонных к морозному вспучиванию для одноэтажного дома, можно обойтись кирпичной или блочной кладкой.

Каркасный дом, построенный своими руками на столбчатом фундаменте, имеет преимущество быстроты возведения при экономии по материалам. Устройство столбчатого фундамента для каркасного дома начинают стандартно – готовят площадку, при необходимости корчуют растительность и выравнивают рельеф. Еще одно важно достоинство столбчатого и столбчато-ленточного фундамента – это возможность поднять дом на нужную высоту. В районах, где существует опасность сезонного разлива рек, а также на участках со сложным, крутым и пересеченным рельефом такой плюс значителен. Вкладывать средства в планировку и отсыпку не всегда оптимальное решение, и высокие дома на столбчатых опорах - архитектура «дом у озера» - встречаются и в каркасных вариантах. Своими руками построить каркасный дом на высоких опорах возможно, но проект и расчеты должны делать специалисты, причем по фактическим данным геологии и гидрологии участка.

Устройство столбчатого фундамента каркасного дома

Первым этапом после подготовки площадки под дом всегда выполняют разметку фундамента. Участок ограничивают по опорным точкам согласно составленного проекта, используя простые инструменты и приспособления: шнуры или бечеву, колышки, угольники и рулетки. Если запланированы свайные опоры, места их установки размечают согласно проекта. Применение лазерного нивелира существенно облегчит работу и обеспечит точность разметки. При обозначении размеров будущего фундамента, и соответственно траншей и котлованов под столбы или точек заглубления свай, контролируют прямизну углов и совпадение длин диагоналей прямоугольных участков фундамента.

После разметки снимают верхний почвенный слой плодородного грунта на высоту 20-35 см, поскольку даже под домом без подвала и забирными стенками оставлять био-слой недопустимо. Затем для установки столбов отрываются котлованы или небольшие ямы, в зависимости от заглубления, или же забуриваются в отмеченных точках скважины проектного сечения, обычно от 150 до 400 мм (если строится более тяжелый дом, чем каркасный) для свай – буронабивных, иногда и для забивных. Винтовые сваи вкручивают без лидерных скважин. Для заглубленных опорных фундаментов с квадратными столбами также пробуривают скважины, а затем расширяют их штыковыми лопатами до проектного размера. Бетонирование в грунте, без опалубки – преимущество плотных и устойчивых грунтов, но для супесей, песков, обломочных грунтов и суглинков понадобится укрепление стенок, чтобы грунт не осыпался.

При установке столбчатых опор из кирпича или бетона на дно ям засыпают слои песка по 60-100 мм, увлажняют утрамбовывают как можно тщательнее. Общая толщина песчаной подушки под опоры не менее 150-200 мм. По песчаной подготовке можно выполнить бетонную аналогичной толщины по слою гидроизоляции. После подготовки котлованов или скважин под столбчатые опоры приступают к их устройству. Видов опор-стоек, применяемых для частного строительства, очень много, но чаще всего применяются столбчатые опоры из кирпича, блоков, армированного монолитного бетона или сборных ж/б блоков. Заглубленные опорно-ленточные фундаменты выполняют на буронабивных сваях ТИСЭ, на винтовых сваях и на сваях в оболочках из асбестоцементных и пластиковых труб.

Опорные стойки из кирпича и блоков

В подготовленный котлован на песчаную подсыпку или бетонную подготовку устанавливают опалубку из плотного рулонного гидроизоляционного материала. При этом котлован может быть и круглым, и прямоугольным – после монтажа столба пазухи забутовывают песчано-гравийной смесью, если есть необходимость минимизировать касательные нагрузки при замерзании и весеннем пучении глинистого грунта. Рубероид, техноэласт, мембранный или другой гидроизолятор послужит опалубкой и впоследствии защитой кирпича или бетона от агрессии почвенной влаги. В котлован устанавливают арматурный каркас из вертикальных стержней и поперечных хомутов до уровня грунта (если в проекте не предусмотрены выпуски для связи с верхней кирпичной частью столба), а затем бетонируют подвижной бетонной смесью на среднефракционном щебне или гравии. Котлован бетонируют до уровня верха грунта, выравнивают кельмой, укрывают, чтобы не допустить размывания в первые сутки и пересыхания поверхности в последующие. Для набора прочности в теплое время года бетону требуется 10-14 суток, затем можно приступать к устройству горизонтальной гидроизоляции и кладке блоков или кирпича.

Кирпичную кладку выполняют до требуемой высоты столба, с обязательной перевязкой. Применяют как сплошную кладку столбиков, так и колодцевую – с последующим заполнением колодца бетонной смесью. Подобная технология применима и для устройства столбиков из блоков.

Столбчатый фундамент на монолитных железобетонных опорах

Последовательность работ отличается незначительно: после подготовки скважины или ямы в нее устанавливают опалубку из рубероида, свернутого не менее чем в два слоя до уровня подъема фундаментного столба. Чтобы обеспечить гидроизоляционному рулону устойчивость, применяют металлические сетки, прокладывая их в трубке. При укладке бетона в подобную опалубку можно будет тщательнее уплотнить смесь, слегка встряхивая трубу-опалубку. Установку каркаса из арматуры и укладку бетона ведут аналогично. Высота рабочих стержней армокаркаса должна быть достаточна для того, чтобы загнуть эти стержни в тело бетонного ростверка (если запланирована обвязка монолитом). Гидроизоляция столбов под устройство ростверка любого типа необходима, и выполняется обмазкой битумом или битумно-полимерной мастикой и прокладкой рулонного гидроизоляционного материала.

Опоры из асбестоцементных труб

Столбы фундамента могут состоять из асбоцементых труб, выполняющих роль прочной водостойкой опалубки, и бетона. Внутрь трубы может быть установлен армокаркас, необходимость усиления зависит от массы дома. Легкие каркасные дома также могут устанавливаться на фундаменты из асбоцементных труб диаметром обычно не более 200 мм.

Опалубка-труба монтируется в подготовленную скважину на песчаную подушку с гидроизоляцией или на бетонную подготовку. Для усиления нижней части труб и создания эффекта «шляпки гвоздя» выполняют в нижней части трубы отверстия и закрепляют в них отрезки толстой арматуры. При установке такой трубы в скважины делают засыпку лещадным щебнем, уплотняя его, чтобы укрепить выпуски арматуры. Асбоцементную трубу выравнивают строго в вертикаль и раскрепляют, а затем бетонируют до одной трети высоты. До схватывания бетонной смеси устанавливают стальное усиление по проекту – каркасное или в виде одного или нескольких вертикальных стержней арматуры. Дальше бетонируют до верха, уплотняя смесь штыкованием и разравнивают верх столба кельмой. Арматурный выпуск оставляют, если запланирована обвязка монолитным ростверком. Готовую сваю, не откладывая, забутовывают плотно мятой глиной или выбранным грунтом с тщательным уплотнением и контрольной проверкой вертикальности.

Опорные стойки для столбчатого фундамента из винтовых свай

Под винтовые сваи не нужно делать лидерные скважины, этот вид металлических свай вкручивают обычно непосредственно в грунт согласно разметке. Исключением являются только очень плотные глинистые грунты. Соответственно не нужна и подготовка скважин, подушка и гидроизоляция. Но сами винтовые сваи должны соответствовать будущей нагрузке от дома, наконечники предпочтительны литые, а антикоррозионная обработка металла должна быть заводского качества. Трубы для изготовления свай должны быть бесшовными, толстостенными. Внутреннее заполнение полостей труб раствором делают не для необходимости усиления, а с целью антикоррозионной защиты трубы изнутри. Сваи вкручивают на проектную глубину до опоры на несущий слой грунта, постоянно контролируя их вертикальность. Монтаж винтовых свай ведется не в одиночку, а при большом их количестве сложных условиях зачастую прибегают к аренде техники. Преимущество фундамента на металлических винтовых сваях – это возможность работать зимой, используя рычажный механизм. В мерзлые грунты сваи входят проще, чем во влажные.

После монтажа свай и контрольной проверки их вертикальности трубы через воронку заполняют подвижной бетонной смесью до верха и оставляют до набора бетоном прочности. По верху винтовых трубчатых свай обычно выполняют обвязочные ростверки из металлопроката – швеллера или уголков, под каркасные дома возможна и обвязка брусом. Для этого по верху выровненных под горизонталь свай приваривают опорные детали из металла с отверстиями для болтовых соединений, а затем закрепляют по этим площадкам подготовленные антисептированные брусья обвязки.

Реже для каркасных домов применяется металлическая обвязка по сваям: поясные перемычки-связи по верху опорных стоек и в уровне грунта. Подобные конструкции обладают хорошей жесткостью, устойчивы и создают надежное основание для дома.

Свайно-винтовые опоры для столбчатого фундамента актуальны для сильнопересеченных местностей и для районов с угрозой паводка или высокой сезонной верховодкой. Еще один плюс подобных оснований – возможность небольшой коррекции свай по высоте.

Ростверки опорно-столбчатых фундаментов

Ростверки, обвязки или перемычки по опорным столбам фундаментов под каркасные дома обязательны – это связующие элементы для каркасной конструкции в целом и надежная опора для будущих стен дома. Любой из видов столбчатых опор под каркасный дом, независимо от материала и технологии, дает возможность применить в виде обвязки деревянный брус. Монолитный железобетонный ростверк, бревно в качестве обвязки или металлопрокат монтируют на бетонных столбах.

Крепление обвязки зависит от вида ростверка и материала опорных стоек:

  • Деревянную обвязку крепят о обычно анкерами;
  • Металлические пояса из швеллера, уголков или двутавра крепят болтовыми соединениями или электросваркой;
  • Железобетонный ростверк связывают с опорными стойками посредством арматурных выпусков рабочих стержней внутреннего каркаса стойки, оставленных при бетонировании. Выпуски загибаются в тело бетона и связываются проволочными скрутками с рабочими стержнями каркаса монолитного ростверка.

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.


Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

  • Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
  • Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

  1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
  2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном — 200-250 мм.

Видеоинструкция по устройство столбчатого фундамента:

Как правильно сделать столбчатый фундамент

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов. Располагают элементы фундаментов по углам и под несущими конструкциями каркасного дома с таким расчетом, чтобы допустимое расстояние между столбами не превышало 2 или 2,5 м. Желательно за расчетом обратиться к специалисту — архитектору для грамотного сбора действующих нагрузок на фундамент и привязки конкретных условий участка под застройку.

Подготовительные работы

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками — верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

  1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
  2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
  3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.
  4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
  5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
  6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
  7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

  • Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
  • Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
  • Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепление столбчатого фундамента ростверком

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк — верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.


Вид ленточно-столбчатого фундамента

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.


Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

  1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
  2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
  3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
  4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов .
